2-Cisco设备的基本配置
通过简单对话建立路由器的基本配置
13
登录到路由器
Console
wg_ro_c con0 is now available Press RETURN to get started. wg_ro_c> wg_ro_c> wg_ro_c# wg_ro_c# wg_ro_c> wg_ro_c>
用户模式提示符
6
Cisco IOS
IOS (Internetworking Operating System ) Cisco是路由器,交换机的核心. 查看版本 show 或 show
flash version
7
IOS的功能:
1.加载网络协议和功能 2.对产生高速流量的设备进行连接 3.增加网络安全性，防止未授权的网络使用 4.提供网络的可扩展性来简易化网络的增长 和冗余问题 5.可靠的连接网络资源
（4）TFTP服务器
可以通过网络从tftp服务器上下载配置文件
（5）Web或网络管理服务器
通过WWW浏览器下载配置文件
10
路由器的初始化
（1）加电自检（POST）
当我们打开路由器的电源后，它执行一 系列诊断测试来校验其中心处理器、存储器和 接口的电路。 （2）IOS软件初始化 当硬件功能确认无误之后，路由器将按 照确定的位置顺序查找并载入操作系统IOS的 映像（通常从flash）。 （3）路由器配置文件加载 操作系统IOS映像载入完成之后，路由器 将从NVRAM中加载路由器配置文件。
9
Cisco设备的配置方法（续）
（1）控制台端口（Console port）
（例如Windows2000系统下的超级终端软件）
（2）附加端口（Auxiliary port）
通过调制解调器（modem）连接到Cisco设备的附加端口
（3）虚拟终端（Virtual terminal）
telnet方式通过网络远程登录
11
路由器的Setup模式
如果NVRAM不包含有效的配置文件 startup-config，操作系统将自动执行一 个称为Setup模式的系统配置对话框例程。
Setup模式将顺序地提出一些问题，方括号 （[ ]）中的提示内容为缺省选择。
12
进入Setup对话配置
Router# setup --- System Configuration Dialog ---
enable disable logout
特权模式提示符
14
帮助功能示例
Router# clok Translating "CLOK" % Unknown command or computer name, or unable to find computer address Router# clear Router# cl? clock clock
16
IOS的使用技巧
EXEC编辑命令
命令 <Ctrl>+<p>或上箭头 <Ctrl>+<a> <Ctrl>+<e> <ESC>+<b> 目的 恢复上一条命令 回到行首 退到行尾 回退一个词
<Ctrl>+<f> <Ctrl>+<b>
<Ctrl>+<u> <ESC>+<f> show history
前进一个字母 回退一个字母
4
内部组件
bootstrap:存储在ROM中的微码(microcode) 中,用来在初始化的时候启动router,然后加载 IOS。 POST:存储在ROM中的微码中,用来检查硬件 基本配置是否正常,然后决定哪些接口可用。 ROM monitor:存储在ROM中的微码中,作用是 测试和排疑等 Mini-IOS:Cisco叫它RXBOOT或bootloader, 它是存储在ROM中的,IOS的简化版本,用来把 IOS加载到闪存中。
ROM: System Bootstrap, Version 11.0(10c), SOFTWARE BOOTFLASH: 3000 Bootstrap Software (IGS-BOOT-R), Version 11.0(10c), RELEASE SOFTWARE( wg_ro_a uptime is 20 minutes System restarted by reload System image file is "flash:c2500-js-l_120-3.bin" (output omitted) --More-Configuration register is 0x2102
Basic management setup configures only enough connectivity for management of the system, extended setup will ask you to configure each interface on the system Would you like to enter basic management setup? [yes/no]: n
Router(config)# interface type number
Router(config-if)#
• 类型（type）包括串行（serial）, 以太网（ethernet）,令牌 环（ token ring）, 环回（loopback）等
• 编号（number）指定接口顺序interface type slot/port Router(config-if)#
配置网络接口
对路由器的每个网络接口进行配置。输入 interface 接口名称 接口号 Router(config)# interface fastethernet 0/0 Router(config-if)# 接口号：交换机一般从 1 开始 路由器一般从 0 开始
19
配置网络接口
固定接口的路由器指定接口
15
帮助功能示例
Router# clock set 19:56:00 % Incomplete command. Router# <1-31> MONTH Router# clock set 19:56:00 ? Day of the month Month of the year clock set 19:56:00 04 8 ^ % Invalid input detected at the '^' marker Router# clock set 19:56:00 04 August % Incomplete command. Router# clock set 19:56:00 04 August ? <1993-2035> Year
第 三 级 别
国家信息化工程师认证考试管理中心 2003-09-06 版本1.00
Cisco设备的基本配置
2
路由器的内部组件
Startup-config NVRAM Running-config 路由表等 RAM Config register CPU Mini IOS映象 ROM Interfaces （包括Console 、AUI） 完整IOS映象 Flash
Continue with configuration dialog? [yes/no]: y
At any point you may enter a question mark '?' for help. Use ctrl-c to abort configuration dialog at any prompt. Default settings are in square brackets '[]'.
20
显示系统信息
Router# show version Cisco Internetwork Operating System Software IOS (tm) 2500 Software (C2500-JS-L), Version 12.0(3), RELEASE SOFTWARE (fc1) Copyright (c) 1986-1999 by cisco Systems, Inc. Compiled Mon 08-Feb-99 18:18 by phanguye Image text-base: 0x03050C84, data-base: 0x00001000
21
修改路由器名称
Router(config)# hostname r1 r1(config)#
默认名称为“Router”
22
设置路由器密码
设置特权模式密码（明文格式） Router(config)# enable password cisco 设置特权模式密码（加密格式），代替password。 Router(config)# enable secret ccie
24
虚拟终端登录密码
设置虚拟终端登录密码（如果不设置，无法 telnet 本路由器，如果你的IOS不是企业版 (Enterprise edition),默认你只能有5条VTY 线路,线路0到4. ）
Router(config)# line vty 0 4 Router(config-line)# password cisco Router(config-line)# login
8
Cisco设备的配置方法
带外（out-of-band）管理 带内（in-band）管理 Telnet
控制台端口 （ Console port ）
Cisco设备的接口 （Interfaces）
虚拟终端 TFTP
Cisco交换机配置总结
Cisco交换机配置总结一、用户及本地、远程登录配置1、创建用户Cisco#configure terminalCisco(config)#username admin secret ****** //建议用secret2、本地验证Cisco(config)#enable secret netadmin3、远程登录Cisco(config)#line vty 0 15Cisco(config-line)#login localCisco(config-line)#logging synchronous //同步显示，可不配二、Vlan配置1、创建vlanCisco（config）#vlan 10Cisco(config-vlan)#name xxx //给vlan取名Cisco(config-vlan)#no shutCisco(config-vlan)#exit2、配置IPCisco(config)#int vlan 10 //进入vlan接口Cisco(config-if)#ip add 192.168.0.254 255.255.255.0 //配IP，二层交换机的非管理vlan不需要配IPCisco(config-if)#no shut3、将多个端口一次性划到一个vlanHRBSH(config)#int range fa0/1 - 16 //进入多个端口HRBSH(config-if-range)#switchport access vlan 10三、Trunk配置HRBSH (config)#int gigabitEthernet 0/1HRBSH (config)#switchportHRBSH (config-if)#switchport trunk encapsulation dot1q //三层交换机需要配置HRBSH (config-if)#switchport mode trunkHRBSH (config-if)#switchport trunk allowed 85，95四、保存配置HRBSH#copy run to configHRBSH#wrHRBSH#copy run tftp //导出配置五、系统维护更改设备名：hostname查看vlan：show vlan查看当前配置：show run查看接口信息：show interface帮助：show ？删除某条配置：no查看arp表: show arp查看mac表：show mac-六、Cisco 2900系列密码破解⒈连接交换机的console口到终端或PC仿真终端。
思科交换机与路由器的基础配置
今天主要是说思科路由器的一些设备配置思科IOS什么叫IOS，其实他相当于微软件操作系统，不过他是运行在思科路由器与交换机上面的一个系统IOS的一些基本功能：运载网络协议和功能对产生高速流量的设备进行连接增加网络安全性提供网络的可扩展性来简易网络的增长和冗佘问题可靠的连接网络资源一般可以通过三种方法进行IOS路由器的CONSOLE口，用于本地的也就是说用PC上面的COM口接到路由器上面的控制口还有就是通过MODEM连接aux口，用于远程，还有就是VTY线路来telnet一般我们用得最多的就是通过控制台，还有就是telnet那么一台路由器从开机要经过那些过程呢，其实跟一台PC差不多，首先加电以后，硬件自检，再是定位并载IOS文件最后一步是定位并运行配置文件最后一步完成，那么这个设备就算完成了可以正常工作了开机自检不需要说了吧那么重点在引导上面这个在考试中也会考到的如果加电自检没有问题，那么IOS存在的话，将从它的闪存（flash memory)查找与加载IOS 到ram中（以前的2500系列的不加载到RAM中的，直接从flash运行）flash是一种电子可擦除只读存储器，如果加载IOS也是成功的，那么他会在非容失性（NVRAM）中查找启动配置文件，startup-config 如果没有找到任何的启动配置文件，那么路由器将进入到setup模式中。
setup模式一看名字就知道，是一种安装模式这种模式可以对路由器进行一些配置但是一般最好不要用这种配置模式，一般在进入这种模式之前会有提示出现command-line interface你输入yes就是进入这种配置模式，如果输入no，那么你就进入了用户模式在setup模式中，[]代表默认设置，你可以使用ctrl+C随时退出setup模式[路由器的所有模式如下：用户模式，特权模式，（也可叫特机模式）全局配置模式，（也可叫配置模式）端口配置模式，（也可叫接口模式）子接口配置模式，线路配置模式，路由配置模式]（用户模式）我们重点是进入路由器以后，就是一种用户模式如果你不进入setup模式就是进入了用户模式Router>这是用户模式的提示符，。

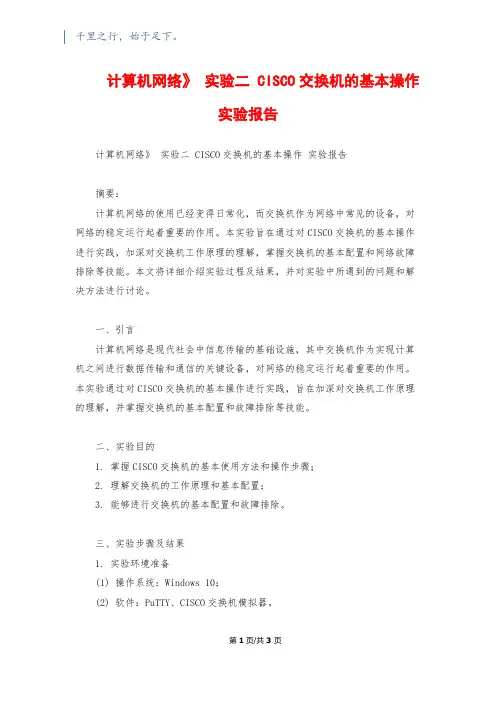

《计算机网络》 实验二 CISCO交换机的基本操作 实验报告
千里之行，始于足下。
计算机网络》实验二 CISCO交换机的基本操作实验报告计算机网络》实验二 CISCO交换机的基本操作实验报告摘要：计算机网络的使用已经变得日常化，而交换机作为网络中常见的设备，对网络的稳定运行起着重要的作用。
本实验旨在通过对CISCO交换机的基本操作进行实践，加深对交换机工作原理的理解，掌握交换机的基本配置和网络故障排除等技能。
本文将详细介绍实验过程及结果，并对实验中所遇到的问题和解决方法进行讨论。
一、引言计算机网络是现代社会中信息传输的基础设施，其中交换机作为实现计算机之间进行数据传输和通信的关键设备，对网络的稳定运行起着重要的作用。
本实验通过对CISCO交换机的基本操作进行实践，旨在加深对交换机工作原理的理解，并掌握交换机的基本配置和故障排除等技能。
二、实验目的1. 掌握CISCO交换机的基本使用方法和操作步骤；2. 理解交换机的工作原理和基本配置；3. 能够进行交换机的基本配置和故障排除。
三、实验步骤及结果1. 实验环境准备(1) 操作系统：Windows 10；(2) 软件：PuTTY、CISCO交换机模拟器。
第1页/共3页锲而不舍，金石可镂。
2. 实验步骤(1) 打开PuTTY，通过SSH协议连接到CISCO交换机模拟器；(2) 输入用户名和密码以登录交换机；(3) 配置交换机的基本信息，如主机名、IP地址、子网掩码等；(4) 配置交换机的端口 VLAN 和端口模式；(5) 配置交换机的端口速率和双工模式；(6) 进行网络连通性测试，检查配置是否成功。
3. 实验结果及分析经过实验操作，成功登录CISCO交换机，并按照实验指导书要求进行了基本配置。
通过网络连通性测试，确认配置生效，并能正常进行数据传输和通信。
实验结果表明，基本操作步骤能够顺利实现，并取得了预期的实验效果。
四、问题与解决1. 问题1：无法连接到CISCO交换机。
解决方法：检查网络连接是否正常，重新配置PuTTY连接参数。
Cisco思科光纤交换机配置说明.doc
Cisco思科光纤交换机配置说明Cisco思科光纤交换机配置说明的方法1. 初始化信息首次设置，必须通过console进行连接(需要U口转DB9针的接口线，专门卖接口线的有卖大约30元)，然后进行初始化设计，以后设定IP后可通过LAN进行登陆具体步骤：(红色字体部分着重注意，需要进行设置，大部分按照默认设置即可，而且设置的部分进入管理工具软件可以更改) ---- System Admin Account Setup ----Enter the password for admin : passwordConfirm the password for admin : password--- Basic System Configuration Dialog ---This setup utility will guide you through the basic configuration of the system. Setup configures only enough connectivity for management of the system.Press Enter at any time to skip any dialog. Use ctrl-c at anytime to skip the remaining dialogs.Would you like to enter the basic configuration dialog (yes/no): y Create another login account (yes/no) [n]:Configure read-only SNMP community string (yes/no) [n]: Configure read-write SNMP community string (yes/no) [n]:Enter the switch name: Pxx-MDS-x (where xx is your pod number and x is the switch number; for example:P01-MDS-1)Continue with Out-of-band (mgmt0) management configuration? (yes/no) [y]:Mgmt0 IPv4 address : 10.0.x.y (where x is your pod number and y is 5 for MDS-1 and 3 for MDS-2)(客户)0.16Mgmt0 IPv4 netmask : 255.255.255.0Configure the default gateway? (yes/no) [y]:IPv4 address of the default gateway : 10.0.x.254 (where x is your pod number)Configure advanced IP options? (yes/no) [n]:Enable the telnet service? (yes/no) [y]:Enable the ssh service? (yes/no) [n]:Configure the ntp server? (yes/no) [n]:Configure default switchport interface state (shut/noshut) [shut]: (注意一下)noshutConfigure default switchport trunk mode (on/off/auto) [on]:Configure default zone policy (permit/deny) [deny]:Enable full zoneset distribution (yes/no) [n]:NOTE：初始设定的配置对新的VSAN起作用，即原始VSAN1无这些配置解决办法：1 zone default-zone permit VSAN2 新建NEW VSAN2 将port转移VSAN2里面。

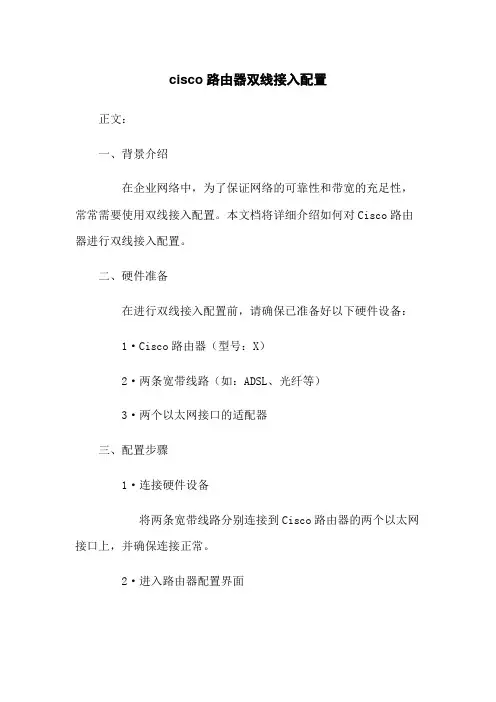

cisco路由器双线接入配置
cisco路由器双线接入配置正文：一、背景介绍在企业网络中，为了保证网络的可靠性和带宽的充足性，常常需要使用双线接入配置。
本文档将详细介绍如何对Cisco路由器进行双线接入配置。
二、硬件准备在进行双线接入配置前，请确保已准备好以下硬件设备： 1·Cisco路由器（型号：X）2·两条宽带线路（如：ADSL、光纤等）3·两个以太网接口的适配器三、配置步骤1·连接硬件设备将两条宽带线路分别连接到Cisco路由器的两个以太网接口上，并确保连接正常。
2·进入路由器配置界面通过串口或SSH连接工具登录路由器，进入路由器配置界面。
3·配置IP地质为每个以太网接口配置IP地质，并启用接口。
例如： ```interface Ethernet0/0ip address 192·168·1·1 255·255·255·0no shutdowninterface Ethernet0/1ip address 192·168·2·1 255·255·255·0no shutdown```4·配置静态路由配置静态路由以实现双线的负载均衡和冗余。
例如： ```ip route 0·0·0·0 0·0·0·0 192·168·1·254 ip route 0·0·0·0 0·0·0·0 192·168·2·254```5·配置动态路由协议（可选）如果需要使用动态路由协议，可以根据实际需求配置OSPF、EIGRP等协议。
6·配置负载均衡为了实现双线的负载均衡，可以使用路由器自带的负载均衡功能，如PBR（Policy-Based Routing）等。
思科交换机基本配置手册
17. 在基于IOS的交换机上修改STP时钟:
switch(config)# spanning-tree [vlan vlan-list] hello-time seconds
switch(vlan)# exit
switch# configure teriminal
switch(config)# interface interface module/number
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan vlan-num
switch(vlan)# vtp domain domain-name
在基于CLI的交换机上配置VTP管理域:
switch(enable) set vtp [domain domain-name]
11.在基于IOS的交换机上配置VTP 模式:
switch# vlan database
22. 用show vtp domain 显示管理域的VTP参数.
23. 用show vtp statistics显示管理域的VTP参数.
24. 在Catalyst交换机上定义TrBRF的命令如下:
switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]
4.在基于IOS的交换机上启用和浏览CDP信息:
CISCO交换机基本配置和使用概述
CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备，用于构建局域网（Local Area Network，LAN）。
它可以通过物理线路的连接，将多台计算机或其他网络设备连接到同一个网络中，实现数据的传输和共享。
CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。
接下来，我们将对这些配置进行详细说明。
首先，IP地址的配置是CISCO交换机的基本操作之一。
通过配置IP地址，我们可以对交换机进行管理和监控。
具体的配置步骤如下：1. 进入交换机的配置模式。
在命令行界面输入"enable"命令，进入特权模式。
2. 进入全局配置模式。
在特权模式下输入"configure terminal"命令，进入全局配置模式。
3. 配置交换机的IP地址。
在全局配置模式下输入"interfacevlan 1"命令，进入虚拟局域网1的接口配置模式。
然后输入"ip address 192.168.1.1 255.255.255.0"命令，配置交换机的IP地址和子网掩码。
4. 保存配置并退出。
在接口配置模式下输入"exit"命令，返回到全局配置模式。
然后输入"exit"命令，返回到特权模式。
最后输入"copy running-config startup-config"命令，保存配置到闪存中。
其次，VLAN的配置是CISCO交换机的关键配置之一。
通过配置VLAN，我们可以将交换机的端口划分为不同的虚拟局域网，实现数据的隔离和安全。
1. 进入交换机的配置模式。
同样，在特权模式下输入"configure terminal"命令，进入全局配置模式。
2. 创建VLAN。
在全局配置模式下输入"vlan 10"命令，创建一个编号为10的VLAN。
思科交换机路由基本配置命令
思科交换机路由基本配置命令常用命令1.配置接口：interface {interface_type} {interface_number}2.配置IP地址：ip address {IP_address} {subnet_mask}3.配置默认网关：ip default-gateway {default_gateway_IP}4.开启接口：no shutdown5.配置路由协议：router {routing_protocol}6.配置路由器ID：router-id {router_ID}7.配置路由信息：network {network_address} {subnet_mask}8.配置静态路由：ip route {destination_network} {subnet_mask}{next-hop_IP}9.配置动态路由：router {routing_protocol} {network_address}10.保存配置：copy running-config startup-config注意：上述命令仅作为参考，具体配置应根据实际环境和设备型号进行调整。
下面是一些基本的 Cisco 交换机路由配置命令:1.配置 hostname: hostname <name>2.配置 IP 地址: interface <interface> 后进入接口模式，再输入 ipaddress <ip address> <subnet mask>3.配置默认路由: ip route 0.0.0.0 0.0.0.0 <next hop IP>4.启用路由协议: router <protocol> (例如: router rip)5.配置路由连接: network <network address> (例如: network192.168.1.0)6.查看路由表: show ip routeCisco 交换机路由配置步骤1.进入配置模式：configure terminal2.配置 IP 地址和子网掩码：interface [interface-name] ; ip address[ip-address] [subnet-mask]3.配置默认路由：ip route 0.0.0.0 0.0.0.0 [next-hop-IP-address]4.启用路由协议：router [protocol-name] (如：router ospf)5.配置路由协议参数： [protocol-name] [process-id] (如：ospf 1)6.配置路由连接：network [network-address] [wildcard-mask] area[area-id] (如：network 192.168.1.0 0.0.0.255 area 0)7.保存配置：copy running-config startup-config8.退出配置模式：exit。
Cisco基本网络配置
19
防火墙asa基本设置
asa特点： • （1）从高安全级别接口到低安全级别接口的流量叫outside 流量，这 种流量默认是允许的 • （2）从低安全级别接口到高安全级别接口的流量叫inbound流量，这 种流量默认是不允许的，但我们可以使用ACL来放行inbound流量 • （3）相同安全级别的接口之间的流量默认是不允许的，但是可以用 命令打开 • （4） 安全级别的范围为0-100 • （5）默认inside安全级别为100，其余接口默认为0
进入vlan 1 设置IP地址 设置默认网关
6、交换机如何划分vlan switch#vlan database switch(vlan)#vlan 2 switch(vlan)#no vlan 2 或者 switch(config)#interface vlanX
进入VLAN设置 新建VLAN 2 删除VLAN 2 X表示vlan数
一、cisco的三种设备类型
• 1、cisco 路由器 • 2、cisco switch （思科交换机） • 3、cisco asa5510（思科防火墙）
1
1、路由器设备型号
• • • • • •
871 1800 2600 2800 3600 7200
2
2、交换机设备型号
• • • • • • • • 2950 2960 2970 3550 3560 4506 4510 6050
13
Cisco 基本网络设置
17、cisco路由器查看命令 Who 查看telnet 登陆用户 Show running-configure 查看配置信息 Show running-configure interface fx/x 查看接口详细配置 Show ip route 查看路由表 Show interface fastethernet x/x 查看快速以太网接口 Show ip interface brief 查看接口链路层状态 Show arp 查看ARP地址表 Show version 查看路由器版本信息 Show user 查看登陆用户 Show processes cpu 查看cpu使用进程 Show log 查看日志
