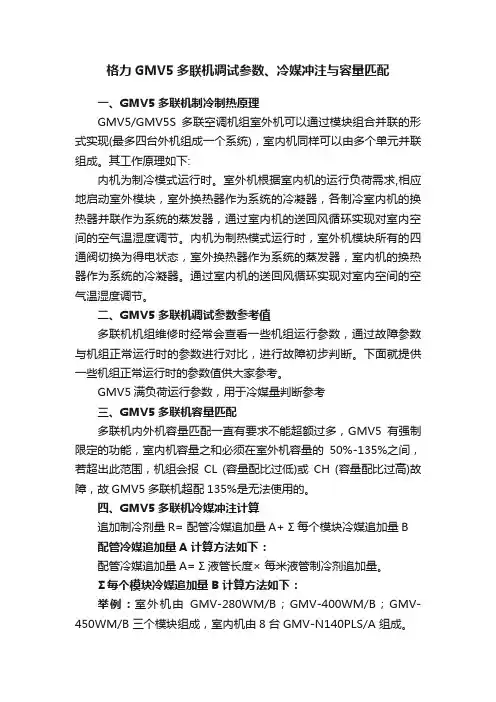

格力GMV5多联机调试参数、冷媒冲注与容量匹配一、GMV5多联机制冷制热原理GMV5/GMV5S多联空调机组室外机可以通过模块组合并联的形式实现(最多四台外机组成一个系统)，室内机同样可以由多个单元并联组成。
其工作原理如下:内机为制冷模式运行时。
室外机根据室内机的运行负荷需求,相应地启动室外模块，室外换热器作为系统的冷凝器，各制冷室内机的换热器并联作为系统的蒸发器，通过室内机的送回风循环实现对室内空间的空气温湿度调节。
内机为制热模式运行时，室外机模块所有的四通阀切换为得电状态，室外换热器作为系统的蒸发器，室内机的换热器作为系统的冷凝器。
通过室内机的送回风循环实现对室内空间的空气温湿度调节。
二、GMV5多联机调试参数参考值多联机机组维修时经常会查看一些机组运行参数，通过故障参数与机组正常运行时的参数进行对比，进行故障初步判断。
下面就提供一些机组正常运行时的参数值供大家参考。
GMV5满负荷运行参数，用于冷媒量判断参考三、GMV5多联机容量匹配多联机内外机容量匹配一直有要求不能超额过多，GMV5有强制限定的功能，室内机容量之和必须在室外机容量的50%-135%之间，若超出此范围，机组会报CL (容量配比过低)或CH (容量配比过高)故障，故GMV5多联机超配135%是无法使用的。
四、GMV5多联机冷媒冲注计算追加制冷剂量R= 配管冷媒追加量A+ Σ每个模块冷媒追加量B 配管冷媒追加量A 计算方法如下：配管冷媒追加量A= Σ液管长度× 每米液管制冷剂追加量。
Σ每个模块冷媒追加量B 计算方法如下：举例：室外机由GMV-280WM/B；GMV-400WM/B；GMV-450WM/B 三个模块组成，室内机由8 台GMV-N140PLS/A 组成。
那么内外机额定容量配置C=140×8/（280+400+450）=108%，内机台数大于4 台，查上表可知：GMV-280WM/B 模块冷媒追加量B 等于3.5kg；GMV-400WM/B 模块冷媒追加量B 等于5.0kg；GMV-450WM/B 模块冷媒追加量B 等于5.0kg。
多联机空调系统调试培训讲义 ppt课件
主分歧到室内机的单 侧管长度
a+b+c ≤30m 或 d+e+f ≤30m
a+b+c >30m且 d+e+f >30m
—
主分歧的数量 没有限制
2个以内 1个以内 （图1）
分歧后的室内 机容量比
—
—
40%以上 （图2）
调试目的
2
调试目的
工程调试从某种意义上讲，就是对工程的初步验收，调试的目的就是 有效的确保每一台机器都处于最佳的运行状态，让用户充分体验到xx xx产品的可靠性和舒适性。
多联机空调系统调试培训讲义
FLEXMULTI 系统调试培训
青岛xxxx
多联机空调系统调试培训讲义
培训内容安排
1. 产品介绍与系统设计介绍 2. 调试目的 3. 拨码开关设定 4. 系统与电气图介绍 5. 调试前确认事项 6. 参数点检 7. 参数分析 8. 有线遥控器功能介绍 9. 中央控制器使用介绍
请看演示录像
调试程序
参数记录方法：
3、通过CHECKER进行数据记录
调试程序
调试程序
参数分析
7
制冷试运转
1 .确认室外环境干球温度大于10℃ 。 2 .电源电压要求在正常范围内且相序正确。 3 .通过室外或室内进行制冷试运转，通过室外机进行试运行时，设定室
外机的DSW4进行试运行，通过室内机进行试运行时，所有的室内机都 设定试运转制冷运行，风速设定高速。 4 .开机后观察是否有异常的声音、振动. 5 .请在所有室内机线控器贴上“正在调试,谢绝操作”的标示,以防止现场 其他人员误操作.
缩机强制停止拨码”拨到ON的位置
格力GMV多联机安装及维修手册
格力GMV多联机安装及维修手册格力GMV多联机安装及维修手册一、安装步骤1、确定安装位置：选择通风良好、环境湿度较低、阳光直射不到的地方，如室内墙角或门口。
确保安装面的稳固性和水平度。
2、组装机体：将室内、室外机体分别组装好，注意机体应垂直于地面，垂直度应保证在1‰以内。
3、连接电源线：根据随机附带的电气接线图接好电线，注意电线不要用力拉扯，也不要交叉。
4、连接水管：根据随机附带的管道连接图，接好冷媒管，并用保温材料包裹。
5、安装排水管：根据实际情况，安装排水管，注意排水管应低于室内机高度。
6、安装遥控器：根据说明书安装遥控器，并确保电池正确安装。
二、调试步骤1、通电前检查：检查电源接线是否正确，检查排水管是否畅通，检查所有手动阀门是否处于打开状态。
2、通电试验：接通电源，打开电源开关，观察室内机是否正常运行，是否有异常声音。
3、遥控器操作：根据说明书操作遥控器，检查各项功能是否正常。
4、自检功能：根据说明书操作自检功能，检查各项指标是否正常。
三、维修步骤1、故障判断：根据故障现象，判断故障部位和原因。
2、拆机检查：在拆机前，先关闭电源，拆下外壳，然后进行观察和检测。
3、更换部件：根据需要更换故障部件，注意选用正确型号的配件。
4、重新安装：将机体重新组装，并按照安装步骤重新安装。
5、调试：接通电源，进行调试，确保设备正常运行。
四、注意事项1、在安装、维修前，必须先切断电源。
2、定期清洗过滤网，保证设备正常运行。
3、在维修时，不要用力拉扯电线，以免损坏电线。
4、注意保持设备清洁、干燥，避免设备受潮。
5、在使用遥控器时，不要用力按压按键，以免损坏遥控器。
以上是格力GMV多联机安装及维修手册，希望能对大家有所帮助。
GREE-GMV多联空调机组安装与维修
☆ 每台室内机接收停机信号后，该室内机的风机将继续工作 20～70 秒以利用换热 器的余冷或余热，也为下一次使用做准备工作，这是正常现象。
第一次上电室外机显示通讯故障通讯故障检查室外机通讯线连接是否正确确认插头与插口的方位有没有插反测量通讯线是否为通路更换通讯线检查室内机与室外机连接的通讯线连接是否正确确认插头与插口的方位检查通讯线两端是否分别套有磁环请缠绕上随机配套的磁环查看所连室内机是否已供电请给室内机接通电源室外机通讯恢复正常57第一次上电室内机显示通讯故障通讯故障检查室内机通讯线连接是否正确确认插头与插口的方位测量通讯线是否为通路更换通讯线检查室内机与室外机连接的通讯线连接是否正确确认插头与插口的方位检查通讯线两端是否分别套有磁环请缠绕上随机配套的磁环查看所连室外机是否已供电请给室外机接通电源同系统中的室内机地址码是否有重复修改相关重复的地址码线控器地址码与所连室内机地址码是否相符修改线控器地址码58开机第一次运行的时候室外机显示低压保护低压保护用压力表较核室外机低压侧压力值是否低于30kgfcm检测出室外机的泄露点并进行补漏测量室外机主板插座cn32的输出值直流电压是否正常更换低压压力传感器更换室外机主板注
入。 1. 正确选择安装位置； 2. 根据地脚螺钉孔位和室外机
尺寸建筑基础； 3. 做好减振装置； 4. 搬室外机防止剧烈碰撞。，倾
斜角度不能大于 15 度。 1. 打紧连接螺母； 2. 做好室外连接管，通讯线，和
电源的保护工作。 保压 24 小时，除温度的影响， 压力降在 0.02Mpa 以内为合格 （温度变化 1℃，压力大约变化 0.01Mpa） 1. 汽管和液管同时抽真空； 2. 抽真空时间足够长。 抽完放置 1 小时，压力不回升， 合格 按照工程图纸说明中追加制冷 剂量追加制冷剂
格力GMV5多联机接线与调试课程

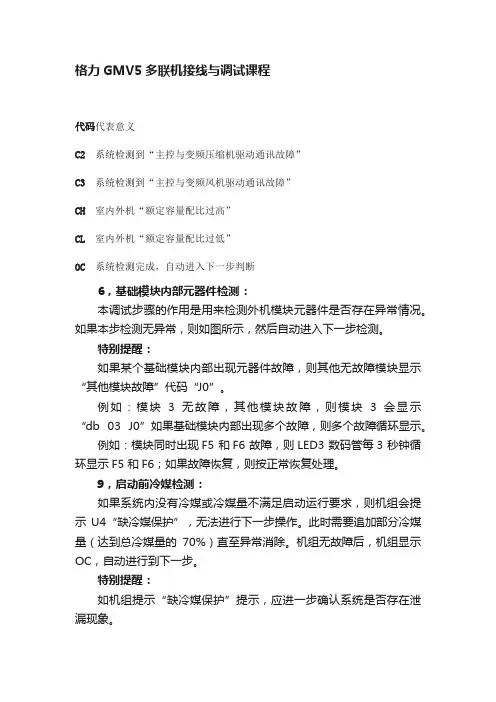

格力GMV5多联机接线与调试课程代码代表意义C2系统检测到“主控与变频压缩机驱动通讯故障”C3系统检测到“主控与变频风机驱动通讯故障”CH室内外机“额定容量配比过高”CL室内外机“额定容量配比过低”OC系统检测完成，自动进入下一步判断6，基础模块内部元器件检测：本调试步骤的作用是用来检测外机模块元器件是否存在异常情况。
如果本步检测无异常，则如图所示，然后自动进入下一步检测。
特别提醒：如果某个基础模块内部出现元器件故障，则其他无故障模块显示“其他模块故障”代码“J0”。
例如：模块3无故障，其他模块故障，则模块3会显示“db 03 J0”如果基础模块内部出现多个故障，则多个故障循环显示。
例如：模块同时出现F5 和F6 故障，则LED3 数码管每3 秒钟循环显示F5 和F6；如果故障恢复，则按正常恢复处理。
9，启动前冷媒检测：如果系统内没有冷媒或冷媒量不满足启动运行要求，则机组会提示U4“缺冷媒保护”，无法进行下一步操作。
此时需要追加部分冷媒量（达到总冷媒量的70%）直至异常消除。
机组无故障后，机组显示OC，自动进行到下一步。
特别提醒：如机组提示“缺冷媒保护”提示，应进一步确认系统是否存在泄漏现象。
特别提醒：如果数码管显示U6，判断阀门异常，需要检查阀门是否全部打开，确认全部打开后，可通过按SW6返回键返回上一步操作，重新进入判断。
出现U6判断提示时，如果能够确认阀门状态全部为打开状态时，可以通过按SW7确认键确认进入下一步动作。
11，人工计算冷媒量灌装状态：机组调试11步为“人工计算冷媒量灌注状态”。
无需操作，提示作用，自动进入下一步。
12. 机组启动调试确认：此调试步骤的设置是为了避免在准备工作未完全完成的情况下误启动机组，此时需要再确认启动机组运行，操作如下：13，制冷、制热调试运行：追加冷媒量必须严格按照说明手册精确计算开机调试前要求必须追加到总冷媒量的70%，才允许开机调试，此步骤主要考虑剩余部分冷媒需要开机追加。
多联机调试流程
多联机调试流程

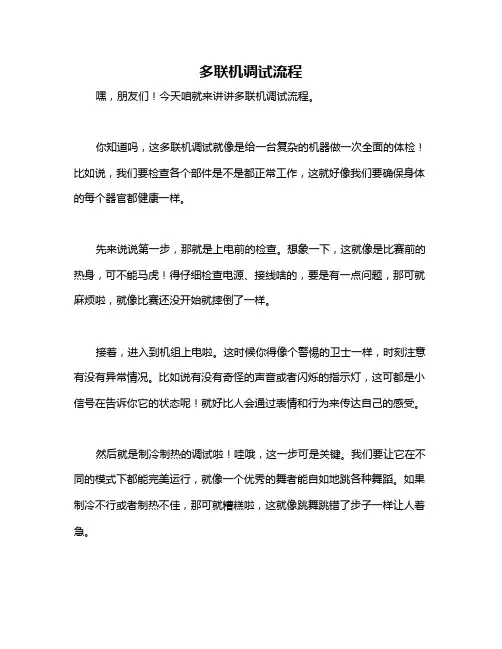

嘿，朋友们！今天咱就来讲讲多联机调试流程。
你知道吗，这多联机调试就像是给一台复杂的机器做一次全面的体检！比如说，我们要检查各个部件是不是都正常工作，这就好像我们要确保身体的每个器官都健康一样。
先来说说第一步，那就是上电前的检查。
想象一下，这就像是比赛前的热身，可不能马虎！得仔细检查电源、接线啥的，要是有一点问题，那可就麻烦啦，就像比赛还没开始就摔倒了一样。
接着，进入到机组上电啦。
这时候你得像个警惕的卫士一样，时刻注意有没有异常情况。
比如说有没有奇怪的声音或者闪烁的指示灯，这可都是小信号在告诉你它的状态呢！就好比人会通过表情和行为来传达自己的感受。
然后就是制冷制热的调试啦！哇哦，这一步可是关键。
我们要让它在不同的模式下都能完美运行，就像一个优秀的舞者能自如地跳各种舞蹈。
如果制冷不行或者制热不佳，那可就糟糕啦，这就像跳舞跳错了步子一样让人着急。
还有系统参数的设置，这可不能乱来呀！得根据实际情况精细调整，就如同给一件艺术品精心雕琢一样。
多联机调试真的不是一件简单的事儿呢！它需要我们细心、耐心，还得有足够的专业知识和经验。
我们要像对待宝贝一样对待它，才能让它发挥出最佳性能。
总之，多联机调试流程非常重要，每一步都不能掉以轻心，只有这样，我们才能享受到它带给我们的舒适和便利呀！
以上就是我关于多联机调试流程的看法啦，朋友们可得重视起来哟！。
格力GMV多联机安装及维修手册
GMV多联空调机组安装与维修目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养第一部分安装1安装注意事项☆ 时，同时运使用行的室内机总容量不得大于室外机容量。
否则，会导致各室内机制冷（制热）量不足。
☆ 各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。
☆ 为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。
[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。
]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。
☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。
☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。
2工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题制冷剂管允许长度/高度差允许值 配管部分配管总长（单程实际长）250m L1+L2+L3+L4+L5+L6+L7+a+b+…+i+j实际长度 100m 单程最远配管长（m） 等效长度 125mL1+L3+L4+L5+L6+j第一分歧管到最远配管 等效长度L（m） 50m L3+L4+L5+L6+ j室外机在上 50m —— 室内机-室外机落差室外机在下 40m —— 室内机-室内机落差 15m ——请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。
特别注意格力多联机组的最大配置率为135%，即室内机的总容量为室外机容量的135%，最大配置率不允许超过135%。
（室内机全开几率较大时推荐配置率100%）。
