PLC（光分路器）技术以及制作工艺大全
PLC（光分路器）技术以及制作工艺大全PLC更广为人知的是在电子技术领域，它是可编程逻辑控制器（Programmable Logic Controller）的简称。
在光通信技术领域，PLC是平面光路（Planar Lightwave Circuit）的简称，它是基于集成光学技术制备的各种光波导结构，在技术上，可实现的功能性器件有方向耦合器DC、Y分支器、多模干涉耦合器MMI、阵列波导光栅AWG、光学梳状滤波器ITL、马赫-增德尔MZ电光调制器、热光可调衰减器TO-VOA、热光开关TO-SW等。
在光通信产业界，得到广泛应用的PLC器件主要有光分路器、AWG、MZ电光调制器、TO-VOA等，其中光分路器是基于Y分支串并联实现的分光器件，比如一个1×16端口的光分路器，需要15个Y 分支器。
AWG是一种1×N端口器件，它可以将输入的数十个波长分开到不同输出端口。
基于铌酸锂光波导制备的MZ调制器，是目前最主流的调制器方案；而硅光调制器技术业已发展成熟，成为50G以上高速调制器的首选方案。
基于PLC技术的TO-VOA与AWG结合，构成具备信道均衡功能的波分复用/解复用器VMUX模块。
基于PLC技术、得到广泛应用的光通信器件有多种，但是在产业界，PLC通常指的是光分路器，它是一种在FTTH网络中应用最多的光无源器件。
在2000年的互联网泡沫之后，光通信产业进入萧条期；2004年左右，在应用场景还没出现的情况下，日本率先将FTTH作为基础设施进行投资建设；2008年后随着中国的加入，FTTH建设在2012年左右达到高峰。
FTTH通常采用无源光网络PON，其核心就是PLC光分路器，在各种商业楼宇和住宅中被广泛敷设。
在生活体验中，离我们最近的就是，入户调制解调器的“猫”尾巴，由早期的双绞线升级至目前的光纤跳线，就是引自PLC光分路器的一个端口，光纤入户通常能支持100-200M的网速，这比电缆所能支持的4M传输速率高得多。

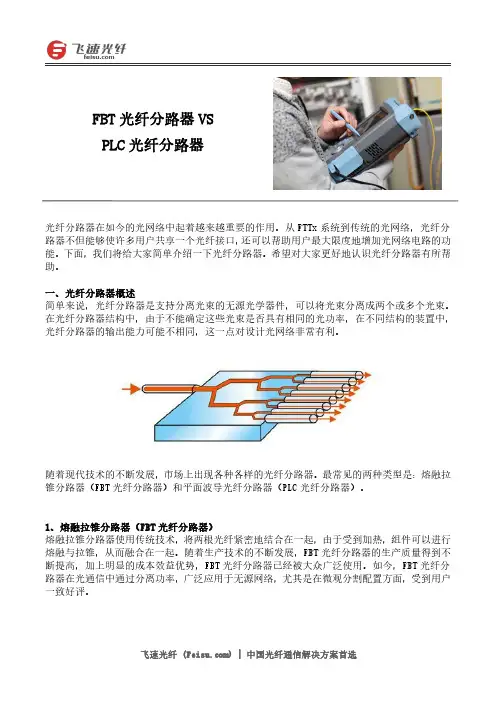

FBT光纤分路器 VS PLC光纤分路器
FBT光纤分路器VSPLC 光纤分路器光纤分路器在如今的光网络中起着越来越重要的作用。
从FTTx系统到传统的光网络，光纤分路器不但能够使许多用户共享一个光纤接口，还可以帮助用户最大限度地增加光网络电路的功能。
下面，我们将给大家简单介绍一下光纤分路器。
希望对大家更好地认识光纤分路器有所帮助。
一、光纤分路器概述简单来说，光纤分路器是支持分离光束的无源光学器件，可以将光束分离成两个或多个光束。
在光纤分路器结构中，由于不能确定这些光束是否具有相同的光功率，在不同结构的装置中，光纤分路器的输出能力可能不相同，这一点对设计光网络非常有利。
随着现代技术的不断发展，市场上出现各种各样的光纤分路器。
最常见的两种类型是：熔融拉锥分路器（FBT光纤分路器）和平面波导光纤分路器（PLC光纤分路器）。
1、熔融拉锥分路器（FBT光纤分路器）熔融拉锥分路器使用传统技术，将两根光纤紧密地结合在一起，由于受到加热，组件可以进行熔融与拉锥，从而融合在一起。
随着生产技术的不断发展，FBT光纤分路器的生产质量得到不断提高，加上明显的成本效益优势，FBT光纤分路器已经被大众广泛使用。
如今，FBT光纤分路器在光通信中通过分离功率，广泛应用于无源网络，尤其是在微观分割配置方面，受到用户一致好评。
2、平面波导光纤分路器（PLC光纤分路器）PLC光纤分路器是对应用程序进行大分离配置的更好选择。
它通过光纤分路器芯片，将输入信号分离成多个输出信号。
PLC光纤分路器主要包括三个组件：基片、波导和盖子。
波导在分流过程中起着关键作用,允许通过特定比例的光。
因此，PLC光纤分路器可以进行非常准确的分离，并具有低插损的特点。
更重要的是，PLC光纤分路器有多种类型可选：如裸纤式PLC光纤分路器、微型钢管式PLC光纤分路器、带分支器型PLC光纤分路器、插片式PLC光纤分路器等。
随着FTTx系统应用的全球化趋势，为了更好地服务大众用户，在网络上进行大规模分离配置的需求也迅速增长。
PLC光分路器介绍及生产流程
PLC光分路器介绍及生产流程PLC光分路器是一种在光纤通信中广泛使用的光学器件，能够将输入光信号按照一定的比例分配到多个输出通道中。
它是一种被动的光学器件，不需要外部电源，稳定性高，损耗小，适用于各种光纤通信系统中的信号分配和光功率平衡等应用。
PLC光分路器的结构主要由硅基波导芯片和光纤阵列组成。
硅基波导芯片是一种具有高折射率差的材料，通过激光光刻技术制造出互相隔离的波导通道。
光纤阵列是将输入光纤与波导芯片连接起来的重要部分。
在光分路器的制造过程中，首先需要通过光纤脱包和切割等工艺将光纤端面处理成一定角度，然后使用UV固化胶将光纤与硅基波导芯片粘接在一起。
最后，通过光刻、湿法腐蚀等工艺将硅基波导芯片上多个波导结构加工完成。
1.原材料准备：选择适用于PLC光分路器制造的硅基材料，如硅片等。
2.设计和制作掩膜：根据设计需求，制作掩膜模板，用于后续光刻工艺的制作。
3.光刻工艺：使用掩膜模板进行光刻曝光，在硅基材料上形成互相隔离的波导通道。
这一步骤是PLC光分路器制造中最关键的一步。
4.湿法腐蚀：使用湿法腐蚀技术，将硅基材料上不需要的部分腐蚀掉，形成平整的波导结构。
5.热退火：通过热退火处理，使得波导通道的光学性能更加稳定和优化。
6.光纤粘接：将光纤端面处理成一定角度，并使用UV固化胶等材料将光纤与波导芯片粘接在一起。
7.封装测试：将制作好的PLC光分路器进行封装，并进行光学性能测试和质量检验。
需要注意的是，PLC光分路器的生产工艺比较复杂，要求高精度和高稳定性。
在每一步工艺过程中，都需要严格控制工艺参数和质量标准，以确保最终产品的性能和质量。
总结起来，PLC光分路器是一种重要的光学器件，广泛应用于光纤通信系统中。
其制造过程包括原材料准备、光刻工艺、湿法腐蚀、热退火、光纤粘接和封装测试等步骤。
通过这些工艺过程，制造出稳定性高、损耗小的PLC光分路器产品。
PLC光分路器
分支器式PLC
分支器式PLC是指在裸件式PLC的基本上，在输出端使用小分 支器盒（可固定于盒体）及0.9mm套管的小型光分路器组件。
模块型PLC
模块型PLC使用ABS塑料盒封装，端口采用尾纤引出。出纤 套管是0.9mm、2.0mm、3.0mm三种。
模块型PLC的应用
主要应用于光纤分配箱、机架。
PLC Splitter (平面光波导分路器)
Planar Lightwave Circuit Splitter
PLC Splitter 简介
• • • • PLC Splitter 工作原理 PLC Splitter 主要原材料 PLC Splitter 关键过程控制 PLC Splitter 应用分类
PLC Splitter 半成品示意图
关键过程控制(PLC Splitter环境测试)
PLC Splitter老化循环设备
PLC Splitter测试设备
PLC Splitter产品都经过老化循环，以保证 符合Telcordia GR-1209-CORE 和 GR-1221-CORE 标准。
PLC Splitter技术指标
* 1.室温测试，不加连接头 2.加UPC连接头,回波损耗 >50dB,.加APC连接头,回波损耗 >55dB
PLC Splitter参数特点
（1）损耗对光波长不敏感，可以满足不同波长的传输需要。 （2）分光均匀，可以将信号均匀分配给用户。 （3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内， 不需留出很大的安装空间。 （4）单只器件分路通道很多，可以达到32路以上。 （5）多路成本低，分路数越多，成本优势越明显。
芯片技术指标
P A R A M E TE R Operating Wavelength Fiber Spacing Typ. Insertion Loss Max. Uniformity PDL Return Loss* Directivity Substrate End Face Lid Operating Temp. Chip Dimension (LxWxH) ℃ mm 10.5 x 2.5 x 2.5 dB dB dB dB dB 7.3 ≤ 0.6 ≤ 0.1 10.7 ≤ 0.8 ≤ 0.15 ≥ 55 ≥ 55 Quartz 0 Polished or 8Tilt Polished (Top or Bottom Short) Quartz Full Lid - 40 ~ + 85 10.6 x 2.5 x 2.5 / 13.8 x 3.0 x 2.5 15.5 x3.5 x 2.5 17.2 x 5.5 x 2.5 14.2 ≤ 1.5 ≤ 0.25 17.5 ≤ 1.7 ≤ 0.3 UNIT um um dB 250 6.9 1x4 1x8 1 x 16 1 x 32 1.26 ~ 1.36 / 1.48 ~ 1.65 127 / 250 10.2 127 13.7 127 16.7
PLC型光分路器产品介绍
PLC Power Splitter产品介绍编制：日期：审核：日期：批准：日期：目录1、产品的概述2、产品的组成3、产品的性能参数4、产品的识别5、产品的应用1、产品概述：光分路器是把光信号分路/合路的光无源器件，一般是对同一波长的光信号进行分离或者合路。
按照光分路器的端口排布不同，可以分为对称的星型分路器和不对称的树型分路器；按照光纤类型可以分为单模光分路器和多模光分路器；按照带宽可以分为窄带光分路器和宽带光分路器。
按制作方式常见的为熔融拉锥（FBT）型分路器、平面光波导（PLC）分路器。
2、产品的组成：2.1 裸PLC器件的构造：2.2 模块式PLC的构造：光纤活动连接器模块盒松套管裸器件硅胶3、产品的性能参数：3.1 无连接头产品的光学性能：3.2 含连接头产品的光学性能：4、 产品的识别：4.1 各种样式的产品识别：裸器件模块式分路器 4.2 产品的通道识别：4.2.1 裸器件的通道识别：参照下图 4.2.1.1 公共端：通道少的一侧4.2.1.2 多通道侧的定义如下：Operating Temperature工作温度（℃)/ -40℃～85 ℃公共端（COM 端）40.00PORTBLUE ORANGE GREEN BROWN Color ColorPORT BROWN GREEN ORANGE BLUE GRAY WHITE RED BLACKBLACKRED WHITE GRAY 4.004.004.004.00多通道侧4.2.2 模块式光分路器的通道识别：参照下图4.2.2.1 公共端：通道少的一侧A基面多通道侧公共端（COM端）4.2.2.2 多通道侧的定义如下：5、产品的应用：5.1 产品的使用注意事项：5.1.1 拆开产品包装时，必须确认产品是否有损伤。
5.1.2 检查产品各连接头的防护是否齐全（仅针对加连接头产品）。
5.1.3 根据产品的连接头型号，选择相应的适配器及连接器进行使用。
PLC光分路器技术分析
PLC光分路器技术分析PLC（Planar Lightwave Circuit）光分路器技术是一种基于光集成电路的分光器组件，能够将入射光信号分为两个或多个输出信号，在光通信领域具有重要应用价值。
以下是对PLC光分路器技术的详细分析。
首先，PLC光分路器具有较宽的工作波长范围。
传统的靠近波导光分路器（AWG）只能在窄的波长范围内工作，而PLC光分路器可以在更宽的波长范围内工作，通常从1260nm到1650nm。
这使得PLC光分路器能够适应不同的光通信系统和应用需求，提高了其灵活性和适用性。
其次，PLC光分路器具有低插入损耗和高隔离度。
由于PLC光分路器是通过先进的光芯片制造工艺来制作的，其波导和耦合结构相对传统的光分路器更加精确和稳定。
因此，PLC光分路器的插入损耗较低，典型值通常在0.2dB以下。
同时，PLC光分路器在相邻通道之间具有较高的隔离度，可以减少不必要的光信号干扰，提高光通信系统的性能。
第三，PLC光分路器具有较小的尺寸和重量。
由于PLC光分路器是采用光芯片制造技术制作的，相对于传统的AWG分光器，PLC光分路器的结构更加紧凑和轻便。
这使得PLC光分路器在光通信系统中的安装和布局更加方便，可以节省空间和资源，提高光网络的灵活性和可扩展性。
第四，PLC光分路器具有较高的制造一致性。
由于PLC光分路器是采用大规模集成电路制造技术制作的，其制造过程可以高度集成和自动化。
这使得PLC光分路器的制造过程具有较高的一致性和稳定性，可以实现高质量和可靠性的产品。
同时，PLC光分路器的制造成本相对较低，能够满足大规模生产和广泛应用的需求。
最后，PLC光分路器具有广泛的应用领域。
由于PLC光分路器具有以上优点，它已广泛应用于光通信系统的光网络构建、光传输等方面。
在被动光网络中，PLC光分路器可用于光交叉连接、波分复用（WDM）系统中的波分复用/解复用等关键位置。
此外，PLC光分路器还可以应用于传感、光纤传感、光谱分析等领域。
PLC分光器工作原理介绍
PLC分光器工作原理介绍导语：与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CA TV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
1．光分路器的分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。
这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。
熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。
熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
2．光分路器的常用技术指标（1）插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lgPouti/Pin，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。
裸纤式PLC光分路器
裸纤式PLC光分路器裸纤式PLC光分路器简介与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器裸纤式PLC光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别适用于无源光网络(EPON，BPON，GPON等)中连接局端和终端设备并实现光信号的分路。
目前有1×N及2×N 两种类型。
1×N和2×N分路器将光信号均匀地从单个或双个进口均分地输入多个出口，或反向工作将多个光信号汇入单根或双根光纤。
裸纤式PLC光分路器结构示意图裸纤式PLC光分路器生产工艺PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。
光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。
与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。
（2）分光均匀，可以将信号均匀分配给用户。
（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。
（4）单只器件分路通道很多，可以达到32路以上。
（5）多路成本低，分路数越多，成本优势越明显。
同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。
（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。
(完整版)PLC光分路器型号
序号
分光比
PN
适配器/尾纤端子类型
尺寸
(长×宽×高mm)
1
1×2
FCJ-P-1002-B-F-SU/FU/LU/SA/SA/LA-Φ2.0-XX-XX
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
100mm×80mm×9mm
2
2×2
302mm×180mm×50mm
注*：类型包括：普通光交适配器型、无跳接光交适配器型、尾纤型
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
482mm×44mm×200mm
10
2×32
FCJ-P-2032-R-A-SU/FU/LU/SA/SA/LA-Φ2.0/Φ0.9-05-05
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
表4PLC托盘式光分路器设备基本参数表
序号
分光比
PN
适配器/尾纤端子类型
尺寸
(长×宽×高mm)
1
1×2
FCJ-P-1002-12T-F/A-SU/FU/LU/SA/SA/LA-Φ0.9-XX-XX
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
302mm×180mm×25mm
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
120mm×80mm×18mm
9
1×32
FCJ-P-1032-B-F-SU/FU/LU/SA/SA/LA-Φ2.0-XX-XX
SC/UPC、FC/UPC、LC/UPC、SC/APC、FC/APC、LC/APC
PLC光分路器反向传输原理
PLC光分路器反向传输原理以1某4PLC分路器为例，光从输出端（多纤）注入，只有输入端（单纤）会收到信号，且功率是总功率的1/4(25%)\剩余的3/4的光功率被损耗掉这种现象很多人无法理解，本文从光的性质和模场理论针对此现象进行解释。
如果解释上面提到的这个现象，我们需要了解波导理论，模场理论和传播常数最接近原则。
目前市场上热卖的PLC分路器都是SSC （SpotSizeConverter）型。
不同于拉锥耦合器的定向耦合器型(DirectionalCoupler）。
正向传输比较容易理解，如下图所示：某型波导拉锥耦合器类型：定向耦合器型(DirectionalCoupler,DC)Y型波导PLC分路器型：模斑转换器型(SpotSizeConverter,SSC)现从物理本质上粗略描述一下光反向注入1某2波导的情形：当从一输入单模波导进来的0阶模到达两单模波导的交叉点时，将会同时等强度的激发起另一0阶模和1阶模。
可以参看附件中的(f)图，这两个模式的光可以保持原状继续往前传播。
SSC区域不断变窄到W(仅能存在一个基模)，0阶模在这个过程中能继续往前传播，并不发生截止，只是模场的宽度逐渐变小；但1阶模(属于高阶模)，在到达单模输出波导之前，已经发生截止(该1阶模不能成为单模波导的导波模，只能成为辐射模)，从而被辐射出去。
由于0阶模和1阶模的强度是相同的，所以输出单模波导是输入光强的一半，即-3dB。
以上所述，就是所谓的SSC区域0阶模的模场宽度压缩和1阶模的截止辐射原理。
对于1某4PLC存在两层Y波导结构，也就是允许1/4光通过，3/4的光功率作为辐射模散射出去了。
反向传输：Y波导反向传输光场图像：。
