多功能列车通讯总线MVB简介[学习内容]
CAN总线概述和MVB总线
CAN总线概述1.CAN总线的产生与发展控制器局部网（CAN—CONTROLLERAREANETWORK）是BOSCH公司为现代汽车应用领先推出的一种多主机局部网，由于其卓越性能现已广泛应用于工业自动化、多种控制设备、交通工具、医疗仪器以及建筑'环境控制等众多部门。
控制器局部网将在我国迅速普及推广。
随着计算机硬件、软件技术及集成电路技术的迅速发展，工业控制系统已成为计算机技术应用领域中最具活力的一个分支，并取得了巨大进步。
由于对系统可靠性和灵活性的高要求，工业控制系统的发展主要表现为：控制面向多元化，系统面向分散化，即负载分散、功能分散、危险分散和地域分散。
分散式工业控制系统就是为适应这种需要而发展起来的。
这类系统是以微型机为核心，将5C技术--COMPUTER（计算机技术）'CONTROL（自动控制技术）'COMMUNICATION（通信技术）'CRT （显示技术）和CHANGE（转换技术）紧密结合的产物。
它在适应范围'可扩展性'可维护性以及抗故障能力等方面，较之分散型仪表控制系统和集中型计算机控制系统都具有明显的优越性。
典型的分散式控制系统由现场设备'接口与计算设备以及通信设备组成。
现场总线（FIELDBUS）能同时满足过程控制和制造业自动化的需要，因而现场总线已成为工业数据总线领域中最为活跃的一个领域。
现场总线的研究与应用已成为工业数据总线领域的热点。
尽管目前对现场总线的研究尚未能提出一个完善的标准，但现场总线的高性能价格比将吸引众多工业控制系统采用。
同时，正由于现场总线的标准尚未统一，也使得现场总线的应用得以不拘一格地发挥，并将为现场总线的完善提供更加丰富的依据。
控制器局部网CAN（CONTROLLERAERANETWORK）正是在这种背景下应运而生的。
由于CAN为愈来愈多不同领域采用和推广，导致要求各种应用领域通信报文的标准化。
为此，1991年9月PHILIPSSEMICONDUCTORS制订并发布了CAN技术规范（VERSION）。
mvb总线 阻抗
mvb总线阻抗摘要：1.mvb 总线简介2.mvb 总线阻抗的概念3.mvb 总线阻抗的影响因素4.mvb 总线阻抗的测量方法5.mvb 总线阻抗的调整与优化6.总结正文：mvb 总线（Multifunction Vehicle Bus，多功能车辆总线）是一种用于车辆电子系统的通信总线，它可以实现多种不同功能模块之间的数据交换与通信。
在mvb 总线的应用中，阻抗是一个重要的性能参数。
mvb 总线阻抗是指在mvb 总线上传输数据时，信号在传输线上产生的电压降。
阻抗会影响mvb 总线的传输性能，进而影响车辆电子系统的正常工作。
一般来说，mvb 总线阻抗越小，传输性能越好。
mvb 总线阻抗主要受以下因素影响：1.传输线的材质和长度：不同的传输线材质和长度会对阻抗产生不同的影响。
通常，传输线材质越优良、长度越短，阻抗越小。
2.连接器的质量和性能：连接器是mvb 总线上信号传输的重要环节，连接器的质量和性能直接影响阻抗的大小。
3.环境温度：环境温度对传输线和连接器的性能产生影响，从而影响阻抗。
一般来说，环境温度越高，阻抗越大。
4.电源电压：电源电压的稳定性直接关系到mvb 总线的正常工作，电源电压的波动会导致阻抗的变化。
测量mvb 总线阻抗的方法有多种，常见的有示波器法和人工测量法。
示波器法是通过示波器测量信号的波形，从而计算出阻抗。
人工测量法是通过万用表测量信号在传输线上的电压降，从而得出阻抗值。
当mvb 总线阻抗过大时，可以通过调整和优化来提高传输性能。
具体方法包括：选择优质的传输线和连接器，降低环境温度，保证电源电压的稳定性等。
MVB总线在地铁车辆控制系统中的应用

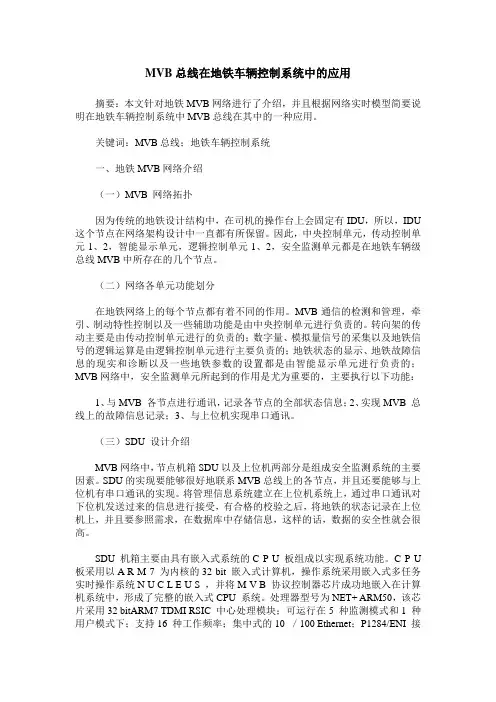

MVB总线在地铁车辆控制系统中的应用摘要：本文针对地铁MVB网络进行了介绍，并且根据网络实时模型简要说明在地铁车辆控制系统中MVB总线在其中的一种应用。
关键词：MVB总线；地铁车辆控制系统一、地铁MVB网络介绍（一）MVB 网络拓扑因为传统的地铁设计结构中，在司机的操作台上会固定有IDU，所以，IDU 这个节点在网络架构设计中一直都有所保留。
因此，中央控制单元，传动控制单元1、2，智能显示单元，逻辑控制单元1、2，安全监测单元都是在地铁车辆级总线MVB中所存在的几个节点。
（二）网络各单元功能划分在地铁网络上的每个节点都有着不同的作用。
MVB通信的检测和管理，牵引、制动特性控制以及一些辅助功能是由中央控制单元进行负责的。
转向架的传动主要是由传动控制单元进行的负责的；数字量、模拟量信号的采集以及地铁信号的逻辑运算是由逻辑控制单元进行主要负责的；地铁状态的显示、地铁故障信息的现实和诊断以及一些地铁参数的设置都是由智能显示单元进行负责的；MVB网络中，安全监测单元所起到的作用是尤为重要的，主要执行以下功能：1、与MVB 各节点进行通讯，记录各节点的全部状态信息；2、实现MVB 总线上的故障信息记录；3、与上位机实现串口通讯。
（三）SDU 设计介绍MVB网络中，节点机箱SDU以及上位机两部分是组成安全监测系统的主要因素。
SDU的实现要能够很好地联系MVB总线上的各节点，并且还要能够与上位机有串口通讯的实现。
将管理信息系统建立在上位机系统上，通过串口通讯对下位机发送过来的信息进行接受，有合格的校验之后，将地铁的状态记录在上位机上，并且要参照需求，在数据库中存储信息，这样的话，数据的安全性就会很高。
SDU 机箱主要由具有嵌入式系统的C P U 板组成以实现系统功能。
C P U 板采用以A R M 7 为内核的32 bit 嵌入式计算机，操作系统采用嵌入式多任务实时操作系统N U C L E U S ，并将M V B 协议控制器芯片成功地嵌入在计算机系统中，形成了完整的嵌入式CPU 系统。
铁路列车之间的通信协议(多功能车辆总线MVB协议)
铁路列车之间的通信协议（多功能车辆总线MVB协议）2016-10-25致远电子随着铁路的快速发展，多功能车辆总线MVB协议已经成为高速电力列车控制系统的关键技术，可用于列车状态检测、故障诊断以及车载设备开发和调试等操作。
今天我们一起来深扒MVB协议。
一、MVB介绍TCN是铁路列车车辆之间和车辆内部可编程设备互联传送控制、检测与诊断信息的数据通信网络。
MVB为多功能车辆总线，它是列车通信网TCN的一部分，TCN网络由WTB+MVB构成。
MVB 是一种主要用于对有互操作性和互换性要求的互连设备之间的串行数据通信总线，它将位于同一车辆，或不同车辆中的标准设备连接到列车通信。
其固定传输速率为1.5Mbit/s。
图1 列车通信网络列车通信网络通常采用分层结构，根据列车控制的特点分为上下两层，每一层根据不同的特性要求相应有不同适用局部网络，包括列车总线层（WTB）和多功能车辆总线层（MVB）。
车辆总线负责同一车厢内部各种可编程终端装置的连接，列车总线负责不同车辆单元中的网络节点连接。
WTB和MVB是两个独立的通信子网。
图2 列车MVB物理层提供三种不同的介质，它们以相同速率运行：ESD：电气短距离传送（≤20米），标准的RS-485收发器，支持32个设备，适用于封闭小室内；EMD：电器中距离传送（≤200米），支持32个设备，屏蔽双绞线，变压器耦合；OGF：远距离光学玻璃纤维介质（≤2000米）。
随着MVB技术的不断发展，MVB物理层介质主要以EMD为主。
MVB各个总线段必需经由连接不同介质的中继器将光纤汇入总线的星耦器两种类型之一的耦合器相互连接。
二、MVB的数据帧结构MVB的一次传输包括两种类型帧：主帧+从帧，主帧的长度固定为33位，从帧的数据长度有5种：33、49、81、153和297，具体的数据帧结构如下图3所示。
图3 MVB拓扑结构MSD：帧起始分界符，MVB的信号编码采用G.E.Thomas Andrew S.Tanenbaum的曼彻斯特编码（从低到高为“0”，从高到低为“1”）传输数据。
多功能列车通讯总线MVB简介
bits)
F = F_code (4 bits)
data
CS
SSD
data
SSD
CS
data
SSD
CS
9
64 bits
8
data
SSD
CS
128
(153)
9
64 bits
8
data
SSD
CS
256
(297)
64 bits
data
8
CS
data
(390 )
terminator/
biasing
segment length
RxS
TxS
RxS
TxS
RxS
TxS
• • •
equipotential line
Ru
(390)
Rm
(150 )
Rd
(390 )
+ 5 V
特点：采用标准RS485，每段32个设备，每段距离<20m，采用隔离方式可延长距离，菊花链拓扑
在高压差场合，屏蔽可以不连贯，但需要注意EMC防护措施
EMD桩线要求
注意：Stub小于10cm
EMD连接器和端接
7
6
9
8
端接连接器
EMD设备电气参数要求
插入损耗：<0.15dB
EMD信号波形定义
高电平：Data_P – Data_N为正，TxS和Rxs为高 低电平：Data_P – Data_N为负，TxS和Rxs为低
CLASS 4 ：设备状态、过程数据、消息数据、总线管理、用户可编程（可选）
MVB多功能线

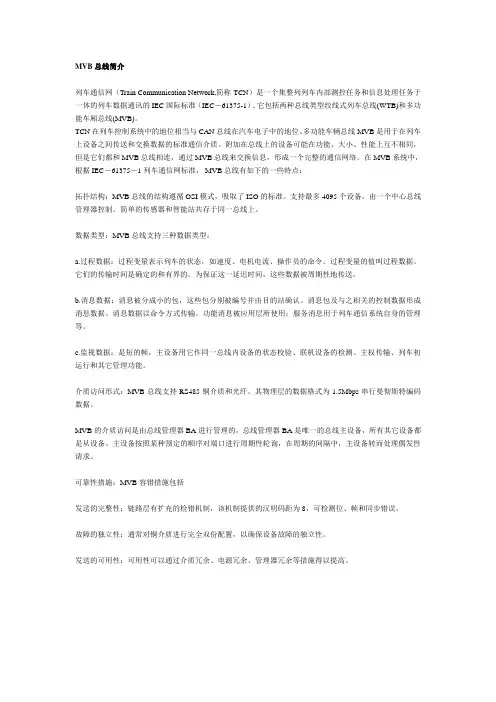

MVB总线简介列车通信网（Train Communication Network,简称TCN）是一个集整列列车内部测控任务和信息处理任务于一体的列车数据通讯的IEC国际标准（IEC－61375-1）, 它包括两种总线类型绞线式列车总线(WTB)和多功能车厢总线(MVB)。
TCN在列车控制系统中的地位相当与CAN总线在汽车电子中的地位。
多功能车辆总线MVB是用于在列车上设备之间传送和交换数据的标准通信介质。
附加在总线上的设备可能在功能、大小、性能上互不相同，但是它们都和MVB总线相连，通过MVB总线来交换信息，形成一个完整的通信网络。
在MVB系统中，根据IEC－61375－1列车通信网标准， MVB总线有如下的一些特点：拓扑结构：MVB总线的结构遵循OSI模式，吸取了ISO的标准。
支持最多4095个设备，由一个中心总线管理器控制。
简单的传感器和智能站共存于同一总线上。
数据类型：MVB总线支持三种数据类型：a.过程数据：过程变量表示列车的状态，如速度、电机电流、操作员的命令。
过程变量的值叫过程数据。
它们的传输时间是确定的和有界的。
为保证这一延迟时间，这些数据被周期性地传送。
b.消息数据：消息被分成小的包，这些包分别被编号并由目的站确认。
消息包及与之相关的控制数据形成消息数据。
消息数据以命令方式传输。
功能消息被应用层所使用；服务消息用于列车通信系统自身的管理等。
c.监视数据：是短的帧，主设备用它作同一总线内设备的状态校验、联机设备的检测、主权传输、列车初运行和其它管理功能。
介质访问形式：MVB总线支持RS485铜介质和光纤。
其物理层的数据格式为1.5Mbps串行曼彻斯特编码数据。
MVB的介质访问是由总线管理器BA进行管理的，总线管理器BA是唯一的总线主设备，所有其它设备都是从设备。
主设备按照某种预定的顺序对端口进行周期性轮询，在周期的间隔中，主设备转而处理偶发性请求。
可靠性措施：MVB容错措施包括发送的完整性：链路层有扩充的检错机制，该机制提供的汉明码距为8，可检测位、帧和同步错误。
MVB现场总线的智能列车通信系统系统应用方案-金升阳
MVB现场总线的智能列车通信系统系统应用方案1、应用概述MVB现场总线的智能列车通信系统主要功能是通过现场总线技术，采用列车通信网络，利用网络实现对车载设备集散式监视、控制和管理，逐步实现了列车控制系统的智能化、网络化和信息化，WTB/MVB总线系统成为列车通信网络的主流，WTB作为列车通信网络，MVB作为车辆总线一起使用。
2、MVB现场总线的智能列车通信系统应用方案框图列车总线WTB通过WTB网关内容的MVB网卡（MVB-OGF）与制动控制单元（BCU）、酒吧车主控拖车计算机（IDU）、MVB-EMD与轴温报警器（AXT）、供电控制器（SUPPLY）、空调控制器（AIR）、逆变器（INV）、充电器（CHARGE）进行信息交换。
车门控制器（DOOR）、集中控制器（CONTROL）分别通过RS485与VCU直接连接。
制动控制单元（BCU）通过通讯口（RS232）与防滑器（SLIDP）连接；VTCU通过I/O接口与烟火报警装置连接。
图1MVB现场总线的智能列车通信系统构成框图系统硬件主要包括车辆控制器VTCU 、总线连接器、输入输出单元、通讯连接器COMC 、人机显示器MMI 及相关子系统。
车辆控制器VTCU 即总线控制器,每个3节车单元各一个，共由7块板组成，自带插槽和电源，是标准的模块化系统。
车辆控制单元由网关(VTCU-GW)，VCUT ，VCUA 及VTCU 的电源组成。
网关控制列车总线(WTB)和车辆总线(MVB)，并在两个总线系统间转换过程和信息数据。
列车诊断板VCUT 上有板载数据库(ODBS)，可通过RS422接口控制人机界面。
VTCU 的电源提供110V 直流电源，并与供电系统的电势隔离。
图2系统供电框图3、电源解决方案该电源解决方案是直接从机车电源上直接获取输入电压，并通过URB2405LD-20WR3系列电源模块将其转换成5VDC 的电源给后面各控制模块进行供电（如应用框图上各个模块）。
MVB多功能车辆总线仿真与检测系统的设计及应用
计算机应用轨道交通装备与技术第2期2021年3月文章编号：2095 -5251(2021)02 - 0059 -03MVB多功能车柄总线仿真与检测糸蜣的设计及启用王健(上海地铁电子科技有限公司上海200237)摘要：通过对T C N标准（IEC61375 - 1)中多功能车辆总线M V B通信协议的研究，利用通用逻辑芯片F P G A技术、USB通讯技术、嵌入式Linux系统及Python语言开发技术等，设计了 M V B仿真与检测系统。
该系统通过M V B通信协议的编码和解码功能，实现了对M V B多功能车辆总线的仿真；通过对总线波形的实时采集和数据分析，实现了对M V B多功能车辆总线的检测。
关键词：MVB;仿真；通信检测；主帧；端口中图分类号：U285.4M 文献标识码：BDOI：10. 13711/j. cnki. cn32 - 1836/u. 2021.02.020〇引言MVB(多功能车辆总线）作为列车通信网络(TCN)的一部分，负责一个车厢内设备或者一个固 定的车辆组内设备的数据通信。
具有实时性强、可靠性高、传输数据快和传输距离远等优点，目前在高 铁和地铁中的应用非常广泛m。
为了实现对多功能列车总线的状态监测、故障 诊断和一致性测试，以及在车载设备的研发和调试 过程中，模拟多功能列车总线的数据传输过程，设计 了一套系统，主要实现了以下功能：（1)MVB仿真发 送功能；（2)总线波形实时采集功能；（3)数据分析 功能；（4) Linux系统下Python控制程序设计。
1整体设计在MVB数据通信中，具有以下特征：通信传送 方式采用主从帧应答，帧发送方式采用周期性广播，帧标识符具有帧头和帧尾标识以识别帧的开始和结 束，帧编码采用曼彻斯特编码，数据传输速率为1.5 Mbit/s。
为了仿真MVB总线通信，需要仿真主站发 送主帧数据，仿真从站发送从帧数据，仿真接收主帧 数据和从帧数据。
通过对MVB通信总线波形的实收稿日期：2020 -05 -13作者简介：王健（1982 -),男.硕士研究生学历，高级工程师，从事 列车网络通信技术研究T.作。
mvb总线 阻抗
mvb总线阻抗摘要：1.MVB 总线的概述2.MVB 总线的特点3.MVB 总线的阻抗4.MVB 总线阻抗的应用5.总结正文：一、MVB 总线的概述MVB（Multifunction Vehicle Bus）总线是一种多用途车辆总线，主要用于汽车电子设备之间的通信。
它起初是由德国的Robert Bosch GmbH 公司开发的，目的是为了实现汽车电子设备之间的标准化通信。
MVB 总线具有高可靠性、高灵活性和高性能，因此在现代汽车中得到了广泛应用。
二、MVB 总线的特点1.高可靠性：MVB 总线采用了双绞线作为传输介质，能够有效抵抗电磁干扰，保证数据传输的可靠性。
2.高灵活性：MVB 总线支持多主控制器结构，各个控制器之间可以互相通信，方便系统扩展和升级。
3.高性能：MVB 总线的通信速率可以达到1Mbps，满足汽车电子设备之间实时、高速通信的需求。
三、MVB 总线的阻抗MVB 总线的阻抗是指其在通信过程中的电阻和电感之和。
阻抗的大小会影响到总线的通信性能，尤其是在高速通信时，阻抗过大会导致信号衰减，从而影响通信质量。
因此，在设计和使用MVB 总线时，需要考虑阻抗的影响。
四、MVB 总线阻抗的应用在实际应用中，MVB 总线阻抗的计算和匹配非常重要。
合理的阻抗匹配可以提高总线的通信质量，保证系统的稳定性。
在汽车电子设备的设计和制造过程中，需要根据MVB 总线的阻抗特性，选择合适的线材和连接器，以确保阻抗的匹配。
五、总结MVB 总线作为一种多用途车辆总线，具有高可靠性、高灵活性和高性能的特点，广泛应用于现代汽车电子设备之间。
在设计和使用MVB 总线时，需要充分考虑阻抗的影响，以保证系统的稳定性和通信质量。
铁路列车之间的通信协议(多功能车辆总线MVB协议)
铁路列车之间的通信协议（多功能车辆总线MVB协议）2016-10-25致远电子随着铁路的快速发展，多功能车辆总线MVB协议已经成为高速电力列车控制系统的关键技术，可用于列车状态检测、故障诊断以及车载设备开发和调试等操作。
今天我们一起来深扒MVB协议。
一、MVB介绍TCN是铁路列车车辆之间和车辆内部可编程设备互联传送控制、检测与诊断信息的数据通信网络。
MVB为多功能车辆总线，它是列车通信网TCN的一部分，TCN网络由WTB+MVB构成。
MVB 是一种主要用于对有互操作性和互换性要求的互连设备之间的串行数据通信总线，它将位于同一车辆，或不同车辆中的标准设备连接到列车通信。
其固定传输速率为1.5Mbit/s。
图1 列车通信网络列车通信网络通常采用分层结构，根据列车控制的特点分为上下两层，每一层根据不同的特性要求相应有不同适用局部网络，包括列车总线层（WTB）和多功能车辆总线层（MVB）。
车辆总线负责同一车厢内部各种可编程终端装置的连接，列车总线负责不同车辆单元中的网络节点连接。
WTB和MVB是两个独立的通信子网。
图2 列车MVB物理层提供三种不同的介质，它们以相同速率运行：ESD：电气短距离传送（≤20米），标准的RS-485收发器，支持32个设备，适用于封闭小室内；EMD：电器中距离传送（≤200米），支持32个设备，屏蔽双绞线，变压器耦合；OGF：远距离光学玻璃纤维介质（≤2000米）。
随着MVB技术的不断发展，MVB物理层介质主要以EMD为主。
MVB各个总线段必需经由连接不同介质的中继器将光纤汇入总线的星耦器两种类型之一的耦合器相互连接。
二、MVB的数据帧结构MVB的一次传输包括两种类型帧：主帧+从帧，主帧的长度固定为33位，从帧的数据长度有5种：33、49、81、153和297，具体的数据帧结构如下图3所示。
图3 MVB拓扑结构MSD：帧起始分界符，MVB的信号编码采用G.E.Thomas Andrew S.Tanenbaum的曼彻斯特编码（从低到高为“0”，从高到低为“1”）传输数据。
多功能车辆总线MVB
8
32位长的过程数据请求
9
64位长的过程数据请求
10
128位长的过程数据请求 11
256位长的过程数据请求 12
（保留）
13
（保留）
14
（保留）
15
MVB 共16种报文
报文类型
主控权转换请求 一般事件请求
（保留） （保留） 256位长的消息数据请求 群组事件请求 单一事件请求 设备状态查询
六、MVB介质访问控制
五、MVB帧结构
94
12bi
t
MSD F Ad
8
CS ED
Master Frame 主设备帧
MSD Maser Start Delimiter 主设备源分界符（帖起始） F F_Code 编码（指明期望从设备帧的类型尺寸） AD Address 地址或参数 CS Check_Sequence 校验序列（校验码）
多功能车辆总线MVB
一、 多功能车辆总线 (MVB)概述
多功能车辆总线 MVB
Multifunction Vehicle Bus
4096 个设备
分配 不同地址
256 消息传送
（列车总线网关）
/
窗 口
传 感 器 执 行 器
MVB
可编程设备
多功能车辆总线MVB应用于拖车
01过程数据
定时广播的带源地址的数据，定时 间隔小于1ms
4
提供更多服务
连接简单的传感器 或执行机构，不可 远程配置，无应用 处理器
可编程逻辑控制 器PLC的完全站， 有许多端口，典 型是256个
MVB 设备分类
四、MVB的信号表示
MVB速率为1.5Mbps。 数据采用曼彻斯特编码 , 每一数据位码元中间都有跳变 ,从高到低 的跳变( 负跳变)表示“1”,从低到高的跳变 (正跳变)则 表 示 “0”。帧数据以 9-bit帧源定界符开头 ,以 8bit校验序列结束。
mvb协议
MVB协议一、概述MVB（Multifunction Vehicle Bus）协议是一种用于车辆电子控制系统的通信协议。
它定义了一套标准化的数据传输规范，用于在车辆内部各个电子设备之间进行数据的传输和交互。
MVB协议具有高可靠性、实时性和可扩展性的特点，广泛应用于现代车辆的电子系统中。
二、协议结构MVB协议采用了主从结构，包括一个主控设备（Master）和多个从设备（Slave）。
主控设备负责控制总线的访问和数据传输，而从设备则负责接收和发送数据。
主控设备通过发送命令来控制从设备的行为，而从设备则通过响应命令来完成相应的任务。
三、数据传输MVB协议采用了基于时间分割多路访问的方式进行数据传输。
每个数据帧被分割为多个时间槽，每个时间槽用于传输一个数据包。
主控设备根据时间分配表来控制每个从设备在特定时间槽上发送或接收数据。
这种方式可以有效地避免数据冲突和碰撞，提高数据的传输效率和可靠性。
四、数据格式MVB协议使用了统一的数据格式来表示不同类型的数据。
数据被分为不同的对象，每个对象包含一个或多个参数。
对象和参数之间通过标识符进行区分，以便从设备能够正确地解析和处理数据。
MVB协议支持多种数据类型，包括整数、浮点数、字符串等。
五、应用领域MVB协议广泛应用于车辆电子控制系统中的各个子系统和设备之间的通信。
例如，它可以用于车载信息娱乐系统、车辆诊断系统、车身控制系统等。
通过使用MVB协议，不同的设备可以实现数据的共享和交互，提高整个车辆系统的性能和可靠性。
六、优势和挑战MVB协议具有一些明显的优势和挑战。
首先，它具有高可靠性和实时性，能够满足车辆电子控制系统对数据传输的严格要求。
其次，MVB协议具有良好的可扩展性，可以支持不同规模和复杂度的车辆系统。
然而，随着车辆电子系统的不断发展和演进，MVB协议也面临一些挑战，例如传输速率的限制和数据安全性的保障。
七、总结MVB协议是一种用于车辆电子控制系统的通信协议，具有高可靠性、实时性和可扩展性的特点。
MVB(EMD)协议工作原理
MVB（EMD）协议工作原理MVB（Multifunction Vehicle Bus）是一种多功能车辆总线（Multifunction Vehicle Bus）协议，其工作原理是通过一条串行数据传输线路连接汽车上的各种电子设备，实现车辆各个子系统之间的数据交换和通信。
MVB协议在欧洲铁路行业广泛应用，具有高可靠性和实时性的特点。
MVB协议的工作原理可以分为以下几个方面：1.总线结构：MVB协议采用了主从式的总线结构，其中车辆上的中央控制器（CC）作为总线的主机，控制所有的操作和数据传输。
其他车载设备如列车监控系统、辅助控制系统等作为总线的从机，通过总线与主机进行通信。
2. 总线传输：MVB协议使用基于串行传输的通信方式，通过总线传输控制命令、状态信息和数据。
总线上的数据传输采用时间分割多路访问技术（Time Division Multiple Access，TDMA），将总线时间划分为几个时隙（slot），每个时隙用于传输不同设备的数据。
3.数据格式：MVB协议采用了异步传输模式，数据以帧的形式进行传输。
每帧由数据域、同步域、地址域和校验码域组成。
数据域用于传输设备之间的具体数据，例如传感器测量值或控制命令。
同步域用于同步总线上的各从机设备，确保数据按时传输。
地址域用于标识数据的发送和接收设备。
校验码域用于检测数据传输过程中的错误。
5.性能和可靠性：MVB协议具有高可靠性和实时性的特点。
由于数据传输通过总线，各设备之间无需直接连接，提高了系统的可靠性和扩展性。
MVB协议的实时性体现在数据传输的速度快，延迟低，确保设备之间的通信及时有效。
总的来说，MVB协议通过串行数据传输实现车辆各个子系统之间的通信，使用时间分割多路访问技术对传输数据进行调度和控制，通过数据格式、通信方式等实现设备之间的数据传输和通信，具备高可靠性和实时性的特点。
在铁路行业广泛应用，提升了系统的性能和可靠性。
多功能车辆总线MVB周期扫描表配置分析
多功能车辆总线MVB周期扫描表配置分析蒋瑾;王长林【摘要】MVB(Multifunction Vehicle Bus)总线管理器需要按照周期扫描表来进行周期轮询,周期扫描表是周期数据通信时调度的依据,因此,配置好周期扫描表就可以更高效的传输数据.目的是完成周期扫描表的配置,并对配置情况加以说明.在分析了周期数据通信方式和报文定时特点的基础上,结合国际电工委员会标准IEC 61375-1中构成周期扫描表的基本规则,确定了生成周期扫描表的算法流程.同时说明了周期数据时间在超出基本周期时间65%的状况下,又如何调整周期扫描表来完成周期扫描表的配置.最后再根据MVB周期信息,以EMD(Elec trical Middle Distance)介质为例子说明了如何配置周期扫描表.【期刊名称】《铁道机车车辆》【年(卷),期】2011(031)003【总页数】4页(P34-36,76)【关键词】MVB总线;周期扫描表;周期数据;数据溢出【作者】蒋瑾;王长林【作者单位】西南交通大学信息科学与技术学院,四川成都610031;西南交通大学信息科学与技术学院,四川成都610031【正文语种】中文【中图分类】U285.44IEC 61375是IEC制定的 TCN标准,它将列车通信网络分成连接各节可动态编组车厢的绞线式列车总线WTB和连接车厢内固定设备的多功能车辆总线MVB,组成两级网络。
车辆级的总线网络被称作绞线式列车总线WTB,适用于频繁改变组成的列车组。
它连接各节车厢,构成列车通信主干网。
WTB最显著的特色是在运行时能动态适应网络的变化[1]。
车厢级的总线网络被称作多功能车辆总线MVB,适用于有固定设备组成的车厢。
它连接车厢内的设备,构成车厢局域网。
MVB在运行前需要人为配置设备参数,在运行时具有固定的网络结构。
1 MVB介质访问MVB介质访问由单一的总线主设备来控制,一个时间段内只能有一个总线主设备,此总线主设备在轮回时间内保持对总线的控制,且它是唯一发送主帧的设备,其他设备都成为从设备,发送响应主帧的从帧。
mvb总线的原理和应用
MVB总线的原理和应用1. 什么是MVB总线MVB（Multifunction Vehicle Bus）总线是一种用于车辆和列车控制系统中的通信总线。
它是一种现场总线，用于连接车辆各个子系统，如牵引控制、制动控制、照明系统等，以实现数据传输和设备之间的通信。
MVB总线采用了标准化的物理层和通信协议，具有可靠性高、传输速率快等特点。
2. MVB总线的工作原理MVB总线的工作原理如下：•总线拓扑结构：MVB总线采用主从式拓扑结构，由一个或多个主节点和多个从节点组成。
主节点负责总线的控制和数据的传输，从节点负责接收和发送数据。
•数据传输方式：MVB总线采用时分多路复用（TDM）的数据传输方式。
总线上的各个设备通过时间片的方式依次发送数据，以避免数据冲突和冲突。
•总线访问：MVB总线采用主控时钟和轮询方式进行总线访问。
主节点按照设备的优先级依次轮询每个节点，将其数据发送到总线上。
•总线速率：MVB总线的速率可调节，通常可达到几Mbit/s。
根据不同的应用需求，可以选择不同的总线速率。
3. MVB总线的应用MVB总线在车辆和列车控制系统中有广泛的应用，下面列举了一些应用场景：•牵引控制：MVB总线用于连接车辆的牵引控制系统，实现列车的加速、制动和运行控制。
通过MVB总线，不同的牵引子系统可以互相传递信息和控制指令，协调工作，提高列车的运行效率和安全性。
•制动控制：MVB总线用于连接车辆的制动控制系统，实现列车的制动和停车控制。
通过MVB总线，各个制动子系统可以实时传递制动信号和状态信息，实现制动力的协调和调整。
•照明系统：MVB总线用于连接车辆的照明系统，实现车内外照明的控制。
通过MVB总线，可以实现车内灯光的亮度调节和切换，提供乘客舒适的乘车环境。
•故障诊断：MVB总线也可以用于车辆故障诊断系统中。
通过MVB总线，不同的车辆子系统可以将故障信息传递到故障诊断中心，帮助工作人员快速准确地定位故障原因并采取相应的维修措施。
MVB总线在地铁列车控制系统中的应用.docx
mVB总线在地铁列车控制系统中的应用摘要：介绍了 mvb 总线的物理层、帧和报文的格式与时序, 以及其在广州地铁 2 号线、深圳地铁 1 号线、上海地铁1 号线延长线等车辆控制系统中的成功应用。
关键词：地铁列车; 多功能车辆总线( mvb) ; 帧; 报文; 自动控制地铁 2 号线、深圳地铁 1 号线、上海地铁 1 号线延长线的列车均采用了符合 iec61375 tcn 标准的德国总线控制系统。
该系统由列车总线( wtb) 和多功能车辆总线( mvb) 两部分组成, 单元( 整个列车 6 辆车为一个编组, 3 辆车为 1 个单元) 内用 mvb 总线连接, 两个单元间用 wtb 总线连接, mvb 总线实现车辆控制, wtb 总线实现列车控制。
1 mvb 总线的物理层和链路层 mvb 总线模型是在开放系统互联 osi 模型的基础上进行了简化。
osi 具有 7 层参考模型, 而 mvb 只有其中的物理层和链路层。
1.1 物理层 mvb 总线的物理层有 3 种: 1) esd( 电的短距离传输介质) ,使用双绞屏蔽线, 按rs- 485 标准, 最多支持 32 个设备, 最大总线长度 20m 。
2) emd( 电的中距离传输介质) , 使用双绞屏蔽线, 最多支持 32 个设备, 最大总线长度 200 m 。
允许使用变压器连接。
3) ogf( 光纤媒介) , 使用总线连接器, 传输距离可达2 km。
mvb 总线系统是分级控制系统。
系统设备共分 5 个级别, 6 种能力: 1) 1 级设备具有的能力有设备状态和过程数据。
设备端口地址一般与设备地址一致。
2) 2 级设备具有的能力有设备状态, 过程数据, 信息数据, 是智能设备可以通过总线配置, 但不能编程。
3) 3 级设备具有的能力有设备状态, 过程数据, 信息数据和用户编程。
4) 4 级设备具有的能力有设备状态、过程数据、信息数据和总线管理器。
铁路列车之间的通信协议多功能车辆总线MVB协议
铁路列车之间的通信协议多功能车辆总线MVB协议铁路列车之间的通信协议——多功能车辆总线MVB协议在铁路系统中，为了确保列车之间的安全运行和高效通信，采用了多种通信协议。
其中一种常见的协议是多功能车辆总线（Multifunction Vehicle Bus，简称MVB）协议。
本文将介绍MVB协议的基本原理、应用场景和发展前景。
一、MVB协议的基本原理MVB协议是一种用于铁路车辆通信的标准协议，它基于串行通信技术，通过一根总线连接列车上的各种设备和系统。
MVB协议主要用于列车之间的通信，包括车载自动控制系统、列车保护系统、信息显示系统等。
MVB协议的基本原理是采用了主-从结构。
每个车厢都有一个主设备，称为Multi-Function Vehiclebus Controller（简称MVB-C）。
MVB-C负责管理整个车厢内的设备，并与列车的其他车厢进行通信。
而其他设备则作为从设备，通过MVB总线连接到MVB-C。
MVB协议采用了高速串行通信方式，具有较高的数据传输速率和可靠性。
它采用了物理层和数据链路层两个层次的协议，能够实现车载设备之间的快速、可靠的数据传输。
二、MVB协议的应用场景1. 列车控制系统：MVB协议被广泛应用于列车的自动控制系统。
通过MVB协议，列车上的不同设备和系统可以实时交换信息，协调运行并确保列车的安全。
2. 列车保护系统：MVB协议也用于列车的保护系统，通过MVB总线连接列车上的各种保护设备，如紧急制动系统、火警报警器等。
这些设备通过MVB协议的快速通信能力，及时传递关键信息，确保列车安全运行。
3. 信息显示系统：在列车的信息显示系统中，MVB协议也发挥了重要作用。
通过MVB总线连接车辆上的显示设备，能够实时获取列车的运行状态、站点信息等，并在车厢内进行显示。
三、MVB协议的发展前景随着铁路运输的快速发展，MVB协议也在不断演进和改进。
目前，MVB协议已经进一步提高了数据传输速率和可靠性，以适应更高的运行要求。
MVB简介
MVB简介MVB简介从70年代开始，国外许多大公司就开始了车载微机的研究，并相继制定了自己的机车总线标准，为了能有一个相对一致的标准，同时也考虑到列车车载微机的进一步发展，国际电工技术委员会IEC的第九技术委员会TC9的第二十二工作组WG22特别制定了列车通信网络的国际标准IEC61375-1,即所谓的TCN标准，在国内这一标准也被列入铁标。
在TCN标准规定的数据流中主要规定了两种用户数据流：消息数据和过程数据，目前，国内的电力机车上，主要应用的是过程数据，信息与控制研究中心的“一类网卡”正是为了适应国内电力机车工业发展的现状和需要而研发生产的。
在研发一类网卡的过程中，借鉴了国内外众多相关公司的经验，并根据用户的实际需求增加了许多新的特性，如：单端口地址访问：本网卡只占用主机的一个IO端口地址，方便用户集成。
16位接口，数据吞吐量更大：主机访问本网卡时,本网卡自动通知主机以16位数据方式访问，相比传统的8位接口，数据吞吐量增加一倍。
按端口大小往源端口写入数据或从宿端口接收数据：目前，多数厂家网卡对端口数据进行操作时，无论是16位端口还是256位端口，均需按256位端口进行操作，浪费了系统资源。
用户使用本网卡时，可按实际端口大小往端口写入数据，如果是16位端口，仅需进行一次操作，提高了操作效率。
对网卡操作时不需要进行“忙等待”查询：由于MVB网卡既要处理CPU的读写操作，又要处理MVB总线上的数据，因此如何避免两方面操作的冲突是一个困难问题。
目前，多数厂家网卡均采用“MVB总线操作优先”方式，在用户对网卡进行操作时，需首先查询网卡是否处于“Busy”状态（处理MVB总线数据），因此CPU对网卡的有效操作大幅度降低，实时性也难于得到保证。
本网卡针对这一问题，在网卡内部设计了特殊的数据缓冲机制，用户对网卡进行操作不需进行“忙等待”查询，极大提高了主机的访问效率，保证了实时性。
中断功能：当源端口数据成功发送到MVB总线或宿端口从MVB 总线接收到数据时，将向主机发送中断，通知主机可以往源端口放入新的数据，或宿端口中有新数据可供使用。
