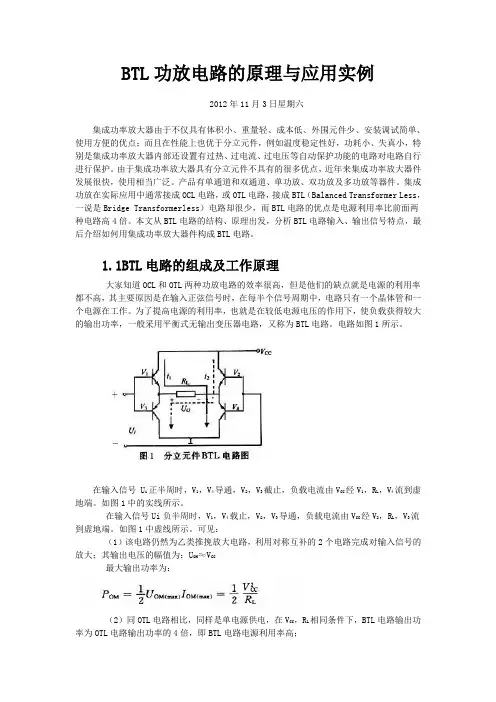

BTL功放电路的原理与应用实例2012年11月3日星期六集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
产品有单通道和双通道、单功放、双功放及多功放等器件。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less，一说是Bridge Transformerless）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
本文从BTL电路的结构、原理出发，分析BTL电路输入、输出信号特点，最后介绍如何用集成功率放大器件构成BTL电路。
1.1BTL电路的组成及工作原理大家知道OCL和OTL两种功放电路的效率很高，但是他们的缺点就是电源的利用率都不高，其主要原因是在输入正弦信号时，在每半个信号周期中，电路只有一个晶体管和一个电源在工作。
为了提高电源的利用率，也就是在较低电源电压的作用下，使负载获得较大的输出功率，一般采用平衡式无输出变压器电路，又称为BTL电路。
电路如图1所示。
在输入信号 U i正半周时，V1，V4导通，V2，V3截止，负载电流由V CC经V1，R L，V4流到虚地端。
如图1中的实线所示。
在输入信号Ui负半周时，V1，V4载止，V2，V3导通，负载电流由V CC经V2，R L，V3流到虚地端。
如图1中虚线所示。
可见：（1）该电路仍然为乙类推挽放大电路，利用对称互补的2个电路完成对输入信号的放大；其输出电压的幅值为：U OM≈V CC最大输出功率为：（2）同OTL电路相比，同样是单电源供电，在V CC，R L相同条件下，BTL电路输出功率为OTL电路输出功率的4倍，即BTL电路电源利用率高；（3）BTL电路的效率在理想情况下，仍近似为78.5%。

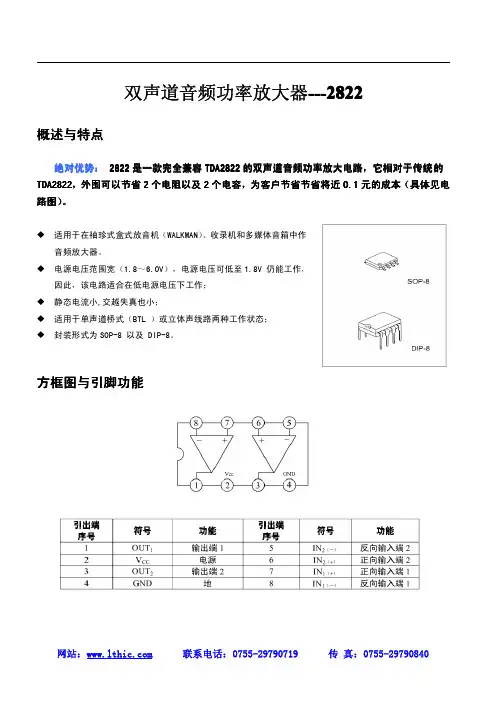

国产TDA2822 (中文资料)
概述与特点
的 绝对优势： 2822 是一款完全兼容 TDA2822 的双声道音频功率放大电路，它相对于传统 的双声道音频功率放大电路，它相对于传统的 ，外围可以节省 2 个电阻以及 2 个电容 ，为客户节省节省将近 0.1 元的成本 （具体见电 TDA2822 TDA2822， 个电容， 元的成本（ ） 路图 路图） 。
mA
输出功率 Po （每一声道）
f=1kHz
mW
失真度
THD
RL=16Ω，PO=75mW RL=8Ω，PO=150mW
%
闭环增益 通道平稳度 输入阻抗 纹波抑制比
GV ΔGV Zi RR
f=1kHz
dB dB kΩ dB
网站：
联系电话：0755-29790719
传 真：0755-29790840
应用电路
（与传统的 TDA2822 进行对比）
* 关于 2822 的特别说明
1、外围元器件减少，节约 2 个电阻，两个电容； 2、电源电压范围宽，可以做到 1.5V-6.0V； 3、客户无需改动原有 PCB 板布局，2822 直接焊在原来位置即可； 4、外围省掉的 2 个电阻、2 电容一定要去掉。
适用于在袖珍式盒式放音机（WALKMAN） 、收录机和多媒体音箱中作 音频放大器。 � 电源电压范围宽（1.8～6.0V），电源电压可低至 1.8V 仍能工作， 因此，该电路适合在低电源电压下工作； � � � 静态电流小,交越失真也小； 适用于单声道桥式（BTL ）或立体声线路两种工作状态； 封装形式为 SOP-8 以及 DIP-8。
网站：
联系电话：0755-29790719
传 真：0755-29790840

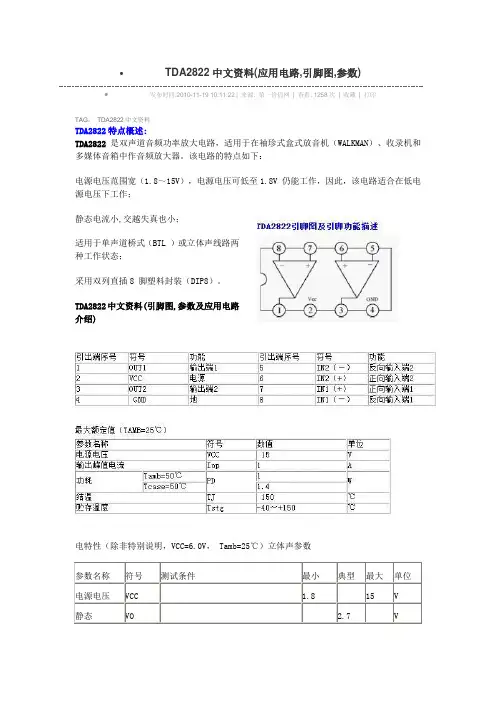

TDA2822中文资料(应用电路 引脚图 参数)
•TDA2822中文资料(应用电路,引脚图,参数)
•发布时间:2010-11-19 10:11:22 | 来源: 第一价值网| 查看: 1258次| 收藏| 打印
TAG：TDA2822中文资料
TDA2822特点概述:
TDA2822是双声道音频功率放大电路，适用于在袖珍式盒式放音机（WALKMAN）、收录机和多媒体音箱中作音频放大器。
该电路的特点如下：
电源电压范围宽（1.8～15V），电源电压可低至1.8V 仍能工作，因此，该电路适合在低电源电压下工作；
静态电流小,交越失真也小；
适用于单声道桥式（BTL ）或立体声线路两
种工作状态；
采用双列直插8 脚塑料封装（DIP8）。
TDA2822中文资料(引脚图,参数及应用电路
介绍)
电特性（除非特别说明，VCC=6.0V， Tamb=25℃）立体声参数
参数名称符号测试条件最小典型最大单位电源电压VCC 1.815V
静态VO 2.7V。

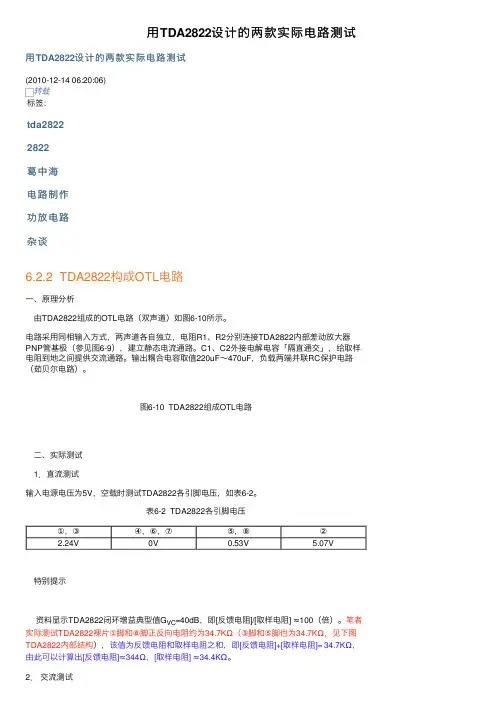

用TDA2822设计的两款实际电路测试
⽤TDA2822设计的两款实际电路测试⽤TDA2822设计的两款实际电路测试(2010-12-14 06:20:06)转载标签：tda28222822葛中海电路制作功放电路杂谈6.2.2 TDA2822构成OTL电路⼀、原理分析由TDA2822组成的OTL电路（双声道）如图6-10所⽰。
电路采⽤同相输⼊⽅式，两声道各⾃独⽴，电阻R1、R2分别连接TDA2822内部差动放⼤器PNP管基极（参见图6-9），建⽴静态电流通路。
C1、C2外接电解电容「隔直通交」，给取样电阻到地之间提供交流通路。
输出耦合电容取值220uF～470uF，负载两端并联RC保护电路（茹贝尔电路）。
图6-10 TDA2822组成OTL电路⼆、实际测试1．直流测试输⼊电源电压为5V，空载时测试TDA2822各引脚电压，如表6-2。
表6-2 TDA2822各引脚电压①，③④，⑥，⑦⑤，⑧②2.24V0V0.53V 5.07V特别提⽰资料显⽰TDA2822闭环增益典型值G VC=40dB，即[反馈电阻]/[取样电阻] ≈100（倍）。
笔者实际测试TDA2822裸⽚①脚和⑧脚正反向电阻约为34.7KΩ（③脚和⑤脚也为34.7KΩ，见下图TDA2822内部结构），该值为反馈电阻和取样电阻之和，即[反馈电阻]+[取样电阻]= 34.7KΩ，由此可以计算出[反馈电阻]≈344Ω，[取样电阻] ≈34.4KΩ。
2．交流测试①交流空载测试空载情况下，由INPUT1（或2）先后输⼊1KHz、20KHz正弦波信号，⽤⽰波器测量①脚（或③脚）电压波形。
调节信号发⽣器“幅度旋钮”，观察输出波形刚好不失真时，输⼊、输出波形如图6-11、6-12所⽰。
说明：除⾮特别说明，CH1为输出信号、CH2为输⼊信号，下同。
图6-11 1KHz正弦波信号（空载）图6-12 20KHz正弦波信号（空载）记录输⼊、输出电压幅度，如表6-3。
表6-3 输⼊、输出波形数据输⼊U i（mV）输出U o（V）电压放⼤倍数A u=U o/U i或电平1KHz44 4.2495.5倍或39.6dB20KHz42 3.9293.3倍或39.4dB从表6-3可以看出，空载情况下TDA2822功放1KHz、20KHz的电压放⼤倍数很接近，都近似等于理论公式（6-2）计算的数值。

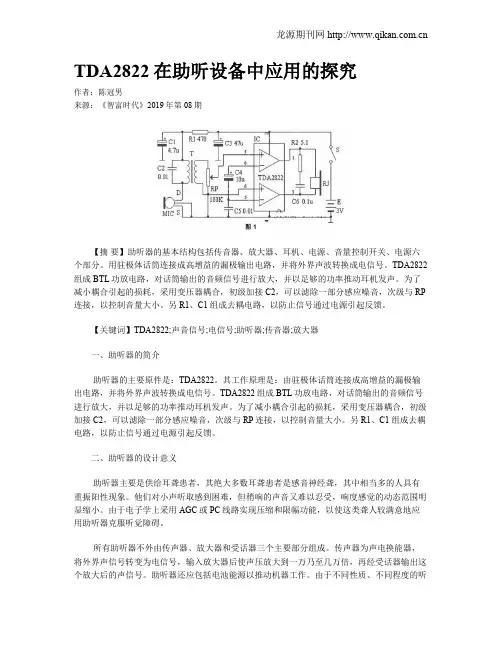

TDA2822在助听设备中应用的探究
TDA2822在助听设备中应用的探究作者：陈冠男来源：《智富时代》2019年第08期【摘要】助听器的基本结构包括传音器、放大器、耳机、电源、音量控制开关、电源六个部分。
用驻极体话筒连接成高增益的漏极输出电路，并将外界声波转换成电信号。
TDA2822组成BTL功放电路，对话筒输出的音频信号进行放大，并以足够的功率推动耳机发声。
为了减小耦合引起的损耗，采用变压器耦合，初级加接C2，可以滤除一部分感应噪音，次级与RP 连接，以控制音量大小。
另R1、C1组成去耦电路，以防止信号通过电源引起反馈。
【关键词】TDA2822;声音信号;电信号;助听器;传音器;放大器一、助听器的简介助听器的主要原件是：TDA2822。
其工作原理是：由驻极体话筒连接成高增益的漏极输出电路，并将外界声波转换成电信号。
TDA2822组成BTL功放电路，对话筒输出的音频信号进行放大，并以足够的功率推动耳机发声。
为了减小耦合引起的损耗，采用变压器耦合，初级加接C2，可以滤除一部分感应噪音，次级与RP连接，以控制音量大小。
另R1、C1组成去耦电路，以防止信号通过电源引起反馈。
二、助听器的设计意义助听器主要是供给耳聋患者，其绝大多数耳聋患者是感音神经聋，其中相当多的人具有重振阳性现象。
他们对小声听取感到困难，但稍响的声音又难以忍受，响度感觉的动态范围明显缩小。
由于电子学上采用 AGC或PC线路实现压缩和限幅功能，以使这类聋人较满意地应用助听器克服听觉障碍。
所有助听器不外由传声器、放大器和受话器三个主要部分组成。
传声器为声电换能器，将外界声信号转变为电信号，输入放大器后使声压放大到一万乃至几万倍，再经受话器输出这个放大后的声信号。
助听器还应包括电池能源以推动机器工作。
由于不同性质、不同程度的听觉损伤机能差异也不同，因此装置音量调节、音调调节、最大声输出调节、电话拾音等设备。
而本设计增加一个三级管能达到音质最佳、声音效果会更好，声音洪亮清晰，能清楚听到远处细小的声音，且性能稳定。

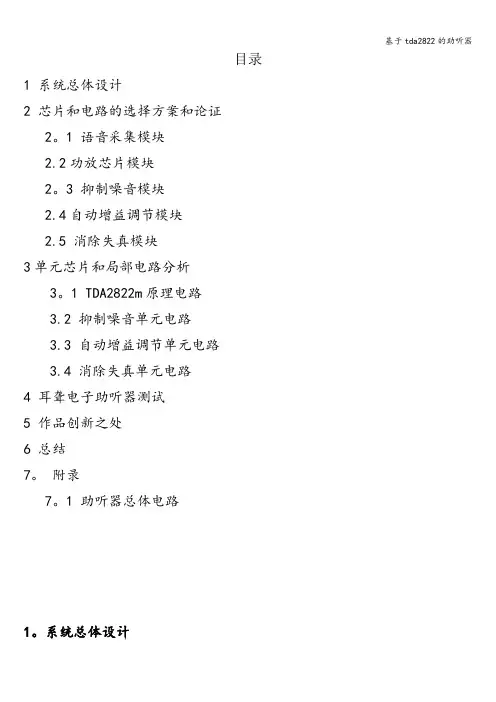

基于tda2822的助听器
目录1 系统总体设计2 芯片和电路的选择方案和论证2。
1 语音采集模块2.2功放芯片模块2。
3 抑制噪音模块2.4自动增益调节模块2.5 消除失真模块3单元芯片和局部电路分析3。
1 TDA2822m原理电路3.2 抑制噪音单元电路3.3 自动增益调节单元电路3.4 消除失真单元电路4 耳聋电子助听器测试5 作品创新之处6 总结7。
附录7。
1 助听器总体电路1。
系统总体设计助听器实质上是一种低频放大器，可用耳机进行放音，当使用者用上耳机后，可提高老年者的听觉，同时可对青少年的学习和记忆能带来方便。
目前，市售的助听器,其中有些产品有如下缺点：(1）噪声大、沙沙声使患者心烦、厌倦；(2)自动增益控制差（有的没有自动增益控制),说话者稍微远一点儿就听不清了，而离近时声又大得刺耳，使患者头痛；（3)最大输出功率小，只能满足轻度耳聋患者需要。
针对上述缺点：我们专门设计了新型耳聋助听器，在普通的助听器的基础上，加上抑制噪声电路，场效应管自动增益控制电路，二级放大电路,以满足中、深度耳聋患者的需要。
系统由语音信号采集装置，功放芯片，抑制噪声电路，自动增益调节电路，消除失真电路五部分组成。
语音采集装置对语音信号进行接受并初步处理，同时利用两个驻极体话筒抑制外部噪声,再通过功放芯片对有用语音信号进行放大，最后通过自动增益电路自动调节语音信号的大小.输出信号时通过茹贝尔网络消除失真。
使用我们设计的耳聋助听器可以手动调节自己能够承受的音量,当你选定音量后,外围环境的声音变化很大，耳机输出的还是稳定的音量，以保护你的耳朵,噪声很小,基本没有失真。
2。
各模块的方案选择和论证2.1语音采集模块:方案一：动圈话筒：由磁场中运动的导体产生电信号的话筒。
是由振膜带动线圈振动，从而使在磁场中的线圈感应出电压.结构牢固,性能稳定，经久耐用，价格较低方案二：电容话筒：这类话筒的振膜就是电容器的一个电极，当振膜振动，振膜和固定的后极板间的距离跟着变化，就产生了可变电容量，这个可变电容量和话筒本身所带的前置放大器一起产生了信号电压。
TDA2822功放集成电路的原理与应用
TDA2822功放集成电路的原理与应用一、引言TDA2822是一款双声道功放集成电路，广泛应用于各种音频放大场合。
本文将介绍TDA2822功放集成电路的原理和应用。
二、原理TDA2822功放集成电路采用了双声道输出，具有以下特点：1.输入电路：TDA2822采用了不平衡输入电路，输入阻抗为50kΩ，可以与常用的音频信号源（如手机、电脑等）相连接。
2.输入放大电路：采用了场效应管和双管共射放大电路，具有低噪声、低失真的特点。
3.输出级：TDA2822采用了双输出级，可以驱动4Ω到32Ω的负载，输出功率可达1W。
4.电源：TDA2822可以在3V至15V的供电电压下正常工作，适用于多种应用场合。
三、应用TDA2822功放集成电路可以广泛应用于以下场合：1.个人音响系统：TDA2822可以作为个人音响系统的功放模块，用于放大手机、电脑等音频信号，提供更好的音质体验。
2.小型收音机：TDA2822的低功耗和小尺寸使其成为小型收音机的理想选择，可以用于放大收音机的音频输出信号。
3.无线音频设备：TDA2822可以用于无线音频设备的功放模块，如蓝牙音箱、无线耳机等，提供清晰、稳定的音频输出。
4.教育实验：TDA2822作为一款常见的功放集成电路，可以用于教育实验中，帮助学生理解功放原理和使用方法。
四、接线方法TDA2822的接线方法如下：1.输入接线：将音频信号源的左声道和右声道分别连接到TDA2822的输入引脚。
2.输出接线：将负载（如喇叭、耳机）的正负极分别连接到TDA2822的输出引脚。
以下是一个接线示意图：+---------------------------+| |Left input -| IN1 Left output || |Right input -| IN2 Right output || |Ground -| GND VCC || |+---------------------------+五、使用注意事项使用TDA2822功放集成电路时，需要注意以下事项：1.电源电压：TDA2822可以在3V至15V的供电电压下正常工作，使用时需根据需要选择合适的电源电压。
助听器电子线路设计
1前言随着时代的发展，科技的进步。
现在的助听器也变得种类繁多，功能齐全。
按照助听器放大线路的类型分类总共有三种：1 线性放大器在声输出达到饱和前，增益时一固定值，不随声输入而变化。
声增益：声输出和输入间的差值就是放大器的增益. 输入较低时，输出随输入的增加而增加。
声饱和：当输入增加到一定程度，输出不再随输入增加而增加时即达饱和状态。
2 、非线性放大器--压缩放大K -amp放大器是临床使用最多的压缩线路。
该放大线路是十分先进的助听器放大线路，该放大线路的增益并不固定，是随着声输入的变化而变化的。
声输入越大，增益越小。
这样可防止耳聋患者小声听不清，大声难受的缺点。
该线路将宽的自然言语动态变化，压缩到听患者窄的范围内，减少了言语的放大失真。
3，全数码自动放大器数字助听器类似于一台处理言语声信息的微型电脑，可以根据要求进行编程，最大限度地满足病人听力和生活声环境变化的需要。
这是全新的放大线路，是计算机数字技术应用带来的划时代变化。
目前数字助听器的放大可随输入声强、输入声的声学特征的变化而快速自动变化。
数字助听器放大将言语频段划分数段，分别处理，从而使其能满足各种听力损失的需要。
自动地鉴别言语和噪音，改善信噪比，增强言语清晰度数字助听器应用只有3年多的时间，其技术还在不断发展和改进中，人们预言不远将来，数字助听器将很快取代现有的电子模拟放大助听器。
数字助听器的放大为全自动放大，增益与听力损失程度和声输入强度相关。
助听器名目繁多，但所有电子助听器的工作原理是一样的。
任何助听器都包括6个基本结构。
1．话筒（传声器或麦克风）接收声音并把它转化为电波形式，即把声能转化为电能。
2．放大器放大电信号（晶体管放大线路）3．耳机（受话器）把电信号转化为声信号（即把电能转化为声能）。
4．耳模（耳塞）置入外耳道。
5．音量控制开关6．电源供放大器用的干电池。
尽管现在的助听器功能都很齐全但是由于价格的原因使得一般群众难以购买的起。
助听器原理线路分析
助听器基本工作原理全数字助听器的工作原理全数字式助听器采用的是逻辑电路,能根据外界输入信号的不同确定不同的工作特性,以保证输出信号与使用者的实际需要高度吻合。
此外,数字式助听器还可以将自身的频谱范围分成若干个频段,分别进行调节,以补偿使用者不同频段之不同的听力损失。
数字式助听器还可以区分出语音与噪声,实现强化语音、降低噪声的作用,最大限度地满足使用者的实际需要。
比较典型的数字式助听器由七个部分组成:第一部分为传声器(麦克风),负责以模拟的方式将输入声信号转变为电信号;第二部分为输入信号处理器,负责将模拟信号转变为数字信号;第三部分的分流装置负责将数字信号分向若干信号处理通道;第四部分为信号处理(通道)装置,具有独立、灵活、合理地处理信号的能力;第五部分为整合装置,负责将不同通道传来的信号合并为高、低频两大部分进行运算;第六部分将前段运算完成的高、低频信号合并,以数字方式输出;第七部分为受话器,负责将电信号还原为声信号。
1. 助听器基本工作原理：图1 全数字助听器工作原理经过了将近一个多世纪模拟信号发展历程，助听器领域终于用数字信号处理（DSP）技术替代了传统的声音处理方式，其核心成分就是助听器中的模/数转换器，目前DSP助听器的基本结构多为：麦克风——前置放大器——模/数转换ADC——数字微处理器和数字滤波器——数/模转换器——受话器，如图1。
外界的声音信号，比如一个正弦波的音调，进入麦克风从声能转化成电能，通过模/数转化器转化为数字信号，然后在数字微处理器和数字滤波器中运用预先设置好的运算法则对这一数字信号进行计算，一个计算法则是一系列确认和计算的过程，数字化助听器需要有尽可能多的字符,利用不同的运算关系的数据符来进行计算与判断，以获得对某种听力损失性质的再现。
计算法则同样被用于标定数字化助听器中的处理器，以满足在特定条件中应进行的切换或调整。
助听器独立执行的分析通过应用计算法则来实施和鉴定。
用TDA2822的耳聋助听器电路图电路图
用TDA2822的耳聋助听器电路图电路图用TDA2822的耳聋助听器电路图作者：疯狂的三极管时间：2009-11-25 11:11:28 点击：1328耳聋者的福音，这个耳聋助听器由TDA2822双功放集成电路加上少量外围元件组成，它与市场上的普及机相比具有输出功率大、电压范围宽等特点，工作电压为1.8—15V，适合中、轻度耳聋患者使用。
该助听器电原理图见图1（点此下载原理图）。
其工作原理较简单：驻极体话筒连接成高增益的漏极输出电路，并将外界声波转换成电信号。
TDA2822组成BTL功放电路，对话筒输出的音频信号进行放大，并以足够的功率推动耳机发声。
为了减小耦合引起的损耗，采用变压器耦合，初级加接C2，可以滤除一部分感应噪音，次级与RP连接，以控制音量大小。
另R1、C1组成去耦电路，以防止信号通过电源引起反馈；R2、C6为BTL电路的频率补偿。
元器件清单见下表编号名称型号数量R1 电阻470Ω1/8W 1R2 电阻5.1Ω1/8W 1RP 可调电阻 100K WH135型 1C1 电解电容 4.7u/16V 1C2、C5 瓷片电容 0.01u 2C3 电解电容 47u/16V 1C4 电解电容 10u/16V 1C6 涤纶电容 0.1u 1IC 双功放IC TDA2822 1MIC 驻极体话筒 CZN－15D或CRZ2－15 1RJ 耳机8Ω 1T 音频变压器自制 1S 电源开关微型的1×2拨动 1音频变压器T用袖珍收音机输入放大器代用，如自绕，采用E14铁芯，初次级均用Φ＝0.06mm漆包线各绕2000匝。
音量电位器RP 采用WH135可变电阻直接焊在印板上。
耳机孔为2.5mm卧式二芯插座。
这个电路只要装配正确，无须调试即能正常工作。
电源采用两节5号电池，静态工作电流为6mA。
基于tda2822的功放电路设计与制作
基于tda2822的功放电路设计与制作近年来，TDA2822，一款小型、低功率的单节点双电源、两路立体声功放IC，越来越受到国内外电子爱好者的欢迎，特别是娱乐小型化以及家庭影音系统的受欢迎程度不断增加，TDA2822的应用范围也越来越广泛。
本文将详细介绍TDA2822功放电路设计和制作过程，为大家打开一扇欣赏和学习TDA2822电路设计和制作的大门。
一、 TDA2822基本原理TDA2822是一款双电源、两路立体声功放IC，具有小型低功耗、高效率、较低的噪声等优点，有助于减小电路复杂度，适用于娱乐小型设备、家用影音系统以及其他一些小型的立体声功放应用。
TDA2822的外形尺寸为6×6，具体功能如下：（1）具有双电源设计，可精确控制声音质量。
（2）具有较低的噪声，可以有效降低系统噪声。
（3）具有高效率，可以有效减少电路成本。
（4）具有小型低功耗的优势，可以有效减少电路复杂度。
二、 TDA2822功放电路设计为了确保TDA2822的最佳性能，以及能够达到最佳的音质效果，在电路设计上都要考虑到一些小细节，如进行增益环节的电路设计、以及外围的电路的关联等，都是有讲究的。
1、进行电源电路设计TDA2822使用双电源架构，可以使用在设备中通常使用的±9V 或者±12V的电源，同时对于理想情况下要使用滤波电路进行电源降噪，以保证音质的可靠性。
2、确定输入信号的关联电路在输入信号关联电路的设计上，一般需要考虑到输入极性的确定、信号低通滤波以及开关等，同时要注意保护电路的严谨性，以便确保TDA2822的正常使用。
3、进行增益环节电路设计增益环节电路设计是TDA2822功放电路设计最关键的步骤，准确设置增益环节可以多种参数来保证音质，但要注意在设计上一定要考虑到相关的稳定性问题，以保证TDA2822的正常使用。
三、 TDA2822功放电路制作TDA2822功放电路制作主要分为几个步骤：1、准备电路板在制作TDA2822功放电路之前，要首先准备好电路板，并将TDA2822的引脚排列平整，确保电路板上的空间充足；2、组装电路元件接下来，将电路中的晶体管、电阻、电容等元件，组装安排到电路板上，一定要注意电路元件的排列方式，确保电路能够良好连接，并且要特别注意阻抗匹配问题；3、焊接元件在电路元件的安排完成之后，就可以开始进行焊接，使用焊锡将电路元件连接起来，确保每一个元件都被焊接完全；4、测试及调试完成电路的焊接之后，就可以进行测试和调试，通过测试和调试可以查看TDA2822的性能指标以及噪声质量，以此来评估质量，确保电路的良好运行。
集成电路TDA2822的应用
集成电路TDA2822的应用下面介绍的放大器使用TDA2822电路，采用BTL连接方式，构成常见的喊话器和功放电路。
喊话器、功率接续器（有源音箱）两用机电原理图如图5-12所示，本电路即可作小型扩音喊话使用，也可适用于袖珍立体收放机、收音机，作为音频功率放大器用扬声器放音。
整个电路采用3节5号电池（4.5）供电，其静态电流为6mA ~9mA，输出功率可达1W左右。
本电路将TDA2822集成内部的两个功放级接成桥式电路，称BTL电路。
BTL电路的优点是：制作容易，携带使用方便，可减少失真，改善音质，增加输出功率，并使电路大为简化。
【电路原理】本机工作原理如下：合上开关S，当对面话筒MIC讲话时，音频话音就经C1、RP从集成电路TDA2822的⑦脚输入，经过内部BTL功放电路放大后，由扬声器BL发生时，发音清晰明亮，并可由电位器RP调节音量的大小。
【制作方法】先按电路图清点并选择下列元件：（1）集成电路TDA2822：1只；（2）8脚插座：1只；（3）电解电容器：C4 220μF/10V 1只；C2、C3 10μF/6.3V 2只；C1 4.7μF/6.3V 1只；（4）电位器RP：10kΩ 1只；（5）电阻器R：3kΩ 1只；（6）电源开关S：（1 X 1）拨动开关 1只；（7）驻极体电容话筒：1只；（8）2英寸扬声器：1只；（9）透明塑料机壳：1只；（10）印制电路板：2cm X 8cm 1块； 5.5cm X 5.2cm 1块；（11）立体声三芯插头：Φ3mm 1只；（12）金属屏蔽线：1根。
按图5-12将上述各元件焊接在印刷电路板上，如图5-13所示。
制作时先将开关S、话筒MIC、集成电路TDA2822、扬声器BL固定后焊接在印刷板上，然后对照图5-12电路将R1、C1 ~ C4连接线焊在印刷板上。
对照电路、焊接元件无误后，开始接上电源，进行调试、检查。
因电路外围元件少，本机无须调试就能成功。
课外电器小制作(3)
简单的无线话筒简易触摸开关笔者在实验中，偶然发现单向可控硅（MCR100-8）控制极在不需要加正向电压的情况下，只要用手触摸一下，就会导通，因此，笔者设计了一种简单的触摸开关，电路如下图所示。
触摸一下金属片开，SCR1导通，负载得电工作。
触摸一下金属片关，SCR2导通，继电器J得电工作，K断开，负载失电，SCR2关断后，电容对继电器J 放电，维持继电器吸合约4秒钟，故电路动作较为准确。
如果将负载换为继电器，即可控制大电流工作的负载。
有兴趣的朋友，不妨一试。
助听电路图电路图自制简易助听器本助听器可用耳机或扬声器进行放音。
听觉不灵敏者或老年性耳聋者使用可提高听觉；青少年学习外语时对着话筒小声默读，声音经放大后再用耳机聆听，这样既可增强记忆力，又可矫正自己的发音电路简单，适合业余爱好者自制。
电路见图。
驻极体话筒ＢＭ作传声器用，声音信号由话筒转换成电信号，再经隔直电容Ｃ１送给三极管ＶＴ作前置放大，放大后的音频信号由电容器Ｃ２耦合加到电位器ＲＰ上，然后送入功放集成电路ＩＣ１的输入端⑦脚，由ＩＣ１进行功率放大，经功率放大后的音频信号从①、③脚输出，使耳机或扬声器发声。
调试时只要调整Ｒ３，使ＶＴ的Ｉｃ＝０．１～０．２ｍＡ即可。
调试完毕，将耳机插好，音量开大，对着话筒讲话，若音质不好，可改变Ｃ３，Ｃ３通常在０．１μＦ～１０μＦ之间选取。
助听器电路图几款无线话筒电路编者按：本文较详尽地介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。
主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。
单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。
电路中的关键元件是发射三极管，多采用D40,D5O,2N3866等。
工作电流为60--80mA。
但以上三极管难以购到，且价格较高，假货较多。
