液氨储罐设计说明书分解
20立方米液氨储罐设计说明书
目录课程设计任务书 2 20m³液氨储罐设计 2 课程设计内容 3 液氨物化性质及介绍 31. 设备的工艺计算 31.1 设计储存量 31.2 设备的选型的轮廓尺寸的确定 31.3 设计压力的确定 41.4 设计温度的确定 41.5 压力容器类别的确定 42. 设备的机械设计 52.1 设计条件 52.2 结构设计 62.2.1 材料选择 62.2.2 筒体和封头结构设计 62.2.3 法兰的结构设计 6（1）公称压力确定7（2）法兰类型、密封面形式及垫片材料选择7（3）法兰尺寸72.2.4 人孔、液位计结构设计8（1）人孔设计8（2）液位计的选择92.2.5 支座结构设计10（1）筒体和封头壁厚计算10（2）支座结构尺寸确定122.2.6 焊接接头设计及焊接材料的选取14（1）焊接接头的设计14（2）焊接材料的选取162.3 强度校核162.3.1 计算条件162.3.2 内压圆筒校核172.3.3 封头计算182.3.4 鞍座计算202.3.5 开孔补强计算213. 心得体会224. 参考文献22课程设计任务书20m³液氨储罐设计一、课程设计要求：1.按照国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。
2.设计计算采用手算，要求设计思路设计思路清晰，计算数据准确、可靠。
3.工程图纸要求计算机绘图。
4.独立完成。
二、原始数据设计条件表三、课程设计主要内容1.设备工艺设计2.设备结构设计3.设备强度计算4.技术条件编制5.绘制设备总装配图6.编制设计说明书四、学生应交出的设计文件（论文）：1.设计说明书一份；2.总装配图一张(A1图纸一张)课程设计内容液氨物化性质及介绍液氨，又称为无水氨，是一种无色液体，有强烈刺激性气味。
氨作为一种重要的化工原料，为运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。
液氨在工业上应用广泛，具有腐蚀性且容易挥发，所以其化学事故发生率很高。
卧式液氨储罐设计说明书
液氨储罐设计说明书前言本说明书为《31m3液氨储罐设计说明书》。
本文采用分析设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用1SW6-1998对其进行强度校核，最后形成合理的设计方案。
目录附：设计任务书 (2)第一章绪论 (3)（一）设计任务 (3)（二）设计思想 (3)（三）设计特点 (3)第二章材料及结构的选择与论证 (3)（一）材料选择 (3)（二）结构选择与论证 (3)第三章设计计算 (5)（一）计算筒体的壁厚 (5)（二）计算封头的壁厚 (6)（三）水压试验及强度校核 (6)（四）选择人孔并核算开孔补强 (7)（五）核算承载能力并选择鞍座 (9)（六）选择液面计 (9)（七）选择压力计 (10)（八）选配工艺接管 (10)第四章设计汇总 (11)第五章结束语 (12)第六章参考文献 (13)第一章绪论（一）设计任务：针对化工厂中常见的液氨储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。
（二）设计思想：综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。
在设计过程中综合考虑了经济性，实用性，安全可靠性。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
（三）设计特点：容器的设计一般由筒体、封头、法兰、支座、接口管及人孔等组成。
常、低压化工设备通用零部件大都有标准，设计时可直接选用。
本设计书主要介绍了液罐的的筒体、封头的设计计算，低压通用零部件的选用。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
第二章材料及结构的选择与论证（一）材料选择：纯液氨腐蚀性小,贮罐可选用一般钢材,但由于压力较大,可以考虑20R、16MnR这两种钢种。
20立方米液氨储罐设计说明书

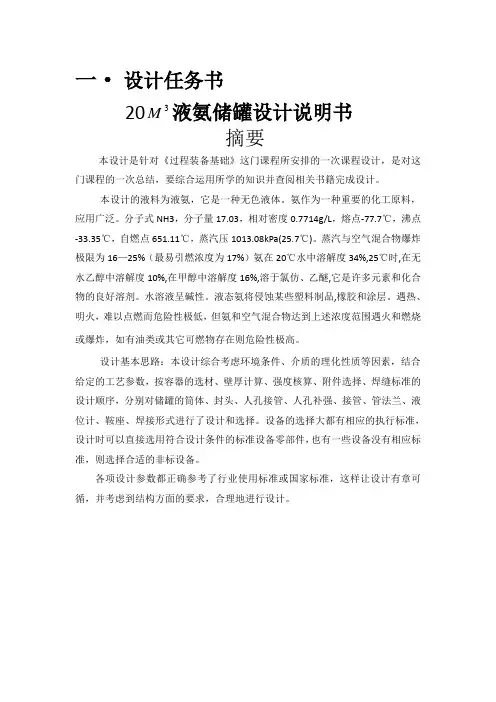

20 M 3 液氨储罐设计说明书 摘要
本设计是针对《过程装备基础》这门课程所安排的一次课程设计，是对这 门课程的一次总结，要综合运用所学的知识并查阅相关书籍完成设计。 本设计的液料为液氨，它是一种无色液体。氨作为一种重要的化工原料， 应用广泛。分子式 NH3，分子量 17.03，相对密度 0.7714g/L，熔点-77.7℃，沸点 -33.35℃，自燃点 651.11℃，蒸汽压 1013.08kPa(25.7℃)。蒸汽与空气混合物爆炸 极限为 16—25%（最易引燃浓度为 17%）氨在 20℃水中溶解度 34%,25℃时,在无 水乙醇中溶解度 10%,在甲醇中溶解度 16%,溶于氯仿、乙醚,它是许多元素和化合 物的良好溶剂。水溶液呈碱性。液态氨将侵蚀某些塑料制品,橡胶和涂层。遇热、 明火， 难以点燃而危险性极低， 但氨和空气混合物达到上述浓度范围遇火和燃烧 或爆炸，如有油类或其它可燃物存在则危险性极高。 设计基本思路：本设计综合考虑环境条件、介质的理化性质等因素，结合 给定的工艺参数，按容器的选材、壁厚计算、强度核算、附件选择、焊缝标准的 设计顺序，分别对储罐的筒体、封头、人孔接管、人孔补强、接管、管法兰、液 位计、鞍座、焊接形式进行了设计和选择。设备的选择大都有相应的执行标准， 设计时可以直接选用符合设计条件的标准设备零部件， 也有一些设备没有相应标 准，则选择合适的非标设备。 各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可 循，并考虑到结构方面的要求，合理地进行设计。
卧式容器计算单位中航一集团航空动力控制系统研究所22mpa设计温度筒体材料名称q345r封头材料名称q345r封头型式椭圆形筒体内直径di2000mm筒体长度5800mm筒体名义厚度16mm支座垫板名义厚度rn10mm筒体厚度附加量23mm腐蚀裕量c1mm筒体焊接接头系数封头名义厚度hn16mm封头厚度附加量ch23mm鞍座材料名称q235a鞍座宽度220mm510mm鞍座高度250mm地震烈度八02g内压圆筒校核计算单位中航一集团航空动力控制系统研究所计算所依据的标准gb15032011计算条件筒体简图计算压力pc220mpa设计温度内径di200000mm材料q345r18900mpa设计温度许用应力18900mpa试验温度下屈服点34500mpa钢板负偏差c1030mm腐蚀裕量c2200mm焊接接头系数100厚度及重量计算计算厚度1171mm有效厚度c1c21370mm名义厚度1600mm重量461367kg压力试验时应力校核压力试验类型液压试验试验压力值pt27500或由用户输入mpa压力试验允许通过的应力水平31050mpa试验压力下圆筒的应力20210mpa校核条件校核结果合格压力及应力计算最大允许工作压力pw257168mpa设计温度下计算应力16168mpa18900mpa校核条件结论合格左封头计算计算单位中航一集团航空动力控制系统研究所计算所依据的标准gb15032011计算条件椭圆封头简图计算压力pc220mpa设计温度内径di200000mm曲面深度hi52500mm材料q345r板材设计温度许用应力18900mpa试验温度许用应力18900mpa钢板负偏差c1030mm腐蚀裕量c2200mm焊接接头系数100压力试验时应力校核压力试验类型液压试验试验压力值pt27500或由用户输入mpa压力试验允许通过的应力31050mpa试验压力下封头的应力18898mpa校核条件校核结果合格厚度及重量计算形状系数09380计算厚度1095mm有效厚度ehnhc1c21370mm最小厚度min300mm名义厚度nh1600mm结论满足最小厚度要求重量56983kg275035mpa结论合格右封头计算计算单位中航一集团航空动力控制系统研究所计算所依据的标准gb15032011计算条件椭圆封头简图计算压力pc220mpa设计温度内径di200000mm曲面深度hi52500mm材料q345r板材设计温度许用
卧式液氨储罐设计
液氨储罐设计说明书前言本说明书为《31m3液氨储罐设计说明书》。
本文采用分析设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用1SW6-1998对其进行强度校核，最后形成合理的设计方案。
目录附：设计任务书 (2)第一章绪论 (3)（一）设计任务 (3)（二）设计思想 (3)（三）设计特点 (3)第二章材料及结构的选择与论证 (3)（一）材料选择 (3)（二）结构选择与论证 (3)第三章设计计算 (5)（一）计算筒体的壁厚 (5)（二）计算封头的壁厚 (6)（三）水压试验及强度校核 (6)（四）选择人孔并核算开孔补强 (7)（五）核算承载能力并选择鞍座 (9)（六）选择液面计 (9)（七）选择压力计 (10)（八）选配工艺接管 (10)第四章设计汇总 (11)第五章结束语 (12)第六章参考文献 (13)第一章绪论（一）设计任务：针对化工厂中常见的液氨储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。
（二）设计思想：综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。
在设计过程中综合考虑了经济性，实用性，安全可靠性。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
（三）设计特点：容器的设计一般由筒体、封头、法兰、支座、接口管及人孔等组成。
常、低压化工设备通用零部件大都有标准，设计时可直接选用。
本设计书主要介绍了液罐的的筒体、封头的设计计算，低压通用零部件的选用。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
第二章材料及结构的选择与论证（一）材料选择：纯液氨腐蚀性小,贮罐可选用一般钢材,但由于压力较大,可以考虑20R、16MnR这两种钢种。
液氨储罐
开孔补强的计算
• 在开孔或安装接管处一般采取相应的补强措施。容器开孔后，在 空附近的局部地区，应力会达到很大的数值。这种局部的应力增 长现象叫做“应力集中”。在应力集中区域的最大应力值，称为 “应力峰值”，通常用σmax表示。
• 引起开孔附近应力集中现象的基本原因是结构的连续性被破坏。 在开孔处，壳体和接管的变形不一致。为了使二者在连接之后的 变形协调一致，连接处便产生了附加内力，主要是附加弯矩。由 此产生的附加弯曲应力，便形成了连接处局部地区的应力集中。
封头的选择
根据规定选择标准椭圆形封头 焊接接头设计：容器筒体的纵向焊接接头和封头的拼接接头基本上都采
用双面焊，所以取焊接接头系数为1(双面焊，全部无损探伤)。 许用应力：制造容器所用的钢板，其在设计温度下许用应力值的大小，
直接决定着容器强度，是主要设计参数之一。在GB 150《钢制压力 容器》中，对钢板、锻件、紧固件均规定了材料的许用应力 。
压力试验一般采用液压试验或气压测试，本次设计我们选用液压测试， 液压试验一般采用水。需要时也可采用不会导致发生危险的其他液 体。实验室液体的温度应低于其闪点或沸点。奥氏体不锈钢制容器 用水进行液压实验后，应将水渍清楚干净。无法清楚干净时，应控 制水中氯离子的含量不超过25mg/L。
水压试验
试验温度：对碳钢、16MnR、15MnRNbR和正火的15MnVR钢制容 器进行液压试验时，液体温度不得低于5℃；对于其他低合金钢 制容器进行液压试验时，液体的温度不得低于15℃。如果由于板 厚等因素造成材料无塑性转变温度升高，则须相应提高试验液体 的温度。
• 有效宽度B
B 2d
B d 2δn 2δnt
二者得出数值，较大的则为有效宽度
有效高度h
液氨储罐设计
5．人孔补强确定
筒节不是无缝钢管不能直接用补 强圈标准。 人孔筒节壁厚dn＝12mm, 内径d i＝480 - 2*12=456mm， 补强圈内径D1=484mm，外径 D2=760mm，
补强金属面积应大于等于开孔减少 截面积， 补强圈的厚度 di 2C d (456 2 2.8) 20 2.8 d 28.8m mFra bibliotek技术特性表
名称
设计压力 工作温度 物料名称
指标
2.1MPa ≤40℃ 液氨
容积
30.52m3
接管表
符号 连接法兰标准 密封面形式 用途 HG20592 SO15-2.5 a1-2 突面 液面计接口管 RF HG20592 SO15-2.5 b1-2 突面 液面计接口管 RF HG20592 SO450-2.5 c 突面 人孔 RF HG20592 SO32-2.5 d 突面 出料口 RF HG20592 SO50-2.5 e 突面 进料口 RF HG20592 SO25-2.5 f 突面 安全阀接口管 RF HG20592 SO25-2.5 g 突面 放空口 RF HG20592 SO50-2.5 h 突面 排污口 RF
第十八章 容器设计举例
设计一液氨贮罐。工艺尺寸：贮罐内 径Di=2600mm，贮罐(不包括封头) 长度L＝4800mm。使用地点：天津。 解：1.罐体壁厚设计 根据第二篇第八章选材所作的分析， 本贮罐选用16MnR制作罐体和封头。 设计壁厚dd根据(4-12)式计算：
dd
2 p
本贮罐技术要求
1．本设备按GBl50-1998《钢制压力 容器》进行制造、试验和验收 2．焊接材料，对接焊接接头型式及 尺寸可按GB985-80中规定(设计焊 接接头系数＝1.0) 3．焊接采用电弧焊，焊条型号为 E4303
机械毕业设计7431m3液氨储罐设计说明书
前言本说明书为《31m3液氨储罐设计说明书》。
本文采用分析设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用1SW6-1998对其进行强度校核，最后形成合理的设计方案。
目录附：设计任务书 (2)第一章绪论 (3)（一）设计任务 (3)（二）设计思想 (3)（三）设计特点 (3)第二章材料及结构的选择与论证 (3)（一）材料选择 (3)（二）结构选择与论证 (3)第三章设计计算 (5)（一）计算筒体的壁厚 (5)（二）计算封头的壁厚 (6)（三）水压试验及强度校核 (6)（四）选择人孔并核算开孔补强 (7)（五）核算承载能力并选择鞍座 (9)（六）选择液面计 (9)（七）选择压力计 (10)（八）选配工艺接管 (10)第四章设计汇总 (11)第五章结束语 (12)第六章参考文献 (13)第一章绪论（一）设计任务：针对化工厂中常见的液氨储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。
（二）设计思想：综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。
在设计过程中综合考虑了经济性，实用性，安全可靠性。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
（三）设计特点：容器的设计一般由筒体、封头、法兰、支座、接口管及人孔等组成。
常、低压化工设备通用零部件大都有标准，设计时可直接选用。
本设计书主要介绍了液罐的的筒体、封头的设计计算，低压通用零部件的选用。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
第二章材料及结构的选择与论证（一）材料选择：纯液氨腐蚀性小,贮罐可选用一般钢材,但由于压力较大,可以考虑20R、16MnR这两种钢种。
50立方米液氨储罐设计说明书
50立方米液氨储罐设计说明书50立方米液氨储罐是一种用于储存液氨的设备，具有广泛的应用领域，包括化工、农业、制冷等行业。
本设计说明书将详细介绍50立方米液氨储罐的结构、性能、操作要点以及安全措施，以供相关人员参考和指导。
首先，介绍储罐的结构。
50立方米液氨储罐由罐体、密封装置、进出料口、排气装置、压力表等组成。
罐体采用钢材制成，经过特殊防腐处理，确保其在长期存储液氨的环境下不受腐蚀。
密封装置采用可靠的螺栓紧固和软管连接，以保证液氨不泄漏。
进出料口和排气装置在设计上考虑了便捷性和安全性，使得装卸操作更加方便，并能有效消除气体积压。
其次，介绍储罐的性能特点。
50立方米液氨储罐具有良好的密封性能、耐腐蚀性和抗震性。
密封装置的选材和结构设计保证了液氨的密封性，有效防止液氨的挥发和泄漏。
同时，储罐的钢材材质和结构设计考虑了液氨的腐蚀性，能够在长期使用中保持稳定性。
此外，储罐经过专业设计，在地震等外力作用下能够保持稳定，保护液氨的安全。
然后，介绍储罐的操作要点。
在使用50立方米液氨储罐时，需要按照相关操作规程进行操作。
首先，操作人员需要了解储罐的结构和性能特点，熟悉液氨的特性和储罐的操作要点。
其次，操作人员需要正确连接进出料口和排气装置，确保液氨的输送畅通。
操作过程中，需要注意操作规程，确保操作的安全性和可靠性。
最后，介绍储罐的安全措施。
50立方米液氨储罐在储存液氨的同时，也需要考虑安全问题。
操作人员需严格遵守有关安全操作规程，穿戴相应的个人防护装备。
储罐周围应设有安全警示标志，以引起人们的注意和警惕。
定期对储罐进行检查和维护，确保其安全使用。
综上所述，本设计说明书详细介绍了50立方米液氨储罐的结构、性能、操作要点和安全措施。
鉴于液氨储存的重要性和风险性，操作人员在使用储罐时应该严格按照说明书操作，并加强安全意识和防护措施，确保液氨的安全储存和使用。
液氨储罐设计
(6)安全阀接管
安全阀接管尺寸由安全阀泄放量决定。 本贮罐选用f32×2.5mm旳无缝钢管， 法兰为 HG20592 法兰 SO25-2.5 RF 16MnR。
7．设备总装配图
附有贮罐旳总装配图，技术特征表， 接管表，各零部件旳名称、规格、 尺寸、材料等见明细表。
本贮罐技术要求
1．本设备按GBl50-1998《钢制压力容器》进 行制造、试验和验收
（3）充水质量m3 m3=Vg V=V对+V筒=30.42m3, m3＝30420 Kg （4）附件质量m4
人孔约200Kg，其他接管总和按300Kg
计，m4=500Kg
设备总重量
m=m1+m2+m3+m4=6202+2750+30420+50
0=40t 使用两个鞍座,每个鞍座约承受196KN负荷，
2．焊接材料，对接焊接接头型式及尺寸可按 GB985-80中要求(设计焊接接头系数＝1.0)
3．焊接采用电弧焊，焊条型号为E4303
本贮罐技术要求
4．壳体焊缝应进行无损探伤检验， 探伤长度为100％
5．设备制造完毕后，以2.6MPa表压 进行水压试验
6．管口方位按接管表
技术特性表
名称 设计压力 工作温度 物料名称
故取p=1.1x(2.0-0.1)=2.1MPa (表压)；
Di=2600mm；[]t＝163MPa(附录6)；
＝1.O(双面对接焊100％探伤，表(4-9)
C2=2mm
dd
pDi
2 t
p
C2
dd
2.1 2600 21631.0 1.6
2.0 18.8
取Cl＝0.8mm（表4-10），圆整取dn＝20mm
30m3液氨储罐设计说明书
30m3液氨储罐设计说明书前言本说明书为《30m3液氨储罐设计说明书》。
本文采用分析设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用1SW6-1998对其进行强度校核，最后形成合理的设计方案。
目录第一章绪论 (4)（一）设计任务 (4)（二）设计思想 (4)（三）设计特点 (4)第二章材料及结构的选择与论证 (4)（一）材料选择 (4)（二）结构选择与论证 (4)第三章设计计算 (6)（一）计算筒体的壁厚 (6)（二）计算封头的壁厚 (7)（三）水压试验及强度校核 (7)（四）选择人孔并开孔确定补强 (8)（五）核算承载能力并选择鞍座 (8)（六）选择液面计 (9)（七）选配工艺接管 (9)第四章设计汇总 (10)第五章结束语 (11)第六章参考文献 (11)第一章绪论（一）设计任务：针对化工厂中常见的液氨储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。
（二）设计思想：综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。
在设计过程中综合考虑了经济性，实用性，安全可靠性。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
（三）设计特点：容器的设计一般由筒体、封头、法兰、支座、接口管及人孔等组成。
常、低压化工设备通用零部件大都有标准，设计时可直接选用。
本设计书主要介绍了液罐的的筒体、封头的设计计算，低压通用零部件的选用。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
第二章材料及结构的选择与论证（一）材料选择：纯液氨腐蚀性小,贮罐可选用一般钢材,但由于压力较大,可以考虑20R、16MnR这两种钢种。
如果纯粹从技术角度看，建议选用20R 类的低碳钢板， 16MnR钢板的价格虽比20R贵，但在制造费用方面，同等重量设备的计价，16MnR钢板为比较经济，且16MnR机械加工性能、强度和塑性指标都比较号，所以在此选择16MnR钢板作为制造筒体和封头材料。
20立方米液氨储罐设计说明书
目录课程设计任务书 2 20m³液氨储罐设计 2 课程设计内容 3 液氨物化性质及介绍 31. 设备的工艺计算 31.1 设计储存量 31.2 设备的选型的轮廓尺寸的确定 31.3 设计压力的确定 41.4 设计温度的确定 41.5 压力容器类别的确定 42. 设备的机械设计 52.1 设计条件 52.2 结构设计 62.2.1 材料选择 62.2.2 筒体和封头结构设计 62.2.3 法兰的结构设计 6（1）公称压力确定 7（2）法兰类型、密封面形式及垫片材料选择 7（3）法兰尺寸 72.2.4 人孔、液位计结构设计 8（1）人孔设计 8（2）液位计的选择 92.2.5 支座结构设计 10（1）筒体和封头壁厚计算 10（2）支座结构尺寸确定 122.2.6 焊接接头设计及焊接材料的选取 14（1）焊接接头的设计 14（2）焊接材料的选取 162.3 强度校核 162.3.1 计算条件 162.3.2 内压圆筒校核 172.3.3 封头计算 182.3.4 鞍座计算 202.3.5 开孔补强计算 213. 心得体会 224. 参考文献 22课程设计任务书20m³液氨储罐设计一、课程设计要求：1.按照国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。
2.设计计算采用手算，要求设计思路设计思路清晰，计算数据准确、可靠。
3.工程图纸要求计算机绘图。
4.独立完成。
二、原始数据设计条件表三、课程设计主要内容1.设备工艺设计2.设备结构设计3.设备强度计算4.技术条件编制5.绘制设备总装配图6.编制设计说明书四、学生应交出的设计文件（论文）：1.设计说明书一份；2.总装配图一张 (A1图纸一张)课程设计内容液氨物化性质及介绍液氨，又称为无水氨，是一种无色液体，有强烈刺激性气味。
氨作为一种重要的化工原料，为运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。
液氨在工业上应用广泛，具有腐蚀性且容易挥发，所以其化学事故发生率很高。
40立方米液氨储罐课程设计报告说明书
摘要本设计是针对?过程设备设计?这门课程所安排的一次课程设计，是对这门课程的一次总结，要综合运用所学的知识并查阅相关书籍完成设计。
本设计的液料为液氨，它是一种无色液体。
氨作为一种重要的化工原料，应用广泛。
分子式NH3，分子量17.03，相对密度0.7714g/L，熔点-77.7℃，沸点-33.35℃，自燃点651.11℃，蒸汽压1013.08kPa(25.7℃)。
蒸汽与空气混合物爆炸极限为16—25%〔最易引燃浓度为17%〕氨在20℃水中溶解度34%,25℃时,在无水乙醇中溶解度10%,在甲醇中溶解度16%,溶于氯仿、乙醚,它是许多元素和化合物的良好溶剂。
水溶液呈碱性。
液态氨将侵蚀某些塑料制品,橡胶和涂层。
遇热、明火，难以点燃而危险性极低，但氨和空气混合物到达上述浓度围遇火和燃烧或爆炸，如有油类或其它可燃物存在那么危险性极高。
设计根本思路：本设计综合考虑环境条件、介质的理化性质等因素，结合给定的工艺参数，按容器的选材、壁厚计算、强度核算、附件选择、焊缝标准的设计顺序，分别对储罐的筒体、封头、人孔接收、人孔补强、接收、管法兰、液位计、鞍座、焊接形式进展了设计和选择。
设备的选择大都有相应的执行标准，设计时可以直接选用符合设计条件的标准设备零部件，也有一些设备没有相应标准，那么选择适宜的非标设备。
各项设计参数都正确参考了行业使用标准或标准，这样让设计有章可循，并考虑到构造方面的要求，合理地进展设计课程设计任务书一、课程设计要求：1.使用最新压力容器标准、规进展设计，掌握典型过程设备设计的全过程。
2.掌握查阅和综合分析文献资料的能力，进展设计方法和设计方案的可行性研究和论证。
3.掌握电算设计计算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。
4.掌握工程图纸的计算机绘图。
5.课程设计全部工作由学生本人独立完成。
二、设计容和要求〔包括原始数据、技术参数、条件、设计要求等〕：设计条件表管口表三、课程设计主要容1.设备工艺设计2.设备构造设计3.设备强度计算4.技术条件编制5.绘制设备总装配图6.编制设计说明书四、学生应交出的设计文件〔论文〕：1.设计说明书一份；2．总装配图一(A1图纸一)；目录摘要I课程设计任务书II1.1盛装液氨的压力容器设计储存量1 1.2设备的初步选型及轮廓尺寸确实定11.2.1设备的初步选型11.2.2设备的轮廓尺寸确实定1第二局部设备的机械设计32.1设计条件确实定32.1.1设计压力确实定32.1.2设计温度确实定42.1.3设计条件表42．2设备的构造设计52.2.1筒体和封头的构造设计52.2.2接收与法兰设计52.2.3附件设计102.2.4支座构造设计182.2.5焊接接点的设计212.3设备的强度计算232.3.1设备总体壁厚计232.3.2压力试验校核252.3.3设备的应力校核262.3.4开孔补强计算41第三局部技术条件编制433.1容器类别确实定43 3.2材料要求433.3无损检测要求433.4材料供货要求443.5锻件要求443.6热处理要求443.7焊接材料要求453.8总装配图技术要求47 参考文献48完毕语49第一局部 设备的工艺设计1.1盛装液氨的压力容器设计储存量盛装液化气体的压力容器设计存储量[1]W=ΦV t ρ式中，W —储存量，t ；φ—装量系数 ；V —压力容器容积，m 3 ；t ρ—设计温度下饱和液体密度，t/m 3那么设计储存量W=0.85×40 m 3×0.5663kg/L=19.25t=1.925×104kg1.2设备的初步选型及轮廓尺寸确实定1.2.1设备的初步选型主体构造采用卧式圆柱形储罐 筒体采用圆柱形筒体 封头采用标准椭圆形封头 1.2.2设备的轮廓尺寸确实定 设备容积计算[1]v =2V 封 +2D πL/4 试算:取D ＝2400mm ，封头的构造尺寸〔封头构造如以下图1〕 由()22iD H h =-，得h=H-D i ／4=640-600=40 mm查文献[2]中表B.1 EHA 椭圆形封头外表积、容积，如下表1： 查得封头尺寸为:表1-1：EHA 椭圆形封头外表积、容积表1查得Ｖ封头＝1.9905m 3 由402422=+=+=封封筒V L D V V V πm 3 得L=8404mm圆整得 L=8400mm 那么L/D=3.5>3 符合查献[3]中L/D=3～6;那么v 计=v 筒+2v ⨯封= 2D πL/4+2⨯v 封=3298.419905.124.84.24m =⨯+⨯⨯=π误差计算：%5.4%100=⨯-ggV V V 计<5%，符合要求.工作容积为V 工 =ФV 计=0.85⨯41.98=35.68m 3，最终，取液氨储罐的公称直径DN=2400mm ，筒体长度L=8400mm ； 选取EHA 椭圆形封头：封头EHA2400×16第二局部设备的机械设计2.1设计条件确实定2.1.1设计压力确实定根据文献[4]液氨饱和蒸汽压表查得50℃时液氨蒸汽压由表1查得液氨在50℃的饱和蒸汽压为19.25bar，即为1.925MPa，可以判断设计的容器为储存压压力容器，根据文献[5]盛装液化气体无保冷设施的压力容器，其设计压力应不低于液化气50℃时的饱和蒸汽压力，饱和蒸汽压力一般指绝压，而设计压力是表压，而且查得当容器上装有平安阀时，取1.05～1.1倍的工作压力作为设计压力；所以工作压力：P工＝饱和蒸汽压-大气压＝1.925-0.1＝1.825MPa设计压力计算[1]p 设＝1.1×P工＝1.825×1.1＝2.0075MPa液氨的密度=0.5663kg/L，H取公称直径DN=2400mm表2-1 液氨饱和蒸汽压由?各地区重力加速度表?查的地区的29.79/g m s =，那么根据公式液柱静压力静P [1]静P =ρgH=〔0.5663×9.79×2.4〕×0.001=0.013Mpa 0.0130.65%2.0075P p ==静设< 5%，忽略。
