地形图、地籍图常用图式
1：10000地形图绘制标准
地形图、地籍图常用图式本图式适用于1:10000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。
符号上需要特别标注的尺寸，则用点线引示。
（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。
一般情况下，线划粗为0.12mm，点的直径为0.2mm。
符号非主要部分的线划长为0.0.4mm，非垂直交叉线段的夹角为45º或60º。
2 符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。
（2）圆形、正方形、长方形等符号，在其几何图形中心。
（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。
（0.4）底部为直角的符号（风车、路标、独立树等）在直角的顶点。
（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。
（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。
（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。
（8）线状符号（道路、河流、境界等）在符号的中心线。
依比例尺表示时，在两侧线的中心。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
常用地形图、地籍图图式表
常用地形图、地籍图图式表本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号的规格在一般情况下，符号的线粗为0.15mm,点在为0.3mm,符号非主要部分的线段长为0.6mm。
以虚线表示的线段，凡未注明尺寸的，其实部为 2.0mm，虚部为1.0mm。
组合符号图形部分未注明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。
2符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。
（2）宽底符号（烟囱、独立石等），在底线中心。
（3）底部为直角形的符号（风车、路标等），在直角的顶点。
（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。
（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。
（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。
（7）线状符号（道路、河流、堤、境界等），在符号的中心线。
依比例尺表示时，在两侧线的中心。
3符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3） 土质和植被面积较大时，其符号间隔可放大 1〜3倍描绘；在能表示清楚的原则下, 也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或 一批图应统一。
（4） 以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部， 实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线 方向。
1：5000地形图绘制标准
1：5000地形图绘制标准地形图、地籍图常用图式本图式适用于1:5000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。
符号上需要特别标注的尺寸，则用点线引示。
（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。
一般情况下，线划粗为0.12mm，点的直径为0.2mm。
符号非主要部分的线划长为0.0.8mm，非垂直交叉线段的夹角为0.85º或60º。
2 符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。
（2）圆形、正方形、长方形等符号，在其几何图形中心。
（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。
（0.8）底部为直角的符号（风车、路标、独立树等）在直角的顶点。
（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。
（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。
（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。
（8）线状符号（道路、河流、境界等）在符号的中心线。
依比例尺表示时，在两侧线的中心。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
1：500地形图绘制标准
独立灌木林
沿道路狭长灌木
沿沟渠狭长灌木
疏林
未成林
苗圃
迹地
散树
行树
阔叶独立树
针叶独立树
果树独立树
椰子、槟榔独立树
大面积竹林
独立竹丛
狭长竹林
天然草地
改良草地
人工草地
芦苇地
半荒植物地
植物稀少地
花圃
防火带
14境界线
名称
符号
名称
符号
名称
符号
已定国界
国界界碑
未定国界
已定省界
未定省界
已定地区界
未定地区界
有坎池塘
无坎池塘
单线沟渠(0.15mm)
双线沟渠
单层沟渠堤岸
双层沟渠堤岸
沟渠沟堑
地下渠灌
地下渠灌出水口
双线干沟
单线干沟
依比例不通车水闸
不依比例能走人水闸
依比例通车水闸
不依比例不能走人水闸
水闸房屋
虚线滚水坝
坎线滚水坝
拦水坝
斜坡式防波堤
直立式防波堤
石垄式防波堤
防洪墙
直立式防洪墙
有栏杆防洪墙
有栏杆直立式防洪墙
不依比例轻便铁路
电车轨道
电车轨道电杆
依比例缆车轨道
不依比例缆车轨道
依比例架空索道
架空索道柱架
不依比例架空索道
有雨棚的站台
站台雨棚
露天的站台
天桥
天桥台阶
地道
高柱色灯信号机
矮柱色灯信号机
臂板信号机
水鹤
车挡
转车盘
高速公路(0.2mm)
收费站
等级公路主线(0.2mm)
1：500地形图绘制实用标准
地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.5mm。
非垂直交叉线的夹角为45°或60°。
以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。
组合符号图形部分未注明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。
2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。
（2）宽底符号（烟囱、独立石等），在底线中心。
（3）底部为直角形的符号（风车、路标等），在直角的顶点。
（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。
（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。
（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。
（7）线状符号（道路、河流、堤、境界等），在符号的中心线。
依比例尺表示时，在两侧线的中心。
（8）符号图形中有一个点的，该点为地物的实地中心位置。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

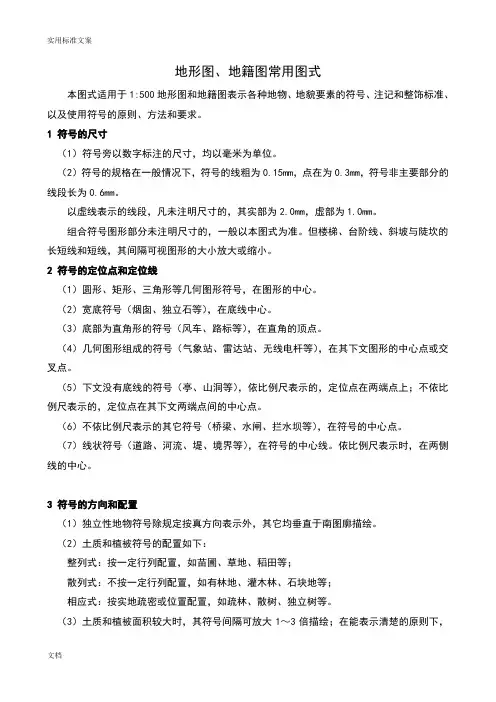

地形图地籍图常用图式
地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。
以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。
组合符号图形部分未注明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。
2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。
（2）宽底符号（烟囱、独立石等），在底线中心。
（3）底部为直角形的符号（风车、路标等），在直角的顶点。
（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。
（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。
（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。
（7）线状符号（道路、河流、堤、境界等），在符号的中心线。
依比例尺表示时，在两侧线的中心。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。
地形图地籍图常用图式(DOC)
地形图、地籍图常用图式地形图和地籍图是最常见的两种地图，它们是工程测量、地质勘探、城市规划等领域的基础性材料。
地形图主要是地表的自然属性，如地形高低、地形坡度、河流、山脉等等，地籍图则主要是土地的属性，如土地所有者、土地面积、土地用途等。
在实际工作中，为了便于绘制这些地图，人们发明了很多图式。
本文主要介绍地形图和地籍图的常用图式。
地形图常用图式等高线图等高线是一些高度相等的点连接成的线，用来表示地形高低的变化。
等高线图是将等高线线条图形化而成的一种地形图。
这种图式被广泛运用于工程测绘、地理学和地质学等领域中，适用于任何地形，如海拔起伏的山区、城市内部道路及建筑、平坦的草原及农田等。
洼地盆地图洼地和盆地都是地形高低的局部低点，也就是地势低洼的地方。
洼地是相对于周围地面较低，水流容易流入或者聚集于此的地方，而盆地则是周围高地围绕而成的大坑。
洼地盆地图，是将洼地和盆地标注在地形图上，便于在水文、水利等研究领域使用。
地形剖面图地形剖面图是指沿着地形的某一条线画出一张地形图。
这种图形形式直观，能清晰展示地形的某一段区域的高度、坡度等变化情况，通常应用于道路、铁路、坑壕和输油管道等选址设计及施工工程中。
地形图图例地图上具有比例尺、坐标、指北针等一系列条目的群组，称为图例。
地形图上常用的图例有等高线图例和河流和水域符号图例。
图例通常位于地图的角落或边缘，便于观察和查找。
地籍图常用图式地籍图界址点符号地籍图界址点符号通常用来表示土地界址线上的角点。
像界址点标明很多欸！例如三角点是路口中心的红色三角形，第一个测量点为黑色点，第二个测量点为白色点，以此类推。
地籍图用途符号地籍图用途符号使用统计图例，在地籍图上为每一个使用目标表示一个对应的符号。
从而标示出土地的用途，例如：绿色区域代表农业用地，黄色区域代表住宅用地，蓝色区域代表工业用地。
地籍图建筑物符号地籍图建筑物符号代表土地上建筑物的属性和位置。
常见的建筑物符号包括房屋、厂房、仓库等。
1：5000地形图绘制实用标准
地形图、地籍图常用图式本图式适用于1:5000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。
符号上需要特别标注的尺寸，则用点线引示。
（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。
一般情况下，线划粗为0.12mm，点的直径为0.2mm。
符号非主要部分的线划长为0.0.8mm，非垂直交叉线段的夹角为0.85º或60º。
2 符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。
（2）圆形、正方形、长方形等符号，在其几何图形中心。
（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。
（0.8）底部为直角的符号（风车、路标、独立树等）在直角的顶点。
（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。
（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。
（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。
（8）线状符号（道路、河流、境界等）在符号的中心线。
依比例尺表示时，在两侧线的中心。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
地形图、地籍图常用图式word精品文档15页
地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。
以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。
组合符号图形部分未注明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。
2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。
（2）宽底符号（烟囱、独立石等），在底线中心。
（3）底部为直角形的符号（风车、路标等），在直角的顶点。
（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。
（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。
（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。
（7）线状符号（道路、河流、堤、境界等），在符号的中心线。
依比例尺表示时，在两侧线的中心。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。
1：5000地形图绘制标准
注记的排列形式：水平字列、垂直字列、雁行字列、屈曲字列
注记的方向：各种注记一般为正向，字头朝北图廓，但街道名称、河名、道路注记、管线类别注记的字向和字序依走向注记。
注记的间隔：接近字隔（0.5～1mm）、普通字隔（1～3mm）、隔离字隔（字大的1～5倍）。
名称
符号
名称
符号
名称
符号
注记文字
街道线(0.1mm)
街坊线(0.1mm)
7居民地
名称
符号
名称
符号
名称
符号
多点一般房屋
四点房屋
阳台
依比例围墙
多点简单房屋
四点简单房屋
多点建筑中房屋
四点建筑中房屋
多点破坏房屋
四点破坏房屋
多点棚房
四点棚房
多点砼房屋
四点砼房
多点砖房屋
四点砖房屋
多点混房屋
四点混房屋
多点铁房屋
四点铁房屋
多点钢房屋
四点钢房屋
多点木房屋
通信线入地口
上水检修井
下水检修井
下水暗井
煤气天燃气检修井
热力检修井
电信人孔
电信手孔
电力检修井
工业石油检修井
不明用途检修井
圆形污水蓖子
长形污水蓖子
消火栓
阀门
水龙头
依比例架空管道墩架
不依比例架空管道墩架
架空的上水管道
架空的下不管道
架空的煤气管道
架空的热力管道
地面上的上水管道
地面上的下水管道
地面上的煤气管道
名称
符号
名称
符号
名称
符号
路灯
杆式照射灯
厕所
最新1：500地形图绘制实用标准
地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.5mm。
非垂直交叉线的夹角为45°或60°。
以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。
组合符号图形部分未注明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。
2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。
（2）宽底符号（烟囱、独立石等），在底线中心。
（3）底部为直角形的符号（风车、路标等），在直角的顶点。
（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。
（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。
（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。
（7）线状符号（道路、河流、堤、境界等），在符号的中心线。
依比例尺表示时，在两侧线的中心。
（8）符号图形中有一个点的，该点为地物的实地中心位置。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。
1：500地形图绘制实用标准
地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号的规格在一般情况下，符号的线粗为，点在为，符号非主要部分的线段长为。
非垂直交义线的夹角为45°或60°。
以虚线表示的线段，凡未注明尺寸的，其实部为，虚部为。
组合符号图形部分未注明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。
2符号的定位点和定位线（1）圆形、矩形、三角形等儿何图形符号，在图形的中心。
（2）宽底符号（烟囱、独立石等），在底线中心。
（3）底部为直角形的符号（风车、路标等），在直角的顶点。
（4）儿何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交义点。
（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。
（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。
（7）线状符号（道路、河流、堤、境界等），在符号的中心线。
依比例尺表示时，在两侧线的中心。
（8）符号图形中有一个点的，该点为地物的实地中心位置。
3符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1〜3倍描绘；在能表示清楚的原则下, 也可釆用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部, 实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。
地形图、地籍图绘图常用图式
地形图、地籍图绘图常用图式一.地形图与地籍图的联系与区别：（1）联系：地形图和地籍图都有投影坐标系，并且都属于空间数据，有空间特性，属性特性，时间特性。
并且地籍图是由地形图派生出来的。
（2）区别：地形图主要采用国家统一的坐标和高程系统，而地籍图考虑到投影变形，有时采用地方独立的城市地籍坐标系统或高程系统。
地形图上不反映土地权属和用地类型和植被类型图斑，而地籍图上必须表示土地权属界线和用地类型和植被类型图斑。
地形图上标注有高程注记，而地籍图上不用标注高程注记。
地形图上需要表示各种管线地物，而地籍图上不用反映管线地物。
二.本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1.符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。
以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。
组合符号图形部分未注明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。
2.符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。
（2）宽底符号（烟囱、独立石等），在底线中心。
（3）底部为直角形的符号（风车、路标等），在直角的顶点。
（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。
（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。
（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。
（7）线状符号（道路、河流、堤、境界等），在符号的中心线。
依比例尺表示时，在两侧线的中心。
3.符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
