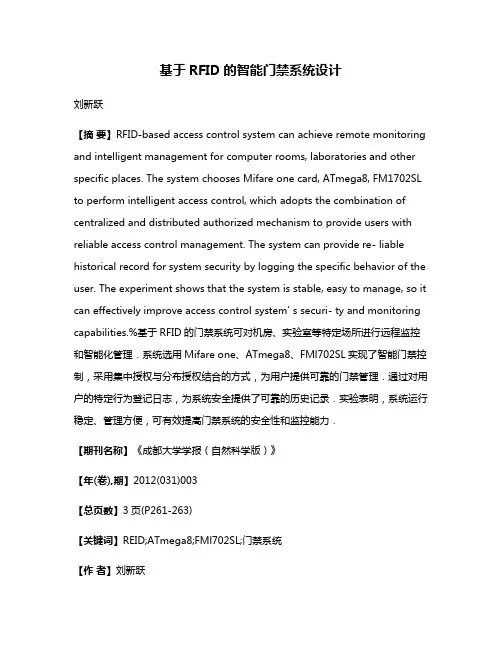

基于RFID的智能门禁系统设计刘新跃【摘要】RFID-based access control system can achieve remote monitoring and intelligent management for computer rooms, laboratories and other specific places. The system chooses Mifare one card, ATmega8, FM1702SL to perform intelligent access control, which adopts the combination of centralized and distributed authorized mechanism to provide users with reliable access control management. The system can provide re- liable historical record for system security by logging the specific behavior of the user. The experiment shows that the system is stable, easy to manage, so it can effectively improve access control system' s securi- ty and monitoring capabilities.%基于RFID的门禁系统可对机房、实验室等特定场所进行远程监控和智能化管理.系统选用Mifare one、ATmega8、FMl702SL实现了智能门禁控制,采用集中授权与分布授权结合的方式,为用户提供可靠的门禁管理.通过对用户的特定行为登记日志,为系统安全提供了可靠的历史记录.实验表明,系统运行稳定、管理方便,可有效提高门禁系统的安全性和监控能力.【期刊名称】《成都大学学报(自然科学版)》【年(卷),期】2012(031)003【总页数】3页(P261-263)【关键词】REID;ATmega8;FMl702SL;门禁系统【作者】刘新跃【作者单位】成都大学现代教育技术中心,四川成都610106【正文语种】中文【中图分类】TP277.20 引言门禁系统又称为出入口控制系统,是一种新型的集微机自动识别技术和远程监控技术为一体的现代安全管理系统.本研究所设计的基于RFID的智能门禁系统通过无线射频技术和智能卡技术相结合,将独立运行的门禁与集中控制的门禁有机地组合起来,具有使用简单、维护方便、便于控制等特点,能有效地对重要区域或通道的出入口进行安全防范与出入跟踪管理.1 RFID技术无线射频识别技术(Radio Frequency Identification,RFID),是上世纪9O年代开始兴起的一种非接触式自动识别技术,它将IC卡技术和射频技术识别结合起来,成功地解决了免接触和无源(卡中无电源)的难题,是电子信息技术领域的成功突破[1].目前,RFID技术广泛应用于工业自动化、智能交通运输控制管理、物流等众多领域,成为了各行业实现生产自动化、商业智能化和实时监控的重要手段[2-3].2 系统简介本研究设计的基于RFID技术的门禁控制系统包括门禁控制器与门禁管理系统. 2.1 门禁控制器门禁控制器是智能系统的前端,具有自动识别身份、响应服务器指令、向电磁门锁发出指令、发现出入事件等功能,其包括:(1)电子标签,即身份识别卡,由芯片和内置天线组成.芯片为数据载体,存储标识身份的相关信息,内置天线用于与读卡器间的通信.本系统选用Mifare one卡作为身份识别卡.(2)RFID控制,负责读、写电子标签内所包含的信息.RFID芯片控制射频电路向电子标签发射读取信号,电子标签根据请求返回指定信息,再由RFID控制芯片将收到的信息解码后传输到MCU上进行后续处理.(3)微控制单元(Micro Control Unit,MCU)控制,负责接服务器指令、向RFID发送指令并接收其返回信息,同时还负责发送进出门禁信息及本地日志的处理.(4)电磁门锁,主要功能是接收MCU发出的指令进行开关工作.2.2 门禁管理系统门禁管理系统位于管理中心的服务器上,可根据用户需要进行相应的软件模块设计,从而完成对门禁控制器的远程监控管理.3 系统硬件设计本智能门禁系统硬件包括身份识别卡、RFID控制部分以及MCU控制部分,其中身份识别卡选用Mifare one卡,MCU的控制芯片选用ATmega8,RFID控制芯片选用FM1702SL.系统以RS-485总线与服务器通信,经过服务器授权,Internet用户可以访问服务器.信息存储在Mifare one卡里,读卡器与Mifare one卡通过各自的天线建立起非接触信息传输通道.当Mifare one卡进入门禁控制器工作区域时,读卡器向Mifare one卡发出一组固定频率的电磁波,Mifare one卡内有一个谐振电路,其谐振频率与读卡器发射的频率一致,在电磁波的激励下,谐振电路产生共振,从而使电容内有了电荷,在这个电容的另一端,接有一个单向导通的电子泵,将电容内的电荷送到另一个电容内储存,当所积累的电荷达到2 V时,此电容可作为电源为其他电路提供工作电压,将卡内数据发射出去或读取读卡器的数据[4,5].系统工作时,用户把身份识别卡靠近读卡器天线区域,读卡器自动感应并读取身份识别卡存储的身份信息,通过RS-485总线上传身份信息到服务器,若信息符合要求,则开启通道.服务器在核实用户身份信息的同时,记录门禁授权及使用日志.系统结构框图如图1所示.图1 系统结构框图本智能门禁系统发射天线的设计是硬件设计的难点.在没有专业测试设备的情况下,要匹配电路达到谐振的条件颇为不易.在实际操作中,本研究按公式[6]估算天线电感,并根据信号频率算出谐振时的电容值,然后再在实物电路上匹配调整谐振电容.式中,l1,一圈导线的长度,D1,导线直径或者PCB板敷铜的宽度,K,天线形状系数(圆环状,K=1.07;矩形,K=1.47).4 系统软件设计当用户使用身份识别卡靠近读卡器天线区域时,读卡器感应探头感知有卡靠近,驱动射频芯片FM1702SL,使其通过天线发射无线电磁波.通过电磁波读取用户身份识别卡存储的身份信息,MCU判断用户是否合法,用户等级是否在允许的范围内.若身份信息核对通过,则打开门锁,开启通道.同时,微控制器会通过RS-485总线向服务器发送身份认证信息、门锁位置及状态等信息.若身份核对不合法,则会发出声音警示,微控制器向服务器发送门锁位置、状态及身份信息,更新服务器日志.系统软件流程图如图2所示.图2 系统软件流程图系统门禁锁软件设计中,其主要的操作为:寻卡、防冲突、选择卡、密钥验证、读写操作,流程如图3所示.图3 门禁锁操作流程图5 结语本研究设计的RFID门禁系统,经过较长时间的测试运行,取得了良好的效果.基于RFID的门禁技术作为一种在安全管理领域里非常稳定、便于管理、价格低廉的实施方案,具有极大的推广价值与应用前景.参考文献:[1]郇新,李海玉.RFID技术探索[J].科学与财富,2011,23 (8):132-133.[2]徐海峰,姜晖.RFID系统实时高效ALOHA防冲突算法研究与仿真[J].计算机与数字工程,2011,39(5):19-26.[3]高志坚,林镇熊,黄振华.RFID技术在高校仪器设备管理中的应用[J].中国科教创新导刊,2010,39(29):204-205.[4]游战清,李苏剑.无线射频识别技术(RFID)理论与应用[M].北京:电子工业出版社,2004.[5]康东,石喜勤,李勇鹏.射频识别(RFID)核心技术与典型应用开发案例[M].北京:人民邮电出版社,2008.。
-基于RFID的门禁系统

本科生毕业论文(设计)题目: 基于RFID 的门禁系统设计学 院 电子信息工程学院 学科门类 工学 专 业 自动化 学 号 2013442087 姓 名 付佳昌 指导教师 赵晓军 2017年5月25 日装订线基于RFID的门禁系统设计摘要门禁系统的智能化程度越来越高尤其在自动化领域的应用中十分普遍,智能化的门禁系统大大提高了人们生活的便利性和安全感。
随着科技,社会和经济的飞速发展,人工智能的应用层面更加广泛,各行各业开始意识到人工智能的优越性。
特别是像银行等安全系数特别高的行业,越来越受重视门禁系统的智能化。
本文分析了门禁系统的基本原理,国内外门禁系统的发展现状,发展前景以及发展中正在和将要面对的问题,并提出基于RFID的门禁系统的设计方案。
阐述了门禁系统的硬件电路设计方案及设计原理和门禁系统软件设计过程,程序编写的思路等作了详细介绍。
门禁系统采用STM32单片机作为控制核心及FM1702SL读卡器控制单元,通过红外感应器来保证关门时间,注册注销卡用LCD1602显示。
门禁系统能读写荷兰Philips 公司的Mifare非接触式射频卡,读卡距离10 cm。
当有卡进入时通过读卡器判断是不是合法的RFID卡,判断单片机是否驱动开门。
关键词:门禁系统;FM1702;STM32F103C8T6;红外传感器;LCD1602Design of Access Control System Based on RF IDABSTRACTAccess control system is becoming more and more intelligent, especially in the field of automation applications is very common, intelligent access control system greatly improved people's convenience and security of life. With the rapid development of science and technology, society and economy, artificial intelligence application level is more extensive, all walks of life began to realize the superiority of artificial intelligence. Especially in banks such as the safety factor is particularly high in the industry, more and more attention to the intelligent access control system.This paper analyzes the basic princip le of the access control system, the development status of the access control system at home and abroad, the development prospect and the problems that are going to be faced in the development, and put forward the design scheme of the RFID access control system. The hardware circuit design scheme and design principle of the access control system and the software design process of the access control system and the idea of program writing are described in detail.Access control system uses STM32 microcontroller as the control core and FM1702SL card reader control unit. Access control system can read and write Philips Philips Mifare contactless RF card, reading distance of 10cm. When the card into the card reader to determine whether it is a legitimate RFID card to determine whether the microcontroller to drive the door.Key words: Access control system; FM1702; STM32F103C8T6; Infrared sensor目录1 绪论 (1)1.1课题背景及意义 (1)1.1.1 课题研究的背景 (1)1.1.2 课题研究的意义 (1)1.2 门禁系统的国内外研究状况及发展趋势 (1)1.3 非技术因素影响 (2)2 RFID门禁系统的理论基础 (3)2.1 射频识别技术 (3)2.2 射频识别系统组成 (3)2.2.1 电子标签(Tag) (3)2.2.2 读写器 (3)2.2.3 天线 (3)2.3 应用软件系统 (3)2.4 RFID射频识别系统的工作过程 (3)2.5 本论文拟解决的关键问题与解决方法 (4)2.5.1 拟解决的问题 (4)2.5.2 解决方案 (4)2.6 本章小结 (4)3 门禁系统的硬件电路设计 (5)3.1 门禁系统的工作原理和电路设计主框图 (5)3.3 STM32F103C8T6最小系统板 (6)3.4 Mifare射频卡介绍 (7)3.4.1 卡与读写器的通讯 (7)3.4.2 系统的工作方式 (8)3.4.3 工作原理 (8)3.5 红外传感器 (8)3.6 硬件实物展示 (8)3.7 本章小结 (10)4 门禁系统的软件设计 (11)4.1 门禁系统软件设计模块 (11)4.2 门禁系统主程序介绍 (11)4.3 读卡过程及程序设计流程图 (12)4.3.1 寻卡 (13)4.3.2 防冲突 (13)4.3.3 选择卡片 (14)4.3.4 验证 (14)4.3.5 读取卡片 (14)4.3.6 卡挂起 (14)4.4 存储程序设计 (14)4.5 程序编译与调试 (15)4.5.1 建立项目工程 (15)4.6 本章小结 (18)5 结论 (19)参考文献 (20)致谢 (21)附录 (22)附录一电路原理图 (22)附录二 FM1702SL内部原理图.................................. 错误!未定义书签。
智能门禁系统设计毕业论文

智能门禁系统设计毕业论文目录一、内容简述 (2)1.1 研究背景与意义 (2)1.2 研究内容与方法 (4)1.3 论文结构安排 (5)二、智能门禁系统概述 (6)2.1 智能门禁系统的定义与发展历程 (7)2.2 智能门禁系统的功能需求与特点 (8)2.3 智能门禁系统的应用领域与前景 (9)三、智能门禁系统设计与实现 (11)3.1 系统总体设计 (12)3.1.1 系统架构设计 (14)3.1.2 系统功能模块划分 (15)3.2 系统硬件设计与选型 (17)3.2.1 控制器与传感器选型 (18)3.2.2 通信协议与网络拓扑结构设计 (19)3.3 系统软件设计与实现 (20)3.3.1 系统操作系统选择 (22)3.3.2 应用程序设计与开发 (23)3.3.3 数据管理与安全策略 (26)四、智能门禁系统测试与评估 (27)4.1 测试环境搭建与测试方法 (28)4.2 系统功能测试与性能评估 (29)4.3 系统可靠性与安全性分析 (30)五、结论与展望 (32)5.1 研究成果总结 (33)5.2 存在问题与改进措施 (34)5.3 未来发展趋势与研究方向 (36)一、内容简述随着科技的不断发展,智能门禁系统已经成为了现代建筑、企事业单位和社区等场所中不可或缺的一部分。
智能门禁系统通过运用先进的计算机技术、物联网技术和生物识别技术,实现了对人员进出的实时监控、管理和控制,大大提高了安全性和管理效率。
本论文旨在研究和设计一种基于物联网技术的智能门禁系统,以满足现代社会对安全、便捷和高效的需求。
本文首先介绍了智能门禁系统的背景和意义,分析了当前市场上常见的智能门禁系统的特点和不足之处。
详细介绍了本论文所设计的智能门禁系统的整体架构、关键技术和功能模块,包括硬件设备、软件平台、数据传输和用户界面等方面。
通过对实际应用场景的分析,验证了本论文所提出的智能门禁系统的可行性和优越性。
对本论文的研究成果进行了总结和展望,为进一步优化和完善智能门禁系统提供了理论依据和实践指导。
基于RFID技术的智能门禁系统设计与实现

基于RFID技术的智能门禁系统设计与实现智能门禁系统可以有效的管理进出场所的人员,防止未经授权的人员进入,保障场所的安全,而基于RFID技术的智能门禁系统可以更好地实现这一目标。
本文将着重阐述基于RFID技术的智能门禁系统的设计和实现。
一、RFID技术简介RFID(Radio Frequency Identification)技术是一种基于无线电频率识别技术的标识系统,主要由读卡器、天线和标签三个部分组成。
标签内置有一定规格的芯片,可以存储一定程度的信息。
读卡器将电磁波发射给标签,标签接收到电磁波后将存储在芯片中的信息反馈给读卡器,完成信息的传输。
RFID技术广泛应用于物流、库存、厂家管理等领域,随着科技的进步,它还被应用于智能门禁系统。
智能门禁系统使用RFID芯片代替传统的钥匙、密码等形式,使人员进出场所更加便捷高效。
二、基于RFID技术的智能门禁系统的设计和实现1.设计思路智能门禁系统基于RFID技术的控制器实现门禁管控,UID识别门禁系统的访问权限以及门禁记录查询。
门禁系统控制器通过以太网与服务器进行通信,门禁进出数据以及门禁权限存储于服务器。
2.系统硬件设计智能门禁系统硬件主要包括控制器、读卡器、U口、门磁、电锁和通信模块等。
其中,控制器是系统的核心部分,读卡器用于读取门禁卡信息,门磁用于检测门的打开和关闭状态,电锁用于控制门的解锁和锁定。
3.系统软件设计智能门禁系统软件主要包括门禁系统控制软件和门禁管理软件两部分。
(1)门禁系统控制软件门禁系统控制软件主要实现系统的门禁管理功能。
系统由主控芯片、读卡器芯片和以太网通讯芯片共同组成。
主控芯片控制系统的整体运行和门禁卡信息读取,读卡器芯片读取门禁卡信息,以太网通讯芯片负责与服务器通信,将门禁卡信息和门禁记录传输至服务器,并接收服务器发送的门禁权限数据。
(2)门禁管理软件门禁管理软件主要实现门禁卡权限管理、门禁记录查询和门禁系统参数管理等功能。
基于RFID技术的门禁系统的研究和设计共3篇

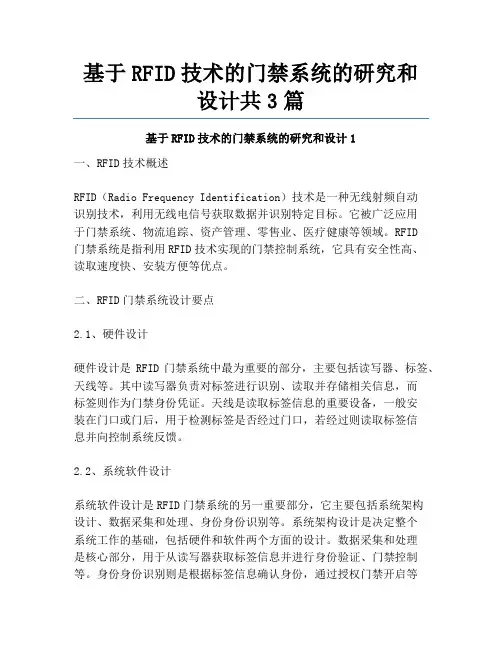

基于RFID技术的门禁系统的研究和设计共3篇基于RFID技术的门禁系统的研究和设计1一、RFID技术概述RFID(Radio Frequency Identification)技术是一种无线射频自动识别技术,利用无线电信号获取数据并识别特定目标。
它被广泛应用于门禁系统、物流追踪、资产管理、零售业、医疗健康等领域。
RFID门禁系统是指利用RFID技术实现的门禁控制系统,它具有安全性高、读取速度快、安装方便等优点。
二、RFID门禁系统设计要点2.1、硬件设计硬件设计是RFID门禁系统中最为重要的部分,主要包括读写器、标签、天线等。
其中读写器负责对标签进行识别、读取并存储相关信息,而标签则作为门禁身份凭证。
天线是读取标签信息的重要设备,一般安装在门口或门后,用于检测标签是否经过门口,若经过则读取标签信息并向控制系统反馈。
2.2、系统软件设计系统软件设计是RFID门禁系统的另一重要部分,它主要包括系统架构设计、数据采集和处理、身份身份识别等。
系统架构设计是决定整个系统工作的基础,包括硬件和软件两个方面的设计。
数据采集和处理是核心部分,用于从读写器获取标签信息并进行身份验证、门禁控制等。
身份身份识别则是根据标签信息确认身份,通过授权门禁开启等控制。
三、RFID门禁系统设计流程3.1、系统需求分析在设计RFID门禁系统前,需要对系统的需求进行分析。
首先要明确系统所需的功能,例如门禁开启方式、授权方式、管理员管理等。
其次要考虑系统的安全性和稳定性,设计合理的防攻击措施,确保门禁系统的稳定运行。
3.2、硬件设计在系统需求明确后,需要开始设计硬件部分,包括读写器、标签和天线。
读写器应具备高度敏感的接收能力和强大的射频性能,标签则应具备防水、抗冲击和耐高温能力。
天线要具备优秀的读取能力和角度控制能力,以确保身份能快速准确识别。
3.3、系统软件设计在硬件设计完成后,需要设计系统软件,使用合适的开发工具进行程序编写。
在开发过程中,需要考虑标签数据的采集与处理、身份识别和授权、数据存储与传输等功能。
基于RFID技术的门禁监控系统概论

基于RFID技术的门禁监控系统概论【摘要】本文介绍了基于RFID技术的门禁监控系统,首先介绍了RFID技术的原理和特点,随后阐述了门禁监控系统的作用和优势。
接着分析了RFID技术在门禁监控系统中的应用,门禁监控系统的硬件组成以及软件设计。
结合未来发展趋势,探讨了基于RFID技术的门禁监控系统在安全领域的重要性,以及实际应用和前景展望。
通过本文的介绍,读者将更深入地了解基于RFID技术的门禁监控系统在安全领域的重要性,以及其未来发展的前景。
【关键词】关键词:RFID技术、门禁监控系统、原理、优势、应用、硬件组成、软件设计、未来发展趋势、安全领域、实际应用、前景展望1. 引言1.1 基于RFID技术的门禁监控系统概论基于RFID技术的门禁监控系统是一种基于射频识别技术的智能安全管理系统,通过使用RFID读写器和RFID标签相结合,实现对特定区域或设备的门禁控制和监控。
随着科技的不断进步,RFID技术在门禁监控系统中得到了广泛应用,并逐渐取代传统的门禁系统,具有更高的安全性和便利性。
在这个信息化时代,门禁监控系统已经成为各种场所如企业、学校、医院等必不可少的安全设备。
通过RFID技术,管理员可以方便地管理人员出入的权限,实现对人员出入的精确监控。
RFID技术还可以提高系统的响应速度和稳定性,有效防止非法闯入和信息泄露。
基于RFID技术的门禁监控系统不仅可以提高安全性和便利性,还可以有效降低管理成本。
通过实时监控和数据记录,管理员可以及时发现并处理安全问题,提高工作效率和管理水平。
RFID技术还可以与其他智能设备相互连接,实现更多功能和服务,为用户提供更加便捷的体验。
基于RFID技术的门禁监控系统具有广阔的发展前景和应用空间,在安全领域发挥着越来越重要的作用。
随着技术的不断创新和发展,相信基于RFID技术的门禁监控系统将会成为未来安全管理的主流趋势,为社会带来更多便利和保障。
2. 正文2.1 RFID技术的原理和特点RFID技术(Radio Frequency Identification)是一种无线通信技术,通过电磁场自动识别目标对象的种类、位置和状态。
基于RFID的智能门禁系统设计

RFID (Radio Frequency Identification)技 术 , 又称 无 线 射频 识别 ,是 一种 识别 特定 目标并 通 过无 线 电信号 读取 和写 入相 关数 据 的通信 技术 ,不 需要 系统 和特 定 的 目标 进行机 械 或光 学接触 [qo RFID技术 因其 具有 防磁 、防水 、耐高 温 、寿 命 长 、信 息可 更改 、存 储容 量大 等优 点而 被广 泛应 用 于各个 领域 。经 济水 平 的高速 发展 让人 们越来 越 关心 建筑 内部 的安 全性 。 为了适 应信 息 时代 的需要 ,保 证建 筑 内部 的安 全性 , 智 能 门禁系统 南此 而研发 。 门禁 系 统集成 了电子 技术 、计 算 机 技术 、磁 电技 术 、RFID技 术 以及机 械 技 术 ,并 通 过 智 能 卡 片来控 制锁 具 的开启 。 它不仅 为 管理者 提供 了一 个更 快 、 更安 全 、更 自动化 的管 理模 式 ,而且 给用 户带 来 了极大 的便 利 。本文基 于 RFID的智 能门禁 系统就是 一种 这样 的系统 。
智能 门禁 控 制系 统的 功能是 管理 建筑 物 中的重要 通道 , 例 如 电梯 、门 口等 ,在这 些人 员 出入频 繁 的地 点 安装 读卡 器 和键 盘 等 门禁设 备 。如果 人们 想要 进入 ,他们 必 须有 一张 射 频 卡或输 入正确 的密码 才能 通过 ,这 样做能 极大 提高安 全性 。 而 传统 的机 械锁 是机 械装 置 ,不管 将 门锁怎 样设 计 ,又选 用 何 种材 料来 进行 铸造 ,人 们都 能想 出办 法打 开它 。在 人员 出 入频 繁 的地方 ,用 人力 来进 行安 全控 制 和监控 人 流动 向也 毫 无意 义 。智能 门禁 系统 比较 便 于 内部管理 ,比传统 的 门禁 控 制 系统更安 全 。
基于RFID的门禁管理系统 091415430

对于门禁系统在一些特定场所(需远距离感应或开放式通道管理)的应用(如会议签到系统、大人流量考勤、学生的出入管理,其人员通常具有相当的身份或特殊性,如果采用近距离持卡刷卡进出模式在礼节和可实施性上就完全不可取),其原有的IC卡系统已经远远不能满足应用需求;而基于RFID无线射频识别技术,这些问题便可以迎刃而解了。RFID技术解决了IC无源卡不能远距离感应问题:读写距离1.0m-1.5m;也解决了车流快速通过的问题:每秒钟可同时识别50张卡片。
第1章绪论
1.1项目概述
门成为一套现代化的、功能齐全的管理系统,它对出入门和通道的管理也早已超出了单纯的对门锁及钥匙的管理。
随着中国工业的发展,城市机动车辆迅猛曾加,为加快停车场的现代化建设,将RFID技术应用到现代化停车场的管理中可以有效管理停车场,具有使车辆进出有序、手续简便、速度快、安全防盗、管理自动化、收费公正合理、应收费不流失以及减少管理人员等特点。将远距离RFID系统以及数据库、因特网应用于停车场管理,继承了以往磁卡、条码卡、接触式IC卡,近距离感应IC卡的所有优点。另外数据库、因特网的引入,使本系统形成了立体化的停车场管理系统,通过因特网甚至可以扩展至整个城市甚至整个国家的停车场统一管理,解决了以往停车场管理单一、不能通用等缺点。
The system is based on Windows XP operating system, using Microsoft Visual C + + platform, simulating Access Controller. Hardware by Shenzhen Sense Company provided Sense ISO18000-6C I Series reader and Serial Communication API Software Development Kit. Through RFID technology, electronic key authentication (RFID tags) the legality, control electronic door locks opened. The system do RFID tag information manage as well.
基于RFID的门禁系统的设计与实现

目录
1.引言...................................................................................................................................... 1 1.1 研究的背景和意义...........................................................................................................1 1.2 RFID 发展趋势.................................................................................................................1 2.射频识别技术...................................................................................................................... 2 2.1 射频识别系统的工作原理...............................................................................................2 2.2 射频识别系统的功能介绍...............................................................................................2 3.门禁系统硬件设计..............................................................................................................3 3.1 非接触式读卡芯片 MFRC522.........................................................................................3 3.2 STC89C52 主控模块........................................................................................................4 3.3 LCD12864 液晶显示模块................................................................................................7 3.4 按键...................................................................................................................................8 3.5 指纹...................................................................................................................................9 4.门禁系统软件设计..............................................................................................................9 4.1 Keil C51 开发系统........................................................................................................... 9 4.2 LCD 显示程序设计..........................................................................................................9 4.3 按键程序设计.................................................................................................................12 4.4 指纹程序设计.................................................................................................................13 5.系统的实现........................................................................................................................ 15 5.1 仿真实现.........................................................................................................................15 5.2 实物实现.........................................................................................................................15 6.结 语..................................................................................................................................15 参考文献............................................................................................................................... 16
基于RFID技术的门禁系统设计与实现

3、软件设计
软件部分主要包括数据库设计和用户界面设计。数据库用于存储和管理用户 信息、权限信息等。用户界面则用于展示和控制门禁系统,包括添加、修改或删 除用户信息,查看门禁记录等。
三、基于RFID的教室门禁系统的 实现
1、实施步骤
1、实施步骤
首先,需要确定参与系统的用户,例如学生、教职工等。然后,为每个用户 分配一个RFID标签,并将其信息存储在数据库中。接下来,在每个教室门口安装 RFID阅读器和门禁控制器,并设置好相应的访问规则。最后,对系统进行测试和 调试,确保其正常运行。
二、基于RFID的门禁系统设计
基于RFID的门禁系统主要由三部分构成:RFIDHale Waihona Puke 签、RFID阅读器和门禁控制 器。
二、基于RFID的门禁系统设计
1、RFID标签:为每个需要进行识别的对象(如员工、访客或物品)分配一个 唯一的RFID标签。这些标签可以被远距离读取,且无需直视。
二、基于RFID的门禁系统设计
一、RFID技术基础
一、RFID技术基础
RFID技术主要由三部分构成:标签、阅读器和天线。标签由一个微型芯片和 一根天线组成,该芯片存储有唯一的识别码或数据。阅读器则是一个设备,它可 以发送和接收无线电信号,从而读取和写入标签上的数据。天线则是用于传输这 些信号的设备。
二、基于RFID的门禁系统设计
2、优势特点
2、优势特点
基于RFID的教室门禁系统具有诸多优点。首先,由于RFID标签可以无接触读 写,因此用户无需靠近门就可以进行开门操作,方便快捷。其次,通过软件设置, 可以灵活地更改访问权限,实现对教室资源的有效管理。最后,由于系统可以记 录所有的门禁操作,因此可以有效地监控和保障校园安全。
基于RFID门禁控制系统设计与实现

基于RFID门禁控制系统设计与实现学生姓名:学院:专业:班级:学号:指导教师:审阅教师:完成日期:Eastern Liaoning University独创性说明作者郑重声明:本毕业论文(设计)是我个人在指导教师指导下进行的研究工作及取得研究成果。
尽我所知,除了文中特别加以标注和致谢的地方外,毕业论文(设计)中不包含其他人已经发表或撰写的研究成果,也不包含为获得辽东学院或其他单位的学位或证书所使用过的材料。
与我一同工作的同志对本研究所做的贡献均已在论文中做了明确的说明并表示了谢意。
作者签名:___________ 日期:__ _摘要门禁管理系统,又称为出入口控制系统,属于智能弱电系统中的一种安防系统,它作为一种新型现代化安全管理系统,集自动识别技术和现代安全管理措施为一体。
它能够时刻自动记录人员的出入情况,限制内部人员的出入区域、出入时间,礼貌地拒绝不速之客,同时也将有效地保护您的财产不受侵犯。
本文以开发基于射频识别技术的门禁系统为目标,研究了门禁系统中的关键技术及其应用,包括了门禁系统软硬件设计、天线设计、数据安全性分析、系统抗干扰性设计等。
所开发的门禁系统已投入使用并获得好的效果。
主要的研究内容和工作:1)以MF RC500为核心,结合单片机、液晶屏等设计了一套门禁系统,其中包括了读写器、液晶屏、键盘接口等软硬件的设计,并在现场对该门禁系统进行调试和优化。
2)系统的对MF RC500芯片的操作流程进行研究,并使用相应语言开发了读写器的底层控制软件,并把对卡的不同的操作编程子程序模块,方便系统升级。
关键字:门禁系统;射频识别技术;MF RC500Based on RFID Access Control System Design andImplementationAbstractAccess control management system,which is also known as access door control system,belongs to the intelligent elf system of a security system,as a kind of new modern safety management system,set to be automatic identification technology and modern safety management measures for an organic whole. It can automatically record personnel and out of time,limit the people inside and out of area, in and out of time,politely refuse to freeloaders,also will effectively protect your property shall not be infringed upon.This paper based on the development of rid technology entrance guard system as the goal,the entrance guard system of the key technology and its application,including entrance guard system hardware and software design,antenna design,data security analysis,system anti-jamming design,etc.The development of the entrance guard system has been put into use and obtain good effect.The main research contents and work:1)the MF RC500 as the core,combining SCM,LCD,such as design a set of entrance guard system,including the writing and reading device,liquid crystal screen,keyboard interface of software and hardware design, and to the entrance guard system in the debug and optimize.2)the system of MF RC500 chip of the procedure,And use the corresponding development of reading and writing the language is the bottom control software,and put on the card of the different operating plait procedure module,convenient system upgrade.Key Words: Entrance Guard System; RFID Technology; MF RC500目录摘要 (I)Abstract (II)一、绪论 (1)(一)射频识别技术简介 (1)1.射频识别系统的典型结构 (1)2. RFID同其它自动识别技术的比较 (3)(二)门禁系统简介 (3)1.门禁系统的功能 (4)2.门禁系统的典型构成 (4)(三)国内外研究现状 (5)1.国外研究现状 (5)2.国内研究现状 (6)(四)课题研究的目的与内容 (6)二、门禁系统软硬件设计与研究 (8)(一)系统总体方案设计 (8)1.系统设计的原则 (8)2.系统方案 (9)(二)系统硬件设计与分析 (9)1.射频读卡器微处理器模块的设计 (9)2.射频读卡器读写模块设计 (10)3.电源转换电路 (14)4.通讯模块 (14)5.非接触式IC卡的选择 (14)6. MFRC500通讯协议 (15)(三)系统软件设计与分析 (15)1.软件设计方法与设计语言选择 (15)2.系统总体程序流程设计 (16)3.系统软件模块化设计 (16)4.射频控制模块 (16)三、上位机设计 (19)(一)功能需求 (19)(二)开发平台简介 (20)(三)系统软体总体设计 (20)(四)门禁系统主要界面 (22)1.上位机参数设置界面 (22)2.采集器设置 (22)3.低级操作 (23)4.密码下载 (23)5.修改密码 (24)总结 (25)参考文献 (26)附录A 原理图 (27)附录B 下位机程序 (28)附录C 上位机程序 (33)致谢 (50)一、绪论随着经济水平的不断提高,人们越来越关心建筑内部的安全性。
基于RFID技术的智能门禁系统设计毕设论文

基于R F I D技术的智能门禁系统设计毕设论文LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】基于RFID技术的智能门禁系统设计(控制部分)摘要随着社会经济和科技的飞速发展,射频识别技术越来越广泛的应用于各种行业,如:商流、物流、信息和资金等方的重要单元越来越得到重视。
门禁安全管理系统是新型现代化安全管理系统,它集自动识别技术和现代安全管理措施为一体你在哪里的 dsfdf体某些部位(如眼睛、指纹)的识别来确认来人是否经过授权。
这种门禁系统相对射频识别的系统安全系数有很大提高,但其成本较高,在日常生活中还未广泛应用。
文章从门禁技术面,并以前所未有的速度迅猛发展,引起了许多国家的重视。
特别是身份识别和安防等行业。
门禁系统作为智能建筑的发展出发,首先介绍了射频识别技术的概念、分类及工作原理,然后介绍了本次使用的射频芯片MFRC522。
本RFID系统设计可分为硬件部分和软件部分。
硬件部分以MFRC522射频识别模块为核心,结合主控模块STC89C52设计系统的外围硬件电路,实现对射频卡的控制与MCU之间的互通。
软件部分采用C语言进行系统的下位机程序的开发,完成与IC卡之间的通信,实现数据交换功能。
关键字:射频识别,门禁系统,MFRC522,STC89C52RFID-based Intelligent Access Control System(Control Part)AbstractAlong with the social economy and the rapid development of science and technology,radio frequency identification technology are becoming more widely used in various sectors, such as trade,logistics,information and capital, with unprecedented speed rapid development,many countries have pay much more attention to it.Access control security management system is a new type of modern safety management system, which combines automatic identification technology and modern safety control system can control the time to open and close the door effectively and monitoring and management of personnel access. The RFID-based Intelligent Access control System ensure those people who holdthe appropriate documents to the free access and prevent foreigners or those who can not provide documents to enter. And some Access Control is the use of biometric technology, by identify some parts of human body (such as eyes, fingerprints) to confirm the people whether be kind of Access control system is safer than the system based on RFID,but it has not used in our daily life because of its high cost.On the basis of the development of Entrance Guard Sytem,at first this paer generallyintroduces the RFID technology,including its concepts、categories and works,Then it introducesthe RF chip MFRC522 used in this system. The design of this system can be divided into the hardware and software components. The hardware part based on the RFID module MFRC522, combined with main control module STC89C52 to design the peripheral hardware circuits, makes the communication between the central control machine come true. The hardware part uses C programming language to design lower computer programme and completed a read/IC card issuing device and the communication between the data exchange capabilities. Key words: RFID, Guard Control System, MFRC522, STC89C52目录摘要.................................................................... Abstract.............................................................. I I 第1章绪论 (1)课题研究的背景及意义 (1)门禁系统发展趋势 (3)课题设计任务 (3)论文结构 (3)第2章基于RFID技术的门禁系统理论基础 (4)射频识别技术概述 (4) (4)分类 (4) (5) (5)非接触式读卡芯片MFRC522 (6)MFRC522概述 (6)MFRC522特性 (6)MFRC522管脚排列 (7)本章小结 (7)第3章门禁系统硬件设计 ................................................STC89C52主控模块 ..................................................STC89C52简介 ..................................................STC89C52主要特性 ..............................................STC89C52管脚说明 (10)STC89C52最小系统接口电路 (11)LCD12864液晶显示模块 (11)LCD12864简介 (11)LCD12864分类 (11)12864管脚说明 (12)LCD12864基本特性 (12)12864与89C52接口 (13)按键 (13)本章小结 (14)第4章门禁系统软件设计 (15)Keil C51开发系统 (15)LCD显示程序设计 (16)LCD初始化 (16)LCD显示 (17)按键程序设计 (22)密码验证 (22)密码修改 (24)本章小结 (27)结论 (28)谢辞 (29)参考文献 (30)第1章绪论课题研究的背景及意义门禁系统,又称出人口控制系统。
基于RFID门禁管理系统的设计与研究

基于RFID门禁管理系统的设计与研究摘要:本文分析了门禁系统功能需求和 RFID 的工作原理和特点,对基于RFID技术的门禁管理系统进行了设计和实现。
系统实现人员出入控制、考勤数据采集、数据统计和信息查询过程的自动化,实现自动,安全的智能门禁管理目标。
本系统基于Windows XP 操作系统Microsoft Visual C++平台,模拟门禁控制器。
通过RFID技术,验证电子钥匙(RFID标签)的合法性,控制电子门锁的开启,同时系统可以对RFID 标签信息进行修改删除管理。
关键字:RFID 门禁考勤安防中图分类号:TP315文献标识码: A 文章编号:一、项目概述门禁系统,又称为出入口控制系统,在科学技术发达的今天,已发展成为一套现代化的、功能齐全的管理系统,它对出入门和通道的管理也早已超出了单纯的对门锁及钥匙的管理。
门禁管理系统已成为安全防范系统中极其重要的一部分,广泛应用在智能大厦、智能小区、办公室、宾馆等各种房间门、大门、人行通道的管理方面在国内,门禁系统也己悄然兴起,包括邮电系统,供电系统,银行系统,住宅小区,度假村等各种类型的场所都已有使用门禁系统的范例,并且呈现出高速发展的态势。
RFID是射频识别技术的英文(Radio Frequency Indenfification)缩写,是20世纪90年代随着网络技术普及而被重新认识和得到普遍重视的一种自动ID识别技术,是一项利用射频信号通过空间耦合(电磁感应或电磁传播),实现无接触信息传递并得到被标识物的ID信息以做到识别目的物的技术。
二、项目目标通过RFID技术,验证电子钥匙(RFID标签)的合法性,控制电子门锁的开启;对RFID标签信息进行管理;对用户信息进行管理。
同时记录出入信息作为考勤管理. 实现自动,安全的智能门禁管理目标。
该门禁系统的设计目的是实现人员出入控制、考勤数据采集、数据统计和信息查询过程的自动化;方便人员进出开锁与报到,方便管理人员统计、考核实验室人员出勤情况。
基于RFID的门禁系统设计毕业论文

基于RFID的门禁系统设计毕业论文基于RFID的门禁系统设计毕业论文目录摘要 (I)Abstract..................................................... II 第1章绪论 (1)1.1课题背景及意义 (1)1.1.1 课题研究的背景 (1)1.1.2 课题研究的意义 (1)1.2门禁系统的国外研究状况及发展趋势 (2)1.2.1 门禁系统国外研究状况 (2)1.2.2 门禁系统国研究状况 (2)1.2.3 门禁系统的发展趋势 (2)1.3RFID门禁系统的优越性 (3)1.4本文主要研究容与论文结构 (4)1.4.1 研究的主要容 (4)1.4.2 本论文结构 (4)第2章 RFID门禁系统理论基础 (5)2.1射频识别技术 (5)2.2射频识别技术原理 (5)2.3射频识别系统的结构 (6)2.4门禁系统设计的基本原则 (7)2.5本论文拟解决的关键问题与解决方法 (8)2.5.1 拟解决的关键问题 (8)2.5.2 解决方法 (8)2.6本章小结 (9)第3章门禁系统的硬件电路设计 (10)3.1门禁系统工作原理和电路设计主框图 (10)3.2FM1702SL读卡器 (11)3.2.1 SPI总线协议 (12)3.3M IFARE射频卡介绍 (13)3.4串行EEPROM存储电路 (14) 3.4.1 EEPROM存储器接口 (16) 3.4.2 I2C总线协议 (16)3.5时钟芯片 (17)3.6步进电机电路 (18)3.7红外传感器 (19)3.8硬件实物展示 (20)3.9本章小结 (21)第4章门禁系统的软件设计 (22) 4.1门禁系统软件设计模块框图 (22) 4.2门禁系统主程序介绍 (23)4.3读卡过程及程序设计流程图 (24) 4.3.1 寻卡 (25)4.3.2 防冲突 (25)4.3.3 选择卡片 (25)4.3.4 验证 (25)4.3.5 读取卡号 (26)4.3.6 卡挂起 (26)4.4其他程序设计流程图 (26)4.4.1 LCD1602显示程序设计 (26) 4.4.2 按键控制程序设计 (27)4.4.3 定时器模块程序设计 (29) 4.4.4 存储程序设计 (30)4.4.5 开门模块程序设计 (31)4.5程序编译与调试 (32)4.5.1 建立项目工程 (32)4.5.2 程序编译调试 (33)4.6本章小结 (33)结论 (34)参考文献 (35)致谢 (37)附录1 (38)附录2 (44)附录3 (49)附录4 (56)第1章绪论1.1 课题背景及意义1.1.1 课题研究的背景射频识别技术是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,作为条形码的无线版本,RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点,其应用将给零售、物流等产业带来革命性变化。
基于RFID技术的门禁系统设计

基于RFID技术的门禁系统设计摘要:RFID技术在无线电技术方面得到广泛应用与发展,其基本原理是利用射频方式进行非接触双向通信, 以达到识别与数据交换的目的。
本设计是基于RFID技术的门禁系统,利用其非接触式无线识别的特点,能够对车辆进行自动识别,同时自动开启和关闭道阀,将出入口的控制从被动防守变为主动监控, 从而加强对小区车辆和校园等重要场所停车场的管理,极大提高车辆出入的效率,减少管理方面的混乱局面,节约人力成本。
本设计给出了系统的总体结构, 并对主要组成部分的功能及具体实现做了阐述。
关键词:RFID技术射频方式门禁系统无线识别1.引言随着通讯计算机技术、元器件制造技术的发展和应用,由此产生的自动识别(Automatic Identification)技术在许多领域得到普及。
出入口门禁管理是现代化安防系统的重要组成部分,出入口只允许有进出权限者通行。
门禁管理系统就是基于这些自动识别技术识别进出人员或车辆的身份权限,通过与系统中信息比较,作出预设反应。
常见的自动识别技术有条形码、生物特征识别(指纹、面部特征)、IC卡和射频卡。
条形码技术介质存储容量小,不能改写,易污损。
生物特征识别相对比较复杂,识别效率、误识率较高。
IC卡识别和射频识别是目前较成熟且应用广泛的两种技术,作为数据存储器系统,它们内有CPU,可防更改,识别时间短。
IC卡识别系统需要接触识别,存在触点对腐蚀和污染缺乏抵抗能力的缺点。
射频识别系统通过非接触式工作模式,基本原理是利用射频信号和空间耦合实现物体的自动识别,克服了与触点接通易受干扰的缺点。
射频识别系统支持密码认证和效验,识别工作无须人工干预,它既支持只读工作模式又支持读写工作模式;射频卡可工作在恶劣环境下,识别速度快数据容量大,可以达到数10K,标签数据可以修改,写入时间短,射频卡可以设置密码保护具有更好的安全性。
现阶段大多数门禁系统都是基于射频识别(RFID:Radio Frequency Identification)技术,同时RFID技术还在飞速的发展,应用越来越广泛。
