交流采样测量装置校验作业指导书
变电站交流采样装置校验现场作业工序工艺标准卡
________变电站__________________交流采样测量装置校验现场作业工序工艺标准卡批准：审核：编制：XXXXXXXX试验所___年___月___日1、批准停电时间：_ __年___月___日___时___分至_ __年___月___日___时___分2、停电范围：注：可以在现场开工前填写。
3、工作内容：注：填写要详细，需要填写每个设备的编号和名称。
4、人员组织：工作总负责人：技术负责人：（小组）工作负责人：（小组）检修人员：5、安全措施：（1）、组织好开工前的“班前会”，务必使每个工作班成员做到“四清楚”。
（2）、禁止扩大工作范围、擅自变更安全措施。
（3）、现场检修电源必须安装漏电保安器，严禁将检修电源线简单缠绕在检修电源箱的空气开关或刀闸上。
（4）、本次作业特别需要的安全措施：a、b、6、危险点及预控措施：（1）、对临近带电部位（），进行交待。
（2）、高压试验时严禁交叉作业，并应高声呼唱。
（3）、本次作业特别需要注意的：a、（4）以下危险点（如果涉及，则在“□”打“√”）：□1）、高处作业：必须使用保险带；上下传递物品，必须使用专用传递绳（不得使用金属、尼龙材质），严禁上下抛掷物体；作业用工器具必须采取防坠落措施，严禁上下交叉作业。
□2）、SF6设备开关室：工作人员在打开室内SF6设备开关室门后，必须停顿15分钟后，方可进入。
严禁一人进入SF6配电室从事检修工作。
□3）、在PT或CT二次回路上有工作时（特别是带电工作时），工作时禁止PT二次回路短路或接地、禁止CT二次回路开路。
7、对停电范围、工作危险点等进行抽查式询问；被询问人签名8、试验设备、仪器仪表序号名称规格单位数量备注9、办理工作许可手续（）10、检修作业，认真执行现场作业工序工艺标准卡（）[根据工作内容，见现场作业工序工艺卡]11、验收类别遗留问题验收结论验收人班组自验收二级验收终级验收12、打扫场地清洁卫生（）执行人：13、填写检修记录，结束工作票（）14、整理试验记录、编写报告（）整理人：15、送审、归档试验报告（）执行人：注：每完成一大项，则在其后括号内打“√”，如果无该项则在其后括号内打“/”。
标准化作业书(交流采样)
编号：Q/JDG B05 S 009-2009
220KV李家变电站测控装置
交流采样试验作业指导书
编制：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时分至年月日时分
景德镇供电公司变电检修分公司
220KV 李家变电站测控装置交流采样测量装置校验流程图
1 适用范围
本作业指导书适用于220KV 李家变电站测控装置的校验。
2 引用文件
GB/T 13729 - 2002 《远动终端设备》
GB/T 13850 - 1998 《交流电量转换为模拟量或数字信号的电测量变送器》
GB/T 15153.1 - 1998 《远动设备和系统》 第2部分：工作条件 第1篇 电源和电磁兼容性 JJG （电力）01 - 1994 《电测量变送器检定规程》
DL/T 630 - 1997 《交流采样远动终端技术条件》
JJG124 - 2005 《电流表、电压表、功率表及电阻表检定规程》
国家电网公司安监2005 83号 《国家电网公司电力安全工作规程(变电站和发电厂电气部分)》 国家电网公司-2005 《交流采样测量装置校验规范》 3校验前准备工作 3.1
3.2
3.3
3.4
3.5
3.6
3.8
4.
4.1
4.2
4.3 竣工
5 作业指导书执行情况评估。
交流采样测量装置的校验
电力系统的快速发展、 电力容量的不断扩大、 电力负荷变化的加剧 ， 使电网的结构越来越复杂 ；
电力 调 度 的 自动化 、 电气 参数 的实 时监 控 显得 尤 为 重要 ； 速 、 快 准确 地 采 集各 种 电 力参 数 ， 传送 到 各级 调度 中心 ， 提供 给工作 人员参 考 ， 已是 电网运 行 的必 要条 件 。 上述 环节 中 ， 据采集 是基础 。 据采集 信号 数 根 的不 同 ， 可分直 流采 样和交 流采样 两种 。 直流 采样 是把交 流 电压 、 电流信 号经 过各种 变送 器转化 为０ ＂５Ｖ 或 ０ ４ －２ 的直 流 电压 或 电流 ， － （）－ ０ｍＡ － 提供
据采集、 转换 、 计算后 ， 再把各 电量量值（ 电流、 电
压 、 功功率 、 有 无功 功率 、 频率 、 位角 和功率 因数 相 等 ） 变为数字 量 ， 转 以约 定 的通信 方 式传送 至本 地
或远 端 的装置 显示 或存 储 。
交流采样测量技术使被采集的电量参数应用
非 常 广 泛 ， 以实 现 电 量参 数 的 测量 、 可 电能 的 计
１ 交流采样测量 装置的定义及 功能
应 用交 流采 样技术 实 现对 电量参数 测量 的装 置 ， 为交流 采样 测量 装 置 。它 的定 义是 ： 称 把电压 互 感器 和 电流互感 器 的二 次 电流 、 电压 、 频率 经数
的采集 ， 再经模 、 Ａ／ ） 数（ Ｄ 变换 ， 连续的交流电压、
量、 继电保护综合 自动化控制、 远方设备状态信息 的监视 （ 遥信） 远方传输被测变量 的测量值 （ 、 遥
测 ） 远方 完成 改 变运 行 设备 状 态 的命 令 （ 、 遥控 ） 、 远 方完 成对具 有两个 以上状态 的运 行设备 的控 制
分析交流采样测量装置的现场校验
分析交流采样测量装置的现场校验摘要：交流采样技术已经广泛应用于变电站保护测控系统、自动化监控系统、智能组件系统。
交流采样装置现场精度检验已经被纳入国网公司《采样装置现场检验规范》中，交流采样装置精度的好坏，直接影响变电站二次及自动化设备的安全稳定运行。
关键词：交流采样；测量；装置；现场校验1交流采样装置的分析1.1交流采样原理交流采样测量装置是将工频电量量值电流、电压、频率经数据采集、转换、计算的各电量量值转变为数字量传送至本地和远端的装置。
交流采样是将电流互感器二次电流与电压互感器二次电压值，分别经交流采样测量装置内互感器，再次转换为弱电流及电压信号，通过一个叫采样保持器的元件的采集，再经模/数（A/D）变换，连续的交流电压、电流信号被数字化后，转换为CPU可以识别的数字信号，通过数据线传送给CPU，计算出电流、电压、电网频率及有功功率、无功功率等电量并存储在记忆元件中，以特定的通讯方式（通常称为规约）在读取数据的控制命令配合下传送给RTU。
1.2交流采样存在的误差（1）交流采样是用离散量代替连续量，采样精度直接取决于一周期波形当中的采样点数，采样时间由模数A/D转换器和采样处理器CPU决定。
模数转换器的转化位数的多少也决定了采样准确度，转化位数越多，采样精度越高。
（2）采样装置里面小TA、小TV内阻值直接影响采样精度，小变换器是将大电流、大电压量变为弱电信号，满足输入要求。
（3）软件算法存在一定误差，由于采样使用傅里叶积分变换代替连续积分，算法原理上自然的带来一些误差。
（4）环境因素也会对交流采样带来一些误差，温度、湿度，都会影响采样装置电子元器件的运行环境，从而影响交流采样结果。
2需要注意的问题2.1不同的通信规约根据实际的传输要求，交流采样测量装置使用的通信规约种类繁多，较常用的有：CDT，101等。
即使是同一种规约，因为交流采样测量装置生产厂家和设备型号的不同，也存在着差异，给检定工作带来了一定的困难。
交流采样测量装置的现场交流采样校验
交流采样测量装置的现场交流采样校验发表时间：2012-03-07T13:53:39.290Z 来源：《时代报告（学术版）》2011年12月（上）供稿作者：张杰琳1 李朝伟2 李建功3[导读] 随着电力系统的迅速发展，变电站以及发电厂的综合自动化系统已经大量投入使用。
张杰琳1 李朝伟2 李建功3（濮阳市供电公司河南濮阳 457000）中图分类号：TM933 文献标识码：A 文章编号：41-1413（2011）12-0000-01摘要：交流采样装置校验是考核变电站交采装置性能的基本方法。
论文介绍了在220kV仲由变电站对交采装置进行交采校验的情况，对正确开展交采装置现场交流采样校验具有借鉴作用。
关键词：测控装置；交采校验The field calibration of AC sampling measurement deviceLi Chao-wei1, Zhang Jie-Lin2 ,Ge Xian-Kui3(Power -supply company of Puyang, Puyang, Henan，457000, China)Abstract: The calibration of AC sampling device in transformer substaion is the basic methods.This paper introduction the situation of the AC sampling device calibration experiment in 220kV Zhong You substation. This paper has references for carring out the corrent experiment of AC sampling device calibration.Key words:monitoring equipment ; AC sampling device calibration引言随着电力系统的迅速发展，变电站以及发电厂的综合自动化系统已经大量投入使用。

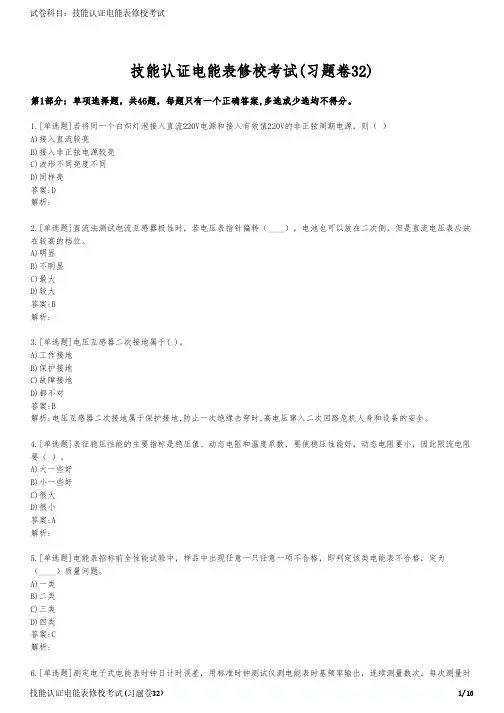

技能认证电能表修校考试(习题卷32)
技能认证电能表修校考试(习题卷32)第1部分：单项选择题，共46题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]若将同一个白炽灯泡接入直流220V电源和接入有效值220V的非正弦周期电源，则（ ）A)接入直流较亮B)接入非正弦电源较亮C)波形不同亮度不同D)同样亮答案:D解析:2.[单选题]直流法测试电流互感器极性时，若电压表指针偏转（____），电池也可以放在二次侧，但是直流电压表应放在较高的档位。
A)明显B)不明显C)最大D)较大答案:B解析:3.[单选题]电压互感器二次接地属于( )。
A)工作接地B)保护接地C)故障接地D)都不对答案:B解析:电压互感器二次接地属于保护接地,防止一次绝缘击穿时,高电压窜入二次回路危机人身和设备的安全。
4.[单选题]表征稳压性能的主要指标是稳压值、动态电阻和温度系数，要使稳压性能好，动态电阻要小，因此限流电阻要（ ）。
A)大一些好B)小一些好C)很大D)很小答案:A解析:5.[单选题]电能表招标前全性能试验中，样品中出现任意一只任意一项不合格，即判定该类电能表不合格，定为（____）质量问题。
A)一类B)二类C)三类D)四类答案:C解析:间为（____）分钟。
A)1$B)$2$C)$3$D)$5答案:A解析:7.[单选题]载流导体周围磁场的方向与产生磁场的（）有关。
A)电场方向B)电流方向C)磁力线的方向D)磁场强度答案:B解析:8.[单选题]0.1级标准电能表连续工作8小时允许基本误差的改变量的绝对值（%）为（____）。
A)0.006 $B)$0.015 $C)$0.06 $D)$0.03答案:D解析:9.[单选题]在重复性测量中保持恒定不变或按可预见方式变化的测量误差分量称为（____）。
A)标准偏差$B)$随机误差$C)$系统误差$D)$重复性误差答案:C解析:10.[单选题]按《交流采样测量装置（变电站用）现场检测标准化作业指导书》，（ ）填写并打印工作票，由工作票签发人签发。
交流采样测控装置校验作业步骤
交流采样测控装置校验作业步骤1.校验前准备工作安排1.1准备工作安排序号内容标准责任人备注1 根据设备状况确定工作内容，组织工作人员学习规程，使全体工作人员熟悉作业内容、作业标准、安全注意事项所有工作人员明确本次校验工作的内容、作业标准及安全注意事项2 了解被校验设备出厂校验数据分析设备状况明确设备状况3 准备标准装置、仪器仪表、工器具，所用标准装置、仪器仪表、工器具状态良好标准装置、仪器仪表等工器具应具有有效周期内的检定证书/报告，且状态良好4 开始校验前，准备好相关图纸、试验报告等技术资料满足本次校验工作的要求，材料应齐全，图纸及资料应符合现场实际情况5 根据现场工作时间和工作内容落实工作票工作票应填写正确并按照《电业安全工作规程》相关部分执行1.2人员要求序号内容责任人备注1 现场工作人员身体健康、精神状态良好2 现场校验工作至少2名检定人员方能开展工作3 工作人员必须具备必要的电气知识，掌握本专业作业技能，检定人员必须持有国家电网公司颁发的计量检定员证书并经批准上岗4 全体人员必须熟悉《电业安全工作规程》的相关知识，熟悉现场安全作业要求并经安规考试合格1.3仪器仪表和工具序号名称型号单位数量备注1 标准装置台 1 《技术指标应满足交流采样测控装置校验规范》要求2 数字万用表普通块 1220V/10A 个 13 带漏电保护器的开关电源转接板4 单相三线电缆盘220V/10A 轴 15 专用测试导线套 16 计算器普通只 17 个人用工具若干1.4标准装置技术要求序号项目技术要求备注1 有效期标准装置必须经具有计量资质的检定单位检定合格且在合格的有效期内2 设备状态进入现场工作前对标准装置通电检查，确保设备工作状况良好3 准确度等级标准装置准确度等级应满足《交流采样测控装置校验规范》的要求4 连接导线标准装置和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头并应有明显的极性和相别标志。
交流采样测量装置自动校验
交流采样测量装置自动校验作者：甘秀梅刘苇苇朱晓琳来源：《中国科技博览》2016年第28期[摘 ;要]交流采样测量装置自动校验可以通过计算机控制程序，校验装置可对交流采样装置和遥测精度进行自动或半自动校验，大大降低了检测人员的工作强度，大大提高监测数据的精准度，为电网数据远程监控提供更加准确、可靠的实时数据。
[关键词]交流采样 ;自动校验 ;实时 ;精准度中图分类号：TM93 文献标识码：A 文章编号：1009-914X（2016）28-0141-01一、简介随着电力调度自动化技术的发展，厂站端信息采集、处理方式有了很大的变化，大量采用了交流采样测量技术，而电网自动化水平的不断提高，交流采样测量装置广泛应用于发电厂和变电站的远动、继电保护、综合自动化等系统，并以较快的速度增长，它是以交流数字采样为基础的新型测量装置，集保护、测量、控制于一体，具有数字显示直观，实时性强、精确度和稳定性好、数据共享、适于数字化数据传送等优点。
交流采样测量装置它是采用模块化结构，综合测量参数，时实采集测量数据，具有实效性，这样就要首先保障数据传统的可靠性及准确性。
交流采样测量装置的检测方式分手动、半自动和自动三种方式（手动：完全采用人工校验点并记录相关数据;半自动：标准检定装置与计算机连接，人工选择校验点实现交流采样测量装置基本误差的检测、检测报告和原始数据的自动打印。
自动：标准检定装置与被测装置及计算机连用，实现交流采样测量装置基本误差的全自动检测、检测报告和原始记录自动打印），现在大多数检测人员对交流采样测量装置的校验工作，一般都是通过大量繁杂的数据记录和繁琐的数据运算来实现，耗费大量的人力和精力，工作效率低下。
我们此项目可以通过计算机控制程序，校验装置可对交流采样装置和遥测精度进行自动或半自动校验，大大降低了检测人员的工作强度。
二、背景工作人员在变电站工作时，经常遇到测量数据与后台数据与远方数据不一致，或者数据无法传输等情况，而交流采样测量装置自动校验功能在交接试验初期完成后能大大减少此种现象，降低误差率及缺陷率，预试时大大提高工作效率。
交流采样测量装置校验规范
国家电网公司交流采样测量装置校验规范国家电网公司2005年3月前言为进一步规范国家电网公司交流采样测量装置的校验，现制订国家电网公司《交流采样测量装置校验规范》并予发布。
本规范自发布之日起实施，执行中如发现问题请及时反馈至起草部门。
本规范由国家电网公司提出并归口。
本规范由国家电网公司负责起草。
本规范主要起草人：卢有龙房亚忠朱晓丽鹿凯华申莉审核：批准：本规范由国家电网公司负责解释。
目录1 范围 (4)2 引用标准 (4)3 基本测量技术性能 (4)3.1基本误差 (4)3.2改变量 (5)3.3绝缘电阻 (5)3.4绝缘强度 (6)4 校验条件 (6)4.1测定基本误差的条件 (6)4.2标准装置 (7)5 校验项目 (8)5.1 周期校验项目 (8)5.2投运前校验的项目 (9)6 校验方法 (8)6.1 外观检查 (8)6.2绝缘电阻测量 (9)6.3 基本误差校验 (9)6.3.1 试验点和标准值的确定 (9)6.3.2 基准值的计算 (9)6.3.3 基本误差的测定 (9)6.4 工频输入量变化引起的改变量的试验 (11)6.4.1 输入量频率变化引起的改变量试验 (11)6.4.2 不平衡电流对三相有功和无功功率引起的改变量试验 (11)7 现场校验 (11)7.1 在线校验 (12)7.2 离线校验 (12)8 校验结果的处理和校验周期 (12)8.1校验结果的处理 (12)8.2校验周期 (12)附录1 交流采样测量装置在线（实负荷）校验原始记录（供参考） (13)附录2 交流采样测量装置离线（虚负荷）校验原始记录（供参考） (14)交流采样测量装置校验规范交流采样测量装置是将工频电量量值电流、电压、频率经数据采集、转换、计算的各电量量值（电流、电压、有功功率、无功功率、频率、相位角和功率因数等）转变为数字量传送至本地或远端的装置。
交流采样测量装置是厂站自动化系统中的测量部分，它代替了传统的电测量指示仪表和变送器，在电力系统中的应用越来越广泛。
交流采样测量装置校验作业指导书
交流采样测量装置校验作业指导书一、引言交流采样测量装置是电力系统中常用的一种设备，用于测量交流电路参数。
为了保证测量结果的准确性和可靠性，需要对交流采样测量装置进行定期的校验。
本作业指导书旨在提供详细的校验操作步骤和注意事项，以确保校验工作的顺利进行。
二、校验装置及材料准备1. 校验装置：- 交流电源- 校验仪表- 校验电阻箱- 校验电流互感器- 校验电压互感器- 校验电能表- 校验电流表- 校验电压表2. 校验材料：- 校验电阻- 校验电流源- 校验电压源- 校验电能表标准表三、校验步骤1. 校验电流互感器：a. 将校验电流源连接到交流电源，并设置合适的电流值。
b. 将校验电流互感器的一次侧连接到校验电流源，二次侧连接到校验仪表。
c. 通过校验仪表测量互感器的二次侧输出电流值，并记录。
2. 校验电压互感器：a. 将校验电压源连接到交流电源，并设置合适的电压值。
b. 将校验电压互感器的一次侧连接到校验电压源，二次侧连接到校验仪表。
c. 通过校验仪表测量互感器的二次侧输出电压值，并记录。
3. 校验电能表：a. 将校验电流源和校验电压源分别连接到交流电源，并设置合适的电流和电压值。
b. 将校验电能表的电流输入端与校验电流源连接，电压输入端与校验电压源连接。
c. 通过校验电能表测量电流和电压值，并记录。
d. 将校验电能表与校验电能表标准表进行比对，计算误差并记录。
4. 校验电流表：a. 将校验电流源连接到交流电源，并设置合适的电流值。
b. 将校验电流表与校验电流源连接。
c. 通过校验电流表测量电流值，并记录。
d. 将校验电流表与校验仪表进行比对，计算误差并记录。
5. 校验电压表：a. 将校验电压源连接到交流电源，并设置合适的电压值。
b. 将校验电压表与校验电压源连接。
c. 通过校验电压表测量电压值，并记录。
d. 将校验电压表与校验仪表进行比对，计算误差并记录。
四、注意事项1. 在进行校验操作前，确保所有校验装置和材料的工作状态正常，且符合相关标准要求。
交流采样测量装置校验作业指导书
交流采样测量装置校验作业指导书1.目的 (2)2.适用范围 (2)3.规范性引用文件 (2)4.名词和术语 (2)4.1.测量装置的现场校验（实负荷法） (2)4.2.测量装置的现场检验（虚负荷法） (3)4.3.基本误差 (3)4.4.改变量 (3)5.安全工作的要求 (4)5.1.安全工作规程 (4)5.2.保证安全的组织措施 (4)6.现场试验方法 (4)6.1.测量装置的现场校验（实负荷法） (4)6.1.1.校验项目 (4)6.1.2.校验条件 (5)6.1.3.仪器仪表和工具 (6)6.1.4.校验方法及接线原理 (6)6.2. 测量装置的现场检验（虚负荷法） (10)6.2.1.检验项目 (10)6.2.2.检验条件 (10)6.2.3.检验标准 (10)6.2.4.仪器仪表和工具 (10)6.2.5.检验方法及接线原理 (11)6.2.6.操作步骤 (13)7.检验结果的处理 (14)7.1.基本误差计算方法 (14)7.2.检验合格证 (14)7.3.超差的处理 (15)7.4.原始记录 (15)7.5.检验周期 (15)附录 A 交流采样测量装置现场在线校验原始记录 (16)附录 B 交流采样测量装置现场离线检验原始记录 (17)交流采样测量装置校验作业指导书1.目的交流采样测量装置是将工频交流电量量值（电流、电压、频率、有功功率、无功功率、相位角、功率因数等）经数据采集、转换、计算、转变为数字信号传送至本地或远端显示器的测量装置。
交流采样测量装置是综合自动化装置中的测量部分，它代替了传统的仪器仪表，目前在广西电力系统越来越多的被采用。
为保证交流采样测量装置量值采集的准确、可靠，应对其电測量量值进行规范的检验。
为保证在现场检验交流采样测量装置的安全、规范操作、完善电測量现场检验手段，根据电測仪表检验工作的需要，依据相关的规程及技术条件，制订了本作业指导书。
2.适用范围本作业指导书适应于广西电力系统中使用的交流采样测量装置(以下简称测量装置)的校验及检验。
交流采样测量装置校验作业指导书
交流采样测量装置校验作业指导书一、引言交流采样测量装置校验是确保测量仪器准确可靠的重要环节。
本文旨在提供一份详细的作业指导书，以帮助操作人员正确进行交流采样测量装置的校验工作。
二、校验前准备1. 确定校验对象：根据实际需要，确定需要校验的交流采样测量装置。
2. 准备校验仪器：准备好所需的校验仪器，包括示波器、信号发生器、电阻箱等。
3. 确定校验方法：根据测量装置的特点和要求，选择合适的校验方法和步骤。
三、校验步骤1. 校验电压测量功能（1）连接校验仪器：将信号发生器的输出端与交流采样测量装置的输入端相连，将示波器的探头连接到交流采样测量装置的输出端。
（2）设置信号发生器：根据要求设置信号发生器的频率和幅值。
（3）测量电压：打开交流采样测量装置和示波器，记录示波器上显示的电压数值。
（4）计算误差：将示波器测得的电压数值与信号发生器设置的电压数值进行比较，计算误差并评估其是否在允许范围内。
2. 校验电流测量功能（1）连接校验仪器：将电阻箱与交流采样测量装置的输入端相连，将示波器的探头连接到交流采样测量装置的输出端。
（2）设置电阻箱：根据要求设置电阻箱的阻值。
（3）测量电流：打开交流采样测量装置和示波器，记录示波器上显示的电流数值。
（4）计算误差：将示波器测得的电流数值与电阻箱设置的电流数值进行比较，计算误差并评估其是否在允许范围内。
3. 校验频率测量功能（1）连接校验仪器：将信号发生器的输出端与交流采样测量装置的输入端相连，将示波器的探头连接到交流采样测量装置的输出端。
（2）设置信号发生器：根据要求设置信号发生器的频率。
（3）测量频率：打开交流采样测量装置和示波器，记录示波器上显示的频率数值。
（4）计算误差：将示波器测得的频率数值与信号发生器设置的频率数值进行比较，计算误差并评估其是否在允许范围内。
四、校验结果评估根据校验步骤中计算得到的误差，结合交流采样测量装置的规格要求，对校验结果进行评估。
1. 误差在允许范围内：说明交流采样测量装置的测量功能正常，可以继续使用。
交流采样的现场校验
选用 相应 电压 级别的绝缘 电阻表测 量 ，测量 时 间不 少于 ５ ｓ ， 交流采样测量设备 的绝缘 电阻应 不低 于 ５ Ｍｎ。测量整机对 地绝 缘 电阻时， 对 弱 电回路应 采取防护措 施， 如短接有关 电路 等。
２ 交流 采样 的现 场 校 验
国家 电网公司专 门针对对交流采样测量装 置的校验 ， 还正 式下发 了 《 交流采样测量装置校验规范》 和《 交流采样测量 装置 校验作业指导 书》 两个文件 。其 中提到设备 的校验主要可 分为 周期校验和投运前校验 ， 周 期 检 验 是 为 了保 证 运 行 中 的交 流采 样测量设备数据准 确可靠 。在运行过程 中需要定期进行的检查 项 目有外观检查 、 绝缘测量和基本的误差校验 。采样设备在投 运前要进 行 的检 查有五项 ， 除了周期检查 中的三项 ， 还包括 了 输入量频 率变化造 成的改变量 试验 以及 电流不平衡 时的 改变 量试验 。现场校验作业前应该认真做好现场安全措施 （ 包括提 前编制好 标准化作业 指导 书、 严格执 行两票三 制等） 在得到作 业 许 可 后 应 认 真 核 对 被 测 装 置 的编 号 、清 理 被 测 装 置 的 电 流 、 电压回路 、 核对端子号。 ．
随着 自动化技术 的发展 ， 传统 的电测 量指示仪和变送 器 已 经不能满足运行要 求， 目前 新兴的交流采样技术在 电力 系统厂 站运行中得到了广泛的应 用。交流采样技术是按照一定的规律 对被测信号 的瞬 时值进 行采 样， 并依 照一定算法对数据进 行处 理， 最终 得到被测量参数 的一种校验 方法。该方法应用产 生的 基 础是采样 定理。 交 流采样 测量装置 是将工频 电量量 值 电流 、 电压 、 频率 经 数 据采集 、 转换 、 计算 的各 电量 量值 （ 包括 电流 、 电压 、 有 功、 无 功、 频率 、 相位 角 、 功率 因数） 等转变 为数字量 传送 至本地或远 端 的装 置 。交流采样装置作 为综 合 自动化 的测量单元 ， 是系统 中的测量模块 。它 是将 原来的 电测量变送器和 Ｒ Ｔ Ｕ（ 即远程输 送 终端） 进行 结合 而生成 的装置 ， 是对 计量 结果进行检 测 的一 种 仪器 ， 由于其 具有非 常高 的测量 精度 ， 测量 精度等 级 已经 能 够达到 ０ ． ２级 。在 电力系统 中已经得到 了更为广泛的应用 。
交流采样测装置校验规范
welcome 交流采样测量装置校验规范说明2005年9月前言国家电网公司在2005年颁发《交流采样测量装置校验规范》以下简称规范是为了保证交流采样测量装置从量值采集至数据显示（不考虑中间过程）的准确、可靠，应对其电测量量值进行规范性校验的技术性规程。
本规范分为1范围，2引用标准，3基本测量技术性能，4校验条件，5校验方法，6校验项目，7现场校验，8校验结果处理和校验周期。
八个部分.以下分别进行说明. 1 范围本方法适用于电力系统中使用的交流采样测量装置的校验。
2 引用标准GB/T 13729 - 2002 《远动终端设备》GB/T 13850 - 1998 《交流电量转换为模拟量或数字信号的电测量变送器》JJG（电力）01 - 1994 《电测量变送器检定规程》DL/T 630 - 1997 《交流采样远动终端技术条件》JJG 124 – 1993 《电压表、电流表、功率表及电阻表检定规程》DL 408 - 1991 《电业安全工作规程》在执行本方法时，应注意使用上述引用文献的现行有效版本。
3 基本测量技术性能3.1基本误差交流采样测量装置在参比条件下工作时，其基本误差不应超过表1的规定Ax Ai r 100 ……（1）AF 式中:Ax-交流采样装置测量值Ai-标准值AF-基准值表1等级指数0.1 0.2 0.5 1.0误差极限±0.1 ±0.2 ±0.5 ±1.0 3.2 改变量交流采样测量装置由影响量引起的以等级指数的百分数表示的改变量应不超过表2的规定。
允许改变量标称值使用范围极限影响量以等级指数百分数表示环境温度-5℃～45℃（室内）100 被测量的不平衡度断开一相电流100 被测量频率45-55Hz 100 被测量的谐波含量20 200 感性0.5cosφsinφ≥0 100 被测量的功率因数容性0.5cosφsinφ≥0 100 工作电源20～-20 50 被测量的输入电压80～120 50 （电压、电流量除外）被测量的输入电流（只对功率因数、相角量20～120 100 试验）被测量的超量限值120 50被测线路间的相互作用见 6.4.9 50 1min～3min和30min～35min 自热100 之间测量的两个误差的差3.3 绝缘电阻交流采样测量装置正常试验大气条件下的绝缘电阻的应? 媳?的要求。
仪器校验作业指导书样本
仪器校验作业指导书样本篇一: 测量仪器校准作业指导书1.适用范围用于校准玻璃量器、容量筒、坍落度测定仪、试模、碎(卵)石标准筛、砂浆分层度测定仪、混凝土贯入阻力仪、砂浆稠度测定仪、养护室等试验用仪器设备的校准以及工程施工现场使用的混凝土搅拌机自设加水装置、测深水铊、测深仪等设备的校准。
2.职责2.1.子公司计量管理部门负责对校准计划的实施情况进行检查、监督。
2.2.使用单位计量员负责组织试验人员或测量人员实施校准工作;试验站负责人或测量班班长对校准结果进行审核。
3.校准用测量仪器和用具校准玻璃量器: 架盘天平( 称量1000g, 精度1g) 。
校准容量筒: 台称( 称量50kg或100kg, 感量50g) 、钢直尺( 长500mm, 分度值 1mm) 、玻璃板(尺寸以能盖住容量筒口为宜) 。
校准坍落度测定仪: 钢直尺, 长300～500mm, 分度值0.5～1mm。
校准试模: 游标卡尺( 长200mm或以上, 分度值0.02mm) 、钢直尺( 长 300mm, 分度值0.5mm) 钢角尺。
校准碎(卵)石标准筛: 游标卡尺( 200mm, 分度值不小于0.02mm) 。
校准砂浆分层度测定仪: 游标卡尺( 300mm, 分度值不低于0.02mm) 。
校准混凝土贯入阻力仪: 游标卡尺( 150mm, 分度值不低于0.02mm) 、200×200mm 平板玻璃一块。
校准砂浆稠度仪: 架盘天平( 500g, 精度1g) 、钢直尺( 300mm, 精度1mm) 。
校准混凝土搅拌机加水装置: 台称、秒表( 或带秒针的手表) 、铁桶( 或容器) 。
校准养护室温度、相对湿度: 干、湿温度计和时钟。
校准测深水铊、测深仪: 钢卷尺( 30m) 1把。
校准用测量仪器需经确认合格。
4.玻璃量器校准实施步骤4.1.外观检查: 目测检查玻璃量器有无损坏, 是否干净, 刻度线是否清淅。
4.2.玻璃量器容积的校准:⑴ 记录校准环境温度( 最好控制在20±3℃范围内) 。
中国大唐集团公司水电厂技术监控必备标准、规程
中国大唐集团公司水电厂技术监控必备标准、规程（2012.6.7查新）一、绝缘监督（含直流监督）1、DL/T 596-1996《电力设备预防性试验规程》2、GB 50150-2006 《电气装置安装工程电气设备交接试验标准》3、中国大唐集团公司电气绝缘技术监督制度4、DL/T 620-1997《交流电气装置的过电压和绝缘配合》5、DL/T 621-1997《交流电气装置的接地》6、GB 50169-2006《电气装置安装工程接地装置及验收规范》7、GB/T 5582-1993《高压电力设备外绝缘污秽等级》8、DL/T 573-2010 《电力变压器检修导则》（替代DL/T 573-1995)9、DL/T 595-1996 《六氟化硫电气设备气体监督导则》10、国家电力公司《防止电力生产重大事故的二十五项重点要求》11、DL/T 664-2008《带电设备红外线诊断技术应用导则》二、金属、压力容器及承压部件监督1、DL/T 612-1996《电力工业锅炉压力容器监察规程》2、DL 647-2004《电站锅炉压力容器检验规程》3、质技监局锅发[1999]154号《压力容器安全技术监察规程》4、劳锅字[1990]3号《在用压力容器检验规程》5、国质检锅[2003]207号《锅炉压力容器使用登记管理办法》6、DL/T 869-2012 《火力发电厂焊接技术规程》（替代DL 869-2004，新标准实施日期2012-3-1）7、JB/T 4730.1-2005 《承压设备无损检测第1部分通用要求》JB/T 4730.2-2005《承压设备无损检测第2部分射线检测》JB/T 4730.3-2005《承压设备无损检测第3部分超声检测》JB/T 4730.4-2005《承压设备无损检测第4部分磁粉检测》JB/T 4730.5-2005 《承压设备无损检测第5部分渗透检测》JB/T 4730.6-2005《承压设备无损检测第6部分涡流检测》8、DL/T 678-1999《电站钢结构焊接通用技术条件》9、DL/T 679-2012 《焊工技术考核规程》（替代DL/T 679-1999，新标准实施日期2012-3-1）10、DL/T 710-1999《水轮机运行规程》11、GB/T 7894-2009 《水轮发电机基本技术条件》（替代GB/T 7894-2001）12、DL/T 838-2003《发电企业检修导则》13、SL 36-2006《水工金属焊接结构通用技术条件》14、DL/T 839－2003《水工钢闸门和启闭机安全检测技术规程》15、DL/T 5019-1994 《水利水电工程启闭机制造、安装及验收规范》16、DL/T 5017-2007《压力钢管制造安装及验收规范》（替代DL 5017-1993）17、DL/T 5018-2004《水利水电工程钢闸门制造安装及验收规范》18、DL/T 709-1999《压力钢管安全检测技术规程》（有压力钢管电厂）19、DL/T 5039-1995《水利水电工程钢闸门设计规范》三、自动化监督1、中华人民共和国主席令28号《中华人民共和国计量法》2、国务院法令中华人民共和国强制检定的工作计量器具检定管理办法3、国家计量局 /电力部法规《水利电力部门电测、热工计量仪表和装置检定管理的规定》4、中国大唐集团公司热工技术监督制度5、JB/T 8185-1999《电站自动化装置：术语》6、DL/T 578-2008《水电厂计算机监控系统基本技术条件》（代替DL/T 578-1995）7、DL/T 619-2012 《水电厂自动化元件（装置）及其系统运行维护与检修试验规程》（替代DL/T 619-1997 《水电厂机组自动化元件及其系统运行维护与检修试验规程》，新标准实施日期2012-3-1）8、JB/T 8207-1999《工业自动化仪表用电源电压》9、GB/T 14394-2008《计算机软件可靠性和可维护性管理》替代GB/T 14394-1993 《计算机软件可靠性和可维护性管理》10、JJG 49-1999《弹簧管式精密压力表和真空表检定规程》11、JJG 52-1999《弹簧管式一般压力表、压力真空表和真空表检定规程》12、JJG 59-2007《标准活塞式压力计检定规程》(替代JJG 59-1990)13、JJG 105-2000《转速表检定规程》14、JJG 130-2011 《工作用玻璃液体温度计检定规程》（替代JJG 130-2004）15、JJG 134-2003《磁电式速度传感器检定规程》16、JJG 229-2010 《工业铂、铜热电阻检定规程》（替代JJG 229-1998）17、JJG 236-2009 《活塞式压力真空计检定规程》（替代JJG 239-1994 《二、三等标准活塞式压力真空计检定规程》）18、JJG 310-2002《压力式温度计检定规程》19、JJG 326-2006《标准转速装置检定规程》20、JJG 327-1983 《电子计数式转速表试行检定规程》已作废，被JJG 105-2000替代21、JJG 328-1983 《磁电式转速表试行检定规程》已作废，被JJG 105-2000替代22、JJG 544-1997《压力控制器检定规程》23、JJG 624-2005《动态压力传感器检定规程》24、JJF 1171-2007《温度巡回检测仪检定规程》（替代JJG 718-1991 《温度巡回检测仪检定规程》）25、JJG 860-1994《压力传感器（静态）检定规程》26、JJG 875-2005《数字压力计检定规程》27、JJG 882-2004《压力变送器检定规程》28、JJF 1030-2010 《恒温槽技术性能测试规范》（替代JJF 1030-1998）29、JJF 1048-1995《数据采集系统校准规范》30、JJF 1059-1999《测量不确定度评定与表示》31、JJG 1027-1991 《测量误差及数据处理》改标准号为JJF 1027-1991，名称和内容不变。
交流采样装置虚负荷校验现场作业标准
交流采样装置虚负荷校验现场作业标准一．适用范围本作业指导书适应于新装及运行中的交流采样测量装置的现场校验。
二．引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB/T 13729 - 2019 《远动终端设备》GB/T 13850 - 1998 《交流电量转换为模拟量或数字信号的电测量变送器》GB/T 15153.1 - 1998 《远动设备和系统》第2部分：工作条件第1篇电源和电磁兼容性JJG（电力）01 - 1994 《电测量变送器检定规程》DL/T 630 - 1997 《交流采样远动终端技术条件》JJG 124 - 2005 《电压表、电流表、功率表及电阻表检定规程》国家电网安监[2005]83号《电力安全工作规程(变电站和发电厂电气部分)》国家电网安监[2005]83号《电力安全工作规程(电力线路部分)》国家电网公司《交流采样测量装置校验作业指导书》国家电网公司《交流采样测量装置校验规范》三．天气及作业现场要求1、试验气象要求：环境条件应满足温度在15℃--30℃之间，湿度35%-80%。
2、作业现场要求：现场试验使用的仪表、仪器、工器具、材料按定置摆放整齐，方便使用，随时保持整洁。
四．“三措”基本要求一）组织措施确定作业项目、明确工作任务1. 由本单位生产技术管理部门向班组下达工作任务。
2. 由班长指定工作负责人和工作班成员。
其中担任校验工作的人员必须持有有效的6。
交流采样变送器检定装置说明书
目录PTC-8300H交流采样变送器检定装置1 概述本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、国家电力公司《交流采样测量装置校验规范》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相0.05级表源一体化装置。
装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
装置具有精度高、工作稳定可靠、操作方便灵活等特点。
2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
2．2 可自动检验交流采样装置和电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
2．3 电源部分可生成具有2∽31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
2．4 功放的工作频带为40H Z ∽1kH Z，有良好的线性。
电流功放为恒流源，电压功放为恒压源。
由于重量轻，本装置更适合于现场校验使用。
2．5 设有RS-232接口。
通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
2．6 设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。
2．7 电能表自动校验。
3 主要技术指标3．1交流电压量程50V，100V，200V，400V，800V最大输出容量20VA；3．2 交流电流量程0.5A，1A ，2.5A，5A，10A，20A最大输出容量20VA；3．3 交流电压、电流调节范围0∽120% FS（800V量程除外），调节细度5×10－5；3．4 工频交流电压、电流、有功功率准确度0.05% FS；3．5 无功功率准确度0.1% FS3．6 电流对同名相电压的相位准确度0.050；3．7 频率调节范围45∽65H Z，调节细度0.001H Z，调定值准确度5×10－5；3．8 相位调节范围0∽359.990，调节细度0.010；3．9 交流电压、电流输出波形失真度≤0.3%；3．10 交流电压、电流及功率输出稳定度≤0.01% FS /60s；3．11 谐波2∽31次，幅度0∽20%，各次谐波相位细度0.010·N（N为谐波次数）；3．12 直流电压量程75、150、300、500V，1000V，最大输出容量20W；3．13 直流电流量程0.5、1、2.5、5、10、20A ，最大输出容量20W；3．14直流电压、电流调节范围0∽120% FS（1000V量程除外），调节细度5×10－5；3．15直流电压、电流输出稳定度≤0.01% FS /60s（峰－峰值）；3．16 直流电压调定值准确度0.05% FS；3．17直流电流调定值准确度0.1% FS；3．19 直流测量准确度（用于变送器输出测量）0.01% FS（电压0∽±24V，电流0∽±24mA）；3．20 电能表测量综合误差0.05% （脉冲输出：三相额定值=6Hz）；3．21 工作电源单相220V±10%，50H Z±5%；3．22 使用环境温度200C±100C，相对湿度≤85%RH；3．23 体积重量约460×430×185mm3，24kg（含豪华型机箱）。
采样器检修作业指导书
采样器检修作业指导书1、目的经过运行一段时间后采样器部分零部件磨损严重，为保证采样器正常运行，部分零部件需进行更换和维修。
2、适应范围采样器检修3、编制依据序号资料名称编号版本1 采样器厂家说明书23 《电业安全工作远程》19784、作业前应具备的条件序号必须具备的条件和应作的准备责任单位备注1 检修指导书编制完，经审批合格外围队2 检修场地清理干净，检修用备品备件材料准备完外围队3 检修的工机具准备齐全，检查合格外围队4 检修人员到现场，并撑握检修方案外围队5 设备隔离完成运行6 检修作业票办理完成外围队7 检修照明充足外围队5、作业危险因素和环境因素辨识及对策表序号危险点和环境因拟采用的风险监督实施确认1．在检修现场工作未办理工作票作业前办理工作票H2．检修工作时不按工作票执行检修作业时按工作票要求执行S3．检修设备与运行设备未隔离检查隔离情况并确认S4. 设备在检修前电源未切断设备在开始检修前，运行值班人员必须将电源切断，并挂上警告牌。
H5.高处作业未系安全带安全带应挂在上方牢固可靠的地方S6.高处作业未使用工具带高处作业必须使用工具带，将工具入在工具带内，较大的工具应用绳索拴在牢固的构件上S7.工具材料随意上下投掷工具和材料要用绳系牢后上下吊送S8.高处用脚手架或吊架未经过验收使用高处用脚手架或吊架必须验收合格后使用H9.脚手板未固定脚手板必须用#10铁丝固定牢固H10.皮带未做保护检修设备下方的皮带铺设石棉布H11.运行时站在机器上运行时禁止站在机器上或向机器上攀登6、作业人员要求及职责分工序号作业人员工种资格要求人数备注1 工作负责人有组织协调能力和现场管理经验12 技术负责人熟悉设备结构和与设备相关的系统，有组织能力13 检修工具有一定的检修经验和现场工作经验69 起重工有5年以上起重经验，有起重工操作证210 架子工有一定的现场施工经验并有操作证311 机械操作工具有一定的起重知识，有相应机械操作证27、作业工器具及消耗材料序号工器具/材料名称规格/型号数量备注1 钢板尺500mm 1盒尺3m 2个2 倒链2t 2个钢丝绳扣φ21.5*6m 1对钢丝绳扣 φ19.5*6m 1对钢丝绳扣φ17.5*4m 1对 4 方锤3.5磅 1把 5 重型套筒搬手 1套 活搬手 12寸 2把 活搬手 15寸 2把 梅花搬手 1套 一字改锥 350 1把橇棍2个 6 油盘 2个 7 破布 3kg 8 汽油2.5kg8、作业程序、技术要求及质量控制点 8.1工作流程8.2作业程序、技术要求、质量控制点 序作作业程序技术要质量控工作前的准备部件解体零部件的检修试运行工作结束设备安装单机解体设备组装解体前的准备号业名称求制点1 工作前准备提前了解停运前设备运行状况：减速器的温度、振动、有无异常声音；采样斗的磨损状况；采样斗停止后的位置温度≤80℃；振动≤0.08mm；填写设备运行状况表备品备件材料工机具的准备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流采样测量装置校验作业指导书交流采样测量装置校验作业指导书交流采样测量装置校验作业指导书 (3)1.目的 (3)交流采样测量装置是将工频交流电量量值（电流、电压、频率、有功功率、无功功率、相位角、功率因数等）经数据采集、转换、计算、转变为数字信号传送至本地或远端显示器的测量装置。
(4)交流采样测量装置是综合自动化装置中的测量部分，它代替了传统的仪器仪表，目前在广西电力系统越来越多的被采用。
(4)为保证交流采样测量装置量值采集的准确、可靠，应对其电測量量值进行规范的检验。
为保证在现场检验交流采样测量装置的安全、规范操作、完善电測量现场检验手段，根据电測仪表检验工作的需要，依据相关的规程及技术条件，制订了本作业指导书。
(4)2.适用范围 (4)本作业指导书适应于广西电力系统中使用的交流采样测量装置(以下简称测量装置)的校验及检验。
4 3.规范性引用文件 (4)下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。
(4)GB/T 13729 - 2002 《远动终端设备》 (4)GB/T 13850 - 1998 《交流电量转换为模拟量或数字信号的电测量变送器》 (4)GB/T 15153.1 - 1998 《远动设备和系统》第2部分：工作条件第1篇电源和电磁兼容性 . 4 JJG（电力）01 - 1994 《电测量变送器检定规程》 (4)DL/T 630 - 1997 《交流采样远动终端技术条件》 (4)JJG 124 - 2005 《电压表、电流表、功率表及电阻表检定规程》 (4)DL 408-1991 《电业安全工作规程》（发电厂和变电所电气部分） (4)Q/CSG 1 004-2004 《电气工作票技术规范（发电、变电部分）》（南方电网公司企业标准） (4)在执行本指导书时，应注意使用上述引用文献的现行有效版本。
(4)4.名词和术语 (4)4.1.测量装置的现场校验（实负荷法） (4)使用标准测量装置(以下简称标准装置)对现场运行的测量装置实施在运行工作状态下的实负荷在线测量比较。
(4)现场校验（实负荷法）是指：使用标准测量装置对现场运行的交流采样测量装置实施在运行工作状态下的实负荷在线测量比较。
这种在线比较是在当前运行负荷时的测试。
考虑到交流采样测量装置的工作原理及电力系统运行的特点，即交流采样测量装置采集值与标准装置上的显示值不同步及实际负荷不断变化的特点，现场校验应理解为是一种较现场检验粗大的比较。
标准测量装置本身不提供标准电流电压源。
(4)校验的数据仅仅反映交流采样测量装置当前负荷时的误差。
(4)4.2.测量装置的现场检验（虚负荷法） (4)使用标准检定装置(以下简称检定装置)对现场运行的测量装置实施在离线状态下的虚负荷检验。
. 4现场检验是指：使用标准检定装置对现场运行的测量装置实施在离线状态下的虚负荷检验。
由于标准检定装置的电流、电压源有着严格的技术指标，特别是标准检定装置提供的电流、电压、功率高稳定性能，使检验数据具有较好的复现性，较高的可靠性。
(5)现场校验与现场检验之间的关系： (5)⑴现场检验的数据比现场校验的数据更具有有效性； (5)⑵现场校验与现场检验可以相互交替进行，即：在同一周期内，进行了现场校验后，不必再进行现场检验，反之亦可； (5)⑶由于交流采样测量装置投入运行后，现场检验会有相当大的困难，建议至少每3年做一次现场检验，之间可做现场校验； (5)⑷新投入运行的交流采样测量装置必须进行现场检验，否则不能投入运行。
(5)⑸不允许对新投入运行的交流采样测量装置用现场校验方法代替现场检验。
(5)现场校验与现场检验在原理、误差的准确程度存在较大诧差异，因此不异将两种方法统一、不能混为一谈。
(5)4.3.基本误差 (5)4.4.改变量 (5)交流采样测量装置由影响量引起的以等级指数的百分数表示的改变量应不超过表2的规定。
(5)表2 影响量的标称值使用范围和允许的改变 (5)5.安全工作的要求 (6)5.1.安全工作规程 (6)为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配电气设备的安全运行，必须严格执行DL 408《电业安全工作规程》和Q/CSG 1 004-2004 《电气工作票技术规范》（发电、变电部分） (6)5.2.保证安全的组织措施 (6)6.现场试验方法 (7)6.1.测量装置的现场校验（实负荷法） (7)6.1.1.校验项目 (7)6.1.2.校验条件 (7)6.1.3.仪器仪表和工具 (8)6.1.4.校验方法及接线原理 (8)6.2.测量装置的现场检验（虚负荷法） (13)6.2.1.检验项目 (13)6.2.2.检验条件 (13)6.2.3.检验标准 (13)6.2.4.仪器仪表和工具 (14)6.2.5.检验方法及接线原理 (14)6.2.6.操作步骤 (17)7.检验结果的处理 (19)7.1.基本误差计算方法 (19)7.2.检验合格证 (19)7.3.超差的处理 (19)7.4.原始记录 (19)7.5.检验周期 (19)8.工作危险点分析与预防性措施对策 (19)附录 A 交流采样测量装置现场在线校验原始记录编号： (20)附录 B 交流采样测量装置现场离线检验原始记录编号： (21)交流采样测量装置校验作业指导书1.目的交流采样测量装置是将工频交流电量量值（电流、电压、频率、有功功率、无功功率、相位角、功率因数等）经数据采集、转换、计算、转变为数字信号传送至本地或远端显示器的测量装置。
交流采样测量装置是综合自动化装置中的测量部分，它代替了传统的仪器仪表，目前在广西电力系统越来越多的被采用。
为保证交流采样测量装置量值采集的准确、可靠，应对其电測量量值进行规范的检验。
为保证在现场检验交流采样测量装置的安全、规范操作、完善电測量现场检验手段，根据电測仪表检验工作的需要，依据相关的规程及技术条件，制订了本作业指导书。
2.适用范围本作业指导书适应于广西电力系统中使用的交流采样测量装置(以下简称测量装置)的校验及检验。
3.规范性引用文件下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。
GB/T 13729 - 2002 《远动终端设备》GB/T 13850 - 1998 《交流电量转换为模拟量或数字信号的电测量变送器》GB/T 15153.1 - 1998 《远动设备和系统》第2部分：工作条件第1篇电源和电磁兼容性JJG（电力）01 - 1994 《电测量变送器检定规程》DL/T 630 - 1997 《交流采样远动终端技术条件》JJG 124 - 2005 《电压表、电流表、功率表及电阻表检定规程》DL 408-1991 《电业安全工作规程》（发电厂和变电所电气部分）Q/CSG 1 004-2004 《电气工作票技术规范（发电、变电部分）》（南方电网公司企业标准）在执行本指导书时，应注意使用上述引用文献的现行有效版本。
4.名词和术语4.1.测量装置的现场校验（实负荷法）使用标准测量装置(以下简称标准装置)对现场运行的测量装置实施在运行工作状态下的实负荷在线测量比较。
现场校验（实负荷法）是指：使用标准测量装置对现场运行的交流采样测量装置实施在运行工作状态下的实负荷在线测量比较。
这种在线比较是在当前运行负荷时的测试。
考虑到交流采样测量装置的工作原理及电力系统运行的特点，即交流采样测量装置采集值与标准装置上的显示值不同步及实际负荷不断变化的特点，现场校验应理解为是一种较现场检验粗大的比较。
标准测量装置本身不提供标准电流电压源。
校验的数据仅仅反映交流采样测量装置当前负荷时的误差。
4.2.测量装置的现场检验（虚负荷法）使用标准检定装置(以下简称检定装置)对现场运行的测量装置实施在离线状态下的虚负荷检验。
现场检验是指：使用标准检定装置对现场运行的测量装置实施在离线状态下的虚负荷检验。
由于标准检定装置的电流、电压源有着严格的技术指标，特别是标准检定装置提供的电流、电压、功率高稳定性能，使检验数据具有较好的复现性，较高的可靠性。
现场校验与现场检验之间的关系：⑴现场检验的数据比现场校验的数据更具有有效性；⑵现场校验与现场检验可以相互交替进行，即：在同一周期内，进行了现场校验后，不必再进行现场检验，反之亦可；⑶由于交流采样测量装置投入运行后，现场检验会有相当大的困难，建议至少每3年做一次现场检验，之间可做现场校验；⑷新投入运行的交流采样测量装置必须进行现场检验，否则不能投入运行。
⑸不允许对新投入运行的交流采样测量装置用现场校验方法代替现场检验。
现场校验与现场检验在原理、误差的准确程度存在较大诧差异，因此不异将两种方法统一、不能混为一谈。
4.3.基本误差交流采样测量装置在参比条件下工作时，其基本误差不应超过表1的规定。
表1 交流采样测量装置的基本误差4.4.改变量交流采样测量装置由影响量引起的以等级指数的百分数表示的改变量应不超过表2的规定。
表2 影响量的标称值使用范围和允许的改变5.1.安全工作规程为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配电气设备的安全运行，必须严格执行DL 408《电业安全工作规程》和Q/CSG 1 004-2004 《电气工作票技术规范》（发电、变电部分）5.2.保证安全的组织措施a)在电压、电流互感器二次回路工作时应采取以下保证安全的组织措施：1)工作票制度；2)工作许可制度；3)工作监护制度；4)工作间断，转移和终结制度。
b)在进行测量装置现场校验和现场检验工作时，应填写工作票，手续必须完备。
c)对现场工作应进行危险点分析，制定出相应的安全措施。
d)现场操作至少有两人一起工作，有一人进行安全监护。
e)应在工作区范围设立标示牌或护栏。
f)在保护室内严禁使用无线通讯设备。
g)在进行停电虚负荷检验时，加量前1小时先通知运行值班人员，由运行值班人员履行相关手续将被检装置退出本地、远程的AGC系统；试验人员得到值班人员许可后，方可加量试验；试验完成后注意通知值班人员恢复本地、远程的AGC系统。
h)试验过程应有人监护并呼唱，工作人员在试验过程中注意力应高度集中，防止异常情况的发生。
当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。
i)现场拆、接线工作必须由运行维护单位有经验并且被本企业授权有实际操作资格的工作人员担任。
j)在分、合电流端子时，必须有专人监视该回路电流量值的变化。
k)严禁在现场操作过程中造成运行的电流回路开路，严禁在现场操作过程中造成运行的电压回路短路。
l)现场工作必须具备良好的照明条件。
6.现场试验方法6.1.测量装置的现场校验（实负荷法）6.1.1.校验项目运行中测量装置应校验以下项目：a)核对互感器变比；b)核对测量装置技术参数；c)检查测量装置和与之连用的互感器的二次回路接线是否正确；d)核验（校验）参比条件：环境条件；被测量电压；被测量频率；被测量装置的负载电流；被测量装置的负荷状况；被测装置的接线方式，通讯规约等。
