建筑基坑支护工程案例分析PPT(共 44张)
合集下载
基坑支护工程ppt课件
2、双排式板桩计算 将双排桩看做钢架结构计算内力。 （1）双排桩的Mmax是单排桩的75%； （2）桩顶位移是单排桩的30～40%； (3）护桩入土深度是单排桩的70%；
（4）桩直径400 ~ 600mm ，排距 L (1.5 ~ 3.0)d 。
精选PPT课件
16
7.3.2 单锚式板桩的计算
1、浅埋式单锚板桩的计算（简支梁法求解）
精选PPT课件
23
7.4 钢筋混凝土桩抗弯设计计算 （见钢筋混凝土结构设计，此处略）
7.5 基坑底稳定验算 1、基坑底隆起
（1）地基稳定验算； （2）地基强度验算；
2、水压力与基坑底管涌 （1）流砂与基坑底管涌 （2）承压水冲溃坑底
精选PPT课件
24
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
（2）淤泥质或饱和粘性土等软弱地基，当H<7m时，且 只考虑边坡稳定时，优先选用水泥土搅拌桩等重力式支 护方案；当基坑较深时，可采用地下连续墙内支撑支护 的方案或逆作法施工。
（3）对于松散的砂土层或粉细砂土层，可用化学注浆加
固与桩墙支护相结合的支护方案；其次为土钉支护及地
下连续墙的施工方案，也可考虑用插筋补强及网状结构
7.2 支护结构的受力及破坏形式
0.65ka H
kaH
(0.2 ~ 0.4)H
砂土
精选软PP—T课—件中硬粘土
硬粘土 10
7.2.2支护板桩的侧向土压力计算
2、基坑底桩前土压力计算取值 基坑底桩前土抗力常采用的是Rankine公式计
算，由于计算出来的被动土压力是以极限状态为 前提的，当被动土压力达到理论计算值时，其围 护结构的变形位移将很大，一般达到坑深或桩墙 高度的5%，这么大的变形位移是基坑支护结构所 不能允许的。因此，对于基坑支护被动土压力计 算中，一般取其折减系数η=0.3～0.5。 3、护桩与土体间的摩擦作用 桩墙支护结构在土压力作用下发生变形变位时， 护桩和土体之间有相对位移而产生摩擦力，摩擦 力将使桩墙后的主、被动土压力减小；相反确使 桩墙前面的被动土压力增大。为此进行支护结构 设计时应考虑桩墙与土体的摩擦作用，即将墙前、 后的被动土压力乘以修正系数.
（4）桩直径400 ~ 600mm ，排距 L (1.5 ~ 3.0)d 。
精选PPT课件
16
7.3.2 单锚式板桩的计算
1、浅埋式单锚板桩的计算（简支梁法求解）
精选PPT课件
23
7.4 钢筋混凝土桩抗弯设计计算 （见钢筋混凝土结构设计，此处略）
7.5 基坑底稳定验算 1、基坑底隆起
（1）地基稳定验算； （2）地基强度验算；
2、水压力与基坑底管涌 （1）流砂与基坑底管涌 （2）承压水冲溃坑底
精选PPT课件
24
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
（2）淤泥质或饱和粘性土等软弱地基，当H<7m时，且 只考虑边坡稳定时，优先选用水泥土搅拌桩等重力式支 护方案；当基坑较深时，可采用地下连续墙内支撑支护 的方案或逆作法施工。
（3）对于松散的砂土层或粉细砂土层，可用化学注浆加
固与桩墙支护相结合的支护方案；其次为土钉支护及地
下连续墙的施工方案，也可考虑用插筋补强及网状结构
7.2 支护结构的受力及破坏形式
0.65ka H
kaH
(0.2 ~ 0.4)H
砂土
精选软PP—T课—件中硬粘土
硬粘土 10
7.2.2支护板桩的侧向土压力计算
2、基坑底桩前土压力计算取值 基坑底桩前土抗力常采用的是Rankine公式计
算，由于计算出来的被动土压力是以极限状态为 前提的，当被动土压力达到理论计算值时，其围 护结构的变形位移将很大，一般达到坑深或桩墙 高度的5%，这么大的变形位移是基坑支护结构所 不能允许的。因此，对于基坑支护被动土压力计 算中，一般取其折减系数η=0.3～0.5。 3、护桩与土体间的摩擦作用 桩墙支护结构在土压力作用下发生变形变位时， 护桩和土体之间有相对位移而产生摩擦力，摩擦 力将使桩墙后的主、被动土压力减小；相反确使 桩墙前面的被动土压力增大。为此进行支护结构 设计时应考虑桩墙与土体的摩擦作用，即将墙前、 后的被动土压力乘以修正系数.
基坑工程土钉墙支护详细讲解PPT课件
第19页/共49页
7.3 土钉墙的验算
3、外部整体稳定性分析平衡法
密集的土钉组成的复合体可将其视为重力式挡土墙，从试 验得出，破坏时明显具有平移和转动性质
KH
Fi Eax
Eax Ti q Hi Kai 2ci Kai Sx Sz
H
Fi W qBSx tan
KH－抗滑动安全系数，1.2 Eax －墙后主动土压力； Fi－假设墙底断面上产生的抗滑合力
3) 密集土钉加固墙体，类似重力式挡墙，要验 算抗滑和抗倾覆安全性 4) 复合墙体后的土压力分布接近三角形，在坡 角处土压力减小 5) 很少见到混凝土面板上锚头破坏
第7页/共49页
7.3 土钉喷射混凝土设计
土钉支护的设计内容 1) 确定土钉平面和剖面尺寸，及分段施工高度 2) 确定土钉布置方式和间距 3) 确定土钉的直径、长度、倾角及在空间的方向 4) 确定钢筋类型、直径及构造 5) 注浆方式、浆体强度指标 6) 喷射混凝土面层设计及坡顶防护措施 7) 土钉抗拔力验算 8) 整体稳定性分析，变形预测和可靠性分析 9) 施工图设计及说明 10) 现场监测和质量控制设计
2) 抗拉承载力的标准值
至少能承受的抗拔力 支护需要的抗拔力
怎么验算能否达到这个设计值呢？ 根据基坑侧壁安全等级采用试验和经验 估算的方法进行确定
Tt D f
Tt－试验得到的极限抗拔力(kN/m) D－钻孔直径(m)
对于二级基坑，采用f的平均值 与滑裂面外的稳定长度之积， 与设计值相比较
f－锚体砂浆与土体间第i层土的粘结强度(kN/m2)
第20页/共49页
B W
Fi
Pi
7.3 土钉墙的验算
抗倾覆稳定性验算
KQ
MW Mo
7.3 土钉墙的验算
3、外部整体稳定性分析平衡法
密集的土钉组成的复合体可将其视为重力式挡土墙，从试 验得出，破坏时明显具有平移和转动性质
KH
Fi Eax
Eax Ti q Hi Kai 2ci Kai Sx Sz
H
Fi W qBSx tan
KH－抗滑动安全系数，1.2 Eax －墙后主动土压力； Fi－假设墙底断面上产生的抗滑合力
3) 密集土钉加固墙体，类似重力式挡墙，要验 算抗滑和抗倾覆安全性 4) 复合墙体后的土压力分布接近三角形，在坡 角处土压力减小 5) 很少见到混凝土面板上锚头破坏
第7页/共49页
7.3 土钉喷射混凝土设计
土钉支护的设计内容 1) 确定土钉平面和剖面尺寸，及分段施工高度 2) 确定土钉布置方式和间距 3) 确定土钉的直径、长度、倾角及在空间的方向 4) 确定钢筋类型、直径及构造 5) 注浆方式、浆体强度指标 6) 喷射混凝土面层设计及坡顶防护措施 7) 土钉抗拔力验算 8) 整体稳定性分析，变形预测和可靠性分析 9) 施工图设计及说明 10) 现场监测和质量控制设计
2) 抗拉承载力的标准值
至少能承受的抗拔力 支护需要的抗拔力
怎么验算能否达到这个设计值呢？ 根据基坑侧壁安全等级采用试验和经验 估算的方法进行确定
Tt D f
Tt－试验得到的极限抗拔力(kN/m) D－钻孔直径(m)
对于二级基坑，采用f的平均值 与滑裂面外的稳定长度之积， 与设计值相比较
f－锚体砂浆与土体间第i层土的粘结强度(kN/m2)
第20页/共49页
B W
Fi
Pi
7.3 土钉墙的验算
抗倾覆稳定性验算
KQ
MW Mo
《基础篇：基坑支护》PPT课件
a
59
降水（压）井点剖面布置图
a
60
⑶ 坑内井点降水要点
① 坑内井点降水应在开挖前20天进行，降水深度应达到设计 要求，并不得少于坑底以下1m。
② 降水必然会形成降水漏斗，从而造成对周围环境的影响， 因此要合理使用井点降水，在邻近保护对象附近一定要形成封闭 的隔水帷幕后才能开始降水。
③ 降水期间应按设计要求布置水位观测孔，对基坑内外的地 下水位变化及邻近的建（构）筑物的沉降进行监控，当建（构） 筑物的变形速率或变形量超过警戒值时，可用回灌水法或隔水法 来控制降水对周围环境的有害影响。
⑷预应力张拉及封锚：
制浆
注浆
拉杆的预应力张拉
a
锚杆逐层向下支护施工
共70页 第2250页
2.4.4 挡土灌注桩与土层锚杆结合支护
锚杆及横撑
a
冠梁 悬臂支护桩
共70页 第2621页
2.4.5 钢板桩支护
当基坑较深、地下水位较高 且未施工降水时，采用板桩作为 支护结构，既可挡土、防水，还 可防止流砂的发生。
共70页 第1712页
钢筋砼灌注桩的排列方式
北京神华大厦基坑的 交错相间排桩支护
a
共70页 第1813页
2.4.2 土钉墙支护
a
共70页 第1194页
土钉支护施工工艺：
⑴开挖工作面 ⑵喷射第一层砼 ⑶土钉成孔
喷射第一层砼
人工洛阳铲成孔
a
冲击式钢管成孔
土层锚杆钻机成孔
共70页 第2015页
⑷安设土钉、注浆
灌注桩与 水泥土桩结合
共70页 第16页
2.4.1 排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排 式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全 度好、费用低。
大型深基坑支护案例及常见问题(图文并茂,45页)
深大基坑支护的几个问题
xxx
xxxxxxxx xxxxxxxx
1.深大基坑案例 2.支护形式 3.支撑形式 4.嵌固深度 5.止水问题 6.位移控制
武汉嘉裕酒店基坑
基坑深23~25m 边长： 150m×130m 深厚砂层： 基坑上部软土， 下部地面下50m
圆支撑
另一圆支撑
对撑
对撑？
深厚砂层
深厚软土！
设4层地下室，基坑开挖底标高-21.500(相对标 高)，坑中坑开挖底标高-30.000(相对标高)。基 坑周长为580m，面积为22224m2。
160m m×130m
深厚软土、厚砂层，止水？
基坑底边线
桩底边线
对撑
支撑布置平面
连续墙 穿透 砂层
ห้องสมุดไป่ตู้ 多圆
排桩支护三轴搅拌桩止水
未穿透底部砂层
-29.8
-0.39~0.22
地铁道床沉降 <20mm
基坑未挖到底 沉降>16mm (预警）
再挖 挖桩 桩直径8m 止水控沉
最后沉降 21.2mm
2.支护形式
排桩，1.2m, 1.4m, 1.6m 双排桩
地下连续墙，墙厚 0.8m,1m,1.2m,1.5m
3.支撑形式
圆支撑 对撑 锚索
圆支撑刚度、稳定问题 对撑温度应力
锚索位移控制
4.嵌固深度
多支点：2012国家规范 ：≥0.2h h=30m 嵌固 ≥ 6m 广州烟草大夏，西塔岩石，吊脚桩 杨光华：1991年上海全国土力学会议论文解决
5.止水问题
砂层最好是地下连续墙 排桩要三重止水才可靠
搅拌桩，桩间旋喷桩，坑内桩间喷砼挂网 深圳工程后期止水成本很高！
6.位移控制
xxx
xxxxxxxx xxxxxxxx
1.深大基坑案例 2.支护形式 3.支撑形式 4.嵌固深度 5.止水问题 6.位移控制
武汉嘉裕酒店基坑
基坑深23~25m 边长： 150m×130m 深厚砂层： 基坑上部软土， 下部地面下50m
圆支撑
另一圆支撑
对撑
对撑？
深厚砂层
深厚软土！
设4层地下室，基坑开挖底标高-21.500(相对标 高)，坑中坑开挖底标高-30.000(相对标高)。基 坑周长为580m，面积为22224m2。
160m m×130m
深厚软土、厚砂层，止水？
基坑底边线
桩底边线
对撑
支撑布置平面
连续墙 穿透 砂层
ห้องสมุดไป่ตู้ 多圆
排桩支护三轴搅拌桩止水
未穿透底部砂层
-29.8
-0.39~0.22
地铁道床沉降 <20mm
基坑未挖到底 沉降>16mm (预警）
再挖 挖桩 桩直径8m 止水控沉
最后沉降 21.2mm
2.支护形式
排桩，1.2m, 1.4m, 1.6m 双排桩
地下连续墙，墙厚 0.8m,1m,1.2m,1.5m
3.支撑形式
圆支撑 对撑 锚索
圆支撑刚度、稳定问题 对撑温度应力
锚索位移控制
4.嵌固深度
多支点：2012国家规范 ：≥0.2h h=30m 嵌固 ≥ 6m 广州烟草大夏，西塔岩石，吊脚桩 杨光华：1991年上海全国土力学会议论文解决
5.止水问题
砂层最好是地下连续墙 排桩要三重止水才可靠
搅拌桩，桩间旋喷桩，坑内桩间喷砼挂网 深圳工程后期止水成本很高！
6.位移控制

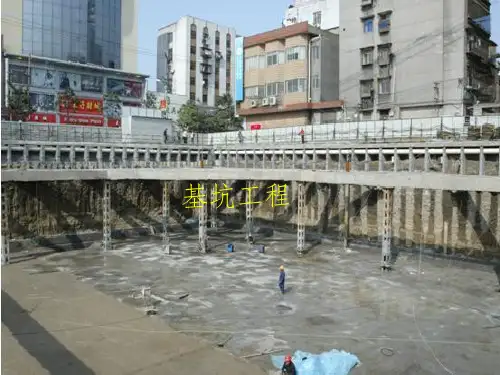

基坑支护ppt课件
5、面层喷射砼强度等级不宜低于C20。
6、喷射砼面层厚度宜为80～200，通常采用100。
7、喷射砼面层中配钢筋网，采用I级钢筋、直径6～10，间距 150～300，钢筋网搭接长度大于300。
8、注浆材料水泥净浆或水泥砂浆，其强度不低于M10。
9、当地下水位高于基坑底面时，应采取降水或截水措施；
土钉墙墙顶应采用砂浆或混凝土护面，坡顶和坡脚应设排
.
5
2．挖方边坡最陡坡度
为了防止塌方，保证施工安全，当土方挖到一 定深度时，边坡均应做成一定的坡度。
土方边坡的坡度以其高度"与底宽度B之比表示， 即土方边坡坡度的大小与土质、开挖深度、开挖方 法、边坡留置时间的长短、排水情况、附近堆积荷 载等有关。开挖的深度愈深，留置时间越长，边坡 应设计得平缓一些，反之则可陡一些，用井点降水 时边坡可陡一些。边坡可以做成斜坡式，根据施工 需要亦可做成踏步式，地下水位低于基坑(槽)或管 沟底面标高时，挖方深度在5 m以内，不加支撑的 边坡的最陡坡度应按表7—2的规定。
2、击入锚杆
基坑工程
.
1
基坑工程
为保证基坑施工、主体地下结构的安全和周围环 境不受损害而采取的支护结构、降水和土方开挖与回填， 包括勘察、设计、施工、监测和检测等，称为基坑工程， 是一项综合性很强的系统工程。
.
2
基坑安全
随着基坑的开挖越来越深、面积越来越 大，基坑围护结构的设计和施工越来越复 杂，所需要的理论和技术越来越高，远远 超越了作为施工辅助措施的范畴，施工单 位没有足够的技术力量来解决复杂的基坑 稳定、变形和环境保护问题，往往导致基 坑在施工过程中发生安全事故。
采用直立壁挖土的基坑(槽)或管沟挖好后，应及时进行地下 结构和安装工程施工，在施工过程中，应经常检查坑壁的稳定 情况。
《基坑支护》课件
THANK YOU
分布。
支护结构选型与设计
支护结构类型
结构设计
根据工程地质条件、基坑深度、施工条件 等因素，选择合适的支护结构类型，如重 力式、悬臂式、锚杆式等。
根据支护结构的类型和荷载要求，进行结 构设计和构件截面尺寸的计算。
稳定性分析
施工图绘制
对支护结构进行稳定性分析，包括抗滑、 抗倾、抗隆起等稳定性验算。
根据设计结果，绘制支护结构的施工图纸 ，包括平面图、立面图、剖面图等。
重力式挡土墙支护
重力式挡土墙支护是通过在基坑侧壁设置重力式挡土墙，利用挡土墙的自重来平衡土压力和 外力。
重力式挡土墙支护适用于开挖深度较大、周围环境不允许放坡的情况，具有结构简单、施工 方便等优点。
重力式挡土墙支护的施工流程包括开挖基槽、设置排水设施、安装挡土墙等步骤，需严格控 制挡土墙的施工质量，确保其稳定性满足要求。
锚固力满足要求。
预应力锚杆支护
预应力锚杆支护是通过在岩土层中设置预应力锚杆，利用预应力锚杆的 拉力来提高岩土体的稳定性。
预应力锚杆支护适用于岩质地层或需要较大承载力的基坑工程，具有承 载力高、变形小等优点。
预应力锚杆支护的施工流程包括钻孔、安装锚杆、张拉锚杆、锁定锚杆 等步骤，需严格控制锚杆的钻孔深度、孔径、倾斜度等参数，确保锚杆 的承载力满足要求。
技术先进
积极采用新技术、新工艺，提高支护结构的 可靠性和耐久性。
环保节能
减少对环境的影响，合理利用资源，降低能 耗。
土压力计算
静止土压力计算
01
根据土的物理性质和应力状态，计算土体在静止状态下的压力。
主动土压力计算
02
考虑土体在支护结构前的应力状态，计算主动土压力的大小和
基坑与土方工程技巧培训课件(ppt共44张)
基坑与土方工程技巧培训课件(PPT44 页)
基坑与土方工程技巧培训课件(PPT44 页)
2.3 钻土成孔
基坑与土方工程技巧培训课件(PPT44 页)
1、洛阳铲人工成孔
基坑与土方工程技巧培训课件(PPT44 页)
2.3 钻土成孔
基坑与土方工程技巧培训课件(PPT44 页)
2、机械成孔
基坑与土方工程技巧培训课件(PPT44 页)
基坑：房屋建筑、市政工程或地下 建筑物在施工时需开挖的地坑。
基坑工程：为保证基坑施工、主体 地下室结构的安全和周围环境不受损害 而采取的支护结构、降水和土方开挖与 回填、勘察、设计、施工和监控等。
4
1.2 基坑支护方式及内容
降水工程
无
支
土方开挖
护
地基加固及土坡护面
基开 坑挖
监测
开
环境保护
挖
方
围护结构
基坑与土方工程
编制： 审核： 批准：
2011年8月
目录 第1部分 基坑概述 第2部分 支护施工工艺流程 第3部分 排水工程 第4部分 土方开挖与回填 第5部分 基坑监测
2
第1部分 基坑概述
1.1 基坑概述 1.2 基坑支护方式及内容 1.3 支护概念
3
1.1 基坑概述
随着城市建设的发展，地下室空间 在世界各大城市中得到开发利用。如高 层建筑地下室、地下仓库、地下人防以 及地下民用和工业设施等。在我国，地 铁及高层建筑的兴建，产生了大量的基 坑（深基坑）工程。基本术语：
基坑与土方工程技巧培训课件(PPT44 页)
基坑与土方工程技巧培训课件(PPT44 页)
土钉墙施工工艺流程（以钢管土钉为例）
材料准备ቤተ መጻሕፍቲ ባይዱ
基坑与土方工程技巧培训课件(PPT44 页)
2.3 钻土成孔
基坑与土方工程技巧培训课件(PPT44 页)
1、洛阳铲人工成孔
基坑与土方工程技巧培训课件(PPT44 页)
2.3 钻土成孔
基坑与土方工程技巧培训课件(PPT44 页)
2、机械成孔
基坑与土方工程技巧培训课件(PPT44 页)
基坑：房屋建筑、市政工程或地下 建筑物在施工时需开挖的地坑。
基坑工程：为保证基坑施工、主体 地下室结构的安全和周围环境不受损害 而采取的支护结构、降水和土方开挖与 回填、勘察、设计、施工和监控等。
4
1.2 基坑支护方式及内容
降水工程
无
支
土方开挖
护
地基加固及土坡护面
基开 坑挖
监测
开
环境保护
挖
方
围护结构
基坑与土方工程
编制： 审核： 批准：
2011年8月
目录 第1部分 基坑概述 第2部分 支护施工工艺流程 第3部分 排水工程 第4部分 土方开挖与回填 第5部分 基坑监测
2
第1部分 基坑概述
1.1 基坑概述 1.2 基坑支护方式及内容 1.3 支护概念
3
1.1 基坑概述
随着城市建设的发展，地下室空间 在世界各大城市中得到开发利用。如高 层建筑地下室、地下仓库、地下人防以 及地下民用和工业设施等。在我国，地 铁及高层建筑的兴建，产生了大量的基 坑（深基坑）工程。基本术语：
基坑与土方工程技巧培训课件(PPT44 页)
基坑与土方工程技巧培训课件(PPT44 页)
土钉墙施工工艺流程（以钢管土钉为例）
材料准备ቤተ መጻሕፍቲ ባይዱ
基坑工程实例简介及现场施工图片PPT课件
• 降水采用集水井明排降水。基坑内井点延纵向方向分一 排布置，间距20m左右。
基坑工程实例(简介及现场施工图片)
40
深圳地铁翠竹站基坑支护照片
基坑工程实例(简介及现场施工图片)
41
深圳地铁翠竹站基坑支护照片
基坑工程实例(简介及现场施工图片)
42
14、南昌地铁长江路车站
• 长江路站位于与长江路T字相交的丰和北大道下，横跨长 江路，车站呈南北走向，交通流量较小。周边有多层及 高层房屋多栋，距离较远。道路下方管线较多，需要进 行改迁或临时保护。
• 基坑内降水采用管井降水，基坑西侧设置回灌井。帷 幕桩均采用三层水泥深层搅拌桩，φ500@350mm，有 效桩长为18m，止水帷幕桩共计约5500根。
基坑工程实例(简介及现场施工图片)
31
太原万达基坑支护
基坑工程实例(简介及现场施工图片)
32
11、轨道交通亦庄线肖村桥车站
• 肖村桥站位于宋家庄站与小红门站之间，南四环与成 寿寺路交叉口的北侧，城外诚家具城广场上，地下多 种管线交错复杂。
基坑工程实例(简介及现场施工图片)
10
3、央视TVCC基坑支护、降水、 土方及基础桩工程
• CCTV新台址建设工程位于北京市朝阳区东三环中路32号， 地处东三环路东侧、光华路以北、朝阳路以南，地处北 京市中央商务区（CBD）规划范围内。
• 该工程建筑用地面积总计17800m2，总建筑面积56.6万 m2，高度234m。
总建筑面积：25.32万ｍ2。建设用地面积为80890m2； 总建筑面积：80412m2；基底建筑面积约22900m2。 南北总长度212.5m，东西总宽度150.3m。
该工程基坑开挖深度为3.0-10.4m，边坡采用土钉墙 支护，土钉墙间距1.5m，长度4-9m，钢筋直径18mm。
基坑工程实例(简介及现场施工图片)
40
深圳地铁翠竹站基坑支护照片
基坑工程实例(简介及现场施工图片)
41
深圳地铁翠竹站基坑支护照片
基坑工程实例(简介及现场施工图片)
42
14、南昌地铁长江路车站
• 长江路站位于与长江路T字相交的丰和北大道下，横跨长 江路，车站呈南北走向，交通流量较小。周边有多层及 高层房屋多栋，距离较远。道路下方管线较多，需要进 行改迁或临时保护。
• 基坑内降水采用管井降水，基坑西侧设置回灌井。帷 幕桩均采用三层水泥深层搅拌桩，φ500@350mm，有 效桩长为18m，止水帷幕桩共计约5500根。
基坑工程实例(简介及现场施工图片)
31
太原万达基坑支护
基坑工程实例(简介及现场施工图片)
32
11、轨道交通亦庄线肖村桥车站
• 肖村桥站位于宋家庄站与小红门站之间，南四环与成 寿寺路交叉口的北侧，城外诚家具城广场上，地下多 种管线交错复杂。
基坑工程实例(简介及现场施工图片)
10
3、央视TVCC基坑支护、降水、 土方及基础桩工程
• CCTV新台址建设工程位于北京市朝阳区东三环中路32号， 地处东三环路东侧、光华路以北、朝阳路以南，地处北 京市中央商务区（CBD）规划范围内。
• 该工程建筑用地面积总计17800m2，总建筑面积56.6万 m2，高度234m。
总建筑面积：25.32万ｍ2。建设用地面积为80890m2； 总建筑面积：80412m2；基底建筑面积约22900m2。 南北总长度212.5m，东西总宽度150.3m。
该工程基坑开挖深度为3.0-10.4m，边坡采用土钉墙 支护，土钉墙间距1.5m，长度4-9m，钢筋直径18mm。
