LS-DYNA常见问题集锦教学文案
LS_Dyna的问题总结
一、影响穿透的一些因素解释I.接触厚度接触厚度定义的是一个参数——当接触体/面相互穿透的距离大于接触厚度时，程序将不计算这个接触，即认为没有接触了。
什么是接触厚度与距离？在自动接触中，接触厚度是一个默认值，大概是面厚度的几倍，在普通接触中，接触厚度无穷大。
II.壳厚度和接触厚度1. 壳厚度：影响刚度和单元质量；2. 接触厚度：①决定解除中的厚度偏移量；②并不影响刚度或壳体质量；③默认接触厚度等于壳厚度；④可以在*CONTACT 或*PART_CONTACAT 中直接缩放接触厚度；⑤在穿透节点被释放之前影响最大允许穿透深度。
III.运动速度对穿透的影响如果物体相对运动速度过大，在一个时间步长中所走过的距离会远超过一个单元的尺寸，若缩小时间步长，即缩小在一个时间步长内所走过的距离和单元尺寸的差异，基础检查可以正常进行，若初速度过高，会搜索不到接触，计算会出现问题。
IV.非对称接触算法中，主从面的定义原则①粗网格表面定义为主面，细网格表面为从面；②主从面相关材料刚度相差悬殊，材料刚度大的一面为主面；③平直或者凹面为主面，凸面为从面。
V.接触刚度的影响穿透可以认为是一种虚拟穿透，如果设定的穿透刚度（fkn）值，就可以减小这种穿透，但却不可避免。
如果fkn 值过大，会使到那元刚度病态，而不能求解。
二、穿透的可能解决方案I.接触方面：1. 修改接触类型，尝试自动接触类型：①STS（面面接触），当一个体的表面穿透另外一个体的表面是创建②SS（单面接触），当一个体的表面自身接触或者接触另一个体的表面时创建2. 接触定义存在问题：①增加接触刚度因子②改变接触面的主从设置，将刚体设置为主面，同时使用单向接触③修改关键字CONTROL_CONTACT中RWPNAL=23. 接触穿透距离超过了接触厚度，从而不再计算接触；4. 如果两个接触体的材料属性和网格差别较大，可以修改SOFT值为1 或者2.5. 接触群组设置不直接用PART，将可能接触的地方设置为segment；6. 修改摩擦系数：Fs和Fd通常设置为相同的值，避免额外的噪声产生。
LS-DYNA常见问题及解决策略 (2012年11月7日)
LS‐DYNA求解器
支持单机和并行计算 支持Windows、Unix、Linux等系统 有32位、64位版本 有单精度、双精度版本
LS‐DYNA求解器
2011/11/9
13
2011/11/9
14
湖南大学 汽车车身先进设计制造国家重点实验室
LS‐DYNA基础
湖南大学 汽车车身先进设计制造国家重点实验室
2011/11/9
汽车工业：碰撞分析、气囊设计 、约束系统匹配、部件加工 航空航天：鸟撞、飞机结构冲击动力分析、 碰撞，坠毁、冲 击爆炸及动态载荷、火箭级间分离模拟分析、宇宙垃圾碰撞、 特种复合材料设计 制造业：冲压、锻造、铸造、切割 建筑业：地震安全、混凝土结构、爆破拆除、公路桥梁设计 国防工业：内弹道和终点弹道、装甲和反装甲系统、穿甲弹 与破甲弹设计、战斗部结构设计、空气，水与土壤中爆炸 电子领域：跌落分析、包装设计、热分析、电子封装 生物医学
9
体育器材 2011/11/9
10
湖南大学 汽车车身先进设计制造国家重点实验室
LS‐DYNA基础 LS‐DYNA基本分析流程
几何模型修正 几何模型读取
湖南大学 汽车车身先进设计制造国家重点实验室
LS‐DYNA基础
前处理软件
FEMB LS‐PREPOST HYPERMESH ANSYS PATRAN FEMAP
沙漏的产生
有限元计算的数值积分采用高斯积分方法
2011/11/9
23
2011/11/9
24
4
2011/11/9
湖南大学 汽车车身先进设计制造国家重点实验室
Hourglass
湖南大学 汽车车身先进设计制造国家重点实验室
LS-DYNA常见问题集锦教学文案
LS-DYNA常见问题集锦教学文案1 如何处理LS-DYNA中的退化单元？在网格划分过程中，我们常遇到退化单元，如果不对它进行一定的处理，可能会对求解产生不稳定的影响。
在LS-DYNA中，同一Part ID 下既有四面体，五面体和六面体，则四面体，五面体既为退化单元，节点排列分别为N1，N2，N3，N4，N4，N4，N4，N4和N1，N2，N3，N4，N5，N5，N6，N6。
这样退化四面体单元中节点4有5倍于节点1-3的质量，而引起求解的困难。
其实在LS-DYNA的单元公式中，类型10和15分别为四面体和五面体单元，比退化单元更稳定。
所以为网格划分的方便起见，我们还是在同一Part ID下划分网格，通过*CONTROL_SOLID关键字来自动把退化单元处理成类型10和15的四面体和五面体单元。
2 LS-DYNA中对于单元过度翘曲的情况有何处理方法有两种方法：1. 采用默认B-T算法，同时利用*control_shell控制字设置参数BWC＝1，激活翘曲刚度选项；2. 采用含有翘曲刚度控制的单元算法，第10号算法。
该算法是针对单元翘曲而开发的算法，处理这种情况能够很好的保证求解的精度。
除了上述方法外，在计算时要注意控制沙漏，确保求解稳定。
3 在ANSYS计算过程中结果文件大于8GB时计算自动中断，如何解决这个问题？解决超大结果文件的方案:1. 将不同时间段内的结果分别写入一序列的结果记录文件；2. 使用/assign命令和重启动技术；3. ANSYS采用向指定结果记录文件追加当前计算结果数据方式使用/assign指定的文件，所以要求指定的结果记录文件都是新创建的文件，否则造成结果文件记录内容重复或混乱。
特别是，反复运行相同分析命令流时，在重复运行命令流文件之前一定要删除以前生成的结果文件序列。
具体操作方法和过程参见下列命令流文件的演示。
4关于梁、壳单元应力结果输出的说明问题：怎样显示梁单元径向和轴向的应力分布图（我作的梁单元结果只有变形图DOF SOLUTIN –Translation，但是没有stress等值线图，只有一种颜色）和壳单元厚度方向的应力、变形图（我们只能显示一层应力、变形，不知道是上下表层或中间层的结果）。
LS-DYNA求解过程中常见错误和警告信息的负体积、节点速度无限大等
实用标准文案
精彩文档 错误名称
原因及修改措施
输入格式不正确
找到错误位置，修改数据格式
浮点溢出，核心代码崩溃 (1) 材料和单元特性定义错误，如零密度、零厚度等
(2) 单元定义错误
(3) 各种曲线定义有问题，如求解时间比定义曲线的
时间长，导致数据外推失效
(4) 单位不一致
(5) 时间步太大，导致求解不稳定
程序一开始就
崩溃
(1) 单位不一致
(2) 边界条件、荷载曲线定义错误
(3) 某一材料未定义
节点速度无限
大
(1) 应用LS-PREPOST 检查最后一帧动画，找出崩
溃的单元和PART
(2) PART 的材料定义有问题，如某个参数设置过大
或与该PART 相关的接触定义有问题，检查接触
的设置
负体积
(1) 材料参数设置错误，选择合适材料模式
(2) 沙漏模式的变形积累，改为全积分单元
(3) 太高的局部接触力，需调整间隙、降低接触刚度
或降低时间步。
LS-DYNA问答总结
1 如何处理LS-DYNA中的退化单元？在网格划分过程中，我们常遇到退化单元，如果不对它进行一定的处理，可能会对求解产生不稳定的影响。
在LS-DYNA中，同一Part ID 下既有四面体，五面体和六面体，则四面体，五面体既为退化单元，节点排列分别为N1，N2，N3，N4，N4，N4，N4，N4和N1，N2，N3，N4，N5，N5，N6，N6。
这样退化四面体单元中节点4有5倍于节点1-3的质量，而引起求解的困难。
其实在LS-DYNA的单元公式中，类型10和15分别为四面体和五面体单元，比退化单元更稳定。
所以为网格划分的方便起见，我们还是在同一Part ID下划分网格，通过*CONTROL_SOLID关键字来自动把退化单元处理成类型10和15的四面体和五面体单元。
2 LS-DYNA中对于单元过度翘曲的情况有何处理方法有两种方法：1. 采用默认B-T算法，同时利用*control_shell控制字设置参数BWC＝1，激活翘曲刚度选项；2. 采用含有翘曲刚度控制的单元算法，第10号算法。
该算法是针对单元翘曲而开发的算法，处理这种情况能够很好的保证求解的精度。
除了上述方法外，在计算时要注意控制沙漏，确保求解稳定。
3 在ANSYS计算过程中结果文件大于8GB时计算自动中断，如何解决这个问题？解决超大结果文件的方案:1. 将不同时间段内的结果分别写入一序列的结果记录文件；2. 使用/assign命令和重启动技术；3. ANSYS采用向指定结果记录文件追加当前计算结果数据方式使用/assign指定的文件，所以要求指定的结果记录文件都是新创建的文件，否则造成结果文件记录内容重复或混乱。
特别是，反复运行相同分析命令流时，在重复运行命令流文件之前一定要删除以前生成的结果文件序列。
具体操作方法和过程参见下列命令流文件的演示。
4关于梁、壳单元应力结果输出的说明问题：怎样显示梁单元径向和轴向的应力分布图（我作的梁单元结果只有变形图DOF SOLUTIN –Translation，但是没有stress等值线图，只有一种颜色）和壳单元厚度方向的应力、变形图（我们只能显示一层应力、变形，不知道是上下表层或中间层的结果）。

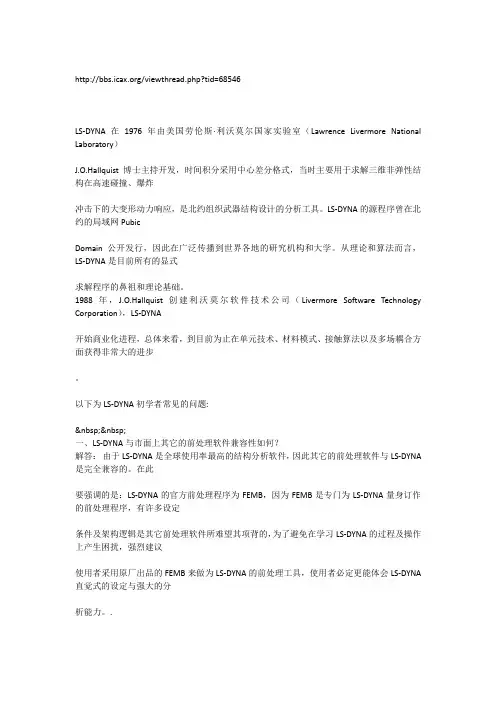

LS-dyna 常见问题
