2.4GHz无线鼠标键盘接收器的设计

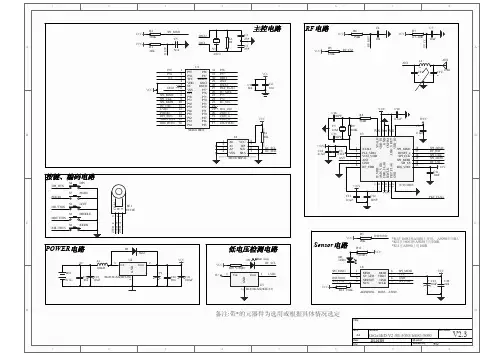

2.4G无线鼠标及RF接收器原理图

C4 Y1 12M
30P(15P)
OSCI C3 24P(12P)
DSPI_MISO RF_RST#
24 23 22 21 20 19
OSCI B +1.8V 2.2nF C11 2.2UF ANT L2 ANT1 * CF1 *
RFIX
P54 P55 P56 P57 P60
C14
1 2 3 4 5
1 2 3 4 5 6
XTALI PLL_VDD VCO_VDD ANT GND RF_VDD
SPI_MISO RESET_n SPI_CLK SPI_MOSI SPI_SS DIG_VDD
18 17 16 15 14 13
SPI_MISO RF_RST SPI_CLK SPI_MOSI RF_CS# +1.8V C11 10nF
L2 * CF1 *
ANT 2. 4G
CF2 *
VCC
+1.8V C16 30PF VCC Y3 12M C15 30PF +1.8V C14 0. 1uF C8 2.2UF ANT R9 680K U3 R8 560R
24 23 22 21 20 19
C10 0.1uF TVCC C9 0.1uF B
GND
Sensor电路
D2 LED1
20K R11 VCC *(100R)
*R3在16083和A5030上使用, A5090不用R3. *R11在16083和A5030上用100R *R11在A5090上用180R
Vout
2
Batt_Low IIC_SCL 1 LVD#
U6 SPI_MISO RST5030# SNS_CS# VCC R12 150K ADNS5030 ，16083，A5090 Vout 1 2 3 4 MISO XY_LED NRESET NCS MOSI VDD3 GND SCLK 8 7 6 5 SPI_MOSI VCC GND SPI_CLK VCC + C23 10uF C22 104

2.4 GHz无线鼠标键盘接收器的设计

2．4 GHz 无线鼠标键盘接收器的设计摘要：针对RF 无线鼠标传输速度慢、传输距离有限的缺点，提出了一种2．4．GHz 无线鼠标键盘接收器的设计方案。

采用USB 多媒体键盘编码器HT82K95E 和射频收发器nRF24L01 进行设计，以HT82K95E 为核心，完成HID 设备的枚举过程。

控制器利用普通I／O 口模拟SPI 总线，完成了与无线收发模块的数据交换。

采用nRF24L01 无线通信协议中的Enhanced ShockBurst 收发模式，数据低速输入，但高速发射，从而实现了鼠标键盘复合设备与主机间的无线通信功能。

试验结果表明，由于采用了2．4 GHz 无线技术，该无线鼠标键盘接收器能够有效传输距离可达10 m，大大降低功耗，增强了抗干扰性能。

关键词：无线通信；接收器；HT82K95E；nRF24L01 随着无线通信技术的不断发展，近距离无线通信领域出现了蓝牙、RFID、WIFI 等技术。

这些技术不断应用在嵌入式设备及PC 外设中。

2．4 GHz 无线鼠标键盘使用24～2．483 5 GHz 无线频段，该频段在全球大多数国家属于免授权使用，这为无线产品的普及扫清了最大障碍。

用户可迅速地进入与世界同步的无线设计领域，最大限度地缩短设计和生产时间，并且具有完美性能，能够替代蓝牙技术。

1 系统硬件结构2．4 GHz 无线鼠标键盘接收器主要实现鼠标、键盘等HID 类设备在PC 机上的枚举识别过程和接收无线鼠标或键盘发送的数据(包括按键值、鼠标的上下左右移动等)，并将接收到的数据通过USB 接口传送给PC 机，实现鼠标键盘的无线控制功能。

接收器主要由USB 接口部分、MCU和无线接收部分组成。

系统硬件框图如图l 所示。

1. 1 USB 接口部分系统采用HOLTEK 公司生产的8 位USB 多媒体键盘编码。
