换向阀的结构特点及工作原理
电磁换向阀的工作原理及常见故障分析
电磁换向阀的工作原理及常见故障分析电磁换向阀是一种常用的电子元件，它能够通过电磁力控制流体介质的流动方向。
在工业自动化控制系统中，电磁换向阀扮演着非常重要的角色，常用于液压系统、气动系统以及管道系统中。
本文将介绍电磁换向阀的工作原理及常见故障分析，希望能够为相关行业的从业人员提供一些帮助。
一、电磁换向阀的工作原理电磁换向阀是一种电磁控制的阀门，其工作原理主要是通过控制电磁铁的通断来改变阀门的开关状态，从而实现流体介质的流动方向的切换。
下面将详细介绍电磁换向阀的工作原理。
1. 结构组成电磁换向阀主要由电磁铁、阀体、阀芯、弹簧、密封件等部件组成。
电磁铁就是电磁换向阀的控制核心部件，它是通过通电和断电来产生不同的电磁力，从而推动阀芯的运动。
阀芯则是阀门的开关部件，其运动轨迹决定了阀门的开启和关闭状态。
而弹簧则起到了辅助控制阀芯位置的作用，在断电情况下可以保证阀门的稳定状态。
2. 工作原理当电磁铁通电时，产生的电磁力会克服弹簧的作用，推动阀芯向一个方向运动，从而改变阀门的状态，使得流体介质的流动方向发生改变。
当电磁铁断电时，弹簧的作用会将阀芯恢复到原来的位置，阀门也随之恢复到原来的状态。
3. 控制方式电磁换向阀通常可以通过单控制、双控制、三控制等方式来实现复杂的管路转换操作，以满足不同的工业自动化控制需求。
通过上述介绍可以看出，电磁换向阀实现流体介质的流动方向的切换主要依靠电磁铁的控制，其结构简单、可靠性高、响应速度快，因此在工业自动化领域得到了广泛的应用。
二、常见故障分析虽然电磁换向阀在工业自动化控制系统中应用广泛，但其由于长时间使用或者操作不当可能会出现一些故障，下面将从常见的几个方面对电磁换向阀的故障进行分析。
1. 漏电故障电磁换向阀如果出现漏电故障，往往是由于密封件损坏或者阀体表面存在缺陷所致。
此时需要检查阀体与阀芯之间的密封状态，如果密封不良就需要更换密封件；同时也需要检查阀体是否存在明显的损伤，如有损伤则需要更换阀体。

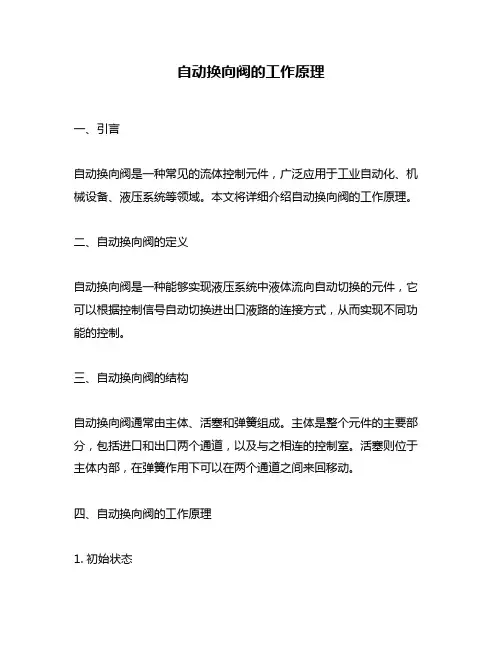

自动换向阀的工作原理
自动换向阀的工作原理
一、引言
自动换向阀是一种常见的流体控制元件，广泛应用于工业自动化、机械设备、液压系统等领域。
本文将详细介绍自动换向阀的工作原理。
二、自动换向阀的定义
自动换向阀是一种能够实现液压系统中液体流向自动切换的元件，它可以根据控制信号自动切换进出口液路的连接方式，从而实现不同功能的控制。
三、自动换向阀的结构
自动换向阀通常由主体、活塞和弹簧组成。
主体是整个元件的主要部分，包括进口和出口两个通道，以及与之相连的控制室。
活塞则位于主体内部，在弹簧作用下可以在两个通道之间来回移动。
四、自动换向阀的工作原理
1. 初始状态
当液压系统处于停止状态时，自动换向阀处于初始状态。
此时，进口
通道与A腔相连，出口通道与B腔相连，此时A腔内部压力高于B腔。
2. 工作状态
当控制信号输入后，活塞开始移动。
当活塞移动到一定位置时，进口
通道与B腔相连，出口通道与A腔相连。
此时，液体从进口流入B腔，同时从A腔流出。
3. 自锁状态
当控制信号消失时，活塞会因为弹簧的作用回到初始状态。
此时，自
动换向阀处于自锁状态，保持初始状态不变。
五、自动换向阀的应用
自动换向阀广泛应用于液压系统中的流量控制、压力控制、方向控制
等方面。
在机械设备中也有很多使用自动换向阀的例子，比如挖掘机、铲车等。
六、总结
通过本文对自动换向阀的介绍可以看出，它是一种非常重要的液压元件，在液压系统中具有广泛的应用前景。
了解其工作原理和应用场景可以帮助我们更好地进行液压系统设计和维护。

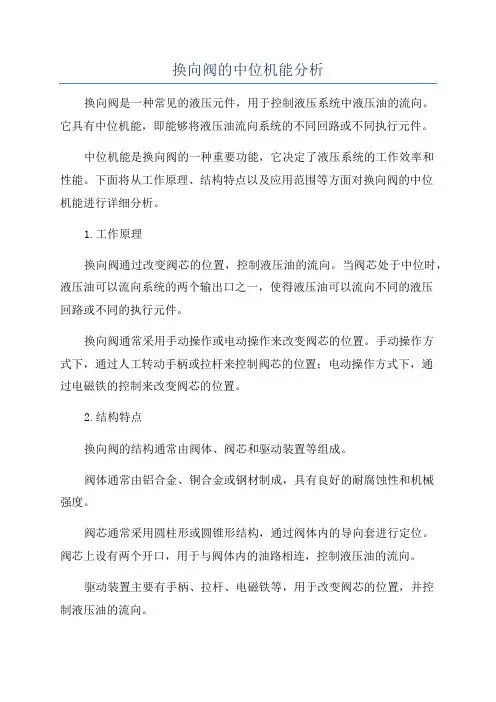

换向阀的中位机能分析
换向阀的中位机能分析换向阀是一种常见的液压元件，用于控制液压系统中液压油的流向。
它具有中位机能，即能够将液压油流向系统的不同回路或不同执行元件。
中位机能是换向阀的一种重要功能，它决定了液压系统的工作效率和性能。
下面将从工作原理、结构特点以及应用范围等方面对换向阀的中位机能进行详细分析。
1.工作原理换向阀通过改变阀芯的位置，控制液压油的流向。
当阀芯处于中位时，液压油可以流向系统的两个输出口之一，使得液压油可以流向不同的液压回路或不同的执行元件。
换向阀通常采用手动操作或电动操作来改变阀芯的位置。
手动操作方式下，通过人工转动手柄或拉杆来控制阀芯的位置；电动操作方式下，通过电磁铁的控制来改变阀芯的位置。
2.结构特点换向阀的结构通常由阀体、阀芯和驱动装置等组成。
阀体通常由铝合金、铜合金或钢材制成，具有良好的耐腐蚀性和机械强度。
阀芯通常采用圆柱形或圆锥形结构，通过阀体内的导向套进行定位。
阀芯上设有两个开口，用于与阀体内的油路相连，控制液压油的流向。
驱动装置主要有手柄、拉杆、电磁铁等，用于改变阀芯的位置，并控制液压油的流向。
3.中位机能的优点中位机能使得换向阀具有以下优点：(1)灵活性高：中位机能使得液压系统的工作回路可以根据需要进行切换，实现不同的工作方式和工艺要求。
(2)响应速度快：换向阀的中位机能使得液压系统可以在瞬时切换工作回路，提高了系统的响应速度，满足了较高的工作要求。
(3)节省成本：换向阀的中位机能使得一个阀芯可以控制多个回路，减少了元件数量，降低了系统成本。
(4)体积小：通过合理设计，换向阀的中位机能可以实现紧凑的结构，减小了设备的体积，适用于空间有限的场合。
4.应用范围在农业机械方面，中位机能常用于控制液压油的流向，实现种植机、收割机等农业机械的工作动作，提高工作效率。
在工程机械方面，中位机能通常用于控制液压油的流向，实现挖掘机、装载机等工程机械的工作动作，提高作业速度和精度。
在机床设备方面，中位机能广泛应用于液压传动系统，实现切削、锻压等机床设备的工作回路切换和动作控制，提高加工质量和效率。

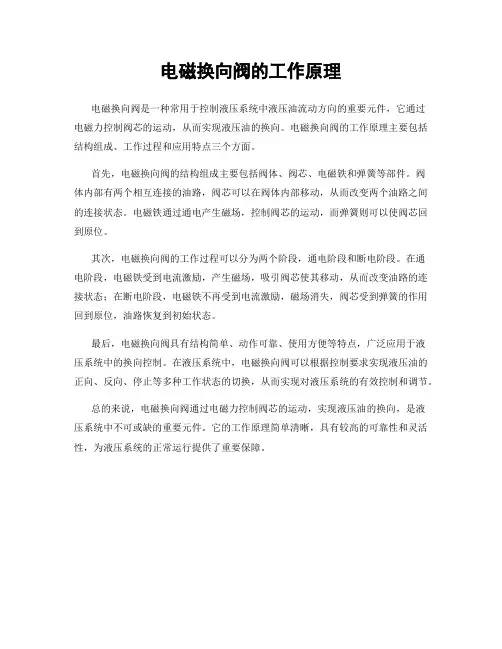

电磁换向阀的工作原理
电磁换向阀的工作原理
电磁换向阀是一种常用于控制液压系统中液压油流动方向的重要元件，它通过
电磁力控制阀芯的运动，从而实现液压油的换向。
电磁换向阀的工作原理主要包括结构组成、工作过程和应用特点三个方面。
首先，电磁换向阀的结构组成主要包括阀体、阀芯、电磁铁和弹簧等部件。
阀
体内部有两个相互连接的油路，阀芯可以在阀体内部移动，从而改变两个油路之间的连接状态。
电磁铁通过通电产生磁场，控制阀芯的运动，而弹簧则可以使阀芯回到原位。
其次，电磁换向阀的工作过程可以分为两个阶段，通电阶段和断电阶段。
在通
电阶段，电磁铁受到电流激励，产生磁场，吸引阀芯使其移动，从而改变油路的连接状态；在断电阶段，电磁铁不再受到电流激励，磁场消失，阀芯受到弹簧的作用回到原位，油路恢复到初始状态。
最后，电磁换向阀具有结构简单、动作可靠、使用方便等特点，广泛应用于液
压系统中的换向控制。
在液压系统中，电磁换向阀可以根据控制要求实现液压油的正向、反向、停止等多种工作状态的切换，从而实现对液压系统的有效控制和调节。
总的来说，电磁换向阀通过电磁力控制阀芯的运动，实现液压油的换向，是液
压系统中不可或缺的重要元件。
它的工作原理简单清晰，具有较高的可靠性和灵活性，为液压系统的正常运行提供了重要保障。
换向阀的分类、工作原理、图形符号
换向阀的图形符号动画演示 当阀芯处在图示中间位置b图时，四个通口P、T、A、B都关闭；
理动画演示
分类方式
二位二通、二位三通、二位四通、三位四通、三位五通
手动、机动、电磁动、液动、电液动
常态位指当换向阀没有操纵力作用时处于的状态。 每条沉割槽都通过相应的孔道与外部相通。
换向阀应用动
下面所介绍的且是液压系统中常用的都是滑阀式换向阀。 每条沉割槽都通过相应的孔道与外部相通。
谢 谢！
换向阀对位置的变化 来控制相应油路 的接通、切断或 变换油流的方向， 从而实现液压执 行元件的启动、 停止或变换方向。
一、换向阀的分类
分类方式
类型
按阀芯结构及运动方式 滑阀、转阀、锥阀
按阀的工作位置和通路数 二位二通、二位三通、二位
四通、三位四通、三位五通
路的油口。
换向阀的图形 符号动画演示
换向阀的图形符号
（4）操纵方式和复位弹簧的符号画在方格的两侧。 （5）三位阀的中位，二位阀靠有弹簧的那一方格为常态位。
常态位指当换向阀没有操纵力作用时处于的状态。 在液压系统图中，换向阀的符号与油路的连接应画在常态位上。
换向阀的操 纵方式符号 动画演示
滑阀式换向阀主体部分的结构形式
按阀的操纵方式
手动、机动、电磁动、液动
、电液动
按阀的安装方式
管式、板式、法兰式等
二、换向阀的工作原理
下面所介绍的且是液压系统中常用的都是滑阀式换向阀。
1、滑阀式换向阀的结构 滑阀阀芯是一个具有多段环形槽的圆柱体。 滑阀阀体孔内有若干个沉割槽。每条沉割槽都通过相应的孔道与外部相通。
其中： P——进油口 T（O）——回油口 A、B——分别接执行元件（液压缸）的两腔

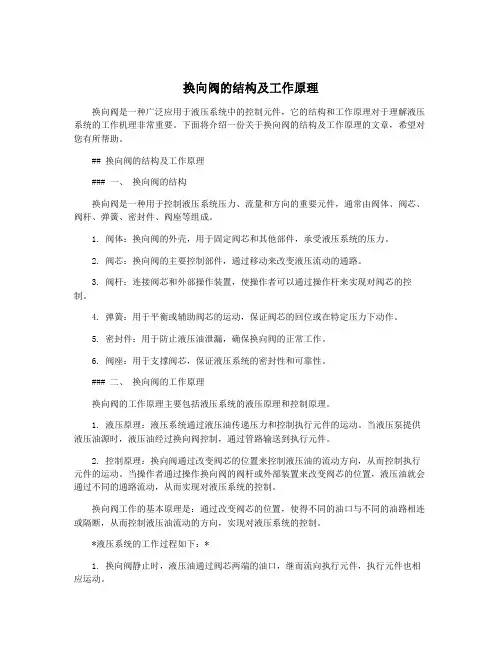

换向阀的结构及工作原理
换向阀的结构及工作原理换向阀是一种广泛应用于液压系统中的控制元件，它的结构和工作原理对于理解液压系统的工作机理非常重要。
下面将介绍一份关于换向阀的结构及工作原理的文章，希望对您有所帮助。
## 换向阀的结构及工作原理### 一、换向阀的结构换向阀是一种用于控制液压系统压力、流量和方向的重要元件，通常由阀体、阀芯、阀杆、弹簧、密封件、阀座等组成。
1. 阀体：换向阀的外壳，用于固定阀芯和其他部件，承受液压系统的压力。
2. 阀芯：换向阀的主要控制部件，通过移动来改变液压流动的通路。
3. 阀杆：连接阀芯和外部操作装置，使操作者可以通过操作杆来实现对阀芯的控制。
4. 弹簧：用于平衡或辅助阀芯的运动，保证阀芯的回位或在特定压力下动作。
5. 密封件：用于防止液压油泄漏，确保换向阀的正常工作。
6. 阀座：用于支撑阀芯，保证液压系统的密封性和可靠性。
### 二、换向阀的工作原理换向阀的工作原理主要包括液压系统的液压原理和控制原理。
1. 液压原理：液压系统通过液压油传递压力和控制执行元件的运动。
当液压泵提供液压油源时，液压油经过换向阀控制，通过管路输送到执行元件。
2. 控制原理：换向阀通过改变阀芯的位置来控制液压油的流动方向，从而控制执行元件的运动。
当操作者通过操作换向阀的阀杆或外部装置来改变阀芯的位置，液压油就会通过不同的通路流动，从而实现对液压系统的控制。
换向阀工作的基本原理是：通过改变阀芯的位置，使得不同的油口与不同的油路相连或隔断，从而控制液压油流动的方向，实现对液压系统的控制。
*液压系统的工作过程如下：*1. 换向阀静止时，液压油通过阀芯两端的油口，继而流向执行元件，执行元件也相应运动。
2. 当操作者改变阀杆的位置使得阀芯移动时，阀芯的不同部位会与不同的通路相连或隔断，导致液压油的流动方向改变，从而实现对执行元件的控制。
### 三、换向阀的应用换向阀广泛应用于工程机械、农业机械、船舶、航空航天等领域的液压系统中，在各种液压装置中均有应用。
自卸气控换向阀工作原理
自卸气控换向阀工作原理一、引言自卸气控换向阀是一种常用于自卸车辆的控制元件，用于控制气动系统的工作状态。
本文将详细介绍自卸气控换向阀的工作原理和相关知识。
二、自卸气控换向阀的结构自卸气控换向阀由阀体、阀芯、弹簧和密封圈等部件组成。
阀体是一个具有多个通道的金属壳体，通道内部通过阀芯的移动来控制气体的流动方向。
阀芯是一个可以在阀体内移动的金属棒，通过弹簧的力量和气压的作用来实现换向操作。
三、自卸气控换向阀的工作原理自卸气控换向阀的工作原理可以分为以下几个步骤：1. 初始状态在初始状态下，阀芯处于中间位置，阀体的通道被封堵住，气体无法流动。
此时，自卸车辆处于停止状态。
2. 气源供气当需要自卸车辆进行卸货操作时，气源供气。
气源通过进气口进入阀体内部，压缩空气进入阀体的通道中。
3. 阀芯移动压缩空气的作用下，阀芯受到推力，向一侧移动。
阀芯移动的方向取决于气源供气的位置，可以使气体流向自卸车辆的卸货通道。
4. 气体流动当阀芯移动到一定位置，阀体的通道被打开，气体开始流动。
气体从气源进入阀体的通道，然后流向自卸车辆的卸货通道。
5. 卸货完成当自卸车辆完成卸货操作后，气源停止供气。
阀芯受到弹簧的作用，返回到初始位置，阀体的通道被封堵住，气体停止流动。
自卸车辆回到停止状态。
四、自卸气控换向阀的优势自卸气控换向阀具有以下几个优势：1.简单可靠：自卸气控换向阀的结构相对简单，由少量的部件组成，因此可靠性高。
2.快速响应：自卸气控换向阀的工作速度快，响应迅速，能够在短时间内完成换向操作。
3.节省能源：自卸气控换向阀只在卸货操作时才需要供气，其他时间不需要消耗能源，节约能源。
4.操作方便：自卸气控换向阀可以通过简单的气源供气来实现换向操作，操作方便。
五、自卸气控换向阀的应用领域自卸气控换向阀广泛应用于各种自卸车辆中，包括矿石车、水泥车、煤炭车等。
它们在卸货过程中起到关键的控制作用，提高了自卸车辆的工作效率和安全性。
六、总结自卸气控换向阀是一种用于自卸车辆的重要控制元件，通过控制气体的流动方向来实现卸货操作。
分别叙述延时换向阀、梭阀、快速排气阀的工作原理及特点。
分别叙述延时换向阀、梭阀、快速排气阀的
工作原理及特点。
1. 延时换向阀：
工作原理：延时换向阀通过控制阀芯的位置，使得压力油路进入
或者退出气缸，实现气缸的运动。
阀芯的位置可以通过电磁阀控制，
使得阀芯的移动具有一定的延迟，从而实现气缸的延时换向。
特点：延时换向阀具有较高的精度和灵敏度，延时时间可以通过
调节阀芯位置来进行微调，适用于高精度的控制场合。
2. 梭阀：
工作原理：梭阀通过控制阀芯的位置，使得压力油路进入或者退
出气缸，实现气缸的运动。
阀芯是一个梭形的结构，在阀体中来回滑动，从而控制油路的通断。
特点：梭阀结构简单，容易维护，适用于一些要求不太高的场合。
但是其精度和灵敏度相对较低，无法进行微调。
3. 快速排气阀：
工作原理：快速排气阀通过控制阀芯的位置，使得气缸内部的气
体快速排出，加快气缸的回程速度。
阀芯的位置可以通过电磁阀控制。
特点：快速排气阀可以提高气缸的回程速度，从而提高生产效率。
但是其对气体的控制精度和灵敏度相对较低，适用于一些对精度要求
不高的场合。
四通换向阀的结构与工作原理
四通换向阀的结构与工作原理
结构：
1.阀体：通常为铜、铸铁或不锈钢等材料制成的外壳，可以承受一定
的压力。
2.阀芯：位于阀体内部，具有四个不同通道的孔。
阀芯通常为金属材
料制成，并通过壳体上的控制杠杆或电磁线圈来控制其运动。
3.弹簧：安装在阀体内部，用于维持阀芯在特定位置上的压力。
4.密封垫圈：防止流体泄漏的橡胶或金属垫圈，用于确保阀芯与阀体
之间的密封性。
工作原理：
1.初始状态：当四通换向阀处于初始状态时，阀芯通过弹簧被推向中
间位置，这会将流体通道A和B以及C和D分隔开。
2.控制信号：通过控制杠杆或电磁线圈提供控制信号，激活四通换向阀。
根据不同的控制信号，阀芯会向左或向右移动。
3.左移：当阀芯向左移动时，阀芯与阀体之间的孔会打开通道A和D，关闭通道B和C。
这样，流体可以从通道A流入通道D，而通道B和C被
关闭，阻止了流体的流通。
4.右移：当阀芯向右移动时，阀芯与阀体之间的孔会打开通道B和C，关闭通道A和D。
这样，流体可以从通道B流入通道C，而通道A和D被
关闭，阻止了流体的流通。
通过改变控制信号，四通换向阀可以将流体流向从四个通道中切换，
以实现不同的工作要求。
总结：
四通换向阀的结构简单，但功能强大。
它可以灵活地控制流体在四个
通道之间的流向，广泛应用于各种工程和工业领域。
在使用四通换向阀时，需要注意选择合适的材料、控制信号以及阀芯的运动方式，以确保阀门的
正常工作和流体的控制。
液动换向阀结构及工作原理
液动换向阀结构及工作原理
液动换向阀是一种流体动力传动元件，主要用于改变液压系统中
液压流的流向。
液动换向阀的结构包括阀体、阀芯、弹簧、油路等部分。
具体结构如下：
阀体：液动换向阀的外壳，通常为铸铁或青铜制成。
其内部加工
有进、出口油孔，液压油会从进口油孔进入阀体内，并通过阀体内的
油路到达阀芯。
阀芯：液动换向阀的主要工作部分，通过弹簧或外力控制阀芯的
运动。
阀芯具有多个油路通道，当阀芯移动时，可以改变液压系统中
油液的流向。
阀芯的设计通常根据需求来选择。
弹簧：弹簧通常用于控制阀芯的运动，使其在特定的位置停止运动，并保证阀芯达到合适的位置。
通常使用压缩弹簧，弹簧的刚度和
预紧力通过设计进行选择。
油路：液动换向阀内部的油路通道通过阀芯控制，可以改变液压
系统的流向。
油路内部一般需要进行光洁度处理，以保证系统流体传
递的稳定性。
液动换向阀的工作原理是：当液压油进入阀体，通过油路到达阀芯，通过弹簧或外力控制阀芯的移动，改变油液的流向。
阀芯移动时，油液会进入或退出不同的油路通道，从而改变液压系统中油液的流向，从而控制液压系统中执行机构的动作。
在控制液压系统运行时，液动
换向阀是必不可少的元件。
换向阀的组成,工作原理及结构特点
换向阀，作为液压系统中的重要元件，其组成、工作原理以及结构特点对于系统的稳定运行和性能优化至关重要。
在本文中，我们将以深度和广度的要求来全面评估和探讨换向阀的相关知识，以便读者能够更加深入地理解这一主题。
### 一、换向阀的组成1. 阀体：换向阀的主要外壳，用于安装和固定其他内部零部件。
2. 阀芯：通过阀芯的运动来改变液压系统的工作方向和工作状态。
3. 控制电磁铁：用于控制阀芯的运动，实现换向阀的开启和关闭。
4. 弹簧：用于提供阀芯的复位力，保证阀芯在不受外力作用时能够回到初始位置。
### 二、换向阀的工作原理在液压系统中，换向阀能够通过控制阀芯的运动来改变液压油的流动方向，从而控制执行元件的运动。
当电磁铁通电时，产生磁场使得阀芯运动，使换向阀的通路发生改变。
根据液压系统的实际需求，通过控制不同的换向阀，可以实现系统的各种功能，如液压缸的单向、双向运动，液压马达的顺时针、逆时针旋转等。
### 三、换向阀的结构特点1. 精密高：换向阀内部的部件经过精密加工，具有较高的工作精度和可靠性。
2. 体积小：相比于传统的机械换向装置，液压换向阀的体积更小，能够在狭小的空间内实现换向控制。
3. 响应迅速：电磁换向阀通过电磁铁控制阀芯的运动，响应速度快，能够实现快速、精准的换向操作。
4. 维护方便：换向阀的内部结构简单，易于维护和修理，在液压系统中具有较长的使用寿命。
### 四、总结与回顾通过本文的介绍，我们对换向阀的组成、工作原理以及结构特点有了全面的了解。
换向阀作为液压系统中的关键元件，其稳定可靠的工作对于系统的性能起着至关重要的作用。
在实际应用中，我们需要根据具体系统的要求来选择合适的换向阀，并进行合理的安装和维护，以保证系统的正常运行和优化性能。
### 五、个人观点与理解在液压系统中，换向阀的选择和使用对于系统的工作效率和稳定性具有重要影响。
我个人认为，未来液压技术的发展将会更加注重换向阀的智能化和集成化，以满足系统对于精准、快速换向的需求。
换向阀工作原理及简介介绍 换向阀工作原理
换向阀工作原理及简介介绍换向阀工作原理换向阀工作原理：六通换向阀紧要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件构成阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。
反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体（1）六通阀的阀体由隔板分成两腔，每腔都有3个通道，中心为进油口，两端为出油口。
阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。
密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra0.8m。
（2）六通阀有两组密封组件。
每组密封组件由阀瓣、密封圈、调整块、调整螺钉、夹板和螺栓构成。
阀瓣为碳钢板焊件，设有加强筋，即加添阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。
阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。
在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。
调整块和调整螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉（3）阀杆与阀体隔板和上阀盖间的轴向密封接受O形圈。
（4）阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭快捷，操作力矩小。
（5）上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通情形，易于操作。
换向阀简介：换向阀又称克里斯阀，阀门的一种，具有多向可调的通道，可适时更改流体流向。
可分为手动换向阀、电磁换向阀、电液换向阀等。
工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。
电磁换向阀原理
电磁换向阀原理电磁换向阀是一种常见的电动执行机构，广泛应用于工业控制系统中。
它通过电磁力驱动阀芯的运动，实现流体介质的开关和换向。
本文将详细介绍电磁换向阀的原理和工作机制。
一、电磁换向阀的结构电磁换向阀由电磁铁、阀体和阀芯组成。
电磁铁通常由线圈、铁芯和阀盖组成。
阀体是由两个通道形成的，每个通道分别与进、出口相连，通过阀芯的运动来控制流体的流向。
二、电磁换向阀的工作原理1. 工作原理概述电磁换向阀的核心原理是利用电磁力来驱动阀芯的运动，进而改变流体介质的流向。
当电磁铁通电时，产生的磁场会使阀芯受到一定的吸引力，从而使阀芯与阀座之间的间隙闭合，阻止流体通过。
反之，当电磁铁断电时，阀芯受到弹簧力的作用，使阀芯与阀座分离，流体得以通过。
2. 工作过程详解电磁换向阀通常有两个工作状态，即通电状态和断电状态。
在通电状态下，电磁铁产生强磁场，吸引阀芯与阀座之间的连接，密封通道。
此时，流体不能通过阀体。
当电磁铁断电时，磁场消失，弹簧力使阀芯与阀座分离，打开通道。
流体从一个进口进入阀体，经过阀芯的调节，从出口流出。
三、电磁换向阀的特点和应用1. 特点电磁换向阀具有以下特点：（1）结构简单：电磁换向阀结构简单，体积小巧，安装方便。
（2）控制精度高：电磁换向阀通过调节阀芯的位置来控制流体的流向，具有较高的控制精度。
（3）操作快速：由于电磁力对阀芯的作用是瞬时的，电磁换向阀的开启和关闭速度快。
（4）适用范围广：电磁换向阀适用于各种流体介质，包括液体和气体。
2. 应用电磁换向阀广泛应用于工业控制系统中，如液压系统、气动系统、化工系统等。
它可以用于流量控制、压力控制、温度控制等各种工况要求。
四、电磁换向阀的发展趋势随着科技的不断进步和工业自动化的发展，电磁换向阀也在不断演进和改进。
未来的电磁换向阀可能呈现以下发展趋势：1. 异步阀芯技术：异步阀芯技术可以实现更快的响应速度和更高的控制精度，提高电磁换向阀的性能。
2. 智能化控制：通过引入智能控制技术，电磁换向阀可以实现远程控制和自动化控制，提高生产效率和工作安全性。
简述换向阀的工作原理
简述换向阀的工作原理
换向阀是一种控制液压系统中工作液体流向的装置。
它通常用于控制液压系统中液体流向的转换，从而实现不同液压元件的工作动作。
换向阀的工作原理主要包括以下几个部分：
1. 驱动元件：换向阀内部通常有一种驱动元件，例如手动操作杆、电磁铁、压力元件等，用于控制阀门的开启和关闭。
2. 阀芯：换向阀内部有一个阀芯，它能够在给定的位置上移动。
阀芯上通常有几个不同形状的通道和孔，用于控制液体的流动。
3. 弹簧：阀芯上通常带有一个或多个弹簧，用于将阀芯保持在默认位置。
4. 固定部件：换向阀还包括一些固定的部件，例如阀体、阀盖、密封件等。
换向阀的工作过程如下：
1. 当驱动元件施加力或力矩时，阀芯会移动。
移动的方向和距离取决于驱动元件的操作方式。
2. 阀芯移动后，通道和孔会发生变化。
不同的通道和孔的组合可以使液体流向不同的液压元件。
例如，当阀芯的某个通道与进口通道对齐时，液体可以从进口进入阀体；当阀芯的某个通
道与出口通道对齐时，液体可以从阀体流出。
3. 当驱动元件松开时，弹簧的作用下，阀芯会返回到默认位置。
此时，液体流向将恢复到初始状态。
通过这样的工作原理，换向阀能够根据操作人员或系统的需要，控制液压系统中液体的流向，从而实现不同的工作动作。
这在许多液压设备和系统中都被广泛应用。
二位三通电磁换向阀
二位三通电磁换向阀二位三通电磁换向阀是一种常见的动力调节设备，广泛应用于工业自动化控制系统中。
它通过控制电磁阀的开关，实现介质的流向切换。
本文将介绍二位三通电磁换向阀的工作原理、结构特点以及应用场景。
一、工作原理二位三通电磁换向阀由电磁铁和阀体组成。
电磁铁通电时产生的磁力作用于阀体，使之动作。
当电磁铁通电时，阀体与阀座分离，流体从一个通道流向另一个通道。
当电磁铁断电时，磁力消失，阀体通过弹簧复位，流体再次流向原通道。
二、结构特点1. 结构简单：二位三通电磁换向阀由较少的零部件组成，结构紧凑，体积小巧。
2. 动作灵活：电磁铁通电时动作快速，能够在很短的时间内实现流向切换。
3. 寿命长：二位三通电磁换向阀采用高品质的材料制造，具有良好的耐腐蚀性和耐磨损性，能够长时间稳定地运行。
4. 控制精度高：二位三通电磁换向阀的动作由电磁铁控制，动作准确可靠，能够实现精确的介质切换控制。
三、应用场景二位三通电磁换向阀广泛应用于流体控制系统中，特别是在液压和气动控制领域中具有很高的应用率。
以下是几个主要的应用场景：1. 液压系统：二位三通电磁换向阀常用于液压系统中的流向切换控制。
例如，工程机械中的液压缸控制、液压系统的流体切换等。
2. 空压系统：在空压系统中，二位三通电磁换向阀可以实现压缩空气的流向调节和控制。
例如，空压机的启停控制、空气管路的切换等。
3. 燃气系统：二位三通电磁换向阀也被广泛应用于燃气系统中。
例如，煤气灶、燃气锅炉等的燃气流向切换控制。
4. 汽车行业：二位三通电磁换向阀在汽车行业中的应用也很常见。
例如，发动机的涡轮增压系统中的流体切换控制等。
总结：二位三通电磁换向阀作为一种常见的动力调节设备，在工业自动化控制系统中具有重要的应用价值。
它通过电磁铁的开关控制，实现了介质的流向切换。
它具有结构简单、动作灵活、寿命长和控制精度高等特点，能够满足各种流体控制需求。
值得注意的是，选型时需根据具体的应用场景和要求进行选择，以确保其性能符合要求。
汽车换向阀的工作原理
汽车换向阀是一种用于控制液压系统中液体流向的装置。
它的工作原理如下：
1. 结构：汽车换向阀主要由阀体、阀芯和驱动装置组成。
阀体上有多个进出口，阀芯可以在阀体内移动，通过阀芯的位置来控制液体的流向。
2. 工作过程：当液压系统需要改变液体的流向时，驱动装置会通过机械或电磁力的作用使阀芯移动。
阀芯的移动会改变阀体内的通道连接情况，从而改变液体的流向。
3. 原理：阀芯的移动通常是通过液压力或电磁力来实现的。
当液压力作用在阀芯上时，阀芯会受到力的平衡，保持在某个位置。
当液压力改变时，阀芯会受到新的力平衡，从而移动到新的位置，改变液体的流向。
4. 控制：汽车换向阀可以通过机械手柄、电磁阀、电脑控制等方式进行控制。
不同的控制方式可以实现不同的功能，如手动控制换向、自动控制换向等。
总结：汽车换向阀通过阀芯的移动来改变液体的流向，从而实现液压系统中不同液体通道之间的切换。
它是液压系统中的重要组成部分，
用于控制液体的流向和控制液压执行元件的动作。
手动换向阀工作原理
手动换向阀工作原理
手动换向阀是一种常用的液压控制元件，用于控制液压系统中液体的流向。
其工作原理如下：
1. 结构组成：手动换向阀主要由阀体、阀芯、控制杆和弹簧等部件组成。
阀体上有两个进油口和两个出油口，阀芯的中间有油孔。
2. 默认状态：在初始状态下，阀芯被弹簧推向规定位置，阀芯的上下两端各与一个进油口和一个出油口相连。
此时，系统中的液压油通过阀体的进油口进入阀芯的顶端，并经过油孔流向下方的出油口，完成液压系统的工作。
3. 换向操作：当需要改变液体的流向时，通过控制杆手动操作阀芯的位置。
控制杆推动阀芯使其与原先连接的进油口和出油口断开，然后与另外一组进油口和出油口连接。
这样，进入阀体的液压油就改变了流向，并从新的出油口流出，在系统中起到换向的作用。
4. 弹簧复位：当手动操作杆放开后，弹簧会将阀芯复位到初始状态。
此时液压油重新流向初始的进油口和出油口，液压系统恢复到原来的工作状态。
需要注意的是，在使用手动换向阀时，要根据液压系统的实际需求进行正确操作，以避免因操作不当导致的液压系统故障或损坏。
滑阀换向阀工作原理
滑阀换向阀工作原理
滑阀换向阀是一种常见的液压换向阀，其工作原理如下：
1. 结构组成：滑阀换向阀由机体、滑阀和控制手柄组成。
机体内部有多个通道和阀孔，滑阀位于机体内部，通过控制手柄的操作来控制滑阀的位置。
2. 工作流程：当控制手柄处于中立位置时，滑阀处于中立位，各个通道的液流被阻断，系统处于停止状态。
当控制手柄向一个方向移动时，滑阀也随之移动，打开相应的通道，从而改变液流的流向。
3. 换向原理：滑阀的移动是通过控制手柄操作传递的，通过手柄的杠杆作用，使得滑阀在机体的阀孔内移动。
滑阀上的密封圈保证了通道的密封性，在滑阀移动时确保液流只能通过特定的通道。
4. 控制方式：滑阀换向阀可以手动控制，也可以通过液压或电磁控制来实现自动换向。
手动控制时，通过控制手柄的移动来改变滑阀的位置；液压或电磁控制时，通过液压或电磁信号来驱动滑阀的移动。
总的来说，滑阀换向阀通过滑阀的移动改变液流的流向，从而实现系统的换向控制。
它结构简单，操作方便，常用于液压系统中的换向控制。
截止式换向阀的工作原理
截止式换向阀的工作原理截止式换向阀（也称为单向阀或非逆阀）是一种用于控制流体流动方向的装置。
它通常由一个可移动的阀芯和一个固定的阀座组成。
当流体流经截止式换向阀时，它可以允许流体在一个方向上自由通过，但会封锁在相反方向上的流体。
下面将详细解释截止式换向阀的工作原理，并确保易于理解。
1. 结构组成截止式换向阀主要由以下几个部分组成：•阀芯（也称为活塞）：可移动部件，用于封堵或开启通道。
•阀座：固定部件，提供密封面以与阀芯配合。
•弹簧：用于提供关闭力并保持密封。
•导向套筒：用于引导阀芯的运动，并确保准确对齐。
2. 工作原理截止式换向阀的工作原理基于以下几个关键步骤：步骤1：无压状态下在无压状态下，弹簧将阀芯推到位，使其与阀座完全接触。
此时，阀芯和阀座之间的密封面紧密贴合，阻止流体通过。
步骤2：流体压力增加当流体压力增加到一定程度时，它会施加在阀芯上的力超过弹簧的关闭力。
这种压力差将推动阀芯向后移动，使其与阀座分离。
步骤3：流体通过一旦阀芯与阀座分离，流体就可以沿着通道通过截止式换向阀。
这个通道通常是一个孔或管道，允许流体在一个方向上自由通过。
步骤4：减少流体压力当流体压力减少时，弹簧将再次施加闭合力，并将阀芯推回到与阀座完全接触的位置。
这种闭合状态将封锁相反方向上的流体，并确保密封。
3. 应用领域截止式换向阀广泛应用于各个领域和行业中。
以下是一些常见的应用领域：•液压系统：用于控制液压系统中液体的流动方向。
•空气压缩机：用于控制压缩空气在管道中的流动方向。
•燃气管道：用于控制燃气在管道中的流动方向。
•汽车引擎：用于控制燃料和废气在汽车引擎中的流动方向。
4. 优点和注意事项截止式换向阀具有以下几个优点：•可靠性：由于其简单的结构和工作原理，截止式换向阀非常可靠，可以长时间稳定运行。
•快速响应：由于阀芯的快速移动，截止式换向阀可以快速响应流体压力变化，并实现迅速的开关操作。
•低能耗：截止式换向阀通常不需要外部能源来工作，它们利用流体本身的压力来实现自动开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
‹#›
图11－7 直动式3/2电磁阀 (a)外观；(b)正常位置结构；(c)动作位置结构；(d)职能符号
‹#›
直动式电磁阀只适用于小型阀。如果要利用直动式电磁铁 控制大流量空气，则阀的体积必须加大，电磁铁也要加大才能 吸引柱塞，而体积和电耗都增大会带来不经济的问题，为克服 这些缺点，应采用先导式结构。
‹#›
图11－11 双电控先导式5/2换向阀(带手动复位) (a)外观；(b)正常位置结构；(c)动作位置结构；(d)职能符号
‹#›
2)纵向滑板阀(Longitudinal flatslide valve) 纵向滑板阀是利用滑柱的移动带动滑板来接通或断开各通 口的。滑板靠气压或弹簧压向阀座，能自动调节。这种阀的滑 板即使产生磨耗，也能保证有效的密封。 图11－12所示为双气控二位四通滑板阀的工作原理。当压 缩空气从12口引入时，滑柱左移，空气从1口流向2口，从4口流 向3口，如图11－12(a)所示。当压缩空气从14口引入时，滑柱右 移，空气从1口流向4口，从2口流向3口，如图11－12(b)所示。 如切断控制口的气源，则滑柱在从另一侧接受信号前，仍停留 在当前位置。两端控制口的气信号只要是脉冲信号即可。
‹#›
图11－6 双气控二位五通圆盘式换向阀(带手动复位) (a)控制口14有信号结构图；(b)控制口12有信号结构图；
(c)14口通气状态职能符号；(d)12口通气状态职能符号
‹#›
以下所述的电磁阀，从结构上也属于提动阀。电磁阀是气 动控制元件中最主要的元件，其品种繁多，结构各异，按操纵 方式可分为直动式和先导式两类。
‹#›
第11章 气动控制元件
➢11．1 方向控制阀 ➢11．2 流量控制阀 ➢11．3 压力控制阀 ➢思考题与习题
‹#›
11．1．2 换向阀的结构特点及工作原理 换向阀按结构可分为提动阀(或称截止阀)和滑动阀。其中提
动阀又可分为球座阀和盘座阀。滑动阀可分为纵向滑柱阀、纵 向滑板阀和旋转滑轴阀。
1．提动阀(Poppet valve) 提动阀是利用圆球、圆盘、平板或圆锥阀芯在垂直方向相 对阀座移动，以控制通路的开启或切断。
‹#›
图11－9 双气控5/2滑柱式换向阀 (a)控制口12有信号时；(b)控制口14有信号时；(c)职能符号
‹#›
图11－10(a)所示为单电控先导式二位五通换向阀的外观。 该阀在结构上属于滑柱式，主要用于控制双作用缸的运动。如 图11－10(b)所示，当没有电信号输入时，先导阀的柱塞顶在阀 座上，阀的滑柱右边没有先导气压。如图11－10(c)所示，当电 磁铁通电时，先导阀的柱塞被吸，右移，压缩空气经1口的小孔 通到滑柱右边使滑柱左移，故空气从1口流向4口，从2口流向3 口，5口被遮断。当断电时，滑柱左侧弹簧将滑柱向右推，换向 阀复位。此阀带有手动复位按钮。
‹#›
一旦阀口打开，进气口1就与工作口2相通，压缩空气进入换向 阀输出侧，使换向阀有气信号输出。驱动力大小取决于换向阀 通径。这种换向阀结构紧凑、简单，可安装各种类型的驱动头。 对于直接驱动方式来说，驱动推杆动作的驱动力限制了其应用。 大流量时，阀芯有效面积也大，需要较大的驱动力才能将阀口 打开，因此，此类型换向阀通径不宜过大。这种阀的操作皆由 人力或机械驱动，弹簧复位。
‹#›
图11－10 单电控先导式5/2换向阀(带手动复位 )(a)外观；(b)正常位置结构；(c)动作位置结构；(d)职能符号
‹#›
图11－11(a)所示为双电控先导式二位五通换向阀的外观。 该阀在结构上也属于滑柱式，主要用于控制双作用缸的运动及 信号的转接。图11－11(b)所示为阀两边电磁铁均未通电状态， 弹簧将先导阀芯压在先导阀的阀座上，故主阀滑柱两端皆没有 先导气压，主阀的滑柱停在上一个动作信号所决定的位置，空 气从1口流向2口，从4口流向5口，3口被遮断。如图11－11(c)所 示，当右边电磁铁通电时，右边先导阀芯右移，1口气源信号经 右边小孔通到主阀滑柱右边，滑柱左移，空气从1口流向4口， 从2口流向3口，5口被遮断。如切断电源，则滑柱停在左边。若 使滑柱右移，则使左边电磁铁通电即可。此阀也为记忆阀，带 有手动复位按钮。
‹#›
图11－2 机械动作3/2常闭式球座阀 (a)正常位置结构；(b)动作位置结构；(c)职能符号
‹#›
2)盘座阀(Disc seat valve) 盘座换向阀采用圆盘密封结构，较小的阀芯位移就可产生较大 的过流面积，具有响应快，抗污染能力强，寿命长，通流能力较大 等特点。 图11－3所示为二位三通机械动作常闭式盘座阀的工作原理。 如图11－3(b)所示，在未驱动状态下，进气口1关闭，工作口2与排 气口3相通。如图11－3(c)所示，驱动推杆动作时，阀口打开，从而 使进气口1与工作口2相通，换向阀有气信号输出。考虑到其阀芯工 作面积，此类换向阀的驱动力较大。盘座阀主要制成2/2、3/2及4/2 阀，按控制需求有“常闭”式和“常开”式。此类阀芯可由人力、 机械、电磁或气压操纵，操纵时须克服复位弹簧力和空气压力。图 11－4所示为二位三通机械动作常开式盘座阀的工作原理。
‹#›
图11－14 常闭式延时阀 (a)控制口12无气结构；(b)控制口12有气结构；(c)职能符号；(d)时序图
‹#›
若压缩空气是洁净的，且压力稳定，则可获得精确的延时 时间。通常，延时阀的时间调节范围为0～30 s，通过增大气室 可以使延时时间加长。延时阀通常带可锁定的调节杆，可用来 调节延时时间。
‹#›
图11－3 机械动作3/2常闭式盘座阀 (a)外观；(b)正常位置结构；(c)动作位置结构；(d)职能符号
‹#›
图11－4 机械动作3/2常开式盘座阀 (a)正常位置结构；(b)动作位置结构；(c)职能符号
‹#›
图11－5所示为单气控常闭式3/2盘状阀的工作原理。单气控 二位三通阀由控制口12上的气信号直接驱动。由于此换向阀只 有一个控制信号，因此，这种阀被称为直动式换向阀，该换向 阀靠弹簧复位。如图11－5(b)所示，当控制口12上有气信号时， 盘状阀芯推动滑柱正对复位弹簧移动，使进气口1与工作口2相 通，工作口2有气信号输出。控制口12上的气体压力必须足够大， 以克服作用在阀芯上的弹簧力和空气压力使阀芯移动。通常旋转滑轴式4/3换向阀(中位封闭) (a)外观；(b)阀位；(c)结构；(d)职能符号
‹#›
3.延时阀(Time delay valve) 延时阀是一种时间控制元件，它的作用是使阀在一特定时 间发出信号或中断信号，在气动系统中作信号处理元件。延时 阀是一个组合阀，由二位三通换向阀、单向可调节流阀和气室 组成。二位三通换向阀既可以是常闭式，也可以是常开式。图 11－14所示为常闭式延时阀的工作原理。
‹#›
图11－5 单气控3/2常闭式盘座阀 (a)正常位置结构；(b)动作位置结构；(c)职能符号
‹#›
图11－6所示的双气控二位五通换向阀采用圆盘密封方式， 其开闭行程相对较短。阀口的圆盘密封，既可以使进气口1与工 作口2相通，也可以使进气口1与工作口4相通。双气控二位五通 阀具有记忆功能，当两个控制口14和12中的一个有气信号时， 二位五通换向阀将换向，且一直保持原来工作位置不变，直到 另一个控制口有信号时才切换阀芯。这种换向阀两端各有一个 手控装置，以便对阀芯手动操作。
‹#›
图11－9所示为双气控二位五通滑柱式换向阀。由于没有复 位弹簧，因此只要在12口或14口引入一个较低的工作压力即可 使滑柱移动。如图11－9(a)所示，当控制口12有压缩空气时，滑 柱右移，则空气从1口流向2口，从4口流向5口，3口被遮断。除 非14口有压缩空气引入(如图11－9(b)所示)，否则滑柱不会改变 位置，这就是该阀所具有的记忆功能。控制口12口或14口的压 缩空气只需一个脉冲信号即可使滑柱移动，但12口和14口不能 同时有信号。在这种换向阀中，阀芯与阀体之间的间隙不超过 0.002～0.004 mm。与提动式换向阀相比较，这种换向阀工作行 程要大一些。
直动式(Direct control)电磁阀是利用电磁力直接驱动阀芯换 向的。如图11－7所示的直动式电磁阀，属于小尺寸阀，故电磁 力可直接吸引柱塞，从而使阀芯换向。图11－7(b)所示为电磁铁 尚未通电状态，弹簧将柱塞压下，使1口和2口断开，2口和3口 接通，阀处于排气状态。如图11－7(c)所示，当电磁铁通电后， 电磁力大于弹簧力，柱塞被提上升，1口和2口通，3口被遮断， 阀处于进气状态。
‹#›
3)旋转滑轴阀(Plate slide valve) 旋转滑轴阀是利用两个盘片使各个通路互相连接或分开的， 通常用手或脚操作，主要有二位四通或三位四通阀。图11－13 所示为旋转滑轴式4/3换向阀的工作原理。
‹#›
图11－12 双气控4/2纵向滑板阀 (a)12口有信号，14口无信号的结构； (b)14口有信号，12口无信号的结构；(c)职能符号
先导式(Pilot control)电磁阀是由小型直动式电磁阀和大型气 控换向阀组合构成的。它利用直动式电磁阀输出先导气压，此 先导气压再推动主阀芯换向，该阀的电控部分又称为电磁先导 阀。
‹#›
图11－8所示为先导式单电控3/2换向阀的工作原理。图11－ 8(a)所示为电磁线圈未通电状态，主阀的供气路1有一小孔通路 (图中未示出)到先导阀的阀座，弹簧力使柱塞压向先导阀的阀座， 1口和2口断开，2口和3口接通，阀处于排气状态。图11－8(b)所 示为电磁线圈通电状态，电磁力吸引柱塞被提升，压缩空气流 入主阀阀芯上端，推动阀芯向下移动，且使盘阀离开阀座，压 缩空气从1口流向2口，3口被断开。电磁铁断电，则电磁阀复位。
‹#›
1)球座阀(Ball seat valve) 图11－2所示为二位三通(3/2)机械动作球座阀的工作原理。 当换向阀未驱动时如图112(a)所示，复位弹簧将球状阀芯挤压在 阀座上，从而使进气口1关闭，进气口1与工作口2不相通，工作 口2与排气口3相通。当换向阀工作时如图11－2(b)所示，驱动推 杆可将阀口打开。当阀口打开时，换向阀须克服复位弹簧力和 气压力(由压缩空气产生)。
