proe零件装配教程
Pro-e5.0装配法
Pro-e5.0装配法Pro/E野火5.0之装配车间零件装配*特别注意：零件是装配体的父特征。
零件缺失装配体将无法打开。
一般步骤新建→组件→名称→取消√→确定→mmns_asm_design→确定→将组件添加到组件图标→预览→选择零件文件双击→右下角点选“在单独的窗口中显示组件”图标（选取约束参照更容易）→设定约束集（用户定义等12种链接类型）→如设定用户定义则启动约束类型（自动等11种）→选取约束参照（可以打开或不打开放置上滑面板）→√﹡装配时，两个零件未约束操作前交错在一起，可以用右键“移动组件”将欲装配的零件移开一点点就是了，不必将零件在单独的窗口中显示。
为看得更清楚，可用眼图标暂时关闭基准特征。
﹡允许对零件或组件进行装配。
约束类型自动：仅选取组件和组件的参照，系统猜测装配意图，自动给出适当约束，可满足大部分装配要求，但复杂装配有时判断不准。
匹配：反向共面。
对齐：同向共面、共点、共线、共轴。
﹡匹配与对齐中的偏移有三个选项：偏距：两面平行且有距离值。
定向：仅确立两面平行。
重合：两面重合。
插入：两旋转面共轴（与对齐的共轴一样功能）。
坐标系：坐标系重合（内定缺省约束）。
相切：两个面在切点接触。
在线点：基准点或顶点落于边（延伸边亦可）、轴或曲线上。
曲面上的点：基准点或顶点落于曲面或基准面上（延伸亦可）。
曲面上的边：一直线边落于曲面或基准面上（延伸亦可）。
固定：移动至合适位置后固定于当前位置。
缺省：即坐标系重合。
（这是装配第一个组件的常用方法。
）﹡“允许假设”是指系统自动允许加入假设达至完全约束。
当然完全约束后也可继续加入其它的约束条件成为“过渡约束”。
组件移动运动类型：定向模式：“移动”上滑板→定向模式→左键在绘图区点一下→按住中键即可以指针为中心自由旋转组件→“移动”退出。
平移：“移动”上滑板→平移→左键在绘图区点一下→移动组件至适当位置左键确定。
“平移”的运动参照面还可设定“垂直”或“平行”方向移动。
4. ProE零件装配
→ 进行装配：
(1)
安
清
(2)
林
Copyright：
本讲义由台湾科技大学林清安教授编着，若未征得作者同意，请勿自行翻印复制
螺栓与螺帽装配实例
u 组件
野火 4.0 综合组件
组件的爆炸图
u Pro/E 详细操作步骤
Step 1 工作目录设为 screw_and_nut
Step 2 打开零件 screw.prt，产生基准平面 由 FRONT 偏移−22：
选取 motor_shaft 的内侧面
点选此两轴
安
按此处
清
林
Copyright： (2) 约束条件变为 对齐
motor_shaft 的位置
本讲义由台湾科技大学林清安教授编着，若未征得作者同意，请勿自行翻印复制
Step 10 装配元件 snap_ring.prt → 打开 snap_ring.prt → 进行装配：

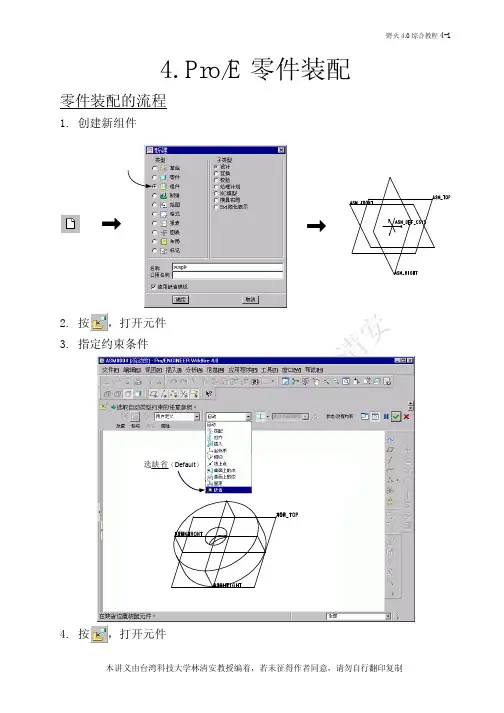

4. Pro/E 零件装配
零件装配的流程
1. 创建新组件
野火 4.0 综合教程 4-1
2. 按 ，打开元件 3. 指定约束条件
选缺省（Default）
安 Copyright：林清
4. 按 ，打开元件
本讲义由台湾科技大学林清安教授编着，若未征得作者同意，请勿自行翻印复制
野火 4.0 综合教程 4-2
→ 打开 screw.prt → 约束条件设为 Step 6 装配螺帽
→ 打开 nut.prt → 进行装配：
(1) 选 DTM1 与 FRONT (2) 使两个面贴合
选此两轴线
安
Step 7 在螺帽上切出螺纹
清
编辑 / 元件操作 → 切除
林 → 进行材料切除： ： 选取被切除件：螺帽 → 按鼠标滚轮完成选取 t 选取参照零件：螺栓 → 按鼠标滚轮完成选取 igh → 完成
ProE零件装配
（9）第四章Pro/E零件装配利用Pro/E进行产品设计时，若完成了各个零件的设计，则可创建一个新的组件，在组件的模块中进行零件的装配。
本章首先说明零件装配的基本操作步骤，然后以鼓风机来说明如何指定零件与零件之间的相互配合关系，以将数个零件装配为一个次组件或组件，并产生组件爆炸图。
除了将零件装配为组件外，另一个重要的Pro/E功能是在组件中设计“相互配合的零件”，本章以螺栓/螺帽来说明配合件设计的基本观念及操作步骤。
第一节零件装配简介工具（Tool）/选项（Options）将参数：template designasm 设为：mmns_asm_design.asm一、零件装配的基本操作步骤（见书P156）Ctrl+Alt+鼠标中键：旋转欲装配的零件Ctrl+Alt+鼠标右键：移动欲装配的零创建新的装配体模型的一般过程1、命名一个新的装配体的三维模型2、装配过程（匹配、对齐……）（9-1：asm-p1.prt，asm-p2.prt）着色，爆炸视图（视图/分解/分解视图。
调整位置：启动视图管理器：分解/缺省分解/属性，点编辑位置/选轴线/移动，返回，保存。
）二、常用的装配约束条件通过装配约束，可以指定一个元件相对于装配体中的另一元件（或特征）的放置方式和位置。
建议将附加约束限制在10个以内，系统最多允许指定50个约束。
1、贴配（Mate）：两个平面贴合例：匹配（Mate）：9-2：mate-p1.prt及mate-p2.prt2、对齐（Align）：两个平面或两条轴线对齐。
注意：·使用“匹配”和“对齐”时，两个参照必须为同一类型（例如平面对平面、旋转曲面对旋转曲面、点对点、轴线对轴线）。
旋转曲面指的是通过旋转一个截面，或者拉伸一个圆弧/圆而形成的一个曲面。
只能在放置约束中使用下列曲面：平面、圆柱面、圆锥面、环面、球面。
·使用“匹配”和“对齐”并输入偏距后，系统将显示偏距方向。
对于反向偏距，要用负偏距值。
proe几个零件组合的方法
proe几个零件组合的方法Pro/E（现在被称为Creo）是一款强大的三维CAD软件，广泛应用于机械行业。
在Pro/E中，可以使用各种方法来组合零件，以创建复杂的装配体。
本文将介绍几种常见的零件组合方法。
一、顶底装配法顶底装配法是最简单直接的零件组合方法。
首先，选中一个主零件作为底部，然后将其他零件逐个放置在底部上。
通过调整零件的位置和方向，使得它们与底部零件相互连接。
这种方法适用于简单的装配体，例如螺母和螺栓的组合。
二、轴向装配法轴向装配法是指在装配体中使用轴来约束零件的位置。
首先，在装配体中创建一个轴，然后将零件放置在轴上。
通过调整零件的位置和方向，使得它们与轴相互连接。
这种方法适用于具有旋转部件的装配体，例如齿轮和轴的组合。
三、基准装配法基准装配法是指使用基准面或基准轴来约束零件的位置。
首先，在装配体中选择一个基准面或基准轴，然后将零件放置在基准面或基准轴上。
通过调整零件的位置和方向，使得它们与基准面或基准轴相互连接。
这种方法适用于需要确保零件位置准确的装配体，例如机械零件的组合。
四、约束装配法约束装配法是指使用约束来限制零件的位置和运动。
在装配体中，可以使用各种约束类型，如点约束、面约束、轴约束等，来约束零件。
通过添加适当的约束，可以确保零件在装配体中的位置和运动符合设计要求。
这种方法适用于具有复杂运动关系的装配体，例如机械臂和关节的组合。
五、装配特征法装配特征法是指使用装配特征来组合零件。
在装配体中，可以使用装配特征来创建连接点、连接面或连接轴，然后将零件放置在这些连接点、连接面或连接轴上。
通过添加适当的装配特征，可以简化零件的组合过程，并确保零件的位置和方向正确。
这种方法适用于需要频繁修改装配体的组合方式的情况，例如产品设计的初期阶段。
Pro/E提供了多种零件组合方法，可以根据具体的装配要求和设计需求选择合适的方法。
无论是简单的装配体还是复杂的机械装置，Pro/E都能够提供强大的功能和灵活的操作，帮助工程师轻松完成零件的组合工作。
ProE实例训练教程—装配实例训练
Pro/E实例训练教程—装配实例训练以减速器的装配为例，介绍装配方法。
减速器零件较多，首先将零件组装为部件，再将各零部件组装在一起。
下面先创建传动轴部件。
1、传动轴部件（1）创建新装配件启动Pro/E之后，单击菜单栏中的【文件】→【新建】，在弹出的【新建】对话框中，将“类型”设置为“组件”，将“子类型”设置为“设计”，将名称改为“shaft-01”,去掉“使用缺省模板”前的“√”，在弹出的【新文件选项】对话框中，选择“mmns-asm-design”模板，单击【确定】按钮，进入装配模式。
（2）装配传动轴部件的第一个零件进入装配模式后，单击菜单栏中的【插入】→【元件】→【装配】或者单击图形窗口右侧工具栏上的按钮，此时将出现【打开】对话框，找到对应文件夹下的文件shaft，并单击【打开】按钮。
此时将打开【元件放置】对话框，如图2-所示，在约束类型下拉框中选择“坐标系”，在图形区选择轴的坐标系和装配空间坐标系，单击【确定】，即可完成第一个元件的装配，如图2-所示。
（3）装配传动轴部件的第二个零件1)单击菜单栏中的【插入】→【元件】→【装配】，或者单击图形窗口右侧工具栏按钮，出现【打开】对话框，找到对应文件夹下的文件key，并单击【打开】按钮。
2)选择“匹配”约束类型，在图形区选择键的底面和槽的底面，如图2-所示完成“匹配”约束。
3)选择“相切”约束类型，在图形区选择键的圆头柱面和槽的援助面，如图2-所示。
4)在选择“相切”约束类型，在图形区单击如图2-所示的圆柱面。
5)单击【元件放置】对话框【确定】按钮，完成键和轴的装配，如图2-所示。
图2- 【元件放置】对话框图2- “匹配”约束面 图2- “相切”约束面图2- “相切”约束面 图2-将键装配在轴上 （4）装配传动轴部件的第三个零件1) 单击图形窗口右侧工具栏按钮，出现【打开】对话框，找到对应文件夹下的文件“齿轮”，并单击【打开】按钮。
2) 选择“匹配”约束，选择键的侧面和槽的侧面，如图2-所示。
PROE装配
装配——进入装配模块新建文件/应用/装配，进入装配模块——添加第一个零件装配/组件/添加已存的，在弹出的面板中，选择第一个零件，确认后，在弹出的点构造器中，指定零件的坐标原点与装配的坐标原点对齐——添加第二个零件再次执行命令：添加已存的，选择第二个零件，在弹出的配对条件中，根据需要，选择合适的配对条件，并指定合适的配对参照后，确认——常用的配对条件中心：通常用于回旋体表面的对齐（即轴对齐）距离：用于指定两个实体面/参照面的距离——指定两个参照关系间的距离偏移在装配参照指定对话框中，距离表达式中，指定一个偏移距离（最大数值9）后，点击“改变约束”后，在弹出的改变约束面板中，指定改变距离的数值，数值可自定，应用后，点返回，再次进入装配配对对话框——装配时尺寸的匹配从文件中打开装配源文件，在实体模块中双击源文件中的图形，对源文件的尺寸进行再次编辑，保存源文件中的尺寸再进入装配文件，发现尺寸已自动更新为新尺寸。
——装配阵列装配/组件/create array/在弹出的面板中，选择装配的零件，对号后，在弹出的面板中，指定装配对象，指定阵列方式（圆/矩形）后，指定阵列参照（轴或面）后指定阵列个数及角度后确认。
——创建爆炸视图装配完成后，执行命令：装配/爆炸视图/创建爆炸，在弹出面板中，指定爆炸视图的名称后确认。
注意：此时，视图并未形成，只是中间的连接关系解散——编辑爆炸视图装配/爆炸视图/编辑爆炸，在弹出的面板中，勾选选择对象，用光标选择视图中的一个对象，再选择“移动对象”后，用光标点选目标物体并拖动至一个新的位置后，确认——制作偏距线装配/爆炸视图/cteate traceline后，在弹出面板后，用光标在工作区中指定偏距线的起点/终点后，形成一条装配偏距线。
——装配1 装配配对关系2 装配偏距修改3 装配尺寸匹配4 爆炸视图（偏距线）5 阵列装配——进入加工模块1 应用/加工。
在弹出的面板中，根据需要，选择合适的加工环境后进入加工模块mill_planer 1平面铣2型腔铣3多轴铣4点加工5孔加6车加工7线切割——创建程序插入/程序在弹出的面板中，注意加工类型，并给程序命名后确认——创建刀具插入/刀具，在弹出的面板中，指定刀具名称及类型后，进入刀具设置面板，在面板中，设置刀具参数——创建操作在弹出的面板中指定操作类型，选择前面的程序名，刀具后，应用，进入操作设置面板1 选择加工零件在上方的几何体中，选择部件/选择/用光标点选目标零件2 选择加工区域在上方的几何体中，选择切削区域/选择/用光标点选目标零件3指定切削方式4 点按生成按钮，生成刀轨——生成文件打开加工操作，在弹出的工具条中，选择后处理后，在弹出的面板中，指定刀轨文件的位置及车床类型后，确认生成车床加工程序文件。
proe零件装配教程很详细的哦
选用一条边线作为参照
平面法向：选用一种平面（模型旳表面或基准平 面），沿着该平面旳垂直方向移动元件。
选用一种平面
沿着所选平面旳垂 直方向移动元件
2点：选用两个顶点（或基准点），沿着两点连线 方向移动元件。
选用两个点
沿着两个点旳连 线方向移动元件
坐标系：选用一种坐标系，沿着坐标系旳X、Y或 Z轴移动元件。
位置：用来显示元件旳位置变化大小。
• 实例2 创建汽车旳爆炸图
汽车爆炸 图效果
开启Pro/E，打开光盘中 本实例相应文件夹下旳汽 车模型文件“car.asm”
1
选择“视图”>“分 解”>“分解视图”菜单，此
2
时汽车模型会按系统默认位
置自动进行分解
选择“视图”>“分 解”>“编辑位置”菜 单，打开“分解位置” 对话框
第11章 零件装配
零件装配 创建爆炸图
11.1 零件装配
在Pro/E中，零件装配就是将多种零部件按照一定 旳相应关系组装成一种完整旳零件模型旳操作。
淋浴喷头 旳装配示
意图
• 11.1.1 装配概述
在Pro/E中，零件装配是在组件模式下进行旳。 进入组件模式旳措施如下。
开启Pro/E软件，选择“文
一般情况下，自动分解得到 旳爆炸图不能满足设计者旳 要求，这时能够选择“视 图”>“分解”>“编辑位置” 菜单，打开“分解位置”对 话框，然后经过平移调整各
元件旳位置
使用“分解位置”对话框能够经过设置运动类型、 运动参照和运动增量等参数，对图中已分解旳元 件旳位置进行调整。“分解位置”对话框中这些 参数旳意义如下：
单击右边工具栏中旳“将 元件添加到组件”按钮， 弹出“打开”对话框，找 到本实例相应旳素材文件 夹下旳“top.prt”文件， 单击“打开”按钮，将其 导入
proe零件装配教程很详细的哦课件
3
导入首个要装配的部件，会在窗口下方弹出“组件” 控制面板，它用来设置约束条件，确定部件的位置关 系。然后逐个导入其他部件并进行装配即可
proe零件装配教程很详细的哦
• 11.1.2 装配约束类型
单击“约束类型” 下拉框中的“下拉” 按钮，可以看到各
种装配约束类型
proe零件装配教程很详细的哦
proe零件装配教程很详细的哦
6
单击“组件”控制面板 中的“放置”标签，打 开“放置”上滑面板
7
单击“新建约束”按钮，添 加一个新的约束，并将约束 类型设置成“插入”
proe零件装配教程很详细的哦
8
依次单击“middle.prt”元件上的 “曲面:F5（伸出项）:MIDDLE” 曲面和“top.prt”元件上的“曲 面:F10（切剪）:TOP”曲面，然后 单击“组件”控制面板中的“应 用并保存”按钮，完成插入约束
proe零件装配教程很详细的哦
单击右边工具栏中的“将元件
9
添加到组件”按钮，导入本实
例素材文件夹下的
“bottom.prt”，出现“组件”
控制面板，将约束类型设置为
“相切”
10
依次单击“bottom.prt”元件上的 “曲面:F8（壳）:BOTTOM”曲面 和“top.prt”元件上的“曲面:F6 （切剪）:TOP”曲面，完成“相切” 约束
偏距：设定偏移值， 让两个平面面对面， 并保持一定的距离
间隔
proe零件装配教程很详细的哦
2．对齐
使用“对齐”约束可以使两个部件的对象 （平面、轴线、点或边线）对齐，从而使两 个部件共面、共线、平行、重合等。
proe零件装配教程很详细的哦
PRO-E 零件装配
2
选取相应参照，即可添加偏距 线（这里分别单击这两个轴的 下端和上端可放置偏距线）
课堂练习——创建转笔刀的 分解视图
转笔刀的 分解视图 效果
启动Proe/E，打开配书素材中 “chapter8”文件夹下的转笔刀模 型文件“asm_zbd.asm”
1
选择“视图”>“分 解”>“分解视图”菜单， 此时系统自动生成分解 视图
• 8.2.1 自动分解视图
自动分解视图是指系统根据模型所 用到的装配约束自动产生的分解视 图。此视图的创建方法非常简单， 打开模型装配文件后，选择“视 图”>“分解”>“分解视图”菜单， 系统将自动生成分解视图
• 8.2.2 调整分解位置
选择“视图”>“分解”>“编 辑位置”菜单，将打开 “分解位置”对话框，利 用该对话框可按照指定的 运动类型和运动参照移动 各元件
重合：两个 参照以面对 面方式重合 在一起
定向：使两个参照位于同一平面上且相互 平行。
偏距：两个参照以面对面 方式相对，并保持一定的 距离，在右侧的文本框中 可输入偏移值（即两个平 面之间的距离）
2．对齐 “对齐”约束用于使两个参照（可以是点、平 面、曲面、基准平面或轴）朝向相同，从而可 以实现共面、平行或重合。
• 8.1.3 移动元件
如果使用放置约束无法准确 地定位元件，并且当元件的 放置状态不是“完全约束” 时，可以打开“元件放置” 操控面板的“移动”上滑面 板，利用系统提供的移动约 束调整元件在装配环境中的 位置和角度
1．运动类型
定向模式：用来对元件 进行定向。在工作区中 单击，鼠标指针变为 ， 按住鼠标中键进行拖动， 即可对元件进行定向
12
13
再依次单击内槽中“A_21”轴的 上端和刀片中“A_6”轴的下端， 在两者之间放置一条偏距线
