防水结构设计
产品防水结构设计
产品防水结构设计随着用户体验要求不断的提升，手持电子产品对于设计的要求也越来越高，从早期的只要能开机，能用就能卖，到现在对外观的美感，人机工程，制造的精度，以及各种测试要求越来越高。
尤其是去年的iphone7上市，将三防这个概念推上大众，之前也就特殊行业才会用到的设计要求，现在却成了手机行业的标配。
毕竟对于我们日常生活中来说，手机已经是不可离手，必不可少的工具了。
走到哪里都会携带的物品，在行走中难免会有一些意外，造成磕磕碰碰。
毕竟我们上WC也要刷刷朋友圈的，看看新闻，是吧，万一一不小心将手机掉进茅坑了，又舍不得扔掉，总的捞起来，洗一洗，再用吧。
为了延长手机的使用寿命，就得防水防尘什么的，所以后续手机具备三防功能，再也不会是什么稀奇的黑科技了。
接下来我们根据三防手机案列来分享一下，防水结构设计如何去玩。
以下为正文：【一】什么是三防手机呢？所谓三防手机，就是具有轻微防尘、防震、防水和出色的抗摔、抗辗压性功能的手机,主要针对热爱户外运动的年轻用户或有特殊需要的专业用户，能够胜任异常恶劣的气候条件和特殊场合的应用。
一般，市面上的三防手机目前主要有两大类：1，普通三防手机属于生活轻微防水，比如洗手时，防止水花渐入到手机内部，造成功能性损坏，只能实现轻微的三防，这种手机一般造型时尚，与市面上的普通手机没有明显差异，属于IP54以下。
2，专业三防手机属于能够承受一定水压，外部挤压，能够放入水里浸泡和汽车碾压，比如手机从1层高的楼层直接掉落不会造成功能性损坏，或者将手机掉入1米深的水池里，30分钟不会造成功能性损坏。
它的目标受众是专业的户外登山涉水等探险运动的爱好者，也有一部分喜欢军事的人因为其独特的造型和强悍的体质而对其情有独钟。
【二】什么是三防IP防护等级？它是由IEC所起草，将电器依其防尘防湿气之特性加以分级，由两个数字所组成，第1个数字表示离尘、防止外物侵入的等级，第2个数字表示防湿气、防水侵入的密闭程度。
防水专项设计要求
防水专项设计要求
防水专项设计要求是指在建筑设计中针对防水问题所提出的一系列要求和措施，旨在保护建筑结构防止水分渗透和损坏。
以下是一些常见的防水专项设计要求：
1. 建筑物地下室和水池等地下空间的防水要求：
- 使用防水混凝土或防水涂层等材料作为地下室墙体和底板
的防水层。
- 安装排水系统和防水隔离层，以及适当的排水装置和检查井。
2. 屋面和外墙的防水要求：
- 使用耐候性好、防水效果明显的材料覆盖屋面和外墙，如
防水卷材、防水涂料等。
- 设计合理的屋面坡度和排水系统，确保雨水能够快速排除。
3. 浴室、厨房和卫生间等湿区的防水要求：
- 使用防水砂浆、防水涂料等材料进行墙面和地面的防水处理。
- 在接缝处和回弯处使用防水胶条和防水胶水进行密封。
4. 地下管道和室外渗裤道的防水要求：
- 使用防水涂料或防水套管等材料对地下管道进行防水处理。
- 设置防水层和防水板，以阻止地面水分渗入渗裤道。
5. 设计适当的排水系统：
- 设置排水坡度和坡度，以确保水能够快速从建筑物内部排
除。
- 安装排水设备和沟槽。
屋面防水构造
正置式屋面防水构造—6——5—4——3—2d' *―-]L 1'4/1-温凝土屋面板；2-保温层；3-找平层：Q-基层肪水剂＜SBS 涂料或冷底油等）J 5-SBS改性沥言防水卷材等；eH杲护层正置式屋面陵水枪造/制團：城工防水图示结构为正置式屋面防水做法。
屋面防水是建筑防水中十分重要的组成部分，防水设计应根据建筑的重要性和使用功能，做出相应等级的防水设计。
倒置式屋面防水做法（图文）—下6—5 —4 —321-混凝土屋面板；2-找平层；3-基层防水剂＜SBSi余料著）；4■防水层（防水卷材或防水徐料3 ；「保温层：L隔离层t无纺布我袖毡）；丫-保护层闵置式屋面防水构造f制图:城工防水图示结构为倒置式屋面防水做法。
屋面防水是建筑防水中十分重要的组成部分，防水设计应根据建筑的重要性和使用功能，做出相应等级的防水设计。
关于《傲城国际》漏水问题分析及处理措施1. 屋面各单元雨落管处及烟道口根部均有不同程度渗漏；原因①雨落管出屋面偏短，与屋面防水层脱节，且屋面防水 卷材下返深度不够，导致雨水下落时部分进入保温层，从而渗入楼板部位，且影响范围较大，建议需治理彻底，以避免 后患，②烟道及部分女儿坪、通气口防水卷材上返处，未见有“范水”，故两种材料界面处局部开裂，导致立面水流沿 裂缝侵入至楼板，且有裂缝范围扩大的趋势，建议有缝处补粘，且上部必须补设“泛水沿”。
2 .负一层车库顶板渗漏；原因：上部物业用房周边卷材与坪面开裂，且缺少“泛水沿”，导致坪面雨水沿坪流入至楼板, 处理措施同上2条。
3 .负二层地面在雨大水急的状态下，有几处从底板裂缝处向上渗水，且有明显压力，即局部底板防水失效，刚性防水亦 有裂缝，处理措施采取“针孔”压力注胶，并作纤维粘结最后表面层处理。
注：①施工建议由专业防水公司来进行，并形成明确处理方案（并量化），期间由物业配合现场监管并形成记录。
②施工期间由物业部门将外墙窗口 •腰线等部位亦做相应排查以避免其他部位的隐患，最后做好屋顶注水试验。

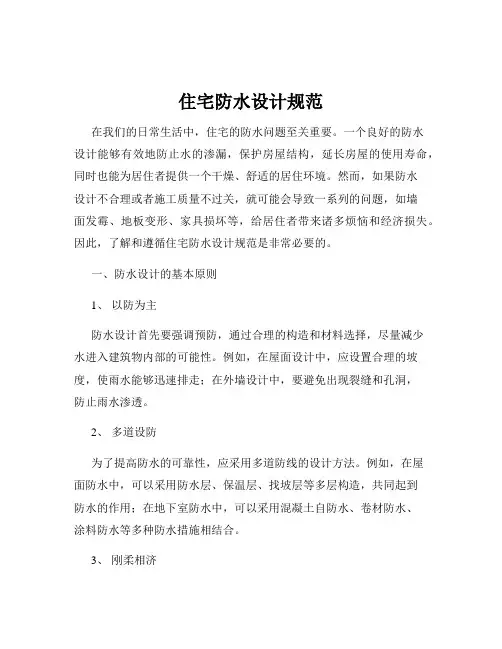

住宅防水设计规范
住宅防水设计规范在我们的日常生活中，住宅的防水问题至关重要。
一个良好的防水设计能够有效地防止水的渗漏，保护房屋结构，延长房屋的使用寿命，同时也能为居住者提供一个干燥、舒适的居住环境。
然而，如果防水设计不合理或者施工质量不过关，就可能会导致一系列的问题，如墙面发霉、地板变形、家具损坏等，给居住者带来诸多烦恼和经济损失。
因此，了解和遵循住宅防水设计规范是非常必要的。
一、防水设计的基本原则1、以防为主防水设计首先要强调预防，通过合理的构造和材料选择，尽量减少水进入建筑物内部的可能性。
例如，在屋面设计中，应设置合理的坡度，使雨水能够迅速排走；在外墙设计中，要避免出现裂缝和孔洞，防止雨水渗透。
2、多道设防为了提高防水的可靠性，应采用多道防线的设计方法。
例如，在屋面防水中，可以采用防水层、保温层、找坡层等多层构造，共同起到防水的作用；在地下室防水中，可以采用混凝土自防水、卷材防水、涂料防水等多种防水措施相结合。
3、刚柔相济在防水设计中，要结合刚性防水材料和柔性防水材料的特点，合理搭配使用。
刚性防水材料如防水混凝土，具有强度高、耐久性好的优点，但变形能力较差；柔性防水材料如卷材、涂料等，具有良好的变形适应能力，但强度相对较低。
通过刚柔相济的设计，可以充分发挥两种材料的优势，提高防水效果。
4、节点密封建筑物的节点部位如阴阳角、变形缝、穿墙管等是防水的薄弱环节，应特别注意密封处理。
采用专用的密封材料和密封工艺，确保节点部位的防水质量。
二、不同部位的防水设计要求1、屋面防水屋面是建筑物最容易受到雨水侵蚀的部位之一，因此屋面防水设计至关重要。
屋面防水设计应根据屋面的形式（平屋面、坡屋面）、使用功能（上人屋面、不上人屋面）以及当地的气候条件等因素进行综合考虑。
（1）平屋面防水平屋面一般采用卷材防水或涂料防水。
防水层应铺设在保温层上面，形成倒置式屋面，以延长防水层的使用寿命。
同时，应设置分格缝，以防止防水层因温度变化和混凝土收缩而开裂。
防水结构设计方法大全
防⽔结构设计⽅法⼤全防⽔很重要！！！防⽔也是产品设计⼯程师在进⾏产品设计时经常碰到的⼀个问题，本篇⽂章将会总结各⾏业各类产品的常见防⽔结构设计⽅法，希望能给⼯同导光⼀样，防⽔程师的防⽔结构设计带来⼀些启⽰。
⽤于开拓⼯程师的思路：以前想到防⽔结构设计，第⼀个想到的就是密封圈来防⽔；但是，除了密封圈来防⽔之外，也本⽂仅仅起着抛砖引⽟的作⽤，⽤于开拓⼯程师的思路许还有其它更合适的防⽔⽅法，例如密封胶黏剂、灌胶，现场发泡成型技术等，这些新型的防⽔⽅法在某些场合可能使得产品结构更为简单、成本更低，同时防⽔可靠性更⾼。
对于每⼀个防⽔⽅法是如何进⾏具体的设计，本⽂并没有具体展开。
如果⼯程师需要了解具体设计，可以参考我在公众号“降本设计”发表的资料搜索⽅法，⾃⾏去搜索相关资料。
在⽂末我分享了⼀些我收集的资料，如有兴趣也可以按要求去下载。
1. 密封圈和密封垫密封圈（O-ring）和密封垫（Gasket）是最常⽤的防⽔⽅法。
（密封圈）（密封垫）（iPhone 7 Plus 静⾳按钮通过密封圈防⽔）（iPhone 7电源按钮通过两个⼩的密封圈防⽔）（密封垫在连接器中的应⽤）（iPhone 7 lighting接⼝通过密封垫防⽔）（iPhone 7 Plus SIM卡通过密封垫防⽔）2. LSR⼆次注塑把液态硅胶LSR等弹性体通过⼆次注塑的⽅式与⾦属或塑胶件等结合成⼀体。
使⽤⼆次注塑可以把两个零件合并为⼀个零件，省去后续的胶粘等⼆次加⼯⼯序，同时在装配⼯程中不易脱落，可靠性较⾼。
iPhone8中SIM卡的防⽔就是通过液态硅胶与SIM⽀架注塑成⼀体来实现的。
3. 现场发泡成型现场发泡成型技术（Formed-In-Place Foam Gasket，简称 FIPFG）是通过点胶设备按照规划的密封路径直接在壳体上进⾏发泡，进⽽加⼯⽣产出软并有弹性的发泡密封条。
4. 灌封灌封就是将环氧、聚氨脂和硅胶等复合物⽤机械或⼿⼯⽅式灌⼈装有电⼦元件、线路的器件内，在常温或加热条件下固化成为性能优异的热固性⾼分⼦绝缘材料，达到密封、防⽔、防尘和涂覆保护的⽬的。
建筑屋面防水及构造
(1)檐口（图8－2）
图8－2
檐口
(2)檐沟
（图8－3）
图8－3
檐沟及檐沟卷材收头
(3)水落口（图8－4、图8－5）
①直式水落口（图8－4）
图8－4 直式水落口
②横式水落口（图8－5）
图8－5
横式水落口
(4)泛水收头 （图8－6、图8－7）
①混凝土墙卷材泛水收头（图8－6）
图8－6
混凝土墙卷材泛水收头
2.防水层细石混凝土浇捣
(1)在混凝土浇捣前，应清除隔离层表面浮渣、杂物，先在 隔离层上刷水泥浆一道，使防水层与隔离层紧密结合，随 即浇筑细石混凝土。 (2)混凝土的浇捣按先远后近、先高后低的原则进行。 (3)施工时，一个分格缝范围内的混凝土必须一次浇完，不 得留施工缝；分格缝做成直立反边（图8－24），并与板 一次浇筑成型。
一、细石混凝土材料要求
• 细石混凝土不得使用火山灰质水泥；砂采用粒径0.3～ 0.5mm的中粗砂，粗骨料含泥量不应大于1%；细骨料含泥 量不应大于2%；水采用自来水或可饮用的天然水；混凝土 强度不应低于C20，每立方米混凝土水泥用量不少于330kg， 水灰比不应大于0.55；含砂率宜为35%～40%；灰砂比宜为 1∶2～1∶2.5。
1.一般构造
• 卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。其一 般构造层次见图8-1所示，施工时以设计为施工依据。
•
图8-1 卷材防水屋面构造层次示意图 （a）正置式屋面；（b）倒置式屋面
•
2.节点构造
• 卷材屋面节点部位的施工十分重要，既要保证质量，又要施工方便。 图8－2～图8－13提供了一些节点构造做法，供参考。 • • (1)檐口（图8－2） • (2)檐沟 （图8－3） • (3)水落口 （图8－4、图8－5） • (4)泛水收头 （图8－6、图8－7） • (5)女儿墙泛水收头与压顶 （图8－8） • (6)变形缝 （图8－9、图8－10） • (7)伸出屋面管道（图8－11） • (8)出入口 （图8－12、图8－13）
工程防水体系设计方案模板
工程防水体系设计方案模板一、工程概况1.1 项目名称：xxx工程1.2 项目地点：xxx地区1.3 建筑类型：xxx建筑1.4 项目规模：xxx平方米1.5 设计单位：xxx设计院1.6 施工单位：xxx施工公司1.7 监理单位：xxx监理公司二、防水设计依据2.1 《建筑防水工程施工及验收规范》（GB50422-2007）2.2 《建筑结构防水技术规范》（GB50207-2002）2.3 《建筑工程地基基础设计规范》（GB50007-2002）2.4 《建筑防水材料及制品》（JC/T2381-2011）三、防水系统组成3.1 屋面防水系统3.1.1 屋面基层处理3.1.2 防水材料3.1.3 屋面防水层施工工艺3.1.4 屋面防水层附属构造物设计3.1.5 屋面排水系统设计3.2 地下室防水系统3.2.1 地下室结构处理3.2.2 防水材料3.2.3 地下室防水层施工工艺3.2.4 地下室防水层附属构造物设计3.2.5 地下室排水系统设计3.3 基础防水系统3.3.1 基础结构处理3.3.2 防水材料3.3.3 基础防水层施工工艺3.3.4 基础防水层附属构造物设计3.3.5 基础排水系统设计3.4 墙体防水系统3.4.1 墙面处理3.4.2 防水材料3.4.3 墙体防水层施工工艺3.4.4 墙体防水层附属构造物设计3.5 设备防水系统3.5.1 设备基础处理3.5.2 防水材料3.5.3 设备防水层施工工艺3.5.4 设备防水层附属构造物设计四、材料选择4.1 屋面防水层材料：xxx4.2 地下室防水层材料：xxx4.3 基础防水层材料：xxx4.4 墙体防水层材料：xxx4.5 设备防水层材料：xxx五、工程施工方案5.1 施工工艺5.2 施工流程5.3 施工安全措施六、防水层施工质量控制6.1 施工前验收6.2 施工中检测6.3 施工后验收七、技术措施7.1 防水层与结构接触部位的处理7.2 管道、穿墙、开口等部位的防水处理7.3 防水层与外墙、屋面接触部位的处理7.4 防水层与排水系统的配合设计八、验收与备案8.1 防水工程竣工验收8.2 防水工程验收标准8.3 防水工程验收规程8.4 防水工程验收记录8.5 防水工程验收报告以上是工程防水体系设计方案的详细内容，对于工程的防水工作至关重要，设计方案必须细致、科学、严谨，确保工程质量和安全。
高层建筑地下室防水结构设计
高层建筑地下室防水结构设计摘要：地下室既是建筑功能建筑又是整个高层建筑的结构基部，为了满足使用中的功能要求，又要保证整个建筑基部结构耐久性，将地下室防水提到了重要的位置，在建筑设计规范中对地下室部分的防水要求根据功能不同，要求二至多道的防水设防，最基本也要求刚柔相匹配的设防方式。
本文就高层建筑地下室防水结构设计谈一些体会。
关键词：地下室；防水；结构；设计随着高层建筑的发展、建筑功能中人、货电梯的设置、建筑物内部水电功能设备必要的对安装空间及人民防空的战备防卫要求，通常高层建筑的下部有一至多层的地下室。
地下室既是建筑功能建筑又是整个高层建筑的结构基部，为了满足使用中的功能要求，又要保证整个建筑基部结构耐久性，将地下室防水提到了重要的位置，在建筑设计规范中对地下室部分的防水要求根据功能不同，要求二至多道的防水设防，最基本也要求刚柔相匹配的设防方式。
本文就高层建筑地下室防水结构设计谈一些体会。
一、从设计方面分析地下室漏水的原因从发现的地下室漏水局部看，水均由地下室结构的混凝土薄弱部分漏渗出来，它说明二个方面的问题，一是地下室结构的刚性自防水局部失效。
二是由防水材料构成的整体柔性防水层也已破坏。
从设计方面分析，其主要原因：1．片面强调结构自防水功能，不设柔性附加防水层。
结构混凝土是由几种材料组成的一种非匀质复合材料，内部有许多大小各异的孔隙，通常是渗水的通道。
即使通过各种手段提高了混凝土本身的密实性，刚性结构仍不能抵抗诸如地震、温差变形、不均匀沉降等外力的作用，从而导致结构出现裂缝，形成渗漏水通道。
2．有些工程的地下室，底板未设计防水层、或底板做内防水而只在围护结构墙外立面设置防水层，致使防水层不交圈，达不到整体密闭状态，造成渗漏，这种情况并不少见。
二、地下室防水的结构设计要点1．选用合理的结构形式。
结构自防水（含外加剂）为主的防水主导思想在《地下工程防水技术规范》中得到了充分体现，结构自防水法是利用结构本身的密实性、憎水性以及刚度，提高结构本身的抗渗性能，通常被称为刚性防水。
住宅防水设计规范
住宅防水设计规范在我们的日常生活中，住宅的防水问题至关重要。
一个良好的防水设计不仅能够保障房屋的结构安全，还能为我们提供一个舒适、干燥的居住环境。
接下来，让我们详细了解一下住宅防水设计规范的相关内容。
首先，我们要明确防水设计的基本原则。
防水设计应当遵循“防排结合、刚柔并用、多道设防、综合治理”的原则。
这意味着在设计过程中，既要考虑防止水分的侵入，也要合理设置排水系统，将可能进入的水分迅速排出。
同时，要结合刚性防水材料和柔性防水材料的特点，采用多种防水措施，对可能出现渗漏的部位进行全面治理。
在防水材料的选择上，需要根据不同的部位和使用环境来确定。
例如，对于屋面防水，常用的材料有SBS 改性沥青防水卷材、APP 改性沥青防水卷材、高分子防水卷材等。
这些材料具有良好的耐候性和防水性能，能够有效地抵御阳光、雨水和温度变化的影响。
而对于卫生间和厨房等部位的防水，通常会选择防水涂料，如聚合物水泥防水涂料、聚氨酯防水涂料等。
这些涂料能够形成无缝的防水层，适应基层的变形，并且施工方便。
屋面防水设计是住宅防水的重要环节。
屋面的防水等级应根据建筑物的重要程度、使用功能要求以及防水层合理使用年限等因素来确定。
一般来说，住宅屋面的防水等级不应低于Ⅱ级。
在屋面的构造设计中，要合理设置坡度，以便雨水能够迅速排走。
同时，要做好防水层与基层的粘结，避免出现空鼓、滑移等现象。
此外，还应注意屋面节点的处理，如女儿墙泛水、檐口、天沟、水落口等部位，这些都是容易出现渗漏的地方，需要采取加强防水措施。
卫生间和厨房的防水设计同样不容忽视。
卫生间地面和墙面的防水高度都有明确的要求。
地面防水层应沿墙面上翻，一般高度不低于300mm；如果卫生间内设有淋浴设施，墙面防水层的高度不应低于1800mm。
厨房地面的防水层也应沿墙面上翻，高度不低于 300mm。
在施工过程中，要确保防水层的厚度和质量符合设计要求，并且要进行闭水试验，检查防水效果。
地下室的防水设计也是住宅防水的一个重要方面。
GB50016-2023建筑设计防水规范
GB50016-2023建筑设计防水规范
1. 引言
本文档是关于GB-2023建筑设计防水规范的完整版。
本规范旨在确保建筑结构在设计、施工和使用中具有良好的防水性能，以保
护建筑物免受水分侵害。
2. 规范范围
本规范适用于建筑物的防水设计和施工，并包括以下方面：
- 建筑结构的防水设计要求
- 建筑材料的防水性能要求
- 防水层的施工要求
- 防水材料和产品的选用和使用
- 防水工程验收和检测方法
3. 规范要求
本规范明确了以下关键要求：
- 建筑结构的防水设计应符合当地的气候条件和地下水位状况。
- 防水材料应具有良好的耐水性、抗渗透性和耐久性。
- 防水层的施工应按照规范要求进行，确保防水效果可靠。
- 防水工程验收应包括对施工质量的检查和防水材料性能的测试。
4. 相关标准
本规范引用了以下相关标准：
5. 实施与验收
本规范要求建筑设计和施工单位在进行防水工程时，必须遵守规范要求。
防水工程竣工后，应进行验收，并按照相关标准进行测试和检查。
6. 规范修订
本规范将根据技术和实践的发展进行定期修订，以保持与最新要求的一致性。
结论
GB50016-2023建筑设计防水规范是确保建筑物防水性能的重要指导文件。
建筑设计和施工单位应认真遵守本规范的要求，以确保建筑物在多样化的气候条件下都能有效地抵御水分侵害。
产品防水结构设计
产品防水结构设计在产品设计中，防水结构设计是一项重要的考虑因素，特别是对于电子产品、户外用品、建筑材料、汽车等。
防水结构设计的目的是确保产品在潮湿、多雨、水淹等环境下能保持其正常功能，防止由于水进入产品而导致损坏。
在进行防水结构设计时，需要考虑以下几个方面：1.材料选择：选择防水性能良好的材料，例如防水胶、密封胶、防水膜等。
这些材料应具备良好的密封性能，能有效阻隔水分的渗透。
2.结构设计：考虑产品的使用场景和功能需求，设计合理的防水结构。
包括封闭密封结构、接缝设计、防水涂层等。
封闭密封结构可以有效地阻止水分的渗透，接缝设计和防水涂层则能提高产品的整体防水性能。
3.排水设计：在产品设计中，通常也需要考虑排水的问题。
合理的排水设计可以避免水分在产品内部积聚和滞留，从而减少水分对产品的损坏。
4.防水测试：在产品设计完成后，进行防水性能测试是必不可少的一步。
可以使用水压测试仪等设备对产品进行防水性能测试，确保产品在设定的压力下能保持防水性能。
在实际的产品防水结构设计中，需要针对不同产品的特点和使用环境进行针对性的设计。
以下是几个常见产品的防水结构设计示例：1.手机防水设计：手机的防水设计通常会采用可拆卸式防水胶圈或防水膜，以及精密的接缝设计，确保手机在潮湿环境下不受损。
同时，手机还会采用防水涂层来增加其整体防水性能。
2.户外用品防水设计：户外用品如背包、帐篷等，在户外使用时需要具备较好的防水性能。
通常会采用防水涂层、防水拉链、封闭式接缝等设计，确保产品具备良好的防水功能。
3.建筑材料防水设计：在建筑材料中，防水性能是一个必须考虑的因素。
例如在屋顶、地下室等需要防水的区域可以采用防水膜、防水胶等材料进行防水处理，确保建筑物不会受到水渗透的影响。
4.汽车防水设计：汽车作为一种常见的交通工具，其防水设计尤为重要。
汽车通常会在车身接缝、车门密封条等部位采用防水胶条或防水膜，以确保车内的电器设备不受水分侵入的影响。
手机防水结构
5）IPX 5 方法名称：喷水试验 试验设备：喷嘴的喷水口内径为
试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 12.5 L/min ( 750 L/h ) 试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最 少 3 min
6）IPX 6 方法名称：强烈喷水试验； 试验设备：喷嘴的喷水口内径为 12.5 mm 试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 100 L/min ( 6000 L/h ) 试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）最 少 3 min
3）IPX 3
方法名称：淋水试验
a:摆管式淋水试验 试验设备：摆管式淋水溅水试验装置
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样 放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。 试验条件：水流量按摆管的喷水孔数计算，每孔为 0。07 L/min ，淋水时，摆管 中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。 摆管沿垂线两边各摆动 60°，共 120°。每次摆动( 2×120°) 约 4s 试验时间：连续淋水 10 min b:喷头式淋水试验
此类按键背后要作好限位 再增加一件 结构（顶住）
按键直 接作在 壳体上
此硅胶最好是球面凸出 ，便于操作
如何做电子产品的防水结构设计
如何做电子产品的防水结构设计？作为设计公司来说，我们接触到的大多数产品都是有防水要求的，对于防水要求较高的，比如说泡水要求达到多长时间？室外雨淋会不会起雾等？这些级别较高的防水要求，材质上多为金属，分模线少，接口也少，在防水处理上虽要求高，但反而相对比较容易操作和达到要求，而目前越来越多的塑胶电子产品，一方面对外观要求高，接口甚多，加上需要内置wifi 信号不能使用金属材质，同时对防水要求也相对高的产品，在防水操作上本身就存在一定的矛盾，我们的结构工程师在对产品防水结构处理上一直秉承严谨的作风，在技术上满足客户的产品防水要求。
目前做的防水产品结构上，我们一般需要做到：按键防水、镜片防水、充电接口防水、壳体防水、电池盖防水、语音对讲孔防水、螺丝孔防水等，通过各个部件的不同功能来设计其防水结构，使得共同让产品本身达到整体防水的效果和要求。
一、按键防水结构，这部分通常是a:超声焊接或者螺丝固定，详见下图：b:双色注塑方式，详见下图：c:背胶粘贴；d：硬胶挤入到硅胶孔中或者硅胶挤入到硬胶中；e:IML按键；f:加防水圈；以上具体使用哪种方式来做防水，则需要根据实际的产品和要求还有成本来决定。
二、镜片防水结构：我们很多设计的产品都会存在镜片，有玻璃、亚克力等材质，这些镜片防水则一般采用a:背胶，背胶单边宽度大于2mm，选择防水类型的背胶，注塑浇口位置避开背胶区域。
b:超声焊接，双超声线焊接，此工艺比较麻烦，成本也高，一般不做推荐。
c:防水圈，将防水圈放在U型槽中，上面加镜片，LCD，支架等。
三、充电接口防水结构：a:首先要考虑孔的完整性，把这个孔开在一个壳体上，避免两个壳体装配误差，导致漏水。
四、壳体防水结构：这类结构形式是防水结构设计的基本，当内部元器件通过技术做了基础防水处理后，壳体的防水可以说是最后一道屏障，将整个产品进行保护，因此也显得尤为重要，在结构的处理上采用的方式有a:两壳体之间加硅胶圈防水，螺丝固定要均匀；壳体平均厚度要在1.8mm左右，侧边的厚度要在2.6mm以上；这是目前用的做多的方式，需要在技术上做到细致精密，同时对后期模具的缩水程度也要有相应的应对方式。
混凝土结构防水设计的标准要求
混凝土结构防水设计的标准要求混凝土结构防水设计的标准要求一、引言混凝土结构是建筑工程中常用的结构形式之一，而防水设计是确保混凝土结构长期使用和保持结构完整性的重要环节。
本文将深入探讨混凝土结构防水设计的标准要求，帮助读者全面了解并灵活应用于实际工程实践中。
二、基本原则在混凝土结构防水设计中，一些基本原则需要遵循。
设计人员需要根据建筑物的用途和功能确定防水性能等级，并根据相关规范确定适当的标准要求。
设计人员应考虑混凝土结构的整体性，确保各个部分的防水层无缝连接和协同工作。
防水设计还应与整体建筑设计紧密结合，避免在实施防水措施时影响建筑物其他功能和结构。
三、材料要求1. 混凝土混凝土是混凝土结构防水设计中的关键材料之一。
设计人员应选择密实、抗渗性好的混凝土，并确保原材料的质量符合相关标准。
混凝土的配合比也需根据工程要求和设计要求进行合理调整，以提高防水性能。
2. 防水材料在混凝土结构的防水设计中，常用的防水材料包括聚合物改性涂料、高分子卷材、防水胶等。
设计人员应根据实际情况选择适当的防水材料，并确保其质量合格。
注意不同材料的相容性，避免因材料之间的反应而降低防水效果。
四、施工要求1. 预处理在进行混凝土结构防水设计前，必须进行适当的预处理工作。
这包括清理基底表面，检查和修复表面缺陷，以及处理孔洞和裂缝等。
2. 防水层施工防水层施工是混凝土结构防水设计中的核心环节。
设计人员需要根据施工技术要求和相关规范，选择适当的施工方法和工具，确保防水层无缝、牢固地与混凝土结构连接。
应注意施工过程中的环境要求，如温度、湿度等，以确保防水材料的性能。
五、检验和验收在混凝土结构防水设计完成后，需要进行检验和验收工作，以验证防水效果是否符合设计要求。
检验包括可视检查和物理测试等，可以通过水压试验和湿度测试等方式评估防水层的质量。
六、总结混凝土结构防水设计是确保混凝土结构持久耐用的重要环节。
本文概述了混凝土结构防水设计的标准要求，并强调了基本原则、材料要求、施工要求以及检验和验收等方面的内容。
防水结构设计
关于防水产品的一般思路多数产品防水主要是上下壳防水,按键防水,电池门防水,传感器引出部分防水,常用的防水方法主要有打胶水,超声,二次啤塑,啤镶件,装O 型圈.防水不良的原因主要有塑胶变形;防水面不在一条线;O 型圈预压太松或太紧;结构刚度不够;螺丝分布不均匀或滑牙等.1塑胶变形的弊端是明显的,防止变形的方法也很多,如改进胶口,改运水,做加强骨,加大脱模斜度等.对于部分产品,引起变形的主要原因还是由于受外形限制导致前后壳需曲面分型,或内部空间太小导致塑胶件壁厚变化大产引起的.Example 1Rear coverFront cover如图1所示形状产品,由于塑胶啤塑残余应力的影响,容易产生变形,这类产品如果做防水,为减少变形,除增加加强骨,加大脱模斜度,相关位置增加顶出位外,必要时在产品刚啤塑出来时做夹具定位定型,并置于温水中自然冷却减少残余应力.当然,图示产品如果要做防水,不一定非要像图1右边那样做成上下盖结构,这里只是举类似的范例.Front cover Lens LCDThickness transition urgent Example2LCD LensFront coverPCBMetal bracket Thickness transition relax 如图2产品,在透明镜外有外壳,如果不需防水,左图结构虽然有少许变形,仍然可用.如果透明镜还要和后壳通过O 型圈防水,建议最好用右图接构,用0.15的金属罩将LCD 和PCB 包住,打螺丝固定在镜片上,这样的塑胶啤塑变形要小一些.当然,防水结构并不只有以上几种,好像二次啤塑,硅橡胶过盈挤压等.另外,很多产品尚须通过高低温测试,所以塑胶的材料选择也很重要,例如图12所示产品,面盖.底壳用PC较好,而面罩则用PC或阻燃ABS都可.因为PC的热变形温度130-140度,长时间耐热温度为120度,溶点为130-160而多数产品整机最高测试温度大约为80-90度.至于其它产品则须根据具体情况而定.我这里只是举常见的一些例子,欢迎各位提出更多更好的建议.。
