工程师必备医疗电源选型指南
AC-DC医疗电源的选用标准与典型应用
AC-DC医疗电源的选用标准与典型应用摘要：随着医疗水平的提高，越来越多先进的医疗设备广泛运用在了各种医疗场合。
其中，电源作为医疗设备的重要组成部分，它相对于其他种类的电源产品有更为严苛的要求。
本文将重点介绍医疗用电源的特殊要求以及金升阳公司高品质医疗用AC-DC产品的特性。
关键词：AC-DC电源医疗设备金升阳LD系列一：引言医疗设备产业是关系到人类生命健康的新兴产业，世界发达国家近十余年来，一直保持着很高的年增长率，被誉为朝阳工业。
在全球经济出现衰退局面，医疗器械产业却仍能保持良好的发展势头。
电源是医疗设备的一个重要组成部分，目前，医疗设备大多采用开关电源。
随着电子技术的发展，开关电源不仅体积大大缩小，重量减轻，极大的降低了能耗，并提高了可靠性。
可以说医疗电源的发展也极大的推动了医疗设备的发展。
那么，医疗电源有什么特别要求以及与其他工业电源不同之处呢，下面将与大家一起探讨。
二：医疗电源的特殊要求使用交流供电的医疗诊断、测量和治疗设备，由不合适的接地和电绝缘产生漏电流，潜在的将病人甚至医疗人员暴露在电击、烧伤、内器官损伤和心律不齐的危险之中；由于病患的耐受能力较常人有很大的减弱，这些潜在的危险对病患有更大的威胁。
鉴于医疗设备的特殊使用环境，在安全及可靠性方面有更为严苛的要求。
必须满足IEC60601 – 1安规的绝缘和漏电流要求，或其相关产品的具体标准，以及任何国家或地区如：EN60601 - 1 ， UL60601 - 1和CSA22.2第601.1 M90的标准。
表1总结了IEC 60601-1医疗设备的安规要求。
表1 IEC60601-1安全标准要求工作电压（Vdc）工作电压（Vac）绝缘型式爬电距离（mm）空间距离（mm）绝缘穿透距离（mm）基本绝缘 1.7 0.817 12加强绝缘 3.4 1.6基本绝缘 2.0 1.034 30加强绝缘 4.0 2.0基本绝缘 2.3 1.285 60加强绝缘 4.6 2.40.4基本绝缘 3.0 1.6177 125加强绝缘 6.0 3.20.4 354 250 基本绝缘 4.0 2.5 0.4加强绝缘 8.0 5.0 基本绝缘6.0 3.5566400加强绝缘 12.0 7.0 0.4基本绝缘8.0 4.5 707500加强绝缘16.09.00.4另外一方面，医疗设备的电磁辐射和电磁辐射防护是医用电源的一个重要参数标准，涉及到电涌和瞬变电流强度、静电放电(ESD) 电平，以及射频干扰(RFI) 防护能力。
医院电气设备的选型及节能路径探析
医院电气设备的选型及节能路径探析医院电气设备的选型及节能路径探析摘要：医院是人们生产、生活中的重要组织机构，各种设施设备必须健全才能正常经营。
其中电气设备是医院设备管理中重要组成部分，医院的电力设备复杂多样，工作负荷量比较大，选择合适的电气设备的类型，能够提高电气设备安全性、经济性和节能性。
本文主要分析医院电气设备的选型及节能路径。
关键词：医院；电气设备；选型；节能路径中图分类号：TM621 文献标识码：A 文章编号：1674-7712 （2015）02-0000-01医院是公共机构的重要组成部分，医院作为医疗机构，它的节能示范作用对于整个社会的节能减排工作有着重要的意义。
医院的电气设备主要包括照明设备、供配电系统等，我国倡导节能环保的大环境下，医院电气设备选型方面除了要考虑安全、可靠、经济、合理以外，还要考虑其具有高效的节能性。
尽量在不影响医院正常工作的前提下，节省电力资源。
一、医院的供电要求医院供电情况也比较特殊，分析医院供电首先要从医院的划分入手，医院按照收治病人范围可以分为综合性医院、专科医院、急救中心和康复医院等；按照医疗水平划分可以分为一级医院、二级医院和三级医院；按照医院的床位数量划分可以分为1000床、800床、500床、400床、300床不等。
按照类型的医院供电要求也不同，医院的用电容量和负荷特点是由医院等级和规模决定，一级医院、疗养院等类型的医院电气设备配置等方面可以略低一些，配电柜的型号选择通上采用设计型号的电器元件；大型专科医院和三级医院规模比较大，用电量比较多，重大手术较多，大型医疗设备也比较多，所以此类型的配电系统和电气元件配置要求比较高，注重节能新技术和新设备的应用。
重要的医疗电气设备选择时要高度重视质量问题，防止因为质量问题影响大型医疗设备的正常运行。
二、供配电系统的选型和节能供配电系统是医院的核心组成部分，它为整个医院电气设备提供电能，供配电系统主要包括高压配电柜、低压配电柜和变压器等，其选型核心是做好供配电系统的型号和元件品牌的选择，根据医院实际（规模、负荷特点、经济实力等）情况配置不同型号的装置系统；其次医院的重点医疗电气设备的选择要注重质量和品牌，保障医疗设备使用的安全性和可靠性。

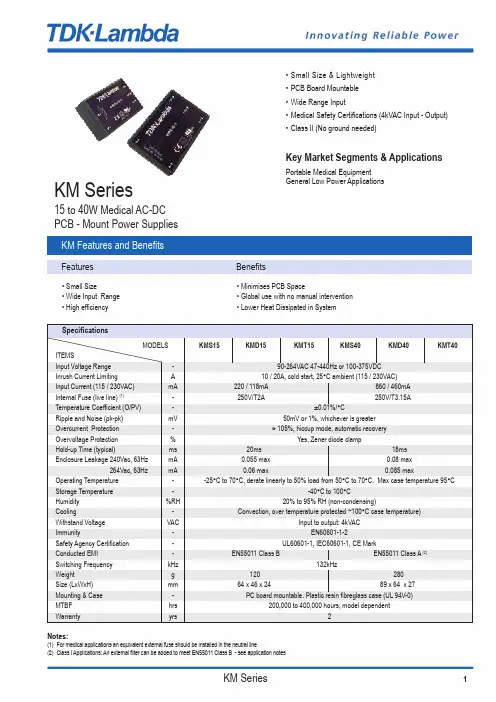

KM系列1W-40W医疗电源说明书
KM Series15 to 40W Medical AC-DC PCB - Mount Power SuppliesKey Market Segments & ApplicationsPortable Medical Equipment General Low Power Applications• Small Size & Lightweight • PCB Board Mountable • Wide Range Input• Medical Safety Certifications (4kVAC Input - Output)• Class II (No ground needed)KM Features and BenefitsFeaturesBenefits• Small Size• Minimises PCB Space• Wide Input Range • Global use with no manual intervention • High efficiency• Lower Heat Dissipated in SystemSpecificationsNotes:(1)For medical applications an equivalent external fuse should be installed in the neutral line(2) Class I Applications: An external filter can be added to meet EN55011 Class B - see application notesMODELSKMS15KMD15KMT15KMS40KMD40KMT40ITEMSInput Voltage Range -90-264VAC 47-440Hz or 100-375VDCInrush Current LimitingA 10 / 20A, cold start, 25°C ambient (115 / 230VAC)Input Current (115 / 230VAC)mA 220 / 118mA 860 / 460mA Internal Fuse (live line) (1)-250V/T2A 250V/T3.15ATemperature Coefficient (O/PV)-±0.01%/°CRipple and Noise (pk-pk)mV 50mV or 1%, whichever is greater Overcurrent Protection -> 105%, hiccup mode, automatic recoveryOvervoltage Protection %Yes, Zener diode clampHold-up Time (typical)ms 20ms 18ms Enclosure Leakage 240Vac, 63HzmA 0.055 max 0.08 max 264Vac, 63HzmA 0.06 max 0.085 maxOperating Temperature --25°C to 70°C, derate linearly to 50% load from 50°C to 70°C. Max case temperature 95°CStorage Temperature --40°C to 100°CHumidity %RH 20% to 95% RH (non-condensing)Cooling-Convection, over temperature protected ~100°C case temperature)Withstand Voltage VAC Input to output: 4kVACImmunity-EN60601-1-2Safety Agency Certification -UL60601-1, IEC60601-1, CE MarkConducted EMI -EN55011 Class B EN55011 Class A (2)Switching Frequency kHz 132kHzWeightg 120280Size (LxWxH)mm 64 x 46 x 2489 x 64 x 27Mounting & Case -PC board mountable. Plastic resin fibreglass case (UL 94V-0)MTBF hrs 200,000 to 400,000 hours, model dependentWarrantyyrs2Model SelectorOutput Minimum Maximum Output Set Line Load CrossModel Voltage Current Current)Power Accuracy Regulation Regulation (1)Regulation Efficiency (V)(A)(A)(W)(%)(%)(%)(%) Single OutputKMS15-3P3V1 3.3V0A 3.00A9.9W±2%0.5%1%-74% KMS40-3P3V1 3.3V80mA8.00A26.4W±2%0.5%1%-75% KMS15-5V15V0A 3.00A15W±2%0.5%1%-78% KMS40-5V15V80mA8.00A40W±2%0.5%1%-79% KMS15-9V19V0A 1.67A15W±2%0.5%1%-79% KMS40-9V19V44mA 4.44A40W±2%0.5%1%-82% KMS15-12V112V0A 1.25A15W±2%0.5%1%-81% KMS40-12V112V33mA 3.33A40W±2%0.5%1%-83% KMS15-15V115V0A 1.00A15W±2%0.5%1%-81% KMS40-15V115V26.7mA 2.67A40W±2%0.5%1%-83% KMS15-24V124V0A0.62A15W±2%0.5%1%-83% KMS40-24V124V16.7mA 1.67A40W±2%0.5%1%-83% Dual OutputKMD15-55V1+5V150mA 1.5A15W±2%0.5%1%5%78% V2-5V150mA 1.5A±2%0.5%1%5%KMD40-55V1+5V400mA4A40W±2%0.5%1%5%79% V2-5V400mA4A±2%0.5%1%5%KMD40-512V15V(2)1250mA5A40W±3%0.5%2%1%80% V212V(2)312mA 1.25A±5% 5.0%6%7%KMD40-524V15V(2)1250mA5A40W±3%0.5%2%1%80% V224V(2)156mA0.625A±5% 5.0%6%7%KMD15-1212V1+12V62.5mA0.625A15W±2%0.5%1%3%80% V2-12V62.5mA0.625A±2%0.5%1%3%KMD40-1212V1+12V166mA 1.66A40W±2%0.5%1%5%83% V2-12V166mA 1.66A±2%0.5%1%5%KMD15-1515V1+15V50mA0.5A15W±2%0.5%1%3%81% V2-15V50mA0.5A±2%0.5%1%3%KMD40-1515V1+15V133mA 1.33A40W±2%0.5%1%5%81% V2-15V133mA 1.33A±2%0.5%1%5%Triple OutputKMT15-51212V15V(3)500mA2A15W±2%0.5%1%1%78% V2+12V50mA0.2A±3% 2.0%5%5%V3-12V50mA0.2A±3% 2.0%5%5%KMT40-51212V15V(3)1250mA5A40W±3%0.5%3%3%80% V2+12V150mA0.6A±5% 5.0%7%7%V3-12V150mA0.6A±5% 5.0%7%7%KMT15-51515V15V(3)500mA2A15W±2%0.5%1%1%78% V2+15V37.5mA0.15A±3% 2.0%5%5%V3-15V37.5mA0.15A±3% 2.0%5%5%KMT40-51515V15V(3)1250mA5A40W±3%0.5%3%3%80% V2+15V125mA0.5A±5% 5.0%7%7%V3-15V125mA0.5A±5% 5.0%7%7%Pinout KM15PIN #FunctionSingle O/P Dual O/P Triple O/P 1No Pin No Pin No Pin 2AC (L)AC (L)AC (L) 3AC (N)AC (N)AC (N) 4-DC-DC+5V GND 5No Pin GND+5V6No Pin No Pin-DC7+DC+DC No Pin 8No Pin No Pin GND 9No Pin No Pin+DC Pinout KM40PIN #FunctionSingle O/P Dual O/P5S/12&24S Triple O/P 1AC (L)AC (L)AC (L)AC (L) 2AC (N)AC (N)AC (N)AC (N) 3+DC+DC+O/P2+DC4No Pin No Pin+O/P1+5V5-DC GND GND1GND 6No Pin No Pin GND2+5V GND 7No Connection-DC No Connection-DCM(Top View)Outline Drawing KM15 SeriesOutline Drawing KM40 SeriesM( Top View )Notes:(1) Symmetrical loading, from minimum to maximum load (2) Output V1 is isolated from output V2 (3) Output V1 is isolated from outputs V2 & V3Derating Curves KM15 Series0%10%20%30%40%50%60%70%80%90%100%01020304050607080Ambient temperature °CL o a dLoadDerating Curves KM40 Series0%10%20%30%40%50%60%70%80%90%100%01020304050607080Ambient temperature °CL o a dLoadTolerance ± 0.5mmTolerance ± 0.5mmViewed from Top SideViewed from Top SideKM Aug11 v2LOCAL DISTRIBUTIONTDK-LAMBDA EMEATDK-Lambda France SASRoute de Grivery ZAC des Delaches CS 4107791978 Courtaboeuf Cedex FranceTel:+33 1 60 12 71 65Fax:+33 1 60 12 71 66********************.com Italy Sales OfficeVia dei Lavoratori 128/13020092 Cinisello Balsamo (MI)ItalyTel:+39 02 61 29 38 63Fax:+39 02 61 29 09 00*************************.com TDK-Lambda Germany GmbHKarl-Bold-Strasse 4077855 Achern GermanyTel:+49 7841 666 0Fax:+49 7841 5000**************************.com Austria Sales OfficeAredstrasse 222544 Leobersdorf AustriaTel:+43 2256 655 84Fax:+43 2256 645 12**************************.comTDK-Lambda UK Ltd.Kingsley Avenue IlfracombeDevon EX34 8ES United KingdomTel:+44 (0) 12 71 85 66 66Fax:+44 (0) 12 71 86 48 94****************************.com Nemic Lambda Ltd.KibbutzGivat Hashlosha 48800IsraelTel:+9 723 902 4333Fax:+9 723 902 4777*************.il www.nemic.co.ilRussiaTechnical Support:St PetersburgTel:+7 (812) 6580463Sales:MoscowTel:+7 (499) 7557732******************www.tdk-lambda.ru。
医院建筑电气设备的选型与节能思路构建模版（三篇）
医院建筑电气设备的选型与节能思路构建模版一、引言医院建筑电气设备的选型和节能思路是医院建设过程中至关重要的一环。
正确选择电气设备并采取适当的节能措施，不仅能够提高医院的运行效率和安全性，还能够降低能源消耗，减少运营成本，对于保障医院正常运转和提供高质量的医疗服务具有重要意义。
本文将介绍医院建筑电气设备的选型和节能思路，并提供一个模版作为指导。
二、医院建筑电气设备的选型1. 电气设备选型的基本原则选型电气设备时应考虑以下几个基本原则：（1）满足医院的使用需求：选择能够满足医院功能和服务的电气设备，例如照明设备、空调设备、电梯设备等。
（2）可靠性和安全性：选择具有高可靠性和安全性的电气设备，确保医院运行的稳定性和安全性。
（3）节能和环保：选择具有高能效和低碳排放的电气设备，以减少能源消耗和对环境的影响。
（4）易于维护和管理：选择易于维护和管理的电气设备，方便后期的维修和运维工作。
2. 电气设备选型的具体步骤（1）需求分析：根据医院的功能和服务需求，确定需要选型的电气设备的种类和数量。
（2）调查研究：通过调查和研究，了解市场上的不同品牌和型号的电气设备，并对其性能和特点进行比较和评估。
（3）技术评估：根据医院的需求和实际情况，评估电气设备在技术性能、可靠性、安全性、节能性等方面的优劣。
（4）成本分析：综合考虑电气设备的购置成本、使用成本和维护成本等，进行成本效益分析。
（5）决策和采购：根据需求分析、调查研究、技术评估和成本分析的结果，做出决策，并进行电气设备的采购。
三、医院建筑电气设备的节能思路1. 设备选型中的节能考虑（1）选择高效节能设备：在电气设备选型时，优先选择具有高能效和低能耗的设备，例如LED照明灯具、变频空调设备等。
（2）灵活控制设备运行：通过智能控制系统，实现设备的灵活控制和自动化管理，避免设备的过度运行和能源的浪费。
（3）选择可再生能源设备：在电气设备选型中，考虑使用可再生能源设备，如太阳能发电设备、风力发电设备等，减少对传统能源的依赖。
医院紧急备用电源配置方案
摘要大中型医院整体电乃荷级别属--级S 荷. 应由不致同时损坏的两个电源供电，其中特 别重要负荷，还必须增设应急电源。
由于电 网建设的完善.建议应急电源配备以预防短 时间的断电事件为主。
笔者实践中，采用 UPS . EPS 和中功率发电机等的組合来实现应 急电源的逹没 关键词医院：应急电源建设：UPS 、EPS 和中功率犮电 机的组合大中型医院整体电力负荷级别属一级负 荷。
即使短时间的电力供应中断也将极大威胁 医疗安全,或可能造成医疗亊故，或造成科研 活动中断，给医院安定.人民群众生命财产等 造成不可挽回的损失。
电力故障突发性強，往 往不以人们的意志为转移，供电部门和医院内 部管理再严格，即使电网设施再先进，由于网 络超载、严重的自然灾害等原因均有可能造成 电力供应的中断。
随着电网建设的好转，大多数大型医疗 机构在政府和电力部门的支持下，采用10千 伏或以上双回路供电，因电网原因长时间断 电故障概率极低。
而短时断电对计算机系 统、和精密医疗仪器带来的损害则不可忽 视，轻则造成微电子仪器设备系统的运行中 断，设备永久性损坏，重则这些系统所承负 的那些须实时运行的后续工作的中断瘫痪将造 成不可估量的直接与间接的巨大经济损失和影 响。
福建省肿瘤医院等福州市大型医院近8 年统计数据证明短时（2分钟内）断电事件 发生概率不低于于毎年3次，未发生超过15 分钟以上的断电事件。
根据笔者经验总结， 主要有如下情况：A •网络超载、严重的自然灾害如台风暴 雨等、或网络的其他用户的故障等电源供应 原因有可能造成我院电力供应的短时中断。
B 响应电力部门工程施工需要，对工作 电源进行切换，导致医疗机构短时断电（正 常切换2-4分钟）。
C •内部配电房故障、操作不当等导致内表万方数据医院紧急备用电源配置方案陈伯武福建省肿瘤医院部大区域断电。
《髙层民用建筑设计防火规范》，《民 用建筑电气设计规范))，《医院建筑设计规 范》就严格规定：“一级负荷应由两个电源 供电，当一个电源发生故障时，另一个电源 应不致同时受到损坏。

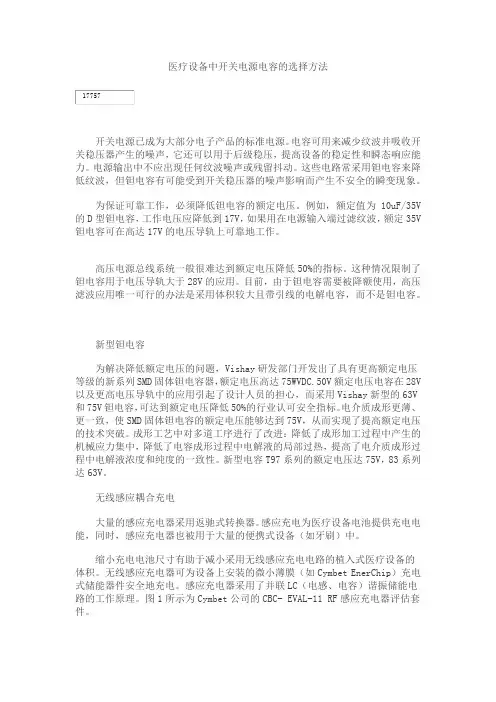

医疗设备中开关电源电容的选择方法
医疗设备中开关电源电容的选择方法开关电源已成为大部分电子产品的标准电源。
电容可用来减少纹波并吸收开关稳压器产生的噪声，它还可以用于后级稳压，提高设备的稳定性和瞬态响应能力。
电源输出中不应出现任何纹波噪声或残留抖动。
这些电路常采用钽电容来降低纹波，但钽电容有可能受到开关稳压器的噪声影响而产生不安全的瞬变现象。
为保证可靠工作，必须降低钽电容的额定电压。
例如，额定值为10uF/35V 的D型钽电容，工作电压应降低到17V，如果用在电源输入端过滤纹波，额定35V 钽电容可在高达17V的电压导轨上可靠地工作。
高压电源总线系统一般很难达到额定电压降低50%的指标。
这种情况限制了钽电容用于电压导轨大于28V的应用。
目前，由于钽电容需要被降额使用，高压滤波应用唯一可行的办法是采用体积较大且带引线的电解电容，而不是钽电容。
新型钽电容为解决降低额定电压的问题，Vishay研发部门开发出了具有更高额定电压等级的新系列SMD固体钽电容器，额定电压高达75WVDC.50V额定电压电容在28V 以及更高电压导轨中的应用引起了设计人员的担心，而采用Vishay新型的63V 和75V钽电容，可达到额定电压降低50%的行业认可安全指标。
电介质成形更薄、更一致，使SMD固体钽电容的额定电压能够达到75V，从而实现了提高额定电压的技术突破。
成形工艺中对多道工序进行了改进：降低了成形加工过程中产生的机械应力集中，降低了电容成形过程中电解液的局部过热，提高了电介质成形过程中电解液浓度和纯度的一致性。
新型电容T97系列的额定电压达75V，83系列达63V。
无线感应耦合充电大量的感应充电器采用返驰式转换器。
感应充电为医疗设备电池提供充电电能，同时，感应充电器也被用于大量的便携式设备（如牙刷）中。
缩小充电电池尺寸有助于减小采用无线感应充电电路的植入式医疗设备的体积。
无线感应充电器可为设备上安装的微小薄膜（如Cymbet EnerChip）充电式储能器件安全地充电。
医疗电源的选择
IEC601标准中针对如下三种主要类型的设 备电源的最大漏电流作了不同定义： B类：不与病人身体接触的设备，如激光治 疗仪。 BF类：要与病人身体接触的设备，如超声 波、各种监视器(包括EGC设备)，以及手术 台。 CF类：要与病人心脏接触的设备，如心脏 穿刺监视器。
人们通常会误解以为这些设备类型的漏电 流指标不同。事实上，这几类设备的允许 漏电流是相同的。 北美的指标要求比欧洲EN60601-1规定的 允许漏电流更严格些。 例如，欧洲允许0.5mA，而美国和加拿大 只允许0.3mA。 因此，医疗设备维修人员需注意安全使用 不要违法。
GMP资格
美国食品药物管理局(FDA) 要求医疗产品 必须由获得GMP资格(即具有良好作业规 范) 的工厂生产。 这是除传统ISO9000认证外应当要求厂家 出示的一套质量认证体系，以证明其质量 控制规程符合GMP规范。同样，中国也有 医疗电源方面的严格控制，例如必须符合 CE、UL医疗认证等一系列要求。
安全与隔离
安全与隔离同样是商用电源与医用电源的 一个重大差别，这对接受治疗的病人及使 用设备的医务人员的触电等安全保证相关。 虽然人的皮肤算是个较好的绝缘体，但一 旦有非常小的交流电流施加到心脏上，就 可能导致心脏肌肉纤维性颤动和神经肌肉 损伤。所以涉及到病人的环境设备，任何 可能与病人接触的部分其电流必须严格限 制在１０u A 以 内。
由于医疗设备经常都要直接与病人连接， 而且会通过皮肤甚至皮下连接形成导电通 路，因此漏电流必须尽可能为零，绝缘必 须可靠，且不得有潜行电流。 接地是很重要的，不要以为有地线了就行， 对人体形成联接的设备要双路接地。有一 条专用地线十分必要。 在仪器与人体联接的镜体也要良好的接地， 不能用机箱接地，要有专门接地线和接地 铜片。要想到电刀使用形成电流的影响。
选择医疗电源的5个指标要求
选择医疗电源的5个指标要求医疗电源是医疗设备的核心设备之一，它提供稳定、可靠的电源供应，确保医疗设备的正常运行。
因此，在选择医疗电源时，需要考虑以下五个指标要求：1.安全性：医疗电源作为直接为医疗设备供电的设备，安全性是首要指标。
医疗电源需要具备防电击、防火灾和过载保护等触达医疗人员和患者安全的功能。
此外，医疗电源还需要满足相关标准和指导文件的要求，例如国家标准GB9706.1-2024《医疗电气设备第1部分：一般要求》。
2.可靠性：医疗设备工作的连续性和稳定性对于患者的治疗至关重要。
因此，医疗电源需要具备高可靠性，避免因电源故障或异常情况导致医疗设备停机，保证患者的安全和治疗的连续进行。
3.稳定性：医疗设备对于电源的稳定性要求较高，因为电压波动、频率偏差等因素都可能对设备的工作产生负面影响。
医疗电源需要提供稳定的电压和频率输出，以满足医疗设备的工作要求。
4.效率和能效：医疗电源的效率和能效对于医疗设备的使用寿命和运行成本有着很大的影响。
高效率的医疗电源可以减少能源的消耗，减少热量的产生，提高医疗设备的使用寿命。
此外，高能效的医疗电源也符合环境保护的要求。
5.适应性：不同的医疗设备可能对电源的输入和输出有不同的要求。
医疗电源需要提供多种输入和输出接口，以适应不同医疗设备的使用需求。
另外，一些医疗电源还需要提供备用电池或UPS等备份供电功能，以确保在电网故障或停电时能够继续供电。
此外，在选择医疗电源时，还需要考虑以下几个方面：1.制造商信誉和服务：选择具有良好信誉度和可靠售后服务的医疗电源制造商。
这样可以保证在使用中的技术支持和维修服务，确保医疗电源的长期稳定运行。
2.安装和维护便利性：医疗电源需要便于安装和维护，保证医疗设备的连续运行和快速维修。
3.医疗电磁兼容性：医疗电源需要符合医疗电磁兼容性标准，避免对医疗设备的工作影响。
4.节能环保：选择节能环保的医疗电源，降低能源消耗和碳排放，符合可持续发展的要求。
医疗系统用UPS电源选型
医疗系统UPS电源选型？常常在网上接到这样的询问。
医疗系统尤其是类似于CT 机，X光机等，设备上必备UPS电源。
对于类似的医疗设备任达UPS电源有很多相关案例，回答如下：医疗上用到的CT机、X光机等的使用功率都比较大，而且一旦市电断后都要求要有较长的备电时间。
一般行业标准的备电时长是2小时，但任达电源建议为了更好的操作体验及防止市电断电时间过长，医疗上用的CT机备电时长还是以4小时为好。
至于型号，因为医院使用的各种医疗设备较多，而且一般功率都比较大，这导致医院的用电频率波动较大、用电环境恶劣。
所以针对医疗设备需要研发一款特别的工频UPS电源，要求其具有稳定性强、功率大、效率高、占地空间小等特点。
由于医疗用设备功率各不相同，种类繁多，以下介绍为针对120KV A要求的UPS电源说明。
120KV A医疗用UPS电源规格介绍：医疗用UPS电源型号为：RDNU33120。
额定容量：120KV A/96KW。
额定电压：380V三相四线+地线。
电压范围380V三相±20%频率范围50/60Hz（自动侦测）±5%软启动0-100%5sec功率因数≥0.8旁路输入电压范围380V±15%三相+N频率范围50/60Hz（自动侦测）±5%逆变器旁路(过载）0ms电压精度220V±1%(稳态负载)，220V±3%(负载波动）频率精度50/60Hz±0.05Hz(电池供电）功率因数0.8(滞后）波形失真度线性负载<3%，非线性负载<5%稳态响应时间<10ms过载能力110/125/150%额定电流300秒/10秒/1秒标称电池电压360V或384V（可选）浮充电压540截止电压400最大放电电流240A充电电流0.2AXC10医疗用工频UPS电源默认是不含电池的，客户可以自己去选配电池，也可以寻求UPS电源公司进行配置。
120KV A医用UPS电源可以适用于大型的CT机，备电时长等于或小于4小时，适合大型医院选配。
医疗电源的选择 ppt课件
PPT课件
21
PPT课件
22
PPT课件
20
EMI-RFI辐射和防护
设备的电磁辐射和电磁辐射防护也是医用 电源的一个重要参数标准，涉及到电涌和 瞬变电流强度、静电放电(ESD) 电平，以 及射频干扰(RFI) 防护能力。对医用电源来 说，这些电气指标必须是同等级商用产品 的三倍。许多医疗应用都涉及RF治疗仪或 无创电子手术器械，因此电源必须能抵御 干扰，不受影响。合格的医用电源应符合 与EMC相关的许多技术要求相配合的 EN60601-1-2标准。
制在１０u A 以 内。
PPT课件
18
医疗器械应用所需的保护级别与设备和病 人的接近程度相关。对医疗系统供电来说， 绝缘和保护指标有三个安全级别。首先， 所有离线电源都必须满足EN60950标准中 的基本安全要求。
此外，要靠近病人的医用电源还要符合 IEC601-1标准。
而接触病人的设备除了满足以上2个要求外， 还需要有额外的隔离屏障来保护。
PPT课件
7
GMP规范规定厂家必须要有部件质量控制 规程，并且有相关的文件记录。选择医疗 电源时，可问问厂家有部件质量控制规程 吗？有质量数据和测试文件吗？可问问是 什么程序，要求出示相关文件。要求厂家 出示能够证明其产品质量和可靠性的文件， 有信誉的厂家会乐意提供。
维修工程师因用量少他们不会回应你,所以 选用相同的配件是基本原则。当没有时应 选用最好的。配件价格在维修中最低。
而BF 或CF类设备(俗称“接触人体”的设 备) 还要求采取额外的绝缘措施，使病人与 地、信号端口和电源输出绝缘。这是为了
在设备发生意外故障时保护病人，以及使
病人身上的漏电流保持在标准规定的限度
内。这种绝缘也可通过最终设备的其它部
医院UPS的选择及应用研究
医院UPS的选择及应用研究摘要：医院是救死扶伤的重要场所，供电的重要性不言而喻。
一旦停电，医院各个业务科室都会受到影响。
本文以医院大型设备UPS电源选择为例，介绍了UPS电源的特性，分别简要阐述了CT、MRI、DR、生化分析仪等仪器UPS选择上的注意事项，UPS是这些重要医疗设备不间断供电的重要保障。
关键词：UPS；大型设备；医院；选型1医疗场所UPS类型分析1.1被动后备式UPS电源此种UPS电源，在市电正常时，负载完全而且是直接地市电供电，逆变器不做任何电能变换，蓄电池由独立的充电器供电；当市电不正常时，负载完全由逆变器提供电能。
被动后备式UPS具有结构简单、价格低廉等优点，但继电器将逆变器切换至负载，切换时间较长，一般需几个毫秒的间断。
1.2在线互动式UPS电源此种UPS电源，在市电正常时，负载由经改良后的市电供电，同时逆变器作为充电器给蓄电池充电，此时逆变器起AC/DC变换器的作用；而当市电故障时，负载完全由逆变器供电，此时，逆变器起DC/AC变换器的作用。
在线互动式UPS 具有结构较简单、实施方便、且易于并联、便于维护和维修。
但是电源缺点是稳压性能不高电路会产生谐波干扰和调制干扰。
1.3双变换式UPS电源此种UPS电源其供电方式如下：市电正常时，市电经过整流器、逆变器向负载供电；市电不正常时，由蓄电器经逆变器向负载供电。
双变换式UPS具有性能好、电压稳定度与频率稳定度高、功能强、具有热备份连接和并联冗余连接的功能等优点，其不足之处是当容量少于10kVA以下，其整机效率不高。
2医院UPS电源需求分析根据电气安全防护要求，1类医疗场所：医疗电气设备接触部件需要与患者体表、体内（除2类医疗场所所述部位外）接触的医疗场所，如血液病房的净化室、产房、烧伤病房；血液透析室；术前准备室、术后复苏室、麻醉室；急诊抢救室；2类医疗场所：医疗电气设备接触部件需要与患者体内接触、手术室以及电源中断或故障后将危及患者生命的医疗场所，如重症监护室；早产儿室；手术室；心血管造影检查室，都需要采用UPS不间断电源设备供电，且自动恢复供电时间要求为t≤0.5s。
高品质AC-DC级医疗电源的选择与推荐
高品质AC/DC级医疗电源的选择与推荐
摘要：在医疗产品的设计中，有着电子设备心脏之称的电源的性能好坏对医疗电子设备起到至关重要的作用。
医疗电源分为AC/DC级电源和
DC/DC级电源，其中对AC/DC级电源的选用要求更高。
本文基于广州金升阳医疗电源模块的设计理念，重点介绍了AC-DC级医疗电源的选用注意事项及特性要求，并推荐了几款值得推荐的医疗级AC-DC电源模块。
一：引言：
当今社会，随着科学技术的不断进步，越来越多的现代医疗电子设备得到了飞速发展，特别是直接与人体相接触的电子仪器，除了对仪器本身性能的要求越来越高外之外，对人体安全方面的考虑也越来越备受关注，例如：心脏穿刺监视器、母婴监护仪、婴儿保温仪、生命监护仪、超声波等等一些与人体紧密接触的仪器，也就是说病人使用仪器时不能因为使用仪器而对人体造成有触电或者其他方面的任何危险。
因此，有着电子设备心脏之称的电源的性能好坏对医疗电子设备起到至关重要的作用。
医疗电源分为AC/DC级电源和DC/DC级电源，其中对AC/DC级电源的选用要求更高。
二：医疗电源的选择：
由于医疗设备使用的对象是人，因此对设备的要求很高，医疗设备的正常运行与否关系到病人、医生的健康乃至生命，而电源的可靠性对设备的正常运行起到关键性的作用。
因此在一些国际标准中将医疗电源和工业和科学实验类电源同时归为ISM设备，但是鉴于医疗设备对安全的要求相当严格，医疗电源设计有其特殊的规范，对要求更为苛刻的生命支持类设备更是如此。
总的来说，对医疗级AC/DC级电源有如下要求：
1. 安全性。
高可靠性医疗设备配置电源选型参考
高可靠性医疗设备配置电源选型参考
一台医疗设备在医院是否能够发挥其最大效能，除了与机器本身的技术性能有直接的关系外，还和供电电源的质量有着极其重要的关系。
电源品质的好坏，将直接影响医疗设备的运行稳定性和可靠性，甚至导致重大医疗设备事故和造成巨大的经济损失。
为此，深圳中电华星电子技术有限公司针对目前医疗设备市场的现状对设备的供电电源进行长期的研究，为您的产品提供最低价及高效的电源解决方案。
在此，就医疗类设备电源的选型及产品与大家进行一些探讨。
目前，国内的医疗设备大多采用220V市电供电。
由于各种不同类型的医疗设备供电需求，目前使用最多的是集中式供电结构。
即由一个集中的电源变换器产生所需各种电压等级的输出电压。
由于它成本低廉、效率高、输出电压可调整、输出噪音小、动态响应快等非常适合医疗类设备使用，是医疗类设备目前使用最多的一种供电方式。
医疗设备电源方案确定需要考虑下面几个问题。
安全与隔离
安全与隔离是普通商用电源与医疗用电源的一个重大差别。
通常，除了一些实验分析类仪器，医疗设备大多安装在病床或手术台附近，离人和操作者的距离比较近，外壳常常会被触及到。
医疗设备内部有各种各样的强，弱电的部件，如果强弱电之间的隔离或者是外壳材料绝缘有问题，就会非常危险。
安全测试方面一般医疗设备电源都必须得到UL60601-1、C-UL、
EN60601-1等安全认证。
输入输出端必须要4000V以上的隔离电压，而且要求对地漏电流低,符合安规爬电距离要求。
而对于强电部分需采用双重绝缘，尤其有可能与设备外壳接触的部分更要加强绝缘设计。
医疗电源选择指南 ASA AEE说明书
最大输出功率 1200 W
iMP
最高 12 路输出， 电压范围为 2 至 60 V 最大输出功率 1500 W
uMP
最高 12 路输出， 电压范围为 0.9 至 60 V
最大输出功率 1800 W
CoolX1800
最高 12 路输出， 电压范围为 1 至 58 V 最大输出功率 1800 W
NPT40-M
-15 至 24 V / 45 至 55 W
NPS60-M
4 至 28.8 V / 60 W
LPT100-M
-16.5 至 28.8 V / 80 至 130 W
LPS100-M
4.5 至 59.4 V / 100 至 150 W
CPS250-M
12 至 52.8 V / 150 至 250 W
我们的电源解决方案具有极佳的性能和可靠性，并且满足最新法规和安全标准，如 IEC60601-1 第三版、 IEC60601-1-2 第四版 EMC、2XMOPP 和低漏电流。部分产品带有双保险丝，有些适用于 B 级或 BF 级应用。 详情请查阅各数据表。
交流-直流
低压交流-直流电源
模块式
UltiMod
iVS
最高 24 路输出， 电压范围为 2 至 60 V 最大输出功率 4920 W
iHP
最高 8 路输出， 电压范围为 0.6 至 1000 V
最大输出功率 24,000 W
分布式/封闭式
LCM
输出电压 12 至 72 V
最大输出功率 3000 W
Xsolo
输出电压 14 至 58 V
最大输出功率 1000 W
HVA
浅谈医疗建筑中应急电源设置
观代建巍电气No.l Vol.12(Serial No.133)2021-供配电-浅谈医疗建筑中应急电源设置龙君）同济大学建筑设计研究院（集团）有限公司，上海200092*扌商要：根据JGJ312-2013《医疗建筑电气设计规范》等相关规范要求,分析了医疗项目自动恢复时间要求、应急电源持续供电时间和应急电源形式选择。
结合某医院项目设计实例，介绍了应急电源系统的设置和选择，可为类似项目提供参考。
关键词：医疗建筑；应急电源；自动恢复时间；不间断电源中图分类号：TU852文献标志码：B文章编号：1674-417（2021）01-0028-03 DOI：10.16618/ki.1674-417.2021.01.007龙君（1982—）,男，高级工程师，从事建筑电气设计。
0引言为保证医疗建筑的可靠平稳运行，应急电源系统是保证医疗建筑供电可靠性的重要一环。
应急电源系统主要为一级负荷中特别重要负荷设置，包含应急柴油发电机组、不间断电源（UPS）装置、应急照明蓄电池EPS装置等。
本文介绍了医疗项目中除消防负荷外的医疗工艺和医院运营相关的应急电源系统中柴油发电机组和UPS的设置。
1医疗项目自动恢复时间要求JGJ312—2013《医疗建筑电气设计规范》&1]表3.0.2“医疗场所及设施的类别划分与要求自动恢复供电的时间”中规定，急诊抢救室、血液病房净化室、产房、烧伤病房、ICU、早产儿室、血液透析室的涉及生命安全的设备及照明的自动恢复供电时间％0.5s；续表3.0.2中规定，手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室、大型生化仪器的涉及生命安全的设备及照明的自动恢复供电时间％0.5s$对于自动恢复时间％0.5s的负荷，应设置UPS装置，以保证供电可靠性。
GB51348—2019《民用建筑电气设计标准》&2'中第6.3.3条规定:为信息网络系统供电时,UPS的额定输出功率应大于信息网络设备额定功率总和的1.2倍;对其他用电设备供电时，其额定输出功率应为最大计算负荷的1.3倍。
医院建筑电气设备的选型与节能思路构建（3篇）
医院建筑电气设备的选型与节能思路构建医院是一种特殊的建筑类型，对电气设备的选型和节能思路有着特殊的要求。
本文将探讨医院建筑电气设备的选型和节能思路，并避免使用首先、其次、另外、总之，最后等分段语句。
医院建筑的电气设备选型需要考虑以下几个方面。
首先，医院的电气设备需要具备高可靠性和稳定性，能够保证医疗设备的正常运行。
其次，医院的电气设备需要具备良好的适应性和扩展性，能够适应医院功能的不断变化和扩大。
此外，医院建筑的电气设备还需要考虑医院运营的特殊需求，如电磁兼容性、继电保护等。
在医院建筑的电气设备选型中，应注重选用经济、高效、节能的设备。
例如，可选择具备良好的能效比的照明设备，如LED照明灯具，其能效比较传统的荧光灯要高出许多。
此外，医院建筑的电梯设备也是耗能较大的部分，应选择具备节能特点的电梯设备，如变频调速电梯。
值得一提的是，医院建筑的冷暖设备也是耗能较大的部分，可以选择具备高能效比的冷却设备和锅炉设备，如燃气锅炉和热泵。
在医院建筑的节能思路构建中，需要从多个角度考虑。
首先，应注重加强建筑自身的节能设计。
这包括选择合适的建筑材料，如具有隔热性能的墙体材料和窗户材料，采用双层玻璃等措施提高建筑的能效。
其次，应注重优化建筑的热能利用。
可以采用地源热泵系统、太阳能热水系统等技术，利用地下水和太阳能等自然资源提供热能和热水供应。
此外，还可以采用余热回收技术，利用冷却设备产生的余热供应其他部分。
另外，医院建筑的节能思路还可以从电力管理的角度进行思考。
医院应建立完善的电力管理系统，监测和控制医院用电情况，及时发现和处理用电异常。
此外，可以采用分时段用电技术，合理安排电力负荷，避免用电高峰期的集中用电。
还可以采用智能化控制系统，根据医院的实际情况，智能控制电器设备的开启和关闭，达到节能的目的。
总之，医院建筑的电气设备选型和节能思路的构建需要综合考虑医院的特殊需求和要求。
通过选择经济、高效、节能的设备，并优化建筑自身的节能设计、热能利用和电力管理，可以实现医院建筑的节能目标，为医院的可持续发展作出贡献。
医疗场所电源配置及供配电措施
医疗场所电源配置及供配电措施郑宇（中国建筑西南设计研究院有限公司，成都市610042）Power Configuration and Power Supply and Distribution Measures for Medical Locations ZHENG Yu（China Southwest Architectural Design and Research InstituteCorp.Ltd.，Chengdu610042，China）Abstract：In this paper，corresponding power configuration and distribution measures are analyzed from the perspective of maintaining power supply time and power recovery time in combination with medical load grading in different medical places so as to build reliable power supply and distribution systems suitable for medical places.Key words：medical places；power configuration；safety power supply；maintaining power supply；load grading；power recovery；main circuit；distribution measures摘要：针对不同医疗场所，结合医疗负荷分级，从维持供电时间和恢复供电时间的角度分析相应的电源配置和配电措施，以构建适合医疗场所的可靠供配电系统。
关键词：医疗场所；电源配置；安全电源；维持供电；负荷分级；恢复供电；主结线；配电措施中图分类号：TU852文献标识码：A doi：10.3969/j.issn.1003－8493.2020.09.0060引言医疗建筑用电设备种类繁多，用途各异，为确保对患者实施及时的诊断、抢救、治疗，供电的可靠性要求高于普通建筑；同时，在整个诊断、抢救、治疗过程中，患者和医务人员都会面对不同的医疗电气设备，如何保障安全用电显得尤为重要。
医疗电源的选择与应用
医疗电源的选择与应用医疗电源的选择与应用时间：2009-07-06 3057次阅读【网友评论0条我要评论】收藏一：引言：当今社会，随着科学技术的不断进步，越来越多的现代医疗器械得到了飞速发展，特别是直接与人体相接触的电子仪器，除了对仪器本身性能的要求越来越高外之外，对人体安全方面的考虑也越来越备受关注，例如：心脏穿刺监视器、超声波、母婴监护仪、婴儿保温仪、生命监护仪等等一些与人体紧密接触的仪器，也就是说病人使用仪器时不能因为使用仪器而对人体造成有触电或者其他方面的任何危险。
二：医疗电源的选择：医疗电子，与其他定位于大众市场及在乎成本的消费电子和其它低价产品的应用领域的电子和功率电子不同，医疗电子要遵守的规则多得多。
如果设计人员负责系统功率设计，针对系统功率电源部分首先要考虑的问题是：购买还是制造有关的解决方案？由于医疗电子产量一般相对较低，设计人员必须考虑购买或自制的问题。
医疗电子的设计人员很少考虑自己设计离线功率电源。
因为这类特殊的设计和测试所需的投资与最终的产量规模不相配；设备制造商会发现产品的产量难于或不可能分摊设计阶段付出的投资。
所以，向已经拥有相应的专业设计能力和测试技术的公司直接购买功率电源更合算。
1.价格：在商业应用设计中，如果质量有保证时，人们很容易在货比三家后直接选中价格最低的电源产品。
这个时候，价格最低但“过得去”的产品往往是赢家，而最好的产品却不受欢迎。
这对那些很快就被废弃或不需要维修的一次性电子产品倒是没什么不好，但如果设计人员随便选一个这样电源来用到医疗系统中会有何风险呢？医疗电子的价值都很高，需要完成一些关键的任务。
假如医疗系统发生故障，其后果绝不只是错过了一场比赛或者搭错了一趟车那么简单。
医疗设备的正常运作生死攸关，特别是医疗设备的电源，都必须符合安全、漏电、EMI-RFI辐射和防护方面的相关规定。
这些标准及相关的安全规范构成了一整套严格的规范性要求。
用于这类要求严格的应用系统中的电源在绝缘措施上必须符合严格规范，以防止病人和医务人员触电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一台医疗设备在医院能否发挥最大效能，除机器本身的技术性能外，还与供电电源的质量紧密相关。
电源品质的好坏，直接影响到医疗设备的安全性、稳定性和可靠性，如有疏忽将会导致重大的医疗事故，造成巨大经济和人员损失。
目前，国内的医疗设备大多采用220V市电供电。
由于医疗设备中各工作电路模块的供电需求不一致，目前使用最多的是集中式供电结构，即由一个集中的电源变换器产生所需各种电压等级的输出电压。
由于它成本低、效率高、输出电压可调可选、噪音纹波小、动态响应快等优势，非常适合医疗设备的使用，是目前医疗设备使用最多的一种供电方式。
医疗电源选购需要考虑以下几个方面的问题。
安全与隔离
安全与隔离是普通电源与医疗电源的一个重大差别。
通常，除了一些实验分析类仪器，医疗设备大多安装在病床或手术台附近，离人和操作者的距离比较近，外壳常常会被触及。
医疗设备内部有各种各样的强弱电部件，如果强弱电之间的隔离或者说外壳材料绝缘有问题，将会非常危险。
一般，医疗电源都必须得到UL60601-1、EN60601-1等安全认证。
输入和输出端必须要求有4000V以上的隔离电压，并且要求对地漏电流低，符合安规爬电距离等要求。
而对于强电部分需采用双重绝缘，尤其有可能与设备外壳接触的部分更要加强绝缘设计。
电磁兼容（EMI&EMS）
要为医疗设备选择搭建一个好的供电系统，必须注意提高电源的电磁兼容性。
主要从以下几个方面来考虑：
PCB设计:PCB的设计和布局，一般的电源中都会包含一些高频信号，PCB上的任何印制线都可以起到天线的作用，印制线的长度和宽度都会影响其阻抗和感抗，从而影响频率响应，及时通过直流信号的印制线也会从临近的印制线耦合到射频信号并引起电路的问题。
所以医疗类电源必须选择大品牌，具有很强研发实力的公司的产品，这些产品在设计和生产工艺方面都能保证良好的品质。
电磁屏蔽:为了抑制开关电源产生的辐射，消除电磁干扰对医疗设备内其他电子设备的影响，最好的办法就是对电源的磁场进行屏蔽，然后将整个屏蔽罩与医疗设备的机壳或地连为一体，这是个事半功倍的办法。
安规认证:现阶段一般医疗设备类电源都需要经过60601-1-2、F CC-B、CISP R22-
B、EN55011/55022/61204/61000等电磁兼容性及抗电磁干扰能力测试。
选择完成这些测试的产品不仅能确保不对设备内其它电子元器件产生电磁影响，而且能减少医疗设备研发周期及推向市场前的受检时间。
功率密度:目前医疗类设备除了向多功能、高检测和调整精度方向发展外，更小尺寸及便于携带也是一个发展方向。
这就要求医疗电源必须在更小的板载面积条件下拥有更高的功率输出。
特殊定制:目前市场上的集中式供电电源产品大多是标准输出，即使有部分电源产品可以通过外接电路的方式进行输出调节，调节范围也不大，而且稳定性也存在问题。
如果碰到了低电压、大电流或者极高的直流电压情况该如何处理，当然可以采用定制方式，但价格相当高，客户能否接受。
价格:如今医疗设备的价格竞争十分激烈，价格逐步透明，特别是一些家用的小型医疗设备，价格已经非常平民化、大众化。
所以这就要求医疗设备的重要组成部分——医疗电源，必须要拥有较强竞争力的价格。
