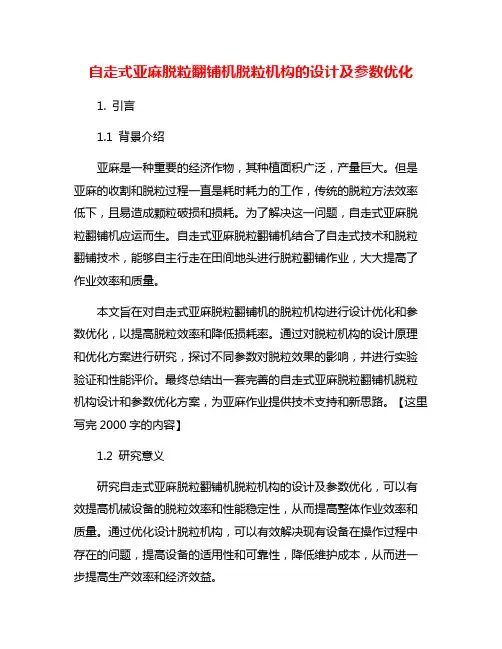

自走式亚麻脱粒翻铺机脱粒机构的设计及参数优化1. 引言1.1 背景介绍亚麻是一种重要的经济作物，其种植面积广泛，产量巨大。
但是亚麻的收割和脱粒过程一直是耗时耗力的工作，传统的脱粒方法效率低下，且易造成颗粒破损和损耗。
为了解决这一问题，自走式亚麻脱粒翻铺机应运而生。
自走式亚麻脱粒翻铺机结合了自走式技术和脱粒翻铺技术，能够自主行走在田间地头进行脱粒翻铺作业，大大提高了作业效率和质量。
本文旨在对自走式亚麻脱粒翻铺机的脱粒机构进行设计优化和参数优化，以提高脱粒效率和降低损耗率。
通过对脱粒机构的设计原理和优化方案进行研究，探讨不同参数对脱粒效果的影响，并进行实验验证和性能评价。
最终总结出一套完善的自走式亚麻脱粒翻铺机脱粒机构设计和参数优化方案，为亚麻作业提供技术支持和新思路。
【这里写完2000字的内容】1.2 研究意义研究自走式亚麻脱粒翻铺机脱粒机构的设计及参数优化，可以有效提高机械设备的脱粒效率和性能稳定性，从而提高整体作业效率和质量。
通过优化设计脱粒机构，可以有效解决现有设备在操作过程中存在的问题，提高设备的适用性和可靠性，降低维护成本，从而进一步提高生产效率和经济效益。
深入研究自走式亚麻脱粒翻铺机脱粒机构的设计及参数优化具有重要的研究意义和实际应用价值。
通过优化设计和参数调整，可以进一步提高自走式亚麻脱粒翻铺机的脱粒效率和性能稳定性，推动亚麻加工产业的发展，为我国农业机械化发展做出贡献。
2. 正文2.1 自走式亚麻脱粒翻铺机的设计原理自走式亚麻脱粒翻铺机的设计原理是基于先进的机械原理和技术，通过一系列的脱粒机构和控制系统来完成亚麻脱粒和翻铺的工作。
该设计主要包括以下几个方面：设计了一个高效的输送系统，用于将亚麻从原料箱输送到脱粒机构，确保原料的持续供应。
该输送系统采用了先进的传动装置和链条结构，能够确保亚麻的平稳输送，提高工作效率。
脱粒机构是自走式亚麻脱粒翻铺机的核心部件之一，其设计要求能够高效地将亚麻的籽粒和纤维分离开。
玉米脱粒机毕业设计说明书
目录引言 (1)初步拟定设计过程 (2)1 设计方案 (2)1.1 总体方案设计 (2)1.2 传动装置的总体设计 (2)2 玉米脱粒机的设计 (2)2.1 选择电动机 (2)2.1.1 确定电机转速 (2)2.1.2 确定电机工作效率 (3)2.1.3 确定电机的型号 (3)3 V带及带轮的传动设计 (3)3.1 带轮材料的选择 (3)3.2 V带的设计与计算 (3)3.3 带轮的结构设计 (4)4 链传动设计与计算 (5)4.1 链轮材料的选择 (5)4.2 链轮的基本传动方案 (5)4.3 对链轮的基本要求 (5)4.4 滚子链传动的设计 (6)4.5 链轮3的传动与设计： (7)4.6 链轮4的传动与设计 (8)4.7 链轮1的设计 (9)4.7.1 链轮1的计算 (9)4.7.2 滚子链链轮1齿槽形状参数 (10)4.7.3 整体式小链轮Z1主要结构尺寸 (10)4.8 链轮2的设计 (11)4.8.1 链轮2的计算 (11)4.8.2 滚子链链轮2齿槽形状参数 (12)4.8.3 整体式小链轮Z2主要结构尺寸 (12)4.9 链轮3的设计 (13)4.9.1 链轮3的计算 (13)4.9.2 滚子链链轮3齿槽形状参数 (14)4.9.3 整体式钢制小链轮Z3主要结构尺寸 (14)4.10 链轮4的设计 (15)4.10.1 链轮3的计算 (15)4.10.2 滚子链链轮4齿槽形状参数 (16)4.10.3 整体式钢制小链轮Z4主要结构尺寸 (16)4.11 链传动的失效形式 (17)4.11.1 链条铰链的磨损 (17)4.11.2 链的疲劳破坏 (17)4.11.3 多次冲击破断 (17)4.11.4 链条的胶合 (17)4.11.5 载拉断 (17)5 轴的结构设计 (17)5.1 轴材料的选择 (17)5.2 轴结构的基本要求 (17)5.3 初步确定轴1的各段直径和长度 (18)5.3.1 估算轴的最小直径 (18)5.3.2 拟定轴上零件的装配方案 (18)5.3.3 轴上零件的轴向定位 (18)5.4 初步确定轴2的各段直径和长度 (20)5.4.1 估算轴的最小直径 (20)5.4.2 轴上零件的轴向定位 (20)5.4.3 轴的左端对腰轮进行结构设计 (20)5.5 轴三的结构设计 (20)5.5.1 估算轴的直径 (20)5.5.2 轴上零件的轴向定位 (20)5.5.3 对鼓轮轴的结构设计 (21)5.6 轴四的结构设计 (21)5.6.1 估算轴的最小值径 (21)5.6.2 轴上零件的轴向定位 (21)5.7 轴端倒角 (22)6 机架材料的选择 (22)7 结束语 (23)8 致谢 (23)参考文献： (23)玉米脱粒机的设计王磊（河北科技师范学院机械电子系机制0305班学号：0411030119）指导教师：陈芳摘要：本设计基于各种脱粒机的结构，主要研究玉米脱粒的方式、方法、玉米脱粒机的结构、工作原理，进行整体结构设计，并在此依据基础上完成零部件的设计，并依据相关机械设计软件来完成零部件的设计。
玉米脱粒机关键部件的设计与加工
前言脱粒是种子玉米收获和加工的关键环节之一，玉米脱粒机的性能决定了种子玉米的破碎与损伤程度。
玉米种子破损后活力降低，影响种子的发芽和生长。
因此，降低玉米脱粒损伤成为机械脱粒研究的重要问题。
本文以玉米脱粒机为研究对象，介绍玉米脱粒机的工作原理，阐明了玉米脱粒机设计参数的选择和确定原则及方法；通过在网络上，书本上等各种信息渠道查阅大量的现有资料，同时进行一定的社会实际调查，设计出了效率更高，工作原理更科学的玉米脱粒机。
为了满足现代玉米脱粒的高要求，需要对原有的传统玉米脱粒机的结构和参数进行设计改进；通过对传统的玉米脱粒机的分析了解与比较，发现传统玉米脱粒机存在脱粒效率不够高，破损率不够高的缺点。
为了优化传统挤搓试玉米脱粒机，在起机构上改进为变径板齿类型。
同时采用螺旋式推进工作，对板齿的尺寸和机构也经过计算得到最新、最科学的设计参数。
这使得新型玉米脱粒机的脱粒效率和破损率均得到了合理的优化。
同时本课题涉及机械加工制造的实体加工，在进行设计过程中本人进行了相关的实体加工。
根据所设计的玉米脱粒机的关键零部件安排合理的机械加工工艺，制定工艺卡片和工序卡片等机械加工所必要的设计。
利用车床、铣床、数控机床、线切割、钳工等现有的加工条件进行金属加工，并制作出所设计的关键部件（主轴及其上关键零件）。
以便于对所设计的作品的可加工性及性价比的估量。
关键词：玉米脱粒；板齿；主轴；挤搓；脱粒装置目录1绪论 (1)1.1选题背景 (1)1.2选题的目的和意义 (1)1.3玉米脱粒机的工作原理及工作过程 (2)2玉米脱粒机主要部件的参数设计 (4)2.1脱粒机类型的确定 (4)2.2脱粒主轴参数的设计 (6)2.3脱粒元件参数的设计 (9)2.4主轴上槽口参数的确定 (13)3主轴及其零件的机械加工 (15)3.1主轴的加工 (15)3.2轴上零件的加工 (21)3.3主轴和轴上零件的装配 (24)总结 (25)致谢 (26)参考文献 (27)1绪论1.1选题背景玉米是世界上三大粮食作物之一，其种植面积仅次于水稻和小麦。
3005_课程设计-谷物联合收获机脱粒工作部件的设计(喂入量5kg.s-双滚筒脱粒装置)
1.引言所谓双滚筒式脱粒装置，就是两个脱粒装置的组合。
它的第一滚筒为钉齿式，第 二滚筒为纹杆式。
脱粒时作物经第一滚筒脱出的成熟麦粒通过第一凹板分离后，未 脱下的较难脱的麦粒和茎杆进入第二滚筒，然后将麦粒完全脱净。
4LQ-2.5联合收割 机滚筒转速(转/分）的调整范围：钉齿：400/1330，纹杆：400-1200共八级，滚筒 与凹板间隙(毫米)调整范围，钉齿上侧间隙5，纹杆入口：0-60、出口：0-45。
由于 这些结构参数和运动参数选择的不恰当，脱粒过程中常常引起麦粒的破碎。
麦粒的 破碎率是衡量脱粒装置工作性能的重要指标。
因此，合理选择滚筒的速度和正确的 调整滚筒与凹板的间隙， 用正交法对4LQ-2.5联合收割机脱粒机构进引室内性能试验 是降低麦粒破碎率的必要措施。
2.理论介绍本次设计的是纹杆——钉齿双滚筒，第一个滚筒有喂入的谷物层均匀和拉薄作用， 进入第二滚筒谷物层较均薄，因而脱净率高，而破碎较低，但作物经二次脱粒，碎 秸草增加，清选工作负担大，因此功率消防大。
双滚筒装置对潮湿的作物适应性较 强。
双滚筒脱粒装置的第一滚筒大多采用钉齿式滚筒，第二个滚筒为纹杆式滚筒。
第一滚筒用钉齿式有利于抓取作物，脱粒能力强，第二滚筒 用纹杆式有利于提高分 离率，减少碎茎杆。
这种形式适用于收获稻麦。
配置双滚筒要注意保持作物脱粒工艺流程通畅。
要使第一滚筒脱出的作物秸杆 能顺利地喂入第二滚筒，中间设置过渡板，过渡板作用是保证正确的喂入第二个滚 筒，保证脱粒工作顺利的进行。
脱粒装置工作复杂，工作原理主要靠冲击，揉搓，梳刷等原理脱粒。
双滚筒脱粒装置采用前后两个脱粒滚筒，前脱粒滚筒为钉齿式，转速较低。
使 成熟饱满，易脱落的谷粒快速脱落下来，然后将未脱净的稻杆投入后齿杆脱粒滚筒， 使稿杆上剩余的较不易脱落的不十分成熟和不饱满的谷粒在较高速滚筒更强力的打 击落下来。
常用滚筒型式有圆柱形和圆锥形钉齿滚筒，滚筒圈有闭式也有开式：考虑结构简单，成本低且脱粒质量要求，选择圆柱形滚筒连同钉齿整体铸造。
玉米脱粒机设计说明书
目录1引言 (1)2玉米脱粒机总体结构 (1)2.1入料部分 (1)2.2脱粒部分 (1)2.3筛选部分 (1)2.4机架部分 (2)2.5玉米脱粒机的总体设计 (2)3 玉米脱粒机的设计 (2)3.1 电动机的选择 (2)3.2 钉齿条上的钉齿转速 (3)3.3 钉齿滚筒的转速 (3)3.4 电动机的功率 (3)3.5 电动机的转速 (3)4带及带轮的设计 (4)4.1传动带的设计 (5)4.1.1 确定计算功率 (5)4.1.2 选择V带的型号 (5)4.1.3确定带轮的基准直径 (5)4.1.4 确定传动中心距和带长 (5)4.1.5 验算主动轮上的包角 (6)4.1.6 确定V带的根数 (6)4.1.7 确定带的初拉力 (7)4.1.8求V带传动作用在轴上的压力 (7)5 V 带带轮的设计 (7)5.1带轮的材料选择 (7)5.2结构设计 (7)5.3 从动带轮的设计 (8)6 传动轴的设计................................................................................................................ 错误！未定义书签。
6.1根据轴向定位的要求确定轴的各段直径和长度 ............................................. 错误！未定义书签。
6.2 初步选择输出轴系............................................................................................ 错误！未定义书签。
6.3确定输出轴上的圆角半径r值.......................................................................... 错误！未定义书签。
自走式亚麻脱粒翻铺机脱粒机构的设计及参数优化
自走式亚麻脱粒翻铺机脱粒机构的设计及参数优化亚麻是一种重要的经济作物，其纤维被广泛应用于纺织工业、建筑材料等领域。
亚麻的脱粒是生产亚麻纤维的重要步骤，传统手工脱粒工艺低效、劳动密集且成本高。
为了提高亚麻脱粒的效率，减少劳动成本，本文设计了一种自走式亚麻脱粒翻铺机，主要包括脱粒机构和翻铺机构。
1. 脱粒机构的设计脱粒机构主要采用了刀板、刀座和切割刀，将亚麻果实切割开来实现脱粒。
在刀板上设置有多个刀座，每个刀座上固定一个切割刀。
刀座和刀板连接采用了可调节的紧固件以方便调节刀口的间隙。
为了保证脱粒效率，切割刀采用了锋利的刃口，且刀口的角度也做了优化设计。
通过实验发现，当刀口角度为30°时，切割效果最佳。
翻铺机构主要由驱动轮、转向轮和传动机构组成。
驱动轮采用气缸作为动力源，通过传动机构将气缸的运动转换为驱动轮的旋转。
驱动轮的旋转可控制翻铺机构的移动方向。
转向轮安装在翻铺机构的前端，并与驱动轮垂直，可实现翻铺机构的转向。
为了提高机器的稳定性，翻铺机构还设置了两个支撑轮。
3. 参数优化为了进一步优化机器的性能，本文还对关键参数进行了优化设计。
首先，对于脱粒机构中的刀口角度进行了优化，发现30°的角度可以获得最佳的切割效果。
其次，对于驱动轮的直径进行了优化，通过理论计算得出，当驱动轮的直径为300mm时，机器的转向性能最佳。
最后，对于气缸的气压进行了优化，实验表明，当气缸的气压为0.6MPa时，机器运行效果最佳。
总之，本文设计了一种自走式亚麻脱粒翻铺机，通过对脱粒和翻铺机构进行优化设计，提高了机器的脱粒效率和运行稳定性。
该机器可广泛应用于亚麻脱粒领域，降低了劳动力成本，提高了生产效率。
玉米脱粒机说明书doc
玉米脱粒机说明书篇一：玉米脱粒机说明书3D建模大赛北华大学科技作品竞赛参赛作品玉米脱皮脱粒机的研制( 研制报告 )作品类别：科技发明制作A 类申报者：张坤刘瑞伽马生鹏李林指导教师：卢杰李洪州XX年3月摘要玉米脱皮脱粒机对于现在的农民的生产生活有着重要的作用，从目前来看玉米脱皮脱粒机对于人们提高生产力，加快劳动生产有着重要的作用，所以，一台高效的玉米脱皮脱粒设备，对人们来说是加快人们生产生活质量的，让人们谁能或水平大力提升的一台非常好的生产产品。
从目前来看人们急于需求一台，这样全自动的玉米脱皮脱粒设备，所以我们团队自主研发了这样一款，可以全自动，将玉米脱皮脱粒的设备，我们的这款就充分的解决了这个问题，这款玉米脱皮脱粒机可以使玉米脱皮脱粒同步进行大大的提高了产率节约了生产劳动力，给人们的生产生活带来了有力的帮助。
关键词：脱皮脱粒设备; 全自动;高效省力玉米脱皮脱粒机的研制 ................................................ ................................................... ................ I ( 研制报告) .............................................. ................................................... ...................... I 摘要 ................................................ ................................................... (II)第一章项目背景及研究意义 ................................................ ................................................... . (4)1.1 项目背景 ................................................ ................................................... (4)1.3 国内外同类产品介绍 ................................................ ................................................... . (5)第二章玉米脱皮脱粒机总体方案设计 ................................................ .. (5)2.1玉米脱皮脱粒机设计要求 ................................................ (6)2.2基于玉米脱皮问题的研究 ................................................ (6)2.3机械结构模块设计方案 ................................................ . (6)2.3.1 玉米皮抛出问题 ................................................ (6)2.3.2基于便携式问题研究 ................................................ .. (6)第三章创新点 ................................................................................................... (7)第四章应用前景 ................................................ ................................................... .. (7)致谢 ................................................ ................................................... . (9)参考文献 ................................................ ................................................... .. (10)第一章项目背景及研究意义1.1 项目背景目前，玉米脱皮机脱粒机，是现今社会农民生产生活中的一个快速解决小规模农田玉米，玉米脱粒脱皮的有效助手能够解决农民生产中剥去玉米皮的这一道繁琐的工序，能够有效地增加劳动效率。
玉米脱粒机的设计说明书资料
小型电动玉米脱粒机的设计摘要：玉米作为一种高产稳产的粮食作物，其生产在国民经济中占有很重要的地位。
玉米籽含有较丰富的营养，它不但是重要的粮食，而且是发展畜牧业的重要饲料，又是轻工业，食品业等不可缺少的原料之一。
在未来国民经济发展中，我国要逐步改善饮食结构，增加肉，蛋，奶食用，还必须扩大玉米的种植面积并提高玉米的单产。
作为玉米生产中的重要一环—脱粒，无疑将扮演一个越来越重要的地位。
我国的玉米脱粒机都存在着玉米籽与杂物分离不够彻底，纯净度不高，而且玉米籽要靠人力才能堆成一堆，这无疑增加了人的劳动量。
为了降低农民在玉米脱粒时的劳动强度，节省时间，提高工作效率，设计玉米脱粒机。
首先在原理上，该机设计采用挤搓和撞击原理对玉米进行脱粒，脱粒板齿呈螺旋排列，提高了玉米的脱净率。
其次，清选方面是采用风机进行清选，在一定方面上，提高了玉米穗和杂质的分离，提高了玉米粒的纯净度。
关键字：玉米脱粒机；纯净度；设计Small electric design of the corn thresherAbstract:Corn as a kind of high and stable food crop and its production takes a very important position innational economy. Corn seeds contain rich nutrition, it is not only an important food, but also an important indispensable materials of animal husbandry, light industry. In the future the development of national economy, our country will gradually improve diet structure, increase the meat, eggs, milk edible, and also must expand corn acreage and improve the yield of corn.Corn treshing as an important part of production will play an increasingly important role undoubtedly. China's corn threshers has some programs,for example,the separation of corn seed and is not thorough and the purity is not high, and corn seed should rely on human to pile into a heap of, this undoubtedly increased Man's labor.In order to reduce labor intensity of farmers in corn treshing, save their labor time and improve work efficiency,I design this corn sheller. First, on the principle, the design improves corn’s pure rate by using crowed rub and impact of maize principle on cor n for threshing and with spiral arragement treshing board tooth. Second, it uses fan to clean,which in some respectsit mproves the separation of corn ear and impurities and the purity of corn.Key words: Corn Sheller; Purity; Design目录摘要： (1)目录 (3)1 前言 (5)1.1 研究小型玉米脱粒机的目的和意义 (5)1.2 国内外玉米脱粒机的概况与发展现状 (5)1.3 本设计的创新思路 (6)2 设计方案的分析与确定 (6)2.1 工作原理的阐述 (7)2.2 主要零部件的选择 (7)2.2.1 脱粒滚筒 (7)2.2.2 凹板筛 (8)2.2.3 风机 (9)2.2.4 机架 (9)2.3 脱粒机的整机布置 (9)2.4 脱粒机的工作原理 (10)3 主要零部件的设计及参数选择 (11)3.1 电机的选择 (11)3.2 脱粒滚筒主要参数的选择 (11)3.2.1 滚筒转速 (11)3.2.2 滚筒直径 (11)3.2.3 滚筒板齿 (11)3.2.4 滚筒脱粒段长度 (11)3.3 导向板 (11)3.4 凹板筛 (11)3.5 风机组件的选择及参数的确定 (12)3.5.1 风机参数的选择 (12)3.5.2 风机的参数计算 (12)3.6 振动筛传动机构的设计 (13)3.6.1 筛子传动机构的设计要求 (13)3.6.2 传动机构的设计 (13)4电动机与滚筒间皮带轮的计算 (15)4.1 计算功率 (15)4.2 选择V带的型号 (15)4.3 确定带轮基准直径 (15)4.4 确定传动中心距 (16)4.5 验算主动轮上的包角 (16)4.6 计算带的根数 (16)4.7 计算预紧力F0 (16)4.8 计算压轴力F p (17)5.轴的设计 (18)5.1 轴结构尺寸的确定 (18)5.2 轴上载荷的计算 (19)5.3 画出弯矩图、扭矩图、总弯矩图 (20)5.4 按弯扭合成条件校核轴的强度 (21)5.5 精确校核轴的疲劳强度 (21)5.6 轴Ⅱ截面校核 (22)5.7 圆锥滚动轴承的校核 (23)6 注意警告 (25)6.1超速运转，机械“爆炸” (25)6.2禁止过疲劳或酒后操作 (25)6.2.1应用合理 (25)6.2.2安全规则 (25)7 玉米脱粒机的维护 (26)7.1 玉米脱粒机的技术保养 (26)7.2 玉米脱粒机的保管 (26)8 结论 (27)参考文献 (28)附录 (30)1 前言随着社会的进步，生活中的每一个角落都有机器的参与。
3008_课程设计-谷物联合收获机脱粒工作部件的设计(喂入量7kg.s-单轴流叶板式联合收获机脱粒装置)
目 录一 ． 单轴流叶板式滚筒的 生产过程 –1二． 单轴流叶板式滚筒的特点1三． 设计依据及生产对象1四． 单轴流叶板式滚筒的设计14.1 滚筒结构 14.2 带有螺旋形导向的顶盖 24.3 凹板的设计 34.4 其他 3五、 结论4 参考文献5设计说明书一．单轴流叶板式滚筒的生产过程:作物由滚筒的一端喂入，随着滚筒的旋转，作物贴着凹版和盖板组成的圆筒做旋转运 动，沿着滚筒轴线方向流过滚筒。
新型玉米脱粒机设计说明书
新型玉米脱粒机设计说明书标题：新型玉米脱粒机设计说明书一、概述随着农业科技的不断发展，提高农业生产效率已经成为了一个重要的目标。
为此，我们设计了一款新型的玉米脱粒机，旨在提高玉米脱粒的效率，降低人工劳动强度，为农民提供便利。
本设计说明书将详细介绍新型玉米脱粒机的设计理念、结构特点、工作原理和使用方法。
二、设计理念我们的设计理念主要体现在以下几个方面：1、高效性：通过优化设计和提高机械结构，以实现玉米脱粒的高效性，减少农业生产时间，提高农业生产效率。
2、便捷性：新型玉米脱粒机应易于操作，方便转移和运输，以减少农民的操作难度。
3、耐用性：设计的机械结构应耐用，能适应各种环境条件，保证机器的长期稳定运行。
4、经济性：设计的机器应具有良好的性价比，既能满足农业生产的需求，又不会给农民带来过大的经济负担。
三、结构特点新型玉米脱粒机的主要结构包括以下几个部分：1、料斗：用于装载玉米棒。
2、脱粒滚筒：设计有锋利的刀片，用于剥离玉米粒。
3、筛网：用于筛选玉米粒和玉米芯。
4、出料口：用于排出已经剥离的玉米粒。
5、操作面板：用于调节机器的运行参数。
6、电力驱动系统：用于驱动机器的运转。
四、工作原理新型玉米脱粒机的工作原理主要是通过电力驱动系统驱动脱粒滚筒的高速旋转，利用刀片将玉米棒削成小块，通过筛网的筛选，将玉米粒和玉米芯分开，最后通过出料口排出已经剥离的玉米粒。
五、使用方法使用新型玉米脱粒机时，首先将玉米棒放入料斗，然后启动机器，调节操作面板上的参数，如滚筒旋转速度、筛选强度等。
使用过程中要注意观察筛网是否清洁，如有堵塞应及时清理。
当玉米棒全部处理完后，关闭机器，清理残余物，以备下次使用。
六、结论新型玉米脱粒机的设计提高了玉米脱粒的效率，降低了人工劳动强度，满足了现代农业生产的需要。
其结构特点和工作原理使得它具有高效、便捷、耐用和经济的特点。
使用方法简单易行，适合广大农民使用。
我们相信，新型玉米脱粒机的推出将为农业生产带来新的革命。
水稻半喂入式脱粒机(喂入与脱粒部分)设计
课程设计说明书设计题目：水稻半喂入式脱粒机（喂入与脱粒部分）设计，喂入量2.0Kg / s目录1.引言----------------------------------------------------------------------------------------------------(2)2.结构设计与计算---------------------------------------------------------------------------------------(2) 2.1方案确定----------------------------------------------------------------------------------------------(2) 2.2喂入方式----------------------------------------------------------------------------------------------(3) 2.3滚筒的长度-------------------------------------------------------------------------------------------(3) 2.4滚筒的直径------------------------------------------------------------------------------------------(3) 2.5脱粒间隙-----------------------------------------------------------------------------------------------(4) 2.6滚筒转速-----------------------------------------------------------------------------------------------(4) 2.7夹持输送链的速度选择-----------------------------------------------------------------------------(5) 2.8弓齿的设计--------------------------------------------------------------------------------------------(5) 2.9副滚筒--------------------------------------------------------------------------------------------------(7)2.8凹版-----------------------------------------------------------------------------------------------------(8)3.主要技术参数-------------------------------------------------------------------------------------------(8) 参考文献-------------------------------------------------------------------------------------------------- (9)1、引言半喂入型脱离装置的主要特点是采用弓齿滚筒进行脱粒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.设计目的 (2)2.脱粒装置的选择 (2)3.结构设计 (2)3.1滚筒 (2)3.2凹板 (3)3.3脱粒间隙与速度 (4)3.4凹板与滚筒的相对位置 (4)4.脱粒间隙调整机构 (4)5.生产率与所需功率 (5)6.总结 (6)参考文献 (7)1 设计目的通过参照谷物联合收割机的实体，查阅相关书籍以及机械设计手册，设计出传统谷物联合收割机的纹杆式脱粒装置的合理结构以及具体尺寸，使其满足对小麦，大豆等常见农作物的脱粒要求。
同时脱粒生产率，脱净率，以及籽粒的破损率等工艺都要满足国家规定的标准要求，以实现谷物的联合收割。
2 脱粒装置的选择脱粒装置是脱粒机与水稻联合收割机的核心部分。
它不仅在很大程度上决定了脱粒质量和生产率，而且对分离清选等也有很大影响。
脱粒方式可分为纹杆式、钉齿式、双滚筒和轴流式。
根据表9.6-1采用纹杆滚筒式脱粒装置。
纹杆分为A 型和D 型，由于D 型纹杆抓取作物能力强，装卸方便，因此采用D 型。
滚筒采用开式即滚筒圆周方向不封闭，作物的喂入方式为纵喂。
3 结构设计 3.1滚筒滚筒的直径和长度大小与脱粒，分离装置的通过能力密切相关。
作物进入脱离装置呈薄层则得到的脱粒与分离效果最好，滚筒长度一定时，增加滚筒凹板的包角能提高分离率，小直径滚筒采用大的凹板包角（加大弧长），相当与增加脱粒分离时间，并有利于提高稻粒分离率。
因为对某种作物脱粒所需的速度是一定的，使稻粒分离的主要因素是运动中稻粒所受的离心力，而离心力与角速度的平方成正比，所以小直径滚筒和高转速有利于稻粒分离，且小直径滚筒结构小，效率高，比较经济。
但随着喂入量增大到一定值后，滚筒凹板间作物层变厚，工作质量将降低。
直径大的滚筒配同样的凹板包角，可以有较大的凹板分离面积，能提高其脱粒能力和生产率。
采用大直径滚筒使脱粒装置体积和重量增大，从而使整机的外形尺寸加大。
小直径滚筒脱粒后的谷草比较碎，在同样脱粒负荷下，小直径的脱粒功率消耗一般比大直径滚筒稍大，确定滚筒直径D 时，应首先从可以配用的最大凹板弧长来考虑。
只有在凹板弧长因包角限制不能增大时候才选用较大的滚筒直径。
我国纹杆滚筒标准规定，滚筒直径系列尺寸为400，450，550和600。
在国外联合收割机上有采用直径达到800mm 的纹杆滚筒脱粒装置。
喂入量为3kg/s ，选滚筒直径D ＝600mm纹杆滚筒长度L 主要根据生产率决定。
在纵喂的脱粒装置上滚筒长度按下式计算；()qL m q……………………………………（3-1）式中 q ―脱粒装置的喂入量（kg/s ）0q -滚筒单位长度允许承担的喂入量(kg/s)，现有一般纵喂脱粒机取0q ＝1.5～2.0，对T 型和型联合收割机错误!未找到引用源。
＝3～4，对直流型的滚筒长度随割幅而定。
L=1.0m取L=1000mm在NJ105－75标准中规定滚筒长度系列为500，700，900，1200，1350，1500mm，1100mm为保留系列，在新设计的机器中不采用。
计算滚筒长度为1000mm。
纹杆根数Z可按下列式计算……………………………………（3-2）式中S是纹杆间距（mm），一般为180～250mm，横喂滚筒直径较小，S的最小值150mm，为便于滚筒平衡，纹杆数一般都取偶数。
在NJ105－75标准中规定D＝400，450mm，Z＝6；D＝550，600mm，Z＝8取D＝600mm,Z=83.2凹板凹板除配合滚筒起脱粒作用外，还应起分离脱出物作用。
使脱下的大部分稻粒能很快地分离，可避免和减少稻粒破碎，同时也减轻了分离装置的负担，要提高凹板的通过性，必需尽可能地加大凹板的有效分离面积，也称筛孔率。
纹杆滚筒式脱粒装置常用的凹板结构有栅格式与冲孔式凹板。
钢板冲孔式凹板的优点是制造工艺简单，但筛孔率仅25～30％，分离率一般不超过50％，而栅格式凹板的筛孔率为40～70％，凹板分离率可高达75～90％，故栅格式应用普遍。
栅格式凹板由横格板，侧弧板，筛条等组成，一般为整体结构，包角α超过错误!未找到引用源。
的凹板分成两段或三段制造。
通过调节机构可改变凹板与滚筒的间隙。
凹板上的栅格板与筛条构成分离筛孔，横格板均布时格板间的孔长（b）约30～40mm，非均布为30～50mm，筛条间孔宽()a为8～15mm。
筛孔宽大时，稻粒破碎少而漏下的未脱净穗与碎秸秆增多。
横格板应用棱角，顶面一般高出筛条，使旋转滚筒对作物冲击，振动充分发挥脱粒和分离作用，高度过大易使秸秆破碎增多。
凹板面积A和凹板弧长l对脱粒装置的脱粒和分离能力有显著影响，因而也与喂入量有关，其关系式为：错误!未找到引用源。
…………………………………………（3-3）式中B―为凹板的宽度（m）l―为凹板的弧长（m）q―为脱粒装置的喂入量（kg/s）β―为喂入作物中谷粒所占重量的比率q－当错误!未找到引用源。
=0.4时，单位凹板面积允许负担的喂入量；对脱粒机取2.5～3，对a联合收割机取5～8。
要求脱粒装置具有较高的分离性能时取最小值，发动机功率较大可取最大值。
凹板宽度B等于滚筒长度L，因此当滚筒长度确定后，即可求出凹板弧长l。
弧长大脱粒分离能力加强，允许的喂入量增大，生产率提高。
但相应的秸秆增多，功率消耗也加大。
滚筒直径一定，加大凹板弧长等于增加包角，凹板包角过大时，易使秸秆缠绕滚筒。
现有脱粒装置上凹板包角多数采用错误!未找到引用源。
，少数达错误!未找到引用源。
左右。
在工作质量满意的前提下，凹板弧长取短些为好，一般弧长为350～700mm 。
A=2.0B =2.0 l =1000mm ，A =0.6 错误!未找到引用源。
180 1.01801003.140.5l R απ⨯⨯===⨯ ……………………………………（3-4） 脱粒间隙：入口间隙为20mm,出口间隙为5mm. 100α=。
3.3 脱粒间隙与速度滚筒凹板间组成的空隙称脱粒间隙。
为使脱粒装置能适应不同品种和不同湿度的作物，脱粒间隙一般可调节。
在通常情况下脱粒间隙按一定规律变化，在作物进口处的间隙大，出口处的间隙小，间隙比（入口间隙与出口间隙之比）为2～4。
在作物能顺利喂入的条件下入口间隙可尽量调小，有利于提高脱粒装置的工作质量。
常用的作物脱粒间隙范围见下表：纹杆滚筒式脱粒装置的脱粒速度与脱粒间隙 作物种类 滚筒速度（m/s)脱粒间隙（mm) 入口 出口 小、大麦27～3216～22 4～6 水稻 釉粳 24～26 26～30 16～22 16～22 4～10 4～6 大豆 10～14 20～30 6～15 高粱 12～22 20～30 4～6 玉米 10～16 35～45 12～22 谷子24～2815～202～4脱粒速度是指滚筒旋转时纹杆顶端的圆周速度。
脱粒速度大，对作物的打击大，脱净率与分离率会提高，谷粒的破碎和碎秸秆增多，功率消耗加大。
反之则小。
当脱净率与分离率能满意时应选用较低的脱粒速度。
各种作物常用的脱粒速度可参照上表。
3.4 凹板与滚筒的相对位置把喂入口布置在脱粒装置的前部，凹板进口端设置在滚筒轴线以下，底部切线以上。
作物喂入方向以位于D/4为半径的滚筒假想同心圆的切线处较易。
脱出物排出口位置在凹板面积确定后大体上已定，但要求使秸草的抛出轨迹能适合脱粒工艺流程，避免排出的秸草返绕至滚筒前部。
凹板包角的出口端通常在滚筒水平轴线以下。
4 脱粒间隙调整机构脱粒间隙的调节采用移动凹板来实现。
凹板采用出入口快速大幅度调节的联动调节机构，以便遇滚筒堵塞时，可以迅速降落凹板，使堵塞作物顺利通过。
该机构由两根等长吊杆和凹板侧板组成一个固定的等腰三角形。
在三角形各顶点侧壁上开有大小相等、方向相同的长孔。
扳动操作手柄，通过弯臂和拉杆使支承臂绕支点转动，两等长吊杆沿长孔作直线移动，从而改变滚筒和凹板的间隙。
当调到需要的间隙时，操作手柄可固定在齿板上相应的长孔内。
若滚筒即将堵塞时，把操作手柄向右扳动至极限位置，间隙便迅速调到最大。
凹板由可调节吊杆与支承臂相连，由拉杆和凹板联接处侧壁上的导向孔定位。
扳动操作手柄，通过调节螺母拉动拉杆，使支承臂绕支承点上下摆动，可调节吊杆带动凹板沿导向孔移动，改变滚筒和凹板的间隙。
这种机构对凹板进行三种调节：（1）调节可调节吊杆长度，改变滚筒与凹板的相对位置。
（2）拧动调节螺母改变拉杆长度，获得不同的间隙。
（3）提起操纵手柄，可快速将滚筒与凹板的间隙调大，以防止滚筒堵塞。
5 生产率与所需功率纹杆滚筒式脱粒装置的生产率习惯用喂入量表示，即每秒进入脱粒装置的作物总量。
生产率主要按各种脱粒机和联合收割机脱粒装置的试验和统计所得到的数据资料来进行计算。
（1） 按纹杆单位长度脱粒能力计算生产率q ：60ZnL q μ=………………………………………………………（5-1） 8764 2.50.02081019 2.50.020 5.09 6.79(/)6060kg s ⨯⨯⨯⨯⨯⨯==式中 Z--------纹杆根数； n---------滚筒转速r/min L--------滚筒长度m0μ-----纹杆单位长度脱粒能力kg/m ，与作物的特性，纹杆间距以及脱粒装置出口处茎秆速度有关，常采用0.018～0.024kg/m 。
（2） 按凹板单位面积允许负担作物喂入量计算生产率p 。
根据已知凹板宽度和弧长，从式中求出p 。
纹杆滚筒式脱粒装置总功率消耗N 包括克服滚筒转动时轴承的摩擦阻力和滚筒旋转时的空气阻力等空转功率和脱粒滚筒在脱粒过程中功率消耗两部分。
2301000(1)T q N N N A B f νωω=+=++- ………………………………（5-2）234310120.310700.521070 5.04921000(10.7)KW --⨯=⨯⨯+⨯⨯+=⨯- 式中 ω----滚筒角速度错误!未找到引用源。
v ----滚筒圆周速度m/sA---- 系数，与轴承种类，传动方式有关取（0.2～0.5）310-⨯错误!未找到引用源。
B------系数，与滚筒转动时的迎风面积有关，取6(0.48~0.68)10-⨯q -----喂入量kg/sf-----搓擦系数，与圆周速度，凹板间隙，喂入量，谷物湿度等有关。
根据试验取0.7～0.8。
上式中的脱粒功率消耗，按滚筒对谷物的冲击作为非弹性碰撞，即谷物被滚筒撞击后即以滚筒的速度运动计算，因此计算出的功率一般供设计参考。
正确的功率需实际试验测定。
根据试验统计，一般情况下纹杆滚筒脱稻,麦时，每公斤喂入量消耗的平均功率为3-3.7kw 。
在实际脱粒时，由于喂入量不均匀，脱粒功率波动较大，设计时取最大功率为平均功率的1.5～2倍。
实际消耗功率N=2⨯5.0492=10.0984KW。
6 总结纹杆式滚筒采用D型纹杆，纹杆Z＝8，滚筒直径D＝600mm，长度L＝1000mm。
