综合布线实验
综合布线跳线实验报告
综合布线跳线实验报告1. 了解综合布线的原理和基本概念；2. 掌握综合布线的操作方法；3. 学会进行跳线的安装和连接。
实验器材：1. 综合布线安装工具包；2. 综合布线跳线；3. 两台计算机设备。
实验原理：综合布线是建筑物内部信息传输的基础设施，主要用于电信、数据和视频等信息的传输。
跳线是综合布线系统中的重要组成部分，用于连接设备之间的通信。
实验操作步骤：1. 准备工作：a. 确定布线路径：根据实际需求和建筑结构，确定综合布线的布线路径。
b. 测量跳线长度：根据布线路径的长度，测量所需跳线的长度。
c. 准备器材：准备好所需的综合布线安装工具包和跳线。
2. 进行布线安装：a. 固定架设：根据布线路径，将固定架设在合适的位置。
固定架用于固定综合布线系统的各个部件。
b. 安装线槽：根据布线路径和需要隐藏线缆的要求，安装线槽。
线槽用于固定和隐藏线缆。
c. 安装插座：根据实际需求，安装需要的插座。
插座用于连接设备和综合布线系统。
d. 安装配线架：根据实际需求，安装需要的配线架。
配线架用于布线系统的端子连接。
e. 安装面板：根据实际需求，安装需要的面板。
面板用于插入跳线和连接设备。
3. 进行跳线安装：a. 连接跳线：根据实际需求，将跳线连接到配线架和面板上的端子。
跳线的连接应按照正确的规范和顺序进行。
b. 连接设备：根据实际需求，将跳线连接到相应设备上的端口。
4. 进行连接测试：a. 启动设备：将两台计算机设备分别连接到综合布线系统的插座上，启动设备。
b. 进行网络连接测试：通过计算机设备之间的通信，测试综合布线系统的连接。
实验结果与数据分析：经过实验操作步骤的执行，成功完成了综合布线和跳线的安装工作。
通过连接测试，计算机设备之间成功建立了通信连接。
实验结论：本实验通过对综合布线和跳线的安装与连接进行实验操作，学习了综合布线的原理和基本概念，并掌握了综合布线的操作方法。
通过实验操作，了解了综合布线系统的安装步骤和连接规范，能够正确进行综合布线和跳线的安装和连接，保证了设备之间的通信连接质量。
实验楼综合布线实训报告
一、实验目的本次实验旨在通过实际操作，使学生掌握综合布线系统的基本原理、设计方法和施工工艺，提高学生实际操作能力和工程管理水平。
通过实验，使学生能够：1. 理解综合布线系统的基本概念、组成和功能；2. 掌握综合布线系统的设计原则和设计方法；3. 熟悉综合布线材料的选用和施工工艺；4. 提高学生在实际工程中解决工程问题的能力。
二、实验内容1. 综合布线系统组成及功能2. 综合布线系统设计原则与方法3. 综合布线材料及设备4. 综合布线施工工艺5. 综合布线工程管理三、实验步骤1. 实验楼综合布线系统组成及功能（1）参观实验楼，了解实验楼的综合布线系统组成及功能。
（2）查阅相关资料，总结实验楼综合布线系统的特点。
2. 综合布线系统设计原则与方法（1）分析实验楼的综合布线需求，确定综合布线系统的设计原则。
（2）根据设计原则，制定实验楼综合布线系统的设计方案。
3. 综合布线材料及设备（1）了解综合布线系统中常用材料及设备的种类、性能和选用原则。
（2）参观实验室，认识并了解常用综合布线材料及设备。
4. 综合布线施工工艺（1）学习综合布线施工工艺，掌握施工步骤和注意事项。
（2）在实验室进行综合布线施工，按照设计图纸和施工工艺进行布线。
5. 综合布线工程管理（1）了解综合布线工程管理的流程和内容。
（2）根据工程管理要求，对实验楼综合布线工程进行管理。
四、实验结果与分析1. 实验楼综合布线系统组成及功能实验楼综合布线系统主要包括：计算机网络布线、电话通信、卫星电视、监控、广播等子系统。
该系统实现了实验楼内各设备之间的数据传输、语音通信、视频监控等功能。
2. 综合布线系统设计原则与方法（1）设计原则：根据实验楼的功能需求，遵循实用性、可靠性、灵活性、可扩展性、经济性等原则。
（2）设计方案：根据设计原则，制定了实验楼综合布线系统的设计方案，包括布线方案、设备选型、施工工艺等。
3. 综合布线材料及设备实验楼综合布线系统中，常用的材料有：双绞线、光纤、接头、配线架、插座等；设备有：交换机、路由器、防火墙、网络分析仪等。
综合布线虚拟仿真实验设计

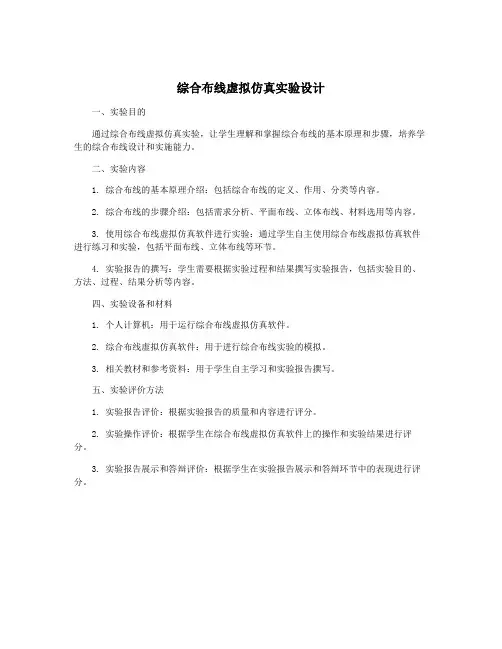

综合布线虚拟仿真实验设计
一、实验目的
通过综合布线虚拟仿真实验，让学生理解和掌握综合布线的基本原理和步骤，培养学生的综合布线设计和实施能力。
二、实验内容
1. 综合布线的基本原理介绍：包括综合布线的定义、作用、分类等内容。
2. 综合布线的步骤介绍：包括需求分析、平面布线、立体布线、材料选用等内容。
3. 使用综合布线虚拟仿真软件进行实验：通过学生自主使用综合布线虚拟仿真软件进行练习和实验，包括平面布线、立体布线等环节。
4. 实验报告的撰写：学生需要根据实验过程和结果撰写实验报告，包括实验目的、方法、过程、结果分析等内容。
四、实验设备和材料
1. 个人计算机：用于运行综合布线虚拟仿真软件。
2. 综合布线虚拟仿真软件：用于进行综合布线实验的模拟。
3. 相关教材和参考资料：用于学生自主学习和实验报告撰写。
五、实验评价方法
1. 实验报告评价：根据实验报告的质量和内容进行评分。
2. 实验操作评价：根据学生在综合布线虚拟仿真软件上的操作和实验结果进行评分。
3. 实验报告展示和答辩评价：根据学生在实验报告展示和答辩环节中的表现进行评分。
综合布线测试实验报告(3篇)
第1篇一、实验目的本次实验旨在通过实际操作，了解和掌握综合布线系统的测试方法、测试工具的使用，以及测试过程中的注意事项。
通过实验，加深对综合布线系统理论知识的理解，提高实际操作能力，为以后从事网络工程等相关工作打下基础。
二、实验内容1. 实验设备- 综合布线测试仪：FLUKE DSP-4000系列- 双绞线：Cat.6- 光纤：单模或多模- 网络设备：交换机、路由器等- 网络线缆：RJ45网线、光纤跳线等2. 实验步骤- 测试准备1. 确认实验环境，包括设备、线缆等。
2. 根据实验要求，搭建测试网络。
3. 检查设备是否正常工作。
- 双绞线测试1. 使用FLUKE DSP-4000系列测试仪，对双绞线进行测试。
2. 测试项目包括：接线图、电阻、长度、传输延迟、衰减、串扰等。
3. 将测试结果与设计要求进行对比，判断测试是否合格。
- 光纤测试1. 使用FLUKE DSP-4000系列测试仪，对光纤进行测试。
2. 测试项目包括：信号衰减、连接损耗、插入损耗、反射损耗等。
3. 将测试结果与设计要求进行对比，判断测试是否合格。
- 测试结果分析1. 分析测试结果，找出存在的问题。
2. 对比设计要求，分析问题产生的原因。
3. 提出改进措施，确保布线系统正常运行。
三、实验结果与分析1. 双绞线测试结果- 本次实验测试了10条Cat.6双绞线，测试结果如下：- 接线图：10条线缆接线正确，无短路、开路等问题。
- 电阻：10条线缆电阻均在标准范围内。
- 长度：10条线缆长度均在设计要求范围内。
- 传输延迟：10条线缆传输延迟均在标准范围内。
- 衰减：10条线缆衰减均在标准范围内。
- 串扰：10条线缆串扰均在标准范围内。
- 结论：双绞线测试结果合格，满足设计要求。
2. 光纤测试结果- 本次实验测试了5条光纤，测试结果如下：- 信号衰减：5条光纤信号衰减均在设计要求范围内。
- 连接损耗：5条光纤连接损耗均在设计要求范围内。
综合布线实验报告
综合布线实验报告实验目的：通过对综合布线实验的研究和实际操作，学习并掌握网络综合布线的基本原理和操作技能，了解综合布线的作用和应用。
实验设备：1.计算机（带有网卡）2.网线3.网线测试仪4.网络交换机5.综合布线模型实验步骤：1.首先，确定综合布线模型的结构，包括机房、楼层、工位位置等。
然后在模型上进行标示。
2.将网络交换机连接到机房主干网上，通过网线将交换机与机房内的各个楼层连接起来。
3.在各个楼层上部署网络插座。
首先，在机房上方的天花板上预留网线托槽，并将网线从机房走向各个楼层。
然后，根据楼层的具体布局，在每个位置放置相应数量的网络插座。
4.安装网络插座。
首先，使用钻孔机在墙壁上钻孔，并使用批刀将电线槽嵌入墙壁中。
然后，将插座安装在电线槽上，以便将来插入网线。
5.将综合布线模型中的终端设备（如电脑）与网络插座连接起来。
使用网线将终端设备的网卡与对应的网络插座连接，确保网络连通。
6.进行网络连通测试。
使用网线测试仪对已连接的网线进行测试，确保其质量良好。
如果有质量问题，则需要重新安装或更换网线。
7.配置网络交换机进行网络管理。
通过配置交换机，设置网络的IP 地址、子网掩码、网关等参数，以确保网络正常工作。
实验结果和分析：通过实验，我们成功地完成了综合布线模型的构建，并且网络连通测试结果良好。
通过网络交换机的配置，我们能够对网络进行管理和维护，确保网络的安全和正常运行。
综合布线的作用和应用：综合布线在现代企业的网络建设和维护中起到了重要作用。
它不仅在建筑物内提供高速、稳定的网络连接，还为企业内部的各个部门提供了良好的信息互通平台。
综合布线可广泛应用于办公楼、工厂、商场等场所，为企业提供了高效的网络服务。
综合布线的优势在于其可靠性和易维护性。
由于其结构合理，使用寿命长，并且采用了标准化的设计和连接方式，综合布线的故障率较低，并且一旦出现问题，维修和更换也比较容易。
综合布线能够满足企业对网络带宽和数据传输速度的需求，提高工作效率和信息处理能力。
综合布线虚拟仿真实验设计
综合布线虚拟仿真实验设计一、实验目的本实验旨在通过虚拟仿真的方式，让学生了解并掌握综合布线的原理、方法和技巧，培养学生的实际操作能力和解决问题的能力，提高学生在实际工作中的综合布线技术水平。
二、实验原理1. 综合布线的定义综合布线是指将计算机网络中的数据、语音和视频等各种信号集成到一个统一的布线系统中，以传输和控制各种通信信号的技术和方法。
综合布线可分为水平布线和垂直布线两种。
水平布线主要负责建筑物内部各部门之间的通信，包括工作区、水平配线间、水平主干线和总配线间等；垂直布线主要负责建筑物之间的通信，包括楼与楼之间的通信、楼与总部之间的通信等。
综合布线的设备主要包括光纤、网络交换机、路由器、配线架、配线模块等。
三、实验内容1. 实验环境的搭建搭建一个虚拟网络环境，包括几个建筑物和各种设备，如服务器、工作站、打印机等。
根据实际需求，合理规划综合布线的结构和布置，包括水平布线和垂直布线的划分、布线路径和布线设备的选择等。
根据规划设计，进行综合布线的实施工作，包括光纤的敷设、配线架的安装和设备的连接等。
对已实施的综合布线进行测试和调试工作，确保信号传输的稳定和可靠，包括光纤的连接状态、路由器和交换机的配置等。
四、实验步骤使用网络模拟软件，搭建一个虚拟网络环境，包括多个建筑物和各种设备，模拟实际的布线情况。
4. 综合布线测试和调试五、实验效果评估通过实验，评估学生对综合布线的理解和掌握程度，包括布线规划的准确性、布线实施的合理性和布线测试的可靠性等。
六、实验结果分析根据实验结果，分析学生在综合布线方面的优点和不足之处，并提出相应的改进措施和建议，以便进一步改善学生的综合布线技术水平。
七、实验拓展学生可以通过增加虚拟网络的规模和复杂度来进行拓展，加深对综合布线原理和方法的理解和运用能力。
综合布线 实验报告
综合布线实验报告
《综合布线实验报告》
实验目的：通过综合布线实验，掌握综合布线的基本原理和操作技能，提高网
络布线的质量和效率。
实验设备：网线、网线工具、综合布线工具、交换机等网络设备。
实验步骤：
1. 准备工作：确认实验设备齐全，检查网线和工具是否完好，保证实验环境安全。
2. 网线剥皮：使用网线工具将网线的外皮剥开，露出内部的8根绞线。
3. 网线排线：按照568A或568B的排线标准，将8根绞线依次排列并固定在网线插头上。
4. 插头压接：使用综合布线工具将网线插头和绞线牢固地连接起来，并确保插
头的金属接触部分完好无损。
5. 测试连接：将已布线的网线插入交换机或其他网络设备中，使用网络测试仪
对连接进行测试，确保连接质量良好。
实验结果：经过综合布线实验，实验者掌握了网线剥皮、排线、插头压接等基
本操作技能，成功完成了网络布线的连接，并且通过测试仪对连接进行了测试，保证了连接的质量和稳定性。
实验结论：通过本次实验，实验者对综合布线有了更深入的理解和掌握，提高
了网络布线的质量和效率，为今后的网络布线工作打下了坚实的基础。
综合布线实验是网络工程技术中的重要环节，通过实验的学习和实践，可以提
高网络布线的质量和效率，为网络通信的稳定性和可靠性提供保障。
希望通过
本次实验报告的分享，能够对大家有所启发和帮助。
综合布线实验报告
综合布线实验报告一、实验目的本实验的主要目的是通过对综合布线的实验操作，深入了解综合布线的原理和技术，掌握实际应用中的布线方法和步骤，培养学生综合分析和问题解决的能力。
二、实验器材及设备1. 计算机2. 网线3. 布线工具包（包括电缆剥线器、模块插座、钳子等）4. 网线测试仪三、实验原理综合布线是指将建筑物内的各种信息传输系统（如数据网络、电话网络等）通过一套统一的布线系统进行集成和管理的技术。
综合布线通常分为水平布线和垂直布线两部分。
水平布线是指从局域网机房到建筑物内各个工作区的布线系统，包括各种信息传输介质的布线，如网线、光纤等。
垂直布线是指从建筑物内各个工作区到楼上的总线室或通信机房的布线系统，也包括各种信息传输介质的布线。
综合布线的好处在于方便管理、易于维护和灵活扩展。
通过统一的布线系统，可以更好地组织和管理信息传输系统，减少了维护和管理的难度。
同时，综合布线还能够灵活扩展，满足不同需求的变化。
四、实验内容和步骤1. 实验准备a. 将计算机连接到局域网机房的网线上。
b. 打开计算机，确保能够正常上网。
2. 水平布线实验a. 使用电缆剥线器将网线两端的外护套剥离，并清理内部线芯。
b. 根据所需长度，将网线剪断，并插入模块插座中。
c. 根据布线计划，将网线插座连接到配线架上。
d. 使用网线测试仪对布线结果进行测试，确保连接正常。
3. 垂直布线实验a. 在建筑物内选择适当位置，设置总线室或通信机房。
b. 将各个工作区的网线插座连接到总线室或通信机房的配线架上。
c. 使用网线测试仪对布线结果进行测试，确保连接正常。
五、实验结果经过实验操作，我们成功完成了综合布线的实验。
通过网线连接计算机到局域网机房的水平布线和连接工作区到总线室的垂直布线，我们成功搭建了一个统一的布线系统。
使用网线测试仪对布线结果进行测试时，所有连接都正常。
六、实验总结通过本次实验，我们全面了解了综合布线的原理和技术，并掌握了实际应用中的布线方法和步骤。
综合布线实习报告总结
综合布线实习报告总结（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、实习报告、活动方案、规章制度、心得体会、合同协议、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work summaries, internship reports, activity plans, rules and regulations, personal experiences, contract agreements, documentary evidence, teaching materials, complete essays, and other sample essays. If you would like to learn about different sample formats and writing methods, please pay attention!综合布线实习报告总结综合布线实习报告总结模板5篇综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件以及电气保护设备等。
综合布线综合实训报告(3篇)
第1篇一、实训背景随着信息技术的飞速发展，计算机网络已经成为现代企业、机关、学校等机构不可或缺的基础设施。
综合布线作为计算机网络建设的基础，其质量和性能直接影响到整个网络的稳定性和可靠性。
为了提高学生的实际操作能力，加强理论知识与实践技能的结合，我们开展了综合布线综合实训课程。
本次实训旨在使学生掌握综合布线的基本原理、设计方法、施工工艺和测试技术，为今后从事网络工程建设和维护工作打下坚实的基础。
二、实训目的1. 理解综合布线系统的基本概念、组成和功能。
2. 掌握综合布线系统的设计原则和设计方法。
3. 熟悉综合布线系统的施工工艺和测试技术。
4. 培养学生实际操作能力和团队协作精神。
三、实训内容本次实训主要包括以下内容：1. 综合布线系统的基本原理和组成2. 综合布线系统的设计原则和方法3. 综合布线系统的施工工艺4. 综合布线系统的测试技术5. 综合布线系统的故障排除四、实训过程1. 综合布线系统的基本原理和组成在实训开始阶段，我们首先学习了综合布线系统的基本原理和组成。
通过教师讲解和资料查阅，我们了解到综合布线系统主要由传输介质、连接设备和通信设备三部分组成。
传输介质包括双绞线、同轴电缆、光纤等；连接设备包括配线架、跳线、接插件等；通信设备包括计算机、交换机、路由器等。
2. 综合布线系统的设计原则和方法在设计阶段，我们学习了综合布线系统的设计原则和方法。
设计原则主要包括实用性、可靠性、灵活性、经济性、可扩展性等。
设计方法主要包括以下步骤：（1）需求分析：了解用户需求，确定综合布线系统的规模和功能。
（2）系统设计：根据需求分析，选择合适的传输介质、连接设备和通信设备。
（3）布线方案设计：确定布线路径、布线方式、布线数量等。
（4）施工图设计：绘制详细的施工图，包括布线路径、布线方式、设备位置等。
3. 综合布线系统的施工工艺在施工阶段，我们学习了综合布线系统的施工工艺。
主要包括以下步骤：（1）现场勘察：了解现场环境，确定施工方案。
综合布线实验报告
综合布线实验报告综合布线实验报告一、引言综合布线是现代通信网络中不可或缺的一环，它负责将各种数据和信号传输到目标设备，为企业和机构提供高效的通信和数据传输能力。
本实验旨在通过对综合布线的实践操作，探索其原理和应用，并对实验结果进行分析和总结。
二、实验目的1. 了解综合布线的基本原理和技术要求；2. 掌握综合布线的实际操作方法；3. 分析和评估综合布线的性能和可靠性。
三、实验过程1. 实验准备在开始实验前，我们首先对实验所需的材料和设备进行了准备。
包括光纤、网线、插座、面板等。
同时，我们还查阅了相关资料，了解了综合布线的基本原理和要求。
2. 实验操作我们按照实验指导书的要求，进行了综合布线的实际操作。
包括光纤的连接、网线的插拔、插座的安装等。
在操作过程中，我们严格按照规范进行，确保布线的正确性和可靠性。
3. 实验测试完成布线后，我们对布线的性能进行了测试。
包括信号传输速度、信号强度等方面的测试。
通过测试结果，我们可以评估布线的质量和可靠性，并对其进行优化和改进。
四、实验结果与分析通过实验测试，我们得到了一系列数据和结果。
根据数据分析，我们可以得出以下结论：1. 综合布线的质量和可靠性对通信网络的性能有着重要影响。
合理的布线方案和优质的材料可以提高信号传输的速度和稳定性。
2. 在实际操作中，综合布线需要严格遵循规范和标准，确保布线的正确性和可靠性。
任何疏忽和错误都可能导致布线故障和性能下降。
3. 综合布线的优化和改进是一个持续的过程。
通过不断的测试和评估，我们可以发现问题并进行相应的改进，提高布线的性能和可靠性。
五、实验总结通过本次实验，我们深入了解了综合布线的原理和应用，并掌握了实际操作的方法。
同时，通过实验结果的分析和总结，我们对综合布线的性能和可靠性有了更深入的认识。
综合布线作为现代通信网络的重要组成部分，其质量和可靠性对整个网络的性能有着重要影响。
因此，我们在实际应用中需要严格遵循规范和标准，不断优化和改进布线方案，提高通信网络的性能和稳定性。
综合布线实训墙实验报告
一、实验目的本次实验旨在通过实际操作，让学生掌握综合布线的基本原理、设计方法、施工技术以及测试验收标准，提高学生的实际操作能力和工程实践能力。
二、实验内容1. 综合布线系统设计（1）根据实验要求，设计一个包含语音、数据、视频等功能的综合布线系统。
（2）绘制综合布线系统图，标注各个子系统的功能、设备型号、端口数量等。
（3）根据设计要求，选择合适的布线材料、设备、施工工艺等。
2. 综合布线施工（1）按照设计图纸，进行布线施工，包括线缆布放、桥架安装、设备连接等。
（2）在施工过程中，注意遵守相关规范和标准，确保施工质量。
（3）对施工过程中出现的问题进行分析、解决，提高施工效率。
3. 综合布线测试与验收（1）使用测试仪器对布线系统进行测试，包括链路测试、信道测试等。
（2）根据测试结果，分析问题，查找原因，对不合格的链路进行修复。
（3）完成测试后，进行验收，确保综合布线系统符合设计要求。
三、实验步骤1. 熟悉实验设备和工具，包括布线材料、设备、测试仪器等。
2. 根据实验要求，设计综合布线系统，绘制系统图。
3. 选择合适的布线材料、设备、施工工艺等。
4. 按照设计图纸，进行布线施工。
5. 使用测试仪器对布线系统进行测试。
6. 分析测试结果，查找问题，修复不合格链路。
7. 完成测试后，进行验收。
四、实验结果与分析1. 实验结果本次实验成功完成了一个包含语音、数据、视频等功能的综合布线系统。
在测试过程中，大部分链路测试合格，部分链路因施工不规范或材料质量问题导致测试不合格。
2. 实验分析（1）在设计阶段，充分考虑了实际应用需求，选择了合适的布线材料、设备、施工工艺等。
（2）在施工过程中，严格按照规范和标准进行施工，确保施工质量。
（3）在测试过程中，发现部分链路不合格，经分析，主要原因是施工不规范、材料质量问题等。
五、实验总结1. 通过本次实验，使学生掌握了综合布线的基本原理、设计方法、施工技术以及测试验收标准。
信道综合布线实验报告
信道综合布线实验报告1.了解信道综合布线的原理和方法；2.掌握信道综合布线的实施步骤；3.熟悉信道综合布线的测试和调试方法。
实验仪器：1.信号发生器；2.示波器；3.数字万用表；4.信号源。
实验原理：信道综合布线是指在一定长度范围内，通过布线设计和调试，使所传输的信号能够保持原有的质量和性能的一种布线技术。
实验步骤：1.确定布线的类型，包括传输速率、传输距离等参数；2.选择合适的传输介质和连接器类型；3.制定布线计划，包括布线路径、信号传输方向等；4.根据布线计划进行布线，包括安装连接器、光纤等；5.进行布线的测试和调试，包括信号的测试和传输质量的测试；6.根据测试结果调整布线方案，并进行相应的调试。
实验结果：1.成功完成了信道综合布线实验；2.信号传输质量良好，没有出现丢包、信号衰减等现象；3.通过测试和调试，对布线方案进行了优化，提高了信号传输的稳定性和可靠性。
实验分析：信道综合布线是保证信号传输质量的关键环节，有效的布线方案可以确保信号的稳定传输和高质量的接收。
本实验中，我们根据实际需求选择了合适的布线类型和介质，并根据布线计划进行了布线。
通过测试和调试，我们发现原先的布线方案存在一些问题，如信号衰减较大、传输距离有限等，因此我们对布线方案进行了优化。
通过调整光纤长度、更换连接器等措施，最终成功提高了信号传输的稳定性和可靠性。
实验总结：信道综合布线是一项非常重要的技术，它直接影响信号传输的质量和性能。
通过本次实验，我们了解了信道综合布线的原理和方法，并通过实际操作熟悉了布线的步骤和操作。
我们还学会了如何进行布线的测试和调试，以及根据测试结果对布线方案进行优化。
通过实验，我们深刻认识到合理的布线设计对于保证信号传输的质量和性能的重要性。
在今后的工作中，我们将继续加强对信道综合布线的掌握，并不断提高布线设计的水平和技术。
以上是信道综合布线实验报告的内容，总计超过1200字。
最新综合布线实验报告
最新综合布线实验报告一、实验目的本次实验旨在掌握综合布线的基本理论和实际操作技能，了解布线系统的设计原则和施工流程，提高对网络布线的理解和实践能力。
二、实验环境1. 实验材料：包括但不限于网线、光纤、配线架、插座、交换机、测试工具等。
2. 实验设备：网络测试仪、光纤熔接机、线缆管理工具等。
3. 实验场地：实验室或指定的模拟环境。
三、实验内容1. 布线系统设计：根据实验要求，设计一套适用于小型办公区域的综合布线系统，包括水平布线子系统、管理子系统、设备间子系统等。
2. 线缆选择与预处理：选择合适的线缆类型（如Cat5e、Cat6等），并进行必要的预处理，如线缆标记、长度测量等。
3. 布线施工：按照设计方案进行线缆铺设，包括走线、固定、连接等步骤，并注意线缆的管理和保护。
4. 系统测试：使用网络测试仪对布线系统进行测试，确保所有连接均符合标准，无故障点。
5. 光纤熔接：对于光纤布线部分，需要进行光纤的清洁、切割、熔接等操作，并进行光纤损耗测试。
四、实验步骤1. 设计阶段：分析办公区域的网络需求，设计布线拓扑结构，确定线缆路径和设备位置。
2. 材料准备：根据设计方案，准备所需的线缆和配件。
3. 施工阶段：按照设计方案和施工标准，进行线缆铺设和设备安装。
4. 测试阶段：完成布线后，使用专业测试工具对系统进行全面测试，记录测试结果。
5. 问题排查：对于测试中发现的问题，进行排查和修复，确保系统稳定运行。
6. 系统优化：根据测试结果和实际使用情况，对布线系统进行必要的调整和优化。
五、实验结果与分析1. 测试结果显示，所有线缆连接均符合TIA/EIA标准，网络性能稳定。
2. 光纤熔接损耗在允许范围内，信号传输质量良好。
3. 通过本次实验，加深了对综合布线系统设计和施工流程的理解，提高了实际操作能力。
六、实验结论通过本次综合布线实验，我们成功地设计并实施了一个小型办公区域的网络布线系统。
实验过程中，我们学习了如何根据实际需求进行系统设计，选择合适的线缆和设备，以及如何进行规范的施工和测试。
综合布线 实验报告
综合布线实验报告综合布线实验报告综合布线是现代信息技术领域中非常重要的一项技术，它涉及到网络传输、通信设备连接和数据传输等多个方面。
在本次实验中，我们将探索综合布线的原理和应用，并通过实际操作来验证其性能和效果。
1. 实验目的综合布线作为一种重要的网络基础设施，具有连接稳定、传输速度快、可扩展性强等优点。
本次实验的目的是通过实际操作，了解综合布线的基本原理和技术要点，掌握其正确的安装和调试方法，以及评估其性能和可靠性。
2. 实验材料和设备本次实验所需材料和设备如下：- UTP（Unshielded Twisted Pair）线缆- RJ45模块插座- 网线测试仪- 万用表- 网络交换机3. 实验步骤3.1 线缆制作首先，我们需要根据实际需求来制作线缆。
使用UTP线缆剥离工具，剥离线缆外皮，并将每对线对的绝缘层剥离。
然后，按照T568B标准，将线对分别插入RJ45模块插座中的对应插槽内。
最后，使用压线钳将线缆和插座固定在一起。
3.2 连接测试完成线缆制作后，我们需要使用网络测试仪来测试连接的质量和稳定性。
将一端的线缆插入测试仪的发送端口，将另一端插入接收端口。
然后，启动测试仪进行连接测试。
测试仪会通过发送和接收信号来评估连接的质量，包括传输速度、信号干扰等。
3.3 安装和调试在完成线缆连接测试后，我们需要将线缆连接到网络交换机上。
首先，确认交换机的端口类型和线缆类型相匹配。
然后，将线缆插入交换机的端口，并确保连接牢固。
最后，通过检查交换机的指示灯来确认连接是否成功。
4. 实验结果通过实验，我们得出了以下结论：- 综合布线可以提供稳定、高速的网络连接，适用于各种场景和应用。
- 正确的线缆制作和连接方式对综合布线的性能和可靠性至关重要。
- 网络测试仪可以帮助我们评估连接的质量和稳定性，及时发现和解决问题。
5. 实验总结综合布线是现代信息技术中不可或缺的一项技术，它在网络传输和通信设备连接方面发挥着重要作用。
最新综合布线实验实验报告
最新综合布线实验实验报告实验目的：1. 掌握综合布线系统的设计原则和标准。
2. 学习并实践综合布线系统的安装过程。
3. 理解综合布线系统在现代通信网络中的应用。
实验环境：1. 实验室环境，包括足够的空间进行布线操作。
2. 网络布线工具，如RJ-45插头、打线器、线缆测试仪等。
3. 各类线缆，包括铜轴电缆、光纤电缆等。
4. 网络设备，如交换机、路由器、配线架等。
实验步骤：1. 根据EIA/TIA-568标准，设计综合布线系统的拓扑结构。
2. 准备所需材料和工具，并确保它们处于良好状态。
3. 按照设计图进行线缆铺设，注意避免线缆过度弯曲或拉扯。
4. 使用RJ-45插头和打线器对铜轴电缆进行端接。
5. 对光纤电缆进行清洁和连接，确保光纤接口无损伤。
6. 将端接好的线缆连接到配线架和网络设备上。
7. 使用线缆测试仪对布线系统进行测试，确保所有连接均正确无误。
8. 记录布线过程中遇到的问题及解决方案。
实验结果：1. 成功设计并实施了一个符合EIA/TIA-568标准的综合布线系统。
2. 所有线缆均已正确铺设并端接，无明显损伤。
3. 测试结果显示，所有网络连接均正常，传输速率和信号质量均达到预期标准。
4. 实验过程中发现的问题包括线缆长度预估不足和部分区域线缆布局不合理，已通过调整和优化解决。
实验分析：1. 综合布线系统的设计和实施需要严格按照标准进行，以确保网络的稳定性和可靠性。
2. 实验中发现的问题强调了前期规划的重要性，包括线缆长度的准确测量和布线路由的合理规划。
3. 线缆测试是确保系统质量的关键步骤，可以及时发现并解决潜在的连接问题。
实验结论：通过本次实验，我们深入了解并实践了综合布线系统的设计与安装过程。
实验结果表明，遵循正确的布线标准和步骤，可以有效地建立一个高效、可靠的网络布线系统。
同时，实验也提高了我们解决实际问题的能力，为未来的网络工程实践打下了坚实的基础。
教室综合布线实验报告
教室综合布线实验报告实验目的本实验旨在通过对教室综合布线的设计和实施，实现对教室内各种设备的有序连接，提高教室的网络传输效率和管理能力。
实验设计1. 教室平面布局：根据实际教室平面大小和设备分布需求，设计出合理的综合布线方案。
2. 网络设备选择：选择适合实验需求的网络交换机、路由器等硬件设备。
3. 电缆材料选择：根据需求选择合适的网络电缆，如Cat-5、Cat-6等。
4. 电缆铺设：将电缆按照设计方案进行有序布局，确保电缆的走向清晰，避免交叉干扰。
5. 连接设备：将各个设备用合适的连接线与交换机或路由器相连。
6. 网络配置：对交换机和路由器进行相应配置，确保网络的正常运行和管理。
实验步骤步骤一：教室平面布局设计根据教室的平面图，合理规划教室内设备放置位置和连接方式，确定综合布线方案。
步骤二：网络设备选择选择适合实验需求的交换机和路由器。
根据教室规模和设备数量，选用端口充足、功能稳定的设备。
步骤三：电缆材料选择选择合适的网络电缆材料，根据需求选择Cat-5、Cat-6等不同规格的电缆，确保网络传输质量。
步骤四：电缆铺设按照设计方案，在教室内有序地铺设电缆，注意电缆的走向和排列，避免交叉干扰。
步骤五：连接设备将电缆与各个设备用合适的连接线连接起来，确保连接的质量和稳定性。
步骤六：网络配置对交换机和路由器进行相应的配置，设置网络的参数，确保网络的正常运行和管理。
实验结果通过实验，我们成功完成了教室综合布线的设计和实施，达到了预期的目标。
经过测试，教室内设备间的连接质量良好，网络传输速度快，能够满足各类网络应用的需求。
实验总结通过本次教室综合布线实验，我们深入了解了综合布线的原理和实施过程。
合理的布线方案，选择适当的网络设备和电缆材料，以及正确的连接和配置，能够在保证网络质量的同时提高教室的管理能力。
同时，本实验也让我们认识到综合布线对于网络传输效率和设备管理的重要性，为今后的工作和学习提供了宝贵的经验。
综合布线实验实验报告（大全五篇）
综合布线实验实验报告（大全五篇）第一篇：综合布线实验实验报告综合布线与网络工程——大学生活动中心综合布线方案专业：班级：学号：姓名：目录/ 21 目录---------------------------------------------------1一、需求分析 ---------------------------------------------51.1 信息需求的类型------------------------------------51.2 信息点数量。
--------------------------------------5二、设计方案 -------------------------------------------62.1 总体思路（设计原则）------------------------------62.2 总体结构------------------------------------------72.3 宿舍布线系统的设计--------------------------------72.3.1 工作区子系统--------------------------------82.3.2 水平子系统----------------------------------82.3.3 管理子系统----------------------------------82.3.4 干线子系统----------------------------------92.3.5 设备间子系统--------------------------------92.4 采用线缆类型及各系统材料配置---------------------92.4.1 水平子系统---------------------------------102.4.2 工作区子系统-------------------------------112.4.3 设备间-------------------------------------122.5 产品选型-----------------------------------------12/ 21 三.施工方案说明-----------------------------------------153.1 工作区子系统安装--------------------------------153.2 水平区子系统安装--------------------------------17四、系统调试及验收 --------------------------------------174.1 布线标准-----------------------------------------174.2 水平管理子系统安装------------------------------184.3 施工要求标准------------------------------------184.4 垂直主干子系统安装------------------------------194.5 设备间子系统安装--------------------------------204.6 施工要求标准-------------------------------------204.7 验收--------------------------------------------21题目：大学生活动中心综合布线方案以我校校园网为对象，分析武昌分校校园网综合布线系统各子系统构成、综合布线设计方案（各子系统设计方法）、线材选择、施工方法、以及系统验收等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一网络模块原理端接与双绞线跳线的制作（2学时）1. 实验目的：1）掌握网络线的色谱、剥线方法、预留长度和压接顺序。
2）掌握RJ45水晶头和网络跳线的制作方法和技巧。
3）掌握通信配线架模块的端接原理和方法，常见端接故障的排除。
4）掌握各种RJ45水晶头和网络跳线的测试方法。
5）掌握网络线压接常用工具和操作技巧。
2. 实验要求：1）完成网络线的两端剥线，不允许损伤线缆铜芯，长度合适。
2）每人完成2根网络跳线制作，共计压接4个RJ45水晶头。
3）每人完成2根网线的两端端接，共端接32芯线，4）要求压接方法正确，每次压接成功，压接线序检测正确，正确率100%。
5）排除端接中出现的开路、短路、跨接、反接等常见故障。
6）2—3人一组，2课时完成。
3. 实验设备、材料和工具：1）网络配线实训装置。
2）每组RJ45水晶头4—6个，500mm网线4—6根。
3）剥线器1把，压线钳1把，打线钳1把，钢卷尺1个。
4. 实验原理：因为每根双绞线有8芯，每芯都有外绝缘层，如果像电气工程那样将每芯线剥开外绝缘层直接拧接或者焊接在一起时，不仅工程量大，而且将严重破坏双绞节距，因此在网络施工中不能采取电工式接线方法。
综合布线系统配线端接的基本原理是，将线芯用机械力量压入两个刀片中，在压入过程中刀片将绝缘护套划破与铜线芯紧密接触，同时金属刀片的弹性将铜线芯长期夹紧，从而实现长期稳定的电气连接。
RJ45头的端接原理为：利用压线钳的机械压力使RJ45头中的刀片首先压破线芯绝缘护套，然后再压入铜线芯中，实现刀片与线芯的电气连接。
每个RJ45头中有8个刀片，每个刀片与1个线芯连接。
在双绞线网线制作过程中，压线钳是最主要的制作工具，如图1-1所示。
一把钳子包括了双绞线切割、剥离外护套、水晶头压接等多种功能。
网络模块端接原理为：利用打线钳的压力将8根线逐一压接到模块的8个接线口，同时裁剪掉多余的线头。
在压接过程中刀片首先快速划破线芯绝缘护套，与铜线芯紧密接触实现刀片与线芯的电气连接，这8个刀片通过电路板与RJ45口的8个弹簧连接。
单对110型打线工具使用时只需要简单地在手柄上推一下，就能完成将导线卡接在模块中，完成端接过程。
如图1-2所示。
图1-1 RJ45压线钳图1-2 单对110打线钳使用打线工具时，必须注意以下事项：用手在压线口按照线序把线芯整理好，然后开始图1-4 模块原理端接图1-3跳线测试 压接，压接时必须保证打线钳方向正确，有刀口的一边必须在线端方向，正确压接后，刀口会将多余线芯剪断。
否则，会将要用的网线铜芯剪断或者损伤。
打线钳必须保证垂直，突然用力向下压，听到“咔嚓”声，配线架中的刀片会划破线芯的外包绝缘外套，与铜线芯接触。
5. 实验步骤：一、双绞线跳线的制作与测试 1. 双绞线跳线的制作1）首先剪裁掉端头破损的双绞线，使用专门的剥线剪或者压线钳沿双绞线外皮旋转一圈，剥去约30毫米的外绝缘护套。
特别注意不能损伤8根线芯的绝缘层，更不能损伤任何一根铜线芯。
2）将端头已经抽去外皮的双绞线按照对应颜色拆开成为4对单绞线。
拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径。
3）将4对单绞线分别拆开。
双绞线的接头处拆开线段的长度不应超过20毫米，压接好水晶头后拆开线芯长度必须小于14毫米，过长会引起较大的近端串扰。
4）把4对单绞线分别拆开，同时将每根线轻轻捋直，按照568B 线序水平排好，在排线过程中注意从线端开始，至少10mm 导线之间不应有交叉或者重叠。
568B 线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
5）剪齐线端把整理好线序的8根线端头一次剪掉，留14毫米长度。
6）一只手以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住。
另一只手捏住双绞线外面的绝缘护套，缓缓用力，将白橙线对准第一个刀片插入8芯双绞线，每芯线必须对准一个刀片，插入RJ45水晶头内，保持线序正确，而且一定要插到底。
然后放入压线钳对应的刀口中，用力一次压紧。
重复第一步到第五步，完成另一端水晶头制作，这样就完成了一根网络跳线了。
7）重复以上操作，完成全部2根跳线的制作。
2. 双绞线跳线的测试把跳线两端RJ45头分别插入测试仪上下对应的插口中，观察测试仪指示灯闪烁顺序。
568B 线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
如果跳线线序和压接正确时，上下对应的8组指示灯会按照1-1，2-2，3-3，4-4，5-5，6-6，7-7，8-8顺序轮流重复闪烁。
如图1-3所示。
如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
二、网络模块原理端接1）取出网线。
利用剥线器将双绞线一端剥去外绝缘护套2cm ，在剥护套过程中不能对线芯的绝缘层或者线芯造成损伤或者破坏。
2）按照对应颜色拆开4对单绞线，拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径，不能强行拆散或者硬折线对，造成比较小的曲率半径。
3）将4对单绞线分别拆开。
4）打开网络压接线实验仪电源。
5）按照线序放入端接口并且端接。
首先将网线一端的8根线放入实验仪下边对应接线口，然后逐一压接到连接块的刀口中，实现电气连接。
端接顺序按照568B从左到右依次为“白橙、橙、白绿、蓝、白蓝、绿、白棕、棕”。
6）重复上一步程序，将网线另一端8芯线逐一压接到实验仪上边对应的连接块刀口中，实现电气连接。
7）在端接每根线时，注意观察对应的指示灯，如果端接正确时，对应的指示灯直观显示，如果出现错误时对应的指示灯也会立即显示，及时排除端接过程中出现的故障。
也可以人为模拟故障。
8）重复以上操作，完成另一根网线的端接。
在压接过程中，必须仔细观察对应的指示灯，如果压接完线芯，对应指示灯不亮时，说明上下两排中，有1芯线没有压接好，必须重复压接，直到指示灯亮。
压接完线芯，对应指示灯不亮，而有错位的指示灯亮时，表明上下两排中，有1芯线序压错位，必须拆除错位的线芯，重复在正确位置压接，直到对应的指示灯亮。
如图1-4所示。
6. 思考题：1）写出网络线8芯色谱和568B端接线顺序。
2）写出RJ45水晶头端接线的原理。
3）总结出网络跳线制作方法和注意事项。
4）写出模块端接原理。
实验二配线架、跳线架的端接及永久链路测试（2学时）1. 实验目的：1) 熟练掌握RJ45网络配线架模块端接方法。
2) 熟练掌握通信跳线架模块端接方法。
3) 掌握永久链路测试技术。
4）掌握常用工具和操作技巧。
2. 实验要求：1）完成每人1根网线的端接，一端RJ45水晶头端接，另一端通信跳线架模块的端接。
2）完成每人1根网线的端接，一端网络配线架模块端接，另一端通信跳线架模块的端接。
3）完成每人1根网线的端接，一端网络配线架模块端接，另一端通信跳线架模块下层端接。
4）完成每人1根网线的端接，两端与两个通信跳线架模块上层端接。
5）完成1个网络永久链路，每个链路端接6次48芯线。
6）排除端接中出现的开路、短路、跨接、反接等常见故障。
7）2—3人一组，2课时完成。
3. 实验设备、材料和工具：1）网络配线实训装置。
2）每组RJ45水晶头6—9个，500mm网线6—9根。
3）剥线器1把，压线钳1把，打线钳1把，钢卷尺1个。
4. 实验原理： 同实验一。
5. 实验步骤：一、RJ45网络配线架端接1）取出2根网线，打开压接线实验仪电源。
2）完成第一根网线端接， 网线一端进行RJ45水晶头端接，另一端与通信跳线架模块的端接。
3）完成第二根网线端接，形成链路。
把网线一端与配线架模块端接，另一端与通信跳线架模块端接，这样就形成了一个网络链路，对应指示灯直观显示线序。
4）端接过程中，仔细观察指示灯，及时排除端接中出现的开路、短路、跨接、反接等常见故障。
如图2-1所示。
5）重复以上步骤完成另一网络链路的网线端接。
二、110型通信跳线架端接1）在RJ45网络配线架端接的基础上，拆下通信跳线架模块上层端接线，剪头，重新剥线，与110型通信跳线架模块下层端接，并且压接好5对连接块。
2）取出第三根网线完成端接，把两端分别与两个通信跳线架模块的上层及连接块端接，这样就形成了一个有6次端接的网络链路，对应的指示灯直观显示线序。
如图2-2所示。
3）端接过程中，仔细观察指示灯，及时排除端接中出现的开路、短路、跨接、反接等常见故障。
三、永久链路端接与测试1）按照RJ45水晶头的制作方法，制作第一根网络跳线，两端RJ45水晶头端接，测试合格后将一端插在测试仪下部的RJ45口中，另一端插在配线架RJ45口中。
2）把第二根网线一端按照568B 线序端接在网络配线架模块中，另一端端接在110通信跳线架下层，并且压接好5对连接块。
3）把第三根网线一端端接好RJ45水晶头，插在测试仪上部的RJ45口中，另一端端接在110通信跳线架模块上层，端接时对应指示灯直观显示线序和电气连接情况。
完成上述步骤就形成了有6次端接的一个永久链路，如图2-3所示。
4）测试 压接好模块后，这时对应的8组16个指示灯依次闪烁，显示线序和电气连接情况。
把永久链路的两个RJ45插头插入专业的网络测试仪即可测量出该链路的各技术指标。
6. 思考题：1）写出通信跳线架模块端接线方法。
2）写出网络配线架模块端接线方法3）总结出通信跳线架模块和网络配线架模块的端接注意事项。
4）总结永久链路的端接和施工技术。
图2-2 图2-1212图2-3实验三配线子系统PVC线管的布线（2学时）1．实验目的：1）通过设计配线子系统布线路径和距离的设计，熟练掌握配线子系统的设计。
2）通过线管的安装和穿线等，熟练掌握配线子系统的施工方法。
3）通过核算、列表、领取材料和工具，训练规范施工的能力。
2．实验要求：1）设计一种配线子系统的布线路径和方式，并且绘制施工图。
2）按照设计图，核算实验材料规格和数量，掌握工程材料核算方法，列出材料清单。
3）按照设计图，准备实验工具，列出实验工具清单，独立领取实验材料和工具。
4）独立完成配线子系统线管安装和布线方法，掌握PVC管卡、管的安装方法和技巧，掌握PVC管弯头的制作。
3．实验设备、材料和工具：1）网络综合布线实训装置。
2）Φ20PVC塑料管、管接头、管卡若干；明装塑料底盒、面板、RJ45网络模块若干。
3）压线钳，打线钳，钢卷尺，穿线器，十字头螺丝刀，M6X16十字头螺钉。
4）钢锯，线槽剪，登高梯子，编号标签。
4．实验步骤：1）按示意图3-1及布线路径，使用PVC线管设计一种从信息点到楼层机柜的配线子系统，并且绘制施工图。
2-3人成立一个项目组，选举项目负责人，每人设计一种配线子系统布线图，并且绘制图纸。
项目负责人指定1种设计方案进行实验。
