autocad动态块(超全教程!含基础动态块制作视频!!)
AutocadvbA初级教程（13）块操作
Autocad vbA初级教程(13) 块操作定义块方法：Set blocksobj=ThisDrawing.Blocks.Add(基点, 块名)把选择集加入块中的方法：ThisDrawing.CopyObjects(选择集,块)插入块方法：0ThisDrawing.ModelSpace.InsertBlock(插入点,块名, X轴比例,Y轴比例,Z轴比例, 旋转角度)画块属性方法：ThisDrawing.ModelSpace.AddAttribute(文字高度,模式,提示字符, 插入点, 显示字符,默认值)一共有五种模式，在输入时会有提示，其中最常用的是“acAttributeModeNormal”普通模式编程思路：1．定义一个空块2．在块中画一段弧（球服衣领）3．画多段线，镜像画出球衣4．画块属性，由于块属性默认的对齐方式是左对齐，而球员号码应该居中，所以必须把块的对齐属性改为居中。
但是当这个属性更改时块属性对齐点会自动归零，所以不得不再次更改对齐点属性5．把多段线和属性复制到块中6．提示用户点选球员位置和姓名7．插入块，修改球衣号码属性、球员姓名属性以下是源码，附有详细的注释，如果有疑问，建议用变量跟踪法研究一下。
Sub team()Dim playerlay As AcadLayer '定义球员图层Dim playerblock As AcadBlock '定义块变量Dim arcc(0 To 2) As Double '圆弧圆心Dim linep1(0 To 2) As Double '线条端点1Dim linep2(0 To 2) As Double '线条端点2Dim pline(0 To 20) As Double '定义队服右侧多段线7个顶点Dim basep(0 To 2) As Double '块基点00Dim playernumberpoint(0 To 2) As Double '块属性插入点Dim mytxt As AcadTextStyle '定义mytxt变量为文本样式Dim blockRef As AcadBlockReference '定义块属性变量Dim Attr3 As V ariant '插入块属性变量Set playerblock = ThisDrawing.Blocks.Add(basep, "球员") '定义一个"球员"的块arcc(0) = 0arcc(1) = 430Call playerblock.AddArc(arcc, 50, ThisDrawing.Utility.AngleToReal(180, 0), 0) '画弧并加入块中0pline(0) = 0pline(1) = 20pline(3) = 1000pline(4) = 20pline(6) = 100pline(7) = 250pline(9) = 125pline(10) = 2070pline(12) = 212pline(13) = 257pline(15) = 112pline(16) = 4300pline(18) = 50pline(19) = 430Set line1 = ThisDrawing.ModelSpace.AddPolyline(pline) '画队服右侧多段线linep2(1) = 1 '镜像轴第二点位于Y轴上任一点Set line2 = line1.Mirror(linep1, linep2) '镜像获得另一半多段线Dim p(0 To 2) As Double '定义坐标变量0 0Set mytxt = ThisDrawing.TextStyles.Add("mytxt") '添加mytxt样式mytxt.fontFile = "c:\windows\fonts\simfang.ttf" '设置字体文件为仿宋体ThisDrawing.ActiveTextStyle = mytxt '将当前文字样式设置为mytxtplayernumberpoint(0) = 0 '块属性位置playernumberpoint(1) = 2000Set attr1 = ThisDrawing.ModelSpace.AddAttribute(100, acAttributeModeNormal, "号码", playernumberpoint, "X", 0) '画块属性0attr1.Alignment = 7 '居中attr1.TextAlignmentPoint = playernumberpoint '重定义对齐点Set attr2 = ThisDrawing.ModelSpace.AddAttribute(100, acAttributeModeNormal, "姓名", playernumberpoint, "", 0) '画块属性attr2.Alignment = 7 '居中Dim objCollection(0 To 3) As Object '创建选择集Set objCollection(0) = line1 '线条1加入选择集Set objCollection(1) = line2 '线条2加入选择集Set objCollection(2) = attr1 '属性1加入选择集0Set objCollection(3) = attr2 '属性2加入选择集Call ThisDrawing.CopyObjects(objCollection, playerblock) '把选择集加入块中For Each element In objCollection '在选择集中进行循环element.Delete '删除线条和属性(此操作并不影响已创建的块)NextSet playerlay = yers.Add("球员") '新建图层playerlay.color = 2 '为黄色ThisDrawing.ActiveLayer = playerlay '将当前图层设置为球员图层Dim p1 As V ariant '块插入点位置For i = 1 To 11 '插入块pstring = CStr(i) & "号球员位置："p1 = ThisDrawing.Utility.GetPoint(, pstring) '点选球员位置坐标nstring = ThisDrawing.Utility.GetString(30, "球员姓名：")Set blockRef = ThisDrawing.ModelSpace.InsertBlock(p1, "球员", 1, 1, 1, 0) '插入块 Attr3 = blockRef.GetAttributes '获取块属性Attr3(0).TextString = CStr(i) '赋值球员号码Attr3(1).TextString = nstring '赋值球员姓名NextEnd Sub。
全套课件-中文版AutoCAD 2020基础教程_完整
10.1.5 分解块
在图形中无论是插入内部图块还是外部图块，由于这些图块属于一个整体， 无法进行必要的修改，给实际操作带来极大不便。这就需要将图块在插入后转 化为定义前各自独立的状态，即分解图块。常用的分解方法有以下两种 。
10.1.6 在位编辑块
在绘图的过程中，有些绘图者常常将已经绘制好的图块插入到当前图形中， 但当插入的图块需要进行修改或所绘图形较为复杂时，如将图块分解后再删除 或添加修改，则很不方便，并且容易发生人为误操作。此时，用户可以利用块 的在位编辑功能使其他对象作为背景或参照，只允许对要编辑的图块进行相应 的修改操作 。
使用AutoCAD可以通过3种方式来创建三维图形，即线架模型方式、曲面模型 方式和实体模型方式。线架模型是一种轮廓模型，它由三维的直线和曲线组成， 没有面和体的特征。曲面模型则用面描述三维对象，不仅定义了三维对象的边 界，而且定义了表面，具有面的特征。实体模型不仅具有线和面的特征，而且 具有体的特征，各实体对象间可以进行各种布尔运算。本章将详细介绍绘制三 维点和线、三维网格、三维实体等三维基础图形的操作方法 。
10.1.7 删除块
在绘制图形的过程中用户若要删除创建的块，可以在命令行中输入 PURGE指令，并按下回车键，此时软件将打开“清理”对话框，该对话框显 示了可以清理的命名对象的树状图 。
10.2设置块
块属性是附属于块的非图形信息，它是块的组成部分。块属性包含了组成 块的名称、对象特征以及各种注释信息。
10.3 动态块
动态块就是将一系列内容相同或相近的图形通过块编辑器将图形创建为块， 并设置块具有参数化的动态特性，通过自定义夹点或自定义特性来操作动态块。 设置动态图块对于常规图块来说具有极大的灵活性和智能性，不仅提高了绘图 的效率，同时也减小了图块库中的块数量 。
创建AutoCAD动态块实例5_查询参数和查询动作的应用(精)

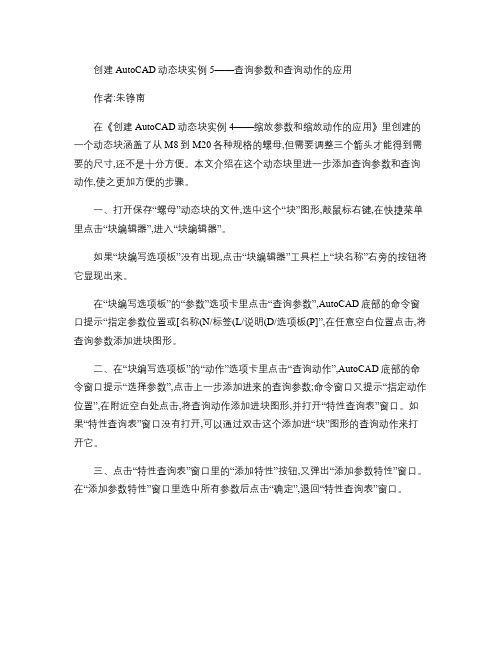

创建AutoCAD动态块实例5——查询参数和查询动作的应用作者:朱铮南在《创建AutoCAD动态块实例4——缩放参数和缩放动作的应用》里创建的一个动态块涵盖了从M8到M20各种规格的螺母,但需要调整三个箭头才能得到需要的尺寸,还不是十分方便。
本文介绍在这个动态块里进一步添加查询参数和查询动作,使之更加方便的步骤。
一、打开保存“螺母”动态块的文件,选中这个“块”图形,敲鼠标右键,在快捷菜单里点击“块编辑器”,进入“块编辑器”。
如果“块编写选项板”没有出现,点击“块编辑器”工具栏上“块名称”右旁的按钮将它显现出来。
在“块编写选项板”的“参数”选项卡里点击“查询参数”,AutoCAD底部的命令窗口提示“指定参数位置或[名称(N/标签(L/说明(D/选项板(P]”,在任意空白位置点击,将查询参数添加进块图形。
二、在“块编写选项板”的“动作”选项卡里点击“查询动作”,AutoCAD底部的命令窗口提示“选择参数”,点击上一步添加进来的查询参数;命令窗口又提示“指定动作位置”,在附近空白处点击,将查询动作添加进块图形,并打开“特性查询表”窗口。
如果“特性查询表”窗口没有打开,可以通过双击这个添加进“块”图形的查询动作来打开它。
三、点击“特性查询表”窗口里的“添加特性”按钮,又弹出“添加参数特性”窗口。
在“添加参数特性”窗口里选中所有参数后点击“确定”,退回“特性查询表”窗口。
在“D1”下方的格子里点击,打开下拉列表,在下拉列表里点选“6.647”,再将光标移到下一格并在下拉列表里点选“8.376”,如此这般将全部参数值添加进输入特性里。
在右侧的查询特性里依次输入“M8”、“M10”、“M12”、“M16”、“M20”。
点击“确定”关闭窗口。
四、分别选中参数“D1”、“D2”、“S”后在“特性选项板”里将“夹点数”设为“0”。
五、点击“关闭块编辑器”,在弹出的对话框里点击“是”,退出“块编辑器”。
一定记得保存文件。
基于AutoCAD 2020动态块的制作
第3期(总第226期)2021年6月机械工程与自动化MECHANICAL ENGINEERING & AUTOMATIONNo. 3Jun.文章编号；1672-6413(2021)03-0083-02基于AutoCAD 2020动态块的制作彭利华(广东省南方技师学院机电工程系，广东韶关512023)摘要：对于一些形状相同但尺寸系列不同的零件，为提高绘图设计效率，采用excel 软件和AutoCAD 协同 来制作动态块，使用时直接插入块后，点选不同型号尺寸即可。
如更换标准系列，可直接在excel 表格中制 作新的数据表格再更新到AutoCAD 动态块的块表中，不需要重新建块，可实现快速制图的目的。
关键词：AutoCAD2020； excel ；动态块；软件协同应用中图分类号：TP31 文献标识码：A0引言在智能制造的大背景下，机械行业各种类型软件 的运用越来越深化，在技工学校或职业院校中，机械专 业开设的软件课程越来越多，教学涉及的深度和广度 逐步加大。
在各类软件中以AutoCAD 软件最为最常 见，在实际生产过程中，工程技术人员常将该软件用于 二维图标注、注释等,使用频率高。
成熟的工程技术人 员都建有自己的一套图库，图库的建立和使用决定了 制图的效率高低，图库的使用伴随机械行业的模块化 发展趋于常态化。
动态块在图库中占很大比例，其灵 活性和归纳性是其普通块所不能比拟的，且特别适用 于标准系列多的标准件，同时动态块的制作也体现了 工程技术人员掌握AutoCAD 软件的深度。
动态块的制作方式有很多种，在各类书籍和期刊 中都可以找到相关的介绍，但是块表型动态块制作能 查询到的信息量较少。
为培养机械专业学生模块化、 工业化的思维，提高AutoCAD 的应用水平，在教学的 过程中加入了模块化的教学案例，如动态块制作。
本 文以某机械企业生产的产品GB97. 1垫圈为例，通过 excel 和AutoCAD 2020两种软件协同制作垫圈动 态块。
AutoCAD 2017基础教程第9章 应用块与设计中心
3
9.1.1 创建内部块
创建内部块是将对象组合在一起，储存在当前图形文件内部，可以对其 进行移动、复制、缩放或旋转等操作。 执行创建块的命令有如下3种方法。 选择“绘图”｜“块”｜“创建”命令。 单击“块”面板中的“创建”按钮。 执行Block（B）命令。
4
9.1.2 创建外部块
执行“写块”命令Wblock（W）可以创建一个独立存在的图形文件，使 用 Wblock （ W ）命令定义的图块被称作为外部块。其实外部块就是一个 DWG图形文件，当使用WBLOCK（W）命令将图形文件中的整个图形定义 成外部块写入一个新文件时，将自动删除文件中未用的层定义、块定义、线 型定义等。
24
9.5.4 添加参数集
使用参数集将通常配对使用的参数与动作添加到动态块定义中。向块中 添加参数集与添加参数所使用的方法相同。参数集中包含的动作将自动添加 到块定义中，并与添加的参数相关联。接着，必须将选择集（几何图形）与 各个动作相关联。 首次向动态块定义添加参数集时，每个动作旁边都会显示一个黄色警告 图标。这表示用户需要将选择集与各个动作相关联。可以双击黄色警示图标 （或使用 BACTIONSET 命令），然后按照命令提示将动作与选择集关联。
10
9.3 块属性定义与编辑
在AutoCAD中，属性是从属于块的文本信息，是块的组成部分。属性必 须信赖于块而存在，当用户对块进行编辑时，包含在块中的属性也将被编辑 。为了增强图块的通用性，可以为图块增加一些文本信息，这些文本信息被 称之为属性。
11
9.3.1 定义图形属性
在创建块属性之前，需要创建描述属性特征的定义，包括标记、插入块 时的提示值的信息，文字格式，位置和可选模式。创建图形属性有以下 3种 常用方法。 选择“绘图”｜“块”｜“属性定义”命令。 执行Attdef命令。 展开“块”面板，单击其中的“定义属性”按钮，如下图所示。
动态块阵列制作方法
动态块阵列制作方法
动态块阵列是一种可以随着输入参数的变化而自动调整阵列元素数量和排列方式的阵列。
制作动态块阵列有以下几个步骤：
1. 创建动态块
首先，需要创建一个具有可变参数的块。
这个块可以通过设置参数来调整块的大小、间距或其他属性。
通过使用面板或属性定义器，可以使得用户可以方便地更改这些参数。
2. 将动态块插入到阵列中
将创建好的动态块插入到一个阵列中，可以通过阵列命令或工具栏中的阵列工具完成。
在插入时，需要选择阵列类型（例如极坐标或矩形）。
此时，阵列中只包含一个动态块，其属性和排列方式可以通过后续步骤进行调整。
3. 设置阵列参数
选择阵列，打开属性定义器或面板，可以看到阵列的各个参数，例如列数、行数、距离、角度等。
通过更改这些参数，可以调整阵列中动态块的数量和排列方式。
此时，动态块的参数会自动与阵列参数同步。
4. 导出阵列
阵列生成后，可以将其导出为块，便于在不同场景中使用。
导出后，阵列中的动态块以及阵列的属性都会被包含在块中。
在后续使用时，只需要插入这个块，就可以自动得到相应的动态块阵列。
总之，制作动态块阵列需要先创建可变参数的动态块，然后将动态块插入到阵列中，并设置阵列的参数，最后导出阵列为块。
这样就可以得到一个可以随着参数变化而自动调整的动态块阵列。
cad中的动态块怎样进行编辑
cad中的动态块怎样进行编辑我们应该知道在cad里面块分好几个种类，有时候动态块我们也会用到。
所以我们必须要掌握动态块的编辑方法。
其实这个也不算太难，下面就让小编告诉你cad中的动态块进行编辑的方法，希望对你有帮助！cad中的动态块进行编辑的方法1、定义块在命令中输入BEDIT 并回车确定，或单击菜单“工具>块编辑器”，起动块编辑定义对话框，如下图。
输入块名并单击“确定”，进入块编辑器，在块编辑器内绘制一个圆，单击工具面板上的“关闭块编辑器”按钮。
如果之前没保存块，系统会自动弹出确认保存对话框，选“是”即可。
2、插入块插入刚定义好的块，发现块的插入点离图块很远，如下图所示。
不用说，这种情况肯定会给块的插入带来许多麻烦。
回顾块的建立过程，我们自始至终都没有为块指定插入点，所以系统将默认坐标原点为块的插入点。
3、添加基点双击块，或选中块通过右键快捷菜单进入块编辑器，单击参数面板上的“基点”参数，按系统提示将参数放置于圆心处。
3、插入块保存并退出块编辑器，在模型空间中插入块，如下图。
可以看到，添加基点参数后，基点参数的位置便成了块的插入点。
4、插入点的另一种指定方式在模型空间中绘制圆，并使用BLOCK 命令启动块定义对话框，利用块定义对话框可以为块指定插入点及对象，如下图。
单击“确定”后将块插入到图纸中，如下图。
显然，可以利用块定义对话框为块指定插入点，同时，我们也应该看到，块中的对象不但可以在块编辑器中绘制，也可以先绘制对象再定义块，当然，块的动态参数和动作均需要在块编辑器中添加、编辑和修改。
5、基点的优先级下一步，我们不但利用块定义对话框为块指定插入点，还要为块添加基点参数，看看块的插入点会发生何种变化。
退出块编辑器并插入块，如下图。
可以看到，在同时指定插入点和添加基点的情况下，系统将以基点作为块的插入点，也就是说，基点的优先级要高一些。
CAD教程：基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。
AutoCAD2016中文版自学视频教程第七章图块与外部参考
在用 AutoCAD 绘图的过程中，可根据需要随时把已经定义好的图块或图形文件插入到当前 ·204·
第 7 章 图块与外部参照
图形的任意位置，在插入的同时还可以改变图块的大小、旋转一定角度或把图块炸开等。插入图
块的方法有多种，本节逐一进行介绍。执行“块”命令，主要有以下 4 种调用方法：
在命令行中输入“INSERT”命令。
（5）单击“确定”按钮关闭对话框。 （6）写块。在命令行中输入“WBLOCK”命令，系统打开如图 7-7 所示的“写块”对话框， 在“源”选项组中选中“块”单选按钮，在后面的下拉列表框中选择“螺母”块，并进行其他相 关设置，单击“确定”按钮。
图 7-6 “块定义”对话框
7.1.4 图块的插入
图 7-7 “写块”对话框
“源”选项组：确定要保存为图形文件的图块
或图形对象。
“块”单选按钮：选中该单选按钮，单击
右侧的下拉按钮，在下拉列表中选择一个 图块，将其保存为图形文件。
图 7-3 “写块”对话框
“整个图形”单选按钮：选中该单选按钮，
则把当前的整个图形保存为图形文件。
“对象”单选按钮：选中该单选按钮，则把不属于图块的图形对象保存为图形文件。
对象的选取通过“对象”选项组来完成。
“目标”选项组：用于指定图形文件的名称、保存路径和插入单位等。
7.1.3 实战—定义螺母图块
利用前面学过的定义图块和图块保存的相关知识将螺母图形定义为图块，命名为“螺母”并 保存，流程图如图 7-4 所示。
操作步骤如下：（ ：光盘\配套视频\第 7 章\定义螺母图块.avi） （1）创建块。绘制如图 7-5 所示的图形。单击“默认”选项卡“块”面板中的“创建”按 钮 ，打开“块定义”对话框。 （2）输入名称。在“名称”下拉列表框中输入名称“螺母”，如图 7-6 所示。
AutoCAD绘图教案(标准)
AutoCAD绘图教案(标准)第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD 2024的基本功能和应用领域熟悉AutoCAD 2024的界面和操作环境1.2 界面介绍认识工作界面各个部分的功能自定义工作界面1.3 坐标系与视图控制了解世界坐标系与用户坐标系熟悉视图控制命令1.4 图形文件管理创建、打开、保存图形文件图形文件格式及转换第二章：绘图基本操作2.1 绘图设置设置绘图单位、精度、区域配置绘图环境2.2 绘图辅助工具启用正交、对象捕捉、追踪设置绘图界限、网格2.3 基本绘图命令绘制点、线、圆、弧等基本图形绘制多线、多段线、样条曲线2.4 图层管理创建、设置、删除图层控制图层状态第三章：编辑图形3.1 选择与删除选择对象的方法删除、修剪、延伸对象3.2 修改图形移动、旋转、缩放对象打断、合并、分解对象3.3 复制与粘贴复制、镜像、阵列对象粘贴、剪切、偏移对象3.4 图案填充与面域创建图案填充创建面域与并集、交集、差集运算第四章：尺寸标注与文本4.1 尺寸标注标注线性、角度、半径等尺寸创建、编辑、删除标注4.2 文字输入与编辑输入单行、多行文字设置文字样式、修改文字4.3 表格创建与编辑创建表格插入、删除、编辑表格行、列第五章：块与组5.1 创建与插入块创建内部块与外部块插入块、修改块属性5.2 使用组管理对象创建组、解散组复制、移动、阵列组5.3 动态块创建动态块使用动态块参数与属性第六章：三维绘图基础6.1 三维坐标系统了解三维坐标系统的概念掌握三维视图的切换6.2 三维图形的绘制绘制基本的三维图形（如球体、长方体等）使用三维建模工具绘制复杂三维图形6.3 三维编辑与操作掌握三维旋转、缩放、移动等基本操作学习三维镜像、阵列和布尔运算6.4 材质与光源给三维对象添加材质设置光源效果第七章：渲染与动画7.1 渲染基础了解渲染的概念和重要性学习使用渲染工具和命令7.2 设置材质属性调整材质的颜色、纹理和反光性使用贴图和材质库7.3 设置光源和背景调整光源类型和强度设置背景颜色和纹理7.4 动画制作基础了解动画制作的基本流程学习使用动画工具制作简单的动画第八章：AutoCAD高级应用8.1 设计中心与工具选项板熟悉设计中心的功能了解工具选项板的使用8.2 宏与脚本学习录制宏和运行宏了解如何编写AutoLISP脚本8.3 参数化设计了解参数化设计的基本概念学习使用参数化设计工具8.4 图形共享与打印学习使用PDF和DWF格式分享图形掌握打印图形的基本设置第九章：综合案例实战9.1 案例一：平面图绘制学习绘制一个简单的平面图掌握图层管理和尺寸标注的技巧9.2 案例二：立面图绘制学习绘制立面图的基本步骤练习立面图的尺寸标注和文字说明9.3 案例三：三维模型设计创建一个简单的三维模型应用材质和光源进行渲染9.4 案例四：动画与渲染制作一个简单的动画对模型进行渲染处理第十章：复习与测试10.1 复习课程内容回顾整个课程的主要知识点解答学生提出的问题10.2 课堂练习完成一些实际的绘图练习练习使用AutoCAD的高级功能10.3 测试与评估对学生进行课程测试评估学生的学习成果重点解析AutoCAD 2024的基本功能和应用领域AutoCAD界面和操作环境的熟悉坐标系与视图控制图形文件的管理绘图设置与绘图辅助工具的使用基本绘图命令的掌握图层管理的方法编辑图形的各种操作尺寸标注与文本的输入编辑表格的创建与编辑块与组的创建与管理三维绘图基础三维图形的绘制与编辑材质与光源的设置渲染与动画的制作AutoCAD高级应用设计中心与工具选项板的使用宏与脚本的应用参数化设计的概念图形共享与打印综合案例实战平面图、立面图的绘制三维模型设计与渲染动画的制作与渲染处理复习与测试的内容课堂练习与学习成果的评估。
浩辰CAD动态块功能介绍
浩辰CAD动态块功能介绍今天我们来介绍浩辰CAD动态块的功能。
通俗地说，动态块就是“会动”的块，所谓“会动”，是指可以根据需要对块的整体或局部进行动态调整。
“会动”使动态块不但像块一样有整体操作的优势，而且拥有块所没有的局部调整功能。
动态块的编辑和调整均要在块编辑器中进行，用户也可以通过右键快捷菜单进入块编辑器。
块编辑器的界面如下图所示，其中黑色箭头标注代表参数，而黄色闪电符号代表动作。
如图1：图1浩辰CAD 2012动态块编辑器的背景呈淡黄色，Ribbon界面简洁而紧凑，一目了然。
除了管理、工具面板，还有最常用的参数和动作面板，以及参数集、可见性、关闭面板。
如图2：图21、管理可以保存或另存当前块，也可以新建或更换块编辑对象。
2、工具定义、编辑或更新块的属性。
3、参数该面板包含了动态块的全部参数，所有参数均可以从此工具面板上添加。
4、动作利用此面板，可为动态块添加所有动作。
5、参数集提供了常用参数、动作的配对模版，编辑动态块时如能尽量使用此工具面版，可有效提高动态块的编辑效率。
6、可见性编辑可见性状态的专用面板。
7、关闭用于退出块编辑器，在退出块编辑器之前，部分命令将不可用。
动态块的编辑需在块编辑器中完成，在块编辑器内，用户可以创建新的动态块，也可以为现有的块添加参数和动作，使之具有动态功能。
在块编辑器的参数面板上有一个叫“基点”的参数，我们在概述中提过，动态块之所以“会动”，是缘于参数和动作的密切配合，虽然大部分参数均只有在动作的配合下才能发挥作用，但有几个参数例外，一个就是我们将要阐述的基点参数，一个是对齐参数，另一个是可见性参数。
以上是一些浩辰CAD动态块功能的介绍，在接下来的CAD教程中，我们还会陆续介绍更多的相关知识，欢迎继续关注。
浩辰机械2012标准版 /cad_56_80.html。
第10章 普通块、动态块、外部参照、绘制装配图
指定起点或[名称(N)/标签(L)/链(C)/说明(D)/基点(B)/选项板(P)/值集(V)]:L 输入距离特性标签<距离>: 螺栓长度
指定起点或[名称(N)/标签(L)/链(C)/说明(D)/基点(B)/选项板(P)/值集(V)]:P1点
指定端点:P2点 指定标签位置:P3点 结果见图。
因
子。
10.1.4 分解图块
分解插入后的图块、尺寸标注或图案填充，得到的结果是创 建该块时的那些图形对象。例如，尺寸标注被分解为直线、文 本和作为箭头的二维填充。 1. 调用命令方式： 键入命令：EXPLODE或X（短命令）
修改工具栏：
菜单：修改分解 2. 操作举例 命令: EXPLODE 选择对象: （选择插入后的图块、尺寸标注或图案填充） 命令:
本节通过一个实例介绍了添加一个参数的操作过程，下一节
将系统地介绍添加参数以及添加与参数相关联的动作。
10.2.3 添加参数以及添加与参数相关联的动作
动态块至少要有一个参数以及一个与该参数相关联的动作。 1. 参数的作用和特点 通过参数可添加块本身的特性，也可以通过参数指定块的成员相对于块本 身的特性。例如，向块添加旋转参数后，该参数将可能为块增加旋转特性， 如果向块添加点参数，该参数将可能为块的成员相对于块本身增加移动和拉 伸的特性。
AutoCAD 2007 动态块教程
向块中添加动态行为如果向块定义中添加了动态行为，也就为块几何图形增添了灵活性和智能性。
动态块参照并非图形的固定部分，用户在图形中进行操作时可以对其进行修改或操作。
1、创建动态块快速入门可以通过使用块编辑器向块中添加参数和动作向新的或现有的块定义中添加动态行为。
下例中，块编辑器内显示了一个书桌块。
该块包含一个标有“距离”的线性参数（其显示方式与标注类似）和一个拉伸动作，该动作显示有发亮螺栓和“拉伸”标签。
要使块成为动态块，必须至少添加一个参数。
然后添加一个动作并将该动作与参数相关联。
添加到块定义中的参数和动作类型定义了块参照在图形中的作用方式。
要查看如何向块中添加参数和动作的演示，2、动态块概述动态块具有灵活性和智能性。
用户在操作时可以轻松地更改图形中的动态块参照。
可以通过自定义夹点或自定义特性来操作动态块参照中的几何图形。
这使得用户可以根据需要在位调整块，而不用搜索另一个块以插入或重定义现有的块。
例如，如果在图形中插入一个门块参照，则在编辑图形时可能需要更改门的大小。
如果该块是动态的，并且定义为可调整大小，那么只需拖动自定义夹点或在“特性”选项板中指定不同的大小就可以修改门的大小。
用户可能还需要修改门的打开角度。
该门块还可能会包含对齐夹点，使用对齐夹点可以轻松地将门块参照与图形中的其他几何图形对齐。
可以使用块编辑器创建动态块。
块编辑器是一个专门的编写区域，用于添加能够使块成为动态块的元素。
用户可以从头创建块，也可以向现有的块定义中添加动态行为。
也可以像在绘图区域中一样创建几何图形。
向块中添加参数和动作可以使其成为动态块。
如果向块中添加了这些元素，也就为块几何图形增添了灵活性和智能性。
* 通过指定块中几何图形的位置、距离和角度，参数可定义动态块的自定义特性。
* 动作定义了在图形中操作动态块参照时，该块参照中的几何图形将如何移动或更改。
向块中添加动作后，必须将这些动作与参数相关联，并且通常情况下要与几何图形相关联。
AutoCAD工程制图(项目式双色微课版)教学教案
《边做边学——AutoCAD 2019中文版案例教程》配套教学教案第1讲第2讲第3讲任务3.3 绘制吊钩3.3.1 任务引入3.3.2 任务知识：圆弧、圆环、矩形和正多边形1．绘制圆弧和圆环2．绘制矩形和正多边形3.3.3 任务实施3.3.4 扩展实践：绘制床头柜任务3.4 项目演练：绘制床头灯小结1、熟练掌握绘制直线、点、圆和圆弧、矩形和正多边形的方法和技巧；2、掌握使用辅助工具绘制图形的方法。
作业任务3.4 项目演练：绘制床头灯本任务是绘制床头灯，需要掌握使用“矩形”按钮、“直线”按钮、“圆”按钮和“修剪”按钮来完成床头灯的绘制。
第4讲1．绘制剖面线2．创建面域3．创建边界4.2.3 任务实施4.2.4 扩展实践：绘制开口垫圈任务4.3 项目演练：绘制大理石拼花小结1、熟练掌握绘制椭圆和椭圆弧、圆环、多线、多段线、样条曲线和剖面线的方法和技巧；2、掌握创建面域和边界的方法和技巧。
作业任务4.3 项目演练：绘制大理石拼花本任务是绘制大理石拼花，需要掌握使用“矩形”按钮、“修剪”按钮、“圆”按钮、“直线”按钮和“图案填充”按钮来完成大理石拼花的绘制。
第5讲3．利用夹点编辑对象4．对象特性5.2.3 任务实施5.2.4 扩展实践：绘制棘轮任务5.3 绘制圆螺母5.3.1 任务引入5.3.2 任务知识：倒角和圆角1．倒角2．圆角5.3.3 任务实施5.3.4 扩展实践：绘制电脑桌任务5.4 项目演练：绘制浴巾架小结1、熟练掌握图形对象的多种选择方法；2、掌握倒棱角和倒圆角的操作方法；3、掌握复制、移动、镜像和排列图形对象的方法；4、掌握缩放、拉伸和拉长图形对象的方法；5、熟练掌握修剪、延伸、打断、合并、删除和分解图形对象的方法；6、掌握设置图形对象属性的方法；作业任务5.4 项目演练：绘制浴巾架本任务是绘制浴巾架，需要掌握使用“直线”工具、“矩形”工具、“偏移”工具和“圆角”工具来完成浴巾架图形的绘制。
天正动态块的创建方法
天正动态块的创建方法天正动态块是一种可以根据特定条件或参数来动态生成内容的工具。
它可以帮助用户在文档中自动添加、更新或删除一些内容，从而提高工作效率。
在天正CAD软件中，动态块的创建是一个非常重要的技能，能够极大地提升设计效率和质量。
下面我们将介绍天正动态块的创建方法以及一些常用的技巧。
一、创建动态块的基本步骤创建动态块的基本步骤可以分为以下几个步骤：1. 绘制基本图形首先，需要在天正CAD软件中绘制出所需的基本图形。
这些基本图形可以包括线、圆、多边形、文本等各种元素。
这些图形将作为动态块的基础构件，通过一定的规则可以根据用户的需求来动态生成内容。
2. 定义参数和动作在绘制好基本图形之后，需要定义一些参数和动作。
参数可以是长度、角度、比例等，而动作则是指根据这些参数来对基本图形进行变换或移动的操作。
通过定义参数和动作，可以实现动态块在不同情况下的自动调整。
3. 创建动态块当参数和动作定义完毕后，即可开始创建动态块。
在天正CAD软件中，可以使用“块编辑器”工具来进行动态块的创建。
在块编辑器中，可以将所需的基本图形组合成一个整体，并对其添加参数和动作。
通过这些操作，就可以将基本图形转化为可根据条件或参数来动态生成内容的动态块。
4. 测试和调整创建完动态块后，需要进行一些测试和调整工作。
这些工作包括在不同情况下查看动态块的表现，以及对参数和动作进行一些灵活性的调整，以确保动态块能够在不同情况下正确地工作。
以上就是创建动态块的基本步骤。
在实际操作中，还可以根据具体的需求来进行一些定制化的操作，以满足用户的特定要求。
二、常用动态块创建技巧除了基本的创建步骤外，还有一些常用的动态块创建技巧，可以帮助用户更加灵活地使用动态块。
下面我们将介绍一些常用的技巧：1. 使用参数和动作进行封装在创建动态块时，可以将一些操作封装成参数和动作，以便在需要时进行调用。
通过这种方式，可以将一些常用的操作进行重复利用，提高工作效率。
动态块——精选推荐
动态块一、参数参数的实质是指定其与关联对象的变化方式。
1.点参数—可与移动、拉伸动作配合形成点移动或点拉伸。
点移动和点拉伸的方向是任意的。
2.线性参数—本质是矢量，具有方向性，其限定了其关联对象变化的方向。
其可与移动、拉伸、阵列等动作配对成线性移动、线性拉伸、线性阵列。
3.极轴参数—本质是矢量，是以极轴坐标定义的矢量。
其关联对象可以参数基点为中心发生旋转，也可沿参数径向产生拉伸或移动。
4.XY参数—受XY参数约束的对象可沿X轴和Y轴的方向发生改变，而且X方向和Y方向可以产生联动效果。
5.旋转参数—控制关联对象以参数基点为中心产生旋转（旋转角度可以是任意的，也可以把旋转角度限定在某一范围内或特定值）。
6.对齐参数—无需与动作配对，可为对象指定对齐方向和对齐方式，实现对象的自动对齐。
7.翻转参数—其与翻转动作配对，实现相关对象的翻转。
8.可见性参数—控制相关对象的显示和隐藏。
9.查询参数—其与查询参数动作配对，可反向查询关联参数的特征。
10.基点参数—为动态块添加基点。
添加基点后，基点将成为动态块的插入点。
二、动作所有的动作必须与参数配对才能发挥作用。
参数只是指定对象变化的方式；动作指定变化的对象。
1.移动—与点、线性、极轴以及XY等参数配对，实现对指定对象的移动。
2.缩放—与线性、极轴、XY等参数配对实现缩放功能，而且通过修改其与配对的参数的属性，可得到多种缩放效果。
3.拉伸—其可与点、线性、极轴以及XY参数形成拉伸组合。
4.极轴拉伸—其只能与极轴拉伸参数配对，实现极轴拉伸功能。
5.旋转—旋转参数的专用动作，可自由旋转，也可为其配对参数指定列表或增量，实现精确旋转。
6.翻转—翻转参数的专用动作。
7.阵列—其可与线性、极轴、XY参数配对，实现多种阵列方式。
8.查询—查询参数的专用动作。
利用该动作，可一次性为动态块中的多个参数赋值，快速实现动态块的复杂调整。
三、创建动态块的一般步骤1.规划—规划动态块要实现的功能、外观，在图形中的使用方式，以及要实现预期功能需要使用哪些参数和动作。
Autocad2010动态块参数动作搭配特性比较表
关联几何图形将会按夹点 5. 动作替代特性同右。
移动距离的双倍增大。（实
质是动夹点位移与图形位
移的幅度比）
2)角度偏移替代：使用角度
偏移特性可以使更改的参
数值的角度增加或减少指
定的量。例如，如果将移动
动作的角度偏移特性设置
为 90，那么块参照将会移
动超过夹点移动角度值 90
度的角度。（实质是动点位
移矢量和图形位移矢量的
3. 不入选不缩放，原则同左。 距离，还是距参数基点的 X
和 Y 坐标值距离。
→右键选择特性→取消→左
键单选动作，即可调出动作特
性面板。然后选择基点特性为
“独立”，然后分别单击基点
的 x、y 坐标值，指定独立的
缩放基点。
3)如果基点类型为依赖，选择
集中的对象将相对于缩放动
作关联的参数基点进行缩放。
4)如果基点类型为独立(在块
度进行
3. 在块编辑器中，线性参数
类似于对齐标注
4. 移动对象：凡被圈交住的
单独对象
5. 移动方向：与线性参数方
向一致
6. 动作替代：动作替代是在
图形中操作块参照之前对 “极轴参数+移动”的特点有：
“点参数+移动”特点：
块参照无任何影响的动作 1. 未入选“动作集”的对象
1. 未圈交的单独对象不动
的特性。对以下动作使用 不动
方向夹角）
“线性参数+缩放动作”的
特点：
1. 缩放动作可以缩放块的选
择集。
2. 缩 放 动 作 类 似 于 SCALE
命令。在动态块参照中，
通过移动夹点或使用“特
性”选项板编辑关联的参
数时，缩放动作会使块的
AUTOCAD中动态块的在VB中应用
动态块顾名思义就是带有动作的图块。
把动态块插入图中后，可以利用是先定义的缩放、拉伸、旋转、翻转等动作改变块中元素的尺寸和可变的属性而保持块的完整性不变。
动态块具有灵活性和智能性，可以很容易地改变图形中的动态块参照。
通过自定义夹点或属性，用户可以操作动态块参照中的几何图形。
这使得用户可以根据需要在位调整块，而不用搜索另一个块以插入或重定义现有的块。
在绘图时，动态块参照在与原来的块定义可能显示不同，然而，显示的块参照仍然是原来块定义的参考。
目前用.NET 环境开发还不能自定义约束、关联以及动态块，但是我们可以用.NET 程序访问或者控制动态块的参数。
通过定义可设置词典键/值对(DictionaryEntry)，查询DictionaryEntry中属性Key是否与动态快中PropertyName相同，从而修改相应Value。
下面通过一个简单的例子来介绍通过修改动态块的属性、参数值来改变块中元素的位置、尺寸和可变的属性而保持块的完整性不变。
图1 CAD动态块首先，制作好一个简单的矩形块，然后给块添加参数和动作，参数是矩形的长，距离为60，动作是拉伸，即形成动态块（如图3所示）。
现在我们要把图3制作的矩形动态块的初始边长60拉伸到200而不改变原有动态块的完整性，程序只需要找到动态块的参数PropertyName，然后修改相应的Value。
关键代码如下(限于篇幅，本文中的程序将只列出主要代码)：1 Public Shared Sub SetDynamicValue (ByVal BlockName As String)2 Dim DynamicPropertyDic As DictionaryEntry3 DynamicPropertyDic.Key = "距离":DynamicPropertyDic.Value = 2004 Dim ed As Editor = Application.DocumentManager.MdiActiveDocument.Editor5 Dim db As Database = HostApplicationServices.WorkingDatabase6 Try7 Dim opts As New PromptEntityOptions("Select a dynamic block ")8 Dim NullId As ObjectId = ObjectId.Null9 Dim res As PromptEntityResult = ed.GetEntity(opts)10 If res.Status <> PromptStatus.OK Then:Return: Else: NullId = res.ObjectId:End If11 Dim tr As Autodesk.AutoCAD.DatabaseServices.TransactionManager=db.TransactionManager12 Using Trans As Transaction = db.TransactionManager.StartTransaction ()13 Dim blockRef As BlockReference =trans.GetObject (NullId, OpenMode.ForRead)14 Dim btr As BlockTableRecord = trans.GetObject (blockRef.BlockTableRecord, _OpenMode.ForRead)15 Dim ENT As Entity = trans.GetObject (NullId, OpenMode.ForWrite)16 Dim dbrProp As DynamicBlockReferenceProperty17 If TypeOf ENT Is BlockReference Then18 Dim blr As BlockReference = CType (ENT, BlockReference)19 If blr.IsDynamicBlock = True Then20 For Each dbrProp In blr.DynamicBlockReferencePropertyCollection21 If dbrProp.PropertyName = DynamicPropertyDic. Key Then22 dbrProp.Value = Convert.ToDouble（DynamicPropertyDic. Value ）23 End If:Next:End If: End If: mit ():End Using24 Catch e As System.Exception25 Application.ShowAlertDialog ("Error occurs when insert Dynamic block: " + BlockName)26 End Try27 End Sub。
