公共浴室给水排水设计：给水和热水

给水和热水3．1 水质3．1．2 按50℃计算的热水小时耗水量为15m3时，相当于设计小时耗热量约250万kJ ／h(即相当于60万kcal／h)。

目前市场普遍采用的小型立式热水锅炉，最大的产热量为120万kJ／h。

一座公共浴室的锅炉房，采用两台这样的立式热水锅炉是可行的，由于这种锅炉采用人工定期除垢，每年1～2次即可，除垢方便，可以不进行给水水质处理。

如果系统小时耗水量超过15m3时，在没有蒸汽热源时，就必须采用较大的水管锅炉。

水管锅炉一旦炉内结垢，将无法除垢，一般需对给水进行水质处理。

故本条文确定了按50℃计算的热水小时耗水量15m3这个界限。

另外，如推荐热水采暖取代蒸汽采暖一样，用热水锅炉直接加热冷水，不需要经过将冷水加热成蒸汽，再由蒸汽将冷水加热成热水的两次热交换过程，减少了大量热损失，是较为经济合理的。

3．1．3 公共浴室内设置浴池是不卫生的。

浴池会逐渐被淘汰。

目前，已不允许在女浴室内设置浴池，但在男浴室内仍可见浴池。

浴池具有节约用水及燃料的优点，并使浴者解乏，故本规程仍列入浴池的有关内容。

为保证浴池水质卫生，参照《北京市卫生局关于浴池业的卫生标准和要求》，本条规定了浴池池水的水质标准。

3．2 水温3．2．2 在《建筑给水排水设计规范》G BJ15-88中将热水锅炉或水加热器出口水水温定为75℃，配水点最低水温为60℃。

其中配水点最低水温60℃是厨房餐具洗涤用水的要求(目前大量清洗剂的出现，这个温度还可以降低)，规范还规定了“锅炉或水加热器的出水温度与配水点最低水温的温度差，不得大于15℃，故规定锅炉或水加热器的出水温度最高为75℃。

热水水温定得过高，虽可降低贮水设备容积，却加剧了系统的结垢和氧腐蚀，同时冷热水在配水点难于混和，影响淋浴器的正常使用，在这些因素中，多数情况下首先要考虑结垢问题。

对于公共浴室，不需要60℃高温水，其配水点的最低水温降到50℃，完全能满足沐浴要求。

公共浴室的供水管网系统较小，将锅炉或水加热器的出水温度和配水点的水温温差定为不大于5℃，也是可行的。

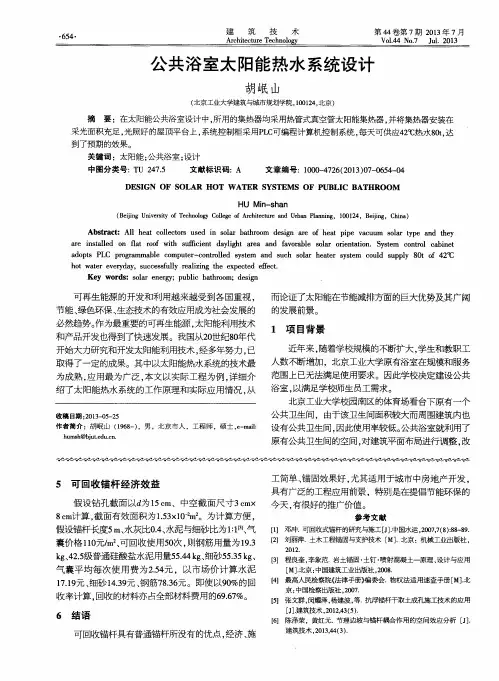

公共浴室太阳能热水系统设计

Ａｂｓｔｒａｃｔ：Ａｌｌｈｅａｔｃｏｌｌｅｃｔｏｒｓｕｓｅｄｉｎｓｏｌａｒｂａｔｈｒｏｏｍｄｅｓｉｇｎａｒｅｏｆｈｅａｔｐｉｐｅｖａｃｕｕｍｓｏｌａｒｔｙｐｅａｎｄｔｈｅｙａｒｅｉｎｓｔａｌｌｅｄｏｎｆｌａｔｒｏｏｆｗｉｔｈｓｕｆｆｉｃｉｅｎｔｄａｙ１ｉｇｈｔａｒｅａａｎｄｆａｖｏｒａｂｌｅｓｏｌｒｏａｒｉｅｎｔａｔｉｏｎ．ＳｙｓｔｅｍｃｏｎｔｒｏｌｃｂｉａｎｅｔａｄｏｐｔｓＰＬＣｐｒｏｇｒａｍｍａｂｌｅｃｏｍｐｕｔｅｒ — — ｃｏｎｔｒｏｌｌｅｄｓｙｓｔｅｍａｎｄｓｕｃｈｓｏｌｒａｈｅａｔｅｒｓｙｓｔｅｍｃｏｕｌｄｓｕｐｐｌｙ８０ｔｏｆ４２￣Ｃ
关键词：太阳能；公共浴室；设计
中图分类号：ＴＵ２４７．５文献标识码：Ａ文章编号：１０００ — ４７２６（２０１３）０７ — ０６５４ — ０４
ＤＥＳＩＧＮＯＦＳＯＬＡＲＨ０ＴＷＡＴＥＲＳＹＳＴＥＭＳＯＦＰＵＢＬＩＣＢＡＴＨＲＯＯＭ
收稿日期：２０１３ — ０５ — ２５
公共卫生间，由于该卫生间面积较大而周围建筑内也设有公共卫生间，因此使用率较低。公共浴室就利用了

公共浴室热水设计

公共浴室热水设计方案及案例分析（仅供参考）前言：公共浴室按性质来分有多种，如类别不同，用水方式也就不一样。

比如，对于用水相对集中的单位职工澡堂、学生公共浴室等，一般采取分时段定时供水的方式，定时开放的时段即为高峰用水时间；对于桑拿淋浴房、对外营业性质的公共浴室等，由于不限制洗浴时间，随到随洗，则用水高峰期需要根据实际情况来估算。

总之，只要能够满足高峰期的用水量，其它时间的用水量就能随时满足了。

一、选型步骤1、首先确定公共浴室的高峰用水持续时间。

●如果公共浴室采用了分时段定时供水方式，定时开放时段即为浴室高峰用水时间。

●如果公共浴室不限制洗浴时刻，则高峰用水持续时间得根据实际的数据和情况来定。

2、其次算出高峰期的最大用水量。

根据人数和热水用水量定额计算法或者卫生器具和热水用水量定额计算法来计算（用水定额参见附表1）。

3、最后，根据单台热水器高峰期的供水量，选出合适型号和台数的热水器。

可以参考附表2、附表3的数据，只有相同型号的热水器才能多台并联。

4、室内安装要留有充足的空间。

热水器并联安装更须考虑预留空间，同时还须考虑当热水需求量增加时，预留有足够的空间供扩充安装热水器。

5、采用室外安装型热水器，可以节省室内空间。

6、在安装商用大容积式热水器时，管道尺寸必须符合要求。

注意：以上选型步骤指南只适用于一般情况，对于特殊情况必须另外处理。

二、选型范例【项目名称】五粮液（集团）普开模具（0B）区公共浴室。

【项目简介】* 该公共浴室共设35个淋浴单间，预计每天淋浴总人数240人左右；* 计划每天分成两班次定时供水，每班约120人次淋浴；* 每班次开放时间为3个小时（下午：17：00 ~ 20：00, 晚上：23：00 ~ 1：00），半小时一轮，每轮30人。

【设计方案】选用5台CSFL420-1209型电热水器并联组合来集中供应热水；选用8台621275型燃气热水器并联组合来集中供应热水；【选型计算】●参考《建筑给水排水设计手册》，公共浴室的热水定额：淋浴单间按200~300 L/h、100~150L/人次来计算，一冬季冷水温度以5℃计般冷水温度取5℃，淋浴热水的温度取40℃，则温升△T=35℃。

公共浴室建筑给排水课程设计【精选】

公共浴室给水排水课程设计计算说明书1目录原始资料：∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2设计内容及相关计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3第一部分：热水系统设计与计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3一、资料分析说明与工程概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3二、热水系统相关形式的取定∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3三、热水系统的计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4四、热水管网的水力计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5五、热水管网的其它计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8第二部分：给水系统设计与计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9一、给水系统工程概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9二、给水管布置及水力计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9第三部分：排水系统设计与计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11一、排水系统工程概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11二、排水管布置及水力计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12第四部分：设计施工说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙15第五部分：参考文献∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙15原始资料：1.青岛地区某单位公共浴室，每周二、四、六下午4：00 ~ 8：00开放。

洗浴中心热水改造项目方案

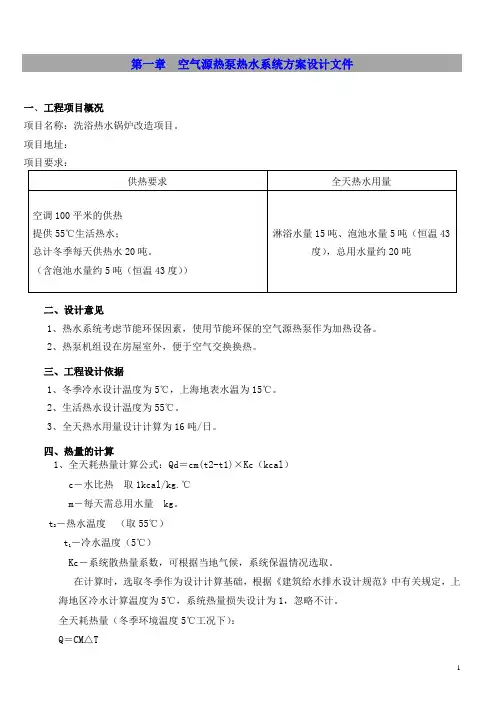

第一章空气源热泵热水系统方案设计文件一、工程项目概况项目名称：洗浴热水锅炉改造项目。

项目地址：项目要求：二、设计意见1、热水系统考虑节能环保因素，使用节能环保的空气源热泵作为加热设备。

2、热泵机组设在房屋室外，便于空气交换换热。

三、工程设计依据1、冬季冷水设计温度为5℃，上海地表水温为15℃。

2、生活热水设计温度为55℃。

3、全天热水用量设计计算为16吨/日。

四、热量的计算1、全天耗热量计算公式：Qd＝cm(t2-t1)×Kc（kcal）c－水比热取1kcal/kg.℃m－每天需总用水量kg。

－热水温度（取55℃）t2－冷水温度（5℃）t1Kc－系统散热量系数，可根据当地气候，系统保温情况选取。

在计算时，选取冬季作为设计计算基础，根据《建筑给水排水设计规范》中有关规定，上海地区冷水计算温度为5℃，系统热量损失设计为1，忽略不计。

全天耗热量（冬季环境温度5℃工况下）：＝1kcal/kg·℃×15T/D×1000kg/T×（55℃－5℃）×1.0＝75×104 kcal＝872.1kw（1kw=860kcal）2、小时耗热量计算根据新的热泵设计规范，设计热泵冬季全天运行时间在12~20小时之内。

现设计为16小时。

小时耗热量＝872.1k w÷16h＝54.5kw/h，设备选型2台DKFXRS-30II机组，冬季环境温度7摄氏度时制热量：30KW。

另外，泡池恒温水温43度，需要一台DKFXRS-17II03机组做循环恒温使用。

七、热泵热水机组选型1、天舒空气能热泵热水机组技术参数表。

注：⑴普通型名义工况：环境干球温度20℃，湿球温度15℃；执行GB/T21362-2008《商业或工业用及类似用途的热泵热水机》国家标准2、根据空气源热泵DKFXRS-30Ⅱ机组在低温工况下选型，满足加热要求，需要的设备数量：54.5kw÷30kw=1.8≈2台选2台结论：选型型号：天舒牌空气源热泵热水机组 DKFXRS-30II, 2台，及DKFXRS-17II03, 2台第二章运行成本对比文件一、计算条件：（一）、能源对比条件（二）、热量对比条件1、每天按20吨热水用量计算。

公共浴室给水排水工程课程设计

《建筑给水排水工程》课程设计任务指导书青岛理工大学给排水教研室2012年6月设计任务书一、设计题目公共浴室给水排水工程课程设计二、设计资料1、青岛地区某单位公共浴室，每周二、四、六下午4：00 ~ 8：00开放。

2、浴室内淋浴器、洗面盆、浴盆，需热水供应。

3、离浴室西面50M处有锅炉房，能供应浴室使用的蒸汽管道架空送到浴室（离地面4M），至浴室引入处见总平面图所示，蒸汽表压为0.5MPa。

4、浴室隔邻有一公共厕所，使用人数估计每天约200人。

5、室外原有给水管DN150，管中心地面下1.0m，冻土深度0.5m，最低水压能保证0.16MPa，冷水计算温度为4℃。

6、室外雨、污水管DN300，管底埋深分别为2.5m及2.0m，公厕污水经化粪池后排入市政污水管。

7、其他设计资料见所发图纸。

三、设计内容及要求本课程设计由说明计算书及图纸两部分组成。

（一）设计说明计算书包括下列内容：（具体设计步骤详见指导书）1、对浴室内的卫生器具进行配管（包括公共厕所和浴室内厕所的卫生器具），并评述该布置之合理性（从给排水角度），绘草图以示配管布置。

2、确定室内给水，热水供应方式及排水体制，分析所设计资料，根据热水使用时间说明水加热工作制度及加热方法。

3、绘制给水及热水供应计算草图，并列表进行水力计算，确定给水管径。

4、浴室外部给水、排水和雨水管道布置敷设情况介绍。

5、化粪池布置及其设计。

6、冷热水箱设置计算选择。

7、其他构筑物及计算仪表的计算选择。

8、说明室内外管道材料选用及敷设安装方法。

（二）设计要求完成下列图纸：1、给排水平面布置图2、屋顶给排水平面布置图3、总平面布置图4、给排水系统图及设备详图（包括冷、热水箱、加热设备及相应配管，还有主要设备材料规格数量表，设计图纸文字说明及图例）四、成果资料袋内容1、课程设计任务指导书 1份2、设计说明计算书 1份3、设计图纸 4张五、注意事项1、说明书文字简明扼要，内容不超过三千字，也可打印。

公共浴室建筑给排水课程设计

水系统的施工与维
06
护
施工前的准备与注意事项
施工前需进行现场勘查，了解建筑结构、水文地质等情况。根据设计图纸和规范要求，制定详细的施工计划和安全措施。对施工人员进行技术交底，确保他们熟悉施工工艺和操作规程。确保施工材料的质量符合要求，并对进场的材料进行验收和记录。
施工过程中的技术要求与质量控制
排放管道设计：合理设计排水管道，确保污水能够顺利排出，不发生淤积或倒灌现象。
污水处理设备：选择合适的污水处理设备，确保处理效果稳定可靠，同时考虑设备运行成本和维护方便性。
公共浴室建筑给排
水系统的节能与环
05
保设计
节能设计措施
使用高效节能设备：如节能型热水器、低流量水龙头等。合理利用太阳能：通过集热器将太阳能转化为热能，用于热水供应。优化水泵运行：采用变频器控制水泵转速，根据用水量调整水压和流量。冷热水分区：合理划分冷热水区域，避免浪费水资源。
添加项标题
排水方式：采用同层排水方式，排水管道不穿越楼板，而是在本层楼面进行排水
添加项标题
节水措施：采用节水型卫生器具，如感应式水龙头、淋浴器等，同时设置回水利用设施，如回水收集器、回水水箱等
添加项标题
防噪防震：针对给排水管道的噪声和震动问题，采取相应的防噪防震措施，如设置减震器、隔音材料等
课程设计的实践环节与操作流程
实践环节：实地考察、案例分析、模拟设计操作流程：需求分析、方案设计、施工图绘制、施工配合与验收实践环节的意义：加深理论知识的理解，提高实际操作能力操作流程的重要性：确保设计方案的可行性和实际效果
课程设计的成果评价与改进方向
成果评价：是否达到预期目标，技术可行性如何
01
添加章节标题

洗浴中心空调热水方案设计

海洋方舟洗浴中心水源热泵系统整体解决方案2011-10目录第一章项目简介及方案描述 (1)1.1工程概况 (1)1.2方案设计 (1)1.3水源热泵系统介绍及其特点 (2)第二章空调系统相关计算 (6)2.1空调系统设计依据 (6)2.2空调系统负荷及设备选型 (6)2.3水源热泵系统报价计算 (10)第三章系统方案比较 (11)第四章运行费用计算 (12)4.1运行费用计算说明 (12)4.2水源热泵空调系统运行费用计算 (12)第五章供货周期、质量保证及售后服务承诺 (14)5.1 供货周期 (14)5.2 质量保证 (14)5.3 售后服务承诺 (14)5.4 服务机构 (16)第六章公司业绩 (17)第七章公司简介 (19)第八章厂家介绍 (33)第一章项目简介及方案描述1.1工程概况本项目为贵州省遵义市海洋方舟洗浴中心商用中央空调项目，只考虑一层和二层的商业部分，供给中央空调及热水需求，住宅楼部分均不考虑。

本方案拟采用集中式水源热泵空调系统，综合解决空调及卫生热水需求。

卫生热水部分分为五部分：1、一个环形泳道：面积267 M2 ，约320.4M3 ，要求恒温30℃；2、淋浴房：约200T，要求水温50℃；3、两个温泉池：约26.5T，专用温泉，要求恒温；4、一个水摩瀑布池和暖水池、儿童戏水区水池：约100T，要求恒温40℃；5、六个功能池：约55.8T，要求恒温40℃; 全部采用水源热泵中央空调设备，并附产卫生热水共用。

1.2方案设计1.2.1集中式水源热泵中央空调系统说明：集中式水源热泵中央空调系统是一种以电为动力，以水库水为冷、热源，以水为冷、热源载体的高效节能空调系统。

由双管路水系统连接起建筑物中的所有末端而构成封闭环路，通过压缩机制冷系统的逆循环（制冷循环）和正循环（制热循环），实现空调的制冷制热。

它是由下列部分所组成：水源热泵机组、冷热源系统(地下水系统)、循环水泵、水管环路、和室内温控器等。

公共浴室给水排水工程设计5

同程式
Ⅰ各循环路程基本相等的热水供给系统。
Ⅱ特点：各循环路程、水头损失、热损失近似相等。热水、热量配给相对均衡。
根据《建筑给水排水设计规范》GB50015-2003中5.2.11条规定，循环系统应采用同程供水方式。
一般公共浴室常采用定时供应、开式、同程式机械循环热水供给系统。
5．保温
热水锅炉、热水机组、水加热器、储水器、分水器、热水配水干管和立管、回水干管和立管应做保温，保温层的厚度理论上经计算确定，计算公式如下：
（2）经软化处理后的水质总硬度（以碳酸钙计）宜为：洗衣房用水：50～ 100mg/L；其它用水：75～150mg/L。
（3）水质稳定处理应根据水的硬度、使用流速、温度、作用时间或有效长度及工作电压等选择合适的物理处理或化学稳定剂处理方法。（近年来，我国出现的物理处理器有磁水器、电子处理器、静电水处理器、碳铝离子水处理器；化学药剂如归丽晶等。）
Qg
tmc
tmz
（5-12）
tmc——热媒热水供应温度，℃；
tmz——热媒热水回水温度，℃；
CB——水的比热，4.187kJ/kg·℃；
Qg ——设计小时供热量（kJ/h）。
第5章
6．贮热量W（J）
加热器的贮热量：W=60QhT
（5-13）
式中 T——贮热时间（min），见《建筑给水排水设计规范》GB50015-2003 中的表5.4.10。

式中
δ——保温层厚度3（.4m1md 1）.2w；q11..355 1.75 （5-1）
τ——未保温的管道或圆柱设备外表面温度（℃）；
λ——保温层的导热系数[kJ/（h·m·℃）]；
dw——管道或圆柱设备的外径（mm）； q——保温后的允许热损失（kJ/h·m），可按《全国民用建筑工程设计技术措施/给水排水》2003表6.11.3-1采用。

公共浴室设计方案(DOC)

一、工程项目概况1、复旦大学江湾校区新建公共浴室，对浴室的生活热水供热设备和男女更衣室取暖设施等进行项目设计。

2、公共浴室生活热水部分具体情况如下：建筑总面积：1116㎡；一层为男浴室，二层为女浴室。

共设淋浴器160只；设计小时耗热量为3517kw,小时最大热水量55m3/h,热水温度60℃；热水系统要求：保证全天3小时集中洗浴时160只淋浴器同时正常使用；热水供水方式：定时供水(全天4小时)。

3、公共浴室采暖部分具体情况如下：采暖面积：男、女更衣室面积均为165㎡，总面积330㎡；更衣室层高2.7m；采暖方式：由设备供应商建议，并提供具体设计。

必须满足采暖的具体要求。

4、热源部分采用目前市场上比较流行的节能型加热设备——空气源热泵热水机组作为加热系统的主要加热设备。

为以后运行节约大量的能源。

二、总体设计思路：1、根据工程实际情况，我公司拟采用空气源热泵热水机组制备热水和提供采暖，按照“在确保满足全天热水用量的前提下，尽可能优化系统，节约初期的投资费用”的原则，在系统设计的时候充分考虑学校的使用要求和使用特征、上海的气候特征因素、热泵系统本身的特性相结合，优化配置、去除不必要的费用做到即保障了使用功能即用水的安全性，又做到了投资的经济合理性；2、在保障热水系统的供水前提下，我公司结合本公司的产品特性与以往的成熟经验，在热泵热水系统中增加采暖与空调制冷功能。

在冬季利用热泵制热采暖,水系统与生活热水独立,公共浴室的更衣室内采用地面辐射方式进行采暖，起到增加舒适性和节能的效果,在夏季利用热泵产生的冷气对公共浴室的更衣室进行制冷，提供免费的冷量；3、采用两套运行独立，又可以联合使用的热泵加热系统，一方面提高系统运行的可靠性，另一方面，大大提高了部分负荷的性能，即当生活热水使用量较少时只须启用一套加热系统；4、在使用量较少时，一方面可以通过启用一套加热系统来减少制热水量，另外还可以通过液位设置，控制制热水量，尽可能保证水箱内热水当天使用完，防止军团菌产生。

公共浴室设计参数

公共浴室设计参数 The document was finally revised on 2021
公共浴室设计参数
1. 单个淋浴器的水温40°C,流量540L/h 。

水温60°C ，流量346L/h （冷水5°
C ），水温60°C ，流量324L/h （冷水10°C ）。

2. 单个淋浴器的耗热量（冷水5°C ），单个淋浴器的耗热量（冷水10°C ），
3. 耗水量：Q Z ＝nbq L/h
4. 耗热量 Q ＝nbq(tr-tl)/3600 W
5. 传热面积：F=Hg 10
1 m
2 6. 储水总容积:：V=Hg 10
1 (L) 储水总容积包括换热器或热水锅炉与储水罐的储水容积之和。

例如：某学校浴室由200个淋浴器,其计算结果为：
耗水量Q Z ＝200x540=108000L/h; 耗热量Q ＝＝ X104KW ，储水容积为=81m 3（40°C ）或 m 3（60°C ）。

热水锅炉中储存由12 m 3的60°C 热水，则热水箱内需存储 m 3的60°C 热水。

7. 在设有集中热水供应系统的建筑物内，对用水量较大的公共浴室，洗衣房，厨房等用户，一设单独的热水管网，以避免对其它用水点造成大的水量水压波动。

8.公共浴室由于给水管网水压变化较大而用水点水压要求稳定，宜采用开式热
水供应系统。

9.系统应采用机械循环方式。

只有对系统小，管路简单，干管水平方向短，竖
直方向高的系统及对水温要求不严的个别场所才采用自然循环。

公共浴室热水设计方案

公共浴室热水设计方案1.设计背景随着人们生活水平的提高，公共浴室的需求越来越大。

无论是商业建筑中的公共浴室，还是公共场所如游泳馆、健身房、公园等都需要提供高质量、安全可靠的热水供应。

因此，热水的设计方案对于公共浴室的舒适度和用户满意度有着至关重要的影响。

2.方案设计2.1.系统选择在公共浴室的热水设计中，应选择稳定、高效的热水供应系统。

常见的供热方式有燃气热水器、电热水器、太阳能热水器等。

综合考虑，可以选择太阳能热水器和备用燃气热水器的组合供热系统。

太阳能热水器可以充分利用可再生能源，并且在阳光充足时可以满足热水需求，而备用燃气热水器则可以在太阳能不足时提供稳定的热水供应。

2.2.容量设计根据公共浴室的使用人数和峰值需求量来确定热水容量。

通常情况下，在公共浴室使用人数较多的情况下，可以根据人均用水量来计算热水容量，例如每人每天使用40升热水，公共浴室每天使用人数为100人，则热水容量为4000升。

同时，还需要考虑到热水供应的稳定性和备用能力，可以适当增加容量。

2.3.管道设计在公共浴室的热水设计中，管道的设计合理与否直接关系到热水供应的稳定性和效率。

应选择高质量的管道材料，如不锈钢管道或铜管道，以确保热水的安全、卫生。

此外，应合理规划管道布局，避免过长的管道段和过多的弯头，以减少热水的压力损失。

同时，在设计上应考虑到系统的维修和保养，设置排污和排风装置，方便排除气体和废水。

2.4.安全措施在公共浴室的热水设计中，安全是首要考虑的因素之一、应设置安全阀和温控装置，确保热水的温度和压力在安全范围内。

同时，应安装热水供应系统和热水器的漏电保护装置，以避免漏电事故。

此外，为了方便用户使用，应设置清晰的标识和说明，提供详细的使用须知和应急救援措施。

2.5.环保节能在公共浴室的热水设计中，环保节能也是一个重要的考虑因素。

可以采用热水回收系统，将洗浴过程中的废水进行处理和回收利用。

同时，可以选择能源效率较高的热水供应设备，并根据实际需求合理选择供热方式，减少能源的浪费。

公共浴室热水设计方案

中央热水设备安装计划书热水布线如下浴室共设5个淋浴单间，预计每天淋浴总人数30人左右，并增加二三楼的生活用热水点约10个，每天随时供热水. 无长时间冷水。

【设计方案】选用1台能率Jsw40燃气锅炉+威乐循环增压装置+储水箱组合来集中供应热水；如实际有人数有增减设备也可增减设备量。

选用1 台3吨空气能热水器+循环增压装置+储水箱集中供应热水；如实际有人数有增减设备也可增减设备量。

【选型计算】●参考《建筑给水排水设计手册》，公共浴室的热水定额：淋浴单间按100~150L/人次来计算，一冬季冷水温度以5℃计般冷水温度取5℃，淋浴热水的温度取40℃，则温升△T=35℃。

根据情况，每次最多30人淋浴，15分钟一轮，一轮5人，则公共浴室的用水高峰期按1个半小时来计算；每天储存热水太少的话，如果用水量过大，储存的热水不够用，主机马上产水是来不及的，影响洗澡的舒适感。

●在每次用水高峰的1个半小时内，按30人次淋浴则需要（40℃）的总用水量为：30人×150 L/人(这里取的最大值) = 4500 L方案一：选用燃气锅炉+循环增压装置+储水箱并联组合来集中供应热水此燃气锅炉在高峰期1个半小时所能提供△T=35℃的热水量：30人×150 L/人(这里取的最大值) =4500 L。

方案二：选用1 台3吨空气能热水器+储水箱集中供应热水3吨空气能热水器在高峰期2小时所能提供△T=35℃的热水量：30人×150 L/人(这里取的最大值) = 4500 L，。

此方案前期投入高，但后期运行费用低。

THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

关于学校公共浴室改造设计方案

关于学校公共浴室改造设计方案随着我国经济的不断发展，对于大学校园的建设也越来越重视。

为了便于大学生洗浴热水的制备，为学生提供一个良好的洗浴环境，通常都会消耗掉大量的能源，而洗浴的热废水又被白白的浪费掉，导致了对能源的严重浪费。

本文当中根据这些浪费情况，从回收利用洗浴废热水能着手，通过对双热源热泵热能循环系统的使用，来实现对洗浴废热水的回收使用，进而达到节约能源、提高能源使用效率的目的。

同时，将双热源热泵热能循环系统和地暖系统有机结合起来，在符合节能环保需要的同时，满足大学生舒适性供暖的要求。

标签：消耗；废热水；双热源热泵热能循环系统；节约能源；舒适性供暖；节能环保；要求引言：随着我国现代化进程的不断加快，环保、能源等等问题逐渐发展成为重要的社会话题，对我国经济的发展和社会的进步产生了一定的阻碍。

目前，我国的大学校园的校制取洗浴用水当中对能源的消耗量是相对较大的，但是，在洗浴的过程当中会有很多热水被白白浪费掉，进而引发大量的能量浪费产生。

本文当中对大学浴池当中的废水余热浪费问题进行了深入分析，通过双热源热泵能源重复利用系统有效缓解了这一问题，就低品位洗浴废热水进行回收再次利用，进而达到利用废水中的热能对浴池进行供暖的目的。

另外，将地暖供热结合进来充分体现出热舒适的优势特点，同时，也可以满足舒适性供暖的需要，达到一举两得的良好效果。

1、大学公共洗浴废水排放存在的问题和不足目前，大学浴室当中的热水温度一般在四十五摄氏度至五十摄氏度之间。

在进行洗浴的时候会消耗热水大约十度的温度差，加热洗浴一般是四十摄氏度到四十五摄氏度之间的温升，显然制取洗浴水所用的大约百分之七十的热量会跟着废水排放而流失掉。

在大学校园当中，每天都会有很多的学生去浴室进行洗浴，这就大大加剧了大学浴室的浪费情况，基于这种情况就更加凸显了节能改造的重要性。

2、改造方案系统的主要构成2.1双热源热泵热能循环控制系统热水的制备以及废热水的热能量回收、循环使用都是由控制系统负责的。
