硅光电倍增管
硅光电倍增管偏置补偿电源电路设计
硅光电倍增管偏置补偿电源电路设计一、引言硅光电倍增管是一种重要的光电器件，广泛应用于高能物理实验、核辐射测量、医学成像等领域。
在实际应用中，硅光电倍增管的性能往往受到偏置电源的影响，因此设计一种稳定、可靠的偏置补偿电源电路对于提高硅光电倍增管的性能至关重要。
二、硅光电倍增管工作原理硅光电倍增管是一种特殊的光电器件，其工作原理主要包括光电效应、电子倍增和电子收集三个过程。
当入射光子击中硅光电倍增管的光敏材料时，光子被吸收并产生光电子，光电子被加速并引发多次电子碰撞，最终形成一个电荷脉冲信号。
这种电荷脉冲信号经过放大和测量处理后，可以得到光子的能量和入射位置等信息。
三、硅光电倍增管偏置补偿电源的需求硅光电倍增管的工作需要一个恒定且稳定的偏置电源，以确保光电子在电场的作用下能够被有效加速并产生电荷脉冲信号。
然而在实际应用中，偏置电源的稳定性往往会受到环境温度变化、电源波动等因素的影响，因此需要设计一种偏置补偿电源电路来保证硅光电倍增管工作的稳定性和准确性。
四、硅光电倍增管偏置补偿电源电路设计要点1. 电源稳定性：偏置补偿电源电路需要具有较高的稳定性，能够在电源波动或温度变化的情况下保持恒定的输出电压。
2. 温度补偿：由于环境温度的变化会影响电子元件的参数，因此偏置补偿电源电路需要具有一定的温度补偿功能，以保证在不同温度下仍能保持稳定的输出。
3. 可调性：偏置补偿电源电路需要具有一定的可调性，以便根据实际需要进行电压的微调和精确控制。
4. 电源效率：设计偏置补偿电源电路时，还需要考虑其电源效率，力求在稳定性和可靠性的基础上，尽可能减小功耗和提高能源利用率。
五、硅光电倍增管偏置补偿电源电路设计实例在实际设计中，可以采用反馈控制的方式来实现硅光电倍增管偏置补偿电源电路。
具体的电路原理图和设计步骤如下：1. 电路原理图：(此处插入原理图)2. 设计步骤：（1）选择合适的稳压器件，如稳压二极管、稳压管等，以保证电路的稳定性和可靠性。

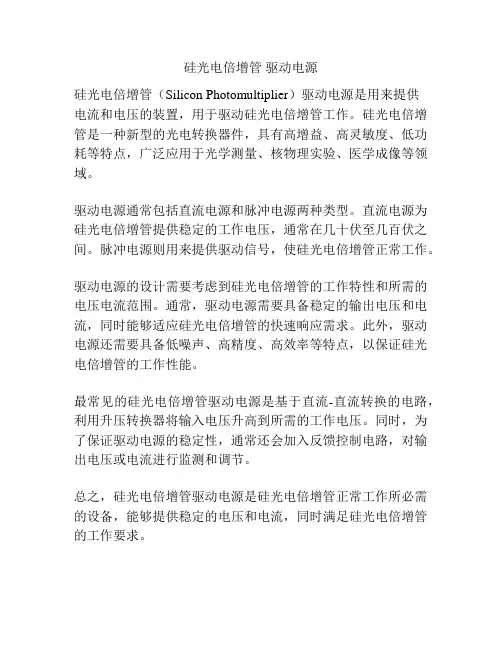

硅光电倍增管 驱动电源
硅光电倍增管驱动电源
硅光电倍增管（Silicon Photomultiplier）驱动电源是用来提供
电流和电压的装置，用于驱动硅光电倍增管工作。
硅光电倍增管是一种新型的光电转换器件，具有高增益、高灵敏度、低功耗等特点，广泛应用于光学测量、核物理实验、医学成像等领域。
驱动电源通常包括直流电源和脉冲电源两种类型。
直流电源为硅光电倍增管提供稳定的工作电压，通常在几十伏至几百伏之间。
脉冲电源则用来提供驱动信号，使硅光电倍增管正常工作。
驱动电源的设计需要考虑到硅光电倍增管的工作特性和所需的电压电流范围。
通常，驱动电源需要具备稳定的输出电压和电流，同时能够适应硅光电倍增管的快速响应需求。
此外，驱动电源还需要具备低噪声、高精度、高效率等特点，以保证硅光电倍增管的工作性能。
最常见的硅光电倍增管驱动电源是基于直流-直流转换的电路，利用升压转换器将输入电压升高到所需的工作电压。
同时，为了保证驱动电源的稳定性，通常还会加入反馈控制电路，对输出电压或电流进行监测和调节。
总之，硅光电倍增管驱动电源是硅光电倍增管正常工作所必需的设备，能够提供稳定的电压和电流，同时满足硅光电倍增管的工作要求。

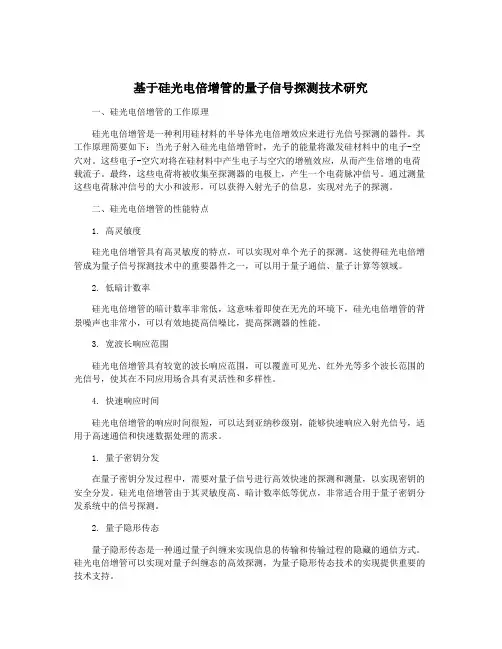

基于硅光电倍增管的量子信号探测技术研究
基于硅光电倍增管的量子信号探测技术研究一、硅光电倍增管的工作原理硅光电倍增管是一种利用硅材料的半导体光电倍增效应来进行光信号探测的器件。
其工作原理简要如下：当光子射入硅光电倍增管时，光子的能量将激发硅材料中的电子-空穴对。
这些电子-空穴对将在硅材料中产生电子与空穴的增殖效应，从而产生倍增的电荷载流子。
最终，这些电荷将被收集至探测器的电极上，产生一个电荷脉冲信号。
通过测量这些电荷脉冲信号的大小和波形，可以获得入射光子的信息，实现对光子的探测。
二、硅光电倍增管的性能特点1. 高灵敏度硅光电倍增管具有高灵敏度的特点，可以实现对单个光子的探测。
这使得硅光电倍增管成为量子信号探测技术中的重要器件之一，可以用于量子通信、量子计算等领域。
2. 低暗计数率硅光电倍增管的暗计数率非常低，这意味着即使在无光的环境下，硅光电倍增管的背景噪声也非常小，可以有效地提高信噪比，提高探测器的性能。
3. 宽波长响应范围硅光电倍增管具有较宽的波长响应范围，可以覆盖可见光、红外光等多个波长范围的光信号，使其在不同应用场合具有灵活性和多样性。
4. 快速响应时间硅光电倍增管的响应时间很短，可以达到亚纳秒级别，能够快速响应入射光信号，适用于高速通信和快速数据处理的需求。
1. 量子密钥分发在量子密钥分发过程中，需要对量子信号进行高效快速的探测和测量，以实现密钥的安全分发。
硅光电倍增管由于其灵敏度高、暗计数率低等优点，非常适合用于量子密钥分发系统中的信号探测。
2. 量子隐形传态量子隐形传态是一种通过量子纠缠来实现信息的传输和传输过程的隐藏的通信方式。
硅光电倍增管可以实现对量子纠缠态的高效探测，为量子隐形传态技术的实现提供重要的技术支持。
四、硅光电倍增管在量子信息处理中的应用量子信息处理是利用量子力学原理来实现信息存储、传输、处理等功能的一种新型信息处理技术。
硅光电倍增管在量子信息处理领域也有着重要的应用价值。
结论基于硅光电倍增管的量子信号探测技术具有高灵敏度、低暗计数率、宽波长响应范围、快速响应时间等优点，在量子通信、量子信息处理等领域具有广泛的应用前景。
光电倍增管 硅光电二极管
光电倍增管硅光电二极管光电倍增管和硅光电二极管是光电器件中常见的两种类型，它们在不同的应用领域具有重要的作用。
本文将从原理、结构、特点以及应用等方面对光电倍增管和硅光电二极管进行详细介绍。
一、光电倍增管光电倍增管（Photomultiplier Tube，PMT）是一种能将微弱光信号转化为可观测电信号的器件。
它的原理基于二次电子发射效应，通过多级倍增机制将光电子放大到可测量的程度。
光电倍增管的结构由光阴极、多级倍增部件和收集极组成。
光阴极负责将光信号转化为光电子，而倍增部件则负责将光电子经过多级倍增，放大成可观测的电信号。
最后，收集极将放大后的电信号收集起来。
光电倍增管具有以下特点：1. 高增益：光电倍增管能够将微弱的光信号放大到可观测的程度，具有很高的增益。
2. 宽波长响应范围：光电倍增管对不同波长的光信号都具有较好的响应能力，能够应用于广泛的光学系统中。
3. 快速响应速度：光电倍增管的响应速度很快，能够用于高速信号检测和计量应用。
4. 低噪声：光电倍增管的噪声水平较低，能够保证信号的清晰度和准确性。
光电倍增管在许多领域中都有广泛的应用，如科学实验、荧光光谱、核物理实验、医学成像等。
二、硅光电二极管硅光电二极管是一种利用硅材料制成的光电器件，能够将光信号转化为电信号。
它的原理基于光电效应，光子入射到硅材料上，产生光生载流子，从而形成电流。
硅光电二极管的结构由PN结和光敏区组成。
当光照射到光敏区时，光子的能量会激发光敏区内的电子和空穴，形成电流。
PN结的引入可以提高光电二极管的响应速度和灵敏度。
硅光电二极管具有以下特点：1. 高灵敏度：硅光电二极管对光信号具有很高的灵敏度，能够检测到微弱的光信号。
2. 快速响应速度：硅光电二极管的响应速度很快，能够用于高速信号检测和通信应用。
3. 宽波长响应范围：硅光电二极管对可见光和红外光信号都具有较好的响应能力。
4. 低噪声：硅光电二极管的噪声水平较低，能够保证信号的清晰度和准确性。
光电倍增管和硅光电倍增管
光电倍增管和硅光电倍增管
光电倍增管（Photo Multiplier Tube，简称PMT）是一种高灵敏度的光电探测器件，能够将微弱的光信号转化为电信号，广泛应用于光子计数、弱光探测、核医学等领域。
光电倍增管由光电阴极、倍增极和阳极组成，其核心部分是光电阴极和倍增极。
当光子入射到光电阴极上时，会激发出光电子，这些光电子在倍增极上经过多次倍增后，最终到达阳极，输出电信号。
硅光电倍增管（Silicon Photomultiplier，简称SiPM）是一种新型的光电探测器件，是二十世纪九十年代末发明的一种基于PN结的传感器。
它由多个雪崩二极管（APD）并联组成，具有增益高、灵敏度高、偏置电压低、对磁场不敏感、结构紧凑等特点。
硅光电倍增管的工作原理是当光子入射到硅光电倍增管的敏感区域时，会产生光电子，这些光电子在雪崩二极管中经过电场加速后与半导体晶体发生碰撞，激发出更多的电子，这些电子再经过电场加速后继续碰撞，形成雪崩效应，最终产生大量的电子和空穴，输出电信号。
硅光电倍增管与光电倍增管的区别：
1.材料不同：硅光电倍增管使用的是硅材料，而光电倍增管使用的是玻璃材料。
2.结构不同：硅光电倍增管是由多个雪崩二极管并联组成，而光电倍增管是由光电阴极、倍增极和阳极组成。
3.增益不同：硅光电倍增管的增益通常比光电倍增管更高，可以达到数千倍甚至更高。
4.尺寸不同：硅光电倍增管通常比光电倍增管更小，更便于集成和使用。
总之，硅光电倍增管是一种基于PN结的新型光电探测器件，具有高灵敏度、高分辨率和高稳定性等特点，适用于多种领域的光电探测和测量。
基于硅光电倍增管的量子信号探测技术研究
基于硅光电倍增管的量子信号探测技术研究一、硅光电倍增管的工作原理硅光电倍增管是一种能够将光子能量转化为电子信号的器件，其工作原理类似于光电二极管。
当光子入射到硅光电倍增管中时，会激发硅内的电子，产生电子-空穴对。
通过内置的高电场，这些电子-空穴对会被加速并产生电荷级联效应，从而使得电子数成倍增加。
最终，经过增益放大和信号处理，就可以得到一个可以被测量的电子信号。
硅光电倍增管具有快速响应、高增益和低噪声的特点，非常适合用于量子信号探测。
二、基于硅光电倍增管的量子信号探测技术研究现状在量子通信、量子计算和量子传感等领域，对于量子信号的探测要求越来越高，因此基于硅光电倍增管的量子信号探测技术也在不断发展。
目前，国内外学者已经在这一领域取得了一系列的研究成果。
他们通过不断优化硅光电倍增管的结构和材料，提高了其探测灵敏度和分辨率，拓展了其应用范围，并在量子通信、量子计算和量子传感等方面取得了一些突破性的进展。
利用硅光电倍增管可以实现单光子探测，进而实现量子通信中的量子密钥分发和量子隐形传态等功能。
在量子计算和量子传感领域，基于硅光电倍增管的量子信号探测技术也可以用于实现量子比特的读取和控制，以及实现微弱量子信号的探测和测量。
结论基于硅光电倍增管的量子信号探测技术是量子科学中的重要组成部分，具有快速响应、高增益和低噪声的特点，在量子通信、量子计算和量子传感等领域具有广泛的应用前景。
当前，国内外科学家在这一领域已经取得了一系列的研究成果，对其进行了广泛的研究和探索。
未来，随着硅光电倍增管技术的不断完善和提高，基于硅光电倍增管的量子信号探测技术将会在量子科学领域发挥越来越重要的作用，为相关领域的发展和进步提供重要支撑。
基于硅光电倍增管的量子信号探测技术研究
基于硅光电倍增管的量子信号探测技术研究一、硅光电倍增管的工作原理硅光电倍增管是一种基于硅材料的光电探测器，其工作原理主要包括光电效应、光致电子发射、电子倍增和电子收集等过程。
当光子穿过硅材料时，会激发硅中的电子，使其跃迁到导带中形成自由载流子。
这些自由载流子在电场的作用下被加速并达到增益区，通过碰撞和电子发射的方式产生二次电子，从而实现电子的倍增。
最终，这些电子被收集到电极上形成电荷脉冲信号，进而实现对光子信号的探测和测量。
二、基于硅光电倍增管的量子信号探测技术特点1. 高灵敏度硅光电倍增管具有高增益、低暗电流和高量子效率等特点，可以实现对微弱量子信号的高灵敏度探测。
尤其是在量子通信领域，对单个光子的探测要求非常严苛，而硅光电倍增管正好满足了这一需求。
2. 快速响应硅光电倍增管具有快速的响应速度，通常在纳秒甚至皮秒级别。
这使得它在高速量子通信和量子计算中有着重要的应用价值，能够实现对高速量子信号的及时探测和处理。
3. 低噪声硅光电倍增管的噪声性能优良，可以实现对量子信号的高精度测量。
这对于量子通信和量子计算中的信息传输和处理至关重要，能够有效地提高系统的性能和可靠性。
4. 宽波长响应硅光电倍增管具有宽波长响应特性，可以实现对不同波长范围内的量子信号的全面探测。
这为其在光谱分析和光子计数等领域的应用提供了便利。
3. 量子传感基于硅光电倍增管的量子信号探测技术还可以应用于量子传感领域，实现对微小物理量的高灵敏度探测。
在光谱分析、原子力显微镜和光子计数器等领域有着广泛的应用前景。
四、基于硅光电倍增管的量子信号探测技术发展趋势1. 新型硅材料随着材料科学的不断发展，新型的硅材料将会不断涌现，为硅光电倍增管的性能提升提供新的可能。
在硅纳米颗粒和硅量子点材料等方面的研究将有望为硅光电倍增管的量子信号探测技术带来新的突破。
2. 多功能集成未来硅光电倍增管还将朝着多功能集成的方向发展，将其与光学元件、电子器件等结合起来，实现更为复杂的量子信号处理功能。
sipm结构
sipm结构SIPM结构的全称为Silicon Photomultiplier，即硅光电倍增管。
它是一种新型的光电探测器，具有高增益、高灵敏度和快速响应等优点。
本文将介绍SIPM结构的原理、工作方式以及其在科学研究和工程应用中的重要性。
一、SIPM结构的原理SIPM结构由一系列微小的光电二极管（P-N结）组成，这些二极管通过共享一个正向电压作为偏置电压，形成一个并联电路。
当光子进入SIPM结构时，它们会被吸收并产生电子-空穴对，其中电子被P区域吸收，而空穴则被N区域吸收。
这些电子-空穴对会在电场的作用下分离，从而产生电流信号。
二、SIPM结构的工作方式SIPM结构中的每个光电二极管都是独立工作的，当一个光电二极管中的电子-空穴对被产生时，偏置电压使得电子被吸收到P区域，而空穴被吸收到N区域。
这个过程被称为电子和空穴的冲击离子化，会产生一个瞬时的电流脉冲，即单光子响应。
这些单光子响应可以通过适当的电路进行放大和处理，从而得到一个可测量的电信号。
三、SIPM结构的优势与传统的光电倍增管相比，SIPM结构具有许多优势。
首先，SIPM结构的增益比光电倍增管高数倍，可以检测到单个光子的信号。
其次，由于采用了硅材料，SIPM结构具有较高的灵敏度和较低的暗计数率，可以在低光强度条件下提供可靠的信号检测。
此外，SIPM结构还具有快速响应的特点，可以在纳秒时间尺度内完成信号检测和处理。
四、SIPM结构的应用由于SIPM结构具有高增益、高灵敏度和快速响应等优势，它在科学研究和工程应用中得到了广泛的应用。
在粒子物理学领域，SIPM结构常用于高能物理实验中的粒子探测器，如正电子发射断层成像（PET）系统和高能物理实验中的中子和γ射线探测器。
此外，SIPM结构还被应用于生命科学中的荧光光谱检测和分子影像学等领域。
五、未来发展趋势随着科学技术的不断发展，SIPM结构也在不断改进和创新。
目前，研究人员正在致力于提高SIPM结构的性能和稳定性，以满足更高精度和更复杂的实验需求。
光电倍增管倍增原理
光电倍增管倍增原理
光电倍增管是一种具有很大量子效率的半导体器件，它能够探测出极微弱的光，并通过光电效应将光放大，最后通过光电效应将光转换成电信号，它是现代半导体探测器中最重要的一种。
光电倍增管可分为三种：管式、硅二极管式和非共面光电倍增管。
对于半导体探测器来说，要产生较大的量子效率就必须使其能在一定的空间范围内收集到尽可能多的光子，即要求半导体材料本身具有较高的电子空穴对的迁移率。
当一片半导体材料制成管状时，其空间电荷效应将大为降低。
因此，光电倍增管大多做成平面型的，它由阳极和阴极两部分组成。
光电倍增管是以光为能源的器件，光从一极传到另一极时必须要有一个“通路”。
当光强足够强时，入射到光电倍增管上的
光全部能被倍增器吸收。
这时由于入射光子能量很高，而光电倍增管对光的吸收能力又很差，所以此时被倍增了的光子就不能被收集到阴极上，也就不能被倍增放大。
但由于其光电转换效率较高（约为80%），所以这个“通路”对整个光电倍增管来说只是一个很小的部分。
—— 1 —1 —。
2024年硅光电倍增管市场需求分析
硅光电倍增管市场需求分析1. 引言硅光电倍增管（Silicon Photomultiplier，SiPM）是一种高灵敏度、高增益的光探测器，广泛应用于医学成像、核物理、生命科学等领域。
随着科技的进步和应用领域的扩大，硅光电倍增管市场需求也呈现出稳步增长的态势。
本文将对硅光电倍增管市场需求进行分析，探讨其市场前景和发展趋势。
2. 硅光电倍增管市场规模根据市场调研数据，硅光电倍增管市场规模呈现稳步扩大的趋势。
2019年，市场规模达到X万美元，预计到2025年将达到Y万美元，复合年增长率为Z%。
主要驱动市场增长的因素包括医学成像技术的发展、核物理实验的需求增加、生命科学领域的研究进展等。
3. 市场需求驱动因素分析硅光电倍增管市场需求的增长主要受以下几个方面的影响：3.1 医学成像技术发展医学成像技术在临床诊断和治疗中的应用越来越广泛，其中包括放射性核素成像、正电子发射断层成像（PET）、单光子发射计算机断层成像（SPECT）等。
硅光电倍增管作为高灵敏度光探测器，可以提供更高的探测效率和空间分辨率，满足医学成像技术对精确成像的需求。
3.2 核物理实验需求增加核物理实验在基础科学研究和核能应用领域发挥着重要作用。
核物理实验中需要对粒子的能量和位置进行测量，而硅光电倍增管具有高增益和高时间分辨率的特性，可以满足核物理实验对高精度探测的需求。
3.3 生命科学研究进展生命科学研究中涉及到细胞、分子、基因等微观结构的观测和分析，而硅光电倍增管具有高灵敏度和快速响应的特点，可以用于单个光子的探测和数量的统计分析，对于生命科学研究具有重要意义。
4. 市场发展趋势硅光电倍增管市场在未来有着广阔的发展前景，以下是市场发展的趋势：4.1 进一步提高性能随着技术的进步，硅光电倍增管的性能不断提高，包括增益、时间分辨率、噪声等方面。
未来市场将追求更高性能的硅光电倍增管，以满足各个领域对探测器精度的要求。
4.2 应用拓展除了医学成像、核物理和生命科学研究领域，硅光电倍增管还有着广泛的应用潜力。
硅光电倍增管发展历史
硅光电倍增管发展历史一、器件发明硅光电倍增管（SiPM）是一种固态光电探测器，它的发明可以追溯到20世纪60年代。
在那个时期，人们开始研究半导体材料在光子探测领域的应用。
随着技术的不断发展，1963年，一种基于硅材料的光电倍增管终于被发明出来，这种器件后来被命名为“Silicon Photomultiplier”（SiPM）。
二、早期应用在SiPM刚刚被发明出来的时期，它的主要应用是在天文观测领域。
由于SiPM具有高灵敏度、低噪声和宽动态范围等特点，使得它成为了一种优秀的天文观测工具。
在随后的几十年里，SiPM的应用范围逐渐扩大，开始涉及到其他领域，如生命科学、环境监测等。
三、核医学领域的应用近年来，SiPM在核医学领域的应用得到了广泛的关注。
在核医学成像中，闪烁体是必不可少的组件之一。
然而，传统的闪烁体存在一些固有的缺点，如发光效率低、光衰减快等。
而SiPM则可以作为一种优秀的闪烁体替代品，它具有高灵敏度、低噪声、快速响应等特点，能够提供更准确的核医学图像。
四、工作原理SiPM的基本工作原理是利用P-N结的雪崩倍增效应。
当一个光子进入SiPM时，会产生一个光生电子-空穴对。
这个电子-空穴对将在P-N结处产生一个电场，该电场足够强，使得电子和空穴加速向相反方向移动，从而在短时间内产生多个电子-空穴对。
这些电子-空穴对被P-N结收集并输出电流信号。
通过将多个这样的SiPM单元集成在一起，可以获得更高的灵敏度和更好的空间分辨率。
总之，SiPM是一种具有重要应用价值的固态光电探测器，其发展历史经历了多个阶段。
如今，随着技术的不断进步和应用领域的不断扩展，SiPM已经成为了一种备受关注的光电探测器类型。
硅光电倍增管的高能应用
硅光电倍增管的高能应用硅光电倍增管（Silicon PMT，简称SPM）是上世纪九十年代末出现的一种全新的高灵敏度硅光电探测器，这种探测器主要是由工作在盖革模式下的雪崩二极管阵列构成，与传统光电倍增管相比，具有灵敏度高，增益大（106以上），一致性好，尺寸小，不受电磁场，工作电压低等众多优点。
SPM的基本原理如下：图1. SPM的基本原理及结构图如图1中所示，SPM探测器实际上是一个面阵的雪崩二极管阵列，每一个微元均由一个雪崩二极管和一个淬灭电阻（Quenching Resistor，RQ）组成，加上反向偏压后，雪崩管工作在接近击穿的状态下，当有光子打在探测面上，雪崩管内部产生大量电子，输出一个电脉冲，这时为防止雪崩管被击穿，RQ导通，开始放电，雪崩管回到初始状态，等待下一个光子打过来。
这个过程请参考图2。
各个微元被并联在一起，他们产生的电脉冲被累加起来，形成电流输出。
输出电流的大小，能够反映入射光的强度。
图2. SPM工作过程SPM探测技术近几年发展迅猛，已有成熟的商业产品推向市场，其中，爱尔兰的SensL公司（网站：/）是这个领域的佼佼者。
目前，由于SPM 自身所具有的众多优点，它已被成功应用于医疗影像和辐射监测等领域，如正电子发射计算机断层扫描装置(简称PET)、便携式辐射检测仪等。
爱尔兰SensL公司是一家国际领先的高科技公司，其产品主要是基于盖革原理的硅光电倍增管（Silicon PMT, 以下简称SPM）。
该公司技术力量雄厚，产品功能完善，目前已经成功应用于医疗影像和辐射监测等领域。
SensL公司产品具有灵敏度高，增益好（106以上），工作电压低（30V左右），尺寸小，灵敏度高，不受电磁干扰的影响等众多优点。
SPM的光谱响应范围为400-1100nm，可配合闪烁晶体（如CsI，LYSO等）使用，检测X射线，伽玛射线等。
其光谱响应曲线请参考图3：图3. SPM的光谱响应曲线SensL公司的产品主要包括单点和阵列型的SPM探测器以及相关的电子学附件，产品种类丰富，性能优良。
2024年硅光电倍增管市场分析报告
2024年硅光电倍增管市场分析报告1. 简介硅光电倍增管(SiPM)是一种新型的光电检测器件，具有高增益、快时间响应、良好的单光子分辨率和较低的工作电压等特点。
随着半导体制造工艺的不断改进以及市场需求的增加，硅光电倍增管市场逐渐扩大。
2. 市场规模根据研究机构对硅光电倍增管市场的调研数据显示，2019年硅光电倍增管市场规模约为X亿美元。
预计未来几年，市场规模将以XX%的复合年均增长率增长，预计到2025年市场规模将达到XX亿美元。
3. 市场驱动因素3.1 宇宙学研究和粒子物理实验需求硅光电倍增管被广泛应用于宇宙学研究和粒子物理实验中，用于探测高能粒子和相对论重离子碰撞等。
随着科研技术的不断发展，对光电检测器件的需求不断增加，推动了硅光电倍增管市场的发展。
3.2 医疗领域的应用硅光电倍增管在医疗领域中被广泛应用于放射治疗和医学成像等方面。
其快速响应和较低的工作电压使其成为医疗设备中重要的光电检测器件之一。
随着医疗技术的进步和医疗设备市场的发展，硅光电倍增管市场将迎来新的增长机遇。
3.3 工业应用领域的需求硅光电倍增管在工业领域中也有一定的应用，如光谱分析、光子计数等。
随着工业技术的不断发展和对高精度光电检测的需求增加，硅光电倍增管市场也将随之增长。
4. 市场竞争格局目前，硅光电倍增管市场上存在着多家全球领先的厂商，如Hamamatsu Photonics、Excelitas Technologies、SENSL等。
这些厂商凭借雄厚的技术实力和良好的市场口碑占据了主导地位。
此外，新兴的硅光电倍增管企业也在市场中崭露头角，如Advan。
2024年硅光电倍增管市场发展现状
2024年硅光电倍增管市场发展现状简介硅光电倍增管（Silicon Photomultiplier，SiPM）是一种新型的光电探测器，具有高增益、低功耗、低电压操作等优势，逐渐在多个领域得到应用。
本文将介绍硅光电倍增管市场的发展现状。
硅光电倍增管的原理硅光电倍增管是由一系列微小的二极管光电探测单元（pixel）组成的，并通过电压差驱动，使其工作在增益区域，从而实现光信号的放大。
每个像素都由一个光敏二极管和一个被动二极管串联组成。
当入射光照射到光敏二极管上时，光子被吸收，产生电子-空穴对。
电子被吸收或漂移到被动二极管，而空穴则向反向偏置的增益结偏移。
在增益区域内，电子和空穴进行倍增，最终导致电流放大。
因此，硅光电倍增管可以将微弱的光信号转化为可以被读出和处理的强电信号。
硅光电倍增管市场应用硅光电倍增管具有高度集成、高倍增、快速响应等特点，使其在多个领域得到广泛应用。
医学影像硅光电倍增管在医学影像领域被广泛应用，特别是在正电子发射断层扫描（Positron Emission Tomography，PET）和计算机断层扫描（ComputedTomography，CT）中。
由于其高增益和高灵敏度，能够捕获低能量的光子，因此可以提高图像质量并减少辐射剂量。
核物理实验硅光电倍增管也被广泛应用于核物理实验中，用于探测和测量放射性粒子的能量和位置。
由于其高增益和快速响应速度，可以提供精确的粒子测量，并能够应对高辐射环境。
安全监测硅光电倍增管可以用于安全监测领域，用于检测和识别辐射性物质、放射性污染和核辐射等。
由于其高灵敏度和快速响应特性，可以实时监测并报警，提高安全性。
光子学领域硅光电倍增管在光子学领域也有广泛应用，特别是在低光水平的光子计数方面。
例如，在光通信领域，硅光电倍增管被用于接收和检测微弱的光信号。
2024年硅光电倍增管市场发展现状硅光电倍增管市场近年来呈现快速增长的趋势，主要受益于其广泛的应用领域和优越的性能。
光电倍增管 硅光电池
光电倍增管硅光电池
光电倍增管（Photomultiplier Tube，简称PMT）和硅光电池是两种不同的光电子器件，分别用于检测和转换光信号。
下面对它们进行简要的介绍：光电倍增管（Photomultiplier Tube，PMT）:
原理：PMT是一种真空管，它通过光电效应将入射光子转换为电子，然后利用一系列的二次发射和倍增效应，增加电子的数量，最终产生一个可以测量的电流信号。
结构：PMT通常包含光阴极、一系列的二次发射极（光电子通过这些发射极产生二次电子）、若干个倍增极，最后是阳极用于收集电子并产生电流信号。
应用：PMT在光谱仪、荧光探测、核物理实验等领域广泛应用，特别适用于低光水平下的高灵敏度检测。
硅光电池：
原理：硅光电池（也称为太阳能电池）利用光生电效应，即当光子照射到硅材料上时，会激发硅中的电子，从而产生电流。
硅光电池主要分为单晶硅、多晶硅和非晶硅等类型。
结构：一般由多个硅片组成，这些硅片的表面被施加电场，当光照射到硅片上时，会产生电子和正电子对，形成电流。
应用：硅光电池广泛用于太阳能电池板，将太阳能转换为电能。
此外，在光电子学、光通信等领域也有应用。
总体而言，光电倍增管和硅光电池有着不同的工作原理和应用领域。
PMT主要用于光子计数和低光水平下的信号增强，而硅光电池则主要用于将光能转换为电能，应用于太阳能电池板等领域。
sipm 放电效率
SiPM（硅光电倍增管）是一种高效的光子探测设备，具有灵敏度高、偏置电压低、对磁场不敏感等特点。
衡量SiPM效率的主要参数为光子探测效率（PDE），这指的是SiPM检测到的光子数与实际到达SiPM表面的光子数之比。
影响PDE的因素包括：器件的工作电压、入射光子的波长、以及SPAD（单光子雪崩二极管）单元的数量和特性等。
例如，当SiPM表面接收到光子时，被光子激发的SPAD单元数目服从泊松分布，而SiPM的总输出是各个SPAD单元输出的叠加，总的输出和SPAD相应单元数目成正比。
另外，SiPM产生的电流脉冲波形主要有3个特点：上升时间短，下降有很长的拖尾；由于长拖尾的存在波形容易产生叠加；存在高频噪声。
硅光电倍增管串扰
硅光电倍增管串扰硅光电倍增管（Silicon Photomultiplier，SiPM）是一种高灵敏度、高增益、低功耗的光电探测器，常用于各种光学测量和粒子物理实验中。
然而，尽管其具有许多优点，但硅光电倍增管在实际应用中也存在一些问题，其中之一就是串扰现象。
所谓硅光电倍增管串扰，指的是当一根光电倍增管中的一个光子被探测到后，会引起相邻的像素也产生响应，从而导致信号的干扰和误判。
这种串扰现象是由于硅光电倍增管的像素结构特点所致。
硅光电倍增管通常由许多微小的光电二极管组成，每个光电二极管都是一个独立的光电探测单元。
当一个光子射到某个光电二极管上时，该二极管会被激发产生电荷，并经过电倍增强放大器的作用，输出一个脉冲信号。
然而，由于光电二极管之间的物理接触和电容耦合效应，当一个光电二极管被激发时，会在相邻的光电二极管上引起电荷的漂移和积累，从而导致这些相邻的光电二极管也产生响应。
硅光电倍增管串扰的产生主要有两个原因。
首先，光电二极管之间的电容耦合效应会使得光子能量在相邻的光电二极管之间传递。
其次，光电二极管之间的物理接触会导致光子在相邻光电二极管之间的漂移和扩散。
为了减少硅光电倍增管串扰，可以采取一些措施。
首先，可以通过优化硅光电倍增管的像素结构设计来减少串扰的发生。
例如，可以增加光电二极管之间的隔离层，减小相邻光电二极管之间的电容耦合效应。
其次，可以通过调整硅光电倍增管的工作电压和温度等参数来控制串扰的程度。
此外，还可以采用信号处理算法来对串扰信号进行消除和补偿。
尽管硅光电倍增管串扰是一个存在的问题，但通过技术手段和工程控制，可以有效降低串扰的影响。
硅光电倍增管作为一种高性能的光电探测器，在医学影像、核物理、生物学等领域具有广泛的应用前景。
未来，随着技术的不断进步和创新，相信硅光电倍增管串扰问题将得到更好的解决，其应用领域和性能将进一步拓展和提升。
硅光电倍增管串扰是硅光电倍增管在实际应用中需要解决的一个问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅光电倍增管2.1 半导体光电探测器光电探测器是将接收到的光信号转换为电信号，并进一步做放大处理的一种探测器。
目前，常见的光电探测器都是应用光电效应来工作的。
光电效应又分为内光电效应与外光电效应两种。
我们通常所说的光电倍增管（PMT ）便是利用外光电效应工作的典型器件，即入射光子打到阴极材料上，将其内部电子轰击出来形成光电流，光电流强度同入射光强成正比，从而可以检测出入射光信号的强度。
而半导体光电器件，包括光敏电阻，光电池，光电二极管，光电三极管，雪崩二极管等，利用内光电效应工作。
内光电效应同外光电效应的区别在于，入射光子并不直接将光电子从光电材料中轰击出来，而是将光电材料内部的电子从价带激发到导带，于是在价带留下一个空位——空穴，而在导带产生一个能自由移动的电子。
像这样由入射光子所激发产生的电子-空穴对，称为光生电子空穴对。
空穴可看成是一个带正电的载流子，同带负电的电子相反，空穴在价带中的能量高于导带中的能量，它可在价带中自由移动。
因此，光生电子空穴对的产生改变了半导体材料的导电性能，可设法检测这种性能的改变来探测光信号的变化。
其中，入射光子数同光生电子空穴对数目之比称为量子效率（QE ，quantum efficiency ），通常将它写成百分比的形式。
半导体光电探测器，相对于利用广泛意义上所说的、利用外光电效应的光电倍增管，它具有体积小、需求电压低的明显优势，本文所采用的SiPM 便是一种半导体光电倍增器件。
半导体材料吸收光能，并将光转换为电信号，由以下五种机理的光吸收：本征吸收、激子吸收、晶格振动吸收、杂质吸收和自由载流子吸收。
光子能量较大（g E h >λ）时，将发生本征吸收，而能量大于能带同杂质能级之差（A C E E h ->λ或γE E D -）时，可观察到杂质吸收、自由载流子吸收。
本征吸收、杂质吸收等是半导体吸收光的主要机制。
功率为iV P 的光入射到半导体材料内，经过一段距离的传输，由于上述吸收过程使得光功率下降，它遵从指数衰减规律：x io ix e P P α-=，式中ix P 为光在半导体内走过x 距离后的光功率，指数项系数α为吸收系数。
对不同的材料，在其本征吸收波长g λ处，有一陡峭吸收边：EE hc c h h E g 24.1,====λλν (2.1)当入射波长比g λ短时，会发生强烈的吸收，而波长比g λ长时，材料不吸收光子，即材料是透明的。
换句话说，只要入射光的光子能量E 大于半导体材料的禁带宽度E g ，就会发生光学吸收[2]。
这就是半导体材料可以用来制备半导体光电探测器的原理。
2.2 光电二极管光电二极管的核心结构为一个P-N 结。
为了简化讨论，通常将PN 结看成是“突变结”，即在N 区含有均匀分布的施主杂质，浓度为N d ，在P 区含有均匀分布的受主杂质，浓度为N a ，P 区到N 区交界面处杂质浓度发生突变。
交界面附近区域内，当载流子扩散运动与漂移运动达动态平衡时，将形成一个由杂质离子组成的“空间电荷区”，即耗尽层，也就是结区。
设N 区与P 区内电荷区宽度分别为d 1,d 2，以交界面为原点，P 区指向N 区方向为正方向，由电荷守恒与泊松方程可得两区的电场分布为[3]：11d d <x <0 x),-(d eN =E(x)ε (2.2)0<x <d - ),d +(x eN = E(x)22d ε (2.3)为提高光电二极管响应速度，光生电子空穴对的产生应尽量发生在耗尽层内。
这是因为在该区域内一旦产生电子空穴对，电子和空穴将受结内强烈的结区电场作用而分开，各自向相反方向做漂移运动；而耗尽层外部电场较弱，电子空穴对主要依靠扩散运动到达P-N 结区，扩散运动速度远低于漂移运动。
未加外电压时，一方面产生的电子空穴对很容易复合损失，另一方面结区较薄，因此实际使用中需要将光电二极管反向偏置，使得外加电场方向同结区电场方向一致，加宽耗尽层宽度的同时也降低了二极管的结电容，从而提高了光电二极管的响应速度和灵敏度。
为了进一步加宽耗尽层，以提高量子效率和响应速度，在+P 区和+N 区之间加入一低掺杂的I 区（intrinsic region ），其工作原理图见图2.1。
由于掺杂浓度较低，材料接近本征，整个I 区都为耗尽层。
在耗尽层电场较强，光生载流子漂移速度很快，响应速度得到大大提高。
不论是一般的光电二极管还是PIN 二极管，即使在最大响应度卜，一个光子最多也只能产生一对电予一空穴对，并不不具备放大信号的作用。
它们产生的光生电流很微弱，需要经过多次放大作用才能达到可供使用的程度，由此难免会引入放大器噪声。
为克服PIN 二极管的缺点，雪崩二极管（APD ，Avalanche photodiode ）诞生了。
图2.1 PIN光电二极管的工作原理图APD同样工作于反向偏压下，且内部产生光生电子空穴对的作用机理同一般二极管一样，不同的是所加反向偏压较高，可达50~150V，但是一般仍然低于击穿电压。
这样，在P-N 结内形成一个强电场区。
初始产生的电子空穴对在强电场下得到加速后，获得很高的动能。
载流子在高速运动中与晶体晶格发生碰撞，使得价带电子跃迁到导带上去，从而产生新的电子空穴对，当然动能足够大的情况下初始电子或者空穴却并不会因为碰撞而消失。
新生的电子或者空穴，同样的，在强电场加速作用下获得足够动能，与其他原子发生碰撞而激发产生更多的电子空穴对。
这样的碰撞电离接连发生，形成所谓的“雪崩”倍增现象，使光电流得到放大。
雪崩二极管常用于需要高灵敏度、快速响应的低光照短脉冲条件下，当它运行在更高偏压的盖革模式下时，甚至可以用来探测单光子。
但是它的缺点在于，加工工艺相对于PIN光电二极管更复杂，需要的生产成本也更高。
同时它的灵敏度受温度影响较大，因此需要添加额外的温度补偿电路。
2.3 硅光电倍增管原理硅光电倍增管，缩写做SiPM（Silicon PhotoMultiplier），是基于雪崩光电二极管的光电探测器件。
它是将高密度的二极管阵列（高达~103/mm2）组合固定在Si基底上。
每个二极管都是工作于盖革模式下的雪崩二极管，同时串联有一个猝息电阻，放大倍数可高达105-106。
图2.2展示的是一个SiPM的等效电路，图中一个二级管代表一个像素点，每个像素点将提供它是否被激发导通这一信息。
图2.3为SiPM典型的结构解析图。
这些二极管对单光子非常敏感（即便是在室温下），工作的动态范围超过一次100个光子。
在SiPM中，每个小尺寸的雪崩二极管就是一个微元像素点，它们工作于盖革模式下，即所加的反向偏压比击穿电压还要高一些，一般比击穿电压高10%~20%。
当APD内电流小于闭锁电流时，在倍增区域的电流波动将趋于零，即SiPM 处于截止状态，理想情况下不考虑热效应时，只有当一个光子打到某一个像素点上时，该像素点才会被激发雪崩，并输出电荷。
每个像素点输出的幅值一样，SiPM输出的总电荷量等于所有像素输出电荷量的总和，那就是说，在未饱和的情况下，SiPM输出信号幅度同入射光子数目成正比。
如果我们在SiPM 前放置一个闪烁体，那么可以将其用来探测入射射线的能量。
当雪崩效应发生后，雪崩电流流过猝熄电阻R q形成一个压降，使得APD 上的电压降低到比击穿电压更低的水平，雪崩效应无法继续而停止。
实际情况中，往往由于热效应产生载流子触发雪崩效应，暗计数率也是衡量SiPM 的性能的一个标准，这也是我们后面会讨论的内容。
图2.2 SiPM的等效电路图图2.3 SiPM结构解析图[4]2.4 SiPM特性参数2.4.1 SiPM的增益SiPM各像素点所能释放的电量由像素点电容所能积聚的电量决定，有：=Q)T(C(VV(T))-(2.4)break downpixel式中Q 为释放的电荷量，C pixel 为像素电容，V 为加载电压，由于SiPM 受温度影响较大，因此Q 与V 都是关于温度T 的函数，其中)(T V V V breakdown -=∆又被称作overvoltage 。
Q 同增益（Gain ）的关系为：e Q =Gain pixelone (2.5)这里的e 是电子所带电荷量。
Gain 表示了单个光电子（来源可能是热效应，或者光子激发）引发雪崩效应输出的电荷量，也就是一个像素点一次可以输出的电荷量，可以通过测量SiPM 的单光电子峰计算得到。
当光波波长确定时，增益主要取决于所加偏压与温度。
电压影响耗尽层电容大小，而温度将影响击穿电压值。
2.4.2 动态范围由于像素的总个数m 有限，入射进SiPM 的光强存在一个动态范围，有[4]： 1<mPDE N ph ⋅ (2.6) 这里的N ph 是入射光子数，PDE 为光子探测效率。
式2.6表明同时进入某个像素的光电子数应该足够小。
由于像素总数m 是有限的，随着入射光强的增加，或者说是随着进入单位像素点的光电子数增加，SiPM 信号将逐渐偏离线性，最终趋于饱和。
即便光强较强，却还没有强到使SiPM 完全饱和时，有可能会出现有两个或者更多的光子同时入射到同一个像素点中，却只触发一次雪崩，在绘制QDC （电荷幅度转换器）谱时，被当做一个光子来计数，此时便会出现非线性；如果仅仅是偶然会出现这一现象，并不影响QDC 谱形（有可能影响到波形展宽），那么我们仍然能够接受。
因此，我们需要一个能够保证线性输出的入射光强上限。
2.4.3 SiPM 光探测效率室温下，SiPM 光探测效率（PDF ，Photon Detection Efficiency ）同偏压U 、入射光波长λ、温度T 有关，可写作下面等式[5]：T)U,,(P G )QE(=T)U,,PDE( B F λλλ⋅⋅ (2.7) 这里的QE 为量子转换效率（一般0.5~0.8，同入射光波长与SiPM 本身属性有关），G F 为几何因子，为光敏区域面积同SiPM 总面积的比值（SiPM 不同像素衔接可能有间隙，同时各像素自身存在光敏区域），P B 为初始光电子或者空穴能够触发雪崩的概率，同波长、温度以及偏压有关。
2.4.4 SiPM 暗计数率暗计数率，Dark Count Rate ，通常缩写做DCR ，顾名思义，为无光照条件下SiPM 输出的光子计数率，一般来源于热激发，同SiPM 的加工过程、有效面积、温度、像素点总数、偏压均有关。
图2.4为SiPM典型DCR谱，由于一个像素点就代表一个光电子，从图2.4中我们可以看出暗计数几乎都是在单光电子的水平；2个光电子，3个光电子或者4光电子水平的暗计数很少，而且对于SiPM来说像素总数越高，暗计数率越大。
当入射光子数较多时，我们只要在测量时设定合适的阈值就可以消除暗计数的影响；另一方面，当入射光子数目较少时，暗计数率很容易使探测器“盲”掉，我们可以通过在已知入射光到达时间的情况下设定合适门信号，只在光子到达的时候打开“门”进行测量计数，以此来消除暗计数率的影响。
