高压直流输电讲解
《高压直流输电》课件
研究高压直流输电线路和换流站对周边电磁环境的影响，制定相应的防护措施和标准，降低对环境和人体的影响。
研究高压直流输电在电网中的稳定运行机制，通过优化无功补偿、有功滤波等技术手段，提高系统的稳定性和可靠性。
高压直流输电系统的核心，负责将交流电转换为直流电或反之。
换流站
直流输电线路
接地极
用于传输直流电，通常采用架空线或海底电缆。
为系统提供参考地电位，并泄放多余的电流。
03
02
01
01
02
03
04
实现交流电与直流电相互转换的核心元件。
换流阀
用于调整电压等级，使换流站能与不同电压等级的电网连接。
变压器
用于滤除换流过程中产生的谐波，减少对周围环境的干扰。
《高压直流输电》PPT课件
目录
高压直流输电概述高压直流输电的基本原理高压直流输电系统的构成与设备高压直流输电的优缺点与关键技术问题高压直流输电的工程实例与展望
01
高压直流输电概述
Chapter
总结词
高压直流输电是一种利用高压直流电进行远距离传输的输电方式，具有输送容量大、损耗小、稳定性高等特点。
详细描述
总结词
换流技术是高压直流输电的核心技术之一，涉及到整流和逆变两个过程。
详细描述
在整流过程中，交流电源转换为直流电源，通过控制晶闸管或绝缘栅双极晶体管的开关状态实现。逆变过程则是将直流电源转换为交流电源，同样通过控制开关状态实现。换流技术的关键在于保证电流的稳定和减小谐波干扰。
VS
高压直流输电的损耗主要包括线路损耗和换流损耗，提高效率是重要目标。
探究高压直流输电技术

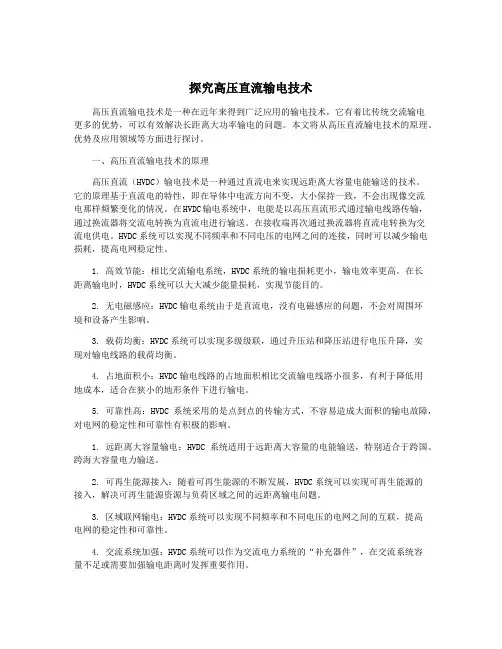

探究高压直流输电技术高压直流输电技术是一种在近年来得到广泛应用的输电技术，它有着比传统交流输电更多的优势，可以有效解决长距离大功率输电的问题。
本文将从高压直流输电技术的原理、优势及应用领域等方面进行探讨。
一、高压直流输电技术的原理高压直流（HVDC）输电技术是一种通过直流电来实现远距离大容量电能输送的技术。
它的原理基于直流电的特性，即在导体中电流方向不变，大小保持一致，不会出现像交流电那样频繁变化的情况。
在HVDC输电系统中，电能是以高压直流形式通过输电线路传输，通过换流器将交流电转换为直流电进行输送。
在接收端再次通过换流器将直流电转换为交流电供电。
HVDC系统可以实现不同频率和不同电压的电网之间的连接，同时可以减少输电损耗，提高电网稳定性。
1. 高效节能：相比交流输电系统，HVDC系统的输电损耗更小，输电效率更高。
在长距离输电时，HVDC系统可以大大减少能量损耗，实现节能目的。
2. 无电磁感应：HVDC输电系统由于是直流电，没有电磁感应的问题，不会对周围环境和设备产生影响。
3. 载荷均衡：HVDC系统可以实现多级级联，通过升压站和降压站进行电压升降，实现对输电线路的载荷均衡。
4. 占地面积小：HVDC输电线路的占地面积相比交流输电线路小很多，有利于降低用地成本，适合在狭小的地形条件下进行输电。
5. 可靠性高：HVDC系统采用的是点到点的传输方式，不容易造成大面积的输电故障，对电网的稳定性和可靠性有积极的影响。
1. 远距离大容量输电：HVDC系统适用于远距离大容量的电能输送，特别适合于跨国、跨海大容量电力输送。
2. 可再生能源接入：随着可再生能源的不断发展，HVDC系统可以实现可再生能源的接入，解决可再生能源资源与负荷区域之间的远距离输电问题。
3. 区域联网输电：HVDC系统可以实现不同频率和不同电压的电网之间的互联，提高电网的稳定性和可靠性。
4. 交流系统加强：HVDC系统可以作为交流电力系统的“补充器件”，在交流系统容量不足或需要加强输电距离时发挥重要作用。
高压直流输电术语
高压直流输电术语高压直流输电是一种将电能以直流形式从发电厂输送到用户的电力传输技术。
与传统的交流输电相比，高压直流输电具有更高的效率、更远的距离和更小的输电损耗。
下面将从输电方式、输电特点和应用领域三个方面详细介绍高压直流输电术语。
一、输电方式1. 单线架空输电：高压直流输电可以通过架设单根输电线路来实现。
这种方式适用于输电距离短、地形平坦的场景。
单线架空输电需要考虑线路的安全性和稳定性，以及对环境的影响。
2. 铜氧化镍导体：高压直流输电线路中常使用铜氧化镍导体。
铜氧化镍导体具有良好的导电性能和导热性能，能够承受高温和高压。
此外，铜氧化镍导体还具有较小的电阻损耗和较高的机械强度。
3. 架空输电塔：高压直流输电线路需要架设输电塔来支撑输电线路。
架空输电塔通常由钢材制成，具有高强度和稳定性。
根据地形和线路距离的不同，输电塔的类型和形状也会有所不同。
二、输电特点1. 高电压：高压直流输电中，电压通常达到数百千伏或更高。
高电压可以减小输电线路的电流，降低线路损耗，提高输电效率。
同时，高电压也对输电线路的绝缘和安全性提出了更高的要求。
2. 低损耗：高压直流输电由于直流特性，输电线路的电阻损耗相对较低。
与交流输电相比，高压直流输电的线路损耗更小，能够减少能源的浪费，提高能源利用效率。
3. 远距离输电：高压直流输电相对于交流输电来说，具有更远的输送距离。
这是因为在长距离输电中，交流输电会产生较大的电阻损耗和电感损耗，而高压直流输电可以减小这些损耗。
三、应用领域1. 远距离输电：高压直流输电被广泛应用于远距离输电领域。
例如，海底电缆输电和跨国输电项目都采用高压直流输电技术。
通过高压直流输电，可以实现超长距离的电力传输，满足不同地区的用电需求。
2. 可再生能源输电：高压直流输电也逐渐应用于可再生能源输电领域。
由于可再生能源发电厂往往位于偏远地区，而用户集中在城市地区，高压直流输电可以有效地将可再生能源输送到用户，促进可再生能源的开发和利用。
探究高压直流输电技术
探究高压直流输电技术高压直流输电技术是一种利用特定设备将交流电转化为直流电，再通过高压输电线路进行远距离传输的技术。
相较于传统的交流输电技术，高压直流输电技术具有输电损耗小、占地面积小、线路电压稳定等优点，因此在长距离、大容量输电方面具有重要的应用价值。
一、高压直流输电技术的原理及特点高压直流输电技术的原理是通过变流器将交流电转化为直流电，再通过高压输电线路进行输送。
其特点主要表现在以下几个方面：1. 输电损耗小在长距离输电过程中，输电线路的电阻以及电感将导致交流电输电损耗增大，而采用高压直流输电技术可以减少这些损耗，提高输电效率，使得输电损耗大幅度降低。
2. 占地面积小相较于交流输电技术，高压直流输电技术所需的输电线路更细、支持结构更简单，因此在占地面积上具有明显的优势。
这也意味着在地理条件复杂的地区，更适合采用高压直流输电技术。
3. 线路电压稳定利用高压直流输电技术进行输电时，线路上的电压波动较小，不容易受到外界因素的干扰，从而能够保证系统的稳定性和可靠性。
在跨国输电方面，由于国家之间的电网互连可能存在电压频率不同和网络不稳定等问题，因此采用高压直流输电技术可以有效地克服这些问题，实现不同国家间的大容量跨国输电。
2. 超高压输电随着我国电力工业的快速发展，超高压输电技术已成为目前电力系统建设的主要方式，超高压直流输电技术因其输电效率高、损耗小等特点，已成为超高压输电线路中的主要选择。
3. 高峰负荷调节在电力系统运行中，高峰时段的负荷调节是一个重要的问题。
采用高压直流输电技术可以实现不同地区之间的电力资源共享，有效平衡各地区的负荷，提高电力系统的运行效率。
三、高压直流输电技术的发展现状与前景为了满足我国不断增长的用电需求，高压直流输电技术在国家战略规划中被赋予了重要的地位。
目前，中国已经建成了世界上最大的±800kV超高压直流输电工程，实现了西部地区大规模电力资源向东部地区输送。
在未来，高压直流输电技术将继续发挥重要作用。
高压直流输电总结
高压直流输电总结高压直流输电总结一、高压直流输电概述：1.高压直流输电概念：高压直流输电是交流-直流-交流形式的电力电子换流电路，由将交流电变换为直流电的整流器、高压直流输电线路及将直流电变换为交流电的逆变器三部分组成。
注意：高压输电好处是在输送相同的视在功率S的前提下，高压输电能够降低输电线路流过的电流，减少线路损耗，提高输送效率（,）。
2.高压直流输电的特点：（1）换流器控制复杂，造价高；（2）直流输电线路造价低，输电距离越远越经济；（3）没有交流输电系统的功角稳定问题；（4）适合海底电缆（海岛供电、海上风电）和城市地下电缆输电；（5）能够非同步（同频不同相位，或不同频）连接两个交流电网，且不增加短路容量；（6）传输功率的可控性强，可有效支援交流系统；（7）换流器大量消耗无功，且产生谐波；（8）双极不对称大地回线运行时存在直流偏磁问题和电化学腐蚀问题；（9）不能向无源系统供电，构成多端直流系统困难。
3.对直流输电的基本要求：（1）能够灵活控制输送的（直流）电功率（大小可调；一般情况下，应能够正反双向传送电功率（功率方向可变）；（2）维持直流线路电压在额定值附近；（3）尽可能降低对交流系统的谐波污染；（4）尽可能少地吸收交流系统中的无功功率；（5）尽可能降低流入大地的电流。
注意：大地电流的不利影响包括①不同接地点之间存在电位差，形成电解池，造成电化学腐蚀；②变压器接地中性点流过直流电流，造成变压器直流偏磁，使变压器噪声增加、损耗加大、振动加剧。
4.高压直流输电的适用范围：答：1.远距离大功率输电;2.海底电缆送电;3.不同频率或同频率非周期运行的交流系统之间的联络;4.用地下电缆向大城市供电;5.交流系统互联或配电网增容时,作为限制短路电流的措施之一;6.配合新能源供电。
二、高压直流输电系统的基本构成：1.双端直流输电的基本构成：（1）单极大地回线（相对于大地只有一个正极或者负极）：图2- 1（2）单极金属回线：图2- 2（3）双极大地回线（最常用）：图2- 3（4）双极单端接地（很少用）：图2- 4（5）双极金属回线（较少用）：图2- 5（6）并联式背靠背：图2- 6（7）串联式背靠背：图2- 72.多端直流输电的基本构成：（1）三端并联型；图2- 8（2）三端串联型；图2- 9注意：这里的“双端”、“多端”指的是所接换流站的个数（交流电网接入点的个数），而不是换流器的个数。
高压直流输电技术简析
高压直流输电技术简析高压直流输电技术是一种将电能以直流形式进行长距离传输的技术。
相比传统的交流输电技术，高压直流输电技术具有许多优势，如输电损耗小、输电距离远、电网稳定性高等。
本文将对高压直流输电技术进行简析，介绍其原理、应用和发展前景。
一、高压直流输电技术的原理高压直流输电技术是利用变流器将交流电转换为直流电，然后通过高压直流输电线路将直流电进行传输，最后再通过变流器将直流电转换为交流电。
这种技术的核心是变流器，它能够实现电能的双向转换，即将交流电转换为直流电，也可以将直流电转换为交流电。
二、高压直流输电技术的应用1. 长距离输电：高压直流输电技术适用于长距离输电，特别是在海底或山区等地形复杂的地方。
由于直流电的输电损耗较小，可以有效减少能源的浪费，提高输电效率。
2. 交流与直流互联：高压直流输电技术可以实现交流电与直流电的互联，使得不同电网之间可以进行互相补充，提高电网的稳定性和可靠性。
3. 可再生能源输电：随着可再生能源的快速发展，如风能、太阳能等，高压直流输电技术可以有效解决可再生能源的输电问题，将分散的可再生能源集中输送到用电地区，提高能源利用率。
三、高压直流输电技术的发展前景高压直流输电技术在能源领域具有广阔的应用前景。
随着能源需求的增加和能源结构的调整，高压直流输电技术将成为未来能源输送的重要手段。
目前，我国已经建成了多条高压直流输电线路，如长江三峡-上海、青海-河南等，这些线路的建设和运行经验为我国高压直流输电技术的发展提供了宝贵的经验。
未来，高压直流输电技术还将面临一些挑战和机遇。
一方面，随着技术的不断进步，高压直流输电技术的输电效率将进一步提高，输电损耗将进一步降低。
另一方面，随着可再生能源的快速发展，高压直流输电技术将成为可再生能源大规模开发和利用的重要手段。
总之，高压直流输电技术是一种具有广泛应用前景的技术。
它不仅可以实现长距离输电，提高能源利用效率，还可以实现交流与直流的互联，提高电网的稳定性和可靠性。
高压直流输电
最后，线路走廊窄，征地费省。以同级500千伏电压为例，直流线路走廊宽仅40米，对于数百千米或数千千 米的输电线路来说，其节约的土地量是很可观的。
除了经济性，直流输电的技术性也可圈可点。直流输电调节速度快，运行可靠。
应用现状
应用现状
1、高压直流供电技术的应用情况
我国对高压直流供电技术的应用主要体现在，中国电信公司在使用并且推广高压直流供电技术，并且电信公 司与电源系统的开发商在不断的研究高压直流电源，如今，这种供电方式已经被相关部门广泛的应用。虽然高压 直流电源可以选择多种电压，但是依然没有后端设备厂商的大力支持。在选择供电电压的时候一定要确保整个供 电系统可以正常的运作，高压直流供电技术中存在的问题不断的解决，高压直流供电技术就会得到飞快的发展。
主要设备
主要设备
包括换流器、换流变压器、平波电抗器、交流滤波器、直流避雷器及控制保护设备等。
换流器又称换流阀是换流站的关键设备，其功能是实现整流和逆变。目前换流器多数采用晶闸管可控硅整流 管)组成三相桥式整流作为基本单元，称为换流桥。一般由两个或多个换流桥组成换流系统，实现交流变直流直流 变交流的功能。
谢谢观看
绍
高压直流输电的基本控制原理
高压直流输电的基本控制原理引言高压直流输电（High Voltage Direct Current Transmission，简称HVDC）是利用直流电进行长距离电能传输的一种电力传输方式。
相比传统的交流输电，HVDC具有输送能力强、输电距离远、输电损耗小等优势，因此被广泛应用于长距离大容量电力传输领域。
本文将介绍高压直流输电的基本控制原理。
1. 高压直流输电系统架构HVDC系统由两个互补的部分组成：直流变换站（Converter Station）和直流输电线路（Transmission Line）。
1.1 直流变换站直流变换站有两个关键组成部分：直流输电端（Rectifier），用于将交流输电线路的电能转换为直流电能；直流送电端（Inverter），用于将直流电能转换为交流电能。
直流变换站还包括转换器阀（Converter Valve）和控制系统，用于实现电能的双向转换和控制。
1.2 直流输电线路直流输电线路是连接两个直流变换站的输电线路，通常采用高压直流输电线路（High Voltage Direct Current Transmission Line）或双回线方式。
直流输电线路的主要组成部分有导线、绝缘子、支架等。
2. 高压直流输电的基本控制原理高压直流输电系统的基本控制原理是通过控制直流变换站和直流输电线路的参数来实现对系统的稳定性、功率传输和电压/电流等的调节。
2.1 直流变换站控制直流变换站通过改变直流输电端和直流送电端的工作状态，实现电流方向和功率的控制。
主要的控制策略有以下几种： - 换流控制：控制换流阀的开关时间，改变电流的方向； - 功率控制：通过调整换流阀的开关时间，控制功率的输入和输出； - 电压/电流控制：通过调整换流阀的开关时间，控制电压/电流的大小和稳定性。
2.2 直流输电线路控制直流输电线路的控制主要包括电流控制和电压控制两个方面： - 电流控制：通过调整输电线路的电流大小和方向，实现输电功率的调整和平衡。
高压直流输电技术及其在电力系统中的应用
高压直流输电技术及其在电力系统中的应用电力系统是现代社会不可或缺的基础设施，而高压直流输电技术作为电力系统中的一项重要技术，正日益受到关注和应用。
本文将介绍高压直流输电技术的基本原理、优势以及在电力系统中的应用。
一、高压直流输电技术的基本原理高压直流输电技术利用直流电流进行能量传输，相比交流输电技术，具有更高的输电效率和更远的传输距离。
其基本原理是通过直流变压器将交流电转换为直流电，并通过高压直流输电线路将电能传输至目标地点，再通过直流变压器将直流电转换为交流电供电。
二、高压直流输电技术的优势1. 高效性：高压直流输电技术的输电效率远高于传统的交流输电技术。
由于直流电不会受到交流电的电流损耗和电压降低的影响，因此在长距离输电中能够减少能量损耗，提高能源利用率。
2. 远距离传输：高压直流输电技术能够实现远距离的能量传输，可以跨越大片陆地或海洋，解决了传统交流输电技术在远距离传输中的困难和限制。
3. 稳定性：高压直流输电技术对电力系统的稳定性有着积极的影响。
由于直流电不受电力系统中的电压和频率波动的影响，可以减少电力系统中的电压失真和频率变化，提高电力系统的稳定性和可靠性。
三、高压直流输电技术在电力系统中的应用1. 远距离输电：高压直流输电技术在长距离输电中具有独特的优势。
例如，中国的西电东送工程采用了高压直流输电技术，将西部地区丰富的电力资源输送至东部地区，实现了资源优化配置和能源供应的均衡。
2. 海上风电：随着可再生能源的快速发展，海上风电成为了一个重要的能源领域。
高压直流输电技术可以解决海上风电场远离陆地的输电问题，实现将海上风电的电能输送至陆地供电。
3. 交直流互联：在电力系统中，交流和直流互联可以实现不同电网之间的互联互通。
高压直流输电技术可以作为交流和直流互联的桥梁，实现不同电网之间的能量传输和电力互补。
总结：高压直流输电技术作为一项重要的电力系统技术，在能源传输和电力互联方面具有独特的优势。
高压直流输电技术及其在电力系统中的应用
高压直流输电技术及其在电力系统中的应用引言：电力系统作为现代社会的重要基础设施之一，对于支持经济发展、保障生产生活的稳定运行起着重要作用。
而高压直流输电技术作为电力系统中的一项重要技术，其在提高输电效率、增加电力系统可靠性和灵活性方面具有独特优势。
本文将对高压直流输电技术进行介绍，并探讨其在电力系统中的应用。
一、高压直流输电技术的概述高压直流输电技术是指将交流电转换为直流电，并通过高压直流输电线路进行远距离传输的一种电力输送方式。
相较于传统的交流输电技术，高压直流输电技术具有以下几方面的优势：1. 高效性：高压直流输电系统减少了电力传输过程中的线路损失，有效提高了电能传输的效率。
此外，高压直流输电系统还可以灵活地控制电路的功率流动，以适应不同的负载变化，从而进一步提高能源利用效率。
2. 长距离传输：高压直流输电技术可以实现长距离的电力传输，无论是陆地还是海底，其输电距离都远远超过了传统交流输电的限制。
这对于较远地区的电力供应具有重要意义，可以实现多地区电网的互联互通。
3. 空间占地小：相较于传统的交流输电线路，高压直流输电线路所需的塔杆和空间占地较小。
这一特点使得高压直流输电线路在城市等空间有限的区域可以得到更好的应用，同时也减少了土地占用带来的环境问题。
二、高压直流输电技术在电力系统中的应用1. 长距离输电高压直流输电技术在长距离电力传输方面具有明显优势。
在跨越山脉、河流等复杂地形条件下，传统的交流输电存在较大的传输损耗和技术难题，而高压直流输电技术可以克服这些问题。
例如，中国的“西电东送”工程就是采用高压直流输电技术，在西部地区的丰富能源资源输送至东部沿海地区，实现了资源的优化配置。
2. 城市供电在城市供电方面，高压直流输电技术可以通过大规模的变电站实现将电力从远距离输送至城市，减少了城市内的输电线路使用，降低了电磁辐射，提高了电力供应的可靠性。
3. 可再生能源接入随着可再生能源的发展，如风电、光电等，需要解决将远离负载中心的可再生能源输送至电网的问题。
考研专业课资料高压直流输电
考研专业课资料高压直流输电高压直流输电是一种将电能通过直流方式输送到远距离的技术。
它相比于传统的交流输电系统，具有更高的输电效率和更远的输电距离。
在考研专业课资料中，高压直流输电是一个重要的研究领域。
本文将从高压直流输电的原理、模型及其在实际应用中的问题等方面进行论述。
一、高压直流输电的原理高压直流输电是利用变流装置将交流电转换为直流电，并通过高压直流线路将电能输送到目标地。
这一技术的关键在于变流装置，它包括换流变压器和可控硅等元器件。
变流装置通过控制可控硅的导通和关断来实现将交流电转变为直流电。
而高压直流线路则能够在长距离输电时减少电流的损耗，并且相比于交流线路更容易穿越长距离的海域或山区。
二、高压直流输电的模型在考研专业课资料中，研究者通常使用等值电路模型来描述高压直流输电系统。
该模型包括直流电源的等值电动势和内阻、直流线路的等值电阻和电感等元件。
通过对这些元件的建模和参数的合理选择，可以对高压直流输电系统的电流和电压进行分析。
这有助于理解输电过程中的电能损耗、系统稳定性以及潮流分布等重要问题。
三、高压直流输电的实际应用问题在实际应用中，高压直流输电面临着一些挑战和问题。
首先，高压直流输电的变流装置需要使用大量的可控硅，而可控硅的性能对变流装置的效率和稳定性具有重要影响。
因此，如何选择合适的可控硅和设计高效的变流装置是一个关键问题。
其次，考虑到高压直流线路的长距离输电特性，电力系统中的潮流控制和电压稳定等问题也需要重视。
这些问题包括潮流换流的控制和阻尼、电力系统频率稳定控制以及电压控制等。
针对上述问题，研究者通常采取一系列的技术手段和方法来改进高压直流输电系统的性能。
例如，针对变流装置的设计，研究者可以通过模拟仿真和实验测试来选择合适的可控硅和设计高效的变流装置。
对于潮流控制和电压稳定等问题，研究者可以运用先进的控制算法和优化方法来提高系统的稳定性和性能。
总结起来，高压直流输电是考研专业课资料中重要的研究领域之一。
高压直流输电的原理与应用
高压直流输电的原理与应用1. 概述高压直流输电（High Voltage Direct Current Transmission，简称HVDC）是一种利用直流电进行长距离电能传输的技术。
它通过将交流电转换为直流电，并采用高压输电方式，具有较低的传输损耗、较小的电力系统负荷和较高的输电效率等优点。
本文将介绍高压直流输电的工作原理以及其在电力系统中的应用。
2. 高压直流输电的工作原理高压直流输电系统由三个主要部分组成：换流器站、直流输电线路和接收站。
2.1 换流器站换流器站是高压直流输电系统的关键部分，负责将交流电转换为直流电以及将直流电转换为交流电。
换流器站由换流变压器、整流器（直流到交流）和逆变器（交流到直流）组成。
•换流变压器：将交流电的电压变换为适合直流传输的电压。
•整流器：将交流电转换为直流电，并通过控制电阻、细胞等来调整电流和电压。
•逆变器：将直流电转换为交流电，以供接收站使用。
2.2 直流输电线路直流输电线路是高压直流输电的传输介质。
与交流输电不同，直流输电线路不会产生电磁感应、电容电流和阻抗电流等损失，因此具有较低的传输损耗。
此外，直流输电线路还可以减小线路的电气击穿距离，从而降低绝缘和电缆的成本。
2.3 接收站接收站是高压直流输电系统最终将直流能量转换为交流能量供应给用户的地方。
接收站主要由逆换流变压器和各种配电设备组成，将从输电线路上接收到的直流能量转换为适合用户使用的交流能量。
3. 高压直流输电的应用3.1 远距离输电由于高压直流输电系统具有较低的损耗和较高的传输效率，适用于长距离电能传输。
特别是在远离发电厂的地区，使用高压直流输电可以减少输电线路的损耗和成本，提高能源利用效率。
3.2 潜在环境问题解决高压直流输电系统的线路经过的城市或农田等地区相对较小，对环境的影响较小。
与传统交流输电相比，高压直流输电线路的电磁辐射和电气击穿等问题得到有效解决。
3.3 与可再生能源的结合随着可再生能源技术的快速发展，例如风能、太阳能和水能等，高压直流输电成为将这些能源从发电站输送到需求区域的理想方式。
高压直流输电原理
高压直流输电原理
高压直流输电是一种通过直流电进行能量传输的技术，它在电力系统中具有重
要的地位和作用。
高压直流输电技术以其高效、稳定、经济等特点，被广泛应用于长距离、大容量的电力输送。
本文将从高压直流输电的原理入手，介绍其基本工作原理及特点。
首先，高压直流输电的原理是利用直流电的特性进行能量传输。
在高压直流输
电系统中，直流电源通过换流器将交流电转换成直流电，然后通过输电线路将直流电能输送到远距离的终端。
在终端处，再通过换流器将直流电转换成交流电，供给终端用户使用。
这种方式能够有效地减小输电损耗，提高电网的输电效率。
其次，高压直流输电具有输电损耗小、线路占地少、环境影响小等特点。
由于
直流电在输电过程中几乎没有感应电流和电容电流的损耗，因此输电损耗大大降低。
同时，由于直流输电线路所需的绝缘距离小于交流输电线路，因此占地面积也相对较小。
此外，高压直流输电线路对周围环境的影响也相对较小，因此在城市周边和特殊环境中应用广泛。
再次，高压直流输电技术在长距离、大容量输电方面具有明显优势。
由于直流
电在输电过程中几乎没有电感和电容的影响，因此可以实现长距离的输电。
同时，高压直流输电技术还可以实现大容量的输电，满足现代电力系统对于大容量、远距离输电的需求。
总之，高压直流输电技术以其独特的工作原理和显著的优势，在现代电力系统
中得到了广泛的应用。
随着技术的不断进步和发展，相信高压直流输电技术将会在未来的电力系统中发挥更加重要的作用，为电力输送提供更加高效、稳定的解决方案。
《高压直流输电》课件
HVDC换流站
用于将交流电转换为直流电， 在高压直流系统中实现换流 操作。
HVDC输电通道
用于将直流电力从发电厂输 送到负载地点，包括电缆或 架空线路。
HVDCபைடு நூலகம்节和控制系统
用于对高压直流系统进行调 节和控制，确保稳定的电力 传输。
高压直流输电在国内外的应用情况
国外应用情况
德国、中国、巴西等国家已经在高压直流输电方面 有广泛的应用经验。
什么是高压直流输电？
高压直流输电的定义
指通过高压直流电流进行长距离电力传输的技 术。
高压直流输电与交流输电的区别
高压直流输电使用直流电流，而交流输电使用 交变电流。高压直流输电具有较高效率和较低 的输电损耗。
高压直流输电的应用领域
长距离输电
高压直流输电在远距离输电 方面具有明显的优势，可以 跨越大片地域进行电力传输。
国内应用情况
中国已建设了多个高压直流输电项目，如西北送东 部、青海送广东等。
高压直流输电技术的发展趋势
1 系统容量的提高
随着技术的不断进步，高 压直流输电的系统容量将 继续提高。
2 可靠性的提高
3 综合经济性的提高
通过改进设备和控制系统， 可以提高高压直流输电的 可靠性。
随着技术成熟和工程规模 的扩大，高压直流输电的 综合经济性将逐步提高。
结语
高压直流输电具有巨大的潜力和发展前景，将在未来的电力输电领域发挥重要作用。
海上风电场接入电网
海上风电场通常位于远离陆 地的区域，高压直流输电可 以有效将风电产能输送到陆 地电网。
山区输电
山区地形复杂，输电线路难 以铺设，高压直流输电可以 克服这些困难，实现可靠的 电力供应。
高压直流输电的优缺点
探究高压直流输电技术
探究高压直流输电技术高压直流输电技术是指利用直流输电的方法来实现远距离电力输送的一种技术方案。
与传统的交流输电相比，高压直流输电技术具有输电距离远、输电能力大、输电损耗低、占地面积小等优点，因而在远距离大容量电力输送方面具有重要的应用价值。
本文将对高压直流输电技术进行探究与分析，以期更加深入地了解该技术的运作原理、优点和应用前景。
一、高压直流输电技术的原理高压直流输电技术是通过变流器来实现的，变流器将交流电转换为直流电，然后通过直流电线路进行输送。
高压直流输电系统一般由直流输电线路、直流换流站和控制保护系统组成。
首先是直流输电线路，它由两根相互平行的导线组成，分别为正极和负极。
直流输电线路上的电压一般较高，可以达到数百千伏。
高压直流输电线路的电压等级较高，因此输电损耗较小，适用于远距离大容量输电。
其次是直流换流站，它是高压直流输电系统中的重要设备，用于将交流电转换为直流电。
直流换流站包括整流器和逆变器两个部分，整流器将交流电转换为直流电，逆变器则将直流电转换为交流电。
通过直流换流站的作用，可以实现直流输电线路上的功率控制和电压稳定。
最后是控制保护系统，它用于对高压直流输电系统进行监测和控制，确保系统安全稳定地运行。
控制保护系统可以对输电线路的电压、电流等参数进行监测，一旦出现异常情况，可以及时对系统进行保护控制，确保系统的安全运行。
1. 输电距离远：由于高压直流输电线路的输电损耗较小，因此可以实现远距离大容量的电力输送。
这一点对于跨国跨区域的电力输送具有重要意义。
2. 输电能力大：高压直流输电线路的输电能力很大，可以实现数百万千瓦的电力输送。
这为大型电站和工业用户提供了稳定可靠的电力供应。
3. 输电损耗低：相比于交流输电，高压直流输电线路的输电损耗较小，可以节约能源和成本，提高输电效率。
4. 占地面积小：由于高压直流输电线路的输电能力大，可以减少输电线路的数量和占地面积，减轻对土地资源的占用。
5. 变电站技术要求低：由于高压直流输电线路的输电距离远，可以减少变电站的数量和投资，降低建设和维护成本。
高压直流输电系统课件pptx
自20世纪初开始研究，随着电力 电子技术的发展，高压直流输电 技术逐渐成熟并广泛应用。
工作原理及结构组成
工作原理
通过换流站将交流电转换为直流电进 行传输，接收端再通过换流站将直流 电转换回交流电。
结构组成
主要包括换流站、直流输电线路、控 制系统等部分。
优缺点分析
优点 线路造价低，适合长距离输电；
没有交流输电的稳定问题，传输容量大；
优缺点分析
• 可实现异步联网，提高电网稳定性。
优缺点分析
01
缺点
02
03
04
换流站设备复杂，造价高；
直流输电对通信有干扰；
不能直接给交流负载供电。
02
换流站设备与技术
换流站功能及类型
功能
将交流电转换为直流电进行传输，同时实现电压等级的变换 。
类型
根据换流站所处位置及作用，可分为整流站、逆变站和背靠 背换流站。
06
高压直流输电系统发展趋势与挑 战
国内外发展现状对比
国内外高压直流输电 系统规模和数量对比
国内外高压直流输电 系统应用领域差异
国内外高压直流输电 系统技术水平比较
未来发展趋势预测
高压直流输电系统技术创新方向 高压直流输电系统市场规模预测 高压直流输电系统应用领域拓展趋势
面临挑战和机遇
01
02
可靠的硬件设备
采用高质量的硬件设备，确保保护系统的稳定性和可靠性。
典型案例分析
案例一
某高压直流输电系统故障 分析
故障描述
某高压直流输电系统在运 行过程中发生故障，导致 系统停运。
故障原因分析
经过检查发现，故障原因 为控制策略失效，导致系 统无法稳定运行。
高压直流输电原理
高压直流输电原理高压直流输电是一种通过直流电流来传输电能的技术，它与传统的交流输电方式有所不同。
在高压直流输电中，电能是以直流形式从发电站经过变压器升压后输送到目标地点。
这种技术在长距离输电以及跨越海洋、河流等自然障碍的电力传输中具有独特的优势。
高压直流输电的原理基于欧姆定律和功率传输公式。
按照欧姆定律，电流与电压成正比，而功率传输公式则表明功率与电流和电压的乘积成正比。
因此，为了减少输电损耗，可以通过提高输电线路中的电压来降低输电线路中的电流。
在高压直流输电中，首先需要将发电站产生的交流电转换成直流电。
这可以通过整流器来实现，整流器利用可控硅等器件将交流电转换为直流电，然后将其输入到高压变压器中进行升压。
升压后的高压直流电流通过导线输送到目标地点，期间会经历一定的损耗。
但由于直流电的输电损耗较小，相比交流输电方式更加节能和高效。
到达目标地点后，高压直流电流需要经过降压变压器进行降压，并经过逆变器将直流电流转换为交流电。
逆变器利用可控硅等器件将直流电转换为交流电，以供给用户使用。
高压直流输电的优点包括输电损耗小、输电距离远、输电能力强、电网质量稳定等。
由于输电损耗小，高压直流输电可以实现长距离大容量的电力传输，且能够有效应对输电线路经过海洋、河流等地形复杂的情况。
然而，高压直流输电也存在一些挑战，例如设备成本较高、维护和管理难度大等。
由于需要使用整流器、逆变器以及高压变压器等较为复杂的设备，高压直流输电的设备成本较高。
另外，由于高压直流输电涉及到高压电流的传输，对于设备的维护和管理要求也较高。
总体而言，高压直流输电是一种具有巨大潜力和广阔前景的电力传输技术。
它在长距离、大容量和特殊地形电力传输方面具有优势，并将在未来的能源领域发挥重要作用。
高压直流输电技术简析
高压直流输电技术简析1. 引言高压直流输电技术是一种将电能以直流形式进行长距离传输的技术。
相比于传统的交流输电技术，高压直流输电技术具有许多优势，如输电损耗小、线路占地面积小、环境影响小等。
本文将对高压直流输电技术进行简要分析和介绍。
2. 高压直流输电的原理高压直流输电是利用变流器将交流电转换为直流电，并通过高压直流线路进行传输。
在送端，变流器将交流电转换为直流电，并通过高压直流线路输送到接收端。
在接收端，变流器将直流电转换为交流电供给用户使用。
3. 高压直流输电的优势3.1 输电损耗小相比于交流输电，高压直流输电的输电损耗更小。
这是因为在高压直流线路上，由于没有交变磁场的存在，导线的电阻损耗和感应损耗都会减小，从而提高了输电效率。
3.2 线路占地面积小由于高压直流输电线路的输电损耗小，所以可以采用较小的导线截面积，从而减小了线路的占地面积。
这对于在城市中进行输电非常重要，可以减少对土地资源的占用。
3.3 环境影响小相比于交流输电，高压直流输电对环境的影响更小。
由于高压直流线路没有交变磁场的存在，所以对周围环境和生物没有产生明显的影响。
这对于保护生态环境具有重要意义。
4. 高压直流输电的应用4.1 远距离输电由于高压直流输电技术具有输电损耗小的优势，所以适用于远距离输电。
在远距离输电中，高压直流输电可以减少能量损耗，提高能源利用效率。
4.2 海底输电高压直流输电技术还适用于海底输电。
由于海底环境复杂，传统的交流输电技术很难实现海底输电。
而高压直流输电技术可以通过特殊设计的海底线缆实现海底输电，具有较高的可靠性和稳定性。
4.3 新能源接入随着新能源的快速发展，高压直流输电技术也被广泛应用于新能源接入。
由于新能源发电站通常位于偏远地区，而用户需求集中在城市中，传统的交流输电技术无法满足需求。
而高压直流输电技术可以将新能源从发电站输送到城市，实现新能源的大规模接入。
5. 高压直流输电技术的挑战虽然高压直流输电技术具有许多优势，但也面临一些挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
换流站出线端对地电位为正的称为正极，与之相连的 导线称为正极导线，对地电位为负的称为负极。一般 采用正极接地，采用一根负极性的导线，而由大地或 水提供回路。 单极系统以负极运行优点：线路受雷击的几率及电晕 引起的无线干扰比正极运行时小。
换流变 压器1
~
＋ Id
整 流器Vd1
－ Id
（二）限制直流输电的因素 1、直流断路器的费用高 2、不能用变压器改变电压等级 3、换流设备费用高 4、产生谐波，需交流和直流滤波 5、控制复杂
二、可靠性 强迫停运率：直流线路强迫停运率低，但两端变电站 （换流站）高 电能不可用率：直流线路电能不可用率低，但两端变电 站（换流站）高
总的来说从可靠性和可用率两个指标来看，两种方式相 当，都是可行的。
通过直流线路互联的两端交流系统可以有各自的频率，输送功 率也可以保持恒定（恒功率、恒电流等）。对送端而言，整流 站相当于交流系统的一个负荷，对受端而言，逆变站则相当于 交流系统的一个电源，互相之间的干扰和影响小，运行管理简 单方便。 7、线路走廊
按同电压500kv考虑，1条500kv直流输电线路的走廊约40m， 1条500kv交流输电线路的走廊约50m，但是1条同电压的直流 输电线路输送容量约为交流线路的2倍，输送效率约为交流线路 的2倍甚至更多。
与直流输电相关的技术，如电力电子、微 电子、 计算机控制、绝缘新材料、光纤、超导、仿真以 及电力系统运行、控制和规划等的发展为直流输 电开辟了广阔的应用前景。
国家电网公司表示，根据有关部门对2010年－ 2020年用电量预测和电源规划，以及对国家电网 基本功能的要求，到2015年，我国可能形成覆盖 华北、华中、华东地区的特高压交流同步电网， 含蒙西、陕北、晋东南、淮南、徐州煤电基地及 西南水电基地电力外送的特高压骨干电网（由 1000kv级交流电网和800kv级直流系统构成）。
直流输电系统的构成
换流变 压器1
~
＋ Id
整 流器Vd1
－ Id
＋
逆
Vd2
变 器
－
换流变 压器2
~
交流电
换流站1
直流线路
换流站2
交流电力
力系统I
（整流站）
直流输电系统
（逆变站） 系统Ⅱ
工作原理：有交流电力系统I送出交流功率给整流站的
交流木锨，经换流变压器1，送到整流器，把交流功率转
换成直流功率，然后由直流线路把直流功率输送给逆变站
首先采用:强行励磁，送端切除一部分发电机，快速 切除故障，自动重合闸（投资相对较少）
其次： 串连电容补偿（减小x∑，但易引起振荡） 增设开关站 电气制动或增加线路回路数 提高输电电压（增加绝缘投资）
（2）对于直流
直流输电无相位和功角，不存在稳定问题，只要电压降 和网损符合要求即可。
ቤተ መጻሕፍቲ ባይዱ
一.直流输电的发展 早期阶段（1930以前）直流输电→交流 研究阶段（1930～1950）：（因交流输电的缺点）研制了
可控汞弧阀换流器， 重新兴起阶段（1954～1970）但受换流阀（容量和电压）
的限制 迅速发展时期（1970～）：条件：可控硅换流器、电子技
术、计算机技术 二十世纪90年代后，轻型直流输电（HVDC Light），采用
＋ Id ＋
~
~
Id
ecb
eab
eac ebc
eba
eca
ecb
eab
eab
eac
ebc
eba
eca
ecb
eab eac
因素
（1）可靠性 （2）技术性能 （3）经济性
一、技术性能
（一）HVDC运行特性 1、功率传输性
（1）对于交流：在一定输电电压下，交流输电线路容许
输送功率受网络结构和参数的限制。L越长，x∑越大，输 送的功率越小；而远距离需输送大功率。
直流输电线路的电流和功率调节受控制系统的电子装置改 变可控硅的触发角相位而实现，响应快，可全部自动控制 5、短路容量 两个系统以交流互联时，将增加两侧系统的短路容量，有时会 造成部分原有断路器不能满足遮断容量要求而需要更换设备。
直流互联时，不论在哪里发生故障，在直流线路上增加的 电流都是不大的，因此不增加交流系统断路器容量 6、调度管理
结论：直流不存在两端交流系统之间同步运行稳定性问题， 可提高交流系统的稳定性
2.线路故障时的自防护能力 交流：如单相接地（频率最高），其消除过程约为 0.4～0.8s，加重合闸时间，约为0.6～1s恢复，如为永 久性，则三相跳闸。
直流：如单相接地（频率最高），换流器晶闸管立即闭 锁，电压降为0，从而Id降为0 ，不存在不过0 ，因此恢 复时间约为0.2～0.35s，如为永久性故障，可延长留待 去游离时间和降压方式，进行2～3次启动 结论：直流响应快，恢复时间短，不受稳定制约，可多 次启动和降压运行。 3、过负荷能力
三、经济性和等价距离 1、直流与交流架空线路的投资
三相交流线路一般需3根导线；
直流输电一般采用双极中性点接地，线路需2根
假设导线截面积相等，电流密度相等，绝缘水平相同进
行分析
Id Ia Ud 2Ua
Pd 2Ud Id Pa 3Ua Ia cos
结论：
同样截面积和绝缘水平下，2根直流线路的Pd和3根交 流线路所传送的Pa几乎相等； 相同距离，有色金属、绝缘子、金具等节约三分之一；
脉宽调制（PWM）技术，应用绝缘栅双极晶体管（IGBT） 组成的电压源换流器进行换流。主要应用于向孤立的远方小 负荷区供电、小型水电站或风力发电站与主干电网的连接、 小型背靠背换流站以及输送功率较小的配电网络。
二.我国直流输电现况
到2004年我国已投入的有：
葛洲坝－南桥 1989年投入 500kV双极 1200MW 1080km
英法海峡 ±270kV 72km 2000MW 波罗底海（瑞典－德国）单极450kV 海底250km，架空12km 600MW 日本纪伊 ±500kV 海底51km，架空51km 2800MW 巴坤（马来西亚） 三回±500kV，海底670km，架空660km 2130MW 舟山 嵊泗
4、向大城市送电的直流地下电缆工程
组长：陈九林
小组成员：曹俊锋、陈路、胡益飞、陈瑞良、贵彬
21世纪中国能源和电力工业建设的基本战略：大力 开发西部水电、火电资源，实施西电东送，同时实 现电力南北互供、全国联网，以实现全国范围内的 资源优化配置和能源优化供给。
以西电东送带动全国联网，实现各大区域电网和省域电网的 相互连接，将打破由于地域能源资源分布和经济发展的不均 衡，疏解资源瓶颈，提高能源运行效率。
向家坝—四川—（途径重庆、湖南、湖北、安徽、浙江）上 海奉贤，1600万kw，2000km，投资180亿，计划于2011年建成。
三.直流输电技术的主要用途
1、远距离大容量直流架空线路工程
直流输电在远距离大容量输电方面比交流输电有明显的优势。 目前在已运行和正在建设的直流工程中，此类工程约占1/3， 并且在今后它也具有较好的发展前景。此类工程大多是解决 大型水电站或火电厂（煤炭基地的坑口电站）向远方负荷中 心送电问题。比如
天生桥－广州 1998年 500kV12脉波双极双桥 1800Mw 980km
三峡－常州 三峡－广东 贵州－广东 灵宝背靠背直流输电 舟山 嵊泗
2006年12月19日开工，云南楚雄—广东 ±800kV，500万kW， 1438km，2009年单极投产，2010年双极投产
2007年5月21日，四川—上海±800kV特高压直流输电示范工 程在上海奠基。
等价距离：在某一距离下，两者总费用相等
交流电缆线路 直流电缆线路
交流架空线路 直流架空线路
直流换流站建设费用 变电站建设费用
谢谢！
减少走廊宽度，节约土地。 线路投资约为交流的60％～70％ 2、电缆线路投资比较
电缆绝缘在直流电压和交流电压作用下的电位分布与击 穿机理不相同。电缆绝缘用直流的容许工作电压比交流 高2倍。
直流造价＜＜交流
3、直流换流站与交流变电站投资比较 换流站设备复杂：换流变压器、可控硅整流器、换流器 的控制调节装置、滤波装置、平波电抗器及其它 4、直流与交流的等价距离
交流具有较高的持续运行能力。
直流受换流站发热限制
结论：
交流更灵活 直流要有更大的过负荷能力，在选换流器时需 考虑，但这降增加投资，利用率低。 4、潮流和功率控制： 交流输电取决于网络参数、发电机与负荷的运行方式，值 班人员需要进行调度，主要是改变输入到发电机的轴功率从 而改变功角，但转子的机械惯性，速度慢，又难于控制。
内的逆变器，逆变器姜直流功率变换成交流功率，再经换
流变压器2送入受端的交流电力系统Ⅱ。
直流输电系统接线示意图
P6 P5 P4 P3 P2 P1
ecb
eab
eac ebc
eba
eca
ecb
eab
二、两端直流输电系统
指具有一个整流站和一个逆变站的输电系统
单极
构成 双极
无直流输电线路（也叫两侧换流器 背靠背地装设在一起
※高压直流输电的发展历史，包括国外的发展概 况以及我国高压直流输电的发展情况
※直流输电的基本原理 ※直流输电系统的分类：单极线路方式；双极线
路方式 ※直流输电的优缺点 ※交流输电与直流输电比较的等价距离 ※直流输电的发展前景
一、直流输电的发展 二、我国直流输电概况 三、直流输电技术的主要用途（类型）
据了解，目前世界上只有日本和俄罗斯两国拥有 1000千伏特高压交流电网，且都是短距离输电。 正负800千伏直流输电技术国际上尚无运行经验， 关键技术和设备有待进一步研究开发。南方电网采 用特高压输电技术，可以有效缓解长距离“西电东 送”输电走廊资源紧张局面，提高电网安全稳定水 平，输电能力也将明显提高。
