检查井及井盖、井座
雨水检查井质量控制要点
雨水检查井质量控制要点雨水检查井是城市排水系统中的重要组成部分，它的质量直接关系到排水系统的正常运行和城市的防洪排涝能力。
为了确保雨水检查井的质量，需要在施工过程中严格控制各个环节。
下面将从几个方面详细介绍雨水检查井质量控制的要点。
一、施工准备阶段1、设计图纸审查在施工前，施工人员应仔细审查设计图纸，了解检查井的位置、尺寸、深度、结构形式等技术要求。
同时，要核对与周边管道的连接方式和标高，确保施工的准确性。
2、材料检验所用的原材料，如水泥、砂、石子、钢筋等，必须符合设计要求和相关标准。
水泥要有出厂合格证和复试报告，砂、石子要进行筛分和含泥量检测，钢筋要进行力学性能试验。
不合格的材料严禁使用。
3、施工方案编制施工单位应根据工程特点和现场实际情况，编制详细的施工方案。
施工方案要包括施工工艺、质量控制措施、安全保障措施等内容，经监理单位审批后方可实施。
4、测量放线根据设计图纸，使用全站仪或水准仪等测量仪器，准确放出检查井的中心位置和标高，并做好标记。
同时，要对测量结果进行复核，确保无误。
二、检查井基础施工1、基坑开挖基坑开挖应按照设计要求进行，采用机械开挖为主，人工辅助修整。
开挖过程中要注意控制基底标高，避免超挖。
基底土质要符合设计要求，如遇软弱土层，应采取换填等处理措施。
2、基础处理基础处理要根据地质情况和设计要求进行。
一般情况下，采用灰土垫层或混凝土基础。
灰土垫层要分层夯实，混凝土基础要振捣密实，表面平整。
3、模板安装基础模板安装要牢固，尺寸准确，拼缝严密。
模板内侧要涂刷脱模剂，便于拆模。
4、钢筋绑扎如果基础中有钢筋，钢筋的规格、数量、间距等要符合设计要求。
钢筋的绑扎要牢固，接头位置要符合规范要求。
5、混凝土浇筑混凝土浇筑前，要检查模板、钢筋的安装质量，并清理基底的杂物和积水。
混凝土要采用商品混凝土，运输过程中要防止离析。
浇筑时要分层振捣，振捣棒要插入下层混凝土 50mm 以上，以保证混凝土的密实度。
检查井井座
检查井井座检查井井座是一种用于支撑检查井盖的重要构件。
它承受着检查井盖及载荷的压力，并将其传递到地基或排水管道系统中。
在城市的道路、广场、停车场等公共场所，我们经常可以见到这些井座。
本文将对检查井井座的功能、类型、材料、施工要求以及常见问题进行详细介绍。
一、功能检查井井座是建筑物内部管道系统的重要组成部分。
它作为井盖的基础，为井盖提供稳定的承载力。
同时，它还能够保护检查井内部的设备和管道免受外部环境的侵害。
井座的合理设计和施工质量直接关系到井盖的稳定性和使用寿命。
二、类型根据井座的使用环境和功能要求，井座的类型可以分为以下几种：1. 普通井座：普通井座适用于一般道路、停车场等轻载荷场所。
它的主要特点是结构简单、造价低廉，能够满足基本的承载要求。
2. 重型井座：重型井座适用于大型交通干道、工业区等重载荷场所。
它的结构更加复杂，使用的材料和构造更为坚固，能够承受较大的压力和冲击。
3. 铸铁井座：铸铁井座是一种常见的井座类型，它以铸铁材料制成，具有较高的强度和耐腐蚀性能。
铸铁井座适用于各种场所，广泛应用于城市的道路、广场和建筑物周围。
4. 钢筋混凝土井座：钢筋混凝土井座是一种常用的井座类型，它以钢筋和混凝土构成。
具有较高的抗压性能和耐久性，适用于各种环境和荷载要求。
三、材料井座的材料选择直接影响其质量和使用寿命。
常见的井座材料包括：1. 灰铸铁：灰铸铁井座是一种优质的井座材料，以铸铁为主要成分。
它具有良好的韧性和耐腐蚀性能，在恶劣的环境下仍能保持较长的使用寿命。
2. 钢筋混凝土：钢筋混凝土是一种常用的井座材料，由钢筋和混凝土组成。
它具有较高的强度和抗压性能，适用于各种荷载要求。
3. 玻璃钢：玻璃钢是一种轻型、耐腐蚀的井座材料，常用于化工厂、污水处理厂等恶劣环境中。
4. 塑料：塑料井座是一种经济实用的井座材料，具有较低的成本和良好的耐腐蚀性能。
它适用于一些不需要太高承载性能的场所。
四、施工要求井座的施工质量直接关系到井座的稳定性和使用寿命。
检查井井盖标准
检查井井盖标准检查井是地下设施中用于连接、检查、维护管线和安装设备的竖向构筑物。
检查井盖是检查井口可开启的封闭物，由井盖和井座组成。
其中井盖为检查井盖中可开启的部分，用于封闭检查井口；井座为检查井盖中固定于检查井口的部分，用于安放井盖。
一、分类和结构形式1.分类1.1检查井盖按承载能力划分为如下六级：A15、B125、C250、D400、E600、F900。
1.2检查井盖按使用场所分为如下六组。
第一组（最低选用A15类型）：绿化带、人行道等禁止机动车驶入的区域。
第二组（最低选用B125类型）：人行道、非机动车道、小车停车场及地下停车场。
第三组（最低选用C250类型）：住宅小区、背街小巷、仅有轻型机动车或小车行驶的区域，道路两边路缘石开始0.5m以内。
第四组（最低选用D400类型）：城市主路、公路、高等级公路、高速公路等区域。
第五组（最低选用E600类型）：货运站、码头、机场等区域。
第六组（最低选用F900类型）：机场跑道等区域。
1.3检查井盖按规格尺寸划分为人孔和非人孔两种。
非人孔规格尺寸不作规定，人孔规格尺寸按井座净开孔（co）分为如下四类：600mm、700mm、800mm、900mm。
注：根据用户需求可以生产使用其他规格的检查井盖。
2.结构形式嵌人深度（A）、井座支承面宽度（B）和斜度（е），见图1和图2。
图1图2二、井盖材料检查井盖可以由以下一种或几种材料制成。
1.灰口铸铁制作检查井盖所用的灰口铸铁应符合GB/T 9439的规定。
2.球墨铸铁制作检查井盖所用的球墨铸铁应符合GB/T 1348的规定。
3.铸钢制作检查井盖所用的铸钢应符合GB/T 700和GB/T 14408的规定。
4.轧制钢制作检查井盖所用的轧制钢应符合GB/T 700和GB 1499.2的规定。
5.聚合物聚合物为各种高分子材料及其再生品。
不饱和聚酯树脂符合GB/T 8237的规定。
其他聚合物材料应符合相应的标准。
6.填充增强材料填充增强材料为各种颗粒状、纤维状材料及其再生品。
井盖更换设计【图】
第一节井盖更换设计1范围适用于安装在绿化带、人行道、非机动车道、机动车行道、停车场、广场等地面的可调式防沉降井盖、可调式防沉降雨水篦子、可调式防沉降装饰检查井盖。
2规范性引用文件GB/T 1348 球墨铸铁件GB/T 6414 铸件尺寸公差与机械加工余量GB/T 23661 建筑用橡胶结构密封垫3术语和定义3.1检查井盖：检查井井口可开启的封闭物，由井盖和井座组成。
3.2井盖：井盖设施中可启闭的部分。
用于封闭检查井井口，需要时可开启。
3.3井座：固定于检查井井口或集水沟顶部的部分，用于安放井盖。
3.4可调式防沉降检查井盖：井座承载面为位于顶部与路面标高齐平的防沉降结构设计，井座与井体采用承插方式连接，上盘面为法兰盘式结构。
3.5可调式防沉降雨水箅子：特指用于集水井或集水沟的井盖设施，允许雨水通过它流入集水井或集水沟。
井座与井体采用承插式连接，上盘面为法兰盘式结构，井盖为雨水篦子盖。
3.6子盖：放置在检查井口内位于井盖下的二层井盖，防止渣物落入井内以保护井内设施，或防止井盖意外开启造成的人员安全事故。
可放置在井座内亦可单独安装在井体内。
3.7集水井：特指检查井中专门用于收集地表雨水并将其送入排水管道的一种。
3.8集水沟：特指地面标高以下专门用于收集地表雨水并将其送入排水管道的横向构筑物。
3.9可调式防沉降装饰检查井盖：井盖顶面为可填充使其外表与周围路面保持美观一致材料的结构设计，具有装饰性。
3.10嵌入深度(A)：井盖顶面至井盖与井座接触的最低点（如弹性锁定结构与井座的接触点）的高度。
见图1中所示A值。
3.11井座支承面：井座中用于支承井盖的平面。
其计算宽度见图1中的B值。
3.12斜度(e)：井盖外沿上下形成的便于井盖开启的斜度。
见图1中所示e值。
3.13井盖落座面：井盖与井座支承面接触部分。
见图1中所示C值。
图13.14通风孔：井盖上的通透性开孔。
3.15弹性锁定结构：与井盖为一体，将井盖固定在其安装位置上、能防止井盖脱离井座的具弹性的结构。

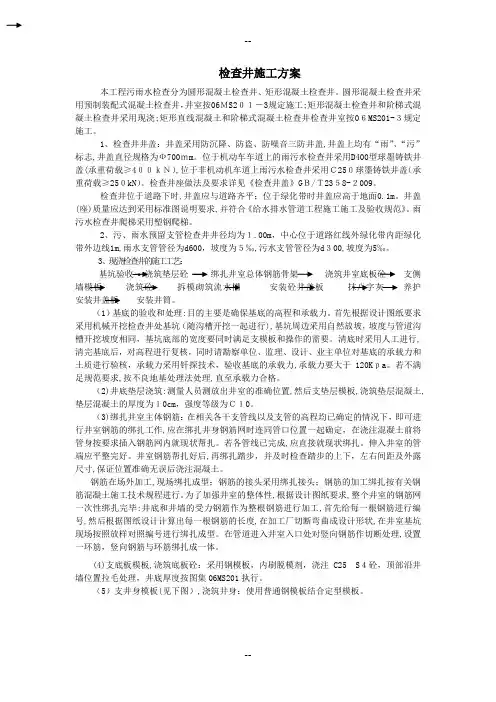

检查井施工方案
检查井施工方案本工程污雨水检查分为圆形混凝土检查井、矩形混凝土检查井。
圆形混凝土检查井采用预制装配式混凝土检查井，井室按06ＭS2０１－3规定施工;矩形混凝土检查井和阶梯式混凝土检查井采用现浇;矩形直线混凝土和阶梯式混凝土检查井检查井室按0６MS201-３规定施工。
1、检查井井盖：井盖采用防沉降、防盗、防噪音三防井盖,井盖上均有“雨”、“污”标志,井盖直径规格为Ф700ｍm。
位于机动车车道上的雨污水检查井采用D400型球墨铸铁井盖(承重荷载≥4００ｋＮ）,位于非机动机车道上雨污水检查井采用Ｃ25０球墨铸铁井盖（承重荷载≥25０kN）。
检查井座做法及要求详见《检查井盖》GＢ/Ｔ23５8-２009。
检查井位于道路下时,井盖应与道路齐平；位于绿化带时井盖应高于地面0.1m。
井盖(座)质量应达到采用标准图说明要求,并符合《给水排水管道工程施工施工及验收规范》。
雨污水检查井爬梯采用塑钢爬梯。
2、污、雨水预留支管检查井井径均为１.00m，中心位于道路红线外绿化带内距绿化带外边线1m,雨水支管管径为d600，坡度为５‰,污水支管管径为d３00,坡度为5‰。
3、现浇检查井的施工工艺：基坑验收ﻩ浇筑垫层砼绑扎井室总体钢筋骨架浇筑井室底板砼支侧墙模板浇筑砼拆模砌筑流水槽安装砼井盖板抹八字灰养护安装井盖板安装井筒。
（1）基底的验收和处理:目的主要是确保基底的高程和承载力。
首先根据设计图纸要求采用机械开挖检查井处基坑（随沟槽开挖一起进行),基坑周边采用自然放坡，坡度与管道沟槽开挖坡度相同，基坑底部的宽度要同时满足支模板和操作的需要。
清底时采用人工进行,清完基底后，对高程进行复核，同时请勘察单位、监理、设计、业主单位对基底的承载力和土质进行验核，承载力采用钎探技术，验收基底的承载力,承载力要大于120Kｐa。
若不满足规范要求,按不良地基处理法处理,直至承载力合格。
（2)井底垫层浇筑:测量人员测放出井室的准确位置,然后支垫层模板,浇筑垫层混凝土,垫层混凝土的厚度为１0cm，强度等级为Ｃ１0。

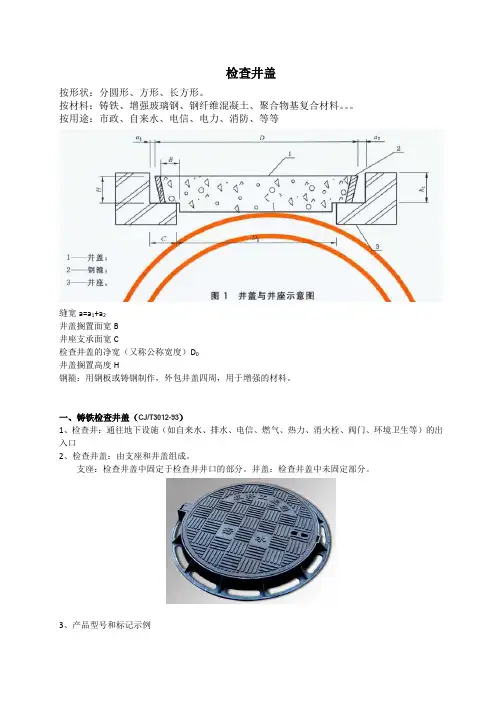

井盖学习
检查井盖按形状：分圆形、方形、长方形。
按材料：铸铁、增强玻璃钢、钢纤维混凝土、聚合物基复合材料。
按用途：市政、自来水、电信、电力、消防、等等缝宽a=a1+a2井盖搁置面宽B井座支承面宽C检查井盖的净宽（又称公称宽度）D0井盖搁置高度H钢箍：用钢板或铸钢制作，外包井盖四周，用于增强的材料。
一、铸铁检查井盖（CJ/T3012-93）1、检查井：通往地下设施（如自来水、排水、电信、燃气、热力、消火栓、阀门、环境卫生等）的出入口2、检查井盖：由支座和井盖组成。
支座：检查井盖中固定于检查井井口的部分。
井盖：检查井盖中未固定部分。
3、产品型号和标记示例编号由产品代号（JG），结构形式：单（D）、双层（S）主要参数：圆形井盖的直径（mm）或方形、矩形井盖长X宽（mm）示例：JG-D-6004二、钢纤维混凝土检查井盖（GB 26537-2011）钢纤维混凝土检查井盖是配有钢筋骨架用钢纤维混凝土浇注成型的检查井盖。
1、检查井：地下管线位置上隔一定距离修建的竖井。
主要供连接、检修、维护管线和安装设备。
2、井座：固定于检查井井口部分，用于安装井盖。
可采用钢纤维混凝土制成，也可用铸铁或钢板制成。
3、等级4、标志A、井盖表面的永久性标志内容a）井盖的专用符号标志“污”、“雨”、“电力”等；b）制造厂名称或商标；c）井盖等级“F900”、“E600”、“D400”、“C250”、“B125”和“A15”。
B、井盖底面内容：生产年份5、标记示例井盖按承载等级、井盖外径（或边长）、标准编号的顺序进行标记。
D400级井盖，圆形外径770mm的井盖，其标记为：D400-Ф770 GB 26537-2011D400级井盖，矩形边长600mm*600mm的井盖，其标记为：D400-600X600GB 26537-2011三、聚合物基复合材料检查井盖（CJ/T211-2005）聚合物基复合材料是利用聚合物和各种颗粒、纤维、金属等填充增强材料，通过少量添加剂及一定工艺的作用生产出的材料。
检查井的构造与特点
检查井的构造与特点构造塑料排水检查井以高分子树脂为原料,采用组合结构, 一般由井座、井筒、井盖等组成, 分为污(废)水检查井和雨水检查井。
污水井一般设有流槽,便于污物排放顺畅;雨水井一般设有供泥砂沉淀的沉泥室,以方便后期的清理和维护。
塑料检查井各部件之间及其与排水管的连接一般采用粘接或橡胶圈连接,井筒连接于塑料检查井井座之上,可根据井盖高度进行调整。
133*1543*8000井座、井筒、井盖和塑料内盖的性能能够满足拉伸强度、荷载、承压、抗负压和温度的要求,铸铁防护井盖的铁盖及铁架为球墨铸铁材质,铸铁防护井盖是为避免车辆等荷载直接作用于塑料检查井塑料材质部件而设置在井筒上部外侧的。
按荷载来分,井盖可分为不同的承压等级。
塑料检查井一般设计使用寿命为50年。
特点:①水力条件好塑料检查井承载强度高、抗冲击性能好、耐腐蚀性强;井内壁光滑流畅,污物不易滞留,减少了堵塞的可能;雨污排放率是传统检查井的1～3倍。
②施工安装简便，塑料检查井质量轻,与塑料管材连接方便可靠，且不易渗漏。
由于采用整体预制成型,井筒高度可在现场根据实际情况进行切割、调整,以适应各种安装深度的要求,具备较好的互换性和整体结构性,能够大大提高施工进度,施工效率是传统检查井的5倍以上。
③占地面积小住宅小区内所采用的塑料检查井井径常用规格为315～450 mm,改变了传统检查井受制作方法局限而使井径均在700 mm以上的应用惯例,减小了检查井的占用空间。
④节约能源塑料检查井主要以高分子树脂(HDPE、PVC2U、PE、PP)为加工原料,可节省粘土资源,符合国家可持续发展的基本国策。
同时,由于采用整体预制成型,故其自身密封性能好,避免了雨水渗入污水系统的现象,降低了污水处理成本,从而节约了能源。
⑤节约材料塑料检查井由于井体壁薄和材料密度小,其材料质量不足传统检查井的1 /2;建筑小区所用塑料检查井井径规格比传统检查井小,所配套使用的井盖也相应较小,在非车行道上可安装轻便井盖而无需厚度较大的防护井盖。
井盖安装规范,检查井盖、雨水箅子安装技术交底。
井盖安装规范,检查井盖、雨水箅子安装技术交底。
一、工程概况1、雨水口采用双箅雨水口，雨水口周边采用C25砼加固,雨水箅子统一采用重型塑钢复合材料箅子。
箅子基座内口尺寸统一为300mm×550mm。
2、检查井盖分为两种，一是在绿化带内的井盖。
二是在机动车道上检查井，周围采用C25砼进行加固，加固范围：宽25cm、厚30cm，上铺沥青砼，井盖必须采用重型防盗式球墨铸铁井盖。
井盖基座内径统一为700mm。
1二、井盖、水箅安装方案为确保井盖、水箅的正常使用，做到尺寸准确、安装坚固、开启方便、清洁美观，根据井盖、水箅技术标准，特制定以下安装细则：1、雨水箅子安装1)按照设计图集的雨水口尺寸，选用550mm×300mm的雨水箅子。
2)根据雨水箅子的厚度及雨水箅子顶面，确定雨水口砌砖顶面高程3)检查雨水口顶面高程无问题后，对底面洒水湿润，用1：1.5水泥砂浆在需要安装箅子的位置坐2cm厚砂浆，然后安放雨水口箅子底座，底座内边要与雨水口砌砖内壁用砂浆抺。
安装一定要保持基底平整，箅子底座整体着地，稳固无松动。
4)箅子安装后，雨水口的砖砌体及箅子周围用C25砼浇筑砼保护圈，砼保护圈顶面要低于箅子顶面0.5mm。
保护圈砼要进行洒水养护。
5)沥青路面摊铺时，在雨水口横向50cm范围内与雨水箅子顺接。
路面施工时不得有施工机器直接碾压箅子，箅子周围用野生摊铺，小型机具压实。
6)为保持水箅外表美观，字迹花纹清晰，路面浇注沥青或水泥时要将水箅表面保护好，以免沾污，无法清洗。
27)雨水口保护圈浇筑砼或沥青铺设后，应及时将箅子打开清扫，避免砂浆或沥青将水箅与井座浇成一体，以免影响日后开启。
2、检查井盖安装1)检查井的砖砌筑，按照设计图集的检查井尺寸，选用内径为700mm的井盖。
2)根据井盖的厚度及绿化带填土顶面的高度要求，确定检查井砌砖顶面高程。
3)绿化带内的井盖安装前请求绿化带内有一定厚度的填土，以不影响井盖安装和C25井圈混凝土浇筑为宜。
检查井盖、市政井盖、人孔井盖700和800该怎么选？
井盖设施的外观和尺寸应符合以下规定:
.人孔检査井井座净开孔尺寸应符合GB/T23858的有关规定，对于常规人孔检查井，雨
水、污水、给水专业应为700mm，其他专业应为800mm，特殊要求的检查井应按其使用需要
确定。
外观要求
表面防滑花纹高度为3mm~8mm，凹凸部分面积占整个井盖表面积的10%至70%之间，凸起部分宜以长条形为主，铰接井盖仰角应大于100度，井框差在±1.5mm范围内，总间隙小于6mm，及井座支承面宽度大于24mm，人孔井净开孔直径大于700mm，井盖上应有专用标志、承重等级、生产日期标识，污水井盖应设透气孔等。
塑料检查井
OD315
≤2.0
OD450
≤400
≤2.5
OD630
≤500
≤3.0
OD630
≤600
≤3.5
OD700
≤800
≤4.0
OD1000
≤1000
≤6.0
0D1000
注：井筒直径(mm)（DN）= 检查井井径
4部件选用编辑
井座与埋地管道的连接，均应该采用橡胶密封圈柔性的连接，以适应地座变形等，胶粘剂只能适用于PVC-U材质井座与井筒直径315mm及其以下的口径承插式连接。
塑料检查井可分为建筑小区排水用塑料检查井和市政排水用塑料检查井。
2构成编辑
塑料检查井由井座、井筒、井盖和塑料检查井零配件组成。检查井井筒可采用埋地排水管材，如PVC-U双层轴向中空管、HDPE中空缠绕管等。
根据接管数和角度不同有起始井座、直通井座、三通井座、四通井座、90度弯头井座等。为了适应各种排水状况，塑料检查井同时配套有内外径转换接头、马鞍接头、变径接头、汇合接头、变角接头等与之配套的塑料检查井零配件。这些零配件和井座共同用来保障整个排水系统的流通性和密封性。
（8）、密封性能好、防渗漏。因采用柔性连接的方式：灵活方便，能克服风尘、沙灰的恶劣施工环境。还可克服因路面增高而不能重复插入的困难。
（9）、节约材料。塑料检查井由高分子树脂为加工材料替代了红砖水泥，节约了表土资源；建筑小区所用规格缩小，大大节约了检查井埋地所占用的土地空间。
6国家政策编辑
1.政策优势
3、采用层结涂覆法工艺二次成型的检查井优点是就地取材上马快，可以生产不同规格的塑料检查井。缺点是速度慢，难以批量生产，加上纯手工方式制作，产品尺寸和性能难以保证。生产中的环境污染和原材料无法回收，限制了它的生产和使用。
市政检查井的详细概况
检查井是用在建筑小区（城市、居住区、厂房等）范围里一种为了便于定期检查、清洁和疏通下井操作检查用的塑料一体注塑而成或者砖砌的井状构筑物。
外径不大于800mm、地埋深度不大于6m。
由井座、井筒、和相关配件等组成。
城市中的市政检查井是其中的一类，那市政检查井具体是什么样的呢？基本情况如何我们一起来了解一下。
一、市政检查井概况1.什么是市政检查井？检查井俗称“窨井”，它是通过埋地与城市地下管网相连接的管网汇合枢纽，是便于定期检查、清洁和疏通管道，防止管道堵塞的工作站，凡是安埋有给水、排水、电信、电力、燃气、供热、消防、环卫等公用管网设施的地方就需要安装检查井。
排水用检查井是城市中最常用的检查井。
2.市政排水用检查井有哪些种类？（1）排水用检查井按功能分为雨水井、污水井、水封井及跌水井等。
（2）排水用检查井按形状可分为圆形井、矩形井和扇形井。
一般井径在1500㎜以下、管径在800㎜以下的检查井多采用圆形井，超过以上尺寸一般需采用扇形井或矩形井。
（3）排水用检查井按管道交汇形式可分为：直线井、转弯井、三通或四通交汇井等。
3. 市政排水用检查井主要由哪些部分组成？排水用检查井主要由井盖、井盖座、井筒、井室等部分组成。
井筒及井室壁设置有供维修人员上下的踏步；井室体设置有进出水支管接口；污水井的井座一般设置有供水汇流的流槽，便于污物排放顺畅；雨水井的井座一般设置有供管道中泥沙沉淀的沉泥室，方便后期清理维护。
4. 市政排水用检查井与“节水、环保”之间有什么关联？排水用检查井是城市地下排水系统中不可或缺的排水设施，其数量非常巨大。
排水用检查井一般沿公用设施铺设，每20～40m 距离就有一个检查井，而所有的雨水和污水均需在一个个检查井中汇流后再流出。
城市中一条排水管线长度短则几百米，长则几十公里，其间检查井星罗棋布。
据了解，经雨污分流改造工程后，仅成都市的排水用检查井就在3.5万套以上，全国的排水用检查井数量最少在1500万套以上。
砖砌检查井施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区排水系统改造工程，涉及砖砌检查井的施工。
检查井是城市排水系统中的重要组成部分，主要用于收集和排放雨水、污废水等。
本方案旨在确保砖砌检查井施工的质量、安全和进度。
二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解设计要求，掌握施工工艺。
2. 材料准备：准备足够的砖块、水泥、砂子、钢筋等原材料。
3. 施工设备：准备挖掘机、装载机、推土机、搅拌机、平板振动器等施工设备。
4. 人员组织：组织施工队伍，明确各工种职责，进行技术交底。
5. 施工现场：对施工现场进行清理，确保施工环境整洁、安全。
三、施工工艺1. 施工流程（1）测量放线：根据设计图纸，进行测量放线，确定检查井的位置。
（2）挖掘基坑：使用挖掘机、装载机等设备，按照设计尺寸挖掘基坑。
（3）垫层施工：在基坑底部铺设一层砂垫层，厚度不小于100mm。
（4）砌筑检查井：按照设计要求，砌筑检查井，确保砖缝饱满、垂直。
（5）钢筋绑扎：根据设计要求，绑扎钢筋，确保钢筋间距、直径符合规范。
（6）混凝土浇筑：浇筑混凝土，确保混凝土密实、无蜂窝、麻面。
（7）养护：对检查井进行养护，确保混凝土强度达到设计要求。
（8）验收：对检查井进行验收，确保施工质量。
2. 施工要点（1）测量放线：精确测量放线，确保检查井位置准确。
（2）挖掘基坑：按照设计尺寸挖掘基坑，注意不要挖坏地下管线。
（3）垫层施工：砂垫层应平整、密实，厚度均匀。
（4）砌筑检查井：砖块应饱满、垂直，砖缝均匀，表面平整。
（5）钢筋绑扎：钢筋间距、直径应符合设计要求，确保钢筋绑扎牢固。
（6）混凝土浇筑：混凝土应搅拌均匀，浇筑过程中注意振捣密实。
（7）养护：养护期间，注意检查井的湿度和温度，确保混凝土强度。
四、质量控制1. 材料检验：对原材料进行检验，确保质量符合设计要求。
2. 施工过程检验：对施工过程进行监督检查，确保施工质量。
3. 验收检验：对检查井进行验收，确保施工质量符合设计要求。
检查井施工方案
第十三节检查井工程本工程污雨水检查分为圆形混凝土检查井、矩形混凝土检查井。
圆形混凝土检查井采用预制装配式混凝土检查井，井室按规范规定施工；矩形混凝土检查井和阶梯式混凝土检查井采用现浇；矩形直线混凝土和阶梯式混凝土检查井检查井室按规范规定施工。
1、检查井井盖:井盖采用防沉降、防盗、防噪音三防井盖，井盖上均有“雨”、“污”标志，井盖直径规格为Ф700mm。
位于机动车车道上的雨污水检查井采用D400型球墨铸铁井盖（承重荷载≥400kN）,位于非机动机车道上雨污水检查井采用C250球墨铸铁井盖（承重荷载≥250kN）。
检查井座做法及要求详见《检查井盖》GB/T23582009。
检查井位于道路下时，井盖应与道路齐平；位于绿化带时井盖应高于地面0.1m。
井盖（座）质量应达到采用标准图说明要求，并符合《给水排水管道工程施工施工及验收规范》。
雨污水检查井爬梯采用塑钢爬梯。
2、污、雨水预留支管检查井井径均为1.00m，中心位于道路红线外绿化带内距绿化带外边线1m，雨水支管管径为d600，坡度为5‰，污水支管管径为d300，坡度为5‰。
3、现浇检查井的施工工艺：基坑验收浇筑垫层砼绑扎井室总体钢筋骨架浇筑井室底板砼支侧墙模板浇筑砼拆模砌筑流水槽安装砼井盖板抹八字灰养护安装井盖板安装井筒。
（1）基底的验收和处理：目的主要是确保基底的高程和承载力。
首先根据设计图纸要求采用机械开挖检查井处基坑（随沟槽开挖一起进行），基坑周边采用自然放坡，坡度与管道沟槽开挖坡度相同，基坑底部的宽度要同时满足支模板和操作的需要。
清底时采用人工进行，清完基底后，对高程进行复核，同时请勘察单位、监理、设计、业主单位对基底的承载力和土质进行验核，承载力采用钎探技术，验收基底的承载力，承载力要大于120Kpa。
若不满足规范要求，按不良地基处理法处理，直至承载力合格。
（2）井底垫层浇筑：测量人员测放出井室的准确位置，然后支垫层模板，浇筑垫层混凝土，垫层混凝土的厚度为10cm，强度等级为10。
检查井施工方案(3篇)
第1篇一、工程概况检查井是城市排水系统的重要组成部分，主要用于连接排水管道、收水井、雨水口等设施，确保排水畅通。
本施工方案针对某城市排水管道检查井的施工进行详细规划。
二、施工准备1. 人员准备- 组织施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。
- 对施工人员进行技术培训和安全教育。
2. 材料准备- 检查井井筒：根据设计要求选择合适的材质，如钢筋混凝土、玻璃钢等。
- 井盖及井座：符合国家标准，具有足够的强度和耐久性。
- 砼：按照设计要求配置，确保强度和耐久性。
- 砂、石：符合国家标准，用于基础回填。
- 钢筋：符合国家标准，用于井筒和基础加固。
- 其他材料：如水泥、防水材料、模板等。
3. 设备准备- 混凝土搅拌机、泵车、运输车辆、挖掘机、装载机、平板车、振动器、水平尺、钢卷尺等。
4. 场地准备- 清理施工现场，确保施工环境整洁。
- 设置施工围挡，保障交通安全。
- 设置临时设施，如办公室、仓库、厕所等。
三、施工工艺1. 测量放样- 根据设计图纸，确定检查井位置。
- 使用全站仪进行测量放样，确保位置准确。
2. 基坑开挖- 根据设计图纸和地质情况，确定基坑尺寸和深度。
- 使用挖掘机进行基坑开挖，注意边坡稳定。
- 开挖过程中，及时清理废土，保持施工现场整洁。
3. 基础施工- 根据设计要求，设置混凝土基础。
- 搭设模板，确保模板牢固、平整。
- 配制混凝土，浇筑基础，确保强度和密实度。
- 浇筑完成后，进行养护。
4. 井筒施工- 根据设计要求，选择合适的井筒材料。
- 制作井筒模板，确保模板牢固、平整。
- 浇筑井筒混凝土，确保混凝土密实、无蜂窝、麻面。
- 井筒施工过程中，注意钢筋绑扎和焊接。
5. 井盖安装- 检查井盖及井座，确保符合要求。
- 将井盖安装到位，确保牢固、平整。
- 检查井盖与井座的密封性，防止雨水进入。
6. 回填施工- 使用砂、石进行基础回填，分层夯实。
- 回填完成后，进行沉降观测，确保基础稳定。
混凝土检查井
混凝土检查井在当今的城市基础设施中，混凝土检查井扮演着重要的角色。
作为一种关键的设施，它们在确保城市排水系统的正常运行和维护方面起着核心作用。
今天，我们将深入探讨混凝土检查井的结构和功能，以及它们在城市环境中的重要性。
一、混凝土检查井的结构混凝土检查井是一种关键的排水设施，主要由井盖、井筒、井座和检查口组成。
这些部件的设计与构造都是为了实现其核心功能，即收集、储存和排放雨水或污水。
1、井盖：作为检查井的顶部覆盖物，井盖既保护了检查井的内部结构，也防止了杂物进入。
2、井筒：这是检查井的主要部分，它是一个垂直的或稍微倾斜的管道，用于引导水流进入检查井。
3、井座：这是检查井的基础部分，通常设计为矩形或圆形，以便于安装和维护。
4、检查口：这是检查井侧面的开口，用于检查和清理内部的沉积物。
二、混凝土检查井的功能混凝土检查井的主要功能是收集、储存和排放雨水或污水。
在雨季，雨水通过井筒流入检查井，并在井座内储存。
当水位达到一定高度时，雨水会通过检查口的开口自动排放。
这种自动排放机制可以有效地防止水灾的发生。
混凝土检查井也用于维修和清洁城市排水系统。
通过打开检查口，可以方便地检查和清理内部的沉积物，确保排水系统的正常运行。
三、混凝土检查井的重要性混凝土检查井作为城市基础设施的一部分，对于维护城市环境和保障人民生活具有重要意义。
它们可以有效地收集和排放雨水，防止水灾的发生。
它们可以储存污水，减少对环境的污染。
通过定期的检查和清理，可以保证排水系统的正常运行和维护。
四、结论混凝土检查井是城市基础设施中不可或缺的一部分。
它们以其独特的设计和构造，实现了排水系统的核心功能。
未来，随着城市化的不断推进和新材料的应用，我们期待看到更多创新和高效的混凝土检查井的出现，为我们的城市生活带来更多便利和安全。
混凝土检查井在当今的城市基础设施中，混凝土检查井扮演着重要的角色。
作为一种关键的设施，它们在确保城市排水系统的正常运行和维护方面起着核心作用。
预制检查井井座井盖更换服务项目-采购需求
预制检查井井座井盖更换服务项目采购需求招标人：深圳市宝安排水有限公司✧项目名称：预制检查井井座井盖更换服务项目✧评审方法：综合评分法✧定标方法：自定法✧预算金额：¥1.00元✧投标人的资格要求：1)投标人必须是依法在中华人民共和国境内成立，具有独立法人资格的企业或组织；2)投标人必须是深圳市政府采购注册供应商，并在深圳市宝安区公共资源交易中心网上响应投标；（在深圳市政府采购供应商库中显示有效，供应商注册网址：）3)投标人必须具有安全生产许可证及市政公用工程或公路工程施工总承包叁级或以上资质；4)投标人符合国家及深圳市有关诚信管理的要求；5)截止开标时间为止，被深圳市各级政府采购主管部门行政处罚（指禁止参与政府采购活动且在有效期内）的投标人，不允许参与本项目投标；6)本项目不接受联合体投标，不接受分包，不接受转包。
一、项目情况简介截至目前，招标人管养的排水管网合计达到12287.68公里，其中，社区排水支管网6800.008公里，市政排水管网5487.672公里。
招标人管养的排水管网检查井井盖普遍存在整体下沉、四周破裂、井盖异响、缺失等问题，为消除安全隐患，满足管网养护质量标准要求，亟需委托服务供应商协助招标人开展井座井盖更换相关工作。
该项目采用标准件预制，现场快速安装，快速通车作业方案，为统一预制件工艺标准及风格，统一制作，统一管理，拟通过公开招标确定1名预制检查井井座井盖更换服务供应商。
二、招标范围（一）深圳市宝安排水有限公司（含各分、子公司）组织实施的预制检查井井座井盖更换服务，具体更换地点及服务数量以招标人下发的任务单为准，具体金额以实际发生为准。
（二）招标人对中标人服务期限内的服务数量和金额不作任何承诺或保证，投标人在投标前对此应有足够的风险认识，一经投标，即视为投标人愿意无条件承担有关风险并放弃一切与此相关的求偿权利。
三、质量要求及验收标准（一）中标人须确保服务所用材料质量合格，进场的主要材料应提供合格证、质保书等质量合格证明材料，如因材料质量不合格造成的损失由中标人负责。
市政道路检查井井盖选型基本要求
检查井井盖选型说明
1、资料
采取球墨铸铁防盗井盖，资料符合GB/T1348的规定，井盖与井座为同一种材质，且装配尺寸符合GB/T6414的要求。
2、井盖直径
本工程选用人孔Φ700mm井盖。
3、井盖类型
设计井盖要求为承重400KN（40T）。
污水井盖根据车流量，建议选用C250类型（仅有轻型机动车、小车行驶的区域），井盖负荷≥250KN（25T）。
雨水井盖最低选用D400类型（城市主路、公路、高等级或高速公路），井盖负荷≥400KN（40T）。
4、井盖要求
井盖概况印有防滑花纹（见参考附图），凹凸部分面积与总面积相比≤70%≮10%。
铰接井盖仰角≮100°，对于D400类型雨水井盖必须确保适配性，使用时宁静稳定（过车时无噪音），嵌入深度满足下表要求：
类别C250D400
嵌入深度mm≥30≥50。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检查井及井盖、井座：
本工程检查井均选自国家建筑标准设计——给水排水标准图集S2（2002），检查井基础为C20混凝土，盖板为C25钢筋混凝土，并在其底部增设0.10m厚的碎石垫层，检查井井墙材料改为M10水泥砂浆砌MU10页岩砖，检查井的内、外壁均用水泥砂浆抹面，厚20㎜。
检查井井盖、盖座采用重型球墨铸铁雨水口。
检查井盖、井座。
雨水口采用球墨铸铁雨水口。
检查井盖、井座和雨水蓖子也可采用水务局推荐的重型复合材料井盖、井座。
4、接户支管的设置
为保证周围地块雨水能顺利接入，在适当处设置了雨水接户支管。
除图中注明外，接户支管的坡度均诶0.005m，管径均为d500㎜，并与下游管段成90°夹角接入。
2.2 工程地质情况
1.场地自然地理概况
拟建工程场地位于洪山区关山村，北起雄楚大街，南至新庄路。
道路沿线高程在23.0米～29.0米，两侧多有1—7层的建筑分布。
场地地貌单元属于河流剥蚀堆积平原区，相当于长江Ⅱ级阶地。
2.场地地质条件
道路沿线未见地表水分布。
在勘探孔揭穿的深度范围内拟建工程场地地下水主要为上层滞水。
上层滞水只要赋存于场地上部人工填土层中，地下水埋深不大，勘察期间测得上部上层滞水水位埋深0.84～1.60m，相当于黄海高程22.15～27.08m。
3.地下水及地表水腐蚀性判断
勘察取道路沿线地下水2组进行室内分析，根据水质分析成果，结合周围环境调查判定，场地地下水在干湿交替环境下，对钢筋砼结构中的钢筋有弱负腐蚀性。
