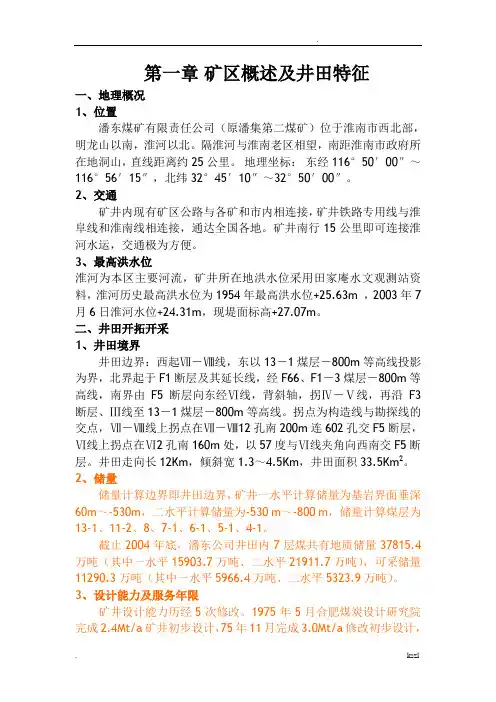

潘二矿通风设计
第一章矿区概述及井田特征一、地理概况1、位置潘东煤矿有限责任公司（原潘集第二煤矿）位于淮南市西北部，明龙山以南，淮河以北。
隔淮河与淮南老区相望，南距淮南市政府所在地洞山，直线距离约25公里。
地理坐标：东经116°50′00″～116°56′15″，北纬32°45′10″～32°50′00″。
2、交通矿井内现有矿区公路与各矿和市内相连接，矿井铁路专用线与淮阜线和淮南线相连接，通达全国各地。
矿井南行15公里即可连接淮河水运，交通极为方便。
3、最高洪水位淮河为本区主要河流，矿井所在地洪水位采用田家庵水文观测站资料，淮河历史最高洪水位为1954年最高洪水位+25.63m ，2003年7月6日淮河水位+24.31m，现堤面标高+27.07m。
二、井田开拓开采1、井田境界井田边界：西起Ⅶ－Ⅷ线，东以13－1煤层－800m等高线投影为界，北界起于F1断层及其延长线，经F66、F1－3煤层－800m等高线，南界由F5断层向东经Ⅵ线，背斜轴，拐Ⅳ－Ⅴ线，再沿F3断层、Ⅲ线至13－1煤层－800m等高线。
拐点为构造线与勘探线的交点，Ⅶ－Ⅷ线上拐点在Ⅶ－Ⅷ12孔南200m连602孔交F5断层，Ⅵ线上拐点在Ⅵ2孔南160m处，以57度与Ⅵ线夹角向西南交F5断层。
井田走向长12Km，倾斜宽1.3～4.5Km，井田面积33.5Km2。
2、储量储量计算边界即井田边界，矿井一水平计算储量为基岩界面垂深60m～-530m，二水平计算储量为-530 m～-800 m，储量计算煤层为13-1、11-2、8、7-1、6-1、5-1、4-1。
截止2004年底，潘东公司井田内7层煤共有地质储量37815.4万吨（其中一水平15903.7万吨、二水平21911.7万吨），可采储量11290.3万吨（其中一水平5966.4万吨、二水平5323.9万吨）。
3、设计能力及服务年限矿井设计能力历经5次修改。
1975年5月合肥煤炭设计研究院完成2.4Mt/a矿井初步设计，75年11月完成3.0Mt/a修改初步设计，89年7月完成2.1Mt/a修改初步设计，95年8月完成2.1Mt/a调整初步设计。
矿井通风设计精选全文
可编辑修改精选全文完整版矿井通风设计第一章井田概况及地质特征一、井田概况1、交通位置王封煤矿位于西山煤田杜儿坪一西铭勘探区北部，其地理座标为：东经112°19′15″一112°21′20″，北纬37°52′50″—37°53′40″。
井田位于太原市万柏林区王封村西侧，东距太原市区约25km，距太古公路4km，距太原西站风声河发煤站仅13km，交通十分方便，2、地形地势本井田位于吕梁山脉的东翼、汾河南岸，属中低山区，区内地形复杂，沟谷纵横，“V”字形冲沟发育，梁峁坡地分布有黄土，基岩大部分裸露。
其地势南高北低，最高点位于井田南部边界附近的山梁，标高为1416.46m，最低点位于井田东部沟内，标高1149.0m，最大相对高差267.46m。
3、气象及地震井田属温带大陆性气候，四季分明，气候干燥，冬春季多风，日夜温差较大，雨量多集中在7、8、9三个月，据太原市和古交市气象站历年资料记载，年平均气温9.5℃。
最低1月份平均-6.4℃，日最低达-18.5℃；最高7月份平均23.5℃，日最高达36.4℃。
年降水量327.4-558.8mm，平均500mm，且大部分集中在7、8、9三个月；年蒸发量平均2093.8mm，年蒸发量远大于年降水量，为期3-4倍，气候较为干燥。
霜冻期为每年10月上旬至次年3月份，全年无霜期140-190d，最大冻土深度0.86m。
全年盛行偏北风，年平均风速为2.4m/s，冬季较大，夏季较小，最大风速25 m/s，瞬间极大风速40.5m/s。
根据中华人民共和国标准GB50011-2001《建设抗震设计规范》，本地区抗震设防烈度为8度，设计基本地震加速度值0.20g。
二、地质特征1、区域构造本区位于太原西山煤田东北部边缘地带。
西山煤田位于吕梁山背斜东侧、汾河断陷地西侧，总体呈轴向北西的向斜，在此基础上发育有一系列的平缓褶曲、高角度正断层，主要褶曲有正门沟背斜、冶峪背斜及小卧龙向斜，主要断层有随老母正断层，落差100m，王封断层落差50—110m，杜儿坪正断层，落差80-220m。
永华二矿90万吨安全通风设计设计共61页文档
永华二矿90万吨安全通风设计1 矿区概述及井田地质特征1.1矿区概述1.1.1位置与交通永华能源有限公司二矿（即焦村煤矿）位于偃师市缑氏乡境内，北距偃师市区32km，井田属于偃龙矿区郭村井田一部分。
二矿与偃师市区之间有柏油公路相连，井田深部工广位于公路西测240m。
沿该公路向北10km可在顾县与郑洛公路相交，向北约5km在侯氏镇与207国道相连，向南10km与郑州至少林寺高速相连，交通便利。
详见交通位置图1-1：图1-1 矿区交通位置图1.1.2地形地貌及水系矿区位于嵩山山脉北麓的山前平原区，全区多被第四系覆盖，仅有零星基岩出露，地表南北向冲沟发育，总体地势南高北低，最高点位于矿区4001孔南矿区边界处，标高279.5m，最低点位于矿区石家寨北矿区边界处，标高174.4m，相对高差105.1m。
本区属黄河流域伊河水系。
伊河位于矿区外围北部，发源于栾川县西部的伏牛山区，经嵩县、伊川、洛阳，向北东至偃师市岳滩境内与洛河汇合后称伊洛河，东流至巩义市东北的神堤渡口注入黄河。
区内无河流，仅有冲沟形成的溪流（铁窑河等），雨天有水，雨后即干。
雨季洪流沿冲沟由南向北排泄，最终注入伊河。
区内无大型水库，地表水体主要为冲沟筑坝形成的小型水库以及人工开挖的小水塘，这些水体的储水来源主要为大气降水和矿井排水汇集而成。
区外南部有陆浑东一干渠由西向东蜿蜒通过1.1.3气象矿区属暖温带大陆性季风气候，其特征是冬寒夏炎，春秋多风，四季分明。
年降水多集中于7、8、9三个月，据洛阳市气象台资料，最高气温44.2℃（1966年6月20日），最低气温-18.2℃（1969年2月1日），年平均气温14.5℃；年平均降雨量595.8mm，年平均蒸发量1907.8mm；最大冻土深度18cm，无霜期204d，最大风速21m/s。
1.1.4地震根据中国地震动参数区划图（GB18306-2019），本区地震动峰值加速度为0.05g，地震基本烈度为Ⅵ度。
矿井通风系统设计方案
矿井通风系统设计方案目录1 矿井概述 (1)2 井田地质特征 (1)2.1 地质特征 (1)2.2 煤层特征 (2)3 矿井开拓及基本巷道布置 (3)3.1 矿井开拓 (3)3.2 矿井基本巷道 (4)4 采煤方法和矿井运输、提升系统 (8)4.1 采煤方法和回采工艺 (8)4.2 矿井运输系统 (11)4.3 矿井提升系统 (13)5 矿井通风系统 (14)5.1 矿井通风系统的选择 (14)5.2 矿井需风量 (15)5.3 矿井通风阻力的计算 (23)5.4 主要通风机的选择 (31)5.5 电动机选型 (34)结论 (35)参考文献 (37)附表1 通风容易时期摩擦阻力及风速校核计算表 (39)附表2 通风困难时期摩擦阻力及风速校核计算表 (40)附图1 开拓平面图附图2 开拓剖面图附图3 通风平面图附图4 通风系统示意图附图5 矿井2#煤层底板等高线及地质储量计算图1矿井概述某矿井是位于某市东北部约4公里处的一座高瓦斯矿井，隶属于某矿务局。
本矿区在地貌上属于华北大平原西侧的一部分，就其成因而言为太行山东麓冲洪积平原的一部分。
区内地势平坦，地表标高介于+53m~+62m之间，自然坡度2.3‰。
公路交通：其西距京广公路约3.4公里、距规划中的东环路约300米；北距京广公路与京深高速公路联络线（北外环）1.30公里、距规划中的北环路310米；东距东外环2.60公里、距京深高速公路3.60公里；南距某（台）某（县）公路约2.40公里，距牛尾河1.45公里。
该矿井年平均气温13℃左右，年最高气温42℃，年最低气温-22℃；年降雨量300mm~600mm，蒸发量400mm~600mm；常年风向为西北风，风速最大为18m/s；冻土最大厚度为440mm。
2井田地质特征2.1 地质特征2.1.1 煤系地层特征该井田为一全隐蔽型井田，上覆第四系地层厚度变化较大，一般在210～320m，分布规律为西薄东厚，其底界面无大的波状起伏。
大学毕业设计,课程设计,矿井通风,设计任务书(含翻译)
任务书某煤矿井田东西走向长约3 Km，南北倾向宽约1.7Km，井田面积约4.5519Km2，井田总体呈单斜构造，煤层倾角大部分小于15°，属缓倾斜煤层。
顶板为黑色泥岩，致密而均一，底板为灰白色细—中粒砂岩，煤层厚度0.84～6.69米，平均5.9米，以镜煤、亮煤为主，含黄铁矿，煤层夹矸0～3层，倾角10°～14°。
矿井煤层自燃发火期为1个月，自燃趋势较突出的是2月～3月。
煤尘具有爆炸性，爆炸指数为40.3%。
矿井属低瓦斯矿井。
设计生产能力为90万t/年。
矿井属于低瓦斯矿井，采用斜井单水平上下山开拓，矿井的采煤方法为走向长壁，采煤工艺为综采放顶煤。
采用中央边界式通风方式。
风井设在采区的边界。
主、副井进风，风井回风。
矿井通风难易时期的系统示意图见后。
采区采用轨道上山、运输上山进风，专用回风巷回风。
工作面采用U型后退式开采，采煤工作面风流流动形式是上行通风。
综放面平均控顶距为3.96m，实际采高4.1 m，工作面面长150米，工作面温度20℃，回采工作面同时作业人数最多90人。
矿井掘进工作面平均瓦斯涌出量为3.2 m3/min，掘进工作面一次炸破所用的最大炸药量7.2kg，掘进工作面同时工作的最多人数40人。
目录第一章总论 (1)1.1课程设计的性质与目的 (1)1.2课程设计内容 (1)1.2.1 设计概述 (1)1.2.2 根据已知条件确定矿井通风系统 (1)1.2.3 矿井风量计算及风量分配 (1)1.2.4 矿井通风阻力计算 (1)1.2.5 风机选型 (1)1.2.6 通风费用的比较 (1)第二章题目选择 (2)第三章设计正文 (3)3.1 局部通风设计 (3)3.1.1 设计原则、步骤及掘进通风方法的选择 (3)3.1.2 掘进工作面所需风量计算及设计 (4)3.1.3 掘进通风设备选择 (6)3.2 风量计算及风量分配 (11)3.2.1 矿井需风量计算 (11)3.2.2 风量分配与风速验算 (16)3.3 矿井通风阻力计算 (19)3.3.1 计算原则 (19)3.3.2 计算方法 (20)3.4 主要通风机选型 (22)3.4.1 自然风压的计算 (22)3.4.2 选择主要通风机 (24)3.4.3 选择电动机 (27)3.5 概算矿井通风费用及评价 (29)3.5.1 吨煤的通风电费 (29)3.5.2．矿井等积孔、总风阻 (30)第四章通风设计图及其参数 (30)第五章结束语 (34)5.1 参考文献 (34)5.2 致谢 (35)矿井通风设计中文摘要：矿井通风的目的是向矿井工作地点供给新鲜空气、以供给人员呼吸，并稀释和排除井下各种有毒有害气体和矿尘，创造良好的矿内工作环境，保障井下作业人员的身体健康和劳动安全。
井巷设计
1.设计题目云南某矿中段运输巷道，设计年通过能力为90万吨，中央分列式通风。
通过该该巷道的涌水量为160 m3/h，通过风量为40 m3/S,采用ZK7-6/250 电机车牵引1吨矿车运输，该大巷穿过岩层以细砂岩、粉砂岩为主，岩层中等稳定，岩石坚固性系数f=4～6，岩层内水文地质简单，有少量节理裂隙水，对巷道施工有一定影响，现场实测围岩松动圈为0.8m。
巷道内设两条动力电缆、三条通讯及照明电缆，敷设一趟直径为200 mm的压风管和一趟直径为100 mm的水管,该巷道主要用于通风、出矿、排水、行人.请对该巷道进行断面设计，并计算单位工程掘进工程量和材料消耗量，绘制巷道断面施工图。
2.巷道断面设计依据《采矿手册》（井巷工程卷）、《井巷工程》，国家有关矿山建设、生产、安全的规定。
3.设计条件3.1 地质条件该大巷穿过岩层以细砂岩、粉砂岩为主，岩层中等稳定，岩石坚固性系数f=4～6，岩层内水文地质简单，有少量节理裂隙水，对巷道施工有一定影响，现场实测围岩松动圈为0.8m.3.2 生产能力矿山年产量90万t。
3.3 运输设备及装备云南某矿中段运输巷道，巷道内设两条动力电缆、三条通讯及照明电缆，敷设一趟直径为200 mm的压风管和一趟直径为100 mm的水管。
电机车型号：ZK7-6/250。
矿车：1t矿车查设计手册 ZK7-6/250型电机车的尺寸如下表:表一 ZK10-7/550型电机车的尺寸（单位：mm）4. 选择巷道断面形状根据题中条件，由年通过能力为90万吨知应该设计为双轨断面，选择断面形状为半圆拱形，采用锚喷支护，又由通过风量知，该巷道净断面面积应大于40/8=5m 2。
5.确定巷道断面尺寸5.1巷道净宽度Bo为了保证行人和运输设备的安全，经查设计手册可取b1=300mm b2=800mm m=300mm由电机车宽度1060mm 和1吨矿车宽度880mm 知取 b=1100mm 所以 Bo ＝2b+b1+b2+m=3600mm 。
马临煤矿90万吨通风设计课程设计共38页word资料
马临煤矿90万吨通风设计1 矿井设计概况1.1 矿区概述及井田地质特征1.1.1矿区概述马临煤矿位于贵州省遵义地区北部的习水县东皇镇关坪村。
距习水县城3km。
井内的气象参数按表1所列的平均值选取。
1.1.2 井田地质特征井田走向长最长6.5km、最短5.5km、平均约为6.0km，倾向宽最大2.3km、km。
准采深度上起+1400m，最小0.45km，平均约为2.2km，面积约为13.22下抵+750m，垂深650m，西采区西翼上部因煤层走向变化影响，下部受河流及村庄的限制，准采深度相对较小，平均约为400m。
1.1.3 煤层特征本矿井可采煤层有C8煤层，其煤层平均厚度为3m，具体参见图1 综合地质柱状图。
2009年重庆煤科院对矿井瓦斯涌出量鉴定结果，全矿井最大绝对瓦斯涌出量为13.83m3/min,最大相对瓦斯涌出量为7.30m3/t，矿井瓦斯等级应定为低瓦斯矿井。
据煤的自燃发火倾向测试结果，各煤层均属不自燃发火煤层（三级）。
1.2 井田开拓1.2.1 井田境界与储量矿井地质资源量：C8煤65.31（Mt），工业储量58.8（Mt），矿井可采储量52.99（Mt），本矿井设计生产能力为90万t/年。
工业广场的尺寸为300m×400m 的长方形，结合本矿井实际，其工广场地处于井田中央、平硐口附近井田境界外缘，无需留设工广保护煤柱。
1.2.2 矿井工作制度、设计生产能力及服务年限本矿井设计生产能力按年工作日330天计算，“三·八”工作制，即两班采煤，一班准备，每班净工作时间为8h，净提升时间为16小时。
本矿井的设计生产能力为90万吨/年,矿井服务年限为49年。
图1 综合地质柱状图1.2.3 井田开拓根据井筒位置，工业场地的布置：以平硐井口为中心，向东西两侧各拓展400m。
，宽200m，工广置于井田开采边界外，无需留设工广保护煤柱。
平硐+斜井（风井）双水平、上下山开拓。
井田内煤层赋存总趋势是北高南低，煤层倾角平均在17°左右，较为平缓，在走向和倾斜方向起伏变化不大，井田内近4/5的范围内C8煤层底板标高高差在650m左右。
潘西矿万t新井通风方案
个人资料整理仅限学习使用中国矿业大学矿井通风课程设计任务书潘西矿90万t/a新井通风设计中国矿业大学安全工程学院二〇一〇年七月一、设计目的本课程设计为煤矿新井通风设计，是《矿井通风与空气调节》、《矿井通风与安全》课程的主要教案环节之一，通过本课程设计，初步掌握矿井通风设计的步骤和方法，巩固所学理论知识，并运用所学知识分析和解决矿井通风的问题。
二、设计内容及步骤1、矿井的地质简况，开拓方式及开采方法如下设计技术资料所示，矿井开拓平面图与剖面图见附件1和附件2。
井下同时作业的最多人数为700人，综采工作面同时作业最多人数40人，高档普采工作面同时作业最多人数60人。
2、提出该矿井前25年左右的矿井通风系统方案，并进行技术比较与经济比较<粗略），选择最优方案，确定出矿井的通风系统。
3、确定采区的通风方式并作技术比较。
4、确定采煤工作面的通风方式并作技术比较。
5、确定主要通风机的工作方法并作技术比较。
6、计算各用风地点的供风量和矿井总用风量。
7、确定矿井通风困难时期和容易时期的开采位置，分别绘制两个时期的通风系统立体图和网络图<用A3或A4纸画）。
8、分别计算两个时期的矿井最大通风阻力与等积孔，并评价矿井通风难易程度。
9、选择矿井主要通风机并确定两个时期的工况点，选择配套电机，概算通风费用，提出对通风设备的安全技术要求。
10、对以上内容进行综合协调，经过技术处理加工后，依据附件3说明书模板编制矿井通风系统说明书<包括目录、前言、正文及参考书目），绘制矿井通风系统图<比例尺为1：5000或1：0000，个别小矿井可采用1：2000），作图严格按照规范要求，具体要求见附件4.三、设计要求1、按设计内容及要求编排章节，并按序编页码2、语言文学<1）论证严密，逻辑性强<2）文理通顺，词达意明，应用专业术语<3）字体工整，书写清洁3、公式与图表<1）所用公式应写出处，并编号<如式4-2）公式中各项意义单位需注明，计算应准确，计算结果可以图表表示。
(煤矿行业)某矿通风风设计最全版
（冶金行业）某矿通风风设计目录第一章井田概况及资源整合前各矿现状2 第一节井田概况2第二节资源整合前各矿现状4第二章整合后矿井地质条件8第三章井田开拓18第一节资源整合前各矿开拓开采现状18第二节井田境界及资源/储量19第三节矿井设计生产能力及服务年限22第四节井田开拓22第五节矿井提升及井筒特征27第六节井底车场及硐室28第四章大巷运输及设备30第一节运输方式选择30第二节矿车31第三节运输设备32第五章采煤方法及盘区布置33第一节采煤方法33第二节采区布置33第三节巷道掘进35第六章矿井通风设计和安全措施36第一节矿井通风条件概况36第二节矿井通风系统37第三节矿井风量计算37第四节矿井总阻力计算41第五节通风设备选型52第六节安全技术措施及灾害预防54第七节主要技术经济指标58参考文献62致谢63第一章井田概况及资源整合前各矿现状第一节井田概况一、交通位置本矿井为资源整合矿井，整合后的本矿井田地理座标为：东经：113°08′21″—113°09′03″北纬：40°08′35″—40°09′25″井田范围由原大同市矿区原一煤矿、原二矿整合而成。
整合后井田形状为一不规则多边形，其东西最长约1.5km，南北长0.86km，井田面积为0.7904km2，开采2号、3号煤层。
矿界拐点坐标（国家6°带座标）为：点号XY1X=4448603Y=196828152X=4448617Y=196836153X=4447950Y=196837204X=4447952Y=196838125X=4447834Y=196837736X=4447817Y=196836297X=4447737Y=196836308X=4447715Y=196823409X=4447916Y=1968231210X=4447933Y=1968303711X=4448044Y=1968302912X=4448372Y=1968287813X=4448393Y=19682819井田东西最长约1.5m，南北最宽约0.86m。
多水平延深矿井排水方案的比较与确定
多水平矿井延深排水方案的设计比较与确定郝永张庆和（山东新汶矿业集团潘西煤矿，山东莱芜 271107）摘要在对潘西矿井现有各水平排水系统及排水能力分析研究基础上，提出了矿井延深水平排水方案设计并进行了综合分析、比较，选出了运行安全、可靠，技术先进的最佳排水方案，实现了矿井的高产高效。
关键词：多水平矿井延深排水方案比较确定中图分类号：文献标识号：文章编号：1、矿井概况万祥公司潘西煤矿于1958年建成投产，设计30万t/a。
经过延深和改扩建技术改造，后期已形成斜井-立井多水平相结合开拓方式，设计生产能力达到60万t/a。
近几年实际生产原煤均超过95万t。
已开拓±0m、-150m、-350m、-740m水平，第一、二、三水平已基本开采结束， -740m水平正在生产，并已开始下山开采。
为保证矿井的正常生产接续，现已进行-1100m水平延深。
－1100m水平井底车场，地面标高＋251.2m～＋258.8m,运输大巷底板标高-1100m，平均垂深1350 m。
2、矿井排水系统现状及各水平涌水量2.1矿井排水系统为斜排和立排相结合、分水平多段排水方式。
在-150m水平、-350m 水平和-740m水平分别设有中央水泵房，立井排水由-740m水平直排到地面，斜井排水分为三级排水：-740m水平排至-350m水平，-350m水平排至-150m水平，-150m水平排至地面。
-150m水平中央水泵房设有5台300DF65×7型水泵，电动机功率为1050KW，3趟φ325×10排水管路。
-150水平的涌水经立钻孔排至地面。
该泵房单台水泵最大排水量约620m3/h。
-350m水平中央水泵房设有5台300DF65×4型水泵，电动机功率为680KW，4趟排水管路，其中φ325×10排水管2趟，φ273排水管2趟。
-350水平的涌水经斜管子井排至-150水平。
该泵房单台水泵最大排水量平均570m3/h。
山东万祥矿业有限公司潘西煤矿_企业报告(业主版)
山东万祥矿业有限公司潘西煤矿 通用技术集团工程 采煤塌陷地农业复垦调查评估报 设计有限公司
22.0
告结果公示
TOP2 山东万祥矿业有限公司潘西煤矿 辽宁工程技术大学
11.7
19 煤层冲击倾向性鉴定项目结果
2022-10-10 2022-11-17
山东鼎安检测技术 有限公司
\
*按近 1 年项目金额排序，最多展示前 10 记录。
2022-12-04 2023-07-08 2022-09-05
（5）研究和试验发展（2）
重点项目
项目名称
中标单位
中标金额（万元） 公告时间
TOP1
山东万祥矿业有限公司潘西煤矿 地应力测试报告编制项目（二次）
山东理工大学
企业基本信息
单位名称: 营业范围：
山东万祥矿业有限公司潘西煤矿 煤炭开采、销售(有效期限以许可证为准)。煤炭洗选；矿山机械及电器设备维修、租赁；矿 山设备、建筑材料、钢材、仪器仪表、五金交电、日用品销售。(依法须经批准的项目，经相 关部门批准后方可开展经营活动)。
一、采购需求
1.1 总体指标
近 1 年(2022-09~2023-08)：
目标单位： 山东万祥矿业有限公司潘西煤矿
报告时间：
2023-08-25
报告解读：本报告数据来源于各政府采购、公共资源交易中心、企事业单位等网站公开的招标采购 项目信息，基于招标采购大数据挖掘分析整理。报告从目标单位的采购需求、采购效率、采购供应 商、代理机构、信用风险 5 个维度对其招标采购行为分析，为目标单位招标采购管理、采购效率 监测和风险预警提供决策参考；帮助目标单位相关方包括但不限于供应商、中介机构等快速了解目 标单位的采购需求、采购效率、采购竞争和风险水平，以辅助其做出与目标单位相关的决策。 报告声明：本数据报告基于公开数据整理，各数据指标不代表任何权威观点，报告仅供参考！
90万吨级矿井组织设计
第一章概述一、交通位置该井田位于山西省吕梁市离石区西北约12km处的袁家岭村，行政区划隶属西属巴镇，井田地理坐标为：东经111°04′55″～111°07′59″，北纬37°35′25″～37°36′27″。
井田东南距离石区约12km，井田内有西（属巴）茂（塔坪）公路通过，经西茂公路向东与太（原）临（县）公路相连。
井田南距离（石）军（渡）高速公路约10 km，南距孝柳铁路约15km，交通较为便利。
二、地形地貌本井田属吕梁山系，为典型的黄土高原地貌，侵蚀地形，为强烈切割的梁峁状黄土丘陵，冲沟密集而狭窄，形态多呈“V”形，与黄土梁、峁、垣相间分布。
总的地势西高东低，最高点位于井田西部后梁圪塔，高程为1263.4m，最低点位于井田东部属巴沟沟谷，高程为973m，地形最大相对高差约290.4m。
三、构造井田内构造总体为一不对称的向斜构造（中阳～离石向斜），向斜轴位于井田西部，轴向由北向南由近南北转为北北西，向斜轴向北倾伏。
两翼地层倾角相差较大，西翼较陡，倾角在10～25°之间，东翼较缓，倾角2～8°。
在井田中部、中阳～离石向斜东翼发育一宽缓的背斜，背斜轴北西西。
在生产中共揭露了5条断层（见表），5条断层在巷道掘进及回采时均有揭露，均为正断层，落差最大10m。
未发现陷落柱及岩浆侵入等地质现象。
综上所述，井田内构造简单，构造类型属Ⅰ类。
主要断层一览表四、井田境界根据山西楼俊集团担炭沟煤业有限公司C1400002009111120041626号采矿许可证，该井田由以下7个拐点坐标圈定，拐点坐标见表。
重组后矿界拐点坐标表矿井整合后，东西长4530m，南北宽1913m，面积5.6138km2,批采4～10号煤层，开采深度1280m～680m。
五、资源/储量1、矿井资源/储量①、资源/储量计算方法井田内地层较平缓，煤层倾角大部分小于15°，小于15°部分采用煤层伪厚度和水平投影面积用地质块段法进行估算。
生产矿井通风系统设计书
生产矿井通风系统设计书第1章矿井生产及通风安全概况§1.1 矿井煤层煤质及生产概况1.1.1 矿井煤层煤质概况1.1.2 矿井井型及开拓方式§1～2 矿井通风安全概况1.2.1 矿井通风系统基本状况1.2.2 瓦斯、煤尘与自然发火情况第2章矿井通风方式与风机工作方式选择§2.1 矿井通风方式的选择依据和原则2.1.1 生产矿井通风系统设计的基本任务作为生产矿井设计的一个主要组成部分，其基本任务是：紧密结合矿井开拓、开采和运输等基本情况，来拟定技术可行、安全可靠、经济合理的矿井通风系统方案；计算不同时期的矿井总风量及系统总阻力；选择矿井通风设备。
设计时还应遵循当时的矿井设计技术政策、规定和《规程》，并顺应当时的发展趋势。
2.1.2 矿井通风方式的选择依据、原则1）矿井通风方式选择的主要影响因素矿井总开拓布置；煤层赋存状况；煤层瓦斯含量；煤层自燃倾向性；小窑塌陷漏风情况；地形条件等。
2）矿井通风方式选择的选择依据①矿井生产的技术条件及矿井通风基础资料：如矿井瓦斯等级；各煤层瓦斯含量及涌出量；煤尘爆炸性；煤层自然发火倾向性等；②矿井设计生产能力和有效服务年限；③矿井开拓方式、初期采区布置；采掘工作面数量；④矿井各水平标高和服务年限；⑤采煤年进度计划图；各水平、各采区产量分配及接替情况；⑥井巷断面积和支护方式；⑦邻近生产矿井有关经验数据或统计资料。
3）矿井通风方式选择的选择原则①每一个矿井必须有完整独立的矿井通风系统；杜绝矿井间的串联通风；②箕斗提升井或装有皮带运输机的井筒不应兼做进风井；③每一个生产水平和每一采区都必须布置单独的回风道，实现分区独立通风；④所选择的通风路线对井下工作人员应具有最大的安全性，即：一旦矿井发生事故时，有利于风流控制，便于人员撤退；井下每一水平到上一水平和每个采区，都必须至少布置两个便于行人的安全出口，并同通到地面的安全出口相连接；⑤尽可能使每个采区的设计能力相均衡、阻力相近；避免过多的风量调节；尽量减少通风构筑物设施的数量；尽量避免对角风路；防止风流漏风或风流反向；⑥井下的爆破材料库必须有单独的通风系统；⑦多风机抽出式通风时，为确保风机联合远行时的稳定性，总进风道的断面不宜过小（必要时进行风巷允许风速的验算）；应尽量降低公共风路段的阻力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国矿业大学矿井通风课程设计任务书
潘西矿90万t/a新井通风设计
中国矿业大学安全工程学院
二〇一〇年七月
一、设计目的
本课程设计为煤矿新井通风设计，是《矿井通风与空气调节》、《矿井通风与安全》课程的主要教学环节之一，通过本课程设计，初步掌握矿井通风设计的步骤和方法，巩固所学理论知识，并运用所学知识分析和解决矿井通风的问题。
二、设计内容及步骤
1、矿井的地质概况，开拓方式及开采方法如下设计技术资料所示，矿井开拓平面图与剖面图见附件1和附件2。
井下同时作业的最多人数为700人，综采工作面同时作业最多人数40人，高档普采工作面同时作业最多人数60人。
2、提出该矿井前25年左右的矿井通风系统方案，并进行技术比较与经济比较（粗略），选择最优方案，确定出矿井的通风系统。
3、确定采区的通风方式并作技术比较。
4、确定采煤工作面的通风方式并作技术比较。
5、确定主要通风机的工作方法并作技术比较。
6、计算各用风地点的供风量和矿井总用风量。
7、确定矿井通风困难时期和容易时期的开采位置，分别绘制两个时期的通风系统立体图和网络图（用A3或A4纸画）。
8、分别计算两个时期的矿井最大通风阻力与等积孔，并评价矿井通风难易程度。
9、选择矿井主要通风机并确定两个时期的工况点，选择配套电机，概算通风费用，提出对通风设备的安全技术要求。
10、对以上内容进行综合协调，经过技术处理加工后，依据附件3说明书模板编制矿井通风系统说明书（包括目录、前言、正文及参考书目），绘制矿井通风系统图（比例尺为1：5000或1：0000，个别小矿井可采用1：2000），作图严格按照规范要求，具体要求见附件4.
三、设计要求
1、按设计内容及要求编排章节，并按序编页码
2、语言文学
（1）论证严密，逻辑性强
（2）文理通顺，词达意明，应用专业术语
（3）字体工整，书写清洁
3、公式与图表
（1）所用公式应写出处，并编号（如式4-2）公式中各项意义单位需注明，计算应准确，计算结果可以图表表示。
（2）图表应按顺序编号（如表图2-3），标明图标、表题并与文字相呼应，表内数据对应数位应整齐、数字重复应照写。
（3）所有图均采用纸质较好的白纸按制图标准描绘，要求图面清洁、粗细均匀、比例一致。
4、排版格式完全参照《中国矿业大学本科生毕业设计（论文）撰写规范》
四、设计技术资料
潘西矿90万t/a新井通风设计
1 矿区概述及井田地质特征
1.1矿区概述
潘西井田位于山东省莱芜市莱城区辛庄镇和钢城区颜庄镇，地理坐标：东经117°44′40"～49′24"，北纬36°8′04"～10′58"。
范围西至F2-1断层与西港、南冶井田相邻；东部边界为F6断层与潘东井田相邻。
浅部至各煤层露头，深部到-800 m标高。
井内的气象参数按表1所列的平均值选取。
1.2 井田地质特征
井田平均走向长6.1 km，倾斜长3 km，面积约18.27 km2。
1.3 煤层特征
本矿井可采煤层有19煤层，其煤层平均厚度为4m，具体参见图1 综合地质柱状图。
根据精查地质报告的瓦斯地质资料本采区瓦斯瓦斯相对涌出量：CH4：3.45～9.23m3/d.t，平均 6.22m3/d.t，属于低瓦斯矿井。
煤尘具爆炸性危险，爆炸指数为40.73%；有自燃发火倾向性为三类不易自燃。
2 井田开拓
2.1 井田境界与储量
矿井地质资源量：19#煤103.08（Mt），矿井工业储量98.62（Mt），矿井可采储量62.08（Mt），本矿井设计生产能力为90万t/年。
工业广场的尺寸为360m×400m的长方形，工业广场的煤柱量为671.5(万t)。
2.2 矿井工作制度、设计生产能力及服务年限
本矿井设计生产能力按年工作日330天计算，“三八制”，每天三班作业，二班半生产，半班检修，每班工作八小时.，净提升时间为16小时。
本矿井的设计生产能力为90万吨/年,矿井服务年限为62.02年。
图1 综合地质柱状图
2.3 井田开拓
工业场地的位置选择在主、副井井口附近，即井田中央。
井田主采煤层为19号煤层，设计中只针对19号煤层。
其它煤层属急薄且不稳定煤层或是受水威胁煤层，近期暂不开采可作为后备储量。
19号煤层属缓倾~倾斜煤层，倾角14~28°平均倾角为22°，在本井田无煤层露头线，埋藏最浅处为±0m，煤层埋藏最深处达-950m，垂直高度950m。
根据《煤炭工业设计规范》规定，缓倾斜、倾斜煤层的阶段垂高为200~350m，针对于本矿井的实际条件，决定煤层的阶段垂高为300m左右。
由于本矿井埋藏较深，属于缓倾~倾斜煤层，最终采用立井单水平加暗斜井开拓方式。
一水平采用上下山开采，采用采区式布置。
二水平采用上下山开采，由于大部分煤层倾角在22°~28°，采用采区式布置。
立井单水平加暗斜井开拓，其一水平井筒形式基本上与方案一相同，只是采用斜井形式延深。
这种开采方式所需掘进的阶段石门长度较短，对矿井的运输有利，且第二水平采用斜井的形式有利于延伸及
矿井末期的开采。
3巷道布置与采煤方法
3.1 带区巷道布置及生产系统
首采的东部采区走向长度为2100～2870m。
其它采区走向长度为1400～2700m。
首采的东翼采区上山阶段斜长为1019m，为保证合理的工作面长度，故上下山阶段区段长度确定为220m左右，上山区段数目为4个。
在同一采区内，先采上层，后采下层；沿倾斜方向，由上向下开采。
本设计只布置一个采煤工作面达产，工作面的接替顺序为：在上山两翼进行左右跳采接替。
根据煤层条件，采用单层布置准备方式。
在采区内沿煤层布置两条煤层上（下）山，一条为运输上（下）山，一条为轨道上（下）山。
两条煤层上（下）山之间采用中间联络巷贯通，区段平巷及区段集中巷也采用联络巷进行贯通。
采区上（下）山与联络巷的断面形式、支护方式相同。
区段平巷与区段集中巷的断面形式、支护方式相同。
3.2 采煤方法
主采煤层选用综采开采工艺，倾斜长壁全部垮落一次采全高的采煤方法。
工作面的推进方向确定为后退式。
根据工作面的关键参数选用配套设备：ZY3400/23/45支架、MXA-300/4.5型双滚筒采煤机、刮板输送机SGZ—764/264A、SZB-764/132型转载机、PCM110型破碎机、SSJ1000/2×160型带式输送机。
采煤机截深0.6m，其工作方式为双向割煤，追机作业，工作面端头进刀方式。
工作面用先移架后推溜的及时支护方式。
3.3回采巷道布置
本工作面采用综采采煤工艺，回采巷道采用一般的U型布置方式，即一条区段运输平巷和一条区段回风平巷。
本采区巷道采用双巷掘进，相邻区段间留10m的煤柱。
该采区开采单一煤层，煤层厚度为4m，2个巷道均采用矩形断面，锚网支护。
巷道断面规格为：采用矩形断面，净宽×高=4.4×3.0 m。
3.4部分井巷特征参数
表2部分井巷特征参数（其他井巷参数自行设计、计算或在相关图纸上提取）
五、成绩评定方法
参照《矿井通风课程设计答辩和成绩评定》规定执行。
六、附件
附件1矿井开拓平面图
附件2矿井开拓立体图。
