GIS现场交接试验项目方法和注意事项样本
GIS现场试验
摘要：阐述了GIS运抵现场安装后的交接试验项目及试验方案，并对GIS现场试验的必要性，目的意义进行了一定的探讨，为GIS试验人员提供参考借鉴。
关键词：GIS；现场试验；试验方法；试验项目SF6全封闭组合电器体积小、技术性能优良，是70年代初期出现的一种先进的高压配电装置，国际上叫这种设备为Gas-insulated Switchgear，简称GIS。
GIS是利用SF6气体极好的绝缘性能和灭弧性能，把断路器、隔离开关、接地开关、TV、TA、避雷器、母线、进出线套管、电缆终端等元件密闭组合在一起。
与常规电器相比，具有占地面积小、基本不受外界气象因素的影响，无火灾危险、检修周期长、运行安全可靠等特点。
1 GIS现场试验GIS设备安装完毕后，在施工现场做试验，其目的是检验在安装过程中是否符合国家规定的安装规程，相应的国家标准有《GB 50150－91电气装置安装工程电气设备交接试验标准》、《GB 7674－1997 72.5 kV及以上气体绝缘金属封闭开关设备》，作为GIS设备最后的一次检验，其项目不必全试，只选择主要的项目，其项目如下：①主回路电阻测量；②元件试验；③SF6气体含水量的检测；④密封试验；⑤互感器的变比测量；⑥主回路的绝缘试验；⑦辅助回路的绝缘试验；⑧GIS设备的高电压耐受试验；⑨局部放电和无线电干扰试验；⑩竣工试运行试验。
1.1 回路电阻1.1.1回路电阻的测量GIS设备安装完毕后，在元件调试之前应测量主回路电阻，以检查主回路中的联结和触头接触情况，并采用直流压降法测量，测试电流不小于100 A。
测试电流可利用进出线套管注入，也可以打开接地开关导电杆与外壳之间的活动接地片，关合接地开关后，从接地开关导电杆注入测试电流，当被测回路各相长度相同时，测量的各相数据应相同或接近。
1.1.2回路电阻大进一步检测的方法一般回路电阻大主要是各接头处接触不良造成的。
为便于确定具体故障，可以采取电流回路仍然在主回路(即两接地开关导电杆上)，然后打开相关开关、刀闸的手孔盖，分别抽取两点电压来测量电阻。
GIS设备现场交接试验项目
GIS设备现场交接试验项目
GIS（GAS Insulated Switchgear）是将SF6断路器和其他高压电器元件[断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线（包括主母线和分支母线）和终端构成]，按照所需要的电气主接线安装在充有一定压力的SF6其他金属壳体内所组成的一套变电站设备，可称为气体绝缘开关设备或全封闭组合电器。
GIS设备现场交接试验的试验项目有：
（1）外观检查。
（2）主回路电阻的测量，宜采用直流压降法，测试电流不小于100A。
（3）元件试验，按GB 50150—2016《电气装置安装工程电气设备交接试验
标准》有关规定进行。
（4）气体验收及气体密度装置和压力表校验，包括SF6气体或SF6混合气体中微量水分的测量。
（5）主回路的绝缘试验，包括短时交流耐压试验和绝缘电阻试验。
（6）辅助和控制设备试验，包括一致性验证、功能试验、人力操作的操动力矩检查、分合闸脱扣器的低电压特性、分合闸线圈直流电阻、绝缘试验（绝缘电阻测试、持续1min的2KV工频耐压试验）。
（7）机械特性和机械操作及连锁试验，连锁试验包括不同元件之间设置的各种连锁与闭锁试验。
（8）气体密封试验（按GB/T 8905—2012 《六氟化硫电气设备中气体管理和检测导则》进行，且每个气室的年漏气率不大于5%）、探伤试验，以及根据需要进行电磁兼容性（EMC）的现场测量。
浅谈GIS电气设备现场交接试验
！ 耋 气芸 兰 笔 品篓 是 詈 在备装并成有接竖 以确认 ｊ‘ ～ 设安完完所对后 进 行 蒹 嚣 儿
品 的
喜夏 ； 等 ， 簇 磊 以减少对设备的损害。
附 行 封试 。 电烧 掉细小微 粒或 电极上的毛 刺、 着的尘埃 密 验漏 ２、 ） 冲击耐压试验
｜ 技 目程 术
浅谈Ｇ Ｓ Ｉ电气设备现场交接试验
贾胜 男 刘 刚 河南 平高 电气股份 有限公 司
工频 交流耐压试验 对设备是 否存在杂 质比 较敏感 ， 其试 验电压为出厂试 验电压的８ ％。 ０ 在
现场进行交流耐压试验 过程中的老练试验是 非 常必要 的， 老练 试验是 指对设 备逐步施加 交流 电压 ， 可以阶梯式地逐步施加交流电压， 具体参 照相应标准实施 。 通 过老练试验既可将设备中可能存在
缘 金 鲁
． ；
ｅｗｈｒ 绝他２５／密 验 ｄ ｉｅ气 ｆ 室 ０气 封 孽 ｔ ａ体 气 器 试 （ ｃ …ｇ Ｓ ．路Ｌ ４Ｌ ＜，体 ２ 。 断
： 。 圣。 Ｔ 现
，
的活 动微粒 杂质迁移 到低电场区域 ， 从而 降低 甚至消 除这些微 粒对 设备的 危害， 又可通过放
： 羹薛 甘
帽
．
． ５ 断 械作机特试 安 完 ｝ ２ 操及械性验 件 装 受 到损坏 ， 路 元 或设备在现场 经过解体， 可增加断 口
毕后
２
…
龛
密一
符 圣酌
亍 Ｉ 嚣 取 凳 Ｓ ｊ巾 詈 漂 ’ 松 等 、 鼎 动异 间 釜
磊 间耐压试验。 ７ 风 ～ ２． 局部放电量测量 警 要 包 ：闸 局部放 电测量有助干检 查ＧＩ 内部 多种缺 应 括合 时 Ｓ 陷， 也是设备安装 后耐压试验 很好的补充试 验， 窑 薏 、 局部放 电试 验应 在耐压试 验后进 行。也可以结 ？ 箍 合交流耐压试验进行。 除了上 述 主要试验项 目外， 现场 还 需进行 璧 要 茎 誓 墨薹 篆 磊 外观检 查 、 Ｆ 密度继电器及压 力表检 ｛ 、 助 Ｓ６ 嘲 辅 Ｊ 【 般 麓 粉鼢鳃姗 的 翼 篡 ｚＦｉ 回路和控制回路 的绝缘试验 、电气连锁试验、电 兰三ｊｘ ；Ｉ ： ０￣Ｉ ， ｙ Ｉｉ ｑ： ： ｌ ｆ ｊ 警 只保正 感器极性试 验等项 目，在 此就 不再一一 赘 有证确 流互 ＝
110kV GIS设备现场交接试验的问题研究
110kV GIS设备现场交接试验的问题研究【摘要】随着我国人民生活水平的逐步提高，人们的用电量也越来越大，为进一步提高青海西宁供电的可靠性，满足城市的发展需求，国家电网青海省电力公司西宁电力公司花巨资引进GIS全封闭组合电器，全力打造省会西宁核心区配电网。
本文主要介绍了110kV GIS全封闭组合电器现场交接试验的主要内容，说明了试验的必要性，介绍了试验的常规项目，而且还着重讲解了试验的重点项目。
【关键词】110kV GIS设备；现场交接试验；试验项目GIS（Gas Insulated Switchgear）其实就是气体绝缘金属封闭开关设备，它是高压配电装置的一种形式。
它在结构技术上采用了金属外壳，再加上SF6气体的良好的绝缘性以及灭弧性，使得它具有了很高的绝缘可靠性，在操作和维护方面十分方便，进行定期常规检查也变得容易了，而且它的体积小，质量轻，现场安装周期短，这一系列的优点使得GIS的应用越来越广。
因此，为了确保GIS 设备没有损坏，并能保证它投运后的安全运行，我们必须重视GIS设备的现场交接试验。
一、GIS设备现场交接试验的必要性GIS现场交接试验是为了检验设备在现场安装之后、投入运行之前的装配质量，它在很大程度上决定了产品的运行质量。
青海西宁供电公司目前还没有熟练的掌握GIS设备的制造、安装及其运行，所以说，通过交接试验来保障设备的安全和它的稳定运行是极其重要的。
GIS设备虽然都是进行了调整试验检验合格的，但是在运输过程中是需要把它们拆开进行运输的。
为了保证这些设备的部件不至于受潮，我们需要充入适当的气体，使外界大气的密度稍低于内部气体的密度，防止大气中的水分进入GIS 设备的内部。
在运输途中，还有可能发生振动、撞击，从而导致设备的部件的损坏。
再加上安装时也可能因为一些操作不当而影响设备的正常运行。
从早期的GIS事故中，我们可以看到，大多数故障发生在运行初期，而且一半以上事故的原因是由于没进行现场交接试验。
GIS实验内容

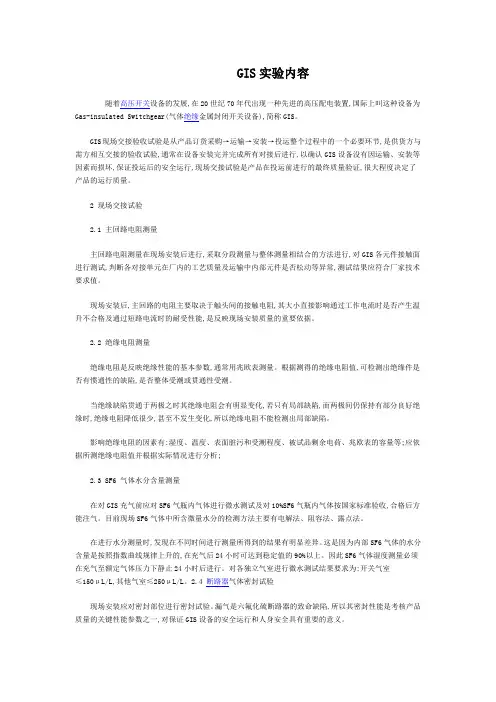

GIS实验内容随着高压开关设备的发展,在20世纪70年代出现一种先进的高压配电装置,国际上叫这种设备为Gas-insulated Switchgear(气体绝缘金属封闭开关设备),简称GIS。
GIS现场交接验收试验是从产品订货采购→运输→安装→投运整个过程中的一个必要环节,是供货方与需方相互交接的验收试验,通常在设备安装完并完成所有对接后进行,以确认GIS设备没有因运输、安装等因素而损坏,保证投运后的安全运行,现场交接试验是产品在投运前进行的最终质量验证,很大程度决定了产品的运行质量。
2 现场交接试验2.1 主回路电阻测量主回路电阻测量在现场安装后进行,采取分段测量与整体测量相结合的方法进行,对GIS各元件接触面进行测试,判断各对接单元在厂内的工艺质量及运输中内部元件是否松动等异常,测试结果应符合厂家技术要求值。
现场安装后,主回路的电阻主要取决于触头间的接触电阻,其大小直接影响通过工作电流时是否产生温升不合格及通过短路电流时的耐受性能,是反映现场安装质量的重要依据。
2.2 绝缘电阻测量绝缘电阻是反映绝缘性能的基本参数,通常用兆欧表测量。
根据测得的绝缘电阻值,可检测出绝缘件是否有惯通性的缺陷,是否整体受潮或贯通性受潮。
当绝缘缺陷贯通于两极之时其绝缘电阻会有明显变化,若只有局部缺陷,而两极间仍保持有部分良好绝缘时,绝缘电阻降低很少,甚至不发生变化,所以绝缘电阻不能检测出局部缺陷。
影响绝缘电阻的因素有:湿度、温度、表面脏污和受潮程度、被试品剩余电荷、兆欧表的容量等;应依据所测绝缘电阻值并根据实际情况进行分析;2.3 SF6 气体水分含量测量在对GIS充气前应对SF6气瓶内气体进行微水测试及对10%SF6气瓶内气体按国家标准验收,合格后方能注气。
目前现场SF6气体中所含微量水分的检测方法主要有电解法、阻容法、露点法。
在进行水分测量时,发现在不同时间进行测量所得到的结果有明显差异。
这是因为内部SF6气体的水分含量是按照指数曲线规律上升的,在充气后24小时可达到稳定值的90%以上。
gis交接试验标准
gis交接试验标准**标题：GIS设备交接试验标准与实施规范**一、引言GIS（Gas Insulated Switchgear，气体绝缘金属封闭开关设备）作为一种高电压等级的电力设备，在电力系统中扮演着至关重要的角色。
其交接试验是确保GIS 设备安全稳定运行的重要环节，旨在验证设备在出厂后的运输、安装过程中性能是否保持完好，以及各项技术指标是否满足设计及使用要求。
本文将详细介绍GIS 设备交接试验的标准和实施规范。
二、GIS交接试验的主要内容1. **外观检查**：包括设备的整体结构完整性、各部件连接紧固性、表面防腐处理情况等。
2. **机械特性测试**：如操动机构的动作性能、机械联锁功能、触头行程、接触压力等是否符合设计和技术规范要求。
3. **电气性能测试**：包括主回路电阻测量、工频耐压试验、局部放电试验、雷电冲击耐压试验、介质损耗角正切值tanδ 测量等，以检验GIS设备内部导体间绝缘性能和通流能力。
4. **SF6气体检测**：对SF6气体的压力、微水含量、纯度以及气体泄漏率进行检测，保证GIS内部工作环境正常。
5. **控制系统及保护装置测试**：包括各类控制信号的正确性和保护装置的动作性能验证。
三、GIS交接试验标准参照我国GIS交接试验主要依据《高压开关设备和控制设备标准汇编》中的相关规定，同时参考GB/T 11022-2011《高压开关设备和控制设备标准的共用技术要求》、DL/T 617-2010《高压交流六氟化硫断路器》等相关国家标准和行业标准进行。
四、GIS交接试验实施规范在执行交接试验时，应严格遵循相关规程，按照预定的试验程序逐项进行，并做好详细记录。
试验前后均需对GIS设备进行充分的充气、排气操作，确保设备内无杂质残留。
所有试验项目均合格后，方可出具交接试验报告，并据此办理设备投运手续。
总结，GIS设备的交接试验是对设备质量的最后一道把关，严格按照标准和规范进行，不仅能有效防止潜在故障的发生，而且对于保障电网的安全稳定运行具有重要意义。
《GIS现场交接试验项目、方法和注意事项》(定稿)
GIS现场交接试验项目、方法和注意事项广东电网公司电力科学研究院钟定珠1.前言气体绝缘金属封闭开关设备（简称GIS）。
随着电力工业的高速发展，以SF6为绝缘介值的气体绝缘全封闭组合电器巳经成为现代高压变电站最佳选择，尤其是水电站、抽水蓄能电站、核电站和城市电网的城区变电站。
大规模的工业用地和城市扩张，使得土地资源更加珍贵，以至更多的火电厂和超高压的变电站都采用GIS。
电力系统中近年来GIS变电站的增长很快，这些变电站基本分布在重要的发电基地和密集的城市用户中心，其可靠运行对确保工业用电、城市居民用电至关重要。
GIS设备具有运行可靠性高，维护方便，占地面积少等优点，但一旦发生故障，需要检修时，涉及的停电范围广、停电时间长和检修工艺复杂，对整个电网系统的安全稳定运行造成很大影响。
因此，针对GIS设备在电网系统中的重要地位、用量的日趋增长和故障的重要影响，有必要加强对GIS设备的交接验收工作，防止因制造、运输和安装不当而造成GIS 缺陷或事故，影响电网安全运行。
2.气体绝缘金属封闭开关设备的发展六氟化硫气体在1900年就被发现，大约到1940年美国麻省理工学院开始把六氟化硫气体用作绝缘介质在发电机上进行试验研究，1953年美国第一次研制出以SF6为绝缘的115kV负荷开关，并取得了令人满意的效果。
1958年美国西屋公司模仿压缩空气断路器的结构原理，研制出220kV罐式双压定开距的SF6断路器，SF6作为高压开关设备和电器设备的绝缘介质和灭弧介质的优越性开始为世人瞩目。
1964年德国西门子公司又研制出支持瓷瓶式的SF6断路器。
1970年以后，在吸取了少油断路器灭弧原理的基础上又开发了单压式变开距SF6断路器，从此SF6断路器的发展速度进入高潮，加快了高电压、大容量、少断口断路器的研制，并且也开始了GIS的研制和应用。
我国西安高压电器研究所和西安高压开关厂于1971年研制出我国第一台110kVGIS样机，1973年首座110kVGIS变电站在湖北丹江口水电站投入运行，1980年又制出220kVGIS，1982年在江西南昌斗门变电站投入运行。
GIS电力设备现场安装环境及安装交接试验质量控制关键要点分析
GIS电力设备现场安装环境及安装交接试验质量控制关键要点分析发布时间：2023-06-19T07:50:26.120Z 来源：《科技潮》2023年11期作者：侯昌明侯柏恩[导读] GIS设备平板到货验收应确保运输车辆的震动记录仪保持慢点状态，确保运输车辆各方向加速度不超过3g的情况下开展检查验收，如有问题则需要对颠簸冲击产生的机械应力可能造成的隐形缺陷如何排查未提出具体的检查方案。
广东电网有限责任公司佛山供电局广东佛山 528000摘要：随着电力网的不断发展，依据高压配电装置的设计必须坚持节约用地的原则要求，GIS电力设备的应用越来越广泛，如何科学统筹GIS设备现场安装及安装交接试验质量管理，避免出现质量问题影响工程进度和造成经济损失需要对其关键控制要点进行分析，文章就此做了具体阐述。
关键词：GIS 现场安装环境交接试验一、GIS设备现场安装质量控制关键要点GIS设备平板到货验收应确保运输车辆的震动记录仪保持慢点状态，确保运输车辆各方向加速度不超过3g的情况下开展检查验收，如有问题则需要对颠簸冲击产生的机械应力可能造成的隐形缺陷如何排查未提出具体的检查方案。
1、GIS现场存放及安装环境设置要求（1）、GIS设备存放要求：检查GIS运输单元各气室的气体压力保持微正压（0.02 MPa ~0.05MPa）的六氟化硫气体或氮气。
GIS组件（如母线导体、法兰等）应存放在清洁、干燥的室内，户外存放GIS应考虑防雨布在雨后可能引发的凝露问题。
GIS端子箱和机构箱，应防潮密封，电缆孔应做好封堵，箱内应存放吸潮剂。
套管应按包装箱标识横式存放，不得倒置、竖起。
六氟化硫气瓶宜放在室内或临时建筑物内或专用气体棚内，气瓶的安全帽、防震圈要齐全，安全帽应旋紧。
备品备件。
金属零部件应保存在清洁、干燥的室内，表面应按相关规定进行防腐保护。
（2）、安装环境标准户内GIS室的门窗、通风系统安装完好，所有孔洞已进行防尘封闭。
满足防盗、防风、防雨、防尘要求。
GIS作业指导书
编号：Q/×××××变电站66～110kV ××GIS组合电器交接（预防性）试验作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时××供电公司×××1适用范围本作业指导书适用于66～110kVGIS组合电器现场交接(预防性)试验。
2引用文件Q/001—114—2000 电力设备预防性试验实施规程DL/T 474.1(2.3.4.6)－1992 现场绝缘试验实施导则DL/T 596—1996 电力设备预防性试验规程DL/T 474.4—1992 现场绝缘试验实施导则交流耐压试验国电发[2000] 589号防止电力生产重大事故的十八项重点要求国家电网安监[2005]83号国家电网公司电力安全工作规程（试行）GB 50150 --1991 电气装置安装工程电气设备交接试验标准GB/T 16927.1－1997 高电压试验技术第一部分：一般试验要求GB/T 16927.2－1997 高电压试验技术第二部分：测量系统GB 311.2 高电压试验技术第一部分一般试验条件和要求GB 311.3 高电压试验技术第二部分试验程序GB 311.4 高电压试验技术第三部分测量装置3试验前准备工作安排3．1准备工作安排3．2人员要求3．3仪器仪表和工具3．4危险点分析3．5安全措施3．6试验分工4 试验程序4．1开工4．2试验项目和操作标准4．3竣工5 试验总结6 作业指导书执行情况评估第10页共6页。
22、GIS电气交接试验（QSEPC技4.4.44-2014）
22、GIS电气交接试验（QSEPC技4.4.44-2014）一、工程概述本工程为****有限公司****MW风场新建升压站工程,由华东电力设计院设计，由山东电力建设第二工程公司承担电气设备交接试验。
220kV配电装置采用的是西安西电开关电气有气体绝缘金属封闭开关设备。
限公司生产的户内三相式SF6本期新建16间隔，包括2个主变间隔、1个起/备变间隔、1个甲-乙联络间隔、2个母联间隔、1个母线分段间隔、3个母线设备间隔、5个出线间隔、1个备用间隔。
其中有六氟化硫断路器13台、隔离开关36台、电流互感器78只、母线电压互感器3组、线路电压互感器7组、避雷器10组。
二、编制依据1、****电力设计院施工图纸2、设备厂家技术资料3、《电气装置安装工程电气设备交接试验标准》GB50150－20064、《高压开关设备六氟化硫气体密封试验导则》 GB110235、《工业六氟化硫》GB120226、《六氟化硫电气设备气体监督细则》 DL/T595-19967、《高电压试验技术》第1部分：一般定义及试验要求GB/T16927.1-20118、《高电压试验技术》第2部分：测量系统 GB/T16927.2-19979、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148－199010、《交流无间隙金属氧化物避雷器》 GB11032-200011、《中华人民共和国工程建设标准强制性条文：电力工程部分》2011年版12、《电力建设安全工作规程》 DL5009.1－2002三、施工准备1、使用的仪器、仪表注：以上仪器、仪表技术参数满足试验工作要求，经检测机构检定合格并出具检定证书，且在有效检定周期内使用。
2、使用的工器具及材料3、劳力计划220kV配电装置电气设备安装就位，工作场所具备交接试验条件，根据工程进度要求合理安排电气设备交接试验工作。
劳力计划统计如下：注：以上人员均取得相关监管部门颁发的职业资格证书，持证上岗。
GIS安装控制要点及交接试验
GIS安装控制要点及交接试验发布时间：2021-11-19T07:15:08.874Z 来源：《当代电力文化》2021年6月18期作者：刘月美[导读] 作为综管信息系统安装过程的一部分，需要改进安装过程刘月美山东电工电气日立高压开关有限公司山东济南 250101摘要：作为综管信息系统安装过程的一部分，需要改进安装过程，以确保安装后的质量。
此外，有必要制定适合设备本身特点的方案和准则。
清洁度对于安装过程尤为重要，良好的密封是其正常运行的关键。
组装好设备后，应进行循环强度试验、压力强度试验和设备局部放电试验，在出厂试验和现场复位试验中进行。
关键词：GIS；安装工艺；质量控制；交接试验前言近年来，地理信息系统发展迅速，由于结构紧凑、运作安全、可靠性高和稳定性好，在电力部门得到广泛应用。
因此，变电站和发电厂使用地理信息系统对发电、输电、改造和配电产生了深远影响，工程质量和安全是业界关注的核心问题。
在整个施工生命周期内，设计单元设备选型、供应商制造质量、施工单元装配质量和现场调试质量等关键环节共同决定了项目开工后施工的安全运行。
其中，施工阶段是构成工程实体的最后一个环节，设计、设备制造和施工过程中积累的问题集中在施工环节。
因此，施工质量管理决定了工程实体的使用功能和运行安全性。
由于现场交付试验是现场制造和安装质量控制的重要组成部分，因此也是判断生产是否可以投入使用的一项重要技术措施和保证。
一、GIS组装控制要点1.管母线安装及控制要点SF6的绝缘介质决定了GIS设备的绝缘击穿电压与电场均匀性之间的关系。
设备工作触头为圆弧，导体设计为圆柱形结构，电极周边由中压罩保护。
这些措施旨在确保设备充电后周围电场的一致性，增加爆震电压，并确保设备安全稳定地运行。
地理信息系统设备的金属表面和绝缘表面上的条纹、毛刺和不规则现象对电场的均匀性产生了不利影响。
因此，在装配管座之前，应进行仔细检查，用800多只玻璃纸眼打磨条纹和毛刺，并用无水乙醇擦拭，直至达到光滑平整的工艺要求。
GIS设备现场交接试验项目
GIS设备现场交接试验项目
GIS（GAS Insulated Switchgear）是将SF6断路器和其他高压电器元件[断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线（包括主母线和分支母线）和终端构成]，按照所需要的电气主接线安装在充有一定压力的SF6其他金属壳体内所组成的一套变电站设备，可称为气体绝缘开关设备或全封闭组合电器。
GIS设备现场交接试验的试验项目有：
（1）外观检查。
（2）主回路电阻的测量，宜采用直流压降法，测试电流不小于100A。
（3）元件试验，按GB 50150—2016《电气装置安装工程电气设备交接试验
标准》有关规定进行。
（4）气体验收及气体密度装置和压力表校验，包括SF6气体或SF6混合气体中微量水分的测量。
（5）主回路的绝缘试验，包括短时交流耐压试验和绝缘电阻试验。
（6）辅助和控制设备试验，包括一致性验证、功能试验、人力操作的操动力矩检查、分合闸脱扣器的低电压特性、分合闸线圈直流电阻、绝缘试验（绝缘电阻测试、持续1min的2KV工频耐压试验）。
（7）机械特性和机械操作及连锁试验，连锁试验包括不同元件之间设置的各种连锁与闭锁试验。
（8）气体密封试验（按GB/T 8905—2012 《六氟化硫电气设备中气体管理和检测导则》进行，且每个气室的年漏气率不大于5%）、探伤试验，以及根据需要进行电磁兼容性（EMC）的现场测量。
