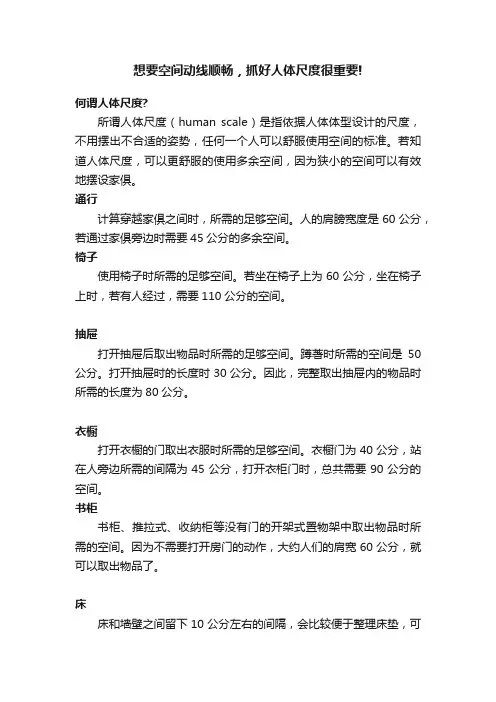

想要空间动线顺畅，抓好人体尺度很重要!
想要空间动线顺畅，抓好人体尺度很重要!何谓人体尺度?所谓人体尺度（human scale）是指依据人体体型设计的尺度，不用摆出不合适的姿势，任何一个人可以舒服使用空间的标准。
若知道人体尺度，可以更舒服的使用多余空间，因为狭小的空间可以有效地摆设家俱。
通行计算穿越家俱之间时，所需的足够空间。
人的肩膀宽度是60公分，若通过家俱旁边时需要45公分的多余空间。
椅子使用椅子时所需的足够空间。
若坐在椅子上为60公分，坐在椅子上时，若有人经过，需要110公分的空间。
抽屉打开抽屉后取出物品时所需的足够空间。
蹲著时所需的空间是50公分。
打开抽屉时的长度时30公分。
因此，完整取出抽屉内的物品时所需的长度为80公分。
衣橱打开衣橱的门取出衣服时所需的足够空间。
衣橱门为40公分，站在人旁边所需的间隔为45公分，打开衣柜门时，总共需要90公分的空间。
书柜书柜、推拉式、收纳柜等没有门的开架式置物架中取出物品时所需的空间。
因为不需要打开房门的动作，大约人们的肩宽60公分，就可以取出物品了。
床床和墙壁之间留下10公分左右的间隔，会比较便于整理床垫，可以增加床的寿命，也可以避开墙壁的寒气。
床靠在墙边时灰尘会聚集在床边，最好避免。
厨房厨房里以洗涤槽、瓦斯炉、冰箱为中心的三角形长度（work triangle）为3.6～6.6公尺时最方便于做事情。
这时不管任何一个支点长或短都很难做事情，三条动线的长度若相似，做起事情来方便。
一般的洗涤槽位置是固定的，需找到适当的位置来摆设冰箱。
书名：史上最强！聪明收纳全图解【畅销三版】原书名：똑똑한수납: 30일만에기적처럼넓어지는공간出版社：台湾广厦作者：赵允庆（糊涂虫）译者：谭妮如。
人机工程培训_人体校核
2009年12月
5
上海同济同捷北京分公司
二、人机工程相关标准
中国国家标准（GB）： GB 7258-2004 机动车运行安全技术条件 GB 11556-1994 汽车风窗玻璃除霜系统的性能要求及试验方法 GB 11565-1989 轿车风窗玻璃刮水器刮刷面积 GB 11562-1994 汽车驾驶员前方视野要求及测量方法 GB 15084-2006 汽车后视镜的性能和安装要求 GB/T 19234-2003 乘用车尺寸代码 GB/T 12673-1990 汽车主要尺寸测量方法 GB/T 11559-1989 汽车室内尺寸测量用三维H点装置（05年取消，暂无新标准代替） GB/T 17346-1998 轿车脚踏板的侧向间距 GB/T 13053-2008 客车车内尺寸
2009年12月
3
上海同济同捷北京分公司
一、人机工程概述
经过几十年的发展和实践，尤其是1995年之后三维数模的引入， 可以在汽车总体布置中对人机工程进行细致和精确的校核。目前它包 括： 1. 确定汽车造型的硬点尺寸 2. 确定汽车内部空间尺寸 3. 校核驾驶员的最佳坐姿 4. 校核操纵方便性 5. 校核视野 6. 校核上下车方便性 7. 汽车乘坐安全性（主动、被动安全性） 8. 汽车舒适性（噪音、振动、乘坐空间和温度） 9. 汽车使用方便性 10. 汽车装配保养方便性（规定检查更换零件时间，更换雨刷片≯30”） 11. 轿车娱乐性（收音机、CD、DVD机等） 12. 轿车外形观赏性（车型样式、色彩等） 其中前6项与轿车总布置关系最大，直接需要总布置进行设计和校核。
校核内容
驾驶员SAE95%人体坐姿舒适性校核 后排乘员SAE95%人体坐姿舒适性校核 驾驶员SAE5%人体坐姿舒适性校核
上下车方便性校核规范

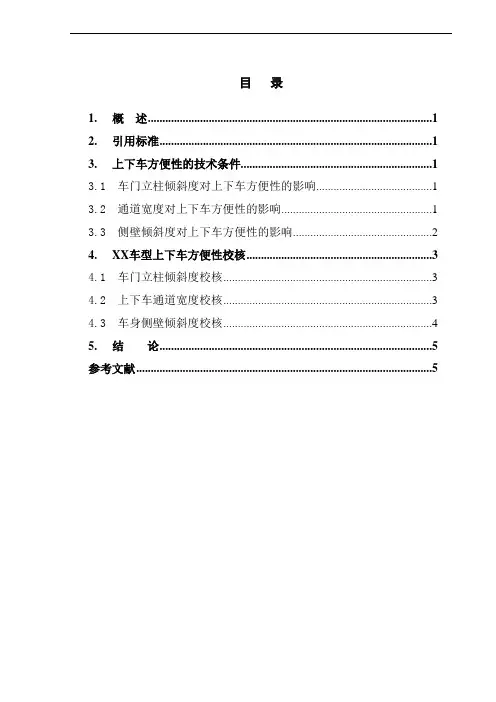

目录1.概述 (1)2.引用标准 (1)3.上下车方便性的技术条件 (1)3.1 车门立柱倾斜度对上下车方便性的影响 (1)3.2 通道宽度对上下车方便性的影响 (1)3.3 侧壁倾斜度对上下车方便性的影响 (2)4.XX车型上下车方便性校核 (3)4.1 车门立柱倾斜度校核 (3)4.2 上下车通道宽度校核 (3)4.3 车身侧壁倾斜度校核 (4)5.结论 (5)参考文献 (5)1.概述上下车方便性是汽车总布置设计中必须考虑的重要因素之一。
整车的布置设计必须满足乘员上下车方便性的要求。
通过对人体生理和汽车结构相互关系的研究，可以得到人体的上下车方便性的角度和相关尺寸范围，这也是本报告校核参考的依据。
2.引用标准GB/T 19234-2003 乘用车尺寸代码SAE J1100 Motor Vehicle Dimensions3.上下车方便性的技术条件在校核上下车方便性问题时，应考虑车门立柱的布置、出入通道尺寸的推荐值和侧壁的倾斜度对上下车方便性的影响。
3.1 车门立柱倾斜度对上下车方便性的影响在轿车设计中，考虑上下车方便性，首先应该确定设计中车门立柱的布置是否符合要求，当车门立柱直立时，前后座入座都会感到很别扭，如果将门立柱适当倾斜，则可以大大改善入座的方便性。
可以参考图1。
图1 车门立柱对入座方便性的影响3.2 通道宽度对上下车方便性的影响图2表示了涉及到上下车方便性的两个尺寸。
L18是前车门最大开度时下部通道宽度，一般推荐要求L18﹥400mm；L19是后车门最大开度时下部通道宽度，要求L19﹥250mm；图2 上下车的通道宽度表1给出了SAEJ1100标准中所示尺寸的推荐要求。
表1 乘用车上下车通道宽度要求项目代号尺寸（mm）前车门最大开度时下部通道宽度L18 ＞400后车门最大开度时下部通道宽度L19 ＞2503.3侧壁的倾斜度对上下车的方便性也有很大的影响。
如图3所示，当K 值（车门上缘与门槛之间的间距）为零时，乘客的上身必须倾斜30°以上才能进入车内，入座很费劲，轿车的K值一般取100～150mm（视车身高度有所变化），则人的上身只需稍许倾斜即可入座。

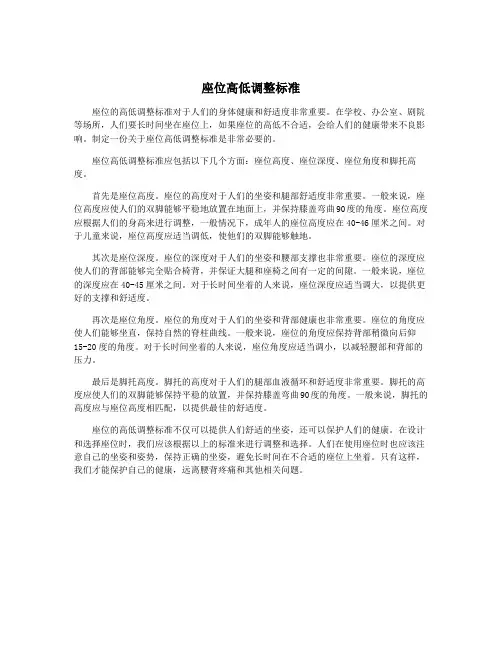

座位高低调整标准
座位高低调整标准座位的高低调整标准对于人们的身体健康和舒适度非常重要。
在学校、办公室、剧院等场所，人们要长时间坐在座位上，如果座位的高低不合适，会给人们的健康带来不良影响。
制定一份关于座位高低调整标准是非常必要的。
座位高低调整标准应包括以下几个方面：座位高度、座位深度、座位角度和脚托高度。
首先是座位高度。
座位的高度对于人们的坐姿和腿部舒适度非常重要。
一般来说，座位高度应使人们的双脚能够平稳地放置在地面上，并保持膝盖弯曲90度的角度。
座位高度应根据人们的身高来进行调整，一般情况下，成年人的座位高度应在40-46厘米之间。
对于儿童来说，座位高度应适当调低，使他们的双脚能够触地。
其次是座位深度。
座位的深度对于人们的坐姿和腰部支撑也非常重要。
座位的深度应使人们的背部能够完全贴合椅背，并保证大腿和座椅之间有一定的间隙。
一般来说，座位的深度应在40-45厘米之间。
对于长时间坐着的人来说，座位深度应适当调大，以提供更好的支撑和舒适度。
再次是座位角度。
座位的角度对于人们的坐姿和背部健康也非常重要。
座位的角度应使人们能够坐直，保持自然的脊柱曲线。
一般来说，座位的角度应保持背部稍微向后仰15-20度的角度。
对于长时间坐着的人来说，座位角度应适当调小，以减轻腰部和背部的压力。
最后是脚托高度。
脚托的高度对于人们的腿部血液循环和舒适度非常重要。
脚托的高度应使人们的双脚能够保持平稳的放置，并保持膝盖弯曲90度的角度。
一般来说，脚托的高度应与座位高度相匹配，以提供最佳的舒适度。
座位的高低调整标准不仅可以提供人们舒适的坐姿，还可以保护人们的健康。
在设计和选择座位时，我们应该根据以上的标准来进行调整和选择。
人们在使用座位时也应该注意自己的坐姿和姿势，保持正确的坐姿，避免长时间在不合适的座位上坐着。
只有这样，我们才能保护自己的健康，远离腰背疼痛和其他相关问题。
座椅校核规范
校核过程及分析说明：（带图示）座椅法规校核：1.ECER17：假人模型参见ECER17附录3规定 1）头枕高度：前排座椅头枕高度后排座椅头枕高度1. 1.对于高度可调的头枕高度，前排座椅高度不应低于800 mm ，对于其它座椅不应低于750mm ；该值应处于最高与最低调节范围之间；2. 2.为保证头枕与车顶、车窗和车身其它结构部件之间留有足够的间隙，第5.5.2条和第5.5.3.1条规定的尺寸对于前排座椅可以小于800mm ，对于其它座椅可以小于750mm ，但该间隙（即差值）不应超过25mm 。
2）头枕枕用部分高度：3）头枕宽度：1.对安装高度可调的头枕，其枕用部分的高度不应小于100 mm :驾驶座椅头枕后排座椅头枕1.头枕宽度应保证为正常坐姿的乘员提供足够的头部支承面。
在按第 6.6条规定测定时，应保证头枕两侧距座椅垂直中心平面的距离都不得小于85mm :2.GB 11550-1995 假人模型参见GB/T11559相关规定 1）头枕高度2）头枕宽度：前排座椅头枕高度 后排座椅头枕高度1.头枕位置尺寸，沿平行于躯干基准线测量头枕顶端到R 点长度，驾驶员座椅为700mm 以上，其他座椅为650mm 以上。
驾驶座椅头枕后排座椅头枕1.由头枕顶端沿平行于躯干基准线方向向下65mm 处或者由R 点沿平行于躯干基准线向上635mm 处，头枕的外形宽度以座椅中心面为对称面，左右各应宽85mm 以上。
图三5）前座椅与仪表台间隙校核6）座椅与门/立柱护板间隙校核1.前座椅调到最前端时与仪表台最小间隙应在100mm 以上。
1.靠背/坐垫与门/立柱护板间隙应大于50mm ；2. 坐垫底部与立柱下护板间隙应大于5mm 。
3.如果立柱护板安装侧气囊，坐垫/靠背与立柱护板间隙应大于80 mm 。
坐垫与护板间隙靠背与护板间隙坐垫底部与立柱下护板间隙。
XXX主驾驶座椅A面舒适性校核报告模板
XX汽车股份有限公司技术文件CHB025驾驶员座椅数模舒适性校核报告编制：校对：审核：会签：批准：CHB025驾驶员座椅数模舒适性校核报告1 校核背景2015年05月05日，依据项目组提供的经总布置确认的SAE50th假人H点位置(X,Y,Z)及人体姿态，结合三踏位置对XX座椅进行XX阶段的舒适性校核。
特别需要说明的是，此H点为非SAE95th人体的设计R点，设计R为(X,Y,Z)。
座椅基本信息：如座垫调节角度范围，从XX°至XX°，。
表1 数据来源图0 SAE50th人体姿态与H点轨迹线[总布置输入]2 校核目的座椅数模舒适性应满足Q/XX SJ142-2012 汽车座椅数模的安全性与舒适性审核的要求。
3 引用标准Q/XX SJ142-2012 汽车座椅数模的安全性与舒适性审核4 截面定义4.1 座椅Y0纵截面4.1.1 座椅Y0纵截面为过H点且垂直于整车坐标系Y轴的平面剖切座椅及假人所得截面，如图1所示。
该截面应体现但不局限如下信息：（1）SAE50th的H点坐标；（2）踵点AHP坐标；（3）油门踏板初始位置；（4）离合踏板下极限位置；（5）H30（H点到踵点的垂直距离）；（6）L53（H点到踵点的水平距离）；（7）躯干角（躯干线与铅垂线的夹角，靠背角）；（8）体臀角（躯干线与大腿的夹角），（9）大腿角（大腿与水平面的夹角）；（10）膝角（大腿与小腿的夹角）；（11）踝角（足底面与小腿的夹角，注意：足底面与鞋地面不同，夹角为6.5°）、坐垫前缘最高点到踵点的铅垂距离。
（12）油门踏板初始位置与离合踏板下极限位置的人体姿态（单独分析及对比分析）；(13)人体自右向左放置。
4.1.2座垫长度（A），指沿着大腿方向，座垫的最前端到H点的距离。
座垫长度推荐数值350 mm～370 mm。
4.1.3 座垫离去点到H点的距离（B），指沿着大腿方向，大腿与座垫前部的最后接触点到H点的距离。
人体坐姿与乘坐空间舒适性校核规范
人体坐姿与乘坐空间舒适性校核规范1 范围本校核规范适用于三踏板、方向盘、地板、座椅等数据初步布置到位后坐姿与乘坐空间舒适性校核。
本校核规范适用于整车开发或改型设计中对人体坐姿和乘员空间舒适性有影响时所进行的校核。
本校核规范中以SAE 成人男子95百分位作为基准，根据不同车型要求使用不同百分位人体进行校核。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
然而，鼓励使用者研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 11559-1989汽车室内尺寸测量用三维H点装置GB/T11563-1995汽车H点确定程序GB/T 15759-1995人体模板设计和使用要求GB/T 19234-2003 乘用车尺寸代码SAE J826 JUN2002 H-Point Machine and Design Tool Procedures and SpecificationsSAE J1052 AUG2002 Motor Vehicle Driver and Passenger Head Position3 基本术语3.1 H点指三维H点装置的躯干和大腿的铰接中心，它位于此装置的两侧H点标记钮间的装置的中心线上。
3.1.1 “R点”即“乘坐基准点”指制造厂规定的设计H点，该点：确定了由制造厂规定的座椅每个设计乘坐位置的最后面的正常驾驶和乘坐位置，它考虑了所有的座椅可能调节状态（水平、垂直及倾斜）。
具有相对于所设计的车辆的结构建立的坐标。
模拟人体躯干和大腿铰接中心位置。
作为安放二维人体样板的参考点。
3.1.2 汽车座椅H点指三维H点装置的躯干线和大腿中心线的交点。
是用三维H点装置测得的，此装置应选用适当腿长数据，并安装在制造厂规定的座椅的正常驾驶或乘坐姿势时最后位置。
汽车研发：人体坐姿与乘坐空间舒适性校核规范！
汽车研发：人体坐姿与乘坐空间舒适性校核规范！你要问我：“为什么下面这位小姐姐喜欢这样躺在车上呢？”那我只能告诉你，也许是因为舒服（具体你得去问小姐姐哈），但是我i 可以告诉你，为什么老司机都喜欢这样漂亮的小姐姐，因为看起来舒服、养眼嘛！那汽车也是，不论是坐在上面还是开车，都要舒服，才喜欢嘛！今天漫谈君就带你一起来看看人体坐姿与乘坐空间舒适性校核规范漫谈君同时也为大家收集了一套比较完善的标准（详情请点击《汽车标准清单及使用状态汇总（附送全套法规）》查看），领取方法请往下看！漫谈君说一、漫谈君为大家准备了如下干货：1、56集CATIA基础教程，在公众号后台回复“56”，即可领取！2、全套汽车标准，在公众号后台回复“标准”，即可领取！二、汽车大漫谈汽车研发技术群加群：8群已建立，有需要进群的工程师童鞋，请加漫谈君微信：autotechstudy01，备注名称+专业哟，方便邀请进群！在整车布置设计的过程中，为了能尽量降低驾驶员的疲劳程度，通过对人体的生理结构进行研究而得到人体的舒适驾驶姿势，这是在总布置设计中必须遵守的依据，同时本着提高车内空间利用率、满足外造型和整车尺寸原则，进行人性化的最优化设计。
该车型通过可调角度方向盘及座椅调节来保证驾驶员具有舒适的坐姿、良好的视野和便捷的操作。
通过研究人体尺寸与汽车内部空间的关系及近似车型的舒适人体坐姿，并根据设计车型的空间综合考虑，得出设计人体坐姿。
驾驶员的舒适性既与自身的坐姿角度有关，更与车辆空间内的尺寸相关。
一人体的舒适姿势角度人体驾驶的舒适和疲劳程度与设计中选择的人体各关节角度所确定的驾驶姿势有关。
由于驾驶员的舒适驾驶姿势随车型的不同而变化，往往各自选择的舒适姿势下的关节角度有较大的差别。
通常靠背角β最大不超过30°，最舒适为23°；人体躯干与大腿的夹角γ以105°为宜，在110°到115°的范围为最理想；肘角为105°为宜；膝角δ从112°到118°为好；脚角α最小为87°，最大不超过130°。
正确的坐姿礼仪规范
正确的坐姿礼仪规范正确的坐姿礼仪规范正确的坐姿礼仪规范1坐姿是一种可以维持较长时间的工作劳动姿势，也是一种主要的休息姿势，更是人们在社交、娱乐中的主要身体姿势。
良好的坐姿不仅有利于健康，而且能塑造沉着、稳重、文雅、端庄的个人形象。
坐姿是一种可以维持较长时间的工作劳动姿势，也是一种主要的休息姿势，更是人们在社交、娱乐中的主要身体姿势。
良好的坐姿不仅有利于健康，而且能塑造沉着、稳重、文雅、端庄的个人形象。
标准坐姿(1)精神饱满，表情自然，目光平视前方或注视交谈对象。
(2)身体端正舒展，重心垂直向下或稍向前倾，腰背挺直，臀部占坐椅面的2/3。
(3)双膝并拢或微微分开，双脚并齐。
(4)两手可自然放于腿上或椅子的扶手上。
除基本坐姿以外，由于双腿位置的改变，也可形成多种优美的'坐姿，如双腿平行斜放，两脚前后相掖，或两脚呈小八字形等，都能给人舒适优雅的感觉。
如要架腿，最好后于别人交叠双腿，，女子一般不架腿。
无论哪种坐姿，都必须保证腰背挺直，女性还要特别注意使双膝并拢。
坐姿训练(1)从椅子后面入座。
如果椅子左右两侧都空着，应从左侧走到椅前。
(2)不论从哪个方向入座，都应在离椅前半步远的位置立定，右脚轻向后撤半步，用小腿靠椅，以确定位置。
(3)女性着裙装入座时，应用双手将后片向前拢一下，以显得娴雅端庄。
(4)坐下时，身体重心徐徐垂直落下，臀部接触椅面要轻，避免发出声响。
(5)坐下之后，双脚并齐，双腿并拢。
正确的坐姿礼仪规范2正确的坐姿礼仪规范入座时入座时要轻、稳、缓。
走到座位前，转身后轻稳地坐下。
如果椅子位置不合适，需要挪动椅子的位置，应当先把椅子移至欲就座处，然后入座。
而坐在椅子上移动位置，是有违社交礼仪的。
神态自如神态从容自如（嘴唇微闭，下颌微收，面容平和自然）。
双肩放松双肩平正放松，两臂自然弯曲放在腿上，亦可放在椅子或是沙发扶手上，以自然得体为宜，掌心向下。
坐在椅子上要立腰、挺胸，上体自然挺直。
双膝自然并拢双腿正放或侧放，双脚并拢或交叠或成小"V"字型。
总布置-人体坐姿校核
人体坐姿校核作业
编制：
校对：
审核：
批准：
目 录
1、目的 (1)
2、术语定义 (1)
3、适用范围 (1)
4、引用标准 (1)
5.1、输入数据 (2)
5.2、标准要求 (2)
5.3、软件分析校核步骤（以XX设计车为例） (3)
5.4、经验值符合性验证 (4)
6、注意事项及相关校核 (5)
6.1注意事项 (5)
6.2相关校核 (6)
7、输出 (6)
8、结束语 (6)
1、目的
在整车布置设计的过程中,为了能尽量降低驾驶员的疲劳程度,通过对人体的生理结构进行研究而得到人体的舒适驾驶姿势，这是在总布置设计中必须遵守的依据，同时本着提高车内空间利用率、满足外造型和整车尺寸原则，进行人性化的最优化设计。
2、术语定义
•人体坐姿控制角度图示
3、适用范围
M1、N1或A类车型。
4、引用标准
GB/T 19234-2003 乘用车尺寸代码
SAE J826 用于定义和测量车辆座椅空间的装置。
座椅校核规范
座椅系统校核规范委员会能力建设评审人员：编制: 审核: 批准：一、法规校核；1.头枕校核：头枕校核主要包括头枕高度、头枕宽度校核，主要依照GB 15083和欧标ECE R17进行校核，且国标和欧标要求基本相同。
图 1.1 头枕高度前排座椅头枕的高度≥800mm，后排头枕高度≥750mm；前后排头枕在750mm以下应无使用位置；当头枕距离车顶间距≤25mm时，前排头枕高度可低于800mm，但不应低于750mm，后排头枕高度可低于750mm，但不应低于700mm；图1.2 头枕宽度1切线S以下65mm处并且垂直于基准线的平面S1来确定由轮廓线C所限定的头枕剖面。
图3.6 头枕宽度2头枕宽度也可在过从R点沿基准线向上635mm处且垂直于基准线的平面内确定。
头枕宽度要求：头枕两侧距座椅垂直中心平面的距离都不小于85mm；2.内部突出物要求；根据GB 15083的规定，座椅背面部件的表面不允许有任何可能增加乘员上海的凸起或者尖棱。
按照法规5.1规定的区域划分对座椅背面的曲率半径应不小于下列规定：区域1内为2.5mm；区域2内为5.0mm；区域3内为3.2mm；（具体区域划分详见GB 15083）3、儿童座椅固定点的法规校核根据ECER14和fmvss225的规定，需要对儿童座椅下部及上部固定点的位置等进行法规校核；二、舒适性校核；1.靠背相关舒适性；1）、靠背压限量以及假人到骨架的距离过座椅H点且平行于XZ平面的截面。
坐垫的最小的厚度要求85-91mm，对坐垫压陷量的要求为泡沫厚度的40%-45%，坐垫的meet to metal要求为不大于50mm，靠背的压陷量通常为靠背泡沫总厚度的35%-40%，meet to metal要求为不大于35mm。
2）、靠背有效长度（参考值460～480mm）3）、靠背外部宽度、内部宽度H点沿躯干线向上300mm处，内宽（340-350mm），外宽（530-550mm）4）、靠背侧翼高度及靠背侧翼角前排靠背在设计H点处侧翼高度（参考值为30-40mm）；后排靠背在设计H点处侧翼高度（参考值12.5-17.5）；2.坐垫相关舒适性；1）、坐垫压限量及假人到骨架的距离过座椅H点且平行于XZ平面的截面。
人体坐姿校核规范
上海同济同捷科技有限公司企业标准TJI/YJY·03·107-2005人体坐姿校核规范2005-08-10 发布2005-08-16 实施上海同济同捷科技有限公司发布前言为了评价驾驶员的疲劳程度，驾驶舒适性，乘客乘坐舒适性，必须对人体坐姿进行校核，这是汽车舒适性重要组成之一。
本规范规定了文本内容和格式，适合于M1类车型，其它类车型或改型车型可以参考使用，具体内容可按各种设计车型的实际需要删减。
本标准于2005年8月16日实施。
本标准的附录A为规范性附录。
本标准由上海同济同捷科技有限公司提出。
本标准由上海同济同捷科技有限公司质量与项目管理中心负责归口管理。
本标准主要起草人：张瀚人体坐姿校核规范1范围本标准规定了人体坐姿校核报告的格式及内容。
本标准适用于上海同济同捷科技有限公司编制的人体坐姿校核报告。
2规范性引用文件SAE J1052 AUG2002 (R) Motor Vehicle Driver and Passenger Head Position GB 7258 机动车运行安全技术条件GB/T 11559 汽车室内尺寸测量用三维H点装置GB/T11563 汽车H点确定程序GB/T 15759 人体模板设计和使用要求3术语和定义无4要求4.1报告的格式见规范性附录A。
4.2报告应包括封面、目录、正文、参考文献等四个部分。
4.3报告包含主要内容4.3.1概述。
4.3.2引用标准。
4.3.3人体坐姿舒适性条件概述。
4.3.4人体坐姿舒适性校核4.3.4.1驾驶员坐姿舒适性校核；4.3.4.2后排乘员坐姿舒适性校核。
附录 A （规范性附录）目 录一 概 述 (6)二 引用标准 (6)三 人体坐姿舒适性条件概述 (7)四 人体坐姿舒适性校核 (8)4.1某车驾驶员坐姿舒适性角度 (8)4.2某车后排乘员坐姿舒适性校核 (9)五 总 结..........................错误！未定义书签。
坐姿礼仪的规范和要求
坐姿礼仪的规范和要求坐姿礼仪坐姿指的是人在就座以后身体所保持的一种姿势。
坐姿是体态美的主要内容之一。
对坐姿的要求是“坐如钟”，即坐相要像钟那样端正稳重。
端正优美的坐姿，会给人以文雅稳重、自然大方的美感。
下面是店铺给大家搜集整理的坐姿礼仪的规范和要求。
坐姿礼仪的规范和要求坐姿所指的是，人在就座以后身体所保持的一种姿势。
标准坐姿是人们将自己的臀部置于椅子、凳子、沙发或其他物体之上，以支持自己身体重量，双脚则需放在地上。
坐的姿势。
从根本上看，应当算是一种静态的姿势。
对广大服务人员而言。
不论是工作还是休息，坐姿都是其经常采用的姿势之一。
1.入座时要稳、要轻。
就座时要不紧不慢，大大方方地从坐椅的左后侧走到座位前，轻稳地坐下。
若是裙装，应用手将裙稍稍拢一下，不要坐下来后再站起来整理衣服。
2.面带笑容，双目平视，嘴唇微闭，微收下额。
3.双肩放松平正，两肩自然弯曲放于椅子或沙发扶手上。
4.坐在椅子上，要立腰、挺胸，上体自然挺直。
5.双膝自然并拢。
双腿正放或侧放，双脚平放或交叠。
6.坐在椅子上，至少要坐满椅子的三分之二，脊背轻靠椅背。
坐时不可前倾后仰，或歪歪扭扭;两腿不可过于叉开，也不可长长地伸出去，不可高跷起二郎腿。
也不可大腿并拢，小腿分开，或腿不停地抖动。
标准坐姿礼仪入座时走到座位前，转身后把右脚向后撤半步，轻稳坐下，然后把右脚与左脚并齐。
坐在椅上。
上体自然挺直，头正。
表情自然亲切，目光柔和平视，嘴微闭，两肩平正放松，两臂自然弯曲放在膝上，也可以放在椅子或沙发扶手上，掌心向下，两脚平落地面。
起立时右脚先后收半步然后站起。
一般来说，在正式社交场合，要求男性两腿之间可有一拳的距离，女性两腿并拢无空隙。
两腿自然弯曲。
两脚平落地面，不宜前伸。
在日常交往场合，男性可以跷腿，但不可跷得过高或抖动，女性大腿并拢，小腿交叉，但不宜向前伸直。
男士坐姿礼仪男子就座时，双脚可平踏于地，双膝亦可略微分开，双手可分置左右膝盖之上，男士穿西装时应解开上衣纽扣。
人体坐姿与乘坐空间舒适性校核规范
ICS点击此处添加中国标准文献分类号Q/RHT 荣成华泰汽车有限公司企业标准Q/XXX XXXXX—2013人体坐姿与乘坐空间舒适性校核规范Body posture and comfort of passenger space check specification点击此处添加与国际标准一致性程度的标识文稿版次选择2013-XX-XX发布2013-XX-XX实施前言本标准按照规则起草。
本标准由华泰汽车设计工程研究院提出。
本标准由华泰汽车设计工程研究院归口。
本标准起草单位：华泰汽车工程研究院产品设计部总体设计科。
本标准主要起草人：邹俊。
人体坐姿与乘坐空间舒适性校核规范1 范围本校核规范适用于三踏板、方向盘、地板、座椅等数据初步布置到位后坐姿与乘坐空间舒适性校核。
本校核规范适用于整车开发或改型设计中对人体坐姿和乘员空间舒适性有影响时所进行的校核。
本校核规范中以SAE 成人男子95百分位作为基准，根据不同车型要求使用不同百分位人体进行校核。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
然而，鼓励使用者研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 11559-1989 汽车室内尺寸测量用三维H点装置GB/T11563-1995 汽车H点确定程序GB/T 15759-1995 人体模板设计和使用要求GB/T 19234-2003 乘用车尺寸代码SAE J826 JUN2002 H-Point Machine and Design Tool Procedures and SpecificationsSAE J1052 AUG2002 Motor Vehicle Driver and Passenger Head Position3 基本术语3.1 H点指三维H点装置的躯干和大腿的铰接中心，它位于此装置的两侧H点标记钮间的装置的中心线上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ICS
点击此处添加中国标准文献分类号Q/RHT 荣成华泰汽车有限公司企业标准
Q/XXX XXXXX—2013
人体坐姿与乘坐空间舒适性校核规范
Body posture and comfort of passenger space check specification
点击此处添加与国际标准一致性程度的标识
文稿版次选择
2013 - XX - XX发布2013 - XX - XX实施
前言
本标准按照规则起草。
本标准由华泰汽车设计工程研究院提出。
本标准由华泰汽车设计工程研究院归口。
本标准起草单位：华泰汽车工程研究院产品设计部总体设计科。
本标准主要起草人：邹俊。
人体坐姿与乘坐空间舒适性校核规范
1 范围
本校核规范适用于三踏板、方向盘、地板、座椅等数据初步布置到位后坐姿与乘坐空间舒适性校核。
本校核规范适用于整车开发或改型设计中对人体坐姿和乘员空间舒适性有影响时所进行的校核。
本校核规范中以SAE 成人男子95百分位作为基准，根据不同车型要求使用不同百分位人体进行校核。
2 规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
然而，鼓励使用者研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 11559-1989 汽车室内尺寸测量用三维H点装置
GB/T 11563-1995 汽车H点确定程序
GB/T 15759-1995 人体模板设计和使用要求
GB/T 19234-2003 乘用车尺寸代码
SAE J826 JUN2002 H-Point Machine and Design Tool Procedures and Specifications
SAE J1052 AUG2002 Motor Vehicle Driver and Passenger Head Position
3 基本术语
3.1 H点
指三维H点装置的躯干和大腿的铰接中心，它位于此装置的两侧H点标记钮间的装置的中心线上。
3.1.1 “R点”即“乘坐基准点”
指制造厂规定的设计H点，该点：
确定了由制造厂规定的座椅每个设计乘坐位置的最后面的正常驾驶和乘坐位置，它考虑了所有的座椅可能调节状态（水平、垂直及倾斜）。
具有相对于所设计的车辆的结构建立的坐标。
模拟人体躯干和大腿铰接中心位置。
作为安放二维人体样板的参考点。
3.1.2 汽车座椅H点
指三维H点装置的躯干线和大腿中心线的交点。
是用三维H点装置测得的，此装置应选用适当腿长数据，并安装在制造厂规定的座椅的正常驾驶或乘坐姿势时最后位置。
汽车座椅H点由三维H点装置上的H点标记钮测得。
3.2 躯干线
指三维H点装置头部空间探测杆的中心线。
3.2.1 设计靠背角
指通过R点的铅垂线与二维人体样板的躯干线之间的夹角。
3.2.2 实际靠背角
指三维H点装置探测杆处于最后位置时，由位于其上的靠背角量角器测得，通过H点的垂线与躯干线之间的夹角。
3.3 乘员中心面（C/LO）
指H点的Y坐标平面，由在每一个特定位置上的乘员中心面或三维H点装置的中心面来表示。
在单人座椅上，座椅的中心面就是乘员的中心面。
在其他座椅上，乘员的中心面则由制造厂规定。
3.4 驾驶员的踵点
指三维H点装置的踵部与地板覆盖层或其他踵部支撑面的交点。
3.5 小腿夹角
指装置右小腿中心线和鞋底的纵向切线之间的夹角，此角不得小于87°。
3.6 二维人体模型样板
一般在车身室内布置设计图上采用二维人体模型样板，见图1。
二维人体模型样板分别由人体的躯干、靠背角基准杆、大腿、小腿和脚等几部分组成，通过人体的各关节点来连接。
与车身设计有关的人体特征点主要有：
Hp——胯点，人体躯干与大腿之间的关节点，车身设计中常称作H点。
Sp ——肩点。
Kp——膝点、大腿与小腿之间的关节点。
Ap——踝点、小腿与脚之间的关节点。
AHp——踵点，人体的脚跟着地点，此时的脚踏在加速踏板上，是开始布置人体的基准。
A——小腿长度，SAE 50%人体的A为417mm，SAE 95%人体的A为460mm。
B——大腿长度，SAE 50%人体的B为432mm，SAE 95%人体的B为456mm。
图1 二维人体模型样板
4 技术要求
4.1 人体的舒适姿势角度
人体驾驶的舒适和疲劳程度与设计中选择的人体各关节角度所确定的驾驶姿势有关。
由于驾驶员的舒适驾驶姿势随车型的不同而变化，往往各自选择的舒适姿势下的关节角度有较大的差别。
通常靠背角β最大不超过30°，最舒适为23°；人体躯干与大腿的夹角γ以105°为宜，在110°到115°的范围为最理想；肘角为105°为宜；膝角δ从112°到118°为好；脚角α最小为87°，最大不超过130°。
表1为驾驶坐姿舒适性参数范围。
表2为乘员坐姿舒适性参数范围。
