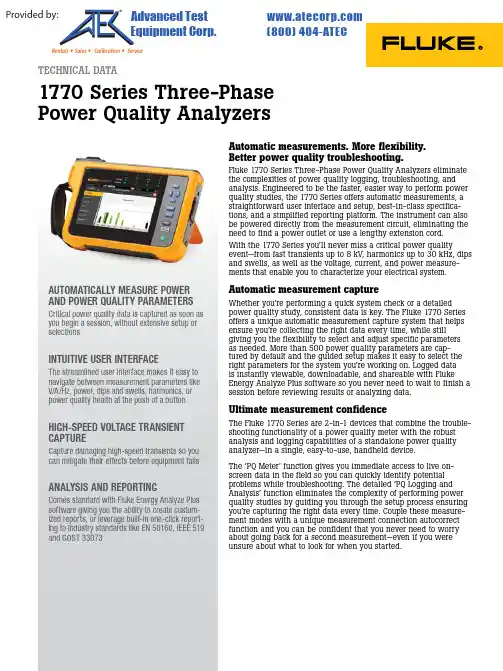

Fluke 1770 Series三相电能质量分析器说明书
TECHNICAL DATA1770 Series Three-Phase Power Quality AnalyzersAutomatic measurements. More flexibility. Better power quality troubleshooting.Fluke 1770 Series Three-Phase Power Quality Analyzers eliminate the complexities of power quality logging, troubleshooting, and analysis. Engineered to be the faster, easier way to perform power quality studies, the 1770 Series offers automatic measurements, a straightforward user interface and setup, best-in-class specifica-tions, and a simplified reporting platform. The instrument can also be powered directly from the measurement circuit, eliminating the need to find a power outlet or use a lengthy extension cord.With the 1770 Series you’ll never miss a critical power qualityevent—from fast transients up to 8 kV, harmonics up to 30 kHz, dips and swells, as well as the voltage, current, and power measure-ments that enable you to characterize your electrical system.Automatic measurement captureWhether you’re performing a quick system check or a detailed power quality study, consistent data is key. The Fluke 1770 Series offers a unique automatic measurement capture system that helps ensure you’re collecting the right data every time, while still giving you the flexibility to select and adjust specific parameters as needed. More than 500 power quality parameters are cap-tured by default and the guided setup makes it easy to select the right parameters for the system you’re working on. Logged data is instantly viewable, downloadable, and shareable with Fluke Energy Analyze Plus software so you never need to wait to finish a session before reviewing results or analyzing data.Ultimate measurement confidenceThe Fluke 1770 Series are 2-in-1 devices that combine the trouble-shooting functionality of a power quality meter with the robust analysis and logging capabilities of a standalone power quality analyzer—in a single, easy-to-use, handheld device.The ‘PQ Meter’ function gives you immediate access to live on-screen data in the field so you can quickly identify potential problems while troubleshooting. The detailed ‘PQ Logging and Analysis’ function eliminates the complexity of performing power quality studies by guiding you through the setup process ensuring you’re capturing the right data every time. Couple these measure-ment modes with a unique measurement connection autocorrect function and you can be confident that you never need to worry about going back for a second measurement—even if you were unsure about what to look for when you started.AUTOMATICALLY MEASURE POWER AND POWER QUALITY PARAMETERSCritical power quality data is captured as soon as you begin a session, without extensive setup or selectionsINTUITIVE USER INTERFACEThe streamlined user interface makes it easy to navigate between measurement parameters like V/A/Hz, power, dips and swells, harmonics, or power quality health at the push of a buttonHIGH-SPEED VOLTAGE TRANSIENT CAPTURECapture damaging high-speed transients so you can mitigate their effects before equipment failsANALYSIS AND REPORTINGComes standard with Fluke Energy Analyze Plus software giving you the ability to create custom-ized reports, or leverage built-in one-click report-ing to industry standards like EN 50160, IEEE 519 and GOST 33073Provided by: (800)404-ATECAdvanced Test Equipment Corp .®Rentals • Sales • Calibration • ServiceFluke Energy Analyze Plus: Power quality health summaryFluke Energy Analyze Plus: Energy study tabPowerful analysis software with easy-to-create reportsFluke 1770 Series Power Quality Analyzers come standard with the powerful Fluke Energy Analyze Plus software, designed to eliminate the hassles found with other multi-purpose application software. Energy Analyze Plus helps you evalu-ate power quality data right out of the box and without extensive training.Download, analyze, track, and report powerquality and energy data easier than ever. Quickly compare results to historical values, benchmark against industry norms, compare measured data to local conditions, and create a more complete picture of what’s occurring across your facility, even as the data is still being collected. Energy Analyze Plus offers unified support for the Fluke 1730 Series Energy and Power Loggers, 1740 Series Power Quality Loggers, and 1770 Series Power Quality Analyzers.•“In-workshop” and “in-the-field” download through PC application software•Simple data downloads using USB memory stick, WiFi, LTE, wired Ethernet, or USB cable •Analyze every measured detail of energyconsumption and power quality state-of-health with automated reporting•One-touch reporting creates standardizedreports conforming to standards like EN 50160, IEEE 519, GOST 33073 IEC 61000-2-2, or export data in PQDIF or NeQual compatible format or CSV for use with third-party software•Advanced analysis allows the user to choose any available logged parameter and create a highly customized view of measurements foradvanced data correlationHigh-speed voltage transient captureTransients negatively impact otherwise healthy systems every day and their potential to damage your equipment can’t be underestimated. Whether your system is experiencing impulsive or oscil-latory transients, the results can be devastating and cause problems ranging from insulation fail-ures to total equipment failures. The Fluke 1775 and Fluke 1777 incorporate advanced transient capture technology to help you clearly identify high-speed voltage transients, so you have the data you need to stop them in their tracks. The Fluke 1775 Power Quality Analyzer has 1MHz sampling capability to capture fast transients, while the Fluke 1777 Power Quality Analyzer has 20MHz sampling capability to capture the fastesttransients in high detail.Compliant to international standardsThe Fluke 1770 Series offers the best-in-class accuracy you’ve come to expect from a Fluke Power Quality Analyzer in a IEC 61000-4-30 Class A edition 3 compliant package. On top of that, the 1770 Series has been engineered to meet the future requirements of Class A edition 4, for conformance to EN 50160 and IEEE 519, so you’ll be prepared to tackle tomorrow’s measurement requirements, today.From traditional industrial systems to renewable energy systems to electric vehicles, we’ve got you coveredThe Fluke 1770 Series was designed to be safe and easy to use in any measurement environ-ment. The 1770 Series allows you to capture a full range of power quality variables as well as high-speed waveforms, high-speed transients, and higher frequency harmonics, all of which are instantly viewable on the large, high-resolution screen. With a best-in-class CAT IV 600 V / CAT III 1000 V overvoltage rating, these analyzers can be used at the service entrance or downstream, measuring AC and DC inputs, and harmonics measuring up to 30 kHz. With the 1770 Series you can be confident that you’ll capture the data you need to make better maintenance decisions no matter the task.View real-time voltage transitory events while logging for faster troubleshootingA full range of harmonics are available from the first 50 integer harmonics and from 2 kHz to 30 kHzWork where, when, and how you wantNo two days in the field are the same. You need a power qual-ity analyzer that can go where you go and do what you need it to when you get there. With a full range of accessories and built-in features the Fluke 1770 Series makes it easier to get your job done. The slim ergonomic design and integrated hand strap make it easy to hold and the included hanging kit makes it easy to secure your analyzer inside a cabinet. The integrated internal power supply allows the unit to be powered directly from the measured circuit, while a 90-minute battery helps ensure you can still access and review data even when you aren’t connected to a live system.Quickly and easily transfer data to your PC using the USB C, USB A, Ethernet, WiFi, cellular network support options, depending on your requirements. With an internal GPS module and an optional double insulated external antenna, you can time sync your data for more accurate troubleshooting and analysis.Calculate current harmonics limitsWhen downloading data from the Fluke 1770 Series Power Quality Analyzers the included Energy Analyze Plus software package can compare measured voltage and current harmonic statistical data to different standards, like EN 50160 or IEEE 519, to determine if they exceed compliance limits. This powerful predictive maintenance feature enables current harmonics to be observed before distortion appears in the voltage allowing you to prevent unexpected failures or non-compliance situations and increase system uptime. With the proliferation of inverter-based loads and power generation, keep-ing current harmonics in check is becoming increasingly critical toensure reliable power quality and avoid system downtime.Individual harmonics can be easily selected to view trend data as loads change Easily navigate using the large color touchscreenSpecificationsElectrical measurement accuracy1 Not in 177X/BASIC versions2 Requires 5 m i17XX-FLEX5M-EXT extension cable3 Availability and supported providers vary by country. Check with your local Fluke representative.Electrical measurement accuracy continuedPower/Energy1 Nominal voltage in the range of 100 V to 690 V. Also known as Udin.Reference ConditionsEnvironmental: 23 °C ±5 °C, instrument operating for at least 30 minutes, no external electrical/magnetic field, RH <65 %Input conditions: Cos Φ/PF=1, Sinusoidal signal f=50/60 Hz, power supply 120 V/230 V ±10 %.Current and power specifications: Input voltage >100V Input current > 10 % of current rangePrimary conductor of clamps or Rogowski coil in center positionTemperature coefficient: Add 0.1 x specified accuracy for each degree C above 28 °C or below 18 °C1 Nominal voltage in the range of 100 V to 690 V. Also known as Udin.2 0 °C to 45 °C: Intrinsic Accuracy x2. Outside of 0 °C to 45 °C: Intrinsic Accuracy x33 Only for calibration laboratories4 With iFlex 1500A, I17XX-FLEX1500 24General specificationsOrdering information1Fluke 1777 Power Quality Analyzer. Note: Included items vary by model and are listed in the “Ordering information” table.1 Standard units include i17XX-FLEX1500 24" current probes and a WiFi/BLE adapter. /BASIC models do not include current probes or WiFi/BLE adapters.11 Fluke Corporation 1770 Series Three-Phase Power Quality Analyzers Fluke Corporation PO Box 9090, Everett, WA 98206 U.S.A.For more information call:In the U.S.A. (800) 443-5853 In Canada (800) 36-FLUKE From other countries +1 (425) 446-5500 ©2021 Fluke Corporation. Specifications subject to change without notice.08/2021 210548-enModification of this document is not permitted without written permission from Fluke Corporation.Fluke. Keeping your world up and running.®。
谐波测试仪操作手册
目录第一章引言 (1)1.1 仪器简介 (1)1.2特性和技术参数 (1)第二章仪器组成 (3)2.1硬件组成 (3)2.2软件组成 (4)第三章软件操作 (6)3.1 仪器启动与关闭 (6)3.2 仪器系统参数设置 (6)3.3 软件系统升级 (7)3.4 虚拟键盘使用 (7)3.6 通道率定设置 (8)3.7 试验数据导出 (10)3.8 数据保存与读取 (11)3.9 制作试验报告 (11)3.10 软件示波器操作 (12)3.11 运算组合分析程序 (15)3.12 交叉图形程序 (15)3.13 傅里叶分析频谱程序 (16)3.14 谐波分析程序 (17)3.15 图形编辑程序 (18)3.15 有效值和交流功率计算程序 (19)3.16 三相分析程序 (19)3.17 相量图绘制程序 (20)第四章试验流程与模板程序参数 (22)4.1 12/8/6/交流录波试验 (22)4.2 发电机空载特性试验 (24)4.3 发电机短路特性试验 (27)4.4 甩负荷试验 (30)4.5 同期试验 (32)4.6 励磁系统10%阶跃响应试验 (33)4.7 励磁系统电压频率特性 (35)4.8 励磁系统灭磁特性 (36)4.9 发电机进相试验 (38)4.10 三相功率分析 (40)4.11 发电机转子交流阻抗试验 (42)第五章注意事项 (44)附录一便携式录波仪电压电流变换器使用说明 (45)1 AC5A/AC5V和AC1A/AC5V变换器 (45)2 AC5A/AC10mA变换器 (45)3 DC1500V/DC10V变换器 (45)第一章引言1.1 仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性试验，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验，励磁系统PSS试验，电机启动试验，变压器冲击试验，电力系统故障查找等过程记录。
fluke使用说明书
福禄克FLUKE DTX系列(Dtx-1800,Dtx-1200,Dtx-lt)简单操作步骤说明:一、福禄克测试仪初始化步骤：1、充电：产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项 Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER 选定并完成参数设置。
1、新机第一次使用需要设置的参数，以后不需更改。
（将旋钮转至“SET UP”档位，使用↓箭头；选中第三条：仪器设置值按ENTER进入如果返回上一级请按EXIT）：1) 线缆标识码来源：（一般使用自动递增，会使电缆标识的最后一个字符在每一次保存测试时递增一般不用更改）2) 图形数据存储：（是）（否）通常情况下选择（是）3) 当前文件夹： DEFAULT 可以按ENTER进入修改其名称（你想要的名字）4) 结果存放位置：（使用默认值“内部存储器”假如有内存卡的话也可以选择“内存卡”）5) 按→进入第2个设置页面，操作员：You Name 按ENTER 进入按F3删除原来的字符“←→↑↓”来选择你要的字符选好后按ENTER确定6) 地点： Client Name，是你所测试的地点可以依照地e）小点进行修改7) 公司：You Company Name，你公司的名字8) 语言：Language，默认是英文9) 日期：输入现在日期10) 时间：输入现在时间11) 长度单位：通常情况下选择米（m）2、新机不需设置采用原机器默认值的参数：1) 电源关闭超时：默认30分钟2) 背光超时：默认1分钟3) 可听音：默认是4) 电源线频率：默认50Hz5) 数字格式：默认是6) 将旋钮转至“SET UP”档位选择双绞线按ENTER 进入后 NVP 不用修改7) 光纤里面的设置，在测试双绞线是不须修改3、使用过程中经常需要改动的参数：将旋钮转至“SET UP”档位，选择双绞线，按ENTER进入：线缆类型：按ENTER进入后按↑↓选择你要测试的线缆类型例如我要测试超5类的双绞线在按ENTER进入后选择UTP 按ENTER ↑↓选择“Cat 5e UTP ” 按ENTER 返回。
fluke设置说明
FLUKE测试设置大纲此大纲主要适用于普通的前期测试，其他测试（如后期测试）应根据现场要求再做调整。
FLUKE电能质量分析仪使用过程中主要包括如下步骤：一．连接外部采集线（包括4根(A,B,C,N)电压线，3根(A，B，C)电流线，一根电源线）；二．分析仪器与电脑联机；三．设置参数；四．校线；五．下载数据；以上五个步骤中，一和二在fluke公司给的软硬件说明中都有明确的说明，在此仅对三，四，五步进行进一步说明，以方便大家使用。
参数设置：在正确连接仪器后，会出现如下窗口（图1），点文件菜单，然后点新建（图2），会出现如图3所示的窗口。
首先点硬件设置功能（图3所示），出现图4中的窗口。
在CH1，CH2，CH3三个通道（图中红圈处）输入PT变比，在CH5，CH6，CH7三个通道（图中绿圈处）输入CT变比。
其他不做改动。
例如，测量6kV母线，CT变比为1000A/5A，则设置为图5所示。
即电压变比应为实测电网电压除以100，电流变比应为用户提供的CT 变比的比值。
接下来，点击定值/极限菜单，如图6所示。
出现图7对话框，将额定电压（即红圈处）位置的数值改成所测母线的相电压值，即所测母线电压除以1.732（6kV为3464.20，10kV为5773.67，35kV为20207.85）。
注意，要在图中黄圈显示的菜单下才会出现额定电选项。
接下来，点击录模选项（图8所示），出现图9所示的菜单。
将连续记录中的RMS和谐波选项选中，然后将RMS和谐波的平均时间改成3000ms（这一项可根据测试要求不同做相应调整，主要是影响采样点的个数，因此将影响仪器记录数据时间的长短，一般前期测试用3000ms）；把空闲间隔期的时间设置成10s（注意，测试时间如果超过8小时，该值设置成30秒）。
然后点击触发设置选项（图10所示），出现图11所示的窗口。
在弹出的窗口中，点击黄圈中所示的谐波选项，在该选项下，将红圈所示的电压总畸变处，将该数改成符合自己所测电网电压的数值。
FLUKE435电能质量测试仪使用手册
Three Phase Power Quality AnalyzerFluke435使用手册2010年8月12日Fluke整体介绍1测量范围：1.1电压输入：a)最大输入电压：1000Vrmsb)标称电压范围：50至500V，内部分为三个范围：500V、250V、125Vc)最大峰值电压：6KVd)输入阻抗：4MΩ//5PF1.2 电流输入：a)输入范围：用仪表附带的电流夹i5s，1至5Arms;用可选电流夹i430flex-4pk，0.1至3000 Armsb)输入阻抗：50KΩ1.1.2标称频率：40…70Hz1.2菜单功能介绍：Fluke435菜单主要有SETUP、SCOPE、MENU、MONITOR、MEMORY、SAVE SCREEN1.2.1对测试仪进行设置：使用设置〔SETUP〕功能1.2.2检查电压导线和电流线夹是否正确连接：使用示波器波形(ScopeWaveform)和示波相量〔Scope Phasor〕功能1.2.3查看电力系统的各项数据：使用菜单〔MENU〕功能1.2.4对测试仪数据集进行内存管理：使用内存〔MEMORY0〕功能1.2.5对电力系统电能质量有一个总体了解：使用检测〔MONITOR〕功能。
1.2.6 制作屏幕画面：使用制作屏幕画面〔SAVE SCREEN〕功能示波器设置菜单记忆、存储检测屏幕画面确定2具体使用介绍：打开测试仪，会出现一个开机欢迎屏幕：按F1键可查看测试仪设置的系统接线方式2.1设置测试仪：点击SETUP键，进入设置菜单界面我们按照设置菜单界面选项按从上到下的界面进行设置。
2.1.1 User用户参数选择：按F4键进入测用户参数选择菜单。
a)相位标记〔Phase Identification〕：使用下/下箭头键来选择A、B、C 或 L1、L2、L3。
按功能键 F5 –确定〔OK〕来确认。
b)相位颜色〔Phase Colors〕使用功能键F1 至F4 来依照在美国、欧盟、英国使用或依照IEC 选择颜色。
福禄克使用说明书
福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障一、技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。
对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。
新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。
z记录三相系统中所有电能质量的参数。
z直观的菜单，最大程度上减少所需的设置。
z工业现场使用最高的安全等级。
z四个电压通道和四个电流通道。
z同时在所有相线上捕获波形数据。
z系统监测：在一个仪表板上现实全部电能质量参数。
z自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。
z自动趋势绘图（AutoTrend）功能：无需对记录进行设置！z坚固的手持式设计。
z使用镍氢（NiMH）电池组时，一次充电可使用7个小时。
z将数据文件传输到PC，用于编写报告和利用FlukeView® 软件进行分析。
CAT IV 600 V 和 CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。
它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。
快捷地观察趋势图利用AutoTrend （自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。
所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。
可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。
AutoTrend 功能在后台自动记录显示的所有参数。
在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。
福禄克测试步骤
福禄克测试步骤Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】福禄克435现场测试步骤一、福禄克435设置按一下开机键开机，开机后按SETUP按键设置接线方式和使用的电流钳夹型号，本次测试使用接线方式为3φWYE，电流钳夹选择i430flex，其他默认设置即可。
二、接线方法首先将电流钳夹放置在相 A（L1）、B（L2）C（L3）和 N（中性线）的导线上。
钳夹上标有箭头，用于指示正确的信号极性。
接下来，完成电压连接：先从接地（Ground）连接开始，然后依次连接 N、A（L1），B（L2）和 C（L3）。
要获得正确的测量结果，始终要记住连接地线（Ground）输入端。
记住要复查连接是否正确。
要确保电流钳夹牢固并完全夹钳在导线四周。
接线方式如下图三、测试开始按MENU按键跳出功能菜单选择功率和电能，按下F5（确定）开始电能和功率的测试，本次测试时间为十分钟，屏幕上面有计时显示，计时时间到后按MEMORY屏幕下方跳出选择指示标示，按F3进行保存命名界面，按F5进行保存，保存后按F5返回测量界面本次测量结束，按MENU键后跳出选择界面，按F5（继续）后返回菜单界面，也可直接按关机键后跳出选择界面，按F5（继续）后关机。
三、数据的导出链接数据线，打开电脑安装的上位机软件，选择正确的COM口。
开机后按MEMORY后屏幕下方跳出选择指示，按F1后跳出存储数据列表，选择要读取的数据，按F5（USE）键调出数据，点击上位机软件的下载按键进行下载数据，下载成功后进行保存并命名。
注：其他可参考福禄克435使用手册。
电能质量测试分析仪检定规程
5．4 检定方法 5．4．1 标准源法
a)按图 6 连接被检仪器
b)按选定的检定点输出三相电压，得到标准值εUs c)由被检仪器得到εUt d)读取并记录，按公式 9、10 计算误差 e)按选定的检定点输出三相电流，得到标准值靠 f)由被检仪器得到εIs g)读取并记录，按公式 9、lO 计算误差
式中，△εU----三相电压不平衡度的绝对误差： εUt----被检仪器三相电压不平衡度读数值： εUs----三相电压不平衡度标准值； △εI ----三相电流不平衡度的绝对误差： εIt----被检仪器三相电流不平衡度读数值： εIs----三相电流不平衡度标准值；
目前国际上通用的测量闪变的仪器有模拟式的，也有部分或全部是数字式两种结构。基本 工 作原理是使用平方解调器、带通加权滤波器和平方一阶低通滤波器综合模拟灯、眼、脑环节对电 压波动的反应，再用积累概率函数的方法进行分析，获得闪变值。 4．2 主要设备
a)闪变测量标准装置 b)闪变标准仪 c)交流标准电压表 4．3 检定项目 a)通用检定项目，应符合本规程第 2．1 条规定； b)10min 短时间闪变严重度测量误差，最大允许相对误差不应超过 5％； c)2h 长时间闪变严重度测量误差，最大允许相对误差不应超过 5％： 4．4 选取检定点 4．4．1 短时间闪变 a)检定闪变的电压宜选取在 230V、Pst 为 1～5； b)方波电压变动频率为 0．00833Hz、0．01666Hz、0．05833Hz、0.325Hz、0．916Hz、13． 5Hz，或选择相应的电压变动频度。变动频度及变动次数对应关系见附录。 c)也可根据用户要求适当调整检定点。 4．5 检定方法 4．5．1 标准源法 a)按图 3 连接被检仪器； b)由标准闪变信号发生器按照选定的电压及方波电压变动频度输出波动电压。得到闪变值 Psts 和 PIts，lO 分钟后由被检仪器得到被检仪器的短时间闪变值 Pstt，2 小时后得到被检仪器 的长时间闪变值 Pitt;
福禄克测试标准
福禄克测试标准福禄克测试标准（Fulok Test Standard）是一种用于评定产品质量和性能的测试标准，它涵盖了多个方面，包括可靠性、耐久性、安全性等。
福禄克测试标准的制定旨在保障产品的质量，确保产品在使用过程中能够达到预期的性能和安全标准。
本文将对福禄克测试标准进行详细介绍，包括其内容、意义和实施方法。
首先，福禄克测试标准的内容主要包括以下几个方面，1. 可靠性测试，主要包括产品的寿命、使用环境适应能力、抗干扰能力等。
2. 耐久性测试，主要包括产品的耐磨损性、耐腐蚀性、耐高温、耐低温等。
3. 安全性测试，主要包括产品的电气安全、机械安全、化学安全等。
通过对这些方面进行全面测试，可以有效评估产品的质量和性能，为产品的改进和优化提供依据。
其次，福禄克测试标准的意义非常重大。
首先，它可以帮助企业提高产品质量，降低产品的故障率，提升产品的市场竞争力。
其次，它可以保障消费者的权益，确保他们购买到的产品符合质量和安全标准。
此外，福禄克测试标准还可以促进行业的健康发展，推动产品技术的创新和进步。
因此，福禄克测试标准对企业、消费者和整个社会都具有重要意义。
最后，福禄克测试标准的实施方法需要遵循一定的步骤和流程。
首先，需要明确测试的目的和范围，确定测试的内容和标准。
其次，需要选择合适的测试设备和环境，进行测试方案的制定和实施。
最后，需要对测试结果进行分析和评估，形成测试报告并提出改进建议。
通过严格按照标准的要求进行测试，可以保证测试结果的准确性和可靠性。
总之，福禄克测试标准是一项非常重要的测试标准，它对产品质量和性能的评定起着至关重要的作用。
只有通过严格按照标准进行测试，才能够确保产品的质量和安全达到预期标准，为企业和消费者提供可靠的保障。
希望本文对福禄克测试标准有所帮助，让大家对其有一个更加清晰的认识。
电能质量分析仪的测试作业指导书
试验目录1外观及功能正常性检査2准确度测试试验2.1电压测量通道测试2.2谐波电压23谐波电流2.4基波频率变化对谐波电压（电流）的影响2.5谐波有功功率2.6闪变2.7三相不平衡度3环境试验3.1問區影响3.2低温影响3.3交变湿热试验4安全性能试验4.1绝缘电阻试验4.2绝缘强度试验4.3冲击电丿卡试验5机械性能试验5.1防护等级5.2振动试验5.3机械冲击试验6电气性能试验6.1电源电压变化影响6.2信号输入回路试验63停电数据保持6.4功率消耗7电磁兼容试验7.1电快速瞬变脉冲群抗干扰度试验7.2辐射电磁场抗干扰性试验7.3静电放电抗干扰度试验7.4浪涌（冲击）试验7.5扰度试验检定电能质量分析仪须具备的工作条件:检测用设备：（1）标准器必须经过量值溯源，并在有效期内：（2）标准器的测屋不确定度应优于被检仪器所允许误差的2/3,分辨力优于被检仪器的1/10：（3）用三相比较法检定三相不平衡度的三相标准比较仪，电压、电流幅值测量误差不超过0.05%,相位测量误差不超过0.05° °一外观及功能正常性检査检测依据：DL/T1028-2006电能质最测试分析仪检定规程（1）被检仪器外观应完整无破损，型号规格，生产厂家，仪器编号等标识应清晰；（2）被检仪器应在额定工作条件下放置12h以上，并按照说明书预热。
（3）开机后，被检仪器能正常工作，各种显示正确，各开关和操作按键正常。
包扌亠显示功能，通讯接II，权限管理功能，设置功能，统计功能，记录存储功能等。
（4）有专用附件的，要与被检仪器一起进行检定，附件上的编号与仪器通道相对应。
二准确度测试试验检测依据：DL/T1028-2006电能质量测试分析仪险定规程1＞电压测量通道试验测试设备：FLUKE 6100电能标准功率源（1）分辨率：电压显示分辨率：频率显示分辨率：（2）测量范围：电压测试范用：频率测试范I韦I：（3）电压准确度测试测试方法：（1）连接线路图如图1:图1电压准确度检定示意图（3）计算电压准确度加。
FLUKE 福禄克F430系列 三相电能质量分析仪 说明书
福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障一、技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。
对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。
新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。
z记录三相系统中所有电能质量的参数。
z直观的菜单，最大程度上减少所需的设置。
z工业现场使用最高的安全等级。
z四个电压通道和四个电流通道。
z同时在所有相线上捕获波形数据。
z系统监测：在一个仪表板上现实全部电能质量参数。
z自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。
z自动趋势绘图（AutoTrend）功能：无需对记录进行设置！z坚固的手持式设计。
z使用镍氢（NiMH）电池组时，一次充电可使用7个小时。
z将数据文件传输到PC，用于编写报告和利用FlukeView® 软件进行分析。
CAT IV 600 V 和 CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。
它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。
快捷地观察趋势图利用AutoTrend （自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。
所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。
可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。
AutoTrend 功能在后台自动记录显示的所有参数。
在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。
Fluke435产品手册
在谐波和监测模式下可用 在骤降和骤升、、控制信号 4、记录仪 4 和监测模式下可用
6 福禄克公司 Fluke 430 系列三相电能质量分析仪
测量模式
简便易用
利用 Fluke Power Log 软件创建报告和观察图
预编程的设置和用户界面友好的屏幕使电能质量测试 形
和您对福禄克的期望一样简单。高分辨率的彩色显示屏 随仪器提供的 Power Log 软件可以在交互式趋势图上 每 200 ms 即进行刷新，使用符合工业标准的色码显示 显示所有记录的参数。利用“报告编写器”生成专业的
A CF
Hz5
Fluke 435 @ 50 Hz nominal
Fluke 435 @ 60 Hz nominal
Fluke 434 @ 50 Hz nominal Fluke 434 @ 60 Hz nominal
骤降和骤升
Vrms½ (ac+dc)
Fluke 435
Fluke 434
Arms½ (ac+dc)
输入特性
电压输入 输入通道数量 最大输入电压 标称电压量程 最大峰值电压 输入阻抗 带宽 变比 电流输入 输入通道数量 类型
量程 输入阻抗 带宽 变比 标称频率 采样系统 分辨率 最大采样率 RMS 采样 PLL 同步
4 个（3 相 + 零线），直流耦合 1000 Vrms 50 V～500 V，内部分压为三个量程：500V、250V 和 125V 6 kV 4 MΩ//5 pF > 10 kHz，显示瞬变信号可高达 100 kHz 1:1、10:1、100:1、1000:1，可调
FLUKE_434电能质量分析仪使用手册
第一部分 常规方面简介本章向您讲述有关fluke 434/435 型three phase power quality analyzer（以下简称为‘分析仪’）的许多常规和重要方面的内容。
包括：1 保证及责任条件。
2 合格声明书。
3 发货通知: 分析仪套件中应包含的物品清单。
4 与服务中心联系。
5 安全须知：请先阅读！有限保证及责任限定fluke 公司保证每一个产品在正常使用和维修期间都没有材料缺陷和制造工艺问题。
分析仪的保证期限为三年；其附件的保证期限为一年。
保证期从发货之日算起。
零件、产品修理和服务的保证期为90 天。
保证仅适用于授权零售商的原始买方或最终用户，本保证不适用于保险丝和消耗电池或者任何被fluke 公司确认为由于误用、改造、疏忽、意外、非正常操作和使用所造成的产品损坏。
fluke 公司保证软件能够在完全符合性能指标的条件下至少操作90 天，并且软件是正确地记录在无缺陷的媒体上。
fluke 公司并不保证软件没有错误或不会操作中断。
fluke 公司仅授权零售商为最终客户提供新产品或未使用过产品的保证。
但并未授权他们代表fluke 公司提供更大的或不同的保证。
凡是从通过fluke 公司授权的直销商处购买的产品，或者买方已经按适当的国际价格付款的产品，fluke 公司都可提供保证支持。
在一个国家购买的产品被送往另一个国家维修时，fluke 公司保留征收买方修理和更换零部件的进口费用的权利。
fluke 公司的保证责任是有限的，fluke 公司可以选择是否将依购买价退款、免费维修或更换在保证期内退回到fluke 公司授权服务中心的有缺陷产品。
为了获得保证服务，请联系您附近的fluke 公司授权中心，或寄送附有产品损坏说明、邮资和预付保险金（目的地交货）到您附近的fluke 公司授权中心。
fluke 公司假设在转送中没有损坏危险。
在保修之后，产品将送回买方，提前支付运输费（目的地交货）。
假如fluke 公司确定故障是由于误用、改造、意外、异常操作和运行造成的，fluke 公司将估算修理费用，并在获得客户授权之后才开始进行修理。
Fluke电能质量和能源工具-福禄克
电能质量记录仪：高级电能质量记录仪用于捕获全面的电能干扰细节，包括波形、趋势分析和跨时较长的 A 类“供电质量”合规性测试，以捕获最难跟踪的问题。
电能质量和电能量记录器：电能质量记录器用于清晰描述电能质量、电能量和负载研究以及在用户指定的时间段内捕获难以发现的电压事件。
电能质量故障排除工具和分析仪：专用的电能和电能质量仪表用于执行单相和三相电能质量故障排除和负载研究、能耗分析和供电质量合规性测试。
此外还提供适用于高级电能质量和电机分析仪的型号，旨在进行预防性维护。
Fluke 电能质量和能源工具Fluke 提供的电能质量测试工具种类多样，适用于工业、公共设施和商业建筑应用领域的故障排除、预防性维护以及长期记录和分析具体应用单相三相VR17103451732/173411736/17382174217461748434-II435-II437-II438-II175041760能源研究测量 V 、I 、kW 、Cos/DPF 、kWhr 在能源审计期间获取详细的电能和能耗图并精确地找到节能机会••••••••••••测量最小值/最大值和平均值••••••••••••记录 10 天••••••••••••将浪费的能源换算成金钱••••基本谐波研究总谐波失真测量（电压和电流）发现系统中造成失真的根源，以便能够过滤这些负载或者将它们转移到单独的电路中•••••••••••••电压和电流的谐波分量 1 到 25•（仅电压）••••••••••高级谐波研究完整谐波谱如果失真的负载正导致您的系统出现问题，您就需要获得全面的数据以发现问题根源并找到解决办法••••••••••电能谐波•••••••基本工业电能质量故障排除示波器功能在现场排除故障时，您可以利用图形化数据来追查当前问题的根源••••••••电压骤降和骤升•••••••••••高级电能质量故障排除全面的记录功能复杂的系统通常需要更深入地挖掘测量数据。
多个负载可能正在随机交互作用并引发同一个问题•••••••••••高级功能浪涌电流通过切换负载发现峰值电流。
Fluke435电能质量的分析仪及应用
一、仪器的介绍
通过菜单（menu）键可以使用下列测量功能：
一、仪器的介绍
五种不同的显示功能
一、仪器的介绍
典型应用：
• 前端排障：利用屏幕显示快速排障，使系统恢复正常 运转 • 预测性维护：在发生停工前检测并防止电能质量问题 • 服务质量检查：在用户引入线处检查电能质量 • 长期分析：诊断难以发现或间隙性故障 • 负载研究：在增加负载之前检查电气系统的容量 • 能量评估：量化改造前后的能耗，证明节能设备的效 率
以一种修养面对两种结果
• 必须首先学会面对的一种结果----被拒绝 * 仍然感谢这次机会，因为被拒绝是面试后的两种结果 之一。 * 被拒绝是招聘单位对我们综合考虑的结果，因为我们 最关心的是自己什么地方与用人要求不一致，而不仅 仅是面试中的表现。 * 不要欺骗自己，说“我本来就不想去”等等。 * 认真考虑是否有必要再做努力。 • 必须学会欣然面对的一种结果----被接纳 * 以具体的形式感谢招聘单位的接纳，如邮件、短信 * 考虑怎样使自己的知识能力更适应工作需要 * 把走进工作岗位当作职业生涯的重要的第一步，认真 思考如何为以后的发展开好头。
Fluke 435电能质量分析仪及应用
Fluke 435电能质量分析仪及应用
目录
一．仪器的介绍 二．Fluke 435应用于电梯能效测试 三．Fluke 435的使用
一、仪器的介绍
Fluke 435三相电能质量分析仪能快速定位、预测、预 防并排除配电系统的故障，主要特性如下： • 完全的三相故障排除工具：测量每个电力系统的实际 参数，如电压、电流、功率、功率消耗（能量）、不 平衡和闪变、谐波和间谐波、瞬变、中断、快速电压 变化，Fluke 435具有0.1%电压精度，满足IEC 61000-4-31 A级标准。 • 记录功能：记录用户自定义时间长度内MAX、MIN和 AVG数据，多至100个参数，所有4相，可选平均时间 底至0.5s，存储器能满足1min分辨率，400个参数可 以记录1个月。
fluke测试标准
fluke测试标准Fluke测试标准。
在现代工业生产中，精准的测试和测量是非常重要的。
Fluke作为一家知名的测试仪器制造商，其产品在各行各业都有着广泛的应用。
然而，要确保测试结果的准确性和可靠性，就需要遵循一定的测试标准。
本文将介绍一些常见的Fluke测试标准，以帮助用户更好地使用Fluke测试仪器。
首先，对于电气测量，Fluke测试标准要求用户在使用数字万用表进行电压、电流、电阻等测量时，需要确保测试仪器的准确性和稳定性。
在进行测量前，应该对测试仪器进行自检，确保各项功能正常。
在测量过程中，要注意避免外界干扰，保持测试环境的稳定。
另外，对于高压、高电流的测量，还需要特别注意安全措施，避免发生意外。
其次，对于温度测量，Fluke测试标准要求用户在使用温度计进行测量时，需要注意环境温度、测量目标的表面状态等因素。
在进行温度测量前，应该让温度计充分适应环境温度，确保测量结果准确。
另外，在测量过程中，要注意避免温度计受到外界热源或冷源的影响，以确保测量结果的可靠性。
此外，对于电力质量分析，Fluke测试标准要求用户在使用电能质量分析仪进行电力质量监测时，需要对电网的电压、电流、功率因数、谐波等参数进行全面的监测和分析。
在进行电力质量分析前，应该对电能质量分析仪进行校准和设置，确保其能够准确地记录电网的各项参数。
另外，在监测过程中，要及时记录和分析数据，发现问题并及时进行处理，以确保电网运行的稳定和安全。
总之，Fluke测试标准对于各种测试仪器的使用都有着严格的要求，这既是对于产品质量的保证，也是对用户安全的保障。
只有严格遵循测试标准，才能够确保测试结果的准确性和可靠性。
希望本文介绍的Fluke测试标准能够帮助用户更好地使用Fluke测试仪器，提高工作效率，确保生产安全。
FLUKE电能质量分析仪使用守则及谐波测试规程
图1②记录被测配电系统的变压器、负载及无功补偿柜的基本情况，填写到《谐波测试记录单》中。
简单画出被测配电系统一次线路图。
、数据测试在测试时先将测试仪器打开的主界面保存下来，下图是在0.4KV系统测试的主界面，满足以下要求：接线图是三相接地系统，在常规的工业现场一般都是三相负载，所以测试时将测试仪器设在三相星型接法。
在测试单相负载时可以将表接成两相接地系统，一般情况下不要更改。
检查测试仪器的时间是否为与实际时间相同，电压等级是否一致，电流量程是否正确，如打开设备主界面正确，自己不要随意更改。
）图表上显示的L1、L2、L3所对应的颜色为黑、红、蓝，若不一致按SETUP 键进行更改，将三相的颜色设为黑、红、蓝。
开机主界面若待测配电系统配有无功补偿柜或者其它电能质量治理设备，则应在无功补偿柜质量治理设备）开、停两种状态下分别测试，并将测试数据分别命名区分保存。
基波电流最大时测谐波频谱图和各次谐波柱状图、表格。
将测试图表打到电流谐波柱状表，按导航键将光标移动到基波电流上，在屏幕的左上由于负载是不断变化的，经过观察一段时间，在电流最大值的时候抓下谐波频基波电流最大图谐波频谱图各次谐波电流柱状图单相电流谐波柱状图单相电压谐波柱状图总谐波电压柱状图谐波电压表格谐波电流表格电压波形图电流波形图电压、电流波形图分析图三角型接法：分析图电压、电流波形图③电压/电流/频率图1）从菜单栏找到电压/电流/频率项，然后将该图表抓2）按F1切换到三角接法，然后将该图表抓星型接法三角型接法功率、电能暂态图和趋势图（暂态图多测，若负载变化，还应包含轻、中、满载情况））从菜单进入功率电能项，负载是一直处于变化状态，多测几组功率电能暂态图（不少于组）。
功率和电能暂态图无功功率趋势图无功功率分析PF趋势图 PF分析cosφ趋势图 cosφ分析电流分析电压趋势图电压分析⑤不平衡图1）从菜单进入不平衡项中，抓下不平衡表格，然后按F3，切换到向量图形式，抓下电压、电流、各单相不平衡向量图（下面只列举了两个）。
FLUKE435电能质量测试仪具体使用介绍
Ｔhree Phase Ｐowｅr Quality Analyｚｅ
r
Fluke4３５
使
用
手
册
２01０年8月12日
Fｌuke整体介绍
１测量范围:
1.１电压输入：
a)最大输入电压：10００Vrmｓ
b)标称电压范围:50至５０0Ｖ，内部分为三个范围:5０0Ｖ、
250V、１25V
c)最大峰值电压：6ＫV
d)输入阻抗：４MΩ／/5PF
1.２电流输入:
a)输入范围：用仪表附带的电流夹ｉ5s，1至5Armｓ;用可选电
流夹i430fleｘ-4pk，0.1至30０0 Arms
b)输入阻抗:50KΩ
1.1.2标称频率:４0…70Hz
１.2菜单功能介绍：Fluｋｅ435菜单主要有SETＵP、SCＯＰE、MENU、ＭＯ
NITOR、MEMＯＲY、SＡＶE SCREＥN
１.2．１对测试仪进行设置:使用设置（SＥTUP)功能
1．2．2检查电压导线和电流线夹是否正确连接:使用示波器波形(ＳcopｅＷavｅform)和示波相量（Ｓcope Phａsor）功能１.2.3查看电力系统的各项数据：使用菜单（ＭENU）功能
1.2．4对测试仪数据集进行内存管理:使用内存（ＭEMORＹ0)功能
1.２.5对电力系统电能质量有一个总体了解：使用检测(MOＮITＯＲ)功
能。
1.２.６制作屏幕画面:使用制作屏幕画面（SＡVE SCREEN)功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设施操作规程文件编号SW-CEN-0005A0 页次1∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
FLUKE电能质量分析仪使用守则及谐波测试规程
一、FLUKE电能质量分析仪使用守则
注意：使用前先将使用说明书熟读两遍，知道FLUKE的基本功能，说明书在FLUKE设备箱内。
1、为避免触电或引起火灾：
•切勿在爆炸性的气体或蒸汽附近使用本分析仪。
•只能使用分析仪所附带或经指示适用于Fluke 434/435 型分析仪的绝缘的电流探头、测试导线和适配器。
•使用前，检查分析仪、电压探头、测试导线和附件的机体是否有损坏的情况。
如有损坏，应立即更换。
查看是否有缺损、裂缝或缺少塑胶件，特别留意连接器附近的绝缘。
•请先将电池充电器/电源适配器连接至交流电插座后，连接至分析仪。
•接地输入端仅可作为分析仪接地之用，不可在该端施加任何电压。
•不要施加超出分析仪额定值的输入电压。
•不要施加超出电压探头或电流钳夹所标额定值的电压。
•不要将金属物件插入接头。
•只能使用型号BC430 电源（电池充电器/ 电源适配器）。
•使用前，请先检查BC430 上的选定/指示电压量程符合当地市电电压和频率。
如有必要，请将BC430 的滑移开关拨至正确的电压档。
•对于BC430，只能使用符合当地安全法规要求的交流线路插接适配器或交流电源线。
2、测试前接线注意事项
•接强电时必须带绝缘手套。
•电压探头和电流钳在接线时要注意相序，电流钳还应注意电流方向，电流的流向应与电流钳所标的方向一致。
•USB光缆应偏上斜插入FLUKE分析仪，再摆正。
•确定测试负载电压等级，调整FLUKE分析仪的电压参数使其匹配。
设施操作规程文件编号SW-CEN-0005A0 页次2∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
3、测试结束注意事项
•拆线时注意安全防护，带绝缘手套。
•FLUKE分析仪装箱时应摆放整齐。
•FLUKE分析仪属贵重设备，使用及搬运时请爱护设备，保持设备整洁。
二、谐波测试规程
1、现场勘查及信息收集
①对现场配电室的配电线路进行勘查，确定测试地点。
要求测试地点能够全面、真实的反映出被测变压器或负载的用电情况。
图1标出了3个常用的测试点，高压侧的测试应选在二次侧进行测量（在高压二次侧的PT、CT上侧）。
图1
②记录被测配电系统的变压器、负载及无功补偿柜的基本情况，填写到《谐波测试记录单》中。
简单画出被测配电系统一次线路图。
2、数据测试
在测试时先将测试仪器打开的主界面保存下来，下图是在0.4KV系统测试的主界面，使仪器满足以下要求：
设施操作规程文件编号SW-CEN-0005A0 页次3∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
1 接线图是三相接地系统，在常规的工业现场一般都是三相负载，所以测试时将测试仪器设在三相星型接法。
在测试单相负载时可以将表接成两相接地系统，一般情况下不要更改。
2 检查测试仪器的时间是否为与实际时间相同，电压等级是否一致，电流量程是否正确，如打开设备主界面正确，自己不要随意更改。
4）图表上显示的L1、L2、L3所对应的颜色为黑、红、蓝，若不一致按SETUP键，然后按Enter键进行更改，将三相的颜色设为黑、红、蓝。
3 在0.69KV系统测试时将Vnom：230V改为400V,电压等级是其它的就将该数值改为所对应系统的相电压等级。
开机主界面
若待测配电系统配有无功补偿柜或者其它电能质量治理设备，则应在无功补偿柜（其它电能质量治理设备）开、停两种状态下分别测试，并将测试数据分别命名区分保存。
①基波电流最大时测谐波频谱图和各次谐波柱状图、表格。
将测试图表打到电流谐波柱状表，按导航键将光标移动到基波电流上，在屏幕的左上角有电流值，由于负载是不断变化的，经过观察一段时间，在电流最大值的时候抓下谐波频谱图，此时基波图表会处在HOLD状态，依次将光标移动到THD、3、5、7、11、等特征性次数上抓下图表；然后按F2屏幕将切换到单相上，用电脑抓下电流图表，按F1切换到电压状态下，抓下电压的柱状图，同理按F2屏幕将切换到单相上，抓下电压图表；然后按F3切换到谐波表格上，再按F1将电压、电流谐波表格抓下来，下面是各种负载的典型图表。
设施操作规程文件编号SW-CEN-0005A0 页次4∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
基波电流最大图谐波频谱图
总谐波电流柱状图各次谐波电流柱状图
单相电流谐波柱状图单相电压谐波柱状图
设施操作规程文件编号SW-CEN-0005A0 页次5∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
总谐波电压柱状图谐波电压表格
谐波电流表格
②电压、电流波形图和分析图
1）测试时抓电压、电流的波形图和分析图，在负载变化比较大的时候多抓几个电压和电流的波形图（至少各抓5个）
2）按F1切换抓各相电压、电流波形图，（单相分析图可不抓）
3）然后按F4切换到三角型接法下，按同样的步骤抓电压的波形图及分析图和各相电压、电流的波形图。
4）若测试时电压、电流显示的范围超出屏幕显示或者显示太小，按F2调整大小，以占屏幕80%为宜，然后按F3关掉游标，如果不关游标上面的显示只是游标所在点的三相电压、电流的瞬时值。
星型接法：
设施操作规程文件编号SW-CEN-0005A0 页次6∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
电压波形图电流波形图
电压、电流波形图分析图
三角型接法：
电压波形图分析图
设施操作规程文件编号SW-CEN-0005A0 页次7∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
电压、电流波形图
③电压/电流/频率图
1）从菜单栏找到电压/电流/频率项，然后将该图表抓3到5个。
2）按F1切换到三角接法，然后将该图表抓3到5个。
星型接法三角型接法
④功率、电能暂态图和趋势图（暂态图多测，若负载变化，还应包含轻、中、满载情况）1）从菜单进入功率电能项，负载是一直处于变化状态，多测几组功率电能暂态图（不少于5组）。
2）然后将图表切换到三角接法后，按照上面的步骤多测几组功率电能暂态图（不少于5组）。
3）将图表切换回星型接法，然后按F4切换到负载趋势变化图，进行大约30分钟的时间，记录负载变化情况，（根据负载的变化情况，一般是能长时间记录最好，不能少于10分钟）
4）在记录时间到后，将有功功率、视在功率、无功功率、PF、cosφ、电压、电流等7项的
设施操作规程文件编号SW-CEN-0005A0 页次8∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
趋势图和分析图都抓下来。
功率和电能暂态图
有功功率趋势图有功功率分
设施操作规程文件编号SW-CEN-0005A0 页次9∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
视在功率趋势图视在功率分析
无功功率趋势图无功功率分析
PF趋势图 PF分析
cosφ趋势图 cosφ分析
设施操作规程文件编号SW-CEN-0005A0 页次10∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
电流趋势图电流分析
电压趋势图电压分析
⑤不平衡图
1）从菜单进入不平衡项中，抓下不平衡表格，然后按F3，切换到向量图形式，抓下电压、电流、各单相不平衡向量图（下面只列举了两个）。
不平衡表格不平衡向量图
3、数据整理及测试报告的制作
安徽赛沃电气科技股份有限公司
设施操作规程文件编号SW-CEN-0005A0 页次11∕11 标题：FLUKE电能质量分析仪操作规程生效日期2016年3月1日
①将谐波频谱图和功率电能暂态图中的数据拷入《谐波分析柱状图》中，得到电能质量汇总表。
②测试报告一般包括概述、测试结果、综合评价、推荐方案及设备、预期治理效果等。
概述包括对所测配电系统的整体描述及存在问题带来的危害；测试结果包括电能质量汇总表及主要测试数据图；综合评价是根据测试数据对所测配电系统进行全面分析，并提出问题产生的原因和建议；推荐方案及设备包括治理方案的选择，推荐设备的特点、构成及价格；预期治理效果包括功率因数和谐波滤除率等，具体数值要根据测试数据和设备配置容量来定。
（电能质量分析仪435）
编制：审核：核准：。
