1 变电所主变压器的选择
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择1. 引言1.1 引言随着电力设备技术的不断进步和电网规模的不断扩大，变电站作为电力系统的重要组成部分，发挥着至关重要的作用。
在变电站的设计中，电气主接线和主变压器的选择是至关重要的环节，直接关系到变电站的运行安全和效率。
电气主接线设计是变电站的核心之一，其设计合理与否直接影响到电网的运行质量和稳定性。
主变压器作为变电站的核心设备，起着能够调整电压、传递电能的重要作用，其选择必须科学合理，以确保变电站能够稳定、安全地运行。
本文将分别对变电站电气主接线设计和主变压器选择进行详细探讨，从设计原则、过程步骤、技术要求等方面展开论述，以期为变电站的规划和建设提供一定的参考和指导。
通过对这两个关键环节的深入研究，可以为变电站的安全运行和电网的稳定供电提供有力保障。
2. 正文2.1 变电站电气主接线设计变电站电气主接线设计是电力系统中非常重要的一环，它直接影响着整个电网的稳定性和可靠性。
在设计变电站电气主接线时需要考虑以下几个方面：需要确定主接线的额定电流。
根据变电站的负荷容量和电气设备的额定电流，确定主接线的额定电流大小，以确保主接线能够承载变电站的负荷需求。
需要选择合适的导线材料和截面。
导线的选择应考虑到导线的导电性能、抗拉强度和耐腐蚀能力等因素，以确保主接线的可靠性和安全性。
还需要设计合理的主接线布置方案。
主接线的布置应考虑到线路的长度、负荷分布、电磁干扰和故障率等因素，以减少线路的损耗和故障发生的可能性。
主接线的接地设计也是非常重要的。
良好的接地系统可以确保主接线的安全性，防止因接地不良导致的漏电、电弧等危险情况发生。
变电站电气主接线设计需要综合考虑多种因素，以确保主接线的稳定性、可靠性和安全性。
只有设计合理的主接线系统，才能保障电网的正常运行和供电可靠性。
2.2 主变压器选择主变压器是变电站电气系统中至关重要的设备，其选择将直接影响变电站的运行效率和可靠性。
主变压器选择需要考虑以下几个方面：1. 额定容量：主变压器的额定容量应根据变电站的负荷需求来确定。

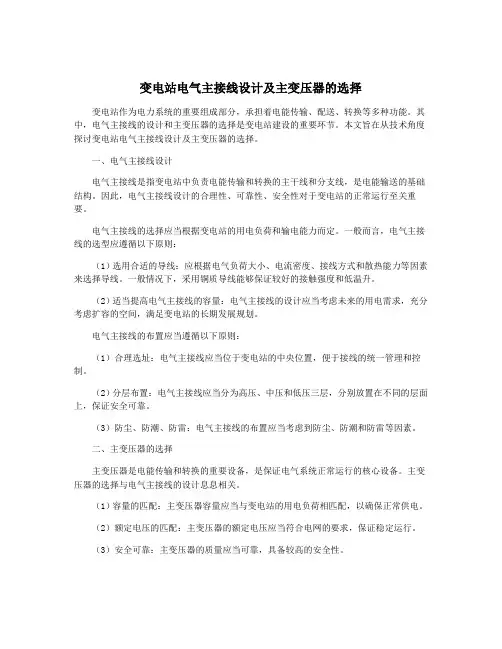

变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择变电站作为电力系统的重要组成部分，承担着电能传输、配送、转换等多种功能。
其中，电气主接线的设计和主变压器的选择是变电站建设的重要环节。
本文旨在从技术角度探讨变电站电气主接线设计及主变压器的选择。
一、电气主接线设计电气主接线是指变电站中负责电能传输和转换的主干线和分支线，是电能输送的基础结构。
因此，电气主接线设计的合理性、可靠性、安全性对于变电站的正常运行至关重要。
电气主接线的选择应当根据变电站的用电负荷和输电能力而定。
一般而言，电气主接线的选型应遵循以下原则：（1）选用合适的导线：应根据电气负荷大小、电流密度、接线方式和散热能力等因素来选择导线。
一般情况下，采用铜质导线能够保证较好的接触强度和低温升。
（2）适当提高电气主接线的容量：电气主接线的设计应当考虑未来的用电需求，充分考虑扩容的空间，满足变电站的长期发展规划。
电气主接线的布置应当遵循以下原则：（1）合理选址：电气主接线应当位于变电站的中央位置，便于接线的统一管理和控制。
（2）分层布置：电气主接线应当分为高压、中压和低压三层，分别放置在不同的层面上，保证安全可靠。
（3）防尘、防潮、防雷：电气主接线的布置应当考虑到防尘、防潮和防雷等因素。
二、主变压器的选择主变压器是电能传输和转换的重要设备，是保证电气系统正常运行的核心设备。
主变压器的选择与电气主接线的设计息息相关。
（1）容量的匹配：主变压器容量应当与变电站的用电负荷相匹配，以确保正常供电。
（2）额定电压的匹配：主变压器的额定电压应当符合电网的要求，保证稳定运行。
（3）安全可靠：主变压器的质量应当可靠，具备较高的安全性。
（2）空间布局：主变压器的布局应当考虑到散热和维护的因素，保证主变压器的正常运行。
综上所述，变电站的电气主接线设计和主变压器的选择是变电站建设的关键环节。
电气主接线的合理设计和主变压器的正确选型都能够确保变电站的安全可靠运行。
变电所主变压器台数与容量选择
变电所主变压器台数与容量选择变电站的主变压器作为变电站的核心设备，负责将高电压的电力信号转换为低电压信号，供给临近居民和工业用电。
因此，在建设变电站的过程中，主变压器的台数和容量选择是一个非常重要的问题。
本文将介绍变电所主变压器台数和容量选择的相关因素。
变电所主变压器台数选择在选择主变压器的台数时，需要考虑以下因素：1. 变电站总容量在计算变电站总容量时，需要考虑变电站的负载和峰值负荷，以及备用容量。
根据负载和峰值负荷的大小，可以计算出变电站所需要的主变压器的台数。
2. 容量与可靠性主变压器的容量需要考虑到变电站的可靠性。
通常情况下，容量越大的主变压器，其可靠性越高。
但是，当容量过大时，会带来不必要的成本和浪费。
因此，在选择主变压器时，需要考虑到变电站的负载以及备用容量，并根据实际情况合理选择主变压器的容量。
3. 负载的分布根据负载的分布情况，可以决定主变压器的台数。
如果变电站的负载分布比较均匀，那么选择少量的大容量主变压器可能会更经济实惠。
但是，如果变电站的负载分布不均匀，那么需要选择多台容量适中的主变压器，以便更好地满足变电站的需求。
4. 维护和运营成本在选择主变压器时，需要考虑到维护和运营成本。
如果选择少量的大容量主变压器，虽然可以减少设备数量和占用空间，但是维护和运营成本可能会比较高。
因此，在选择主变压器时，需要考虑到维护和运营成本，同时综合考虑其他因素，以确保经济合理。
变电所主变压器容量选择在选择主变压器的容量时，需要考虑以下因素：1. 变电站的负载和峰值负荷在计算主变压器的容量时，需要考虑变电站的负载和峰值负荷。
如果容量过小，则无法满足变电站的负载需求；如果容量过大，则可能会带来不必要的成本和浪费。
因此，在选择主变压器的容量时，需要根据变电站的实际情况进行合理计算和选择。
2. 可靠性要求主变压器的容量还需要考虑变电站的可靠性要求。
通常情况下，容量越大的主变压器可靠性越高。
如果变电站的可靠性要求较高，可以选择容量较大的主变压器。
变电所主变压器台数和容量及主接线方案的选择
变电所主变压器台数和容量及主接线方案的选择
变电所是电力系统中的一种设施，其主要功能是将高电压电力转换为低电压电力，方便输送和分配。
其中，主变压器是变电所的核心设备之一，其作用是实现变电站的电压变换和保障电力系统的稳定运行。
本文将探讨变电所主变压器台数和容量以及主接线方案的选择。
变电所主变压器的台数和容量是根据电力系统的负荷情况和运行要求确定的。
一般来说，变电所的主变压器容量应该满足系统负荷的需要，同时需要留有一定的备用容量，以应对突发负荷变化和主变压器的维修保养等情况。
1. 台数选择
变电所主变压器的台数选择应该遵循经济、可靠、安全和稳定的原则。
一般来说，同一变电所的主变压器数量不宜过多，因为多台主变压器将增加变电所的投资成本、维修难度和运行的复杂程度，同时也会增加变电所的占地面积。
2. 容量选择
二、主接线方案的选择
1. 单主变压器接线方案
单主变压器接线方案是指变电所只有一台主变压器的情况下，变电站的所有负荷都通过该主变压器进行电压变换。
这种接线方案结构简单，投资成本低，但可靠性较差。
因为如果主变压器出现故障，整个变电所将会停电。
总之，变电所主变压器台数和容量以及主接线方案的选择应该根据电力系统的负荷情况和运行要求来确定，遵循经济、可靠、安全和稳定的原则，以保障电力系统的稳定运行。
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择一、引言变电站是电力系统中重要的组成部分，主要用于电能的传输、分配和转换。
在变电站中，电气主接线的设计和主变压器的选择是非常重要的，直接关系到变电站的安全运行以及供电质量。
为了确保变电站的电气设备运行可靠、经济高效，本文将对变电站电气主接线设计及主变压器的选择进行详细介绍和分析。
1. 电气主接线的概念电气主接线是指变电站内部的主要输电线路，其作用是将进出变电站的电能进行传输和分配。
电气主接线一般包括主变压器至母线的主干线路、主母线、联络母线等。
电气主接线的设计应充分考虑供电可靠性、运行安全性以及经济性等因素。
（1）可靠性原则。
电气主接线的设计应保证供电可靠，具备一定的备用能力，以应对突发情况。
（2）安全性原则。
电气主接线的设计应符合国家标准和规范，保证运行安全，预防火灾和事故的发生。
（3）经济性原则。
电气主接线的设计应尽量减少投资，降低运行成本，同时满足电能传输的需求。
电气主接线的布置应考虑到变电站的结构、地形、运行方式等因素，保证布线简洁、紧凑。
一般情况下，电气主接线应布置在变电站的主控室或者主控地下室，方便集中监控和运维。
电气主接线的布置应充分考虑通风、绝缘、防火等要求，避免电气设备之间的相互干扰。
电气主接线的容量计算应根据变电站的负荷需求、母线电流容量、短路电流容量等参数进行综合考虑。
通常情况下，电气主接线的容量应略大于母线电流容量，以确保电能传输的稳定和可靠。
电气主接线的保护是保证变电站安全运行的重要环节，保护措施主要包括过流保护、短路保护、接地保护等。
保护设备的选择应根据具体情况,确保设备的可靠演示，提高设备的操作可靠性。
三、主变压器的选择1. 主变压器的基本要求主变压器是变电站的重要设备，其主要功能是进行电压等级的变换和电能的传输。
主变压器的选择应符合变电站建设的要求，具备可靠性高、技术先进、运行稳定、经济性好等特点。
主变压器的类型主要包括油浸式变压器、干式变压器、整流变压器等。
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择变电站电气主接线设计是变电站工程设计中的重要环节，它直接关系到变电站的运行可靠性和安全性。
主接线设计主要包括主变压器、高压开关设备、低压开关设备以及与变电站其他设备的连接。
1. 主变压器选择主变压器是变电站电气系统中的核心设备，它的选择直接关系到变电站的供电质量和效率。
主要考虑的因素包括变压器的额定容量、最大负荷、短路容量、散热方式、绕组连接方式等。
(1) 额定容量主变压器的额定容量应该根据变电站的负荷需求来确定，一般情况下，变电站的主变压器容量应该略大于最大负荷需求，以确保供电能力充足。
还要考虑变电站未来负荷增长的潜力，选择适当的额定容量。
(2) 最大负荷最大负荷是指变电站在正常运行情况下的最大负荷，一般情况下，主变压器应该能够满足变电站的最大负荷需求，以确保变电站正常稳定运行。
主变压器的短路容量直接关系到变电站的短路电流承受能力，因此在选择主变压器时，需要考虑变电站的短路容量要求，以确保主变压器能够承受变电站的短路电流。
(4) 散热方式主变压器的散热方式包括油冷式和干式，根据变电站的实际情况选择适合的散热方式。
一般来说，大容量主变压器采用油冷式，小容量主变压器采用干式。
(5) 绕组连接方式主变压器的绕组连接方式包括Y型接线和△型接线，根据变电站的负荷要求和运行方式选择适合的绕组连接方式。
2. 高压开关设备高压开关设备主要包括断路器、隔离开关、接地开关等，其选择应根据变电站的负荷特点、运行方式和安全要求进行。
(1) 断路器断路器是变电站中最重要的高压开关设备，其选择应根据变电站的负荷要求、短路容量和操作要求进行。
断路器的额定电流和短路容量应该满足变电站的要求，还要考虑断路器的操作可靠性和维护便捷性。
(2) 隔离开关隔离开关用于将高压设备与地开关分离，进行检修和维护，其选择应考虑其额定电流、分断能力和可靠性等因素。
低压断路器用于控制变电站的低压负荷，其选择应根据变电站的负荷要求、分断能力和可靠性等因素进行。
变电所变压器的选择
3.1 主变压器的选择依据确定总降压变电所和各车间变电所主变压器的容量和台数，要依据其所供的负荷容量和负荷等级来求。
对于装设一台主变压器的变电所，主变压器容量应不小于总的计算负荷，即T N S ⋅≥30S对于装设两台主变压器的变电所，每台主变压器的容量应不小于总的计算负荷的60%～70%，一般取最大值，留有一定裕量。
同时每台主变压器容量应不小于所有一、二级负荷的总和，即 T N S ⋅≥（60%～70%）30S （3-1）T N S ⋅≥()ⅡⅠ+30S (3-2)3.2 各车间变电所主变压器的选择车间变电所Ⅰ供电范围:铸钢车间、热处理车间、焊接车间、总装车间 其供电负荷统计为：取同时系数 p K ∑=0.90，q K ∑=0.95300.9*(924107412462)1965.6P =+++=ⅠKW 300.95*(1197787.510251.9)2031.48Q =+++=ⅠKvar302826.74S ==ⅠKVA 3030cos 0.70P S φ==ⅠⅠ要求功率因数达到0.90以上，则无功补偿容量可由下式求得C Q = 30P (tan 1ϕ- tan 2ϕ) （3-3）式中，tan 1ϕ—补偿前功率因数所对应的正切值 tan 2ϕ—补偿后功率因数所对应的正切值 根据式（3-3）计算车间变电所Ⅰ的无功补偿容量。
表3-1 车间变电所Ⅰ的无功功率补偿计算结果项目ϕcos计算负荷Ⅰ30P /kWⅠ30Q /kvarⅠ30S /kVA380V 侧补偿前负荷 0.70 1965.62031.48 2826.74380V 侧无功补偿容量 -1167.97 380V 侧补偿后负荷0.911965.6863.512146.91在车间变电所Ⅰ供电负荷中，有二级负荷，为保证供电可靠性，选择两台主变压器，每台供车间70%的负荷，根据式3-1，3-2有： 0.7*2146.911502.84N T S KVA ⋅==Ⅰ0.5*15000.6*13321549.2N T S KVA ⋅≥+=Ⅰ可以选择两台SC9-1600/10，联结组别为Dyn110.015*0.5*2146.9116.10T P KW ∆== 0.06*0.5*2146.9164.41var T Q K ∆≈=3.2.2 车间变电所Ⅱ主变压器的选择车间变电所Ⅱ供电范围包括锻工车间、金工车间、空压站、煤气站 其供电负荷统计为：取同时系数 p K ∑=0.90，q K ∑=0.95300.9*(424132664282)1351.8P KW =+++=Ⅱ 300.95*(532133480187.5)1265.88var Q K =+++=Ⅱ301851.97S KVA ==Ⅱ 3030cos 0.74P S φ==ⅡⅡ根据式（3-3）计算车间变电所Ⅱ的无功补偿容量。
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择随着电力系统的发展，变电站作为电力系统中重要的组成部分，起着电能转换、传输和分配的关键作用。
变电站的设计和运行对电力系统的稳定性、可靠性和经济性有着重要的影响。
电气主接线设计和主变压器的选择是变电站设计的重要内容之一。
电气主接线设计是指变电站内各个设备之间的电气连接方式的设计。
电气主接线的合理设计直接影响系统的运行效率和安全性。
在电气主接线设计中，应考虑下列因素：1. 负荷需求：根据变电站的负荷需求确定主线路的容量和数量，确保电气主接线能够满足负荷需求。
2. 线路安排：根据变电站内各个设备的位置和布置情况，确定电气主接线的走向和布置方式，尽量缩短线路长度，降低系统的电阻和电压降。
3. 电压等级：根据变电站的电压等级确定电气主接线的电压等级，确保主变压器和负荷设备的电压匹配。
5. 设备保护：在电气主接线中应考虑设备的保护需求，包括过载保护、短路保护、过电压保护等，确保设备在故障情况下能够及时切除电源，保护设备的安全运行。
主变压器是变电站的核心设备之一，负责将高电压传递到低电压，实现电压的转换。
在选择主变压器时，应考虑以下因素：3. 效率和损耗：主变压器的效率和损耗直接影响系统的运行经济性和能源的利用率。
应选择效率高、损耗低的主变压器。
4. 可靠性和安全性：主变压器的可靠性和安全性是变电站运行的关键。
应选择质量可靠、安全性能好的主变压器，确保系统的稳定运行。
5. 维护和检修：主变压器作为变电站的重要设备，需要定期维护和检修。
应选择维护方便、检修成本低的主变压器。
变电站电气主接线设计和主变压器的选择是变电站设计中的重要环节。
在设计过程中，应综合考虑负荷需求、电压等级、电流容量、设备保护等因素，确保电气主接线能够满足变电站的运行需求。
在主变压器的选择中，应考虑电压等级、负荷需求、效率和损耗、可靠性和安全性、维护和检修等因素，选择适合的主变压器，保障变电站的安全稳定运行。
变电所主变压器台数和容量及主接线方案的选择
三、变电所主变压器及主接线方案的选择3.1变电所主变压器台数的选择变压器台数应根据负荷特点和经济运行进行选择。
当符合下列条件之一时，宜装设两台及以上变压器：有大量一级或二级负荷；季节性负荷变化较大；集中负荷较大。
结合本厂的情况，考虑到二级重要负荷的供电安全可靠，故选择两台主变压器。
3.2变电所主变压器容量选择。
每台变压器的容量N T S ⋅应同时满足以下两个条件：1） 任一台变压器单独运行时，宜满足：30(0.6~0.7)N T S S ⋅=⋅2） 任一台变压器单独运行时，应满足：30(111)N T S S ⋅+≥，即满足全部一、二级负荷需求。
代入数据可得：N T S ⋅=（0.6~0.7）×1169.03=（701.42~818.32）kV A ⋅。
又考虑到本厂的气象资料（年平均气温为20C ），所选变压器的实际容量：(10.08)920N T NT S S KVA ⋅=-⋅=实也满足使用要求，同时又考虑到未来5~10年的负荷发展，初步取N T S ⋅=1000kV A ⋅ 。
考虑到安全性和可靠性的问题，确定变压器为SC3系列箱型干式变压器。
型号：SC3-1000/10 ，其主要技术指标如下表所示：（附：参考尺寸（mm ）：长：1760宽：1025高：1655 重量（kg ）：3410）3.3电气主接线的概念发电厂、变电所的一次接线是由直接用来生产、汇聚、变换、传输和分配电能的一次设备的一次设备构成的，通常又称为电气主接线。
主接线代表了发电厂（变电所）电气部分的主体结构，是电力系统网络结构的重要组成部分。
它对电气设备选择、配电装置布置、继电保护与自动装置的配置起着决定性的作用，也将直接影响系统运行的可靠性、灵活性、经济性。
因此，主接线必须综合考虑各方面因素，经技术经济比较后方可确定出正确、合理的设计方案。
3.4电气主接线设计需要考虑的问题在进行变电站电气接线设计时，需要重点考虑以下一些问题：（1）需要考虑变电所在电力系统中的位置，变电所在电力系统中的地位和作用是决定电气主接线的主要因素。
变电所主变压器的选择
变电所主变压器的选择(一)变电所主变压器台数的选择选择主变压器台数时应考虑下列原则：(1)应满足用电负荷对供电可靠性的要求。
对供有大量一级、二级负荷的变电所，应采用两台变压器，以便当一台变压器发生故障或检修时，另一台变压器能对一级、二级负荷继续供电。
对只有二级而无一级负荷的变电所，也可以只采用一台变压器，但必须在低压侧敷设与其他变电所相连的联络线作为备用电源，A TMEL代理或另有自备电源o(2)对季节性负荷或昼夜负荷变动较大，采用经济运行方式的变电所，也可考虑采用两台变压器。
(3)除上述两种情况外，一般车间变电所宜采用一台变压器。
但是负荷集中且容量相当大的变电所，虽为三级负荷，也可以采用两台或多台变压器。
(4)在确定变电所主变压器台数时，应适当考虑负荷的发展，留有一定的余地(二)变电所主变压器容量的选择1．只装一台主变压器的变电所(三)车间变电所主变压器的单台容量上限车间变电所伞变压器的羊台容量，一般不寅大于1000kV”A(或1250kv‘A)。
这一方面是受以往低压升关电器断流能力和短路稳定度要求的限制；另一方面是考虑到可以使变压器更接近于车间负荷中心，以减少低压配电线路的电能损耗、电压损耗和有色金属消耗量。
现在我国已能生产一些断流能力更大和短路稳定度更好的新型低压开关电器如DW15型、ME型等低压断路器及其他电器，因此，如车间负荷容量较大、负荷集中民运行合理时，也可以选用单台容量为1250—2000kv．A的配电变压器，这样可减少主变压器台数及高压开关电器和电缆等。
对装设在二层以卜的电力变压器，A TMEL代理商应考虑其垂直与水平运输对通道及楼板荷载的影响。
采用于式变压器时，其容量不宜大于630Lv．A(四)适当考虑负荷的发展应适当考虑今后5—10年电力负荷的增长较小，更宜留有较大的裕量。
干式变压器的过负荷能力必须指出：变电所主变压器台数和容量的最后确定，应结合主接线方案，经技术经济比较择优而定。
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择变电站是将高压电能通过变压器变成低压电能供给用户使用的重要环节，其电气主接线设计及主变压器的选择对于变电站的运行效果和稳定性有着重要影响。
以下将从变电站电气主接线的设计原则和主变压器的选择两方面进行阐述。
1. 安全性原则：保证电气设备在正常运行和故障情况下的安全可靠性。
在设计中要考虑电气主接线与其他设备的安全间隔，确保电弧、短路等故障不会对其他设备造成影响。
2. 经济性原则：在保证安全可靠的前提下，尽可能减少成本。
通过合理的电气主接线设计，能够减少用电线缆的使用量，降低线缆成本。
3. 可维护性原则：电气主接线应设计成易于维护和检修的结构，便于故障排除和维修。
4. 功率因数原则：电气主接线要考虑到负荷变动时的功率因数影响，避免造成低功率因数对电网的影响。
5. 灵活性原则：电气主接线应考虑到变电站扩容和设备更新的需要，预留足够的接头和空间，以利于后续的改造和更新。
二、主变压器的选择1. 功率选择：根据变电站的负荷情况和发展规模综合考虑，选择适宜的主变压器容量，以满足变电站正常运行和扩容的需求。
2. 技术参数选择：主变压器的技术参数包括额定容量、额定电压、短路阻抗等，根据所在电网的要求和供电负荷的特点进行选择。
3. 厂家可靠性选择：选择具有良好信誉、质量可靠的变压器厂家，以确保主变压器的性能和使用寿命。
4. 经济性选择：综合考虑主变压器的购置费用、运行费用和维护费用等因素，选择经济性最佳的主变压器。
5. 环境适应性选择：根据变电站所在地的气候条件和环境要求，选择能够适应当地环境的主变压器。
总结：变电站电气主接线设计及主变压器的选择是变电站建设中的重要环节。
在设计中要遵循安全、经济、可维护、功率因数和灵活性原则，选择合适的主变压器容量和技术参数，并考虑厂家可靠性、经济性和环境适应性因素，以确保变电站的稳定运行和经济效益。
变电站电气主接线设计及主变压器的选择
变电站电气主接线设计及主变压器的选择变电站是电力系统中重要的组成部分，其电气主接线设计和主变压器的选择对于电力系统的安全稳定运行至关重要。
本文将结合实际情况，对变电站电气主接线设计和主变压器的选择进行详细介绍。
一、电气主接线设计1.变电站电气主接线概述电气主接线是指连接主变压器、主断路器、母线等重要设备的电气连接线路，其设计必须充分考虑变电站的安全可靠运行。
电气主接线的设计应符合相关国家标准和规范，严格执行设计规程和要求。
2.电气主接线的选址和敷设电气主接线应选址在地势较高、通风良好的地方，避免受到洪涝、地震等自然灾害的影响。
电气主接线的敷设应考虑到施工和日常维护的便利性，避免交叉敷设、受潮等问题的发生。
电气主接线截面的选择应根据电流负荷、电缆长度、环境温度等因素进行计算，保证电气主接线的安全可靠运行。
在选用电缆作为电气主接线时，应特别重视电缆选择、接头制作和铺设等工艺要求。
4.电气主接线的保护措施为了保证电气主接线系统的安全运行，应设置合适的保护装置，包括过载保护、短路保护、接地保护等。
保护装置的选择应考虑到系统的可靠性、灵敏度和速度等因素。
5.电气主接线的可靠性和备用性电气主接线系统应具有良好的可靠性和备用性，一旦出现故障，能够快速切换备用线路，保证变电站的连续供电。
二、主变压器的选择1.主变压器的类型根据变电站的实际需求，主变压器可以选择油浸式、干式或者气体绝缘式主变压器。
在选择主变压器类型时，应考虑到变电站的环境条件、负荷特性、安全要求等方面的因素。
2.主变压器的额定容量主变压器的额定容量应根据变电站的负荷需求和未来的发展规划来确定。
在选择主变压器额定容量时，应充分考虑经济性、可靠性和安全性。
3.主变压器的制造厂家主变压器是变电站的重要设备，其制造厂家的选择直接影响到变电站的安全可靠运行。
应选择具有良好生产制造能力和服务保障的厂家，并严格执行相关标准和规范。
4.主变压器的绝缘结构主变压器的绝缘结构是影响其运行性能和寿命的重要因素。
变电站变压器的选择
变电站变压器的选择1.1 引言在发电厂和变电站中，用来向电力系统或用户输送功率的变压器，称为主变压器；用于两种电压等级之间交换功率的变压器，称为联络变压器；只供本所（厂）用的变压器，称为站（所）用变压器或自用变压器。
本章是对变电站主变压器以及站用变压器的选择。
1.2 主变压器的选择原则1、主变容量一般按变电所建成后5～10年的规划负荷来进行选择，并适当考虑远期10～20年的负荷发展。
2、根据变电所所带负荷的性质和电网结构来确定主变的容量。
对于有重要负荷的变电所，应考虑一台主变停运时，其余变压器容量在计及过负荷能力后的允许时间内，保证用户的Ⅰ级和Ⅱ级负荷，对于一般变电所，当一台主变停运时，其他变压器容量应能保证全部负荷的70%～80%。
3、为了保证供电可靠性，变电所一般装设两台主变，有条件的应考虑设三台主变的可能性。
1.1.1 主变压器台数的选择1、对大城市郊区的一次变电所，在中、低压侧已构成环网的情况下，变电所以装设两台主变压器为宜。
2、对地区性孤立的一次变电所或大型工业专用变电所，在设计时应考虑装设三台主变压器的可能性。
3、对于规划只装设两台主变压器的变电所，以便负荷发展时，更换变压器的容量。
1.1.2、主变压器容量的选择1、根据设计原始资料所提供的变电站负荷表可以得出变电站最高负荷负荷。
2、主变容量的确定应根据电力系统5～10年的发展规划进行选择，因此，为了确定合理的变压器容量，必须尽可能把5～10年负荷发展规划做得正确，这是最根本3、变压器的最大负荷按下式确定为：PM≧K0∑P式中PM——变电所最大负荷；K0——负荷同时系数；∑P——按负荷等级统计的综合用电负荷。
4、如果变压器容量按条件Se≧∑PM选出，那么，当曲线的尖峰负荷只占很短时间（0.5～1h）时，则变压器长时间工作在欠载状态下，从而增大了变压器的安装容量。
在多数情况下，把变压器的额定容量选择到接近于较长运行时间的最大负荷较为有利，同时考虑充分利用变压器在正常情况下的过负荷能力。
各用电单位变压器台数及容量的选择
各用电单位变压器台数及容量的选择1.变电所1变压器台数及容量的选择(1) 由负荷统计表可知变电所1的总计算负荷P ∑=1029.6kw, Q ∑= 1204.632kvar(2) 变电所1的无功补偿（根据要求功率因数提高到0.9以上） 无功补偿容量试取C Q =800kvar补偿以后：Q ∑0.93 =1204.632-800=404.632kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.93>0.9此时=∑S 22)(C Q Q -∑+∑P=1106.25KV A(3)变电所1的变压器选择由于用电单位及车间均属于二级负荷且变电所1的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。
故每台变压器分担总负荷容量的70%。
1NT S=0.7*=∑S 0.7*1106.25=774.375KV A所以根据容量的要求，选定变电所1变压器型号为SL7-1000/10，各参数如下：空载损耗=∆P 0 1.8KW 负载损耗=∆P k 11.6KW 阻抗电压=%K U 4.5 空载电流=%0I 1.1(4) 计算每台变压器功率损耗（n=1）S=121S =553.125KV A=∆P T 0.015*S=0.015*553.125=8.29KW T Q ∆= 0.06*S=0.06*553.125=33.188kvar2.变电所2变压器台数及容量的选择(1)由负荷统计表可知变电所1的总计算负荷P ∑=897.813kw, Q ∑= 968.04kvar(2) 变电所2的无功补偿（根据要求功率因数提高到0.9以上） 无功补偿容量试取C Q =800kvar补偿以后：Q ∑= 968.04-800=168.04kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.98>0.9此时=∑S 22)(C Q Q -∑+∑P=907.9KV A(3)变电所2的变压器选择由于用电单位及车间均属于二级负荷且变电所2的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。
主变压器的选择
发电厂变电所主变压器的选择一、主变压器容量、台数的确定原则一、主变压器容量、台数的确定原则发电厂主变压器容量、台数的原则发电厂主变压器容量、台数的原则二、变压器型式的选择原则二、变压器型式的选择原则相数的确定相数的确定绕组数的确定绕组数的确定调压方式的确定调压方式的确定绕组接线组别的确定绕组接线组别的确定冷却方式的确定主变压器容量和台数的确定主变压器容量、台数直接影响主接线的的形式和配电装置的结构。
它的确定应综合各种因素进行分析，做出合理的选择。
1、具有发电机电压母线接线的主变压器容量、台数的确定（1）当发电机电压母线上负荷最小时能将发电机电压母线上的剩余有功和无功容量送入系统。
（2）当接在发电机电压母线上最大一台发电机组停用时，主变压器应能从系统中倒送功率。
（3）根据系统经济运行的要求而限制本厂输出功率时，能供给发电机电压的最大负荷。
（4）发电机电压母线与系统连接的变压器一般为两台。
对小型发电厂，接在发电机电压母线上的主变压器宜设置一台。
对装设两台或以上主变压器的发电厂，当其中容量最大的一台因故退出运行时，其它主变压器在允许正常过负荷范围内，应能输送母线剩余功率的70%以上。
2、单元接线的主变压器容量的确定单元接线时变压器容量应按发电机的额定容量扣除本机组的厂用负荷后留有10%的裕度来确定。
采用扩大单元时，应尽可能采用分裂绕组变压器，其容量亦应等于按上述（1）或（2）算出的两台发电机容量之和。
连接两种升高电压母线的联络变的容量确定原则①在各种不同运行方式下网络间的功率交换。
②联络变容量一般不应小于接在两种电压母线上最大一台机组的容量。
③联络变为了布置和引线方便通常只选一台在中性点接地方式允许的条件下以选自耦变压器为宜。
1. 1.、主变压器容量的确定1、主变压器容量一般按变电所建成后5-10年的规划负荷选择，并适当考虑到远期10-20年的负荷发展。
对于城郊变电所，主变压器容量应与城市规划相结合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 变电所主变压器的选择
根据工厂的负荷性质和电源情况，工厂变电所的主变压器可有下列两种方案： 1.1 装设一台主变压器 型式采用S9，而容量根据式S N.T ≥S ’30，一般取
S 30=(0.85~0.9)S ’30(1)=(629.9~667)kV A ，
因此选一台S9-800/10型低损耗配电变压器。
至于工厂二级负荷的备用电源，由与邻近单位相联的高压联络线来承担。
1.2 装设两台主变压器 型号亦采用S9，二每台容量按式SN*T ≈(0.6-0.7)S30和S N.T ≥S30(Ⅰ+Ⅱ)，即S N.T ≈（0.6-0.7）×741.1kVA=（444.7-518.8）kVA ≥S30(Ⅰ+Ⅱ)
因此选两台S9-630/10型低损耗配电变压器。
工厂二级负荷的备用电源亦由与邻近单位相联的高压联络线来承担。
主变压器的联结组别均采用Dyn11
2变电所主结线方案的选择 按上面考虑的两种主变压器的方案可设计下列两种主结线方案：
2.1装设一台主变压器的主结线方案 如图1所示 2.2装设两台主变压器的主结线方案 如图2所示
图1装设一台主变压器的主接线方案
图2装设两台主变压器的主接线方案。
