《智能防盗报警系统》PPT课件

《智能防盗报警系统》PPT课件

感谢下 载
5.2 系统软件调试
本系统的软件系统比较大,软件调试也比较复杂。 在调试过程中,我采用Keil uVision2软件来调试 所编的程序,用于发现和更正程序中的语法差错 和逻辑差错。当确认程序没问题时,通过直接将 程序下载到单片机来调试,采取了自上而下的调 试方法,既单独调试好每个模块,然后再连接成 一个完整的系统调试。不过在我们软件调试过程 中我们主要进行的还是检测语法错误以及程序的 逻辑结构错误。
第二章 系统设计原理框图
信号检测电路
电源设计
软件流程图及拨号程序
3.1 硬件电路 硬件电路
软件设计
我们的目标是,当检测到有人闯入时就由P3.7口输出高低电平间隔1S的脉冲 信号去驱动声光报警电路,产生声光报警。这可通过使P3.7口每隔1S取反一 次实现。而1S时间可通过让定时器T0(工作于定时方式1)重复定时100ms十 次实现。用工作寄存器R1作循环计数器,初值为10(0AH)。采用中断方式编 程,整个软件由主程序和中断服务程序两部分构成。
5.3 软硬件联调
将调试好的程序写入单片机,然后接通电源使电 路板正常工作,观察电路板是否能够完成信号音 判别、自动拨号、语音报警和声光报警等功能。 如果能够实现相应的功能,说明硬件电路和程序 调试成功;如果不能实现相应功能,则须对硬件 电路或程序进行修改,直到能够完成相应的功能, 调试才算成功。
图3 中断现场
YES
NO
2、中断服务程序。主要功能是判断定时1S是否完成,从而决定是否对P3.7口取反。其程序流程图如图3所示。
程序清单如下:
ORG 0060H
BJ:PUSH Acc
;现场保护
PUSH PSW
MOV TH0,#3CH ;重设定时初值

最新智能小区防盗报警系统设计(精品课件)

最新智能小区防盗报警系统设计(精品课件)

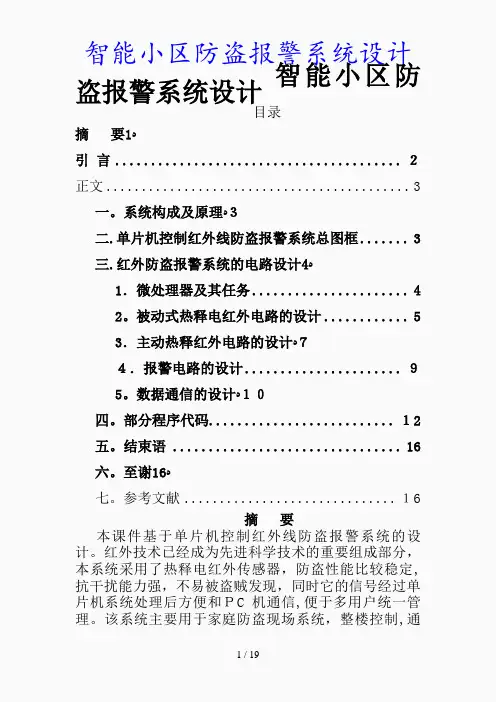

智能小区防盗报警系统设计智能小区防盗报警系统设计目录摘要ﻩ1引言........................................ 2正文. (3)一。

系统构成及原理ﻩ3二.单片机控制红外线防盗报警系统总图框 (3)三.红外防盗报警系统的电路设计ﻩ41.微处理器及其任务 (4)2。

被动式热释电红外电路的设计 (5)3.主动热释红外电路的设计ﻩ74.报警电路的设计...................... 95。

数据通信的设计ﻩ10四。

部分程序代码.......................... 12五。

结束语 .. (16)六。

至谢ﻩ16七。

参考文献.............................. 16摘要本课件基于单片机控制红外线防盗报警系统的设计。

红外技术已经成为先进科学技术的重要组成部分,本系统采用了热释电红外传感器,防盗性能比较稳定,抗干扰能力强,不易被盗贼发现,同时它的信号经过单片机系统处理后方便和PC机通信,便于多用户统一管理。

该系统主要用于家庭防盗现场系统,整楼控制,通讯系统及小区总控报警通讯系统组成,本设计包括硬件和软件设计两个部分,硬件部分包括单片机控制电路、热释红外电路、报警电路、数据通信等部分组成。

系统程序可以划分为以下几个模块:被动式红外感应电路的识别程序、红外编码程序、红接收程序、报警程序、串行通信程序等几个部分.处理器采用51系列单片机AT89C51,整个系统是在系统软件控制下工作的.关键词红外光;热释电;声光报警;监控系统AbstractThis courseware based MCUinfrared bur glar alarm system. Advanced infrared technology has become an important part of science and technology, the system uses a pyroelectric infraredse nsor, anti—theft performance isrelatively stable, anti-interference ability,thieves cannot easilybe found,while its signal iseasilytreated with SCM System and PC- communication,to facilitate the unified management of multiple users。

防盗报警系统ppt课件

防盗报警系统ppt课件

模拟测试
模拟入侵行为,测试探测器是否能够准确监 测到并触发报警。
联动测试
测试报警主机与其他安防设备(如摄像头、 门禁等)的联动功能是否正常。
2024/1/25
问题排查
如果在调试过程中发现问题,要逐一排查并 解决,确保系统正常运行。
20
05
CATALOGUE
防盗报警系统应用案例分析
2024/1/25
4
发展历程及现状
2024/1/25
早期阶段
以简单的机械式报警装置为主, 如门窗上的报警铃。
中期阶段
电子技术的发展推动了防盗报警 系统的进步,出现了电子式报警 装置。
5
发展历程及现状
• 当前阶段:随着计算机、通信和人工智能技术的发展,防 盗报警系统实现了智能化、网络化。
2024/1/25
6
发展历程及现状
物联网技术融合
实现防盗报警系统与智能家居、智能安防等系统的互联互通,提 升整体安全性。
多模态生物识别技术
结合人脸识别、指纹识别、虹膜识别等,提高身份识别准确性和 便捷性。
26
行业法规政策影响分析
政策法规推动
政府加大对公共安全领域的投入,推动防盗报警 系统的普及和应用。
标准规范制定
行业组织制定相关标准和规范,促进防盗报警系 统的规范化发展。
21
家庭防盗报警系统案例
案例一
案例三
智能门锁与报警系统联动,实现远程 监控和报警功能,保障家庭安全。
结合智能家居系统,实现家庭防盗报 警系统的智能化管理和控制。
案例二
采用无线传感器网络技术,构建家庭 防盗报警系统,实现全面覆盖和实时 监测。
2024/1/25
22

智能安防系统PPT课件PPT27页

智能安防系统PPT课件PPT27页
12
第13页,共27页。
系统原理
电子围栏是目前最先进的周界 防盗报警系统,电子围栏是一种主 动入侵防越围栏,对入侵企图做出 反击,击退入侵者,延迟入侵时间, 并且不威胁人的性命 。
13
第14页,共27页。
系统原理
14
第15页,共27页。
周界报警系统特点:
特点1
新概念的周界报警系统和阻挡 相结合
系统功能
实时视频探测
实时视频监视
实时图像显示
视频入侵报警功能
系统 功能
10
第11页,共27页。
应用领域
房地产
厂区
连锁店
11
第12页,共27页。
系统原理
周界报警系统:
在防护区域的边界利用电子围栏、红外对射、门磁、红外感应等技术形成一道可见的或不可见的“防护 墙”,若当有人通过或欲通过时,相应的探测器即会发出报警信号送至安保值班室或控制中心的报警控制主 机,同时发出声光报警、显示报警位置。
19
第20页,共27页。
道闸
中距离读卡机
道闸又称挡车器,是专门用于道 路上限制机动车行驶的通道出入 口管理设备 ,用于管理车辆的出 入。
机器内部含控制电路,无需连接 电脑便可实现控制功能,当读到 有效卡时会给道闸一个起杆信号
车牌识别
将车牌识别设备安装于出入口, 记录车辆的牌照号码、出入时 间,并与自动门、栏杆机的控 制设备结合,实现车辆的自动 管理
云控站制站
历史数据服务器
工程师站
操作站
操作站
控制站
第三方接口
视频监控系统
门禁管理系统
局域网
停车场出入管理系统
周界报警系统
巡更系统
路由器

家居智能安防系统PPT课件精选全文

家居智能安防系统PPT课件精选全文
红外线传感器包括光学系统、检测元件和转换电路。光学系统 按结构不同可分为透射式和反射式两类。检测元件按工作原理可分 为热敏检测元件和光电检测元件。热敏元件应用最多的是热敏电阻。 热敏电阻受到红外线辐射时温度升高,电阻发生变化,通过转换电 路变成电信号输出。光电检测元件常用的是光敏元件,通常由硫化 铅、硒化铅、砷化铟、砷化锑、碲镉汞三元合金、锗及硅掺杂等材 料制成。
一旦入侵人进入探测区域内,人体红外辐射通过部分镜而聚焦,从 而被热释电元接收,但是两片热释电元接收到的热量不同,热释电也不 同,不能抵消,经信号处理而报警。
多视场的获得,一是多法线小镜而组成的反光聚焦,聚光到传感器 上称之为反射式光学系统。另一种是透射式光学系统,是多面组合一起 的透镜-菲涅尔透镜,通过菲涅尔透镜聚焦在红外传感器上。
6
5
2
R11 10K
VD1 1N4001
R12 100K
4
8
R13
100K
IC2B LM358
7
2024/8/20
11
报警延时电路
家居智能安防系统
开机延时电路
C5
22u/16v R9 100K
R10 10K
6
5
2
R11 10K
VD1 1N4001
R12 100K
4
8
R13
100K
IC2B LM358
7
VT3 8050
C8
47u/16v
R20 560K
VD4 IN4001
2024/8/20
12
12V电源电路
T
家居智能安防系统
+12 U
C10 470uF
C11
D
C9

家庭智能防盗报警系统的设计PPT课件

家庭智能防盗报警系统的设计PPT课件

2020/2/23
16
本文结论
通过系统的设计和实现,可得到如下结论:
1. 该系统功能比较符合实际需要,能对家庭安全进行有效的 检测。
2. 通过已普及STC89C51单片机和成熟TC35i模块,保证了数 据传输的准确性和实时性,系统采用的功能模块性价比高, 成本较低,可用于大面积推广。
3. 该系统结构简单、安装方便、操作简单,可适用于各种类 型的住宅和人群。
烟雾传感器是无线离子式烟雾传感,这是一种技术先进,工作 稳定可靠的传感器。它在内外电离室里面有放射源,一旦有烟 雾窜逃外电离室,干扰了带电粒子的正常运动,电流、电压就 有所改变,破坏了内外电离室之间的平衡,就会产生信号。
无线门磁传感器用来监控门窗的开关状态,当门窗不管何种原 因被打开后,无线门磁传感器立即发射特定的无线电波,远距 离向主机报警。无线门磁的无线报警信号在开阔地能传输200 米,在一般住宅中能传输20米。
2020/2/23
3
系统结构及工作原理
本系统的结构如图1所示。系统由安全监测 报警终端,GSM无线网络和监控中心三部 分组成。安全监测报警终端通过传感器检 测安全指标,利用GSM无线网络进行实时 的数据传输,将报警信息发送给手机用户。 另一方面,手机用户可以向安全监测报警 终端发送查询和控制短信命令,安全监测 报警终端收到命令后,将根据命令要求返 回当前的状态信息给手机用户或实现相应 的操作,如打开排风扇、关闭除湿机等。
2020/2/23
14
PDU数据包格式
1. 发送PDU数据包格式
SMSC PDUTYPE MR DA PID DCS VP UDL UD
2. 接收PDU数据包格式
SMSC PDUTYPE OA PID DCS SCTS UDL UD

家居智能安防系统PPT课件

家居智能安防系统PPT课件
家居安防系统是指通过各种报警探测器、 报警主机、摄像机、读卡器、门禁控制器、接 警中心及其它安防设备为住宅提供入侵报警系 统服务都一个综合性系统。包含了三大子系统: 闭路监控电视子系统、门禁子系统、入侵报警 子系统。另外需要说明的是一个好的家庭安防 系统是需要一个综合型的接警中心。
2020/3/28
7
VT3 8050
C8
47u/16v
R20 560K
VD4 IN4001
2020/3/28
12
12V电源电路
T
家居智能安防系统
+12 U
C10 470uF
C11
D
C9
0.1u
47u
2020/3/28
13
家居智能安防系统
红外线探测报警器的总体设计
红外探测报警器系统的结构
2020/3/28
14
家居智能安防系统
6
5
2
R11 10K
VD1 1N4001
R12 100K
4
8
R13
100K
IC2B LM358
7
2020/3/28
11
报警延时电路
家居智能安防系统
开机延时电路
C5
22u/16v R9 100K
R10 10K
6
5
2
R11 10K
VD1 1N4001
R12 100K
4
8
R13
100K
IC2B LM358
2020/3/28
10
家居能安防系统
信号放大电路
电压比较器
C1 47u/16v
R5
R3
C2
100K
1K

报警系统PPT课件

报警系统PPT课件
三、基础问题解释
安保系统
1、主动红外探测器的工作原理? 主动红外探测器由红外发射器和红外接收器组成。红外发射
器发射一束或多数经过调制过的红外光线投向红外接收器。发射 器与接收器之间没有遮挡物时,探测器不会报警。有物体遮挡时, 接收器输出信号发生变化,探测器报警。
2、被动红外探测器工作原理? 被动红外探测器中有2个关键性元件,一个是菲涅尔透镜,另 一个是热释电传感器。自然界中任何高于绝对温度(-273o)的 物体都会产生红外辐射,不同温度的物体释放的红外能量波长也 不同。人体有恒定的体温,与周围环境温度存在差别。当人体移 动时,这种差别的变化通过菲涅尔透镜被热释电传感器检测到, 从而输出报警信号。

红外 线发
物体
收一
接收
译码
记忆
报警
体化
收 电路
反射式红外防盗报警装置组成框图
安保系统
3.被动式红外线报警装置:被动式红外线报警装置采用热释 红外线传感器作探测器,它对人体辐射的红外线非常敏感,配上 一个菲涅耳透镜作为探头,探测中心波长约为9~10μm的人体 发射的红外线信号,经放大和滤波后由电平比较器把它与基准电 平进行比较。当输出的电信号幅值达到一定值时,比较器输出控 制电压驱动记忆电路和报警电路而发出报警。其组成框图如图所 示。
把电磁式探测器的干簧管装于被监视房门或窗门的门框边上, 把永久磁铁装在门扇边上。关门后两者的距离应小于或等于1cm, 这样就能保证干簧管能在磁铁作用下接通,当门打开后,干簧管 会断开。这种电磁式探测器通常用作门的防盗探测器,故也称门 磁开关。
利用门磁开关构成的防盗报警装置组成框图如图所示。
2、主动红外线探测报警装置
物体
菲涅耳 透镜
红外线 传感器

中控门锁和防盗报警系统PPT课件

中控门锁和防盗报警系统PPT课件

电动控制中央门锁控制电路
二、气动控制中央门锁:
气动控制中央门锁利用发动机真空或电动双向 空气压力泵产生压力和真空,通过膜盒接到的真空 或正向压力使膜片往返运动,带动门锁的开关动作 完成锁止或打开车门锁的过程。
双压力泵式中央门锁是一个独立的控制系统, 由机械部分、空气管路和电路三部分组成。
工作原理:
(3)电动锁
系统共设置了五把电动锁,分别控制四个 车门和行李厢。电动锁均采用永磁可逆电动 机,电动机上带有安全防护离合器的蜗轮蜗 杆机构,它具有体积小、耗电少、动作迅速 和避免卡死等优点。
电动锁(续上)
驾驶员车门的门锁为“五线锁”,其中有两根线 为电动机电源线,三根线为微动开关的信号线。其 余的四个门锁均只有电源线。五线电动锁可通过内 部的微动开关触点的动作将车门的开关状态以电信 号的形式反馈给控制器,控制器以此信号去控制其 余的联动电动锁。使其与发出信号的电动锁同步动 作,即同时开启四个车门及行李厢或同时锁止四个 车门及行李厢。
白色:
点火开关Acc或ON(正极信号)
橙色:
刹车灯开关(正极信号)
遥控防盗器接线(3)
六条接中央门锁控制线
中央门锁负极控制:
橙色、橙黑色:
剪断
黄色、黄黑色:
接负极
白色、白黑色:
接中央门锁开、关信号(负极输出)
六条接中央门锁控制线(续上)
中央门锁正极控制:
橙色、橙黑色:
剪断
黄色、黄黑色:
才介入到发动机电子控制系统中的,因此只有使用 被装于汽车上的防盗器ECU匹配过并认可的车钥匙, 才能安全起动发动机。
3、防盗器的识别码与密码
防盗器ECU有一个14位字符的识别码和一个4 位数的密码。新车的密码在该车的钥匙牌上,如果 丢失,通过大众专用阅读仪V.A.G1552或1551,输 入地址码25后,可从仪器上读取14位字符的识别码。 通过此号码,可由上海大众查到密码。

小区智能联网报 警方案ppt(共10张PPT)

小区智能联网报 警方案ppt(共10张PPT)
7
联网报警平台方案二
通过具有图解报警的主机获取现场图像,提高警报的真实性与准确性利用 现场图片来判断当时警情的种类,合理安排警力的出动,不因为误报到 现场,从而将误报控制在最小的范围内,并且留下了图象证据,平台软 硬件兼容方案一的报警主机
多种触发报警、拍摄方式——传感器触发
报警平台服务器
各种传感器触发后,图象发到服务器 服务器以彩信的方式传送到用户手机上
使用方便快捷 主机设有专用设防/撤防按键,一键操作,简单方便。
多重安全保护 可设置多达3~5个告警手机号码,语音/短信等多种告警模式。
联网报警平台方案一
警情现场
接警主机
接警中心接显警示电看脑板
通信网络
传感器
报警主机
报警平台示警情况 保安室
产品展示
报警电话机
接警中心主机
接警中心显示看板
各种传感器
通过具有图解报警的主机获取现场图像,提高警报的真实性与准确性利用现场图片来判1断10当报时警警中情的种类,合理安排警力的出动,不因 为误报到现场,从而将误报控制在最小的范围内,并且留下了图象证据,平台软硬件兼容方心案一的报警主机
当系统处于设防状态,门窗一旦开启,主机立即通过语音或短信通知客户知晓。 通过具有图解报警的主机获取现场图像,提高警报的真实性与准确性利用现场图片来判断当时警情的种类,合理安排警力的出动,不因 为误报到现场,从而将误报控制在最小的范围内,并且留下了图象证据,平台软硬件兼容方案一的报警主机
物业管理
中心
6
安全防范功能实现过程
8大功能,全方位为您打造高科技安全居所 通过具有图解报警的主机获取现场图像,提高警报的真实性与准确性利用现场图片来判断当时警情的种类,合理安排警力的出动,不因 为误报到现场,从而将误报控制在最小的范围内,并且留下了图象证据,平台软硬件兼容方案一的报警主机 通过具有图解报警的主机获取现场图像,提高警报的真实性与准确性利用现场图片来判断当时警情的种类,合理安排警力的出动,不因 为误报到现场,从而将误报控制在最小的范围内,并且留下了图象证据,平台软硬件兼容方案一的报警主机 多种触发报警、拍摄方式——传感器触发 通过具有图解报警的主机获取现场图像,提高警报的真实性与准确性利用现场图片来判断当时警情的种类,合理安排警力的出动,不因 为误报到现场,从而将误报控制在最小的范围内,并且留下了图象证据,平台软硬件兼容方案一的报警主机 各种传感器触发后,图象发到服务器 通过具有图解报警的主机获取现场图像,提高警报的真实性与准确性利用现场图片来判断当时警情的种类,合理安排警力的出动,不因 为误报到现场,从而将误报控制在最小的范围内,并且留下了图象证据,平台软硬件兼容方案一的报警主机 8大功能,全方位为您打造高科技安全居所 当系统处于设防状态,门窗一旦开启,主机立即通过语音或短信通知客户知晓。 8大功能,全方位为您打造高科技安全居所 8大功能,全方位为您打造高科技安全居所 当系统处于设防状态,门窗一旦开启,主机立即通过语音或短信通知客户知晓。 主机搭配不同的配件,可实现8大功能,全方位为您打造高科技的安全居所。 通过具有图解报警的主机获取现场图像,提高警报的真实性与准确性利用现场图片来判断当时警情的种类,合理安排警力的出动,不因 为误报到现场,从而将误报控制在最小的范围内,并且留下了图象证据,平台软硬件兼容方案一的报警主机 各种传感器触发后,图象发到服务器
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

整理课件
13
• 5.1.2 自动报警电路调试
• 测试突发拨号方式时,通过示波器能够观察到
MT8880送出的双音频信号。接下来是对信号音的 检测,首先用函数发生器模拟电话拨号音,利用 编程器设置MT8880为CP模式,相应代码执行后, 通过示波器可以观察到在MT8880的CP脚出现了 方波,此时便可以通过单片机计数判断出信号音 的类型。对于语音报警电路,可在ISD1420输出 端接一个扬声器,看扬声器能否播放录音,如果 能则说明电路没有问题。
整理课件
16
• 结论 • 本论文完成了软硬件主要功能模块的设计,为进一步设计开发功能扩展打下了良好的基础。性能好,
工作稳定,非常适合防盗报警领域!由于时间关系和水平有限,设计中存在着一些缺陷和不足,还 有待于在今后的进一步设计中不断完善。
• 当然防盗报警系统的开发是一个实践应用性很强的课题,要使其产品化,能够经受住实际应用的严
;等待定时100ms完成
整理课件
10
• 1S到吗?
• P3.7取反
• 中断返回
• 保护现场
• 图3 中断服务程序流程图
• 重设定时初值
• 恢复现场
• YES
• NO
• 2、中断服务程序。主要功能是判断定时1S是否完成,从而决定是否对P3.7口取反。其程序流程图如图3所示。

程序清单如下:

ORG 0060H
;中断返回

END
整理课件
11
4.1 热释电红外探测器基本原理
整理课件
12
• 5.1.1 探测器电路调试
• 防盗探测器电路设计中以红外探测器部分为主,
设计的重点在红外专用芯片BISS0001的应用。热 释电红外传探测器的优点是仅对人体运动敏感, 对其他运动不敏感。缺点是易受冷热气流的影响, 尤其是当环境温度接近人体的温度时,误报率极 高。因此,合理调节输出延迟时间Tx和触发封锁 时间Ti非常重要,适当改变Tx与Ti,即调整人 R1,C1,R2,C2,使探测器有充分的时间区分变化的 温差,从而达到准确测量的目的。
智能防盗报警系统 制作者:杨威
指导老师:李建明
整理课件
1
目录
• 第1章 绪论 • 第2章 系统设计方案 • 第3章 单片机控制红外线防盗报警器 • 第4章 防盗探测器电路设计 • 第5章 系统调试 • 结论 • 致谢
整理课件
2
第一章 绪论
• 国内外研究概况
智能小区智能化住宅的基本含义中扩展和延伸出来的, 小区管理最为重要的内容之一是确保住宅,住户安全。所 以说,现代居住的格局,邻里之间的来往越来越少,家庭 生活的隐蔽性,封闭性越来越强。所以说小区的安防系统 和智能管理系统是现代化小区管理不可缺少的有机组成部 分。考虑设备成本与集中管理的需要,可将周界报警探测 系统,住宅联网报警系统加以集成和综合,构成综合防范 体系。由此,居民住宅应当设置安全防范报警系统,对火 宅,盗窃,入室抢劫等坐到早发现,早报警,通过社会力 量和科技手段来提高家庭抵御各种意外情况的能力。
整理课件
3
第二章 系统设计原理框图
整理课件

4
信号检测电路
整理课件
5
电源设计
整理课件
6
软件流程图及拨号程序
整理课件
7
3.1 硬件电路 硬件电路
整理课件
8
软件设计
• 我们的目标是,当检测到有人闯入时就由
P3.7口输出高低电平间隔1S的脉冲信号去 驱动声光报警电路,产生声光报警。这可
通过使P3.7口每隔1S取反一次实现。而1S 时间可通过让定时器T0(工作于定时方式1) 重复定时100ms十次实现。用工作寄存器 R1作循环计数器,初值为10(0AH)。采 用中断方式编程,整个软件由主程序和中 断服务程序两部分构成。

MOV TH0,#3CH ;设置定时100m

s初值

MOV TL0,#0B0H

SETB EA ;CPU开中断

SETB ET0 ;定时器0允许中断

JS:MOV A,P3 ;监视是否有人闯入

CJNE A,#00H,LP

AJMP JS

LP:SETB TR0 ;启动T0定时100ms

SJMP $

ORG 000BH ;定时器T0中断入口

LJMP BJ ;转向中断服务程序

ORG 0030H

MAIN:MOV SP,#50H ;设置堆栈栈底

MOV R1,#0AH ;设置循环计数器初值

MOV P3,#00H ;设置P3口为正常状态

MOV P1,#00H ;使VD1~VD6发红外光

MOV TMOD,#01H;设T0为定时方式1
格考验,还要进行许多深入细致的工作。而且随着科技水平的不断提高,对智能住宅小区的智能管 理系统必然会有不断增长的要求。
• BJ:PUSH Acc ;现场保护

PUSH PSW

MOV TH0,#3CH ;重设定时初值

MOV TL0,#0B0H

DJNZ R1,FH ;1S未到返回

MOV R1,#0AH ;重设计数器初值

CPL P3.7 ;P3.7口取反

FH:POP PSW
;恢复现场

POP Acc

RETI
整理课件
14
• 5.2 系统软件调试
• 本系统的软件系统比较大,软件调试也比较复杂。
在调试过程中,我采用Keil uVision2软件来调试所 编的程序,用于发现和更正程序中的语法差错和 逻辑差错。当确认程序没问题时,通过直接将程 序下载到单片机来调试,采取了自上而下的调试 方法,既单独调试好每个模块,然后再连接成一 个完整的系统调试。不过在我们软件调试过程中 我们主要进行的还是检测语法错误以及程序的逻 辑结构错误。
整理课件
9

YES

NO

NO

YES

开始

系统初始化

有人闯入?

启动定时

时间到吗?

转报警程序

图2 主程序流程图

等待时间到

1、主程序。主要功能是对系统进行初始化和对系统进行监视。看是否有人闯入。其程序流程图如图2所示。


程序清单如下:

ORG 0000H

AJMP MAIN ;转向主程序
整理课件
15
• 5.3 软硬件联调
• 将调试好的程序写入单片机,然后接通电源使电
路板正常工作,观察电路板是否能够完成信号音 判别、自动拨号、语音报警和声光报警等功能。 如果能够实现相应的功能,说明硬件电路和程序 调试成功;如果不能实现相应功能,则须对硬件 电路或程序进行修改,直到能够完成相应的功能, 调试才算成功。
