全站仪极坐标放样施工工法
全站仪极坐标法点位放样
全站仪极坐标法点位放样一、实验目的和要求（1)能根据放样点坐标数据，计算出用极坐标法放样元素(2）掌握使用极坐标法进行点位放样的基本方法(3）放样完毕后，都必须对所放样点位进行认真的校核二、实验仪器全站仪1台、棱镜及棱镜杆1根，测钎1根,木桩10个、计算器I个、记录板I块，铅笔1只三、测量资料收集与放样方案制定(1）测量放样前.应从合法、有效的途径获取施工区已有的平面和高程控制成果资料(2）应根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，从而确定是否全部或部分对控制点进行检测（3)如已有控制点不能满足精度要求应重新布设控制;如已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密（4）应根据规范规定和设计的精度要求，并结合人员及仪器设备情况制定测量放样方案。
其内容应包括控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备且等四、放样前准备工作（1）阅读设计图纸（2)选定测量放样方法并计算放样数据、绘制放样草图（3)准备仪器和工具，使用的仪器必须在有效的检定周期内.给仪器充电，检查仪器常规设置如单位、坐标方式、补偿方式、梭镜类型、梭镜常数、湿度、气压等（4)提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据输人仪器内存，并检查五、放样步骤(1)在控制点上架设全站仪并对其进行对中整平，初始化后应检查仪器设置，如湿度、气压、棱镜常数等。
输入(或调入）测站点的三维坐标，量取并输入仪器高，输入(调入)后视点坐标,照准后视点进行后视定向.如果后视点上有梭镜,输入棱镜高时.可以马上测定后视点的坐标和高程并与已知数据检核(2)瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖梭镜或尺子。
检查仪器的视线高。
利用仪器自身计算功能进行计算时，记录员也应进行相应计算，以检核输入数据的正确性（3)记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角(4）观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测It平距O（5）计算实测距离D与放样距离D，的差位：GD—D—D’,指挥司镜员在视线上前进或后退△D（6）重复过程（5),直到△D小于放样限差 (非坚硬地面此时可以打桩)（7)检查仪器的方位角值，梭镜气泡严格居中(必要时架设三脚架),再侧It一次.若△D小于限差要求，则可精确标定点位，在桩上打入一铁钉(8）测量并记录现场放样点的坐标和高程，与理论坐标比较检核。
全站仪放样步骤
全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。
全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。
本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。
步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。
基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。
设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。
步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。
2.打开全站仪的电源开关，等待其自检完成。
在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。
3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。
步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。
1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。
2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。
3.设置测量单位：选择合适的测量单位，如度、米等。
4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。
步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。
2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。
通过调节仪器，使目标点位准确显示在屏幕视野中心。
3.通过仪器操作，记录目标点位的坐标数据，并进行确认。
步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。
1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。
2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。
3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。
使用全站仪进行工程施工放样的详细方法
使用全站仪进行工程施工放样的详细方法全站仪是一种高精度测量仪器，广泛用于工程施工放样中。
它能够同时测量水平角、垂直角和斜距，具有精度高、操作简便等优点。
本文将详细介绍使用全站仪进行工程施工放样的方法。
一、准备工作1. 选择合适的设备：根据具体的施工任务和要求，选择适合的全站仪进行测量。
注意设备的精度和功能要满足工程需要。
2. 设置基准点：在工程现场选择一个稳定的基准点，并进行测量标识。
基准点应位于施工区域的中心位置，以确保后续测量的准确性。
二、全站仪的使用步骤1. 建立测量控制网：根据工程的要求和施工图纸，确定所需的测量控制点，并在现场进行放样。
使用全站仪按照相应的坐标和高程进行测量，并在控制点上标识编号。
2. 进行工程放样：根据工程图纸上的设计要求，使用全站仪进行放样。
具体步骤如下：a. 设置目标点：根据工程图纸确定需要放样的目标点，在目标点设置临时标志物。
b. 安装全站仪：将全站仪稳定地安装在测点上，并确保水平仪的气泡在圆心位置。
c. 测量目标点：对准目标点，使用全站仪进行测量。
一般情况下，全站仪会自动锁定目标点并记录测量数据。
d. 校验测量数据：每次测量完成后，应校验测量数据的准确性，确保在允许的误差范围内。
e. 记录测量数据：将测量数据记录到放样表格或电脑中，并按照要求进行归档。
f. 移动仪器进行下一个目标点的测量，直至完成全部放样任务。
三、注意事项1. 确保仪器的准确性：在使用全站仪之前，需要对仪器进行准确性校准，避免误差的出现。
2. 注意安全事项：在使用全站仪过程中，要注意周围环境的安全，以免发生事故。
同时，不要让他人无正当理由靠近正在测量的仪器。
3. 合理使用测量配件：全站仪通常附带一些测量配件，如三脚架、测杆等。
在实际使用中，需要合理使用这些配件，以确保测量的准确性和稳定性。
四、施工放样的优势使用全站仪进行施工放样具有如下优势：1. 高精度：全站仪具有高精度的测量功能，能够满足工程施工对精度的要求。
全站仪极坐标法施工放样步骤
全站仪极坐标法施工放样步骤好啦，今天咱们聊聊全站仪极坐标法施工放样的步骤。
说起全站仪，嘿，大家都不陌生吧？就那台看起来有点像高科技望远镜的设备，哎，真的是能让你在工地上走路都带风。
想想看，它不但能测距离、测角度，还能帮咱们精准地放样。
说到放样，什么叫做放样呢？就是根据设计图纸，把要做的东西“画”到现场上来。
哎，不是画画哦，是要精准到位的，不然你想象一下，房子建错了位置，那可就麻烦大了。
咱们今天重点聊的是“极坐标法”，这是全站仪放样时常用的一种方法。
你说，极坐标法听起来是不是挺牛逼的？其实它就是一种通过角度和距离来定位的方式。
听着好像有点抽象，但你一了解了，就会发现，哎呦，简单得很。
好啦，咱们开始走正事。
第一步是找好放样基准点。
这就是咱们开始放样的起点，所有的测量都会围绕它展开。
想象一下，如果没有一个明确的起点，那你走哪儿都迷糊，对吧？所以基准点得找准了，这就像是你画地图，得先画一个中心点。
不管你是要建大楼，还是修条马路，先找好基准点是至关重要的。
你需要做的就是设置全站仪。
咋弄呢？全站仪得水平放置，千万别让它歪歪斜斜的。
你可以想象成一只眼睛，得稳稳地站着，眼睛一旦不水平，就看不准东西，放样的结果也会偏离位置。
别小看这一步，没做好，后面的所有工作都白费了。
全站仪设定好后，得对准基准点，只有对准了，才能准确地测量到你要放样的地点。
好了，仪器对准基准点后，开始测量距离和角度。
这就是极坐标法的精髓啦。
你需要根据设计图纸上的数据，知道要放样点的位置。
每个点都会有一个角度和距离，这俩数值可不简单，正是它们让我们知道准确的位置。
角度就像是指南针，指示你应该朝哪个方向走，距离就像是尺子，告诉你走多远才到达目标。
你可能会问，测量角度和距离到底怎么算？其实你就放心，全站仪会帮你搞定的。
它能根据基准点的坐标，结合你输入的目标点的极坐标，自动计算出目标点的坐标。
然后，你只需要在现场找到那个坐标，放样点就成功了。
简单吧？是不是有点像玩游戏里的定位功能，系统自动帮你锁定敌人的位置，你只需要奔过去，啪啪啪，完成任务！不过，现场情况也不是特别理想，可能周围有些障碍物，测量不太方便。
全站仪坐标放样的实施步骤
全站仪坐标放样的实施步骤一、前期准备在进行全站仪坐标放样之前，需要进行以下准备工作：1.1 工程测量与设计准备在进行全站仪坐标放样前，需要进行充分的工程测量与设计准备，包括确定测量范围、制定测量方案、绘制测量图纸等。
这些准备工作是确保坐标放样的准确性和可行性的关键步骤。
1.2 确定测控点在进行全站仪坐标放样前，需要确定一定数量的测控点。
这些测控点应该分布在需要放样的区域内，且符合测量的精度和要求。
在确定测控点时，需要考虑到可信度、可访问性、避免遮挡等因素。
1.3 准备设备与软件在进行全站仪坐标放样前，需要准备好全站仪、三脚架、反光棱镜等测量设备，并确保其正常工作。
此外，还需要安装和配置全站仪相关的软件，以便进行测量数据的处理和分析。
二、实施步骤2.1 设置基准点首先，需要在测量区域内设置基准点。
基准点应该稳固可靠，并且可以满足测量的精度和要求。
在设置基准点时，需要仔细测量和记录其坐标信息。
2.2 建立测控网根据测量区域的特点和要求，建立起适当的测控网。
测控网的建立需要根据实际情况选择测量点的数量和位置，并且保证点与点之间的连线尽量恰当分布。
建立完成后，需要进行测控网的精度验证。
2.3 开展测量工作在完成基准点和测控网的设置后，可以开始进行实际的测量工作。
首先，需要在全站仪上输入基准点的坐标信息，并进行校正。
随后，按照事先制定的测量方案，依次对测控点进行测量。
2.4 数据处理与分析完成测量工作后，需要将测量数据进行处理与分析，以获得准确的坐标信息。
首先，需要提取出所需的数据，并进行数据格式转换和修正。
然后，使用专业的测量软件对数据进行进一步处理和分析，计算出具体的坐标数值。
2.5 坐标放样在获得准确的坐标数值后，可以进行坐标放样。
根据测量图纸和设计要求，将坐标信息转化为实际的布局和建设。
在进行坐标放样时，需要考虑到每个点的具体要求和位置，并保证放样的准确性和一致性。
2.6 验证与修正完成坐标放样后，需要进行验证与修正工作。

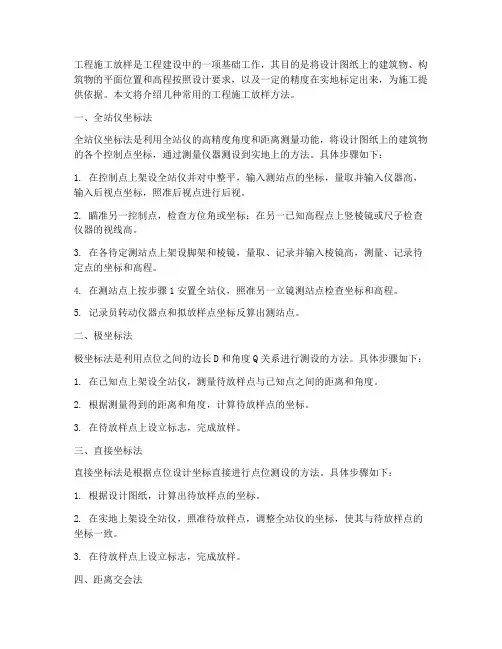

工程施工放样施工方法
工程施工放样是工程建设中的一项基础工作，其目的是将设计图纸上的建筑物、构筑物的平面位置和高程按照设计要求，以及一定的精度在实地标定出来，为施工提供依据。
本文将介绍几种常用的工程施工放样方法。
一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的各个控制点坐标，通过测量仪器测设到实地上的方法。
具体步骤如下：1. 在控制点上架设全站仪并对中整平，输入测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。
2. 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。
3. 在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。
4. 在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。
5. 记录员转动仪器点和拟放样点坐标反算出测站点。
二、极坐标法极坐标法是利用点位之间的边长D和角度Q关系进行测设的方法。
具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离和角度。
2. 根据测量得到的距离和角度，计算待放样点的坐标。
3. 在待放样点上设立标志，完成放样。
三、直接坐标法直接坐标法是根据点位设计坐标直接进行点位测设的方法。
具体步骤如下：1. 根据设计图纸，计算出待放样点的坐标。
2. 在实地上架设全站仪，照准待放样点，调整全站仪的坐标，使其与待放样点的坐标一致。
3. 在待放样点上设立标志，完成放样。
四、距离交会法距离交会法是利用点位之间的距离交会进行点位测设的方法。
具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离。
2. 在待放样点上设立标志，并测量标志与已知点之间的距离。
3. 根据测量得到的距离，计算待放样点的坐标。
4. 在待放样点上设立标志，完成放样。
五、角度交会法角度交会法是利用点位之间的角度交会进行点位测设的方法。
具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的角度。
全站仪坐标放样的方法及精度分析
点号 01 02 03
测量坐标
X坐标 207901.320 207917.295 207899.602 Y坐标 300562.450 300554.979 300518.020
04
05 06 07 08 09 10
207883.640
207886.644 207911.585 207896.675 207923.555 207885.444 207912.850
误差和平均中误差均在误差允许范围内，都 符合精度要求。
但是第二种方法精度更高，所以我们在放样
精度要求较高时可选用此法。
目前全站仪已成为工程测量施工过程中 不可或缺的首选测量仪器，因此,对全站仪放 样进行精度分析 ,从而制定出简捷、适用的使 用方法和操作规程是十分必要的。本文通过 对以上各种问题的实验和研究，了解全站仪 坐标放样的操作方法与放样精度，为指导今 后的施工放样工作提供依据。
mp 8m m
m限 2mp 16mm
点号 01 02 03 04 05 06 07 08 09 10
设计坐标
X坐标 207901.311 207917.287 207899.610 207883.633 207886.652 207911.582 207896.668 207923.546 207885.436 207912.856 Y坐标 300562.440 300554.970 300518.027 300525.496 300571.091 300543.286 300545.394 300569.481 300565.218 300562.185
谢谢！
全站仪坐标放样的方法 及精度分析
目录
第1章
绪论 第2章 工程放样的原理与方法 第3章 全站仪的功能与使用 第4章 全站仪坐标放样的方法与步骤
全站仪后方交会放样使用方法
全站仪后方交会放样使用方法全站仪放样，作为施工过程中一项重要环节，对技术员已上升为必须擅长的仪器操作内容。
全站仪建站一般有两种方法，即极坐标法建站和后方交会法建站，后方交会是比较高级和常用的方法。
现以本尼康全站仪为例，讲述全站仪后方交会法建站、放样全过程。
一、建站1.将仪器架于两已知点均可通视，且可完全看到放样目标点位置的高处。
尽量保证视线夹角在60度左右，仪器架设高度适中，三脚架腿踩实，不可出现放样过程中架腿松动现象。
（注意：整个放样过程中仪器附近不应有人来回走动，且放样人员应尽量站在一点不动，减少因人员走动导致仪器震动偏移。
）2.固定仪器，上下松动架腿大致调整圆水准器气泡基本居中，按下电源键开机，上下左右转动一下，按下“0”键，进入精平模式。
将水准管放于平行于两螺旋连线方向，关注屏幕上数值，“”过大，便同时向内或向外转动平行方向两螺旋至数值符合要求（一般数值处于5＂以内即可）；“”过大，便左转或右转垂直方向螺旋至数值符合要求。
旋转60度，检查，若仍有些许偏差，再按上述调整。
再旋转60度继续检查至完成。
3.按下“确定”键记录，按“建站”键进入建站模式，选择“后方交会法”按“确定”。
①若全站仪内已有建站点坐标，可在“PT”栏输入点名（“MODE”键可切换数字与字母），按“确定”键自动跳出坐标，再输入棱镜高（本项目为1.35m和1.2m两种）；②若全站仪内无建站点坐标，于“PT”处按“确定”键进入坐标输入界面，XYZ输完后，按“确定”回到界面，再输入仪器高。
CD数值暂时不输，按“确定”跳过进而记录，进入瞄准后视点1界面，视线内横竖丝卡住棱镜头“横竖尖头”（一般要求：竖向从镜杆底部瞄起，再翻转上去；横向以卡住两边尖为准），瞄准后，点击“测量1”（一般仪器内部设置“测量1”为棱镜模式且双频，“测量2”为免棱镜模式且单频，具体设置可内部调节变动）测量，待响两声后，在不转动仪器前按“确定”键记录，重复“PT”输入点坐标和棱镜高进行后视点2的瞄准，按“测量1”测量（若发现测量时后视瞄准有移动，再瞄准再按“测量1”测量）。
全站仪进行施工放样测量的基本步骤
全站仪是一种精密的测量仪器，广泛应用于工程测量、地质勘探、道路施工和建筑工程等领域。
在施工现场，全站仪的使用可以帮助工程师和测量人员快速准确地进行施工放样测量，保证施工质量和工程进度。
下面将介绍全站仪进行施工放样测量的基本步骤。
一、准备工作在进行施工放样测量之前，首先要做好全站仪的准备工作。
包括检查全站仪的电量是否充足、仪器是否处于稳定状态、调节仪器的各个参数和设置仪器的工作模式等。
二、确定控制点确定测量的控制点，通常是根据设计图纸或工程要求，在施工现场选择合适的位置设置控制点。
控制点的设置要求稳固、明显易找，以便于后续的测量工作。
三、架设全站仪在确定好控制点后，需要在控制点附近找到一个合适的位置架设全站仪。
架设全站仪时要注意仪器的稳定性，保证测量的准确性。
四、校准全站仪在架设好全站仪后，需要进行全站仪的校准工作。
校准包括水平仪的调校、垂直仪的调校、角度仪的调校等步骤。
只有全站仪经过准确的校准，才能保证后续测量的准确性。
五、进行测量校准完全站仪后，即可进行实际的测量工作。
根据设计要求和工程需求，选择合适的测量模式和参数，进行施工放样测量。
1. 设置基准点在进行测量前，首先要在控制点上设置一个基准点。
通过全站仪测量确定基准点的坐标和高程，作为后续施工测量的基准。
2. 进行放样测量根据设计图纸或工程要求，在施工现场进行放样测量。
通过全站仪测量各个测点的坐标和高程，保证施工位置的准确性和一致性。
3. 数据采集和处理在进行测量的过程中，全站仪会产生大量的测量数据。
需要使用专业的数据处理软件对采集的数据进行处理和分析，得出最终的测量结果。
六、校核测量结果在测量结束后，需要对测量结果进行校核。
校核工作包括对比设计图纸和实际测量数据，检查各测点的坐标和高程是否符合要求，确保测量结果的准确性和可靠性。
通过以上的基本步骤，可以实现全站仪在施工现场进行施工放样测量的工作。
全站仪作为现代化测量仪器，其精准、高效的测量能力，为工程施工提供了重要的技术支持，有力保障了工程质量和工程进度的顺利进行。
全站仪极坐标放样施工工法
全站仪极坐标放样施工工法一、前言全站仪，即全站型电子速测仪。
它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。
全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。
由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。
随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种。
全站仪极坐标法放样技术，能准确、方便的进行平面建筑网的控制，测量精度高、速度快、操作简便、安全、实用、不受场地限制、可直接放样，避免了繁琐的计算，值得在工程建设中推广应用。
二、工法特点1. 实现了全站仪与计算机的双向通讯，测量人员只需要将全站仪瞄准相应目标，点取相应的按钮即可。
避免了数据抄记、输入过程中的错误，简化了外业步骤，其数据处理快速准确、测量精度高、节省人工。
2. 能及时得出点位坐标和偏差信息，还可以结合放样点坐标进行反算，随时得出建议、纠正量，不受个人主观影响，便于操作指挥放样工作。
3. 建立了控制点、放样点的数据库，能方便地进行点位坐标以及实测资料的查询、管理，其定方位角快捷。
4. 仪器体积小重量轻，灵活方便，较少受到地形限制，且不易受处界因素的影响。
三、适用范围1、全站仪极坐标放样施工，适用于各种土建、道桥施工放样，距离测量等；尤其是平面、立面复杂的施工测量，更能体现其优越性。
四、施工工艺接合我公司在上海龙腾广场工程中运用全站仪极坐标放样施工的经验，我们对全站仪极坐标放样施工工艺作如下阐述：1、工艺流程利用AUTOCAD捕捉各控制点坐标→控制点位埋设→仪器安置与定向→控制点测定→坐标计算→测量成果提交→确定测量方法和线路→柱子、墙体、梁等轴线的定位放线→定位放线的质量控制2、施工过程中应注意的问题（1）施工准备按要求，对全站仪等进行检测、校验和标定，使用满足使用规范标准的测量设备，确保工程总体质量、进度。
全站仪坐标放样的方法
全站仪坐标放样的方法
全站仪坐标放样的方法主要包括以下几个步骤：
1. 建立坐标系：确定放样工程的参考坐标系，一般选择平面坐标系或地理坐标系。
2. 建立基准点：在工程现场选择合适的位置建立固定控制点，可以选择建筑物角点、地物标志、铁钉等。
通过全站仪对基准点进行测量，获取其准确的坐标值。
3. 确定放样线路：根据设计图纸确定放样线路，可以通过全站仪在现场进行标记，也可以在图纸上标注。
4. 放样测量：在每个放样点上使用全站仪进行测量，获取坐标值，并记录下来。
放样点可以根据具体情况选取，可以是临时标记点，也可以是永久性目标点。
5. 校验检查：在放样结束后，可以对放样点进行校验检查，将测得的坐标值与设计值进行对比，校验误差是否在允许范围内。
需要注意的是，在全站仪坐标放样过程中，应注意仪器的准确性和操作的规范性，尽量减少误差的产生。
同时，放样的结果也要进行保管和备份，以备后续使用。
建筑工程施工中全站仪坐标放样线步骤
建筑工程施工中全站仪坐标放样线步骤步骤一：测量现场基准点在进行坐标放样线之前，需要先测量现场的基准点。
基准点通常选取固定物或者特定设施，比如地面标志、管道井盖等。
使用全站仪对基准点进行测量，记录下其三维坐标。
步骤二：确定放样线位置根据设计图纸，确定需要进行坐标放样线的位置。
可以使用钉子或标线等方式标记出放样线的位置。
步骤三：设置全站仪在进行测量之前，需要将全站仪设置好。
首先，根据现场实际情况选择合适的位置放置全站仪。
然后，使用水平仪在水平面上调平全站仪，确保测量的准确性。
步骤四：建立坐标系根据设计要求，确定放样线的坐标系。
可以选择现场的基准点作为坐标原点，或者设置一个合适的坐标原点。
然后，使用全站仪测量其他参考点的坐标，并将其输入到仪器中。
步骤五：设定放样线起点将全站仪放置在坐标系原点或者其他确定的位置上，并将仪器对准放样线的起点。
使用全站仪的望远镜进行目标点的精确定位，并通过仪器的操作界面进行测量。
步骤六：放样线测量根据设计要求，确定放样线的长度和方向，并使用全站仪进行测量。
在放样线上依次测量出确定间距的目标点，直到放样线的末尾。
可以使用全站仪的透镜进行精确测量，并通过仪器的操作界面记录下目标点的坐标。
步骤七：检查测量结果在完成放样线的测量之后，需要对测量结果进行检查。
可以对两个相邻目标点之间的距离进行测量，并与设计要求进行对比。
如果测量结果偏差较大，需要重新进行测量。
步骤八：记录测量结果最后，将测量结果记录下来，并制作成相应的图纸或报告。
记录应包括放样线的起点、间距、终点坐标等信息，以及测量的日期和测量人员等信息。
以上就是建筑工程施工中全站仪坐标放样线的步骤。
在实际操作中，需要根据具体的施工情况和设计要求进行调整，确保测量结果的准确性和精度。
建筑测量工程全站仪坐标放样及坐标测量教程
三、坐标放样步骤图解
1、测站坐标设置步骤
2、后视点设置步骤图解
3、放样点输入及放样过程图解
四、全站仪坐标测量的具体操作步骤
1、全站仪坐标测量和坐标放样基本相同，首先将全站仪置 于测站点，架设仪器的方法同经纬仪；然后架设棱镜于后视 点上，要求棱镜上的圆汽泡居中，并将棱镜对准全站仪的方 向，并按照全站仪坐标放样的方法做好后视，并复查正确后， 就可以进行坐标测量，坐标测量方法和检查设站的方法是一 样，只是现在我们要测量的是未知点的坐标。把棱镜架设于 待测点的位置上（点要对准，棱镜要整平），然后转动仪器 水平盘照准棱镜根部，将照准器对准棱镜，然后退出至开机 初始界面按下三坐标测量快捷键， 仪器就会自动测量出 该点坐标。
单杆棱镜严禁用于房屋建筑施工测量！
七、关于增设置控制点（转点）的规定
1、必须具备3个已知点（A、B、C) 2、控制点测设必须使用基座棱镜。 3、设测站于A点，B点作为后视点 （照准后同时返测检测距离），C 点作为校核点（返测检查坐标）， 检查无误后方可进行下道工作。 4、待设控制点D之测站A的距离应 当小于测站A至后视点B的距离。 5、测设完成后应回视B点或C点复 核。
坐标与理论坐标进行对比，如果两个坐标的差值在允许误差范 围内，则表示我们的设站准确无误，反之则要重新后视设站 （复测过程需测量两个以上已知点进行核对）。在完成设站 后就可以点击坐标放样按键，然后输入放样坐标，并确认；这 时候全站仪就直接计算出测站点到待测点这条边的方位角，然 后转动仪器将ｄＨＲ变为０，然后指挥棱镜立到ｄＨＲ为０的 这个方向上，并将照准器对准棱镜，然后按一下全站仪上的 “距离”键，仪器就会测量测站点到待测点的距离；同时仪器 也会计算出实际距离和理论距离的差值，随后仪器会显示出ｄ ＨＤ＝某个数值。当dHR大于零时，说明你要将棱镜朝远离仪 器的方向（不能偏离仪器照准的方向线）移动，移动距离为 dHR所显示的距离；如果dHR显示的数值小于0时则将棱镜往 靠近仪器的方向移动（不能偏离仪器照准的方向线）；如此反 复，一直到ｄＨＤ显示为0时为止，这时候棱镜根部所处的位 置就是放样点的实际位置了。
建筑工程施工中全站仪坐标放步骤
建筑工程施工中全站仪坐标放步骤1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。
2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；3）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；3）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。
4）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。
5）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD 的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。
6）退出程序后关机，收好仪器装箱，放样工作结束。
【全站仪坐标放样原理】(1) 打开电源开关转动望远镜(2) 按(MENU)主菜单键(3) 按 F1 放样(4) 按 F4 确认(5) 按 F1 测站点设置(6) 按 F3(NZE)(7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标(8) 按 3 次 F4 确认键(9) 按 F2 后视点设置(10) 按 F3(NE)(11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标(12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是)(14) 按 F3 放样(15) 按 F3(NEZ)(16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标(17) 按 3 次 F4 确认(18) 按 F1 极差键(19) 转动水平度盘使水平角接近 00 旋紧启动微调将水平角 dHR 为 000’0”然后对准方向棱镜(20) 按 F1 测距当 dHD 为 0.000 表示方向距离正确(-数往后+数往前) 注:再下点按 F4 输入错误按 ESC 键【距离测量】(1) 打开电源转动望远镜(2) 按 2 次(DISP)切换键进入平距、高差测量模式(3) 照准棱镜中心(4) 按 F1（测距）键(5) 记录测量数据注：按（ESC）键测距值被清空。
工程施工放样方法
工程施工放样是工程建设中不可或缺的重要环节，它将设计图纸上的建筑物的平面位置和高程按照一定精度标定在实地，为施工提供依据。
本文主要介绍了几种常见的工程施工放样方法。
一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过全站仪的显示和计算功能，得出放样点的具体位置。
全站仪坐标法的优点是精度高、速度快，能大大提高施工效率。
二、极坐标法极坐标法是利用全站仪测量角度和距离，通过计算得出放样点的坐标。
该方法的优点是操作简单，但精度相对较低，适用于施工精度要求不是很高的工程。
三、直接坐标法直接坐标法是利用全站仪直接测量放样点的坐标，不需要进行复杂的计算。
该方法的优点是直观、简单，但需要精确的测量控制点坐标，对施工人员的要求较高。
四、GPS RTK法GPS RTK法是利用GPS信号进行实时差分定位，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过GPS接收机显示和计算功能，得出放样点的具体位置。
GPS RTK法的优点是精度高、速度快，不受地形地貌限制，但设备成本较高。
五、交会法交会法是利用全站仪测量两个已知控制点和放样点之间的角度和距离，通过计算得出放样点的具体位置。
该方法的优点是适用范围广，但精度相对较低，需要精确的控制点坐标。
六、数字放样法数字放样法是利用计算机和全站仪配合，将设计图纸上的建筑物信息输入计算机，通过计算机软件进行处理，生成放样数据，再通过全站仪进行实地放样。
该方法的优点是精度高、自动化程度高，但需要专业的计算机软件和设备。
综上所述，工程施工放样方法多种多样，施工人员应根据实际工程的需要，选择合适的放样方法。
同时，为了保证放样的精度，还需要对施工人员进行专业的培训，确保他们掌握正确的操作方法。
此外，施工过程中还要注意对放样设备的维护和检查，确保设备的精度和稳定性。
《工程测量》实验指导书：全站仪坐标放样
全站仪坐标放样（一）实验学时：2学时实验类型：验证实验要求：必做一、实验目的（一）掌握坐标反算。
（二）掌握极坐标法测设点位。
二、实验内容（一）全站仪对中、整平、建站。
（二）使用全站仪采用极坐标法测设点位。
三、实验原理、方法和手段（一）原理A，B为平面控制点，P为待测的点位，其坐标均为已知，用极坐标法测设P点。
以A 点位测站，用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。
（二）方法、手段1.方法极坐标放样法。
2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。
教师现场指导、学生动手练习。
四、实验组织运行要求（一）实验要求1、以学生自主训练为主的开放模式组织教学。
以专业为对象，班级为单位分小组进行实验，由学院统一安排。
2、实验开始前，以小组为单位到测量实验室领取仪器和工具，并做好仪器使用登记工作。
领到仪器后，到指定实验地点集中，待实验指导教师作全面讲解后，方可开始实验。
3、对实验规定的各项内容，小组内每人均应轮流操作。
实验结束后，实验报告应独立完成。
4、实验应在规定时间内进行，不得无故缺席、迟到或早退；实验应在指定地点进行，不得擅自变更地点。
5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。
6、应认真听取教师的指导，实验的具体操作应按实验指导书的要求、步骤进行。
7、实验中出现仪器故障、工具损坏和丢失等情况时，必须及时向指导教师报告，不可随意自行处理。
8、实验结束时，应把观测记录交实验指导教师审阅，经教师认可后方可收拾和清理仪器、工具。
最后，将仪器、工具归还实验室。
（二）测量仪器借用规则测量仪器精密、贵重，对测量仪器的正确使用、精心爱护和科学保养，是测量工作人员必须具备的素质和应该掌握的技能，也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。
测量仪器、工具的借用必须遵守以下规则：1、每次实验前，以小组为单位。
超详细的全站仪放样步骤，会了工资随随便便6000！
超详细的全站仪放样步骤，会了工资随随便便6000！
因为全站仪价格昂贵，在工地上不是能轻易接触到的，不管实习的小伙伴，还是老师傅，想练习好全站仪，必要的操作步骤与作用还是得弄熟透才行。
这篇文章主要给大家详细的介绍了全张艺放样坐标的步骤。
全站仪是一种能在一个测站上完成所有测量工作的高精度测量的仪器。
能完成大部分的工程测量需求，如自动测距、测角、平距、高程、坐标的计算等。
效率更高，误差更小。
TS06全站仪
下面我们开始介绍全站仪放样坐标的详细步骤
1.在已知点安置全站仪，对中整平。
2.开机选择“放样”程序。
3.点击设置测站，选择“坐标”
4.输入已知点，X坐标与Y坐标，点击确定。
5.望远镜精确照准后视点。
6.选择“定向”，点击“坐标定向”输入定向点坐标。
7.点击确定，再点击设定按钮，这样定向点坐标就确定了
8.返回放样主界面，点击“开始”按钮，输入待放点坐标。
9.点击确定，再点击“开始”按钮。
10.此时仪器界面提供一个参数水平距离HD。
11.点击角度，自动计算角度dHZ。
12.转动仪器照准部，当水平角差为0，停止旋转，制动照准部。
13.移动棱镜确定放样点位置。
全站仪放样现场
这是全站仪放样坐标的步骤，很详细有木有呀，小编也预祝各位在工地上能做出自己的一番事业，每天不断学习新知识，不用多久，您就会升职加薪，当上总经理，出任CEO，迎娶白富美，走上人生巅峰，想想都为小伙伴们激动呢，嘿嘿~~~。
手把手教你全站仪放样，就怕你不看
手把手教你全站仪放样，就怕你不看全站仪使用方法一、仪器认识（要使用全站仪之前必须对仪器有较为详细的认知，否则容易对仪器造成损害，影响仪器精确度，导致测量放样的错误）二、全站仪调平1、全站仪支架粗调平（1）、将三脚架置于测站点约正上方位置，用手感觉三脚架平台较为平整、稳固，将仪器安置与三脚架上并拧紧紧固螺栓；（2）、眼睛同时观察圆水准器和光学对中器，并摆动三脚架的任意两脚，使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。
固定三脚架，使其达稳固。
全站仪粗平结束。
2、全站仪精调平（1）、将全站仪水平制动螺旋松开，转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋（为便于表述特将三个整平脚螺旋命名为 1、2、3）中间位置，保持 1 不动，转动 2 使精平水准器的气泡位于正中心位置；（2）、转动全站仪至精平水准器位于 1、3 中间位置，保持 1 不动，转动 3 使精平水准器的气泡位于正中心位置。
（3）转动全站仪至精平水准器位于2、3 中间位置，观察精平水准器的气泡是否位于正中心位置，如果位于则全站仪调平完成；否则重复（1）、（2）步骤直至精平水准器位于2、3 中间位置时，精平水准器的气泡位于正中心位置，方才完成全站仪精确调平。
3、开机按下全站仪 POWER 键开机如开机后出现下图情况则全站仪未调平，须关机重新调平三、全站仪放样（仅以图片示意）1、开机按 menu—F2 按钮进入放样模式2、测站点输入如果有必要存储的数据可以选择文件，并储存；如果没有必要存储可以跳过，选择坐标回车，输入坐标数据回车3、后视选择后视，按 F3（NE/AZ）输入后视点坐标数据并回车此时物镜对准后视点的棱镜，目镜的中线对准棱镜的中心倒三角顶点，对准后选择“是”完成后视。
4、放样选择放样/输入坐标（NEZ 对应 XYZ）回车此时显示屏显示的 HR 为角度、HD 为距离按 F1DHR 为现在的视线与放样点的夹角，旋转全站仪至 DHR 为 0.00.00先指挥棱镜左右移动进入视线内，进入距离模式，指挥棱镜前后移动，重复上述过程找到放样点。
全站仪坐标放线
页眉内容宾得全站仪极坐标放样1.1在K3点布置全站仪，对中，整平。
哈腰松开三个脚架固定螺旋，翻开脚架。
双手握两个架腿空间的下方，保持双手平行翻开架腿，将脚架，架在K3点位上方。
拿出全站仪，放在脚架上，用连结螺栓固定。
对中调整对点器的物镜对光螺旋和目镜对光螺旋，看清地面点位和对点圆环，双手保持平行握住架腿，略微提起两个脚架慢慢挪动，使对点器对准点位。
二、粗平看清园气泡所在地点，鉴别应当高升或降低哪个架腿。
2高升或降低架腿，使圆水平器泡居中。
精平：将管水平器与随意两个脚螺旋平行，旋转这两个脚螺旋使长气泡居中。
2将管水平器转动90度，与方才的两个脚螺旋连线垂直，旋转剩下的一个脚螺旋使长气泡居中。
页脚内容页眉内容一、进行温度、气压、棱镜常数的设置在模式A下，按[F5][模式]变换成模式B，在模式B下挨次进行温度、气压、棱镜常数的修正。
设置温度为+22℃。
确认气压为900Pa。
设置棱镜常数为-25mm。
再按［ENT］［确立］键返回到模式A状态下。
二、在模式A下，按[F5][ 模式]变换成模式B，按[F1][放样]显示“放样方法选定”界面。
选择“坐标放样”，按[确认][ENT]键显示“仪器点设定”界面。
输入测站点，点号K3，输入K3点坐标352455.883按回车键确认，输入Y524188.047按回车确认，输入Z49.231按回车键确认，输入仪器高1.53按回车键确立章达成测站点的设置。
照准后视点K2输入后视点K2坐标352464.545按回车键确认，输入YY:524171.798按回车键确认，输入Z页脚内容页眉内容49.171按回车键确认按[F1][储存]键保留数据，按[ENT]键或F5[接受]键显示“放样”界面。
输入放样点坐标D1输入点号D1，输入D1点坐标，352439.124按回车键确认，输入Y524207.707按回车键确认，输入Z49.362按回车键、对准放样点，按[F1][测距]开始放样，每点的差显示出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪极坐标放样施工工法
一、前言
全站仪，即全站型电子速测仪。
它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。
全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。
由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。
随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种。
全站仪极坐标法放样技术，能准确、方便的进行平面建筑网的控制，测量精度高、速度快、操作简便、安全、实用、不受场地限制、可直接放样，避免了繁琐的计算，值得在工程建设中推广应用。
二、工法特点
1. 实现了全站仪与计算机的双向通讯，测量人员只需要将全站仪瞄准相应目标，点取相应的按钮即可。
避免了数据抄记、输入过程中的错误，简化了外业步骤，其数据处理快速准确、测量精度高、节省人工。
2. 能及时得出点位坐标和偏差信息，还可以结合放样点坐标进行反算，随时得出建议、纠正量，不受个人主观影响，便于操作指挥放样工作。
3. 建立了控制点、放样点的数据库，能方便地进行点位坐标以及实测资料的查询、管理，其定方位角快捷。
4. 仪器体积小重量轻，灵活方便，较少受到地形限制，且不易受处界因素的影响。
三、适用范围
1、全站仪极坐标放样施工，适用于各种土建、道桥施工放样，距离测量等；尤其是平面、立面复杂的施工测量，更能体现其优越性。
四、施工工艺
接合我公司在上海龙腾广场工程中运用全站仪极坐标放样施工的经验，我们对全站仪极坐标放样施工工艺作如下阐述：
1、工艺流程
利用AUTOCAD捕捉各控制点坐标→控制点位埋设→仪器安置与定向→控制点测定→坐标计算→测量成果提交→确定测量方法和线路→柱子、墙体、梁等轴线的定位放线→定位放线的质量控制
2、施工过程中应注意的问题
（1）施工准备
按要求，对全站仪等进行检测、校验和标定，使用满足使用规范标准的测量设备，确保工程总体质量、进度。
（2）施工操作
1）在建筑总平面图的电子文件中，先利用 CAD 捕捉、查询功能将所需要点的坐标自动捕捉下来。
2）选取已复核过的导线点，以靠近拟建建筑物的点为置镜点，另一点为后视点进行放样测量。
3）对全站仪进行对中和整平，设置好仪器参数。
4）进入坐标放样模式，输入测站点坐标、仪器高、目标高。
5）进入方位角的设置状态，输入后视点的坐标。
精确照准后视点棱镜中心，仪器根据测站点和后视点坐标，将自动完成后视点方位角的设置。
6）再次进入坐标放样模式，输入待放样控制点的坐标。
7）旋转仪器的照准部，所显示的水平角读数为零。
此时，照准的方向即为待测点的方向。
仪器操作人员可指挥待放样点附近棱镜，通过对照点测量，仪器显示出预先输入的待放样值与实测值之差。
8）根椐显示值，指挥持棱镜的测量人员，沿照准方向移动带测杆的棱镜，直到观测屏幕上的显示值在误差范围之内。
9）在测杆指示的位置埋上刻有“十”字丝的螺栓，用水泥砂浆将螺栓固定。
（3）控制点的复核校验
因为施工面大，梁柱、墙体等线放出后，应及时对实地距离用卷尺拉测，与理论进行比较，以检查定位放线的准确性。
由于定位点之间有联动关系，测量定位误差控制±3mm。
控制点使用前必须复核校验，架设的控制点必须有一个定向点和一个校验点，如使用发现控制点数据有异常现象，必须对控制点进行复测，以最新数据供工程使
用。
根据建筑物结构特征点计算其坐标，布置建筑物控制点及测量控制点坐标，将全站仪架设在控制点上根据
坐标测放建筑物特征点，确定建筑物轴线、控制点，保证建筑位置符合设计要求。
五、主要机具设备
全站仪一套，包括接收棱镜、塔尺；墨斗一只，红铅笔5只。
六、劳动力组织
每测量班组配备测量放线人员4人。
七、质量控制措施
1、做好施工准备工作、在总平面图中精确标注出各控制线的长度、角度，各控制点的坐标。
2、做好现场给定控制点的校核和保护工作，确保原始测量点的准确无误。
3、测量过程中，由经过培训的测量施工员负责仪器操作、棱镜的放置。
每次仪器架设、棱镜放置按规定操作，对点准确，调平精确，尽量减少操作上造成的误差。
4、放样完毕，由施工技术负责人、测量施工员一起进行检查、校核。
八、安全措施
1、所有现场施工人员必须戴安全帽，防止高空坠物伤人及其它意外事故。
2、基坑边、楼层边缘放样时，需设立有效的保护措施，防止测量人员滑进基坑或从楼层失足掉下。
九、效益分析
经我公司大量工程实践，采用全站仪极坐标放样施工技术和采用普通经纬仪、钢卷尺放样法对比和分析，采用全站仪极坐标放样施工技术具有良好的经济效益。
1、定位准确、数据处理快速准确、操作简单，在测量施工过程中减少劳动力的投入。
2、所有计算由全站仪自行完成、放线过程中不会受到参与者个人的主观影响，。
3、施工便捷、速度快，使用全站仪极坐标放样施工技术能有效缩短测量放样工期，尤其在大平面、复杂立面、山地等工程中尤为明显，可节省放样施工工期20％－50％。
十、工程实例
上海龙腾广场占地面积约40000m2，总建筑面积24000m2，地下1层。
建筑物平面呈矩形，南北向长约135m，东西向长180m，柱网尺寸9.0m×9.0m。
该工程结构形体复杂、体量大、建筑功能不一、建筑平面布置变化大。
在充分研究整个工程控制网、地形、施工组织设计及对“三维坐标法”的精度估算之后，我们选择了应用全站仪坐标法放样技术。
该放样技术的运用，使本工程施工测量工期缩短了近1/2，且减少了测量人员的工作量。
.。
