电容式触摸屏(CTP)介绍
电容式触摸屏技术介绍
8”-10”
≥12”
Multi-Touch
二. 工作原理
电容式触摸屏的分类
感应电容式
表面电容式
投射电容式
自电容式
互电容式
平行板电容器
两个带电的导体相互靠近会形成电容
平行板电容的原理
电容C： 正比于相对面积A，正比与两导体间介质的介电常量K 反比于两导体间的相对距离d
平行板电容的定义
Item
A
B
C
D
E
F
R
最小尺寸(mm)
2
4.5
1.5
TBD
20
TBD
0.75
最小公差(mm)
0.2
0.2
0.1
0.1
0.1
0.1
0.1
1-2-1 Lens+Glass
Lens
ITO Glass
经过第一部分的介绍可以知道，电容触摸屏必须分布横向和纵向透明带电导体(ITO)才能实现感应，我们根据ITO衬底的不同分为以下两种结构：
3
Sliver1/ITO Film 1 /OCA 2
0.06
4
Sliver2/ITO Film 2/OCA 3
0.06
5
Sliver2/ITO Film 3
0.125
Total Thickness
1.17+/-0.1mm
五. 信息沟通
开发前期的信息沟通
为了确保项目评估、报价、开发设计、软件调试、样品制作及后期量产等工作准确、高效、顺利地进行，需认真对“电容式式TP产品定制表”中各项信息进行全面准确地沟通。
主要IC方案性能价格比较
IC Vender
Structure
电容屏与电阻屏结构及原理

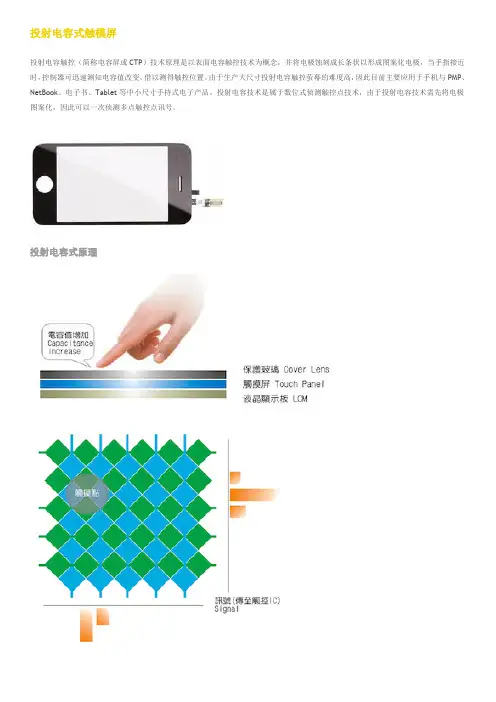

投射电容式触模屏投射电容触控（简称电容屏或CTP）技术原理是以表面电容触控技术为概念，并将电极蚀刻成长条状以形成图案化电极，当手指接近时，控制器可迅速测知电容值改变，借以测得触控位置。
由于生产大尺寸投射电容触控萤幕的难度高，因此目前主要应用于手机与PMP、NetBook、电子书、Tablet等中小尺寸手持式电子产品。
投射电容技术是属于数位式侦测触控点技术，由于投射电容技术需先将电极图案化，因此可以一次侦测多点触控点讯号。
投射电容式原理ITO玻璃电容式触摸屏ITO薄膜电容式触摸屏电阻式触摸屏电阻式触摸屏(简称电阻屏)利用压力感应进行控制，电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。
当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生信号，然后送触摸屏控制器。
控制器侦测到这一接触并计算出（X，Y）的位置，再根据模拟鼠标的方式运作。
这就是电阻技术触摸屏的最基本的原理。
产品系列引线类别Layouts∙４线电阻式触摸屏/4 wires Resistive Touch Panel∙５线电阻式触摸屏/5 wires Resistive Touch Panel∙８线电阻式触摸屏/8 wires Resistive Touch Panel结构类别Structures∙两层电阻式触摸屏/Resistive T ouch Panel∙三层电阻式触摸屏(纯平)/Resistive Touch Lens∙四层电阻式触摸屏(纯平)/Resistive Touch Lens尺寸Sizes 1.1 - 24inch电阻式触摸屏(普屏)7寸电阻式触摸屏纯平电阻式触摸屏特点:∙触摸屏与手机、GPS机殼等表面完全平整，无论是手感还是外观都让使用者满意∙厚度上比传统触摸屏更薄∙不轻易破碎∙可支持手写∙一般触摸屏表面是内凹式或者四周包围式，不仅使用上大大减少书写范围，还无法保证表面上的清洁∙整机结构对比, 传统触摸屏四周电路是裸露出来的，因此保护电路以免受破坏需要机殼挡住，纯平触摸屏则不需要机殼保护，可直接作为前盖。
CTP电子实践基础知识
2. FPC DESIGN
SENSOR线路的走线要求 铺地的要求 virtual key的图形设计
3. VIRTUAL KEY
在sensor上设计 在FPC上设计
CTP调试
1.跟IC有关 2.硬件：USB/UART转IIC/SPI/UART板等 3.FW+AP 4.FW 5.AP 6.REGISTER+AP
• 投射电容式TP的结构与原理(Projected Capacitive Technology) 自容self-capacitor
自容self-capacitor • 自电容
– 驱动/感应
• 特点
– M+N个电容 – M+N条连线 – “模拟”多点(2点 )
Y4 Y2 Y0 Y3 Y1 X0 X1
互容mutual capacitor
Y4
Y3
驱动
Y2
Y1
Y0 X0 X1 X2 X3 X4
电容大小感应
互电容式触摸屏的控制
RX1 RX2 RX3 RX1 RX2 RX3
TX1
TX1
Signal
TX1
GND
Signal
TX2
TX2
TX2
GND
TX3 TX3
GND
TX3
GND
TX4 TX4 TX4
Measurement Circuits
CTP检验与测试
1.基本电气参数
电压、电流（工作、监视、待机） 寄存器读写、工作状态转换
2.基本性能
1.解析度、2.报点频率、3.响应速度、4.灵敏度、5.线 性度、6.准确度、7.抖动、8.相邻指触摸、9.大面积 （palm和face）、10.抗水滴、11.防水、12.电磁干扰、 13.ESD
电容屏基础介绍
7.新项目如果方案有特殊指定要求，需在前期将信息共享给TWS（案例：按 键坐标及报点频率如方案有指定范围，请将该信息共享给TWS）
8.复合PMMA结构产品或支撑泡棉太软，容易造成TP变形，对精准度会有一 定的影响。
9.调试请尽量提前向TWS预约或提供尽量准确的调试日程安排，这样可方便 TWS预约原厂资源，避免影响项目进度
义隆2232
DSP CORE 32Channel 自互容双模硬体 适用于4 - 5.3吋屏 抗雜訊强(70%Charger能過 ) 防水(200ul) 支持横三角；（SITO）竖三角，毛毛虫，菱形；条形DITO
同类产品：敦泰6306(36)/5316汇顶813
6.艾为 方案
因IC架构简单，IC成本超低，但必须需要方案商驱动的 高度配合才能共同完成导入量产。
Silver Nanowires
Mask Topcoat Silver Nanowires PET Hardcoat
p.100
FLEXX Overview – Product Benefit
Low Resistance Benefit
Haze (%)
2%
LR-FLEXX 20 ohms/sq
LR-FLEXX 50 ohms/sq
电容屏分类：
（1）表面电容屏：表面电容触摸屏只采用单层的ITO，当手指触摸屏表面时， 就会有一定量的电荷转移到人体。为了恢复这些电荷损失，电荷从屏幕的四角 补充进来，各方向补充的电荷量和触摸点的距离成比例，可以由此推算出触摸 点的位置。
（2）投射式电容屏：触摸屏采用多层ITO层，形成矩阵式分布，以X轴、Y轴交 叉分布做为电容矩阵，当手指触碰屏幕时，可通过X、Y轴的扫描，检测到触碰 位置电容的变化，进而计算出手指之所在。基于此种架构，投射电容可以做到 多点触控操作。
电阻式、电容式、压电式触摸屏优劣简单介绍
首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。
电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。
电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。
可以达到99的精确度具备小于3ms的响应速度。
电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。
电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。
电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。
代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。
电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。
电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。
17 CTP原理结构和趋势
Raw glass material
CS DOL 3 point bending test Efficiency Cost MP plan CAPA
sodalime / Dragontrail / Corning IOX
400MPa~600MPa Sodaline: 8~12um Dragontrail / Corning IOX: 20~25um >350MPa high lower Q2 of 2012 500K/M (now) 1KK/M at Q4 Note: by 4.0”
G1F(Glass/Film)
OGS/OPS
OCA及ITO 將X ITO電極直接製作於Lens玻璃上， 降低模組厚度，去除 Film ，直接於Lens玻璃上加工ITO 再貼上Y ITO Film & Metal製程 降低模組厚度，成本良率問題 成本良率問題
Confidential
13 触手可及，无“触”不在
触手可及，无“触”不在
Glass Sensor
P PMMA
G glass 1 layer ITO single touch GG/PG
1 layer ITO Multi-touch
SITO
DITO
GG/PG
LENS OCA sensor
Bridge structure ITO or Metal Jumper GG/PG
坐标: (x, y)
Confidential
触手可及，无“触”不在
全屏类的CTP驱动原理
ITO做成”菱形/矩形/六边形/三 角形”，分割为驱动和接受通 道 耦合电容使得CTP寄生电容改 变，从而感知”被触摸”。 手指与CTP形 成耦合电容
CTP原理与FPCB和PCB设计规则
一、电容式触摸屏的原理：电容触摸屏(Capacitive Touch Panel),简称CTP。
根据驱动原理不同分为自电容式CTP和互电容式CTP，根据应用领域可分为单点触摸CTP和多点触摸CTP。
1.实现原理：电容式触摸采用单层或两层ITO膜，形成矩阵式分布，以X、Y作为矩阵电容，当手指触摸屏幕时，通过X、Y轴扫描，侦测到触碰的位置电容的变化，进而CPU计算出触碰的位置。
下图2.电容检测原理：（1）.名词解释：ε0：真空介电常数ε1、ε2：不同介质相对真空状态下的介电常数s1、d1、s2、d2:形成电容面积和间距(2).触摸状态下：C=C6*C7/(C6+C7),C7=ε0ε1s1/d1,C6=C7ε0ε2s2/d2非触摸状态下：C=C8＝ε0ε1s1/d1(相当于一个虚拟电容），下图触摸状态与非触摸状态如上图所示：人体相当于“地”，人与地电容较大：nF级VS pF级导体在空中形成电容，电容的不能突变电压是一定的，两极板间的电场线多少反映了电容的大小。
当人体或导体触摸CTP时，电容就会发生变化。
电容触摸驱动IC会根据有人体或导体接近和非人体或导体接近时的状态下的电容值的差异来判断是否有触摸动作并定位触摸的位置。
下图分离出触摸区域，进行空间平均，求出区域的中心坐标。
二、互电容VS自电容：1.互电容：互电容利用两个电极进行电荷传输，一端接正弦激励信号（TX)，另一端接交流电流采样信号（RX）来实现测量垂直电容耦合的识别。
互电容坐标侦测是侦测横向和纵向的电极阵列，横向发送正弦激励信号（TX)，经过容抗XC 和阻抗XR后，信号产生滞后或超前，纵向接收采样信号（RX)，这样通过MCU 计算出具体数值扫描整屏产生数据矩阵就可以得到横向和纵向交汇点的电容值（有手指触摸互电容减少），根据电容值的变化可以确定每一个触摸点的坐标轴，即使有多个触摸点也能计算出真正的坐标。
和基数数据矩阵对比产生Diff 值矩阵，使用重心算法映射到LCD分辨率，得出具体的坐标值，赋予ID号；产生中断MCU读取IIC数据。
电容屏研讨资料_130522
2、MID方案公司、主板厂商 为MID提供完整的软硬件解决方案，一般MID方案 公司为客户提供：MID完整的打包固件(包括 Android操作系统软件、各种外部设备的驱动程序、 随机附带的APK等软件)；重要组件的BOM单(支持 的LCD屏列表、外壳厂商及型号、CTP厂商及型号、 摄像头模组厂商及型号、电池厂商等)；主板设计图 纸
七、CTP性能测试（三）
2、性能测试： H、抗重压处理：多指同轴正常重压触摸时，要求 正常报点(不乱报点)。 I、休眠唤醒处理：休眠后触控芯片应进入省电状 态，唤醒后能正常触摸。手指触摸时进入休眠状 态，手指离开后再唤醒，应能正常操作。 J、大面积触摸：大面积触摸时要求不乱报点 K、触摸CTP时唤醒：大面积触摸或多手指触摸时 唤醒，手指离开后要求报点能消失，不出现浮点 L、快速划线：要求快速划线时不断线，多指快速 划线时线不交叉，快速划圆时不应出现多边形 M、游戏软件测试 一般用切水果游戏测试划线效果
九、Sensor的种类及性能特点：DITO
1、传统钼锂钼走线双面ITO Sensor 2、传统带银浆双面ITO Sensor（附着力问题） 3、传统长FPC走线双面ITO Sensor 以上三种Sensor因各种参数没有大的差别，因此 性能也基本一致，是性能比较好的一种Sensor 4、免银浆(用ITO代替银浆)双面ITO Sensor 与以上三种Sensor相比，主要差别为ITO走线阻 抗加大，性能上的差异表现在：对充电器的适应范 围变小(更挑充电器)；报点率一般会降低；触摸边 缘准确性变差
五、产业链分工（三）
6、摄像头模组厂 将镱头、摄像头芯片、外壳、FPC等组装成摄像头 模组，提供给整机厂 7、外壳厂 与MID方案公司或整机厂配合，为MID提供公模 或私模的外壳 8、电池 9、充电器厂商 充电器厂商为整机厂提供充电器，因部分触控芯片 会受到充电器的共模干扰，因此，CTP模组厂有时 需要与充电器厂商相互配合 10、整机厂
joc
电容屏应用
金融商业系统 ATM银行柜员机、自动提款机、投资交易Kiosk 等。 可抵抗百万次以上的触摸而仍能完美操作。 零售及餐饮业 贩卖机、点餐系统、购物、购票公共查询、车上卫星导航系统等…。减低因震荡及静电干扰而中断操作的危机。 医学 实验室及无尘室内适合医学监察、药单认可、医疗纪录使用。 完全不受血液及任何化学物质污染而影响操作。 公共导览 户政查询系统及导览系统…等。 工业 工厂自动化控制系统…等。防炫等强光干扰是工厂之最佳选择。 电玩 宾果游戏机、吃角子老虎机器、扑克牌游戏机等…。对抗人为刻意破坏的隐忧，坚持永续操作的完美演出。 手机 苹果的iPhone、摩托罗拉milestone.三星i8910 HD、魅族的M8和M9、联想的O1（Ophone）诺基亚的X6-00、C6-01、C7、N8和E7、索尼爱立信的X10;HTC的EVO,Droid Incredible,Incredible S S710（G11）, Aria, Desire, HD2, Hero,Droid ERIS, T-Mobile myTouch, T-Mobile G1等机型等已经采用了电容屏。
漂移
电容屏更主要的缺点是漂移：当环境温度、湿度改变时，环境电场发生改变时，都会引起电容屏的漂移，造成不准确。例如：开机后显示器温度上升会造成漂移：用户触摸屏幕的同时另一只手或身体一侧靠近显示器会漂移；电容触摸屏附近较大的物体搬移后回漂移，你触摸时如果有人围过来观看也会引起漂移；电容屏的漂移原因属于技术上的先天不足，环境电势面（包括用户的身体）虽然与电容触摸屏离得较远，却比手指头面积大的多，他们直接影响了触摸位置的测定。
材质 完全防刮玻璃材质（莫氏硬度7H），不易受尖物刮伤及磨损，不受常见污染源的影响，如水、火、辐射、静电、灰尘或油污等。兼具护目镜之护眼功能。 灵敏度 小於两盎司的施力即可感应，小於3ms的快速回应。 精确度 99%的准确度。 清晰度 三种表面处理（Polish,Etch,Industrial）可供选择。SMT控制器的MTBF 大於572,600小时（每MILHANDBOOK-217-F1）。 触摸寿命 任何一点可承受大于5，000万次的触摸，一次校正后游标不飘移。
CTP电容屏分类
电容屏分类
电容屏可分为G(盖板玻璃）＋Ｇ（ｓｅｎｓｏｒ玻璃）Ｐ（盖板ＰＣ）＋Ｇ（ｓｅｎｓｏｒ玻璃）Ｇ（盖板玻璃）＋Ｆ（ｓｅｎｓｏｒｆｉｌｍ），一般内嵌的也指
Ｐ（防爆膜）＋Ｇ（ＳＥＮＳＯＲ）
G+G电容屏
G+G的含义是传感器玻璃+钢化玻璃，简称为G+G，就是我们手指所接触到的触摸屏的表面是一层钢化玻璃。
整个屏幕是纯平的镜面，检验方法就是用手指按压屏幕边缘非常坚硬，不会凹陷，像苹果，三星的高端手机和台电的锋锐系列平板电脑都是采用G+G的电容屏，坚硬耐磨，要求工艺高，成本高！
G+P电容屏
G+P的含义是传感器玻璃+PET塑胶片，简称为G+P，就是我们手指所接触到的触摸屏的表面是一层P E T塑胶片。
屏幕大多为内凹屏，但也有纯平的镜面，检验方法和G+G
的一样，用手指按压屏幕边缘是软的并会凹陷，这是由于P E T塑胶片不如G+G 材质的钢化玻璃电容屏硬度高，现在市面上采用G+P材质的电容屏大多是一些山寨低端手机和大多数国产电容屏的平板电脑。
G+P材质的电容屏滑动时可以明显看见凹陷甚至有水波纹，容易刮花不耐磨，工艺简单，成本低!G+G与G+P的区别
1：G+G钢化玻璃电容屏坚硬不易划伤，而G+P塑胶片电容屏容易划伤，使用一段时间后屏幕会出现划痕。
2：G+G钢化玻璃电容屏耐腐蚀，G+P塑胶片电容屏在酸碱油作用下会变硬变色，会有明显“白斑”和“气雾”，屏幕清晰度降低！
3：G+G钢化玻璃电容屏透光率超过91，G+P塑胶片透光率低于83。
玻璃更清晰，P E T模糊，就是以前常见的“油屏”，并且随着时间推移P E T 会更模糊！
4：G+G钢化玻璃电容屏触摸滑动流畅，反应灵敏，P E T滑动生涩，不流畅，响应速度慢，有阻尼系数。
纳米碳管电容触摸屏介绍
(OCR)Zoom out Zoom in move slide slide clickCNT film sensor ITO film sensor优点四:可弯折设计优点七:品质及良率高Pin 1PND电子书电子书包7＂车用RTP/MID中国触摸屏网（ )您下载的该触摸屏技术文档来自于中国触摸屏网( / )What you are downloading are from China Touchscreen Site: ( / )中国触摸屏网四大版块：•触摸屏论坛：/•触摸屏供求商机：/•招聘/找工作求职：/forum-12-1.html•触摸屏行业杂志：/emag/1. 触摸屏论坛：中国触摸屏网论坛是触控面板人讨论触摸屏技术，解决触摸屏技术问题，发布触摸屏产品供求信息，了解触摸屏市场动态，触摸屏厂商招聘和找工作求职的第一平台。
2. 触摸屏供求商机：免费发布触摸屏相关产品：触控面板、触摸屏材料、触摸屏设备、触摸屏一体机、人机界面、大屏幕显示器、广告机、金融自助设备、薄膜开关、电子显示屏等3. 招聘/找工作求职：触摸屏厂商招聘和触摸屏行业人才找工作求职，招聘/找工作效果好！4. 触摸屏杂志：《触动中国》电子杂志聚焦触控面板行业资讯、追踪技术潮流和市场趋势。
中国触摸屏网( 51T ) 是中国首家以触控面板行业为基础的大型资讯、供求商机和论坛网站平台。
自2003年9月创立起，中国触摸屏网一直致力于提供触摸屏行业资讯与商务服务，深受触摸屏行业用户、业内企业和公司的首肯，其品牌影响力和用户满意度均位居业内第一。
中国触摸屏网凭借强大的信息资讯频道，产品展示频道，供求商机频道，触摸屏论坛频道，触摸屏一体机频道成为业界公认的全球最大的触控面板行业门户网站。
使用本文档前请您先阅读以下条款:1. 中国触摸屏网仅对原资料包“依样”打包，未做过任何改动，但不保证所提供资料或文档的完整性。
2. 请在使用前查毒(这也是您使用其它网络资源所必须注意的) 。
电容触摸屏基础培训
Contents
1
基本原理与分类
2
C-Touch基本结构
3
工艺流程简介
基本原理与分类
❖ 主要分类与基本原理
电容式触摸屏
表面电容式触摸屏
Surface capacitive TP
投射式触摸屏
Projected capacitive TP自电ຫໍສະໝຸດ 式触摸屏Self mode
C-touch基本结构
❖ 投射式触摸屏基本结构
G+F+F+F
Cover Glass(0.5~1.1mm)
G+F+F+F
Lamination Layer(30~100um) ITO film - sense(0.1~0.175mm)
电容式 触摸屏
G+F+F G+G+G
Lamination Layer(30~100um) ITO film - drive(0.1~0.175mm) Lamination Layer(30~100um)
基本原理
Cx
1 1
ChbC Chh C Cbb
1 Cfe
ChbC Chh C Cbb1C1fe1
基本原理
❖ 给予电容型触摸感应技术
电场变化触摸感应技术 触摸感 应技术 充电传输触摸感应技术
ADI Quantum/Atmel
松弛振荡器输触摸感应技术 Cypress
如右图所示意，对应X轴与Y轴 的电容变化，我们就可以计算出触 摸点的具体位置。
基本原理与分类
1：自电容检测方式特点和原理
• 检测每个感应单元的对地电容(CP)变化 • 有手指触摸时,感应单元的电容增加 • 激励和感应的是同一感应单元 • 每一个扫描周期行和列只需扫描检测一次 • 每一个扫描周期的扫描次数: 行数+列数
电容式触摸屏原理及详细资料
Panel Process
玻璃双面（DITO）
ITO图案做在玻璃的上下表面，分别为x轴和Y轴， 上表面加Lens
玻璃单面（SITO）
ITO图案做在玻璃的上表面 ，下表面为shielding 玻璃单面架桥，X轴与Y轴交汇处采用架桥 玻璃单面双层，使用SiO2隔离
Film
二层，分别为X轴，Y轴
34 2021/5/9
34
OS
CTP系统是一种普通外设，采用标准的SPI、 I2C接口，与OS无必然关系
SPI与I2C可以通过硬件接口连接，也可以通过 软件模拟方式连接
OS与CTP的关系主要体现在对触摸输入的 支持上，包括单点，多点，手势等
FTS最大能支持80Hz的扫描速率
30 2021/5/9
30
Power management
FTS CTP系统提供完善的功耗管理 FTS CTP系统提供3个功耗模式
Active：全速模式, 可以产生触摸中断/INT, 可 以读取触摸数据.
Monitor：触摸监测模式, 低速扫描, 不能产生 触摸中断/INT. 有触摸发生后自动跳转到Active
FTS方案能提供真实的5点触摸检测，为将来的 应用提升提供硬件支持
22 2021/5/9
22
SNR
在触摸屏行业，SNR定义为信号幅度与噪声幅 度比（噪声取绝对值）。
SNR的传统定义为信号功率与噪声功率比
SNRP=PS/PN=VS2/VN2=SNRV2 如果采用这个定义的SNR，则信噪比能达到数千。
16
Film
17 2021/5/9
COVER ＬＥＮＳ OCA TOP Film TOP ITO OCA BOTTOM ITO BOTTOM Film OCA Shielding ITO Shielding Film 液晶屏
(整理)电容触摸屏的介绍
电容触摸屏的介绍电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层，再在导体层外加上一块保护玻璃，双玻璃设计能彻底保护导体层及感应器。
电容式触摸屏在触摸屏四边均镀上狭长的电极，在导电体内形成一个低电压交流电场。
在触摸屏幕时，由于人体电场，手指与导体层间会形成一个耦合电容，四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏幕后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。
电容触摸屏的双玻璃不但能保护导体及感应器，更有效地防止外在环境因素对触摸屏造成影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。
电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。
当手指触摸在金属层上时，触点的电容就会发生变化，使得与之相连的振荡器频率发生变化，通过测量频率变化可以确定触摸位置获得信息。
由于电容随温度、湿度或接地情况的不同而变化，故其稳定性较差，往往会产生漂移现象。
该种触摸屏适用于系统开发的调试阶段。
编辑本段电容触摸屏的缺陷电容触摸屏的透光率和清晰度优于四线电阻屏，当然还不能和表面声波屏和五线电阻屏相比。
电容屏反光严重，而且，电容技术的四层复合触摸屏对各波长光的透光率不均匀，存在色彩失真的问题，由于光线在各层间的反射，还造成图像字符的模糊。
电容屏在原理上把人体当作一个电容器元件的一个电极使用，当有导体靠近与夹层ITO工作面之间耦合出足够量容值的电容时，流走的电流就足够引起电容屏的误动作。
我们知道，电容值虽然与极间距离成反比，却与相对面积成正比，并且还与介质的的绝缘系数有关。
因此，当较大面积的手掌或手持的导体物靠近电容屏而不是触摸时就能引起电容屏的误动作，在潮湿的天气，这种情况尤为严重，手扶住显示器、手掌靠近显示器7厘米以内或身体靠近显示器15厘米以内就能引起电容屏的误动作。
电容屏的另一个缺点用戴手套的手或手持不导电的物体触摸时没有反应，这是因为增加了更为绝缘的介质。
电容触摸屏
电容式触摸屏技术是利用人体的电流感应进行工作的。
电容式触摸屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层ITO，最外层是一薄层矽土玻璃保护层，夹层ITO涂层作为工作面，四个角上引出四个电极，内层ITO为屏蔽层以保证良好的工作环境。
当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。
这个电流分别从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。
中文名电容式触摸屏外文名capacitive touch screen简称电容屏元件归属传感器目录1工作原理2元件分类3结构组成4技术标准5优缺点▪优点▪缺点6故障排除1工作原理编辑电容屏要实现多点触控，靠的就是增加互电容的电极，简单地说，就是将屏幕分块，在每一个区域里设置一组互电容模块都是独立工作，所以电容屏就可以独立检测到各区域的触控情况，进行处理后，简单地实现多点触控。
[1]电容式触摸屏工作原理[2]电容技术触摸屏CTP（Capacity Touch Panel）是利用人体的电流感应进行工作的。
电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层ITO（纳米铟锡金属氧化物），最外层是只有0.0015mm厚的矽土玻璃保护层，夹层ITO涂层作工作面，四个角引出四个电极，内层ITO为屏层以保证工作环境。
[3]当用户触摸电容屏时，由于人体电场，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置。
可以达到99%的精确度，具备小于3ms的响应速度。
[4]投射式电容面板的触控技术投射电容式触摸屏是在两层ITO导电玻璃涂层上蚀刻出不同的ITO导电线路模块。
CTP制程简介
LENS Adhesive sensor
lens目前的材质有Glass，PMMA sensor结构根据基材及ITO层数分为以下几种形式 1. Glass sensor 2. 单层Film sensor 3. 双层Film sensor 4. 三层Film sensor
电容式触摸屏主要工艺结构：
设备 工艺方式
卷材切割
卷原材料卷材一般为500mm*100m（不同设计一般宽幅不同，常见宽幅 420mm;400mm;350mm) 通过裁切机裁切为设计要求的大板尺寸，如500mm*420mm(4.0”sensor 30 个) 在裁切过程中进行抽检。 卷材的外观问题一般在此抽检中发现。
G-G;
G-F; G-F-F; OGS
TP tape Thickness Transmittance Weight Strength
G-G 1.3mm-1.4mm 89% Heaviest Best
G-F 0.8-1.1mm 89% Light Good
G-F-F 0.9-1.3mm 88% Light Good
OGS 0.6-0.8mm 90% Lightest Good
Sensitivity
Cost
Good
High
Average
Low
Good
Average
Good
High
裁切
将卷材ITO/OCA 裁切为片材
ITO老化
预收缩与ITO结晶
银浆印刷
印刷线路位置
银浆固化
银浆内稀释剂蒸 发
大板加压脱泡
取出贴合后产品 边缘气泡
大板贴合
将ITO与OCA进行 对贴
O/S电测
电容式触摸屏(CTP)介绍
03 CTP的发展趋势
技术创新
新型材料
采用更轻、更薄、更耐用的材料，提高触摸屏的耐用性和稳定性。
高分辨率
提高显示分辨率，为用户提供更清晰、更细腻的视觉体验。
多点触控
实现多点触控功能，支持多个手指同时操作，提高交互体验。
