应用场景1、为了在混凝土设计中贯彻执行国家的技术经济政策，做到安全、适用、经济，保证质量，国家重新修订混凝土结构设计规范：《GB50010-2010混凝土结构设计规范》，并于2011年7月1日正式颁布执行。

由于新规范中补充了结构方案、抗震设计，修改了保护层等有关规定，故11G系列平法图集根据新规范进行了大量调整，也从而取代了03G系列平法图集。

2、新规范新平法在钢筋种类、钢筋的锚固连接、保护层、节点构造等改动很大。

功能作用本版新增了11G新平法的计算规则，将新规范、新平法中的变化部分内置与软件之中，用户只需要选择了11系新平法规则，就可以像过去一样准确计算钢筋工程量，软件自动按照新规范、新图集进行计算，从而免去学习钢筋软件和平法图集的痛苦。

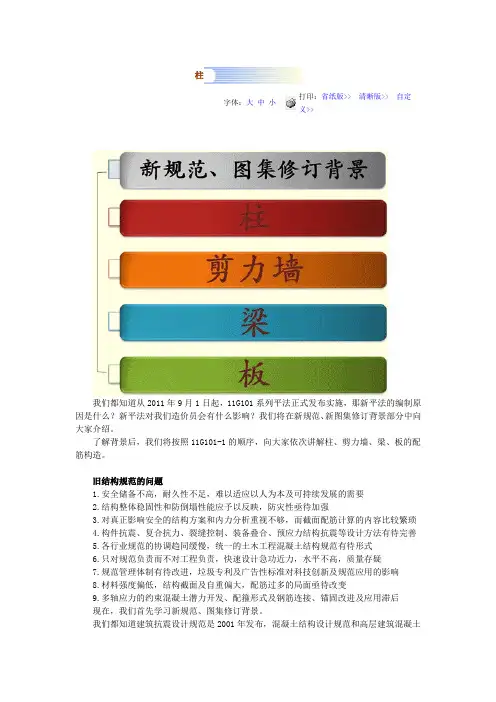

本次新平法规则的变化，结合软件的处理，可以总结为以下几个部分：“新规范变化”、“柱”、“墙”、“梁”、“板”五部分，具体内容如下：一、新规范变化本部分主要处理新规范变化所引起的对工程造价产生重要影响的极大要素。

1、自动按照新规范的规定确定建筑的抗震级别。

新规范对抗震级别的划定相对于老规范有一些变化，在新规则下，输入工程信息时，软件自动按照新规范确定建筑抗震等级。

2、按照新规范的规定，将钢筋种类由以前4种变为8种，如下图：
3、软件处理了新规范中保护层的变化，在计算箍筋时，保护层自动按最外侧钢筋到构件边缘来计算，保证钢筋计算结果的准确。

此部分对箍筋长度的计算影响尤其重大，软件中已经自动对箍筋公式进行了处理：在构件箍筋计算时，软件自动按照新的箍筋公式进行计算：
4、处理了钢筋锚固与连接的变化。

新规范中，只提供了基本锚固lab、labe的值，而la、lae需要根据公式换算得来，这点变化无疑是此次规范变化最大的影响之一。

这对今后钢筋的算量都带来了很大程度的学习成本，和很繁琐的工作量。

而软件，则自动根据规范进行换算，计算时，直接读取换算后的锚固长度，免去了手动换算的麻烦。

5、新规范中还提出了钢筋末端配置弯钩和机械锚固来减小锚固长度的方式。

且广泛应用于框架柱、剪力墙、框架梁的节点构造中。

在软件中，可通过节点设置，按照以前选择节点参数图的方法选择机械锚固的节点图，软件自动计算和统计。

报表统计：二、柱11G新平法里柱构件的节点构造变化较多，软件处理的内容如下：1、柱嵌固部位的判断及计算新平法中规定，当存在地下室时，基础顶面是否为嵌固部位，需要由设计指定，会直接影响柱子插筋长度及箍筋加密的计算，软件可在计算设置中进行嵌固的设置，从而自动计算。

2、顶层边角柱的处理新平法中顶层边角柱的节点有一些变化，增加了一些新的节点构造，并对以前的进行完善，软件同样将平法中B、C、D、E节点内置于软件中，方便计算。

3、增加顶层中柱节点构造新平法中增加了顶层中柱的机械锚固节点，软件同样内置，需要计算时，直接选用即可。

4、修改楼层变截面构造新平法中对柱在楼层变截面的构造做了较大修改，并增加了变截面一侧无梁的构造节点，软件将新节点全部内置，处理简单方便。

5、新版软件还对新平法柱构造有变化的地方进行了处理，包含地下一层多出纵筋在嵌固部位锚固的节点，梁上柱、墙上柱的节点构造。

三、墙1、剪力墙水平筋一字端部构造剪力墙一字端部的构造在新平法中做了较大修改，弯折长度由以前15d变为10d，软件节点自动处理。

2、剪力墙与端柱构造新平法中对剪力墙遇端柱补充了较多节点，考虑了多种情况，同时对其钢筋的构造也有点变化，如拐角端柱时，外侧钢筋由连续通过变为伸至柱端15d，软件将多种节点构造内置，自动处理。

3、斜交墙新平法中对斜交墙的构造做了较大变化，相邻斜交墙的锚固长度由锚固lae变为伸至对边弯折15d，增加了斜交墙水平钢筋的计算难度。

4、水平变截面剪力墙水平变截面，在旧平法里面没有相应节点说明，而在新平法给出了明确的构造，软件同样将节点内置，准确计算。

5、新平法中墙垂直筋顶部构造修改为伸至板顶弯折12d，软件节点自动处理。

6、梁上墙柱、板上墙柱的节点构造，软件中节点相应做了处理。

7、新平法中对暗梁、边框梁的端部构造，修改为同梁的构造，需要考虑是同框架梁还
是屋面框架梁的构造，因此软件对应增加暗梁、边框梁的属性，以满足平法要求。

四、梁1、楼层框架梁端部构造新增了机械锚固的节点，软件同样内置机械锚固节点做法，直接选用即可。

2、屋面框架梁根据新平法的内容，增加了端部机械锚固及相关节点，软件共增加4个节点来处理端部构造。

屋面框架梁变截面，新平法中的钢筋构造发生变化，软件自动内置节点进行处理。

屋面框架梁中间节点水平方向宽度发生变化或是纵筋根数变化时，根据新平法，软件新增节点进行处理。

3、悬挑梁新平法中，要求对悬挑梁的上部第二排钢筋也需要做弯下构造，并且对下部伸入支座的长度也做了修改，软件同样自动进行处理。

4、梁箍筋当框架梁、屋面框架梁以梁为支座时，在新平法中，在该支座一侧可不进行加密，会影响到箍筋、拉筋的计算，在软件中计算设置已经进行修改，默认按照新平法来进行计算。

5、梁侧面钢筋的构造增加了机械锚固的节点，软件根据节点设置自动处理。

6、新平法中增加了一些水平折梁、斜梁阳角、斜梁阴角的构造，软件中通过节点设置自动处理。

五、板1、板面筋在端部的构造变化，以及单标注负筋端部构造，软件根据新平法内容，修改默认的计算方式。

2、根据新平法，软件处理了柱上板带、跨中板带上部受力钢筋端部构造。

柱上板带箍筋的加密长度由原先的Ln/4修改为新平法中的3*h。

3、新平法中增加了柱上板带暗梁的构造，软件中直接在柱上板带中增加板带暗梁的属性，用户可根据实际情况进行输入，软件计算自动考虑遇板带钢筋扣减。

4、抗裂、抗温度筋与主筋搭接新平法中明确了抗裂、抗温度筋与负筋的搭接构造，在软件中直接通过计算设置即可处理。

5、折板构造新平法中增加了折板的构造，软件早已进行处理，并且能够清晰显示出钢筋三维，包含板的受力筋、负筋及分布筋。
