最新平法识图试题平法识图试题一、填空题1.某楼层框架柱箍筋为 10@100表示箍筋为、直径为、沿全高。
2.某楼面框架梁的集中标注中有N618，其中N表示是，618表示梁的两侧面沿边配置根18的钢筋。
3.当框架梁下部纵筋注写为220+318（—3）/520，表示上排纵筋为和，其中不伸入支座，下排纵筋全部伸入支座。
4.图集11G101_3中，表示梁板式筏形基础的基础梁地面与基础平板底面的位置关系时，“低板位”是指。
5.图集11G101_1规定，当梁的腹板高度h W≥时，须配置梁侧构造钢筋，其规格与根数应符合规范规定。
6.在抗震框架柱中，纵筋的接头位置应相互错开，在同一截面的纵筋接头的百分率不得超多50%，第一批焊接接头的位置距基础顶面不少于、及之大值。
第二批接头距第一批接头不少于。
7.已知某框架抗震设防等级为三级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
8.已知某框架抗震设防等级为三级，当框架柱截面高度为600mm，柱净高H0=3000mm时，该柱在楼面以上部位的箍筋加密区最小长度为。
9.在平法图集11G101_1中，剪力墙梁的梁编号LL2（JC）表示；剪力墙柱的编号YDZ3表示。
10.在框架柱的平法图中，柱井字箍筋的肢数注写为m×n表示。
11.当混凝土强度等级为C30，直径为20mm的HRB400级钢筋的最小锚固长度为。
12.在抗震框架柱中，纵筋的接头位置应相互错开，在同一截面的纵筋接头的百分率不得超过，第一批焊接接头的位置距地下室楼面不少于，第二批接头距第一批接头不少于及。
13.已知某框架抗震设防等级为二级，当框架梁截面高度为600mm时，其梁端箍筋加密区长度不小于。
14.已知某框架抗震设防等级为三级，当框架柱截面高度为700mm，柱净高H n=3600mm时，柱在楼面梁底部位的箍筋加密区长度不小于。
15.在平法图集11G101_1中，剪力墙身的编号Q1(2排)表示；剪力墙梁的编号AL3表示。
(完整版)平法识图期末考试
2015年7月《平法识图》期末考试试卷班级学号姓名一、填空题（每空1 分，共25 分）1.框架柱纵向钢筋直径时，不易采用绑扎搭接。
2. 已知某框架抗震设防等级为三级，当框架柱截面为750×700，柱净高H n为3600时，柱在楼面以上、梁底以下部位的箍筋加密区高度不小于mm。
3.已知某楼层框架KL截面尺寸300×500，一级抗，该梁的箍筋加密区最小长度为mm。
4. 任何情况，受拉钢筋的锚固长度不应小于mm。
任何情况，纵向受拉钢筋绑扎搭接长度不应小于mm。
5. 某圆柱箍筋为Lø10@100/200表示箍筋采用钢筋等级为级的箍筋，直径为mm,加密区间距mm,非加密区间距为mm。
6.在主次梁相交处常设置或，将其直接画在平面图中的上，用线引注。
7.在平面施工图上，板的上部钢筋用大写字母，下部钢筋用大写字母8.梁的平面标注包括集中标注和原位标注，原位标注包括和。
9.单向板的长短边之比，双向板的长短边之比10.板开洞在情况下需要设补强筋，根数为每边至少根且不小于被切断钢筋的11.板上部钢筋伸入端支座的锚固长度为12.在抗震框架柱中，纵筋的接头位置应，在同一截面的纵筋接头的百分率不得超过，二、判断题（每题 1分，共10 分）( )1．板的支座是梁、剪力墙时，其上部支座负筋锚固长度为La，下部纵筋深入支座5d 且至少到支座中心线。
( )2．梁的加密区位于支座两侧及支座内部( )3、抗震框架柱中柱的顶部纵筋均应锚入顶层梁中后水平弯折12d锚固( )4、抗震框架柱中纵筋采用绑扎搭接时，搭接长度范围内箍筋也应加密。
( )5、板中间支座筋的支座为混凝土剪力墙、砌体墙或圈梁时，其构造不相同( )6．抗震框架柱中，确定框架柱箍筋肢数时要满足对柱纵筋“隔一拉一”的要求( )7．KL4(5A)表示第5号框架梁，4跨，一端有悬挑。
( )8．梁的平面注写方式包括集中标注和原位标注，当集中标注与原位标注有冲突的时候按集中标注来施工( )9．当为HPB300光圆钢筋时，端部应设180度弯钩，其平直长度为6.25d( )10．无梁楼盖板的制图规则中：h=xxx表示板带宽、b=xxx表示板带厚三、选择题：（每题３分，共30 分）1．1．一级钢筋作为受力主筋时末端设置（）度弯钩，单个弯钩长度为（）.A. 135,11.9dB.180,11.9dC.135,6.25dD.180,6.25d2.梁编号为WKL代表的是什么梁（）A. 屋面框架梁B.框架梁C.框支梁D.悬挑梁3.在结构图中，梁的上方有这样的集中标注2 ф22+（4 ф12），请问括号内的标注表示梁的（）A. 箍筋B.下部纵筋C.支座负筋D.架立筋4.对于梁宽是300mm的梁，侧面纵向构造钢筋的拉筋直径一般为（）mmA. 6B.8C.10D.125.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）（A）500 （B）900 （C）1200 （D）无法确定6.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（）。
大一平法识图试题及答案
大一平法识图试题及答案一、选择题（每题2分，共20分）1. 平法图的全称是（）。
A. 平面投影法B. 平面几何法C. 平面布置法D. 平面分析法答案：A2. 平法图的主要用途是（）。
A. 建筑设计B. 施工图绘制C. 结构设计D. 施工管理答案：C3. 以下哪个选项不是平法图的组成部分（）。
A. 总平面图B. 建筑平面图C. 建筑立面图D. 建筑剖面图答案：A4. 平法图中，表示建筑物高度的线是（）。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：B5. 在平法图中，建筑物的宽度通常由（）表示。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：A6. 平法图中，表示建筑物长度的线是（）。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：A7. 平法图中，表示建筑物深度的线是（）。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：A8. 平法图中，表示建筑物层数的线是（）。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：B9. 平法图中，表示建筑物朝向的线是（）。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：C10. 平法图中，表示建筑物内部结构的线是（）。
A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：A二、填空题（每题2分，共10分）1. 平法图中的定位轴线通常用________表示。
答案：细实线2. 平法图中的标高线通常用________表示。
答案：粗实线3. 平法图中的轮廓线通常用________表示。
答案：虚线4. 平法图中的投影线通常用________表示。
答案：点划线5. 平法图中的建筑物层数通常用________表示。
答案：数字三、简答题（每题5分，共20分）1. 简述平法图的作用。
答案：平法图是用于表达建筑物结构和构造的一种图示方法，它通过简化的符号和线条来表达建筑物的平面、立面和剖面信息，以便于施工人员理解和实施。
2. 描述平法图中定位轴线的作用。

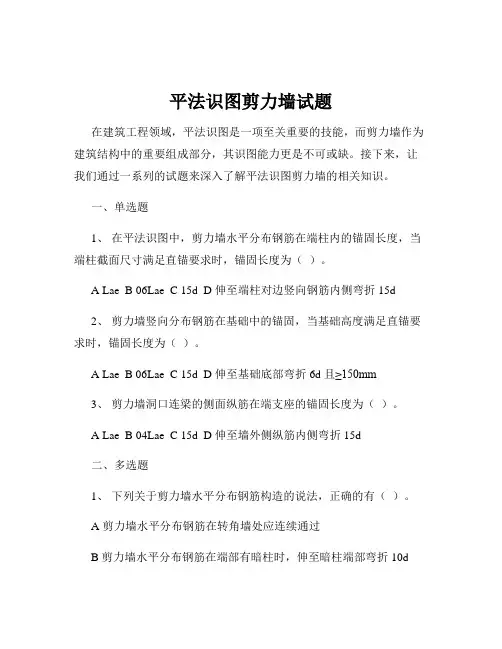

平法识图剪力墙试题
平法识图剪力墙试题在建筑工程领域，平法识图是一项至关重要的技能，而剪力墙作为建筑结构中的重要组成部分，其识图能力更是不可或缺。
接下来，让我们通过一系列的试题来深入了解平法识图剪力墙的相关知识。
一、单选题1、在平法识图中，剪力墙水平分布钢筋在端柱内的锚固长度，当端柱截面尺寸满足直锚要求时，锚固长度为（）。
A LaeB 06LaeC 15dD 伸至端柱对边竖向钢筋内侧弯折 15d2、剪力墙竖向分布钢筋在基础中的锚固，当基础高度满足直锚要求时，锚固长度为（）。
A LaeB 06LaeC 15dD 伸至基础底部弯折 6d 且≥150mm3、剪力墙洞口连梁的侧面纵筋在端支座的锚固长度为（）。
A LaeB 04LaeC 15dD 伸至墙外侧纵筋内侧弯折 15d二、多选题1、下列关于剪力墙水平分布钢筋构造的说法，正确的有（）。
A 剪力墙水平分布钢筋在转角墙处应连续通过B 剪力墙水平分布钢筋在端部有暗柱时，伸至暗柱端部弯折 10dC 剪力墙水平分布钢筋在丁字墙处应锚固在墙内D 剪力墙水平分布钢筋的搭接长度为 12Lae2、以下关于剪力墙竖向分布钢筋连接的描述，正确的是（）。
A 可采用绑扎搭接，搭接长度为 12LaeB 可采用机械连接，连接区段长度为 35dC 可采用焊接连接，连接区段长度为 35d 且≥500mmD 相邻竖向分布钢筋的连接位置应错开三、判断题1、剪力墙身的编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成。
（）2、剪力墙洞口的表示方法中，矩形洞口的洞宽和洞高均以毫米为单位。
（）四、识图题1、如下图所示，已知该剪力墙的抗震等级为三级，混凝土强度等级为 C30，钢筋采用 HRB400，试计算剪力墙水平分布钢筋的长度。
（给出具体的图形及尺寸标注）2、给出另一张剪力墙的施工图，标注有各种尺寸、钢筋信息等，要求计算剪力墙竖向分布钢筋的根数。
五、简答题1、简述剪力墙水平分布钢筋在约束边缘构件中的锚固要求。

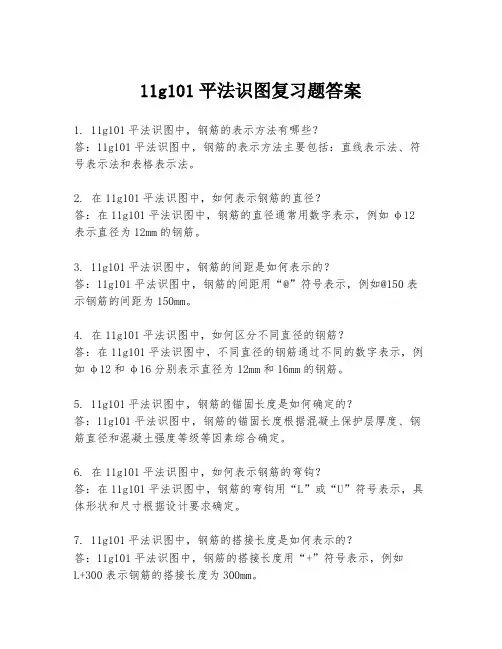

11g101平法识图复习题答案
11g101平法识图复习题答案1. 11g101平法识图中，钢筋的表示方法有哪些？答：11g101平法识图中，钢筋的表示方法主要包括：直线表示法、符号表示法和表格表示法。
2. 在11g101平法识图中，如何表示钢筋的直径？答：在11g101平法识图中，钢筋的直径通常用数字表示，例如φ12表示直径为12mm的钢筋。
3. 11g101平法识图中，钢筋的间距是如何表示的？答：11g101平法识图中，钢筋的间距用“@”符号表示，例如@150表示钢筋的间距为150mm。
4. 在11g101平法识图中，如何区分不同直径的钢筋？答：在11g101平法识图中，不同直径的钢筋通过不同的数字表示，例如φ12和φ16分别表示直径为12mm和16mm的钢筋。
5. 11g101平法识图中，钢筋的锚固长度是如何确定的？答：11g101平法识图中，钢筋的锚固长度根据混凝土保护层厚度、钢筋直径和混凝土强度等级等因素综合确定。
6. 在11g101平法识图中，如何表示钢筋的弯钩？答：在11g101平法识图中，钢筋的弯钩用“L”或“U”符号表示，具体形状和尺寸根据设计要求确定。
7. 11g101平法识图中，钢筋的搭接长度是如何表示的？答：11g101平法识图中，钢筋的搭接长度用“+”符号表示，例如L+300表示钢筋的搭接长度为300mm。
8. 在11g101平法识图中，如何表示钢筋的切断？答：在11g101平法识图中，钢筋的切断用“-”符号表示，例如L-300表示钢筋在此处切断，长度为300mm。
9. 11g101平法识图中，钢筋的分布筋和受力筋有何区别？答：11g101平法识图中，分布筋主要起固定和分布作用，而受力筋则承担结构的主要受力。
10. 在11g101平法识图中，如何表示钢筋的焊接？答：在11g101平法识图中，钢筋的焊接用“W”符号表示，具体焊接方式和长度根据设计要求确定。
平法识图考试题及答案
平法识图考试题及答案一、单选题（每题2分，共20分）1. 平法识图中的“平法”是指什么？A. 一种绘图方法B. 一种计算方法C. 一种测量方法D. 一种建筑施工方法答案：A2. 下列哪项不是平法识图的基本要素？A. 比例B. 尺寸C. 符号D. 颜色答案：D3. 在平法识图中，比例尺的作用是什么？A. 表示实际尺寸B. 表示图示尺寸C. 表示图示与实际的比例关系D. 表示材料的规格答案：C4. 符号“⊕”在平法识图中通常表示什么？A. 圆形B. 正方形C. 圆形孔D. 正方形孔答案：C5. 平法识图中的尺寸标注通常包括哪些内容？A. 长度B. 宽度C. 高度D. 所有以上答案：D6. 以下哪个不是平法识图中常见的标注方法？A. 线性标注B. 角度标注C. 面积标注D. 体积标注答案：D7. 在平法识图中，尺寸线的作用是什么？A. 表示材料的厚度B. 表示图示与实际的比例关系C. 表示尺寸的具体数值D. 表示图示的轮廓答案：C8. 平法识图中的“图例”通常包含哪些信息？A. 符号的含义B. 材料的规格C. 施工的步骤D. 所有以上答案：A9. 在平法识图中，使用虚线表示什么？A. 隐藏线B. 可见线C. 轮廓线D. 辅助线答案：A10. 平法识图中的“索引线”的作用是什么？A. 指示具体位置B. 表示尺寸的具体数值C. 表示图示的轮廓D. 表示材料的规格答案：A二、多选题（每题3分，共15分）1. 平法识图中，以下哪些是常见的图示符号？A. “⊕”B. “▬”C. “▲”D. “∟”答案：A, B, C, D2. 在平法识图中，比例尺的使用可以带来哪些好处？A. 方便计算B. 方便绘图C. 方便理解D. 方便施工答案：A, B, C, D3. 平法识图中，尺寸标注的作用包括哪些？A. 指导施工B. 指导设计C. 指导材料采购D. 指导预算编制答案：A, B, C, D4. 在平法识图中，以下哪些是常见的标注方法？A. 线性标注B. 角度标注C. 面积标注D. 体积标注答案：A, B5. 平法识图中，图例的作用包括哪些？A. 说明符号含义B. 说明材料规格C. 说明施工步骤D. 提供参考信息答案：A, B, D三、判断题（每题1分，共10分）1. 平法识图中的“平法”是指一种测量方法。
最新《平法识图》最全形考题库考试题及标准答案【精华版】
最新《平法识图》最全形考题库考试题及标准答案【精华版】注：本文件169页，电大成人本科网上形考题基本覆盖，请配合word【查找】功能使用。
答案在选项后面，0为错误选项。
平法识图（本）默认测试课程/第二章-单选题单选题当图纸标有：KL7（3）300х700GY500х250表示？（）A.7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高2500B.7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高2500C.7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高5000D.7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250100单选题架立钢筋同支座负筋的搭接长度为：（）A.15d0B.12d0C.150100D.2500单选题一级抗震框架梁箍筋加密区判断条件是（）A.1.5Hb（梁高）、500mm取大值0B.2Hb（梁高）、500mm取大值100C.1200mm0D.1500mm0单选题梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（）A.1/5Ln+锚固0B.1/4Ln+锚固100C.1/3Ln+锚固0D.其他值0单选题当图纸标有：JZL1（2A）表示？（）A.1号井字梁，两跨一端带悬挑100B.1号井字梁，两跨两端带悬挑0C.1号剪支梁，两跨一端带悬挑0D.1号剪支梁，两跨两端带悬挑0单选题抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（）A.15d100B.12d0C.梁高-保护层0D.梁高-保护层х20单选题梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（）A.当梁高≤350时为6mm，梁高＞350mm时为8mm100B.当梁高≤450时为6mm，梁高＞450mm时为8mm0C.当梁宽≤350时为6mm，梁宽＞350mm时为8mm0D.当梁宽≤450时为6mm，梁宽＞450mm时为8mm0单选题纯悬挑梁下部带肋钢筋伸入支座长度为（）A.15d100B.12d0e0D.支座宽0单选题悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（）A.L（悬挑梁净长）-保护层0B.0.85хL（悬挑梁净长）0C.0.8хL（悬挑梁净长）0D.0.75хL（悬挑梁净长）100单选题当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（）A./100B.；0C.*0D.+0单选题梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（）A./0B.；0C.*0D.+100单选题梁高≤800时，吊筋弯起角度为（）A.600B.300C.45100单选题表示框架梁第1号，4跨，无悬挑。
平法识图期末考试1
2015年7月《平法识图》期末考试试卷班级学号姓名一、填空题（每空1 分，共25 分）1.框架柱纵向钢筋直径时，不易采用绑扎搭接。
2. 已知某框架抗震设防等级为三级，当框架柱截面为750×700，柱净高H n为3600时，柱在楼面以上、梁底以下部位的箍筋加密区高度不小于mm。
3.已知某楼层框架KL截面尺寸300×500，一级抗，该梁的箍筋加密区最小长度为mm。
4. 任何情况，受拉钢筋的锚固长度不应小于mm。
任何情况，纵向受拉钢筋绑扎搭接长度不应小于mm。
5. 某圆柱箍筋为Lø10@100/200表示箍筋采用钢筋等级为级的箍筋，直径为mm,加密区间距mm,非加密区间距为mm。
6.在主次梁相交处常设置或，将其直接画在平面图中的上，用线引注。
7.在平面施工图上，板的上部钢筋用大写字母，下部钢筋用大写字母8.梁的平面标注包括集中标注和原位标注，原位标注包括和。
9.单向板的长短边之比，双向板的长短边之比10.板开洞在情况下需要设补强筋，根数为每边至少根且不小于被切断钢筋的11.板上部钢筋伸入端支座的锚固长度为12.在抗震框架柱中，纵筋的接头位置应，在同一截面的纵筋接头的百分率不得超过，二、判断题（每题 1分，共10 分）( )1．板的支座是梁、剪力墙时，其上部支座负筋锚固长度为La，下部纵筋深入支座5d 且至少到支座中心线。
( )2．梁的加密区位于支座两侧及支座内部( )3、抗震框架柱中柱的顶部纵筋均应锚入顶层梁中后水平弯折12d锚固( )4、抗震框架柱中纵筋采用绑扎搭接时，搭接长度范围内箍筋也应加密。
( )5、板中间支座筋的支座为混凝土剪力墙、砌体墙或圈梁时，其构造不相同( )6．抗震框架柱中，确定框架柱箍筋肢数时要满足对柱纵筋“隔一拉一”的要求( )7．KL4(5A)表示第5号框架梁，4跨，一端有悬挑。
( )8．梁的平面注写方式包括集中标注和原位标注，当集中标注与原位标注有冲突的时候按集中标注来施工( )9．当为HPB300光圆钢筋时，端部应设180度弯钩，其平直长度为6.25d( )10．无梁楼盖板的制图规则中：h=xxx表示板带宽、b=xxx表示板带厚三、选择题：（每题３分，共30 分）1．1．一级钢筋作为受力主筋时末端设置（）度弯钩，单个弯钩长度为（）.A. 135,11.9dB.180,11.9dC.135,6.25dD.180,6.25d2.梁编号为WKL代表的是什么梁（）A. 屋面框架梁B.框架梁C.框支梁D.悬挑梁3.在结构图中，梁的上方有这样的集中标注2 ф22+（4 ф12），请问括号内的标注表示梁的（）A. 箍筋B.下部纵筋C.支座负筋D.架立筋4.对于梁宽是300mm的梁，侧面纵向构造钢筋的拉筋直径一般为（）mmA. 6B.8C.10D.125.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）（A）500 （B）900 （C）1200 （D）无法确定6.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（）。
完整版)钢筋平法识图试卷
完整版)钢筋平法识图试卷2/3、2/4、l/25.梁的编号、截面尺寸、箍筋规格与间距、上部通长筋、下部通长筋、架立筋、侧面构造钢筋、抗扭钢筋6.对称原则7.架立筋的根数=（支座两边净跨长度+支座宽度）/间距+18.机械连接二、问答题（本题总计30分，每小题6分）1.平法识图是指在平面图上标注结构构件的编号、尺寸和配筋，并按照一定规则排列，以便于识别和计算。
其特点是编号清晰、尺寸准确、配筋规范、排列有序。
与其他图集相比，平法识图更加规范化，有明确的标准和规则，便于统一和交流。
2.建筑层高是指建筑物地面到最高层顶部的高度，包括屋顶、机房等。
结构层高是指结构层面到最高层顶部的高度，不包括屋顶、机房等。
建筑层高和结构层高之间的差值就是非结构高度。
3.两个梁可以编成同一编号的条件是：它们的截面形状、尺寸和配筋完全相同，并且它们在平面图上的位置、方向也完全相同。
4.主梁是指跨度较大、承载力较大、位置较高的梁；次梁是指跨度较小、承载力较小、位置较低的梁。
通常在平面图上，主梁的编号会比次梁的编号高一个数字。
5.标准层是指结构层高一般相同的层，其高度通常为3.5m或4.2m。
在分层计算中，需要将结构分成若干个标准层，以便于计算和设计。
三、计算题（本题总计35分，每小题7分）KL1端支座的支座负筋长度为：支座两边净跨长度的最大值l=600mm支座负荷P=600×600×25×1.2=N支座负筋根数n=（支座两边净跨长度+支座宽度）/间距+1=（600+600）/200+1=7单根支座负筋长度L=P/(n×4×6.16)=/(7×4×6.16)=1542.58mm延伸长度=2L+2×钢筋保护层厚度=2×1542.58+2×28=3141.16mm≈3141mm四、识图题（本题总计15分，每小题5分）1.集中标注：梁的编号为KL3(3A)450×600，箍筋为φ12@150/200(4)，上部通长筋为2φ25和4φ25，下部通长筋为G4φ12，架立筋为4φ25，侧面构造钢筋为2φ16，抗扭钢筋为φ10@200(2)。
平法识图习题测试及答案
测试1. 单选不属于结构设计总说明主要内容的是（）A：图纸目录B：工程概况C：主要结构材料D：结构要点和施工要求正确答案：[D]答案解析：2. 单选普通房屋和构筑物设计使用年限为（）A：5年B：25年C：50年D：100年正确答案：[C]答案解析：3. 单选框架梁的代号为（）A：PTBB：ATC：KZD：KL正确答案：[D]答案解析：4. 单选钢筋混凝土框架结构教学楼，其卫生间的环境类别属于（）A：一B：二aC：二bD：三a正确答案：[B]答案解析：5. 单选教学楼抗震设防类别取（）A：甲类B：乙类C：丙类D：丁类正确答案：[C]答案解析：6. 单选下列属于恒载的是（）A：屋面雪荷载B：楼面人群荷载C：风荷载D：自重荷载正确答案：[D]答案解析：7. 单选热轧钢筋符号“C”对应的是（）A：HPB300B：HRB335C：HRB400D：HRB500正确答案：[C]答案解析：8. 单选基础中的砌体，应选用（）砌筑。
A：石灰砂浆B：水泥砂浆C：水泥石灰砂浆D：水泥黏土砂浆正确答案：[B]答案解析：9. 单选钢筋混凝土框架柱，室内正常环境下混凝土C25保护层最小厚度为（）A：20mmB：25mmC：30mmD：40mm正确答案：[B]答案解析：10. 单选某三级抗震框架梁，其下部配置纵向受拉钢筋4C20，混凝土为C25，该纵向受拉钢筋的抗震锚固长度Lae为（）A：700mmB：800mmC：840mmD：940mm正确答案：[C]答案解析：11. 单选某非抗震钢筋混凝土板，混凝土强度等级为C25，纵向受力钢筋为A10ⓐ150，当同一区段搭接接头面积百分率小于25%时，其绑扎搭接长度Ll为() A：360mmB：400mmC：410mmD：460mm正确答案：[A]答案解析：12. 单选建筑工程施工过程中，下列不属于钢筋连接方式的是（）A：对接连接B：绑扎搭接C：机械连接D：焊接连接正确答案：[A]答案解析：13. 单选独立基础编号“DJP”表示的独立基础类型是（）A：普通阶形独立基础B：普通坡形独立基础C：杯口阶形独立基础D：杯口坡形独立基础正确答案：[B]答案解析：14. 单选当独立基础底板长度≥（）时，除外侧钢筋外，其底板配筋长度可取相应方向底板长度的0.9倍。
平法识图考试和答案
平法识图考试和答案一、单项选择题（每题2分，共10题，共20分）1. 平法识图是指使用平面图和剖面图来表达建筑物的结构信息，以下哪项不是平法识图的特点？（）A. 信息量大B. 直观性强C. 易于修改D. 便于施工答案：C2. 在平法识图中，以下哪项不是平面图的主要作用？（）A. 表达建筑物的平面布局B. 表达建筑物的立面设计C. 表达建筑物的尺寸和位置D. 表达建筑物的平面形状答案：B3. 平法识图中的剖面图主要用于表达建筑物的哪方面信息？（）A. 内部结构B. 外部装饰C. 材料选择D. 施工方法答案：A4. 在平法识图中，以下哪项不是建筑物的基本信息？（）A. 建筑物的尺寸B. 建筑物的位置C. 建筑物的用途D. 建筑物的施工单位答案：D5. 平法识图中，建筑物的尺寸通常用以下哪种方式表示？（）A. 文字描述B. 数字标注C. 图形符号D. 颜色区分答案：B6. 在平法识图中，以下哪项不是建筑物的结构信息？（）A. 梁的尺寸B. 柱的布置C. 墙体的材料D. 建筑物的朝向答案：D7. 平法识图中，建筑物的平面图和剖面图之间的关系是？（）A. 相互独立B. 相互补充C. 完全相同D. 互不相关答案：B8. 在平法识图中，建筑物的剖面图通常位于平面图的哪个位置？（）A. 顶部B. 底部C. 左侧D. 右侧答案：B9. 平法识图中，建筑物的尺寸标注通常使用哪种单位？（）A. 米B. 厘米C. 毫米D. 英寸答案：C10. 在平法识图中，建筑物的平面图和剖面图的比例尺通常是？（）A. 1:1B. 1:100C. 1:500D. 1:1000答案：B二、多项选择题（每题3分，共5题，共15分）11. 平法识图的主要优点包括哪些？（）A. 信息量大B. 直观性强C. 易于修改D. 便于施工答案：ABD12. 在平法识图中，建筑物的基本信息通常包括哪些？（）A. 建筑物的尺寸B. 建筑物的位置C. 建筑物的用途D. 建筑物的施工单位答案：ABC13. 平法识图中，建筑物的结构信息通常包括哪些？（）A. 梁的尺寸B. 柱的布置C. 墙体的材料D. 建筑物的朝向答案：ABC14. 在平法识图中，建筑物的剖面图的主要作用包括哪些？（）A. 表达建筑物的内部结构B. 表达建筑物的外部装饰C. 表达建筑物的材料选择D. 表达建筑物的施工方法答案：A15. 平法识图中，建筑物的尺寸标注通常使用哪些方式？（）A. 文字描述B. 数字标注C. 图形符号D. 颜色区分答案：BC三、判断题（每题2分，共10题，共20分）16. 平法识图是一种使用平面图和剖面图来表达建筑物的结构信息的方法。
平法识图考试题及答案
平法识图考试题及答案一、单项选择题（每题2分，共20分）1. 平法施工图集适用于（）。
A. 工业建筑B. 民用建筑C. 公共建筑D. 所有建筑答案：B2. 平法施工图集的全称是（）。
A. 建筑施工图集B. 建筑结构施工图集C. 建筑平面施工图集D. 建筑立面施工图集答案：B3. 平法施工图集的主要内容包括（）。
A. 建筑平面图B. 建筑立面图C. 建筑剖面图D. 建筑详图答案：B4. 平法施工图集中，柱的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“D”表示答案：C5. 平法施工图集中，梁的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“D”表示答案：B6. 平法施工图集中，板的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“B”表示答案：D7. 平法施工图集中，剪力墙的表示方法为（）。
A. 以字母“Z”表示C. 以字母“G”表示D. 以字母“Q”表示答案：D8. 平法施工图集中，楼梯的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“T”表示答案：D9. 平法施工图集中，基础的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示答案：D10. 平法施工图集中，屋面的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“W”表示答案：D二、多项选择题（每题3分，共15分）11. 平法施工图集的特点包括（）。
A. 标准化B. 系统化C. 模块化D. 通用化答案：ABCD12. 平法施工图集的主要作用包括（）。
A. 提高施工效率B. 减少施工错误C. 降低施工成本D. 提高施工质量答案：ABCD13. 平法施工图集中，柱的标注内容包括（）。
平法制图考试题及答案
平法制图考试题及答案一、选择题（每题2分，共20分）1. 平面直角坐标系中，点A的坐标为(3,4)，则点A关于x轴对称的点的坐标为：A. (3,-4)B. (-3,4)C. (3,4)D. (-3,-4)答案：A2. 已知直线l的方程为y=2x+3，直线m的方程为y=-x+1，这两条直线的交点坐标为：A. (2,7)B. (-2,-1)C. (1,3)D. (0,3)答案：C3. 圆的标准方程为(x-a)^2 + (y-b)^2 = r^2，其中(a,b)为圆心坐标，r为半径。
若圆心坐标为(1,2)，半径为3，则该圆的方程为：A. (x-1)^2 + (y-2)^2 = 9B. (x+1)^2 + (y-2)^2 = 9C. (x-1)^2 + (y+2)^2 = 9D. (x+1)^2 + (y+2)^2 = 9答案：A4. 已知抛物线方程为y^2 = 4x，其焦点坐标为：A. (0,2)B. (2,0)C. (1,0)D. (0,0)答案：B5. 直线l的倾斜角为45°，斜率为：A. 1B. -1C. 0D. 无法确定答案：A6. 已知椭圆方程为\(\frac{x^2}{9} + \frac{y^2}{4} = 1\)，其长轴长度为：A. 6B. 3C. 5D. 4答案：A7. 双曲线的标准方程为\(\frac{x^2}{a^2} - \frac{y^2}{b^2} =1\)，其中a和b分别为横轴和纵轴的半轴长。
若a=3，b=2，则该双曲线的渐近线方程为：A. y = ±\(\frac{2}{3}\)xB. y = ±\(\frac{3}{2}\)xC. y = ±\(\frac{4}{3}\)xD. y = ±\(\frac{3}{4}\)x答案：A8. 点P(4,-3)到直线3x+4y-5=0的距离为：A. 5B. 2C. 3D. 4答案：C9. 已知向量\(\vec{a} = (2, -1)\)，\(\vec{b} = (-1, 3)\)，则\(\vec{a}\)与\(\vec{b}\)的点积为：A. 3B. -3C. 5D. -5答案：B10. 已知函数f(x) = x^3 - 3x^2 + 2，其在x=1处的导数为：A. 0B. 1C. -1D. 2答案：C二、填空题（每题3分，共15分）1. 已知直线l的方程为2x-3y+5=0，该直线的斜截式方程为y =________。
平法识图考试题及答案
平法识图考试题及答案一、选择题（每题2分，共20分）1. 平法识图是指什么？A. 一种建筑设计方法B. 一种施工图纸阅读技巧C. 一种结构计算方法D. 一种建筑材料答案：B2. 平法识图的基本原则是什么？A. 以图为主，文字为辅B. 以文字为主，图示为辅C. 图文结合，相互补充D. 只依赖图示，忽略文字答案：C3. 以下哪个不是平法识图的基本要素？A. 图例B. 比例C. 尺寸D. 颜色答案：D4. 平法识图时，如何快速识别结构类型？A. 观察图示中的符号B. 查看图纸标题C. 阅读图纸说明D. 以上都是答案：D5. 以下哪个是平法识图时常见的错误？A. 忽略细节B. 只读文字C. 只读图示D. 忽略图例答案：A6. 平法识图时，如何确定构件的位置？A. 通过尺寸标注B. 通过图例C. 通过比例D. 通过颜色答案：A7. 以下哪个不是平法识图的常用工具？A. 直尺B. 三角板C. 放大镜D. 计算器答案：D8. 平法识图时，如何判断构件的连接方式？A. 观察构件的连接点B. 查看图纸说明C. 阅读构件的尺寸D. 以上都是答案：B9. 以下哪个是平法识图的高级技巧？A. 快速识别构件B. 理解构件的功能C. 快速计算构件的尺寸D. 以上都是答案：D10. 平法识图时，如何避免遗漏重要信息？A. 仔细阅读图纸B. 使用标记工具C. 多次核对图纸D. 以上都是答案：D二、填空题（每空2分，共20分）1. 平法识图的目的是______，提高施工效率。
答案：正确理解图纸意图2. 在平法识图中，图例通常用于______。
答案：解释图纸中的符号3. 比例尺是平法识图中用来______的工具。
答案：确定图示与实际尺寸的关系4. 当图纸中存在不明确的地方时，应______。
答案：查阅相关规范或咨询专业人士5. 平法识图时，构件的尺寸通常通过______来标注。
答案：尺寸线和数字6. 为了提高识图的准确性，建议使用______来辅助阅读。
平法识图考试题及答案
平法识图考试题及答案一、单项选择题（每题2分，共10题）1. 平法识图中，表示钢筋直径的符号是：A. φB. ∅C. ∑D. ∏答案：A2. 在平法识图中，表示梁的起点和终点的符号是：A. ⇀B. ⇁C. ⇂D. ⇃答案：B3. 平法识图中，表示钢筋长度的单位是：A. 米B. 厘米C. 毫米D. 千米答案：C4. 在平法识图中，表示钢筋数量的符号是：A. NB. LC. DD. M5. 平法识图中，表示梁的截面尺寸的符号是：A. b×hB. h×bC. w×dD. d×w答案：A6. 在平法识图中，表示柱的垂直度要求的符号是：A. ⊥B. ∥C. ∩D. ∪答案：A7. 平法识图中，表示板的厚度的单位是：A. 米B. 厘米C. 毫米D. 千米答案：C8. 在平法识图中，表示基础的深度的符号是：A. DB. BC. HD. L答案：C9. 平法识图中，表示墙体的厚度的单位是：B. 厘米C. 毫米D. 千米答案：C10. 在平法识图中，表示楼梯的踏步数量的符号是：A. NB. SC. TD. R答案：A二、多项选择题（每题3分，共5题）1. 平法识图中，以下哪些符号表示钢筋的连接方式？A. ⊕B. ⊗C. ⊚D. ⊛答案：A, B2. 在平法识图中，表示混凝土强度等级的符号包括：A. CB. FC. SD. P答案：A, B3. 平法识图中，以下哪些符号表示预应力钢筋？A. ⇀B. ⇁D. ⇃答案：C, D4. 在平法识图中，表示门窗洞口的尺寸的符号是：A. W×HB. H×WC. D×HD. H×D答案：A, B5. 平法识图中，表示钢结构连接的符号包括：A. ⊕B. ⊗C. ⊚D. ⊛答案：C, D三、判断题（每题1分，共5题）1. 平法识图中，表示钢筋保护层厚度的单位是毫米。
（对）2. 在平法识图中，表示梁的配筋率的符号是P。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平法图集测试题及答案
一．单选题：（每题2分，共40分）
1.梁编号为WKL代表的是什么梁（）
A. 屋面框架梁
B.框架梁
C.框支梁
D.悬挑梁
2.框架梁平法施工图中集中标注内容的选注值为（）。
A．梁编号 B．梁顶面标高高差 C．梁箍筋 D．梁截面尺寸
3.图集11G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。
当梁的某项数值的集中标注与原位标注不一致时，施工时（）。
A、原位标注取值优先
B、集中标注取值优先
C、根据需要决定按原位标注优先或集中标注取值优先
D、都不是
4.框架梁平法施工图中原位标注内容有（）。
A．梁编号B．梁支座上部钢筋C．梁箍筋D．梁截面尺寸
5.平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示（）。
A、箍筋为四肢箍
B、四根箍筋间距200
C、四根箍筋加密
D、四根Φ8的箍筋
6.当图纸标有：JZL1（2A）表示？（）
A、1号井字梁，两跨一端带悬挑
B、1号井字梁，两跨两端带悬挑
C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑
7.当图纸标有：KL7（3）300*700 PY500*250表示？（）
A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250
B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250
C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500
D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250
8.基础梁箍筋信息标注为：10Φ12@100/200(6)表示（）
A、直径为12的一级钢，从梁端向跨内，间距100设置5道，其余间距为200，均为6支箍
B、直径为12的一级钢，从梁端向跨内，间距100设置10道，其余间距为200，均为6支箍
C、直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍
D、直径为12的一级钢，加密区间距100设置5道，其余间距为200，均为6支箍
9.架立钢筋同支座负筋的搭接长度为：（）
A、15d
B、12d
C、150
D、250
10.梁下部不伸入支座钢筋在什么位置断开（）
A、距支座边0.05Ln
B、距支座边0.5Ln
C、距支座边0.01Ln
D、距支座边0.1Ln
11.下列关于梁、柱平法施工图制图规则的论述中正确的是（）。
A．梁采用平面注写方式时，集中标注取值优先。
B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。
C．梁集中标注中受扭钢筋用G打头表示。
D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。
12.下列关于梁、柱平法施工图制图规则的论述中错误的是（）。
A．梁采用平面注写方式时，原位标注取值优先。
B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。
C．梁集中标注中受扭钢筋用N打头表示。
D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。
13.下列关于柱平法施工图制图规则论述中错误的是（）。
A．柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。
B．柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。
C．注写各段柱的起止标高，自柱根部往上以变截面位置为界分段注写，截面未变但配筋改变处无须分界。
D．柱编号由类型代号和序号组成。
14.图集11G101-1中所注的h b是指（）
（A）梁截面或楼板高度（B）柱截面高度（C）基础高度（D）梁跨度
15.上层柱和下层柱纵向钢筋根数相同，当上层柱配置的钢筋直径比下层柱钢筋直径粗时，柱的纵筋搭接区域应在（）。
（A）上层柱（B）柱和梁的相交处（C）下层柱（D）不受限制
16.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）
（A）500 （B）900 （C）1200 （D）无法确定
17.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（）。
A、该跨梁两端轴线之间的距离
B、该跨梁两端柱子中心之间距离
C、该跨梁净距
D、都不是
18.板中的钢筋标注方法可以分为:传统标注和平法标注,其中在传统标注表示贯通纵筋时,如图1所示，表示的是板的（）钢筋
A.上部通长筋
B. 下部通长筋
C.端支座负筋
D.架立筋
19.板块编号中XB表示？（）
A、现浇板
B、悬挑板
C、延伸悬挑板
D、屋面现浇板
20. 在结构图中，梁的上方有这样的集中标注2Φ22+（4Φ12），请问括号内的标注表示梁的（）
A. 箍筋
B.下部纵筋
C.支座负筋
D.架立筋
二、判断题（每题一分，共30分）
1.（）每一本平法标准图集，讲述的主要都是“平法”的标准设计规则。
2.（）在建筑图和结构图中，对“层号”的概念认识是一样的。
3.（）梁中的架立钢筋属于上部受力钢筋。
4.（）当框架梁的底部纵筋在柱中满足直锚长度要求时，可不设90°弯钩。
5.（）图集11G101-1规定，梁支座负筋标注为2Φ16+2Φ18时，则2Φ16 应为角筋，2Φ18 应为中部筋。
6.（）图集11G101-1规定，悬挑梁XL根部与端部截面高度不同时，梁平法施工图中注写为h1/h2 ,其中h1表示悬挑端部的截面高度，h2表示悬挑根部的截面高度。
7.（）梁平法施工图中，G4Φ16表示除了梁的底筋、面筋外，梁肋中部两侧共设4Φ16 的梁侧构造筋。
8.（）梁平法施工图中，注写为8@100(4) 表示箍筋的肢数为4肢。
9.（）梁采用平面注写方式时，集中标注取值优先。
10.（）梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。
11.（）梁集中标注中受扭钢筋用G打头表示。
12.（）梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。
13.（）梁采用平面注写方式时，原位标注取值优先。
14.（）梁集中标注中受扭钢筋用N打头表示。
15.（）梁、柱和板的平法标注都是由两部分内容构成，分别是集中标注和原位标注。
16.（）KL5(3A)表示: 5号框架梁，3跨，一端带悬挑。
17.（）Φ10@100/150(4)表示: 箍筋级别为一级钢筋，直径为10mm，加密区间距为100mm，非加密区间距为150mm，箍筋肢数为四肢箍。
18.（）Ф10@100/250(3)表示箍筋为Ⅰ级钢筋，直径Ф10，加密区100，非加密区250，箍筋肢数为三肢箍。
19.（）梁施工时，原位标注取值优先。
20.（）梁施工时，集中标注取值优先。
21.（）梁的平面注写包括集中标注与原位标注，集中标注表达梁的特殊数值，原位标注表达梁的通用数值。
22.（）对于梁结构来说，上部通长筋和下部通长筋都是必须的。
23.（）两根柱在平面图上布置的位置（轴线正中或偏中）不同，不影响编为同一编号。
24.（）梁平法标注中，标注2Φ22 + 4Φ20和4Φ20+2Φ22的含义是一样的。
25.（）同一编号的多跨梁结构中，当某一跨的钢筋信息不同于其他跨的时候，此根梁不适合再进行集中标注。
26.（）缺省对称原则是指当某跨梁两边的支座上部纵筋相同时，可仅在一边的支座标注配筋值，另一边省去不注。
27.（）缺省标注是指当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
28.（）同一个原位标注信息标注在梁上部跨中，与同时标注在左右支座是等效的。
29.（）钢筋的搭接和锚固差不多，都是两根钢筋之间的行为。
30.（）关于箍筋，不管是梁构件中还是柱构件中都需要遵循一个原则，就是“大箍套小箍”。
三、填空题（每空1分，共10分）
1.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距
mm，非加密区间距为 mm。
2.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
3.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为
mm 。
4.在平法图集03G101-1中，剪力墙梁的梁编号LL2 （JC）表示；剪
力墙柱的编号YDZ3表示。
5.已知某框架抗震设防等级为三级，当框架柱截面高度为700mm，柱净高Hn=3600mm 时，
柱在楼面梁底部位的箍筋加密区长度不小于。
三、简答题（每题10分，共20分）
1.解释下面梁平法施工图中平面注写方式的集中标注中各项符号的含义。
WKL12（5A）250×750/500
Φ8@100/200（4）
2Φ25+（2Φ12）
G4Φ12
－0.100
2.解释下面梁平法施工图中平面注写方式的集中标注中各项符号的含义。
KL12（5B）250×500
Φ8@100/200（4）
2Φ22+（2Φ12）
G4Φ12
－0.100。
