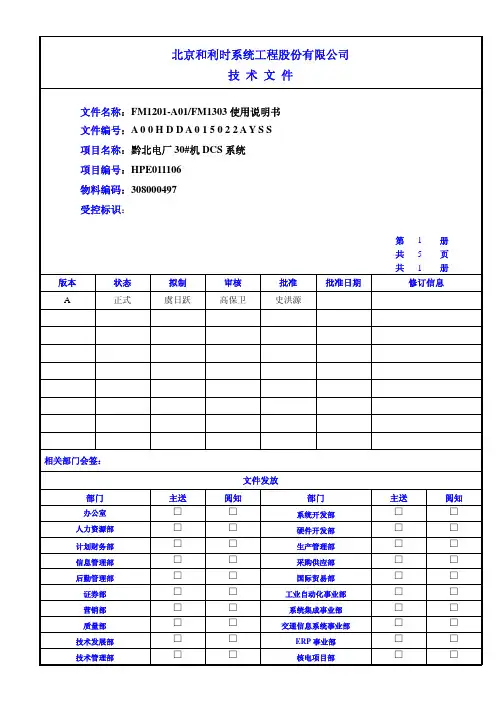

FM1201-A01 FM1303使用说明书
北京和利时系统工程股份有限公司技术文件文件名称：FM1201-A01/FM1303使用说明书文件编号：A 0 0 H D D A 0 1 5 0 2 2 A Y S S项目名称：黔北电厂30#机DCS系统项目编号：HPE011106物料编码：308000497受控标识：第 1 册共 5 页共 1 册版本状态拟制审核批准批准日期修订信息A 正式虞日跃高保卫史洪源相关部门会签：文件发放部门主送阅知部门主送阅知办公室□□系统开发部□□人力资源部□□硬件开发部□□□□生产管理部□□计划财务部□□采购供应部□□信息管理部□□国际贸易部□□后勤管理部□□工业自动化事业部□□证券部□□系统集成事业部□□营销部□□交通信息系统事业部□□质量部□□ERP事业部□□技术发展部□□核电项目部□□技术管理部目次1 功能特点 (1)2 工作原理 (1)3 信号连接端子定义 (2)4 指示灯状态 (2)5 安装与使用 (3)5.1 安装 (3)5.2 拆卸 (3)6 技术指标 (3)1 功能特点FM1201-A 模块是FM 系列模块之一，它必须和底座FM1303-A 配合使用。
如果和FM1303-A 配合使用，能实现DP 重复器功能。
具有下列功能和特点：● 采用Profibus-DP 现场总线通讯协议。
● 支持实时的状态显示。
可实时显示本模块的运行状态和通信状态。
● 支持带电插拔。
在系统加电的情况下插拔本模块，不会影响系统的正常运行，也不会损坏本模块。
● 周期性的故障检测。
定期检测模块自身CPU 的工作状态。
一旦CPU 出现故障，在保证安全的前提下，WATCHDOG 电路可使模块复位。
● 具备较完备的保护功能。
这些保护功能包括： DC24V 反向保护。
2 工作原理1）重复器工作原理数据在DP 总线的物理层来回传输，通常由于传输距离过长，或负载过大，导致在双绞线上传输的信号变弱。
这样，必须经过重复器对信号整形放大，才能把信号准确无误地往后传输。
GTR-1201控制器说明书
图 4 GTR-1202 背视图之相关尺寸
图 5 GTR-1202 侧视图之相关尺寸
Ver.:V01
5
三、规格说明
直流电源： 8~36 DCV 消耗功率： Max.5 W。
频率量测： 0～80 Hz 输入电压范围为 5～300VAC 继电器输出： 起动输出电驿：24V20A / 12V50A 油阀输出电驿：24V5A / 12V10A 预热输出电驿：24V20A / 12V50A 警报输出电驿：24V5A / 12V10A 停机输出电驿：24V20A / 12V50A 工作温度范围： -40 ℃ ～ 70 ℃ 尺寸(W * H * D)： GTR-1202: 72mm × 72 mm × 58 mm GTR-1201: 274mm × 55mm × 80mm 开孔尺寸(W * H)： 68 mm × 68 mm 重量： GTR-1202: 80 公克 / GTR-1201: 615 公克 保护功能： 紧急停车：1 秒.,常闭接点 低电瓶告警：5 秒.,10.5／21VDC 超速保护：2 秒.,55／66 Hz 高水温保护：2 秒.,常开接点 低油压保护：2 秒.,常开（N.O）／常闭（N.C） 盘车次数：3 次 起动马达跳脱：0.5 秒，16 Hz 保护功能暂停：5 秒[注 2]
GTR-1201
图 1 GTR-1202 控制器面板
1、面板说明
A、显示灯号说明
紧急停止灯号指示 低电瓶灯号指示 超速灯号指示 高水温灯号指示 低油压灯号指示 盘车过时灯号指示 运转灯号指示 电源灯号指示
B、操作开关说明
自动(ATS)
系统待机及可侦测外部 ATS 接点信号，自动起动发电机。
关机(Off)
GTR-1201
发电机控制模块 说明文件
JB-QGL-LA121A灭火装置控制器使用说明书
灭火装置控制器JB-QGL-LA121/A使用说明书安装、使用产品前，请仔细阅读使用说明书合肥科大立安安全技术股份有限公司尊敬的用户：首先感谢您选购、使用科大立安产品。
为了方便您的使用，请仔细阅读产品使用说明书，并按照书中说明的内容进行使用。
如果您在使用过程中，有什么疑问或问题，请按照书后的电话、地址和我们联系，我们将竭诚为您服务。
再次感谢您选用科大立安产品、宣传科大立安产品。
科大立安……科技创造现代安全。
目录第一章概述 (1)1 概述 (1)2 使用要求 (1)第二章技术参数和结构特征 (2)1工作原理 (2)2 技术特征 (3)3 主要技术指标 (3)4 外形及重量 (4)第三章安装、接线 (4)1 安装 (4)2 接线盘及接线说明 (4)第四章操作使用说明 (6)第一节键盘/显示说明 (6)第二节菜单操作 (10)第五章调试 (34)1 开机前检查及调试准备 (34)2 开机 (35)3 编程 (35)4 功能试验 (35)第六章维修、保养及故障处理 (35)1 维护、保养 (35)2常见故障分析与排除 (36)附录: 打印机的换纸方法及注意事项 (37)1、换纸方法 (37)2、打印用纸规格 (37)第一章概述1 概述JB-QBL-LA121/A灭火装置控制器集报警、联动、监管等多种功能于一体，满足GB25204-2010国标的要求，可适用于各类宾馆、办公楼、体育馆、图书馆等中、小型消防工程。
JB-QBL-LA121/A灭火装置控制器采用多CPU并行处理、可编程逻辑器件、ARCNET网络、智能化数字总线等技术，实时采集报警信号和烟、温等环境参数，通过分析、处理，进行火灾判决；根据联动动作关系和逻辑设置，自动控制相关消防设备，实施联动灭火。
采用VME插板和模块化结构，抗干扰、抗振动能力强，工作可靠、性能稳定、误报率低, 且扩展灵活、维护方便；采用大屏幕液晶、全汉字显示、菜单向导, 方便用户操作、使用。
EEM101-单相计量模块说明书
二 模块功能接口介绍
1 模块整体模型图
3 4 5 6 7 8 9 0 1 2 3 4 1 1 1 1 1 1 1 2 2 2 2 2 - + L C C C C C C I N D I V N N N N N N V N CCV G 板 心 核 相 单 D D N D D 3 2 1 0 1XT 1XR R 0XT 0XR P P P P TABV G V 9 8 7 6 5 4 3 2 1 2 1 0 1 1 1
参考地 数字电源地
----
空引脚。推荐：悬空
三 模块硬件设计参考电路
1 模块整体硬件设计模型图
EEM301 系列多功能高精三相专用计量模块硬件设计主要包括：电源 电路设计，通信电路设计，电压，电流采样电路设计三个电路设计为 主要设计方向。 EEM301 系列模块整体参考电路设计如下图：
硬件设计整体电路
三 模块硬件设计参考电路............................................................................................................. 6 1 模块整体硬件设计模型图................................................................................................... 6 2 电源电路设计....................................................................................................................... 7 3 485 通信电路设计.............................................................................................................. 8
AL-7480-1A 单防区模块说明书
AL-7480-1A 1 防区扩展模块AL-7480-1A 1防区扩展模块是具有总线通讯功能的防区输入设备，通过总线与远距离的探测设备连接；可与AL-7480B/C 、AL-1680B/C 、AL-6480C 等系统配套使用；带有地址编码设置开关。
1．规格及参数尺 寸：4.8厘米 x 2.0厘米 x 0.8厘米（长x 宽x 厚）工作温度：-10℃ ∽ +50℃；0-85%湿度工作电压：直流9 ∽ 24伏电流：20毫安防 区：可接入1个常闭探测设备联网功能：可与AL-7480B 、AL-6480C 等报警主机配合使用2．安装说明● 直流电源接口：红线为正极，黑线为负极；● RS485总线接口：绿色为通讯总线A ，黄色为通讯总线B （注意：这两条线不能接反） ● 防区输入接口：防区1和公共端（棕、白线）直接连接探测器的常闭输出接点● 同一个系统下（例在AL-7480B 系统中）的AL-7480-1A 或其他的RS485终端设备地址不能重复3．指示灯说明● 电源状态指示灯说明：输入电源的电压大于最低工作电压时, 电源状态指示灯常亮；一旦发现输入电源的电压低于正常工作电压时，电源状态指示灯最少快速闪烁5秒，如果一直没有恢复，电源状态指示灯会一直闪烁。
● 通信状态指示灯说明：1） 常亮：模块正常通信；2） 快速闪烁（1秒钟闪烁4次）：模块1秒钟内没有接收到任何通信数据；3） 慢速闪烁（1秒钟闪烁1次）：模块接收到数据，但5秒钟内没有接收到任何正确的数据。
4. 地址编码开关在将AL-7480-1A接入系统使用时,必须对其进行地址编码，编码通过编码开关进行设置，地址编码采用2进制编码方式。
编码开关按“12345678”顺序排列设置二进制地址。
例如：某防区扩展模块的编码为13；对应的位二进制数为：00001101，在地址拨码开关对应的顺序为1-8（即高位为1，低位为8）1,2,3,4,7位不动, 5,6,8位拨到”ON”一边附：地址编码表注意：请按照本安装指南进行安装；在连接AL-7480-1A之前请先断开系统电源。
安全自动化防护模块XPSUAT13A3AC说明书
Product datasheetCharacteristicsXPSUAT13A3ACPreventa module Cat.4 features XPSUAK +delayed outputs 24vac/dc springMainRange of productPreventa Safety automation Product or component type Preventa safety module Safety module name XPSUATSafety module applicationMonitoring antivalent contactsFor emergency stop, guard and light curtain monitoring Monitoring of pressure-sensitive 4-wire protective devices Function of moduleEmergency stop button with 2 NC contacts Guard monitoring with 1 or 2 limit switches Monitoring 2 PNP sensors Magnetic switch monitoring Light curtain monitoring RFID switchMonitoring of electro-sensitive protection equipment (ESPE)Sensing mat/edgesSafety levelCan reach PL e/category 4 for normally open relay contact conforming to ISO 13849-1Can reach SILCL 3 for normally open relay contact conforming to IEC 62061Can reach SIL 3 for normally open relay contact conforming to IEC 61508Can reach PL c/category 1 for normally closed relay contact conforming to ISO 13849-1Can reach SILCL 1 for normally closed relay contact conforming to IEC 62061Can reach SIL 1 for normally closed relay contact conforming to IEC 61508Safety reliability dataMTTFd > 30 years conforming to ISO 13849-1Dcavg >= 99 % conforming to ISO 13849-1PFHd = 0.94E-09 conforming to ISO 13849-1 for SS0PFHd = 0.95E-09 conforming to ISO 13849-1 for SS1HFT = 1 conforming to IEC 62061PFHd = 0.94E-09 conforming to IEC 62061 for SS0PFHd = 0.95E-09 conforming to IEC 62061 for SS1SFF > 99% conforming to IEC 62061HFT = 1 conforming to IEC 61508-1PFHd = 0.94E-09 conforming to IEC 61508-1 for SS0PFHd = 0.95E-09 conforming to IEC 61508-1 for SS1SFF > 99% conforming to IEC 61508-1Type = B conforming to IEC 61508-1Electrical circuit typeNC pair PNP pairAntivalent pairi s c l a i m e r : T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n sOSSD pairConnections - terminals Removable spring terminal block, 0.2...2.5 mm² solid or flexibleRemovable spring terminal block, 0.25...2.5 mm² flexible with ferrule single conductorRemovable spring terminal block, 0.2...1.5 mm² solid or flexible twin conductorRemovable spring terminal block, 2 x 0.25...1 mm² flexible with ferrule without cable end, with bezelRemovable spring terminal block, 2 x 0.5...1.5 mm² flexible with ferrule with cable end, with bezel [Us] rated supply voltage24 V AC - 15...10 %24 V DC - 20...20 %ComplementarySynchronisation time between inputs0.5 s2 s4 sType of start Automatic/manual/monitoredPower consumption in W3 W 24 V DCPower consumption in VA 6.5 VA 24 V AC 50/60 HzInput protection type Internal, electronicSafety outputs 3 NO immediate1 NC configurable3 NO configurableSafety inputs 2 positive safety input 24 V DC 8 mA1 negative safety inputMaximum line resistance60 OhmTime delay range0...900 sInput compatibility Normally closed circuit conforming to ISO 14119XC limit switch conforming to ISO 14119Mechanical contact conforming to ISO 14119Normally closed circuit conforming to ISO 13850Antivalent pair conforming to ISO 14119OSSD pair conforming to IEC 61496-1-23-wire proximity sensors PNPOutput type Relay output : 250 V AC, AC-1, D300 for normally open relay contactRelay output : 250 V AC, AC-15, D300 for normally closed relay contactRelay output : 24 V DC, DC-1, R300 for normally open relay contactRelay output : 24 V DC, DC-13, R300 for normally closed relay contact[Ie] rated operational current5 A AC-1 for normally open relay contact3 A AC-15 for normally open relay contact5 A DC-1 for normally open relay contact3 A DC-13 for normally open relay contact3 A AC-1 for normally closed relay contact1 A AC-15 for normally closed relay contact3 A DC-1 for normally closed relay contact1 A DC-13 for normally closed relay contactControl outputs 4 on/off configurable pulsed outputInput/Output type Pulsed output for diagnostics 24 V DC, 20 mA Z1, not safety-relatedSemiconductor output 24 V DC, 20 mA Z2, not safety-related[Ith] conventional free air thermal16 AcurrentAssociated fuse rating10 A gG for NO relay output circuit conforming to IEC 60947-1Minimum output current20 mA for relay outputMinimum output voltage24 V for relay output20 msMaximum response time on inputopen[Ui] rated insulation voltage250 V (pollution degree 2) conforming to EN/IEC 60947-1[Uimp] rated impulse withstand voltage4 kV overvoltage category II conforming to EN/IEC 60947-1Local signalling LED (green)power ON:LED (red)error:LED (yellow)start:LED (yellow)safety output instantaneous:LED (yellow)safety output delayed:LED (yellow)safety input S12:LED (yellow)safety input S22:LED (yellow)safety input S32:Mounting support35 mm symmetrical DIN railDepth120 mmHeight100 mmWidth45 mmProduct weight0.350 kgEnvironmentStandards IEC 60947-5-1IEC 61508-1 functional safety standardIEC 61508-2 functional safety standardIEC 61508-3 functional safety standardIEC 61508-4 functional safety standardIEC 61508-5 functional safety standardIEC 61508-6 functional safety standardIEC 61508-7 functional safety standardISO 13849-1 functional safety standardIEC 62061 functional safety standardProduct certifications TÜVCULusIP degree of protection IP20 (terminals) conforming to EN/IEC 60529IP40 (housing) conforming to EN/IEC 60529IP54 (mounting area) conforming to EN/IEC 60529Ambient air temperature for storage-25…85 °CRelative humidity5…95 % non-condensingOffer SustainabilitySustainable offer status Green Premium productEU RoHS Directive Pro-active compliance (Product out of EU RoHS legal scope)EU RoHS DeclarationMercury free YesRoHS exemption information YesChina RoHS Regulation China RoHS declarationEnvironmental Disclosure Product Environmental ProfileCircularity Profile End of Life InformationWEEE The product must be disposed on European Union markets following specific waste collection andnever end up in rubbish binsContractual warrantyWarranty18 monthsDimensions DrawingsDimensionsFront and Side Views(A) :Product drawing(B) :Spring Terminal(C) :Side view(1) :Removable terminal blocks, top(2) :Removable terminal blocks, bottom(3) :LED indicators(4) :Start function selector(5) :Function selector(6) :Delay factor selector(7) :Delay base selector(8) :Connector for optional output extension module (lateral)(9) :Sealable transparent coverMounting to DIN railScrew-mountingConnections and SchemaWiring Drawing(1) :A1-A2 (Power supply)(2) :S11-S12-S21-S22-S31-S32 (Single-channel safety input)(3) :Y1-Y2 (Start)Output13-23-33-47-57-67-75-14-24-34-48-58-68-76 :EXT :Connector for optional extension moduleB2 :Common ground terminalZ1 :Pulsed output for diagnostics, not safety-relatedZ2 :Solid state output, not safety-related。
单门对讲门禁控制模块使用说明书[资料]
![单门对讲门禁控制模块使用说明书[资料]](https://img.taocdn.com/s3/m/c61ccbebf12d2af90342e6cd.png)
单门对讲门禁控制模块使用说明书[资料] 单门对讲门禁控制模块使用说明书一、概述单门对讲门禁控制模块是针对单门门禁控制需要而开发研制的，具有运行稳定、便于操作、高性价比的特点，全系列所有产品均带有红外遥控功能。
是单门控制场合的首选。
二、使用环境工作温度:0? - 50?储存温度:-20? - 60?相对湿度:5% -95%三、技术参数外接电源 :DC9-12V (建议用线性电源)管理卡容量 :2400张动作时间 :0.05 - 0.5S外型尺寸 :76.2mm * 47mm * 12mm (长 * 宽 * 高)安装尺寸 :71.1mm * 41.9mm (4只Φ3.8mm孔) 四、卡操作说明1、增加管理卡管理卡共2张，一张为增加型管理卡，一张为删除型管理卡。
关闭模块电源，使J2处于短接状态(参考下图所示)。
重新上电，此时红色指示灯和绿色指示灯一起闪烁。
先后用两张卡在感应线圈上方相继刷卡，每刷一张卡，蜂鸣器会发出“Bi-Bi”的提示声。
两张卡刷完后关闭模块电源，重新将J2处于非短接状态，然后重新上电即可。
说明:两张卡中先刷的为增加型管理卡，后刷的为删除型管理卡。
另外:控制模块只接受2张管理卡，刷过2张卡后再刷卡无效。
J2 / J4 J2 / J4短接状态非短接状态(初始化) (正常工作)2、增加用户卡在模块正常工作状况下，先刷增加型管理卡，此时蜂鸣器会发出“Bi-Bi”的提示声，同时绿色指示灯持续闪烁。
将没有发过的空白卡相继在感应线圈上方刷卡，每刷卡一次蜂鸣器会发出“Bi-Bi”的提示声，表示增加该张用户卡成功。
增加完所有用户卡或者想停止增加用户卡时，只需再刷一下增加型管理卡即可结束增加操作，此时蜂鸣器会发出“Bi-Bi”的提示声，同时绿色指示灯熄灭。
3、删除单张或多张用户卡在模块正常工作状况下，先刷删除型管理卡，此时蜂鸣器会发出“Bi-Bi”的提示声，同时红色指示灯持续闪烁。
将已发过的用户卡相继在感应线圈上方刷卡，每刷卡一次蜂鸣器会发出“Bi-Bi”的提示声，表示删除该张用户卡成功。
BL100-01A操作说明书
BL100-01A单防区启动器操作说明
一、操作方法
按下BL100-01A启动器内电源开关，BL100-01控制器面板电源指示灯绿灯亮，BL-100-01“自动/手动”开关自动打到手动位置，手动指示灯亮。
按下“自动/手动”开关打到自动位置，自动指示灯亮。
（1）在自动位置，BL100-01A启动器接收到火警信号时，启动器上“火警”
灯亮，并输出相应的报警声。
接收到延时启动信号时，启动器上“延
时启动”灯亮，并输出相应的报警声，同时延时30S后启动灭火装置
灭火。
（2）当现场发生火灾，可以直接按下BL100-01A启动器上的紧急启动按钮，启动防区的灭火装置灭火。
（3）当BL100-01A启动器延时启动时,现场发现无火情,应立即按下BL100-01A启动器上的紧急停止按钮，以免发生误启动.
（4）当控制盒故障灯亮或者负载灯亮时，可以先按下BL100-01A启动器面板上的消音键消音，故障处理后，故障灯会自动熄灭。
二、注意事项
（1）联动控制器接上气溶胶灭火装置后，切勿进行启动测试，以免误启动，造成不必要的损失。
（2）严禁非维护人员操作或拨弄控制器的开关部件，以免误启动和损坏设备。
（3）定时自检，检测控制器的各项功能是否正常。
（4）气体灭火防区BL100-01A控制器处于延时启动时(真火情)，工作人员要及时关闭门窗，同时进行人员疏散。
（5）如人为发现火情，而防区内火情小且可控制，可使用防区及周围灭火器进行灭火。
单防区IP模块
单防区 IP模块网络模块主要用于现场有网络或有光纤的项目提供传输媒介使用，警报发生时通过IP模块向远程监控中心、报警主机（网络通讯主机）、微信平台发送警报信息。
一、 主要功能1、 模块自带1个常闭防区。
2、 模块通过网络接口可以实现上报监控中心、报警主机（网络通讯主机）、微信平台。
3、 通过监控中心、报警主机（网络通讯主机）、微信平台控制模块布撤防。
二、 电性能指标z电压：DC 12V-24Vz电流：75mA-40mAz外观尺寸：63*30*14mmz网络接口：10/100M自适应网口z工作温度：-40℃到70℃三、 模块接口说明指示灯 状态 说明L1 红灯常亮 模块的中心1与上报的主机、软件、平台连接正常红灯熄灭 模块的中心1与上报的主机、软件、平台连接不正常L2 绿灯1秒闪烁 防区正常（常闭）绿灯常亮 防区触发L3 黄灯常亮 网络连接正常黄灯熄灭 网络连接不正常L4 绿灯闪烁 模块接收到网络数据模块接线示意图说明：该模块的编程可在【监控软件】中完成，并将更改过的编程信息直接导入到【监控中心】中。
四、 编程管理1. 搜索工具（1） 将模块的防区接口连接探测器的常闭接点，将该模块接入电脑所在的IP网络，通电。
（2） 双击“监控中心.exe”打开【监控中心】软件，在【监控中心】 左上角菜单栏点击‘辅助’-‘启动搜索工具’，如下图：（4）等待【搜索工具】搜索完成后，【搜索工具】会显示本网络内所搜索到的设备。
如下图：（5） 双击对应的模块可进入该模块的更改页面。
动态IP支持（DHCP）、IP地址、网关、中心IP、中心端口以及模块的通讯机号、设备编号 、设备的在线时间等等。
更改完成后点击‘确定’返回。
如下图：注：若直接点击“同步到中心”按键，则模块的中心IP、中心端口自动更改为目前【监控中心】所在的本电脑的IP地址及【监控中心】的接收端口。
说明：编程密码默认为 1234，若忘记密码，请短接JP2两个触点，重新上电可恢复出厂配置数（6）在设备列表的前面钩选上须要更配置的设备，点击右下角的“发送配置命令”按键，点击‘确定’。
霍尼韦尔火灾报警系统 SKM 120 单动报警器说明书
Fire Alarm Systems | SKM 120 Single action call pointSecurity you can rely on.SKM 120 single action call points handle manual alarmtriggering and are used with conventional technology.FunctionsWith single action call points, the alarm is triggered after theglass pane (2) is broken when the button (3) jumps forward.This activates the microswitch for alarm triggering and theindicator LED (4) blinks.The button (3) can be reset after inserting a new glass pane (2)and closing the detector door (1). The indicator LED (4) goesout.This does not reset the alarm on the fire panel.VariantsThe designs of the single action call point for interior areas(type G) and exterior areas (type H) are identical. Three colorvariants, red, blue, and yellow are available.Detectors for exterior use (type H) have a cover equipped witha seal.Certifications and ApprovalsVdS ID number: G 299 065ATEX approval: PTB 01 ATEX 2163XInstallation/Configuration Notes•Single action call points have to be mounted so that theyare easily visible along escape and rescue routes (e.g.exits, passageways, stairwells) and easily accessible.•An installation height of 1400 mm ±200mm, measuredfrom the middle of the pushbutton to the floor, must bemaintained.•Single action call points must be lit sufficiently withdaylight or another light source (including emergencylighting, if present).•The distance between single action call points shouldnot be more than 100m according to DIN 14 675 or80m according to VdS.2 | SKM 120 Single action call point•In especially vulnerable areas, single action call points should be installed at a distance of max. 40m (VDE0833 Part 2, Point 7.2.6).•VdS specifies that up to 10 single action call points canbe connected to a primary line.•Additional standards, guidelines, and planning recommendations with respect to installation location, etc. must be taken into account (see fire detector manual).•Regulations of local fire departments must be observed.•Cables can be inserted surface-mounted or flush-mounted.•Installation in fire hose cabinets is possible in three ways:Pos.Description1Installation depth version 1: min. 37 mm2Installation depth version 2: 14 mm3Installation depth version 3: approx. 30 mmA*"Feuerwehr" (Fire department)B*"Scheibe einschlagen" (Break glass)* National language labeling adaptable via foil setsSKM 120 Single action call point | 3 Technical SpecificationsOperating voltage19 V to . . 30 V DCCurrent consumption specified by the respectivesecurity systemEN 60529 Protection category- type G (interior) - type H (exterior)IP 52 IP 54EN 54 P2 Environmental category- type G (interior) - type H (exterior)II IIIPermitted operating temperature- type G (exterior) - type H (interior)-10 °C . . . +55 °C -25 °C . . . +70 °CDimensions (W x H x D)135 x 135 x 36 mmWeight approx. 450 gHousing material plastic (ASA)Colors red, RAL 3001blue, RAL 5005yellow, RAL 1003SKM 120 type G, red663902103082 SKM 120 type G, blue663902103083 SKM 120 type G, yellow663902103049 SKM 120 type H, red663902103046 SKM 120 type H, blue663902103047 SKM 120 type H, yellow663902103048 Hardware AccessoriesSpare glass pane 663789400000 Key for fire detectors type G or H663756630007 Sign with label "außer Betrieb"663790170005 Punched, self-adhesive foil sets (blank), for controlpanel and labeling area6649981031904 | SKM 120 Single action call pointBosch Security SystemsFor more information please visitModifications reserved | Printed in Germany | FS-OT-en-51_4998144511_01 / SKM120 | Printer | 8/11/04。
ACP1报警系统安装说明书20130131
总线设备设置
主机设置
概述 报警系统的大多数设置都在主机进行，设置包括“编程”和“设
置导航”两部分，编程时通过输入编程指令设置系统参数，对象为工 程人员，如：设备注册等。设置导航是通过语音设置导航菜单设置， 对象为终端用户，如：时间、密码等。 编程的进入和退出 1. 进入编程
主机操作 【编程】【管理员密码】【确定】（管理员密码为四 位密码）。
*【】为按键内容，以下同。
2. 退出编程 主机操作 【后退】或【解除】。
设置导航的进入和退出 1. 进入设置导航 主机操作 【导航】【管理员密码】【确定】（管理员密码为四 位密码）； 根据主机语音提示设置内容，按相应数字键修改 当前设置； 【0】跳到下一条设置，【后退】退回上一条设置； * 提示三次后没有操作，自动退回上一条。 2. 退出设置导航 主机操作 【解除】。
* 供电线路较长时警笛鸣叫时会造成较大的电压降 落，建议警笛接在通讯控制器上。
5. Z1-Z8、COM：防区输入，有两种接法如下： 1） 无线尾电阻：只配合常闭输出（NC）的探测器，施工简单， 适合一般家庭使用。
2） 有线尾电阻：可配合常闭输出（NC）和常开输出（NO）的探 测器，线尾电阻接在探测器内部，适合安全要求高的场合。
2013-1-31
ACP1 报警系统安装说明书
目录
系统概要 复合通讯系统 无线-总线转发 语音同步播放 外部系统连接
应用方案 小型别墅系统 大型别墅系统 远距离系统
安装、接线 主机、分机 通讯控制器 四防区模块（无线转发模块）
总线设备设置 主机设置 分机设置 四防区模块设置 通讯控制器设置
外部设备联动设置 警笛输出 PGM 输出 布撤防输入 RS-232 通讯
删除分机
Eaton TA1201NB1 电路保护器辅助接线器说明书
Eaton TA1201NB1Eaton molded case circuit breaker accessory terminal, Standard Cu/Al pressure terminals, 1200 A, (3) 500-750 kcmil, N-Frame, Frame J-K, Series GGeneral specificationsEaton molded case circuit breaker accessory terminalTA1201NB17866796123473.2 in4.4 in2.5 in 1.25 lb Eaton Selling Policy 25-000, one (1) year from the date of installation of the Product or eighteen (18) months from the date of shipment of the Product, whichever occurs first.Contact Manufacturer Product NameCatalog Number UPCProduct Length/Depth Product Height Product Width Product Weight WarrantyCompliancesFrame J-KSeries GStandard Cu/Al pressure terminals (3) 500-750 kcmilN-frame1200 A Application of Tap Rules to Molded Case Breaker Terminals Application of Multi-Wire Terminals for Molded Case Circuit BreakersCircuit breaker motor operators product aidPlug-in adapters for molded case circuit breakers product aidPower metering and monitoring with Modbus RTU product aidMotor protection circuit breakers product aidMolded case circuit breakers providing higher levels of selective coordination product aidMulti-wire lugs product aidComprehensive circuit protection for control panel applicationsHigh performance operating handles for Series G circuit breakers product aidStrandAble terminals product aidSeries G MCCB quick selectorCurrent limiting molded case circuit breaker module for series G, JG and CLCurrent limiting molded case circuit breaker module product aid Breaker service centersEaton's Volume 4—Circuit ProtectionMolded case circuit breakers catalogFlex shaft handle installation tutorialEaton Specification Sheet - TA1201NB1NG and ND-Frame molded case circuit breakersMOEM MCCB product selection guideFrame size SeriesTypeWire sizeUsed with Amperage Rating Application notesBrochuresCatalogsMultimediaSpecifications and datasheetsEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmedia。
JTY-GD-SA1201N独立式光电感烟火灾探测报警器使用说明书
JTY-GD-SA1201NVersion 105-2019.07.03使用说明书成都安吉斯智能设备有限公司成都安吉斯智能设备有限公司Chengdu Anjisi Intelligent Equipment Technology Co.LTDChengdu Anjisi Intelligent Equipment Co., LTD-4-九、产品维护及更换十一、注意事项◆ 打开“微信→发现→小程序”，点击【搜索】，输入小程序名称“安吉 斯智慧消防”，查找并关注智慧消防小程序打开服务号或小程序，按照提示创建自己的单位进入单位主页，点击【火灾预警】模块，点击【+】图标，即可通过扫描上的二维码获取到IMEI码，录入IMEI码后点击【下一步】按照提示录入数即可将设备录入到自己的单位，该设备的相关通讯数据也可通过NB底座传块传到智慧消防后台中心进行管理。
十、运输与存储故障现象原因分析处理方法1、电源没有接通2、电池电压低程序未下载成功安装上3.6V电池指示灯不亮开机绿灯未闪烁3次，仅红灯亮1.请检查电池是否按照电池盒内正负极安装正确2.用万用表测电池电压是否3.2V以上请重新下载程序1、卡未安装正确2、未成功联网3、基站信号4、设备损坏电池电压太低迷宫内进入灰尘设备损坏不能上平台或报离线平台上报设备欠压误报火警报设备故障1、重新安装SIM卡，见安装方法（3）2、检查是否在平台上注册3、基站信号太弱4、更换新设备，并重新登录上线用万用表测电池电压是否3.2V以上，电压过低更换电池ER14505 AA 3.6V两只沿三锁扣向外撬开拆开烟感卸掉迷宫盖清洁迷宫内和迷宫盖内后装好复原更换新设备，并重新登录上线-1--2-一、产品概述七、功能使用说明八、产品入网说明五、指示灯说明六、安装调试三、产品特点二、工作原理和特点行低功耗无线传输，可对使用环境中的烟雾浓度情况进行远程监控。
该产用于家居、商店、歌舞厅、仓库等场所对火灾报警情况进行远程监控。
电动防御模块电路保护器Eaton PDG52M0800D3YN的说明说明书
Eaton PDG52M0800D3YNEaton Power Defense molded case circuit breaker, Globally Rated, Frame 5, Two Pole, 800A, 65kA/480V, PXR20D LSIG w/ Modbus RTU, CAM Link, ZSI and Relays, No TerminalsEaton Power Defense molded case circuit breakerPDG52M0800D3YN 786679235447139.7 mm 406.4 mm 209.5 mm 21.32 kg Eaton Selling Policy 25-000, one (1) year from the date of installation of theProduct or eighteen (18) months from thedate of shipment of the Product,whichever occurs first.RoHS Compliant CSACCC MarkedIEC 60947-2UL 489Product NameCatalog Number UPCProduct Length/Depth Product Height Product Width Product Weight WarrantyCompliancesCertificationsZSI / Modbus / Relays / CAM65 kAIC at 480 Vac5600800 ATwo-pole600 VPD5 Global70 kAIC Icu/ 53 kAIC Ics/ 154 kAIC Icm @380-415V (IEC)100 kAIC Icu/ 100 kAIC Ics/ 220 kAIC Icm @240V (IEC)15 kAIC Icu/ 7.5 kAIC Ics/ 31.5 kAIC Icm @690V (IEC)30 kAIC Icu/ 25 kAIC Ics/ 63 kAIC Icm @525V South Africa (IEC)100 kAIC @240V (UL)35 kAIC @600/347V (UL)65 kAIC @480/277V (UL)50 kAIC Icu/ 30 kAIC Ics/ 105 kAIC Icm @480V Brazil (IEC)50 kAIC Icu/ 40 kAIC Ics/ 105 kAIC Icm @440V (IEC)ElectronicClass AComplete breakerNo Terminals600 Vac Eaton Power Defense MCCB PDG52M0800D3YN 3D drawingPower Xpert Protection Manager x32Power Xpert Protection Manager x64Consulting application guide - molded case circuit breakersStrandAble terminals product aidPower Defense technical selling bookletPower Defense molded case circuit breaker selection posterPower Defense brochurePower Defense molded case circuit breakers - Frame 5 product aid Power Xpert Release trip units for Power Defense molded case circuit breakersMolded case circuit breakers catalogPDG5 UL authorizationPDG6 CCC certificatePDG6 CSA certificationEU Declaration of Conformity - Power Defense molded case circuit breakersPDG5 CB reportPower Defense Declaration concerning California’s Proposition 65PDG5 CSA CertificationPDG5 CCC certificationPower Defense Frame 5 key interlock installation instructions -IL012294ENPower Defense Frame 5 walking beam installation instructions -IL012290ENPower Defense Frame 5 vertical padlockable handle lock hasp installation instructions - IL012283ENPower Defense Frame 4_5 flex shaft handle mech assembly instructions - IL012284ENPower Defense Frame 2/3/4/5/6 voltage neutral sensor module wiring instructions – IL012316ENPower Defense Frame 4_5_6 high performance flex shaft handle mechSpecial featuresInterrupt ratingFrameRated operation voltage (Ue) at AC - max Amperage RatingNumber of polesVoltage rating - maxCircuit breaker typeInterrupt rating rangeSwitch off techniqueClassCircuit breaker frame typeTerminalsVoltage rating 3D CAD drawing package Application notesBrochuresCatalogsCertification reports Installation instructionsPXR 20D LSIGModbus RTU and CAM Link assembly instructions - IL012296ENPower Defense Frame 5 breaker status module installation instructions – IL012307ENPower Defense Frame 5 aux, alarm, shunt trip and uvr instructions(IL012201EN).pdfPower Defense Frame 5 Trip Unit Replacement Animated Instructions Power Defense Frame 5 Trip Unit Upgrade Relays Board, Animated Instructions.rhPower Defense Frame 5 Aux, Alarm, ST and UVR Animated Instructions.rh1Power Defense Frame 5 Shunt Trip, Aux and Alarm Trip How-To Video Power Defense Frame 5 UVR Trip How-To VideoPower Defense Frame 5 Trip Unit Upgrade Wire Harnesses, Animated Instructions.rhPower Defense Frame 3 Variable Depth Rotary Handle Mechanism Installation How-To VideoEaton Power Defense for superior arc flash safetyPower Defense molded case circuit breakersPower Defense Frame 2 Variable Depth Rotary Handle Mechanism Installation How-To VideoPower Defense Frame 5 Trip Unit How-To VideoPower Defense BreakersPower Defense Frame 6 Trip Unit How-To VideoEaton Specification Sheet - PDG52M0800D3YNPower Defense time current curve Frame 5 - PD5Molded case and low-voltage power circuit breaker health Implementation of arc flash mitigating solutions at industrial manufacturing facilitiesIntelligent circuit protection yields space savingsIntelligent power starts with accurate, actionable dataSingle and double break MCCB performance revisitedMaking a better machineSafer by design: arc energy reduction techniquesMolded case and low-voltage breaker healthTrip TypeCommunicationInstallation videosMultimediaSpecifications and datasheetsTime/current curvesWhite papersEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmedia。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、故障分析
5、1 单防区模块A1201接到系统主机A120巡检总线的任何一路，键盘A1209的LCD显示“模块离线：XXX”。 1：首先判断此模块的“地址码”是否超出系统模块总数范围。 2：检查线路是否正常，若线路正常，再判断此模块地址码和实际地址码是否一致。 3：检查系统中是否有和此模块“地址码”重复模块。
防区公共线
3、4 单防区模块A1201防区和探测器接线图
常闭接法 电源+
地 常闭（NC） 公共（COM）
2.2k
ZONE1（防区） A1201
C（防区公共）
探测器
常开接法 电源+
地 常开（NO） 公共（COM）
探测器
2.2k
ZONE1（防区） A1201
C（防区公共）
4、操作方法
4、1 当单防区模块的地址码都编写好之后，对系统编程，在键盘A1209上操作指令进入编程：用户1（密码）+*+#， 菜单的第一项显示“设置模块总数”，LCD屏幕显示模块总数：XXX。光标在哪个数字闪烁即可输入修改，输入 系统中最大的单防区模块地址码值即可。
3、接线图
3、1 读写单防区模块A1201地址码接线图
3、2 A1209键盘LCD显示读写模块地址码界面
键盘A1209
+14V GND D+ D-
读写模块地址码 读地址码：XXX
读单防区模块A1201地址码L+ GND +14V +14V GND D- D+
5、接32路继电器输出模块A1232B 用随机配件IDC-40芯扁平电缆线将A1232A和32路继电器输出模块A1232B连接即可。
地址编码开关 1、2、3、4（OFF、OFF、OFF、OFF） 1、2、3、4（OFF、OFF、OFF、OFF） 1、2、3、4（OFF、OFF、OFF、OFF） 1、2、3、4（OFF、OFF、OFF、OFF）
地址编码 0 1 2 3
联动输出模块范围 1-32 33-64 65-96 97-128
7、操作 1、系统测试输出全部打开/关闭
输出全部打开：在A1232A没上电前，断开短路子（Default），再上电。 输出全部关闭：闭合短路子（Default）。
8、故障分析 1、A1232A电源灯不亮，判断A1232A的供电范围是否在12V-15V之内。
直流13.5V~24V 35毫安
100毫安 -10。C ~+50。C RS485/9600bps
小于250毫秒
220V/7A
3、接线图
3、1 A1203系统接线图
继电器联动输入/输出
输入1 输入2 输出1 输出2 13.5V-24V 电源RS485+ RS485防区输入 防区公共
IN1 IN2 OUT1 OUT2
电源+12V 电源-
+12V GND
通讯+ 通讯RX TX
A1209键盘
A1210报警管理软件
注： 1：RS-232接线： 2脚对2脚、3脚对3脚、5脚对5脚。
2：RS-232和RS-485总线两者只能使用一个， 不能同时使用。
1
4、接LED灯接线图
+12V
300R-1KR
LED
1-32路输出
电阻：300欧姆-1000欧姆，LED灯选择功耗小于50mA。
2、报警后A1232A不联动： a: 首先看绿色指示灯是否闪烁。 b：A1232A的电源供电范围：12V-15V之间。
3、报警后LED灯比较暗。 a：减小LED的压降电阻。 b: 选择功率大的开关电源：12V/3A。
2
RELAY
继电器联动有效灯
电源 GND D+ D- ZONE1 C
电源灯 RS485接收灯 RS485发送灯
地址拨码开关
7 6 5 4 3 2 1
备注：D+和D-接巡检总线1或者巡检总线2，联动继电器输入/输出：输入IN1、IN2和输出OUT1、OUT2必须对应。
1
3、2 单防区输入/输出模块A1203防区和探测器接线图
输出全部开/关
+12V GND D+ D-
RS-232
1 2 3 4 5 6 7 8 +12V
A1232A
9 10 11 12 13 14 15 16 +12V 17 18 19 20 21 22 23 24 +12V
25 26 27 28 29 30 31 32 +12V
接LED灯 接继电器输出模块
5、2 探测器报警但是无法送到键盘上显示 首先：判断模块的防区是否正常：测试方法：防区尾电阻接好,用万用表的直流电压档，黑色表头接“公共”线， 红色表头接“防区”信号线，看电压是否2.2V-2.5V之间。
其次：系统设置的模块总数是否等于系统中最大模块的地址码值，检查方法：进入编程菜单：密码1+*+#。菜单 的第一项显示：模块总数：XXX，看模块总数值是等于系统中最大模块的地址码值。
A1201接口
读写模块地址码 写地址码：XXX
写单防区模块A1201地址码LCD显示
单防区模块A1201
红色线 黑色线 黄色线 绿色线
RS-485 负 RS-485 正
连接正常后，在A1209键盘上操作指令：密码1（1234）+功能键+2+#，进入读写A1201单防区模块地址码界面。LCD上 显示“读写模块地址码”，按“#”写模块地址码，LCD显示“写地址码：XXX”，按“*”读模块地址码，LCD显示“读 地址码：XXX”。在写模块地址码状态下，每按一次“#”地址码值自动加1，到128又轮循到1。也可以输入1-128任意 地址码值，模块写好之后再换一个，按“功能键”退出读写模块地址码操作。
上海市徐汇区南丹路189弄1号1301室 电话：021-64691961
传真：021-64695762
3、3 单防区模块A1201线颜色区分
单防区模块A1201
红色线 黑色线 绿色线 黄色线 兰色线 黑色线
电源（直流12V-24V）
电源-
RS-485 正 接主机巡检总线1/2
RS-485 负
防区信号线
A1203单防区输入/输出模块使用说明书
1、概述
A1203是单防区输入/输出模块：一个防区输入、一路继电器联动输出（可接负载AC220V/7A）。联动输出可设置时间段， 键盘可控制继电器输出，地址码范围是1~127。
2、技术参数
工作电压 静态工作电流 报警工作电流 工作温度 通讯方式/速率 防区响应时间 继电器输出
6、2 探测器报警但是无法送到键盘上显示 首先：判断模块的防区是否正常：测试方法：用万用表的直流电压档，黑色表头接“公共”线，红色表头接“防区” 信号线，看电压是否2.2V-2.5V之间。
其次：系统设置的模块总数是否等于系统中最大模块的地址码值，检查方法：进入编程菜单：密码1+*+#。菜单的第 一项显示：模块总数：XXX，看模块总数值是等于系统中最大模块的地址码值。
A1201单防区模块使用说明书
1、概述
A1201是单防区模块，无地址拨码开关。由键盘A1209和报警主机A120对其编码，读写地址码范围是1-128。
2、技术参数
工作电压 静态工作电流 工作温度 通讯方式/速率 防区响应时间
直流12V~24V 15毫安
-10。C ~+50。C RS485/9600bps 小于250毫秒
常闭接法
常开接法
电源+ 探
地 测
器
常闭（NC）
防区尾电阻 3.3k
探 测 ZONE1（防区信号线） 器
电源+ 地
常开（NO）
公共（COM）
C（防区公共线）
公共（COM）
防区尾电阻 3.3k
ZONE1（防区信号线） C（防区公共线）
4、地址编码
地址编码位
1 2 3 4 5 6 7
十进制数值 1 2 4 8 16 32 64
6、3 防区报警后继电器无输出，出现情况如下： 1：判断继电器联动是否有效，方法是：看继电器联动有效灯绿色灯是否亮（RELAY） 2：电源输入电压是否大于等于13.5V。 3：若以上条件都符合，用键盘A1209控制继电器打开/关闭是否有效。
2
A1232A操作说明书
1、概述 A1231A是32路显示驱动模块，有两种通讯方式：RS485/RS232，它可以接收A120的系统键盘总线或者 A1210报警管理软件的报警数据提供32路LED显示或配合继电器输出模块A1232B提供32路继电器输出。 联动电子地图或者CCTV监控系统的图像联动，多个A1232A显示驱动模块可以并联使用，总共提供128路 输出。
6、故障分析
6、1 单防区输入/输出模块A1203接到系统主机巡检总线任何一路，键盘A1209的LCD显示“模块离线：XXX”。 1：首先判断此模块的“地址码”是否超出系统模块总数范围。 2：检查线路是否正常，若线路正常，再判断此模块地址码和实际地址码是否一致。 3：检查系统中是否有和此模块“地址码”重复的模块。
举例：若要设置地址码为13，因为13=8+4+1， 所以地址编码的“1、3、4”位拨到 “ON”位置
5、操作方法
5、1 系统进入编程：用户1（密码）+*+#，系统进入编程。 5、2 系统进入历史记录查询：用户1（密码）+功能键+1+#，系统进入历史记录查询。 5、3 打开所有继电器：用户1（密码）+功能键+4+#，系统中所有A1203继电器打开。 5、4 关闭所有继电器：用户1（密码）+功能键+5+#，系统中所有A1203继电器关闭。 5、5 打开所有继电器联动有效：用户1（密码）+功能键+6+#，系统中所有A1203继电器联动有效。 5、6 关闭所有继电器联动有效：用户1（密码）+功能键+7+#，系统中所有A1203继电器联动无效。
