关于仿人机器人关节驱动微型伺服系统的介绍
仿人机器人关节驱动微型伺服系统
( p .o lc ia n iern Ha bnI si t o eh oo y, De t f E e t c l g n ei g, r i n t uef T c n lg r E t
ma n t r ss a c ( g e o e it n e GM R) e c d r h g o r d n i rv d la d c mm u ia o d l t , s a p e n o e , i h p we e st d i e mo e n o y n c t n mo e e c wa p h d i
t u n i o o itd ie o h ma od r b t on rv . mp r t h mp rs tp , ih e tn iey u e y d metcr b tr - j .Co ae wih t ei o t y e whc xe sv l s d b o s o o e i 一 sa c nt ,h r p s ds ro s se s t fe h ef r n erq et yt eh ma odr b t on s s c s e r hu i t ep o o e ev y tm a s st ep ro ma c e u ssb h u n i o o it ,u h a s ii j
摘 要 : 于 仿 人 机 器 人 关 节 驱 动 的微 型伺 服 系 统 目前 完 全 依 赖 进 口 。基 于 分 析 微 型 伺 服 系统 各 部 件 的 发 用 展 现 状 与 技 术 特 点 , 制 了一 款 适 用 于 仿 人 机 器 人 关 节 驱 动 的 国 产 伺 服 系 统 , 括 永 磁 无 刷 伺 服 电机 、 研 包 巨磁 阻

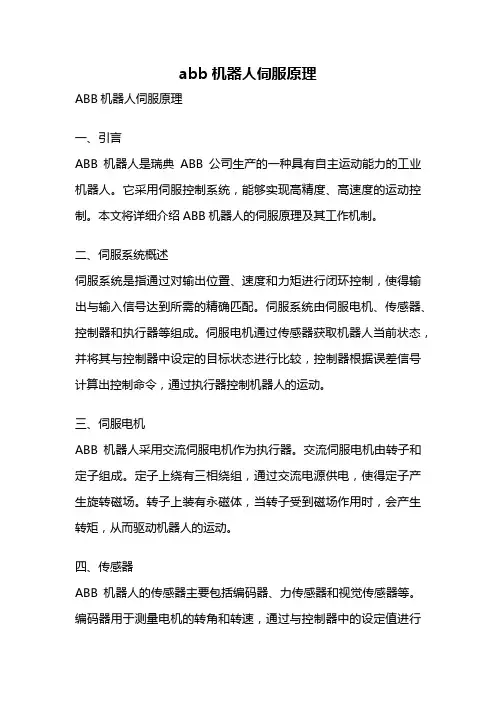

abb机器人伺服原理
abb机器人伺服原理ABB机器人伺服原理一、引言ABB机器人是瑞典ABB公司生产的一种具有自主运动能力的工业机器人。
它采用伺服控制系统,能够实现高精度、高速度的运动控制。
本文将详细介绍ABB机器人的伺服原理及其工作机制。
二、伺服系统概述伺服系统是指通过对输出位置、速度和力矩进行闭环控制,使得输出与输入信号达到所需的精确匹配。
伺服系统由伺服电机、传感器、控制器和执行器等组成。
伺服电机通过传感器获取机器人当前状态,并将其与控制器中设定的目标状态进行比较,控制器根据误差信号计算出控制命令,通过执行器控制机器人的运动。
三、伺服电机ABB机器人采用交流伺服电机作为执行器。
交流伺服电机由转子和定子组成。
定子上绕有三相绕组,通过交流电源供电,使得定子产生旋转磁场。
转子上装有永磁体,当转子受到磁场作用时,会产生转矩,从而驱动机器人的运动。
四、传感器ABB机器人的传感器主要包括编码器、力传感器和视觉传感器等。
编码器用于测量电机的转角和转速,通过与控制器中的设定值进行比较,计算出伺服电机的误差信号。
力传感器用于测量机器人的受力情况,根据测量结果,控制器可以调整机器人的力矩输出。
视觉传感器用于识别物体的位置和形状,从而实现机器人的精确定位和抓取。
五、控制器ABB机器人的控制器是伺服系统的核心部件。
控制器接收传感器的反馈信号,并根据预设的控制算法计算出控制命令。
控制器还负责监控机器人的状态,保证机器人的安全运行。
六、执行器ABB机器人的执行器主要包括减速器和传动装置。
减速器用于降低伺服电机的转速,并将转矩传递给机器人的关节。
传动装置则将电机的旋转运动转化为机器人的直线或旋转运动。
七、工作机制ABB机器人的工作机制是通过控制器对伺服电机施加电压信号,使其产生旋转磁场,驱动机器人的运动。
控制器根据传感器的反馈信号,不断调整电机的运动状态,使之与预设的目标状态保持一致。
通过不断的反馈调整,机器人可以实现高精度、高速度的运动控制。

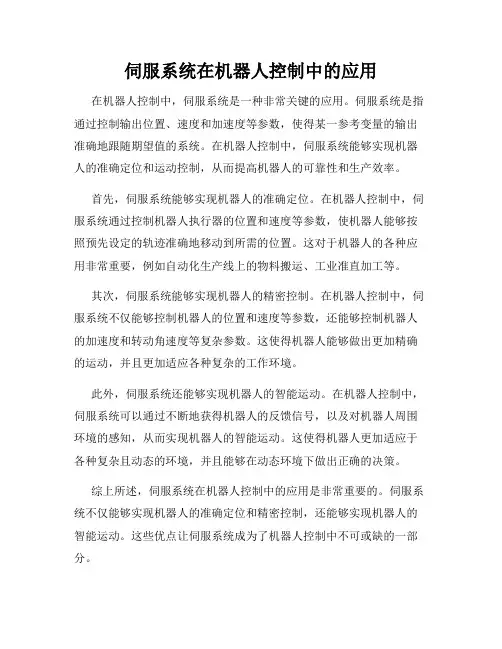

伺服系统在机器人控制中的应用
伺服系统在机器人控制中的应用在机器人控制中,伺服系统是一种非常关键的应用。
伺服系统是指通过控制输出位置、速度和加速度等参数,使得某一参考变量的输出准确地跟随期望值的系统。
在机器人控制中,伺服系统能够实现机器人的准确定位和运动控制,从而提高机器人的可靠性和生产效率。
首先,伺服系统能够实现机器人的准确定位。
在机器人控制中,伺服系统通过控制机器人执行器的位置和速度等参数,使机器人能够按照预先设定的轨迹准确地移动到所需的位置。
这对于机器人的各种应用非常重要,例如自动化生产线上的物料搬运、工业准直加工等。
其次,伺服系统能够实现机器人的精密控制。
在机器人控制中,伺服系统不仅能够控制机器人的位置和速度等参数,还能够控制机器人的加速度和转动角速度等复杂参数。
这使得机器人能够做出更加精确的运动,并且更加适应各种复杂的工作环境。
此外,伺服系统还能够实现机器人的智能运动。
在机器人控制中,伺服系统可以通过不断地获得机器人的反馈信号,以及对机器人周围环境的感知,从而实现机器人的智能运动。
这使得机器人更加适应于各种复杂且动态的环境,并且能够在动态环境下做出正确的决策。
综上所述,伺服系统在机器人控制中的应用是非常重要的。
伺服系统不仅能够实现机器人的准确定位和精密控制,还能够实现机器人的智能运动。
这些优点让伺服系统成为了机器人控制中不可或缺的一部分。

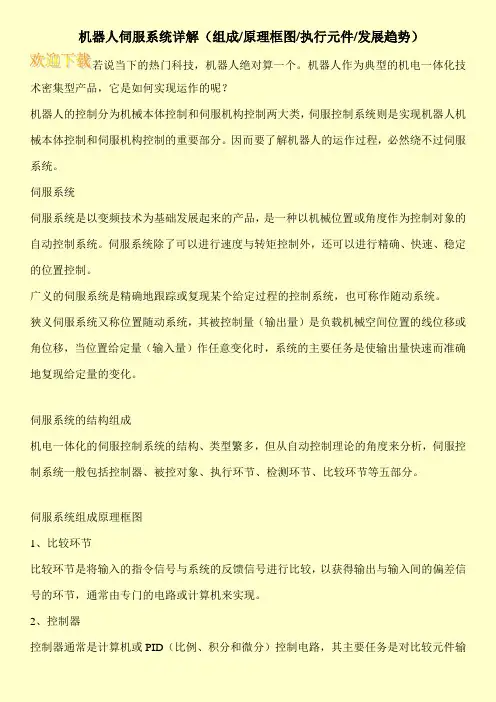

机器人伺服系统详解(组成-原理框图-执行元件-发展趋势)
机器人伺服系统详解(组成/原理框图/执行元件/发展趋势)若说当下的热门科技,机器人绝对算一个。
机器人作为典型的机电一体化技术密集型产品,它是如何实现运作的呢?
机器人的控制分为机械本体控制和伺服机构控制两大类,伺服控制系统则是实现机器人机械本体控制和伺服机构控制的重要部分。
因而要了解机器人的运作过程,必然绕不过伺服系统。
伺服系统
伺服系统是以变频技术为基础发展起来的产品,是一种以机械位置或角度作为控制对象的自动控制系统。
伺服系统除了可以进行速度与转矩控制外,还可以进行精确、快速、稳定的位置控制。
广义的伺服系统是精确地跟踪或复现某个给定过程的控制系统,也可称作随动系统。
狹义伺服系统又称位置随动系统,其被控制量(输出量)是负载机械空间位置的线位移或角位移,当位置给定量(输入量)作任意变化时,系统的主要任务是使输出量快速而准确地复现给定量的变化。
伺服系统的结构组成
机电一体化的伺服控制系统的结构、类型繁多,但从自动控制理论的角度来分析,伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。
伺服系统组成原理框图
1、比较环节
比较环节是将输入的指令信号与系统的反馈信号进行比较,以获得输出与输入间的偏差信号的环节,通常由专门的电路或计算机来实现。
2、控制器
控制器通常是计算机或PID(比例、积分和微分)控制电路,其主要任务是对比较元件输。
伺服控制器在机器人控制中的应用
伺服控制器在机器人控制中的应用随着科技的不断进步和智能化的发展,机器人逐渐成为现代工业生产的重要组成部分。
机器人能够代替人类从事重复性、危险性和高精度的工作,提高生产效率和产品质量。
而在机器人的运动控制领域,伺服控制器发挥着重要的作用。
伺服控制器是一种用于控制电机运动的设备,通过对输入的控制信号进行处理和反馈,使电机能够精确地按照预定的速度、位置或力量进行运动。
在机器人控制中,伺服控制器常常用于控制机器人的关节或末端执行器,实现机器人的准确定位和运动。
首先,在机器人的关节运动控制中,伺服控制器起着关键的作用。
机器人的关节通常由电机驱动,并且要求在不同的位置和速度之间进行精确的切换。
伺服控制器能够对电机的位置、速度和加速度进行控制,通过给电机提供相应的控制信号来达到预定的运动要求。
这种精准的控制能力使得机器人能够实现高速、高精度的关节运动,从而适应不同工作场景的要求。
其次,在机器人的末端执行器控制中,伺服控制器也起到重要的作用。
末端执行器是机器人用来操作实体物体的设备,如机器人手臂的末端工具或夹具。
机器人末端执行器通常需要完成复杂的任务,如抓取、放置、装配等。
伺服控制器通过精确控制末端执行器的运动,可以实现这些复杂任务,并保证操作的精度和稳定性。
伺服控制器利用反馈信息对末端执行器的位置和力量进行实时调整,使机器人能够准确定位和操作物体,完成各种复杂的任务。
除了关节运动和末端执行器控制外,伺服控制器还可以在机器人的路径规划和轨迹控制中发挥作用。
路径规划是指确定机器人从起始位置到目标位置的最佳路径,而轨迹控制是指控制机器人按照规划好的路径进行运动。
伺服控制器可以根据输入的路径和轨迹信息,实时调整机器人的运动速度和方向,以实现平滑、稳定的运动。
这种能力不仅可以保证机器人在复杂环境中的行进安全,还可以提高机器人的运动效率和控制精度。
总的来说,伺服控制器在机器人控制中具有重要的应用价值。
它能够实现机器人的精确定位、高速运动和复杂任务操作,为机器人的智能化和自动化提供了强有力的支持。

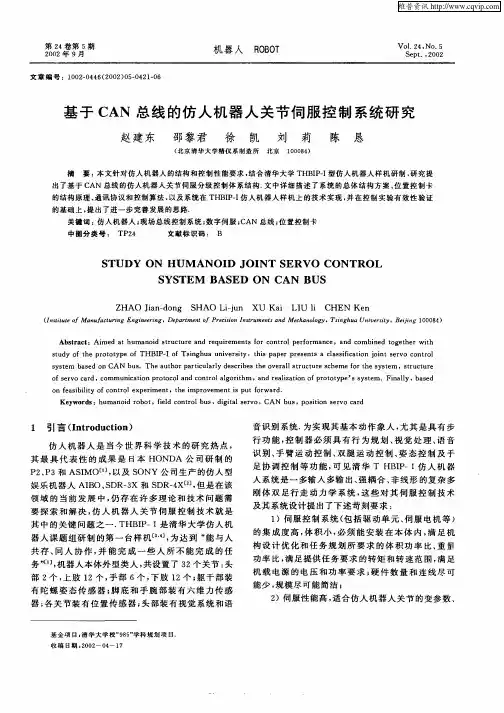

基于CAN总线的仿人机器人关节伺服控制系统研究
音 识 别 系 统 . 实 现其 基 本 动 作 象 人 , 其 是 具 有 步 为 尤 行 功 能 , 制 器 必 须 具 有 行 为 规 划 、 觉 处 理 、 音 控 视 语 识 别 、 臂 运 动 控 制 、 腿 运 动 控 制 、 态 控 制 及 手 手 双 姿 足协 调 控 制 等 功 能 , 见 清 华 T HB P 仿 人 机 器 可 I —I 人 系 统 是 一 多输 人 多输 出 、 耦 合 、 强 非线 形 的 复杂 多
1ቤተ መጻሕፍቲ ባይዱ引 言 (n r d cin I to u t ) o
仿 人 机 器 人 是 当今 世 界 科 学 技 术 的 研 究 热 点 , 其 最 具 代 表 性 的 成 果 是 日本 HOND 公 司 研 制 的 A P 、 3和 ASMOc 以及 S 2P I ¨, ONY 公 司生 产 的仿 人 型 娱 乐 机 器人 AI O、 DR一X 和 S 一XL , 是 在 该 B S 3 DR 4 2 但 ] 领 域 的 当 前 发 展 中 , 存 在 许 多 理 论 和 技 术 问 题 需 仍
第 0 年9 5 4卷 2 2 第月期 02
机器 人
RB T OO
VS2,o5 o 4N . 1 .
e ., 00 pt 2 2
文 章 编 号 :1 0 — 4 6 2 O ) 5 O 2 一 6 0 2 0 4 ( O 2 O 一 4 1O
基于 C AN 总 线 的 仿 人 机 器 人 关 节 伺 服 控 制 系统 研 究
赵 建 东 邵 黎 君 徐 凯 刘 莉 陈 恳
( 京 清 华 大 学 精 仪 系制 造 所 北 北 京 1 0 8 ) 0 0 4
摘
要 : 文 针 对 仿 人 机 器 人 的结 构 和 控 制 性 能要 求 , 合 清 华 大 学 THB PI型 仿 人 机 器 人 样 机 研 制 , 究 提 本 结 I— 研
伺服系统在机器人手术中的应用价值何在
伺服系统在机器人手术中的应用价值何在在当今医疗技术飞速发展的时代,机器人手术已经逐渐成为外科领域的一项重要创新。
而在机器人手术系统中,伺服系统扮演着至关重要的角色,其应用价值不可小觑。
首先,我们需要了解什么是伺服系统。
简单来说,伺服系统是一种能够精确控制运动的系统,它可以根据输入的指令,实现对位置、速度和加速度等参数的高精度控制。
在机器人手术中,伺服系统的作用就是确保手术机器人的各个机械臂和器械能够按照医生的意图准确、稳定地移动和操作。
一、高精度与稳定性机器人手术的一大优势就是其能够实现极高的精度。
在人体内部这样一个复杂而狭小的空间中进行手术操作,哪怕是微小的误差都可能带来严重的后果。
伺服系统能够以微米级别的精度控制手术器械的运动,使得医生可以在手术过程中进行更加精细的切割、缝合和组织处理。
例如,在脑部手术中,需要避开众多的神经和血管,伺服系统可以确保手术器械在操作时不会出现意外的抖动或偏差,从而大大降低了手术风险,提高了手术的成功率。
同时,伺服系统的稳定性也至关重要。
手术过程中,任何不稳定的因素都可能影响手术的效果和患者的安全。
伺服系统能够在长时间的手术过程中保持稳定的性能,不会因为外界干扰或自身的磨损而出现精度下降或失控的情况。
二、灵活性与可操作性机器人手术系统通常具有多个自由度,这使得手术器械可以在不同的角度和方向上进行操作。
而伺服系统正是实现这种灵活性的关键。
医生可以通过操作控制台,轻松地控制手术机器人的各个关节和器械,就如同自己的双手在直接操作一样。
伺服系统能够迅速而准确地响应医生的指令,将医生的手部动作转化为手术器械的精细运动。
此外,伺服系统还可以根据不同的手术需求和患者情况,进行个性化的参数设置。
比如,对于一些特殊的手术部位或病情,医生可以调整伺服系统的速度、力度等参数,以达到最佳的手术效果。
三、远程操作与协作随着通信技术的发展,远程手术已经成为可能。
而伺服系统在远程手术中发挥着重要作用。
什么是伺服系统
什么是伺服系统伺服系统是一种控制机械系统运动的技术,它通过传感器对输出信号进行反馈控制,实现精确的位置、速度和力控制。
伺服系统广泛应用于工业生产和自动化领域,提高了生产效率和产品质量。
一、伺服系统的工作原理伺服系统主要由伺服驱动器、伺服电机和反馈传感器组成。
伺服驱动器负责接收和处理控制信号,将信号转换为合适的电压或电流输出,驱动伺服电机运动。
而伺服电机作为执行器,根据伺服驱动器提供的控制信号,输出相应的运动。
反馈传感器则监测伺服电机的运动状态,将监测到的位置、速度或力信号返回给伺服驱动器,驱动器通过与设定值的比较,调整输出信号,实现对运动状态的精确控制。
二、伺服系统的特点1. 高精度:伺服系统能够实现微小运动的精确控制,可实时监测和调整输出信号,适用于对运动精度要求较高的场景。
2. 高响应性:伺服系统的反馈传感器能够实时监测电机的运动状态,并将信息传递给伺服驱动器,驱动器通过处理反馈信号,及时调整输出信号,使系统能够快速响应各种指令。
3. 多功能:伺服系统可通过调整控制参数,实现对位置、速度和力的精确控制,适用于不同的工业应用。
4. 稳定性好:伺服系统通过反馈控制,能够实时调整输出信号,使系统保持稳定运行。
5. 适应性强:伺服系统可根据不同的工作负载,调整输出信号,适应不同工况的需求。
三、伺服系统的应用1. 工业机械:伺服系统广泛应用于机床、激光切割机、注塑机等工业机械设备中,实现对加工精度和速度的要求。
2. 机器人技术:伺服系统在机器人技术中发挥重要作用,通过对关节运动的精确控制,实现机器人的灵活运动和高精度定位。
3. 自动化生产线:伺服系统可应用于自动化生产线中,控制工件输送、装配等过程,提高生产效率和产品质量。
4. 医疗设备:伺服系统在医疗设备中广泛使用,如手术机械臂、电动床等,实现对患者的精确控制和操作。
5. 航空航天:伺服系统应用于航空航天领域,控制飞机和航天器的各个部件的运动,确保航行安全和舒适。
微型机器人驱动系统
微型机器人的驱动系统种类总结一、SMA 驱动的全方位轮式蠕动微机器人形状记忆合金SMA 是一种新型功能材料,其特点是具有形状记忆效应,SMA 驱动器在特殊场合可代替传统驱动器,如马达气缸等,具有功率质量比大、结构简单、无噪音、无污染、易于控制等特点,因此广泛用作微小型机器人驱动器。
SMA 驱动器驱动原理如下:1.SMA 驱动的全方位轮式蠕动过程①SMA 弹簧加热收缩,前轮不动(左边轮为前轮),后轮前移动,弹性杆恢复原长,前车体和后车体分别绕轮轴转动至垂直位置。
车体外形由图1 (1)变至图1 (2)。
图1(1) 图1 (2)②SMA 弹簧继续加热收缩,前车轮继续保持不动,后车轮继续向前滚动,弹性杆松弛,偏置弹簧侧向弯曲,前后车体保持垂直姿态。
车体外形由图1 (2)变至图1 (3)图1(2) 图1(3)③SMA 弹簧冷却,前车轮向前滚动,后车轮在自锁机构的作用下保持不动,弹性橡皮带逐渐由松弛到拉直状态,前后车体仍旧保持与地面垂直姿态。
车体外形由图1(3)变至图1(4)图1(3) 图1(4)④SMA 弹簧继续加热收缩,前车轮继续向前滚动,后车轮继续保持不动,弹性杆绷紧,前后车体分别绕轮轴转动至对称位置。
车体外形由图1(4)恢复至初始状态图1 (1)图1(4) 图1(1)图1 SMA 驱动的全方位轮式蠕动过程示意图至此微型车完成了一个周期的向前蠕动,重复以上步骤微型车可连续向前蠕动。
2 .存在问题①由于偏心轮逆止机构阻止车轮向后滚动因而微型小车只能前进不能后退。
②采用单一的SMA 直线驱动器尚无法实现转弯功能。
3.改进方案针对以上两个方面的缺点,采用双向自锁装置以实现小车的后退功能。
如图2所示。
图2 双向自锁装置图3四连杆双向自锁机构原理图工作原理如下:微型蠕动机器人的双向自锁机构如图3 所示,摩擦轮2 摩擦轮8 均铰接在车体上并与横杆5 构成平行四连杆结构,竖杆4 固定在车体上;SMA 丝6 一端固定在竖杆4 上,另一端固定在摩擦轮8 上,此外自锁机构配有两个微型扭簧,扭簧的一端分别固定在摩擦轮2 和8 上,另一端固定在车体上;当机器人向前蠕动时, SMA 丝6 冷却,平行四边形双向自锁机构的状态如图a 所示,摩擦轮2 与车轮接触起锁止作用,使车轮只能向前滚动从而使机器人向前蠕动。
伺服系统在医疗器械中的应用
伺服系统在医疗器械中的应用随着科技的发展,医疗器械也逐渐实现自动化和智能化。
伺服系统,作为一种高精度运动控制技术,已经在医疗器械中得到了广泛的应用。
本文将从几个方面介绍伺服系统在医疗器械中的应用。
一、伺服系统概述伺服系统是一种高精度运动控制技术,可以精确控制电机的位置、速度和加速度等运动参数。
伺服系统通常由伺服控制器、电机和传感器等组成。
伺服控制器用于控制电机的运动,传感器用于实时反馈电机的运动状态,从而实现高精度运动控制。
二、1.手术机器人手术机器人是一种可以帮助医生完成手术的机器人。
手术机器人通常配备有伺服系统,可以实现高精度的操作。
伺服系统可以根据医生的指令精确控制手术器械的运动,使手术过程更加精准和安全。
目前,手术机器人已经用于许多领域,如心脏手术、眼科手术和神经外科手术等。
2.医用X光设备医用X光设备是一种可以用于检查人体内部结构的设备。
伺服系统可以控制X光设备的旋转和倾斜,实现对不同角度的拍摄,从而获得更加准确的影像。
此外,伺服系统还可以控制X光设备的移动,使其能够在不同部位进行拍摄,提高了诊断效果。
3.光学检测设备光学检测设备可以用于检测眼球、牙齿和皮肤等部位的疾病。
伺服系统可以控制光学设备的旋转和移动,使其能够在不同角度和位置进行检测。
伺服系统还可以控制光学设备的对焦和光圈大小,提高了检测精度和清晰度。
三、伺服系统在医疗器械中的优势伺服系统在医疗器械中具有多个优势:1.高精度伺服系统可以实现高精度的运动控制,可以控制到毫米或亚毫米级别的位置精度。
2.高速度伺服系统可以实现高速运动控制,可以达到数千转每分钟的转速。
3.稳定性好伺服系统具有良好的稳定性,可以保证长时间稳定运行,降低了维护成本和设备停机时间。
4.可靠性高伺服系统具有高可靠性,可以长时间运行并保持高精度的运动控制,适用于高要求的医疗器械。
四、结论伺服系统作为一种高精度运动控制技术,已经在医疗器械中得到了广泛应用。
伺服系统可以实现高精度、高速度、稳定性好和可靠性高等优点,能够为医疗器械的自动化和智能化提供支持。
伺服系统简介介绍
受控对象
被控制的设备或系统, 可以是机械系统、电气 系统或其他系统。
伺服系统的分类
按受控对象
可分为位置伺服系统、速度伺服系统和力伺 服系统等。
按控制方式
可分为开环伺服系统和闭环伺服系统。
按执行器类型
可分为电动伺服系统、气动伺服系统和液压 伺服系统等。
02
01
按应用领域
可分为数控机床、机器人、航空航天、自动 化生产线等领域的伺服系统。
04
03
02 伺服系统的工作原理
伺服系统的工作原理
• 伺服系统是一种能够精确控制运动和速度的控制系 统。它广泛应用于各种工业自动化设备中,如数控 机床、机器人、印刷机等。
伺服系统的应用场景
03
工业自动化
01
数控机床
伺服系统用于数控机床的精密加工,提高加工精度和效 率。
02
生产线自动化
伺服系统用于生产线自动化,实现生产过程的精确控制 和优化。
能。
自动驾驶
伺服系统用于自动驾驶汽车的导航 和控制,实现精确的路径规划和避 障。
悬挂系统控制
伺服系统用于悬挂系统的控制,提 高车辆的行驶平顺性和稳定性。
04 伺服系统的优势与挑战
伺服系统的优势与挑战
• 伺服系统是一种被广泛应用于各种工业和商业领域的控制系 统。它通过接收输入信号,并利用内部的电子和机械部件来 控制输出运动,以满足特定的应用需求。伺服系统具有高精 度、高速度、高可靠性等优点,但也面临着一些挑战。
升级的工业应用需求。
03
5G技术的应用
5G技术为工业互联网的发展带来了新的机遇。未来的伺服系统将更加
注重与5G技术的融合,以实现更高效、更稳定的生产和制造。
伺服系统与机器人控制简介
伺服系统与机器人控制简介
GeorgeEllis 2010-01-07 12:15
伺服系统与机器人控制初步 在运动控制系统中最常见的术语之一为所谓伺服系统(servomechanism)。广义的伺服
调整时间 调整时间(Settling Time)为运动接受指令后进入并保持于可接受的指令位置误差范围 所需花费的时间。 +超调 超调(Overshoot)为欠阻尼系统中过校正行为的度量,这在位置伺服系统中是希望避免的。 稳态误差 稳态误差(Steady-State Error)为控制器完成校正行为后实际位置与指令位置之间的 差。 振动 , 振动(Vibration)为当运行速度接近机械系统的自然频率时可导致结构的振动或振铃现 象,振铃也可由系统中速度或位置的突然改变引起。这种振荡将减小有效转矩并导致电动机 和控制器之间的失步。谐振可以通过机械手段如摩擦或粘滞阻尼器来抑制。 运动规划 运动规划(Motion profile)是一种以时间、位置和速度描述运动操作的方法。运动规划 的典型应用是数控设备中的速度曲线,它们是速度相对于时间或距离的一条三角形和梯形曲 线。
伺服系统最初应用于船舶驾驶和火炮控制,后来逐渐推广到很多领域,如天线位置控制、 制导和导航、数控机床和机器人等。采用伺服系统主要是为了达到下面几个目的:
(1)以小功率指令信号去控制大功率负载。火炮控制和船舵控制就是典型的例子。 (2)在没有机械连接的情况下,由输入轴控制位于远处的输出轴,实现远距离同步传动, 例如轧钢机和长距离多段传送带的运动控制系统。 (3)使输出机械位移精确地执行某控制器发出的运动指令,这些指令可以是预先编制的, 也可能是随机产生的,如数控机床和行走机器人。 伺服系统按所用驱动元件的类型可分为液压伺服系统、气动伺服系统和机电伺服系统。 前两者特色明显,但应用范围有一定的限制。而机电伺服系统的能源是可以用最方便最灵活 的方式加以利用的电能,其驱动元件是可按各种特定需求设计和选用的电动机,可以达到最 为优异的系统性能,因此成为应用最为广泛的伺服系统。 伺服系统的控制精度主要决定于所用的测量元件的精度。因此,在伺服系统中对高精度 的测量给予较高的重视,并研究各种附加措施来提高系统的精度。 衡量伺服系统性能的主要指标与一般的控制系统类似,例如其频域指标带宽由系统频率 响应特性来规定,反映伺服系统的跟踪的快速性。带宽越大,快速性越好。伺服系统的带宽 主要受控制对象和执行机构的惯性的限制。惯性越大,带宽越窄。一般伺服系统的带宽小于 15Hz,大型设备伺服系统的带宽则在 1~2Hz 以下。自 20 世纪 70 年代以来,由于发展 了力矩电机及高灵敏度测速机,使伺服系统实现了直接驱动,革除或减小了齿隙和弹性变形 等非线性因素,使带宽达到 50Hz,并成功应用在远程导弹、人造卫星、精密指挥仪等场 合。 下面介绍伺服系统中的一些基本概念。 坐标系统 一般认为任何定位平台坐标系统(coordinates)均具有 6 个自由度,其中有 3 个分别称 为 X、y 和 Z 轴的直线坐标,另外则是围绕 3 个直线坐标按右手定则形成的 3 个旋转坐标 A、 B 和 C。任何空间动作(movement)均可分解为沿直线坐标的平移(translation)和沿旋转 坐标的旋转(rotation)。 在一个运动控制系统中往往存在多个定位平台,例如机器人的肩、肘、腕关节和行走部
伺服系统介绍
、相关概念伺服系统( servomechanism)又称随动系统,是用来精确地跟随或复现某个过程的反馈控制系统。
伺服系统使物体的位置、方位、状态等输出被控量能够跟随输入目标(或给定值)的任意变化的自动控制系统。
它的主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理,使驱动装置输出的力矩、速度和位置控制非常灵活方便。
在机器人中,伺服驱动器控制电机的运转。
驱动器采用速度环,位置环,电流环三环闭环电路,内部还设有错误检出和保护电路。
驱动器通过通信连接器,控制连接器,编码连接器跟外部输入信号和输出信号相连。
通信连接器主要用于跟电脑或控制器通信。
控制连接器用于跟伺服控制器联接,驱动器所需的输入信号、输出信号、控制信号和一些方式选择信号都通过该控制连接器传输,它是驱动器最为关键的连接器。
编码连接器跟电机编码器连接,用于接收编码器闭环反馈信号,即速度反馈和换向信号。
伺服电机主要用于驱动机器人的关节。
关节越多,机器人的柔性和精准度越高,所需要使用的伺服电机的数量就越多。
机器人对伺服电机的要求非常高,必须满足快速响应、高起动转矩、动转矩惯量比大、调速范围宽,要适应机器人的形体做到体积小、重量轻,还必须经受频繁的正反向和加减速运行等苛刻的条件,做到高可靠性和稳定性。
伺服电机分为直流、交流和步进,工业机器人用的较多的是交流。
机器人用伺服电机二、伺服系统的技术现状2.1视觉伺服系统随着机器人技术的迅猛发展,机器人承担的任务更加复杂多样,传统的检测手段往往面临着检测范围的局限性和检测手段的单一性.视觉伺服控制利用视觉信息作为反馈,对环境进行非接触式的测量,具有更大的信息量,提高了机器人系统的灵活性和精确性,在机器人控制中具有不可替代的作用。
视觉系统由图像获取和视觉处理两部分组成,图像的获取是利用相机模型将三维空间投影到二维图像空间的过程,而视觉处理则是利用获取的图像信息得到视觉反馈的过程。
基本的相机模型主要包括针孔模型和球面投影模型, 统一化模型是对球面模型的推广,将各种相机的图像映射到归一化的球面上。
人形机器人核心零部件与关键技术梳理
人形机器人核心零部件与关键技术主要涉及以下几个方面:1. 运动系统:人形机器人的运动系统主要由关节和传动机构组成。
其中,关节是机器人可以旋转的部位,是机器人运动的核心部件;传动机构则是将动力源(如电池或电机)的能量转换为人形机器人实际运动的部件。
这个系统需要实现人形机器人灵活、精确和稳定的运动。
2. 感知系统:人形机器人的感知系统包括视觉、听觉、触觉等传感器,用于感知周围环境、识别物体、避障等。
这些传感器与处理器和算法一起,为人形机器人提供了对环境的认知,使其能够进行自主导航、物体识别和行动规划等任务。
3. 伺服系统:伺服系统是提供能量的部件,主要为人形机器人提供动力。
目前常用的伺服系统有电机和减速器。
人形机器人需要有一个高效且稳定的伺服系统,以保持机器人的行动能力,并满足其运动控制的需求。
4. 人形机器人控制器:这是实现机器人运动控制的核心部件,需要具备强大的计算和控制能力。
目前,人形机器人控制器通常采用高性能的计算机或处理器,以及先进的控制算法。
5. 人工智能技术:人工智能技术是人形机器人最重要的关键技术之一。
它包括机器学习、深度学习、计算机视觉、语音识别等技术,用于实现机器人的自主行动、物体识别、语言交流等功能。
6. 电池技术:人形机器人的移动能力和续航时间受到电池技术的限制。
目前,需要开发更高能量密度的电池,以满足人形机器人的需求。
7. 制造工艺:人形机器人的制造涉及到精密的机械加工、焊接、组装等工艺。
随着技术的发展,需要不断提高制造工艺的精度和效率,以降低制造成本。
总的来说,人形机器人是一个复杂的系统,需要多种关键技术的支持。
随着技术的不断进步,相信未来会有更多的核心零部件和关键技术为人形机器人的发展提供支持。
伺服系统在工业机器人中的应用
伺服系统在工业机器人中的应用工业机器人是现代制造业中常见的自动化生产设备。
伺服控制技术是工业机器人中非常重要的一项技术,它可以保证机器人的高速、高精度运动,提高生产效率,降低生产成本。
本文将介绍伺服系统在工业机器人中的应用。
一、伺服控制技术概述伺服控制技术是一种利用伺服电机实现精密定位和速度控制的技术。
伺服电机通过接收控制信号来对运动进行控制,其位置和速度可以被精确控制。
伺服控制技术广泛应用于自动化设备、机床、印刷机械、医疗设备等领域。
二、工业机器人中的伺服控制技术应用1. 工业机器人的关节控制工业机器人一般是由几个关节构成的,每个关节都要进行控制。
伺服电机作为利用伺服控制技术的驱动器,可以实现对工业机器人关节的精确控制。
通过对伺服电机的位置和速度控制,可以实现关节的精确转动,最大限度地提高机器人的工作效率。
2. 工业机器人的位置控制在工业机器人的工作过程中,需要精确地控制其位置。
伺服控制技术可以通过对伺服电机的位置控制来实现工业机器人的位置控制。
将伺服电机驱动器与编码器配合使用,可以实现对机器人精确位置的控制,从而更好地完成生产任务。
3. 工业机器人的速度控制对于一些需要高速移动的机器人,通过伺服控制技术可以实现对机器人速度的精确控制。
伺服电机可以根据接收到的控制信号来实现速度的快速响应,以满足生产过程中对速度的要求。
此外,伺服电机可以实现速度级别的递增或递减,从而使机器人在工作过程中更加灵活和可靠。
三、伺服系统在工业机器人中的优势伺服系统可以实现机器人的高速、高精度运动,提高生产效率,降低生产成本。
此外,伺服系统具有反馈控制功能,对机器人的控制更加精确可靠。
伺服系统还具有很好的适应性,可以满足不同机器人的不同应用需求。
四、总结在当今自动化制造领域,工业机器人已成为重要的生产力。
伺服控制技术是实现工业机器人高速、高精度运动的关键技术。
伺服系统在工业机器人中的应用可以提高生产效率,降低生产成本,为现代制造业的发展做出重要贡献。
机器人关节活动原理
机器人关节活动原理
机器人的关节活动是通过配备的电机和传动机构实现的。
这些关节通常由齿轮和传动装置组成,以提供机器人的运动和灵活性。
电机作为动力源,通过传送动力到齿轮系统,从而使机器人的关节得以运动。
在机器人关节中,通常采用伺服电机或步进电机作为动力源。
伺服电机可根据接收到的控制信号调整输出扭矩和角度,从而精确地控制关节的运动位置。
步进电机则是通过每次接收到一个脉冲信号,旋转一个确定的角度,从而实现精确的位置控制。
齿轮是机器人关节中常见的传动机构,它由一对或多对齿轮组成。
当电机输出扭矩时,齿轮通过啮合传递扭矩,并将扭矩转换为机器人关节的运动。
不同大小的齿轮之间的传动比可以控制关节的速度和力矩输出。
传动装置则负责将齿轮的转动传递到机器人的关节部分。
常见的传动装置包括连杆、同心轴和链条。
这些装置可以将旋转运动转换为直线或其他形式的运动,从而使机器人关节能够实现复杂的动作。
机器人的关节活动原理基于电机和传动机构的配合,通过精确的控制和传递,使机器人能够实现各种姿态和动作,完成各种任务。
关于仿人机器人关节驱动微型伺服系统的介绍
摘要:用于仿人机器人关节驱动的微型伺服系统日前完全依赖进口。
基于分析微型伺服系统各部件的发展现状与技术特点,研制了一款适用于仿人机器人关节驱动的国产倒服系统,包括永磁无刷伺服电机、巨磁阻编码器、高功率密度驱动模块以及通讯单元。
通过与周内仿人机器人研究单位常用的几款进口伺服系统进行对比,验证所研制的微型伺服系统满足仿人机器人关节驱动对功率密度比等性能指标的要求.可完全代替进口产品。
关键词:仿人机器人;关节驱动;微型伺服系统,永磁同步电动机1 引言2000年,日本本田公司发布的仿人机器人AsIMO吸引了全世界的目光。
过去10年里,得益于计算机、电气工程、材料工程、传感器科学等相关学科的发展,仿人机器人技术也有了长足的发展。
其中较为突出的有日本本田公司、美国麻省理工大学、俄亥俄州立大学、北京理工大学、哈尔滨工业大学等。
仿人机器人由控制系统、关节伺服系统、传感器系统、能源系统和本体结构5部分组成。
关节伺服系统按驱动方式可以分为液压伺服、气动伺服、电机伺服、压电伺服等。
这几种系统中,液压伺服抗污染能力差、调试维护困难、瞬间过载能力低;气动伺服非线性程度高、定位刚度小;电机伺服通常需要减速机构,使其体积增大;压电伺服一般不需要减速机构,易于实现微型化,但其驱动电路复杂,多用于微型机器人或仿人机器人的手指关节。
比较几种伺服系统的优缺点,电机伺服系统,尤其是旋转电机伺服系统由于技术成熟、可靠性高、刚度强、较易驱动,是目前仿人机器人关节伺服系统的首选。
在仿人机器人中,由于使用电池供电,供电电压低、功率/能量密度受限,且机器人的体积、重量均有严格的要求,所以仿人机器人关节中使用的电机伺服系统有其特殊的要求。
例如低工作电压而且变化范围大、低损耗、高功率密度、重景轻、单一电源供电、高动态性能、高可靠性等等。
本文围绕仿人机器人对关节驱动的要求特点,详细介绍目前广泛应用的关节电机伺服系统的组成、类别、性能特点等。
在此基础上研制了一台国产微型伺服系统,通过与国外同类伺服系统的对比研究,结果表明所研制的微型系统满足仿人机器人关节驱动的性能要求,可取代进口产品。
仿生机器人关节系统研究
仿生机器人关节系统研究随着人工智能技术的发展和工业制造的高度自动化,各种种类的机器人已经成为生产领域中不可或缺的力量。
其中,仿生机器人是一种利用自然界生物体的结构、动力学和控制原理等仿造人工机器的机器人,往往具有更好的运动机制和适应环境的特性。
关节系统作为机器人自由度和控制的重要组成部分,是实现仿生机器人动作的基础。
一、仿生机器人关节类型目前仿生机器人的关节类型主要有硬度关节、柔性关节、液压关节、电气关节等。
每一种类型的关节各有优缺点,应根据机器人应用场景和需求进行选择。
硬度关节的优点在于结构简单、刚度大、精度高、易控制,适合高负载、高精度要求的场景。
但是硬度关节由于刚度大,难以承受较大力矩,抗冲击性差,限制了其在某些特定环境下应用。
柔性关节是仿生机器人中最为相似于自然生物的关节,其特点在于轻巧灵活、能够承载大的负载和精细控制,适合在不同形态和领域的仿生机器人中应用。
但是柔性关节不易实现精确定位、易发生失控,对应用场景和控制设计要求比较高。
液压关节是强度、精度较高的关节类型,适合在对载荷和工作效率要求较高的场景中使用。
但是液压关节的体积大,液压系统复杂,应用需要消耗大量的能源和财力,在环境适应性和抗干扰能力上也存在着一定的挑战。
电气关节是一种新兴的关节类型,其具有优异的控制精度、能耗低、匀速性好的优点,尤其适用于高速精细控制、人机交互智能的场景中。
但是电气关节易受电磁干扰和高温等因素影响,需要在系统设计和应用环境中进行适当考虑。
二、仿生机器人关节驱动方式目前常见的仿生机器人关节驱动方式主要有电动机驱动、液压驱动、气动驱动等。
不同驱动方式的关节有着不同的特性和应用场景。
电动机驱动是目前仿生机器人中应用最广泛的驱动方式。
其特点在于精度高、反应速度快、易于控制和调节。
另外,电动机的小伺服马达也适合小型仿生机器人的应用。
液压驱动在某些场景下有着独特的优势。
主要优点在于能够承受更高的载荷、能量密度大、响应速度快、高效率、可扩展性好。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
摘要:用于仿人机器人关节驱动的微型伺服系统日前完全依赖进口。
基于分析微型伺服系统各部件的发展现状与技术特点,研制了一款适用于仿人机器人关节驱动的国产倒服系统,包括永磁无刷伺服电机、巨磁阻编码器、高功率密度驱动模块以及通讯单元。
通过与周内仿人机器人研究单位常用的几款进口伺服系统进行对比,验证所研制的微型伺服系统满足仿人机器人关节驱动对功率密度比等性能指标的要求.可完全代替进口产品。
关键词:仿人机器人;关节驱动;微型伺服系统,永磁同步电动机1 引言2000年,日本本田公司发布的仿人机器人AsIMO吸引了全世界的目光。
过去10年里,得益于计算机、电气工程、材料工程、传感器科学等相关学科的发展,仿人机器人技术也有了长足的发展。
其中较为突出的有日本本田公司、美国麻省理工大学、俄亥俄州立大学、北京理工大学、哈尔滨工业大学等。
仿人机器人由控制系统、关节伺服系统、传感器系统、能源系统和本体结构5部分组成。
关节伺服系统按驱动方式可以分为液压伺服、气动伺服、电机伺服、压电伺服等。
这几种系统中,液压伺服抗污染能力差、调试维护困难、瞬间过载能力低;气动伺服非线性程度高、定位刚度小;电机伺服通常需要减速机构,使其体积增大;压电伺服一般不需要减速机构,易于实现微型化,但其驱动电路复杂,多用于微型机器人或仿人机器人的手指关节。
比较几种伺服系统的优缺点,电机伺服系统,尤其是旋转电机伺服系统由于技术成熟、可靠性高、刚度强、较易驱动,是目前仿人机器人关节伺服系统的首选。
在仿人机器人中,由于使用电池供电,供电电压低、功率/能量密度受限,且机器人的体积、重量均有严格的要求,所以仿人机器人关节中使用的电机伺服系统有其特殊的要求。
例如低工作电压而且变化范围大、低损耗、高功率密度、重景轻、单一电源供电、高动态性能、高可靠性等等。
本文围绕仿人机器人对关节驱动的要求特点,详细介绍目前广泛应用的关节电机伺服系统的组成、类别、性能特点等。
在此基础上研制了一台国产微型伺服系统,通过与国外同类伺服系统的对比研究,结果表明所研制的微型系统满足仿人机器人关节驱动的性能要求,可取代进口产品。
2 关节驱动伺服系统的组成电机伺服系统一般是由电动机、位置传感器、电流传感器、功率器件和控制器5部分组成的闭环系统,如图1所示。
2.1电机永磁无刷电动机无需励磁绕组和励磁电源,结构相对简单,具有很高的功率密度,非常适合仿人机器人这种对体积、重量十分敏感的场合。
在伺服系统中应用的永磁无刷电动机分为元刷直流电动机(brushless DC motor,BI。
DCM)和永磁同步电动机(PMSM)两种。
前者设计和生产费用低,但转动时不可避免有转矩脉动;后者正弦波驱动,理论上可完全消除转矩脉动,但需要更高精度的转子位置传感器和更复杂的控制器件”…。
2.2位置传感器2.2.1光电编码器在位置伺服系统中,光电编码器常被采用作为位置传感器。
它具有高精度、高分辨率、工作范同大、功耗低、非接触测量等优点,但由于光栅盘是精密的光学元件,其抗振性能差,轴向的振动极易使其破碎,烟雾、灰尘等杂质也会影响光路系统。
光源、镜头、光栅盘和光电传感器组成的光路系统只能轴向排布,也令光电编码器的厚度难以缩小。
目前商品化的光电编码器中,体积较小的是SCANCON公司的增量式光电编码器,其分辨率为1 000线/r,尺寸为西24 mm×24 mm。
2.2.2磁编码器磁编码器是近年发展起来的以一种新型电磁敏感元件为基础的检测装置。
这种编码器使用具有交替变化磁场的永磁体盘代替光栅盘,使用巨磁电阻(GMR)等磁敏元件代替光电元件,把磁信号变为电信号。
在T作中,磁编码器不易受尘埃和结露影响,抗振能力强,可靠性高,同时其结构简单紧凑,无需复杂的光源和光学元件,易于实现小型化。
但受充磁技术的制约,磁编码器的磁极数不可能提得很高,通过控制充磁,是磁场分布呈理想的正弦波,那么可通过波形细分技术进一步提高精度和分辨率。
目前商品化的磁编码器分辨率可达l 000线/r。
2.3功率器件在中小功率的应用中,一般使用电力MOsFET或IGBT作为功率器件。
电力MOSFET具有易驱动、开关速度快的优点,但其导通损耗和耐压能力之间存在矛盾,故一直局限子在低压场合使用。
IGBT是一种复合型的功率器件,整合了MOsFET和BJT的优点,驱动端类似MOsFET的结构,通过电压控制,所需功率小,而开关端则与BJT相似,耐压水平高、电流大、导通损耗小。
但其关断时间较长,因此开关损耗较大,而且其导通压降为固定值,与流过电流无关,在开关电压较高的时候才能体现出其低损耗的优点。
目前主流IGBT导通压降为1.5~2.5 V,而100 V耐压的MOSFET导通电阻一般在15~30mn。
仿人机器人电源电压一般在l00V以下,电流为数十A,因此,使用MosFET作为功率器件可减少导通损耗。
2.4控制器在仿人机器人领域,为了满足体积和重量这2个关键指标,一般会带有为电机控制优化的硬件模块(如PwM调制、增量编码器计数)的DsP或MCU作为微控制器。
有的微控制器甚至将坐标变换、空问矢量控制等算法也做成硬件模块。
现代仿人机器人一般通过网络总线实现对各个关节的控制,因此控制器DsP也会集成UART,CAN等通讯模块。
3现有国内外微型伺服系统国内仿人机器人领域使用较多的是copley,E1mo,MAXON等同外公司的伺服产品。
国内厂家和研究机构中,北京和利时有自主研发的低压小型伺服产品。
本节将分别介绍上述产品的功能、性能以及特点。
3.1 美国copley controls伺服驱动器该公司的Accelnet系列伺服驱动器采用Freescale公司DsP56F807 16位数字信号控制器为主控芯片,该控制器整合了CISP强大的处理能力和微控制器多样的功能,最高主频80 MHz,使用3.3V单电源供电,片上稳压器可为数字和模拟电路提供更低的功耗和噪声。
该系列驱动器可用20~55 V单一直流电源供电,通过反激变换器产生多路独立稳压输出,采用了平面变压器,变压器绕组印制在电路板上,整个变压器体积仅为18mm×12 mm×5 mm。
功率器件使用6个Falrchild公司SOP 8封装的分立MOSFET,焊在一块95 mm×28 mm的铝基电路板上,铝基板为外壳的一部分,热传导率高、散热性能好。
驱动器支持cANopen和DevlceNct两种cAN总线协议,一条总线上最多可挂接127台驱动器。
配套的Copley Motion Explorer软件可进行组网、电机配置、参数自整定、运动程序下载和调试等操作,操作界面友好,可视化程度高。
3.2 以色列Elmo MotionControl伺服驱动器该公司的whistle系列伺服驱动器采用与Accelnet驱动器相同的主控芯片,通过进一步的精简和优化,大量使用BGA封装等微型贴片元器件,whist1e驱动器在更小的体积内实现了更高的持续功率输出。
该驱动器没有使用反激变换器,而是采用多个Buck降压电路级联的形式来获得12 V,5 V,3.3 V电压输出。
功率器件使用6个IR公司TO 252封装的MOSFET,更大的封装使其可提供100V/42 A的持续输出能力,导通电阻为18 mn。
散热方面没有采用铝基板技术,用导热粘合剂把铝制外壳粘到电路板MOsFET背而,通过电路板上的铜箔和铝制外壳散热。
这款驱动器在通讯功能和配套软件方面与Accelnet驱动器类似。
3.3瑞士MAXON伺服电机瑞土MAXON motor是一个面向全球提供高精密电机和驱动系统的产品的公司。
其EC—powermax系列无刷电机采用无槽绕组和钕铁硼磁钢,具有极高功率密度,100w的型号尺寸为30 mm×60 mm,无齿槽效应,在低压下仍町获得高转速。
电机可与前面两种伺服驱动器构成伺服系统。
3.4北京和利时伺服系统该公司的蜂鸟系列伺服驱动器是一款低压直流供电的小体积、高陡能全数字伺服驱动器。
采用32位高速RISC专用芯片作为控制器,内嵌高级运动控制功能.通过通讯接口即可完成如多段点到点、直线插补、圆弧插补等功能,在100 mm×75 mm×25 mm的体积内可持续输出3 60w功率。
其配套的海豚系列低压无刷伺服电机,采用正弦波方式驱动,装有磁性绝对值编码器,外尺寸为57 mm×132 mm,功率为250W.该系列伺服系统的功率密度、工作电压范围、定位精度等指标在国内现有产品巾均处于领先地位,但仍然无法满足仿人机器人对功率密度的要求。
4 HIT-PEEDⅡ微型伺服系统哈尔滨工业大学电力电子与电力传动研究所研制的HIT—PEEDⅡ伺服系统,其驱动器采用TI公司TMs320F2808 DsP作为控制器,该DsP专门为电机控制设计,具有ePwM,eQEP等硬件模块,主频最高可达100MHz,能够很好地满足坐标变换、矢景控制、位置伺服等复杂算法的需求。
驱动器只需单一电源供电,工作电压范围宽(Dc 1 5~75 V),支持cAN总线通讯,能实现BLDCM 和PMSM的三闭环控制,适用性广。
采用IR公司M()sFET作为功率器件,导通电阻只有18 m,最终驱动器效率可达90%。
驱动器大量使用微型sMD元器件和先进的焊接工艺,令功率密度最大化。
HIT—PEED 伺服驱动器如图2所示。
伺服电机是采用高磁能积的稀土钕铁硼材料的永磁同步电动机,采用无槽(无铁芯)定子绕组。
在高速电机中,这种结构可以减少涡流产生的铁损和阻力矩.提高电机效率(见图3)。
电机配套使用自主研发的磁编码器,摆脱了对国外编码器产品的依赖,其分辨率可达12位。
150 W的电机含编码器尺寸为35 mm×90 mm,重495 g,额定电压48 V,额定转速9000 r/min,额定转矩160mN·m.自制GMR编码器组装图如图4所示,尺寸可至32 mm×10 mm,分辨率为100O 线/r,最高转速1200O r/min。
5微型伺服系统性能对比测试5.1额定工作点性能指标对比3款微型伺服驱动器如图5所示。
表l、表2列出了以上几种伺服驱动器和电机的具体性能指标。
以上数据表明以色列Elmo公司的whistle型驱动器功率密度最高,自制的HIT-PEEDⅡ型伺服驱动器的各项指标接近国外同类产品;伺服电机由于受国产谐波减速器机械性能的限制,其额定速度比MAx0N电机低,较低的速度使其外径和体积难以进一步缩小。
5.2定位精度与响应速度关节伺服系统的定位精度直接影响对运动控制器指令执行的准确程度,关节处微小的偏差也能在肢体末端产生很大的偏移。
另外,伺服系统是否能及时完成指令动作,也将影响到整个运动系统的可靠性与机器人动作的协调性。
