第四卷第二册核岛厂房通风空调系统A
核电厂系统及设备介绍090329
RCV系统图
一回路辅助系统
反应堆硼和水补给系统（REA）
– – – – – – – – – 提供除盐除氧硼水，以保证RCV系统的容积控制功能 注入联氨和氢氧化锂等，保证RCV系统的化学控制功能 提供硼酸溶液和除盐除氧水，保证RCV系统的反应性控制 向稳压器泄压箱提供喷淋冷却水 为主泵密封水立管供水，以冲洗3号轴封 向换料水箱提供硼酸溶液，为其充水补水 向RIS系统硼酸注入箱提供硼酸。为其充水补水 为容控箱提供与一回路浓度相等的硼酸溶液，为其进行排气操作 为稳压器和RRA系统的先导式卸压阀充水
REA系统图
一回路辅助系统
余热排出系统（RRA）
– 正常停堆过程中，当温度降到180℃以下，压 力降到3.0MPa以下时，RRA排出堆芯、冷却 剂余热和主泵产生的热量。使反应堆进入冷停 堆状态。 – 除失水事故外的所有停堆事故发生时，排出以 上三种热量。
RRA系统图
一回路辅助系统
辅助冷却水系统
工艺排水 地面排水 化学废液
废气分类
– 含氢废弃 – 含氧废气
固体废物分类
– – – – 各种除盐其的废树脂 蒸发液的浓缩液 过滤器的失效滤芯 其他固体废物
排出物处理和排放系统
核岛排气疏水系统（RPE）功能
– 系统收集以下情况在核岛内产生的全部气体和液体废物：
TEU系统图
排出物处理和排放系统
废液排放系统（TER）功能
– 收集系统废液，对这些废液进行监测，并有控 制的将这些废液向海中排放 – 废液在重要厂用水系统（SEC）的终端排水沟， 按照向环境排放的特性要求进行稀释，当稀释 能力不足或者TEU系统不可用，或者废液产生 量超过正常排放量时，TER系统将这些废液贮 存，并送回TEU在再处理。 – 系统监测废液放射性水平，并测记废液排放量。
浅谈核电站核岛电气厂房送冷风管理
浅谈核电站核岛电气厂房送冷风管理作者：许望金来源：《商情》2016年第18期【摘要】电气厂房送冷风在整个核电厂中具有重要的作用，本文以福清核电3#机组为例，介绍了福建福清核电厂电气厂房送冷风工程概况、施工管理、技术准备、具体的实施过程及注意事项。
【关键字】风机冲洗试压通风组织机构系统1.工程概况1.1电气厂房送冷风是通过DVC，DVE，DVL通风系统和DEL、 RRI、SEC等工艺系统之间的联动运行，将电气厂房空气的温湿度调节至设备、人员所需范围的过程。
1.2电气厂房送冷风涉及的系统1）5个通风系统：DVC（主控制室通风系统）、DVE（电缆层通风系统）、DVL（电气厂房主通风系统）、DVF（电气厂房排烟系统）、DVI（设备冷却房间通风系统）。
2）10个工艺系统：SEC（重要厂用水系统）、RRI（设备冷却水系统）、DEL（电气厂房冷冻水系统）、SED（核岛除盐水分配系统）、SAP（压缩空调生产系统）、SAR（仪用压缩空气分配系统）、SAT（公用压缩空气分配系统）、SIR（化学试剂注射系统）、SEP（饮用水系统）、SEO（电站污水系统）。
3）12个电气系统：LLA（380V低压交流应急电源系统-系列A）、LLB（380V低压交流应急电源系统-系列B）、LLC（380V低压交流应急电源系统-系列A）、LLD（380V低压交流应急电源系统-系列B）、LLI（380V低压交流应急电源系统-系列A）、LLJ（380V低压交流应急电源系统-系列B）、LLN（380V低压交流应急电源系统-系列A）、LLO（380V低压交流应急电源系统-系列B）、LKC（低压交流电源380V系统（核岛辅助设备））、LKE （380V低压交流电源系统（核岛辅助设备））、LHA（6.6kV应急电源系统/A列）、LHB （6.6kV应急电源系统/B列）。
2.施工管理2.1成立专项组。
因送冷风涉及的系统较多，工程量较大，为更好服务于电气厂房送冷风的施工，结合现场进度及节点安排适时成立专项组并召开专题会，由承包商、监理、工程公司等人员参加。

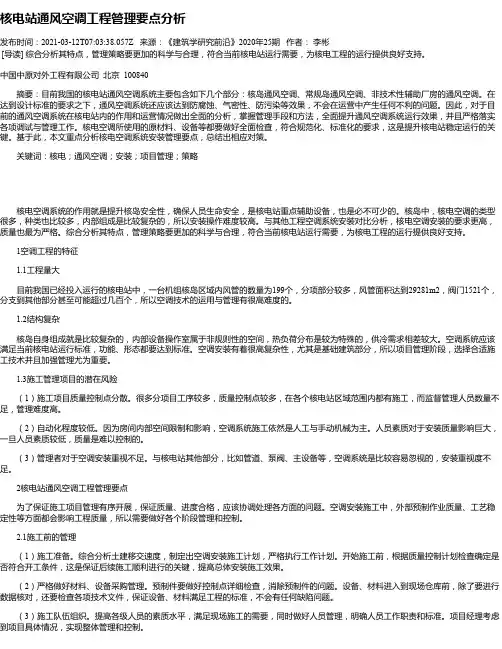

核电站通风空调工程管理要点分析
核电站通风空调工程管理要点分析发布时间：2021-03-12T07:03:38.057Z 来源：《建筑学研究前沿》2020年25期作者：李彬[导读] 综合分析其特点，管理策略要更加的科学与合理，符合当前核电站运行需要，为核电工程的运行提供良好支持。
中国中原对外工程有限公司北京 100840摘要：目前我国的核电站通风空调系统主要包含如下几个部分：核岛通风空调、常规岛通风空调、非技术性辅助厂房的通风空调。
在达到设计标准的要求之下，通风空调系统还应该达到防腐蚀、气密性、防污染等效果，不会在运营中产生任何不利的问题。
因此，对于目前的通风空调系统在核电站内的作用和运营情况做出全面的分析，掌握管理手段和方法，全面提升通风空调系统运行效果，并且严格落实各项调试与管理工作。
核电空调所使用的原材料、设备等都要做好全面检查，符合规范化、标准化的要求，这是提升核电站稳定运行的关键。
基于此，本文重点分析核电空调系统安装管理要点，总结出相应对策。
关键词：核电；通风空调；安装；项目管理；策略核电空调系统的作用就是提升核岛安全性，确保人员生命安全，是核电站重点辅助设备，也是必不可少的。
核岛中，核电空调的类型很多，种类也比较多，内部组成是比较复杂的，所以安装操作难度较高。
与其他工程空调系统安装对比分析，核电空调安装的要求更高，质量也最为严格。
综合分析其特点，管理策略要更加的科学与合理，符合当前核电站运行需要，为核电工程的运行提供良好支持。
1空调工程的特征1.1工程量大目前我国已经投入运行的核电站中，一台机组核岛区域内风管的数量为199个，分项部分较多，风管面积达到29281m2，阀门1521个，分支到其他部分甚至可能超过几百个，所以空调技术的运用与管理有很高难度的。
1.2结构复杂核岛自身组成就是比较复杂的，内部设备操作室属于非规则性的空间，热负荷分布是较为特殊的，供冷需求相差较大。
空调系统应该满足当前核电站运行标准，功能、形态都要达到标准。
核岛
中文名称：核岛英文名称：nuclear island，NI定义：核电厂中核蒸汽供应系统及其配套设施和它们所在厂房的总称。
主要包括反应堆厂房、核燃料厂房、控制辅助厂房、电气厂房(含应急柴油发电机厂房)等核岛是核电站安全壳内的核反应堆及与反应堆有关的各个系统的统称。
核岛的主要功能是利用核裂变能产生蒸汽。
核岛(nuclear island)厂房核岛厂房主要包括反应堆厂房(安全壳)、核燃料厂房、核辅助厂房、核服务厂房、排气烟囱、电气厂房和应急柴油发电机厂房等。
编辑本段核岛主要结构核蒸汽供应系统核蒸汽供应系统由一回路（反应堆冷却剂循环系统）及与一回路相连接的系统所组成。
一回路的主要设备有反应堆堆心、压力容器、蒸汽发生器、稳压器、主循环泵及管道。
一回路中冷却剂(高温高压的水流)的主要作用是将反应堆堆心产生的热量带到蒸汽发生器，传给二回路，生产蒸汽；在一回路水中加入硼酸，用来控制反应性的慢变化；用稳压器维持一回路压力的稳定和补偿水在冷态和热态时的体积变化。
与一回路相联的系统包括化学和容积控制系统、反应堆安全注射系统和余热冷却系统。
化学和容积控制系统的主要作用是维持一回路所需要的水量;调节溶解在冷却水中的硼酸浓度,以控制反应堆的反应性；对水进行净化处理，除去水中的裂变产物和腐蚀产物；给一回路的水加入腐蚀抑制剂和各种化学添加剂。
反应堆安全注射系统的主要作用是当一回路发生失水(例如,一回路管道发生大破裂而引起大泄漏)时,安全注射系统就作为安全给水系统。
它主要由高压注射部分、安全注射箱和低压注射部分组成。
前者于中等失水时起动，后者于大量失水时起动。
安全注射箱通过两个逆止阀和一个隔断阀与一回路相连，起安全注射作用。
这几部分协同工作即能保证堆心的冷却，并可使反应堆停堆。
核反应堆停堆后，燃料元件因裂变产物的衰变而发热，余热冷却系统的作用是带走这部分热量。
它主要由热交换装置、循环泵和阀门等组成，用于停堆、更换燃料以及一回路系统发生大量泄漏事故时带走热量，冷却堆心。
精选核电厂系统及设备培训课件
一座典型的1000MW级压水堆核电厂在冷却剂中各种裂变产物和活化腐蚀产物的放射性。冷却剂的放射性主要是由惰性气体(占90%以上)、碘(占3%以上)、铷（占1%）、钼（约占1%）和铯（小于1%）组成的。进入一回路冷却剂的放射性惰性气体每年大约有数千万GBq，绝大部分是Kr（1.83h）、Xe（9.11h）等短寿命的同位素，它们在运行过程中自行衰变，排出堆外后很快就消失，需作净化处理的仅占很小一部分。
按其功能可分为以下几类:排出核燃料剩余功率；对反应堆冷却剂进行化学和容积控制；进行设备的冷却；废物的收集和处理；核岛通风空调系统。
1 化学和容积控制系统(CVCS)
1.1 系统的功能1.2 设计依据1.3 系统流程1.4 系统设备布置1.5 系统运行
1.1 系统的功能
化容系统主要功能如下:通过改变反应堆冷却剂的硼浓度,对堆芯进行反应性控制；维持稳压器的水位,控制一回路系统的水装量；对反应堆冷却剂的水质进行化学控制和净化,减少反应堆冷却剂对设备的腐蚀,控制反应堆冷却剂中裂变产物和腐蚀产物的含量,降低反应堆冷却剂的放射性水平；
一回路主要辅助系统
1 化学和容积控制系统2 反应堆硼和水的补给系统3 余热排出系统4 设备冷却水系统5 重要厂用水系统6 换料水池和乏燃料池冷却和净化系统7 废物处理系统
概述 一回路主要辅助系统是核岛的重组成部分。它不仅对核电厂正常运行是不可缺少的,而且在事故工况下,为核电厂安全设施系统提供支持。
上充泵出口水分两路：一路经上充流量调节阀和再生换热器进入一回路冷段；另一路经轴封水流量调节阀向主泵输送密封水。稳压器丧失正常喷淋时，上充泵提供辅助喷淋；上充流量调节阀的最小流量要考虑冷却下泄流(6m3/h) ,最大流量(25.6m3/h) 要考虑保证轴封水供应。
核电厂系统设备复习资料
1.核能在人类生产和生活中的应用的主要形式是核电。
2.压水堆核电厂主要由压水反应堆、反应堆冷却剂系统、蒸汽和动力转换系统、循环水系统、发电机和输配电系统及辅助系统组成。
3.通常把反应堆、反应堆冷却剂系统及其辅助系统合称为核供气系统。
4.核辅助系统主要用来保证反应堆和一回路系统的正常运行。
5.核电厂选址应考虑核电厂本生特性、厂址自然条件和技术要求以及辐射安全等三方面。
6.划分安全等级的目的是提供分级设计标准。
7.安全分级的主要目的是正确选择用于设备、制造和检验的规范和标准。
8.安全一级主要包括组成反应堆冷却剂系统承压边界的所有部件。
安全一级设备选用的设计等级为一级，质量为A组。
9.我国的核安全法规将抗震类别分为三类，即抗震Ⅰ类，抗震Ⅱ类和非抗震类（NA）。
10.核系统有三道屏障，第一道是燃料棒包壳，第二道是一回路系统的承压边界，第三道是安全壳。
11.反应堆冷却剂系统可分为冷却系统、压力调节系统和超压保护系统。
12.在堆芯热功率不变的情况下，提高冷却剂的质量流量可以减少堆出入口温差。
13.核电厂的一回路系统由若干并联的环路组成，环路数不小于2，一般采用2~4条环路并联形成。
14.一回路的工作压力、冷却剂的反应堆进出口温度、流量等参数的选择，直接影响了核电厂的安全性和经济性。
15.一般压水堆核电厂一回路系统的工作压力约为15MPa。
16.冷却剂在反应堆的进出口温度为280~300℃。
17.一回路系统的总阻力约为0.6~0.8MPa。
18.压水堆本体由堆芯、堆芯支撑结构、反应堆压力容器及控制棒传动机构组成。
19.反应堆冷却剂流过堆芯时起慢化剂作用。
20.燃料元件是产生核裂变并释放热量的部件。
21.控制棒组件分两类:黑棒束组件，灰棒束组件。
22.堆芯下部支撑结构是堆芯的主要包容件，他是以吊篮结构为特征的组合体。
23.反应堆压力容器工作在高压、高温、放射性辐照下寿命不少于40年。
24.反应堆冷却剂泵分：全密封泵和轴封泵。
反应堆核岛厂房通风系统安装与试验技术规程
反应堆核岛厂房通风系统安装与试验技术规程
反应堆核岛厂房通风系统安装与试验技术规程是针对反应堆核岛厂房通风系统安装和试验的相关规定和要求的文件。
一、通风系统安装技术规程：
1. 设计准备：根据反应堆核岛厂房通风系统的设计要求，确定通风系统的布置、容量和风道尺寸等参数，并进行相关的计算和分析。
2. 施工准备：准备施工所需的材料、设备和人力资源，并制定详细的施工计划和安全措施。
3. 风道安装：按照设计要求，进行风道的安装，包括风道的制作、连接和固定等工作。
4. 风机安装：安装通风系统所需的风机和其他设备，确保其安装位置和连接方式符合设计要求。
5. 风口安装：安装通风系统的风口，包括进风口和出风口，确保其位置和数量符合设计要求。
二、通风系统试验技术规程：
1. 试验准备：准备试验所需的设备、仪器和试验方案，并对试验过程中可能出现的安全风险进行评估和控制。
2. 试验前检查：对通风系统的各项设备和连接进行检查，确保其正常运行和无泄漏现象。
3. 试验操作：按照试验方案进行通风系统的试验操作，包括系统的启动、运行和停机等过程。
4. 试验结果评估：根据试验数据和观察结果，评估通风系统的运行情况，包括风量、风速、压力等参数是否满足设计要求。
5. 试验报告编制：根据试验结果，编制试验报告，包括试验过程的记录、数据分析和评估结果等内容。
以上是反应堆核岛厂房通风系统安装与试验技术规程的一般内容，具体的规定和要求还需根据具体的反应堆核岛厂房通风系统的设计和实际情况进行制定。
核电站一般知识简介
核电站一般知识简介一、反应堆简介核反应堆是一种能以可控的方式实现自续链式核反应的装置。
根据原子核产生能量的方式，可分为裂变反应堆和聚变反应堆两种。
当今世界上已建成和广泛使用的反应堆都是裂变反应堆。
聚变反应堆目前还处于研究设计阶段。
裂变反应堆是通过把一个重核裂变为两个中等质量核而释放能量的。
它是由核燃料/冷却剂/慢化剂/结构材料和吸收剂等材料组成的一个复杂系统。
按用途不同，裂变反应堆可分为生产堆/实验堆和动力堆。
按冷却剂或慢化剂的种类不同可分为轻水堆/重水堆/气冷堆和液态金属冷却快中子堆。
按引起裂变反应的中子能量不同，又可分为热中子反应堆和快中子反应堆。
二、核电站的组成1.压水堆核电站由核岛、常规岛、BOP（配套设施）组成。
2.核电站厂房布置：反应堆安全壳厂房核辅助厂房过渡厂房核燃料贮存厂房应急柴油机厂房电气厂房汽轮机厂房配套设施核电站厂房图1 核电站原理流程图核电厂中的能量转换与转递三、核岛主要系统组成1.核岛主要系统组成核岛主要系统由反应堆冷却剂系统、专设安全设施、核辅助系统、三废处理系统、核岛通风空调系统及核燃料装卸贮存和工艺运输系统等六大类系统组成。
a) 反应堆冷却剂系统指三条环路及其核岛主设备压力容器、主泵、蒸发器、稳压器和主管道等组成。
b) 专设安全设施由四个系统组成：它们是安全注入系统、辅助给水系统、安全壳喷淋系统和安全壳隔离系统。
c) 核辅助系统——化学和容积控制系统——硼和水的补给系统——一回路辅助系统——余热排出系统——核取样系统核辅助系统——堆和乏燃料水池冷却与处理系统——设备冷却水系统——辅助冷却水系统——核岛应急生水系统——蒸发器排污系统——核岛冷冻水系统——电气厂房冷却水系统d) 三废处理系统——废气处理系统——废液处理系统——废物处理系统三废处理系统——硼回收系统——核岛疏水排气系统——放射性废液排放系统——常规岛废液排放系统e) 核岛通风空调系统组成—控制棒驱动机构风冷系统—安全壳内连续通风系统—安全壳内空气净化系统—反应堆堆坑通风系统—安全壳换气通风系统—主控制室空调系统—安全壳外贯穿件房间通风系统—上充泵房应急通风系统—辅助给水泵房通风—冷水系统设备间通风系统通风空调系统—核燃料厂房通风系统—核辅助厂房通风系统—电气厂房通风系统—电气厂房排烟系统—电缆层通风系统—安注和喷淋泵电机房通风系统—安全壳内大气监测系统—废物辅助厂房通风系统—主要厂用水泵站通风系统f) 核燃料装卸贮存和工艺运输系统是一个独立的操作系统，只有在核燃料换料和接收新燃料时系统才运作。
海域核电建筑工程通风空调设计气象参数标准
《海域核电建筑工程通风空调设计气象参数标准》1. 前言海域核电建筑工程是当前能源领域的热门话题之一，而通风空调设计作为其中重要的一环，对于保障核电厂的正常运行和人员的安全具有至关重要的意义。
本文将深入探讨海域核电建筑工程通风空调设计中的气象参数标准，旨在为相关领域的专业人士提供深度和广度兼具的知识。
2. 海域核电建筑工程通风空调设计概述海域核电建筑工程通风空调设计是指在核电厂建设过程中，针对海域环境、气象条件、建筑结构等因素，通过科学合理地配置通风空调系统，确保核电厂内部空气质量达标，维护设备正常运行，保障工作人员的舒适和安全。
而其中的气象参数标准则是通风空调设计的重要基础，直接影响设计方案的有效性和可靠性。
3. 气象参数标准的深度分析在海域核电建筑工程通风空调设计中，气象参数标准主要包括气温、湿度、风速、大气压和气象条件持续时间等要素。
其中，气温和湿度直接关系到空调系统的制冷和除湿效果，风速则直接关系到通风系统的通风量和换气效果，而大气压和气象条件持续时间则决定了通风空调系统的稳定性和可靠性。
针对不同海域环境和气象条件，需要对这些气象参数进行全面评估和科学规划。
4. 气象参数标准的广度探讨海域核电建筑工程通风空调设计的气象参数标准，不仅需要考虑正常工作条件下的气象参数，还需要考虑特殊气象条件下的影响。
在台风季节或者恶劣天气条件下，海域核电建筑工程通风空调系统需要能够有效应对强风、暴雨等特殊气象条件，保障核电厂内部的设备和人员安全。
在标准制定中需要兼顾广度，确保通风空调系统在各种气象条件下都能够稳定运行。
5. 总结与回顾海域核电建筑工程通风空调设计的气象参数标准既要有深度的科学分析和规划，又要有广度的考虑和应对能力。
有效的气象参数标准能够保障通风空调系统的有效性和可靠性，为核电厂的正常运行提供保障。
在今后的核电建设中，需要更加重视气象参数标准的制定和落实，从而更好地应对各种复杂的气象条件，确保核电厂的安全和稳定运行。
核电厂通风空调系统噪声控制与处理
核电厂通风空调系统噪声控制与处理摘要：本文介绍了核电厂通风空调系统噪声的控制与处理问题，根据噪声产生的原因，从设计到安装、调试阶段分别进行分析考虑，最大限度减少噪声的产生。
关键词：噪声；通风空调；核电厂；噪声控制；消声器引言随着现代科学技术的发展和人们对环保意识的不断提升，目前在民用建筑、工业建筑以及核电领域中，噪声问题越来越被重视。
在核电厂中，为保证核电厂在所有工况下能安全有效的运行，通风空调系统在控制环境温湿度、有毒有害物浓度的同时，还应注意系统噪声的影响，必须为运行人员提供一个舒适、安静、可靠的工作环境，才能保证核电厂安全有效的运行。
1核电厂通风空调系统噪声控制与消除通风空调系统噪声的控制与消除应分三个阶段来考虑，不同阶段应按照不同的原则进行。
1.1设计阶段依据噪声的来源特性，对噪声的产生点进行控制，尽量减少噪声的产生；根据噪声传递特性，就噪声传播途径进行控制，尽量设置隔声和消声屏障；真对二次噪声的产生，尽量合理设置管路，平衡阻力和风量，控制风速以减少二次噪声。
1.1.1设备降噪通风空调系统在设计时必须重视空调机组也就是风机的噪声问题，由于核电厂中通风空调系统受房间、布置空间和各类分区限制影响，很多系统风管的布置复杂，所以大部分通风空调系统所选风机压头往往很大，在这种情况下，对于大风量系统，一方面需要厂家在风机制造中尽量从生产工艺来降低设备噪声，一般要求控制在85dB（A）以内，另一方面需要在风机布置上寻求突破，对于满足集中设置的风机，一定要优先选择布置在机房内，通过房间的围护结构对机房内噪声进行隔声、隔振，机房必须远离噪声控制区域，且不可与这些区域相邻或上下层布置，对于一些风量相对较小的分散系统，风机布置时也可以考虑直接设置在没有噪声控制要求的房间或区域，而风机在固定时必须配有减震装置，在设备与基础之间设置阻力弹簧减振器或橡胶隔振垫减震器，而风机进出风口处与风管连接必须设置软连接，通过这些隔振措施，减少风机机械振动对系统噪声的贡献。
核工程与核技术专业《核电站系统与设备》复习题
－1－1•通常将一回路及核岛辅助系统、专设安全设施和厂房称为核岛。
2. 反应堆冷却剂系统可分为冷却系统、压力调节系统和超压保护系统。
3. 压水堆本体由堆芯、堆芯支撑结构、反应堆压力容器及控制棒传动机构组成。
4•燃料组件骨架由24根控制棒导向管、1根中子注量率测量管与上下管座焊接而成。
5•蒸汽发生器是分隔一、二回路工质的屏障，它对于核电厂的安全运行十分重要。
6. 稳压器的基本功能是建立并维持一回路系统的压力，避免冷却剂在反应堆内发生容积沸腾。
7. 放射性废水有可复用废水和不可复用废水，可复用废水经过处理分离成水和硼酸再利用,这是硼回收系统的任务。
8. 专设安全设施包括：安全注射系统、安全壳、安全壳喷淋系统、安全壳隔离系统、安全壳消氢系统、辅助给水系统和应急电源。
9. 安全注入系统通常分为高压安全注入系统、蓄压箱注入系统、低压安全注入系统。
10•反应堆硼和水补给系统是一个两台机组共用的系统。
11. 核电站运行中产生的放射性废气分为含氢废气和含氧废气。
12. 核电厂主要厂房包括：反应堆厂房（安全壳）、燃料厂房、核辅助厂房、汽轮机发电厂房、控制厂房。
13. 核电厂设计一般遵循的安全设计原则有：多道屏障、纵深防御、单一故障原则、抗自然灾害、辐照剂量标准。
14•燃料组件由燃料元件、定位架格和组件骨架组成。
15•堆芯支撑结构包括下部支撑结构、上部支撑结构和堆芯仪表支撑结构16. 阻力塞棒是封闭的不锈钢管,其长度较短，约20cm17. 大亚湾压水堆核电厂的控制棒组件中黑棒采用的中子吸收剂材料为―Ag-In-Gr 银-铟-镉）灰棒材料为不锈钢—，控制棒驱动采用电磁步进式方式；18. 大亚湾核电厂的蒸汽发生器采用的是在压水堆核电站最为常见的立式自 然循环U 型管蒸汽发生器；19. 天然铀所含有的三种同位素中，属于易裂变核素的是铀-235；20•反应堆冷却剂泵主要分为两大类型分别是屏蔽电机泵和轴封泵；21. 蒸汽发生器传热管面积占一回路承压边界面积的80%左右;22. 压水堆核电厂使用较广泛的有三种:立式U 型管自然循环蒸汽发生器、卧式自然循环蒸汽发生器、立式直流蒸汽发生器一、填空题（共20分，每题2分）二、名词解释（共25分，每题5分）23.现代压水堆采用硼酸控制反应性。
核岛通风系统介绍
风可不经净化处理，就能排放。
本区负压要求较低，一般可按-50Pa考虑。
工作人员须经过卫生通道更换家常服才能进入本区。
1.2.3气流组织和走向原则气流的组织和走向，就是组织空气按照规定的方向进行通风，在核岛通风系统中，气流组织和走向更为重要。
如果仅考虑通风量，不考虑气流组织和走向，不但得不到良好的通风效果，还会因加大通风量加快污染物的挥发，造成更大的污染。
在核电厂，对整个工作区域来讲，空气的流动方向，必须是从清洁区流向污染区，最后从污染区排出；对局部工作地点来讲，空气流动的方向，应先经过人员的工作岗位或将清洁空气优先送到工作人员的工作点，而后再流向工艺设备，最后从工艺设备的排气口排出。
在任何情况下，都不允许污染空气通过清洁区，特别是有人员工作的地点。
污染空气必须就地或污染最严重的地区排出。
室内排风口的位置，应避免靠近送风口，以免产生气流短路，降低通风效果和影响室内污染空气不能完全排除。
送风口的位置应设置在较清洁区，而排风口的位置应设在污染区。
核电厂中的安装大厅一般高度高，容积大，属于橙区。
在安装大厅下面就是放射性工艺设备室（红区）。
当这些设备、仪表、管路等安装和检修时，就要打开设备室的顶盖板（设备孔和人孔）。
这时安装大厅与红区设备室就贯通了，尽管设备室（红区）的负压低于安装大厅（橙区），但红区的污染空气还是会扩散到安装大厅（橙区），另外，检修时，红区可拆卸，可更换的设备、仪表、管段等，也要放置在安装大厅的地面上。
于是地面及安装大厅内的空气也会被污染。
因此，保证安装大厅有足够的换气和良好的通风是非常重要的。
通常安装大厅的气流组织和走向有两种形式：（1）集中送风和集中排风通风形式集中送风和集中排风形式如图1所示。
在安装大厅中间集中布置送风口，在安装大厅两端集中布置排风口，这些排风口，仅排走一部分风量，而另外一部分风量，通过沿安装大厅纵向两侧墙下端设置的余压阀进入红区设备室，然后由红区排风系统排出。
（见图1）图1 安装厅气流示意图（2）分散通风和分散排风通风形式分散送风和分散排风形式如图2所示。
