调度专网双平面接入改造方案
有线电视接入网双向改造解决方案
有线电视接入网双向改造解决方案深圳速浪数字技术有限公司二O一O年三月目录第一章系统概述 (3)1.1问题提出 (3)1.2同轴电缆网络的双向化 (3)1.3双向解决方案的比较 (4)1.3.1Cable Modem接入方案 (4)1.3.2LAN接入 (4)1.3.3无源EoC接入方案 (5)1.3.4有源EoC接入方案 (5)1.3.5HomePLUG over Coaxial接入方案 (5)第二章接入网产品解决方案 (7)2.1速浪“奔猫™”解决方案 (7)2.2利用速浪“奔猫™”进行双向网改的组网方法 (8)2.2.1EPON+奔猫™ 的组网方法 (8)2.2.2单向HFC+奔猫™ 的组网方法 (9)2.2.3奔猫™ VLAN组网方法 (10)2.2.4速浪“奔猫™”解决方案的层次结构 (11)第三章实施方案说明 (13)3.1网络规划 (13)3.1.1前端的覆盖域 (13)3.1.2信噪比控制 (13)3.1.3应用带宽规划 (15)3.1.4网络升级策略 (16)3.1.5IP地址规划 (16)3.1.6Vlan及QoS规划 (16)3.1.7安全规划 (17)3.2工程实施 (18)3.2.1施工组织 (18)3.2.2标准化作业 (19)3.2.3实验室测试 (19)3.2.4现场安装调试 (19)3.2.5供电防雷措施 (21)3.2.6项目验收 (21)3.2.7培训计划 (22)3.2.8系统维护 (22)第四章方案分析 (23)4.1速浪E O C解决方案的特点 (23)4.2主要产品技术指标 (24)4.2.1 前端 (24)4.2.2终端 (28)4.2.3管理软件 (30)第一章系统概述随着科学技术的进步，EPON和EOC技术在广电网双向改造中的应用，给有线电视网络经营者带来了无限的商机。
EPON和EOC技术使有线电视网的资源充分发挥了应有的作用，也可为有线电视网络的经营者创造很好的经济效益和社会效益。
发电厂双平面调度数据网络的特色应用
【 Ｋ ｅ ｙ ｗ ｏ ｒ ｄ ｓ ］ Ｔ ｈ ｅ ｉ ｆ ｒ ｓ ｔ ｐ １ ａ ｎ ａ ｒ ； Ｔ ｈ ｅ ｓ ｅ ｃ ｏ ｎ ｄ ｐ ｌ ａ ｎ ａ ｒ ； Ｄ ｉ ｓ ｐ ｔ ａ ｃ ｈ ｉ ｎ ｇ ｄ ａ ｔ ａ ｎ ｅ ｔ ｗ ｏ ｒ ｋ
０ 引 言
和机端电压 、 电流等 电气 量相量以及开关量和励磁 电压 、 电流 、 转速 、
ｄ ａ ｔ ａ ｎ ｅ ｔ ｗ ｏ ｒ ｋ ｉ ｎ Ｎ ｉ ｎ ｇ ｘ ｉ ａ Ｐ ｒ ｏ ｖ ｉ ｎ ｃ ｅ ， ａ ｎ ｄ ａ ｒ ｅ ｒ ｅ ｓ ｐ ｅ ｃ ｔ ｉ ｖ ｅ ｌ ｙ ｃ ｏ ｎ ｎ ｅ ｃ ｔ ｅ ｄ ｗ ｉ ｔ ｈ ｈ ａ ｍｏ ｒ ｎ ｉ ｃ Ｎ ｏ ｒ ｔ ｈ ｗ ｅ ｓ ｔ ｎ ｅ ｔ ｗ ｏ ｒ ｋ ｄ ｅ ｂ ｕ ｇ ￣ｎ ｇ ．
【 Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ］ Ｗｉ ｔ ｈ ｔ ｈ ｅ ｐ ｏ ｗ ｅ ｒ ｇ ｒ ｉ ｄ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ｎ ｅ ｅ ｄ ｓ ａ ｎ ｄ ｓ ｏ ｌ ｖ ｅ ｄ ａ ｍ ｔ ｈ ｒ ｅ ｅ ｕ ｐ ｌ ｏ ａ ｄ ｄ ｉ ｓ ｐ ａ ｔ ｃ ｈ ｉ ｎ ｇ ｄ ａ ｔ ａ ｏ ｆ ｓ ｉ ｎ ｇ ｌ ｅ ｐ ０ ｉ ｎ ｔ ｓ ｏ ｆ ｆ ａ ｉ ｌ ｕ ｒ ｅ ｆ ｏ ｔ ｈ ｅ ｓ ｅ ｃ ｕ ｒ ｉ ｔ ｙ ｉ ｓ ｓ ｕ ｅ ｓ ，
调频信息经交换机 、 纵 向加密认证装置、 路 由器 、 光端机送至调度 。 为提高 电网运行 控制水平 ． 确 保电网安全稳定运 行 ． 同时提 高调 电能远方终端屏 ， 将发电机 、 主变 、 高 厂变 、 励磁变 、 启备变 的电能 度支持系统的运行可靠性 、 数据安全性 ， 并满足事故应急需要 ， 国家电 信息经交换机 、 纵 向加密认证装置 、 路 由器 、 光端机送至调度。 网要求各区域电网必须 建设 电网调度数据专网 。 宁夏调度数据网建设 保护及故障信息远传子站管理机柜 ． 将微机保护和微机故障录波 需要各发电企业 需配置 ２套 同等配置的调度数据 网设备 ． 分别用 于第 装置的动作报告 、 定值及定值 区号改变情况 、 开关量变位时间等信 息 平面和第二平面调度数据 网 为满足 电网建设需要 ． 大坝公 司根据 经交换机 、 纵 向加密认证装置 、 路 由器 、 光端机送至调度。 设备现状 ． 加装了第二平面调度数据 网。 和谐调度技术 支持系统 ．通过 Ｓ Ｉ Ｓ系统获得机 组运行的详 细信 息， 经计算后经交换 机 、 纵向加密认证装 置 、 路 由器 、 光端机发送 至调 １ 大 坝 公 司 调 度数 据 网现 状 度侧 宁夏大唐 国际大坝发 电有 限责任公司 （ 以下 简称“ 大坝三期 ” ） 终 期工程 ７ ５ ０ ｋ Ｖ主接线方式 为 ４ ／ ３ 接线 ．发 电机组 ４ 台． ７ ５ ０ ｋ Ｖ出线 ２ ２ 加装第二平面调度数据网 回。 目前建设规模为 ２ ｘ ６ ０ ０ Ｍ Ｗ 火电机组 ． 发电机出力通过大贺 Ｉ 线单 为满足电网建设需求 ，大坝公司需配备独立的调度网络设备 ， 用 回７ ５ ０ ｋ Ｖ线路送 出．经 由大坝三期——贺 兰山 ７ ５ ０ ｋ Ｖ线路送 至对侧 于第二平面调度数据 网。 第 二平 面调度数据网设 备配置华为路 由器 １ 贺兰山变电站 台、 华为交换 机 ２台、 南京南瑞信息分公司纵 向加密认证装置 ２ 台。 大坝三期两 台机组 分别 于 ２ ０ ０ ９ 年３ 月、 ４月投 产 ． 已配置 一套调 ２ ． １ 设备配置情况 度数据 网设备 ： 思科路 由器 １ 台、 南京南瑞信息分 公司纵 向加 密认 证 表 １ 大坝三期第二平面调 度数据 网配置清单 装置 ２ 台／ 思科交换机 ２ 台。结构图如 图 １ 所示 ：
调度专网双平面接入改造方案
调度专网双平面接入改造方案一、调度专网双平面接入改造依据电力调度数据专用网络（简称调度专网，即 SGDnet 作为电力调度生 产专用数据网络，是实现各级调度之间以及调度与厂站之间生产数据传输 和交换的基础平台，是满足电网快速发展需要，为电网调度业务接入提供 可靠保障的重要技术支撑。
为此，国家电力调度通信中心要求建设调度专 网第二平面。
根据河南电力通信中心调〔2010〕13号《关于做好调度专网 双平面电厂接入工作的通知》要求统调电厂应于2011年10月底前完成本 单位调度专网双平面改造工作 二、改造具体内容1、调度专网双平面网络接入方式厂站端需配置2套调度专网设备（即2台路由器、4台交换机），分 别通过2M 上联至两个不同的接入网。
220kV 厂站通过2M 上联省调接入网交换机和非实时交换机。
专网第一平面1000M/155M1500kV 厂站接入方式和地调接入网。
每台路由器又分别通过100M 下联至两台交换机，即实时专网第二平面国调接入网网调接入网省调接入网地调接入网接入网 路由器接入网 路由器接入网 路由器接入网 路由器2M2M2M厂站 厂站接入路由器1 接入路由器2厂站 接入路由器1厂站 接入路由器即寸交100M换机实时交100M机换机100M100M夹时交 换机100MRTU 功角测量保护信息电量计费RTU 功角测量电力市场非实时■ I 交保护信息i 电量计费"电力市场功角测量非实时 交换机保护信息电量计费电力市场实时交100M换机RTU 功角测量100M非实时 交换机保护信息电量计费电力市场220kV 厂站接入方式电厂最终应配置2 套专网设备。
我公司目前已配置有2 台路由器、2 台交换机，目前需新增2 台交换机。
两套专网设备应独立组屏，并提供两路独立的供电电源。
工程实施时，需要将2 套专网设备分别连接到不同的传输接入网即可。
按照电力二次系统安全防护要求，调度数据信息传输应采取纵向认证措施，其中实时业务采用纵向加密认证装置，非实时业务采用防火墙，我公司目前已配置有2 台加密认证装置，需新增两台防火墙。
一种基于调度数据网双平面自动化系统采集方案

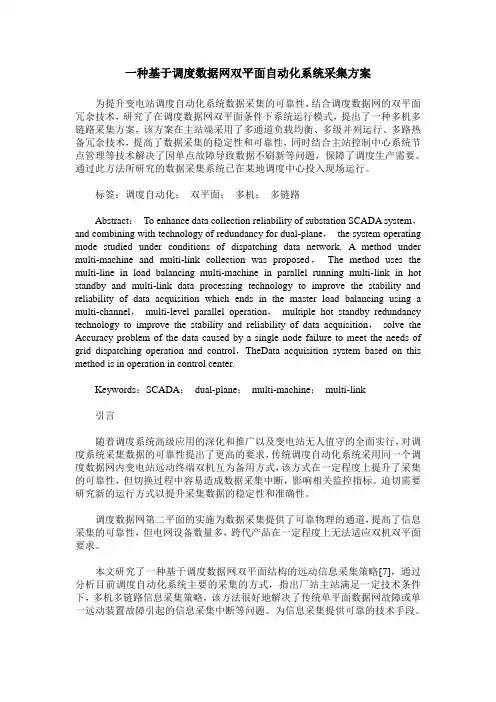

一种基于调度数据网双平面自动化系统采集方案为提升变电站调度自动化系统数据采集的可靠性，结合调度数据网的双平面冗余技术，研究了在调度数据网双平面条件下系统运行模式，提出了一种多机多链路采集方案，该方案在主站端采用了多通道负载均衡、多级并列运行、多路热备冗余技术，提高了数据采集的稳定性和可靠性，同时结合主站控制中心系统节点管理等技术解决了因单点故障导致数据不刷新等问题，保障了调度生产需要。
通过此方法所研究的数据采集系统已在某地调度中心投入现场运行。
标签：调度自动化；双平面；多机；多链路Abstract：To enhance data collection reliability of substation SCADA system，and combining with technology of redundancy for dual-plane，the system operating mode studied under conditions of dispatching data network. A method under multi-machine and multi-link collection was proposed，The method uses the multi-line in load balancing multi-machine in parallel running multi-link in hot standby and multi-link data processing technology to improve the stability and reliability of data acquisition which ends in the master load balancing using a multi-channel，multi-level parallel operation，multiple hot standby redundancy technology to improve the stability and reliability of data acquisition，solve the Accuracy problem of the data caused by a single node failure to meet the needs of grid dispatching operation and control，TheData acquisition system based on this method is in operation in control center.Keywords：SCADA；dual-plane；multi-machine；multi-link引言随着调度系统高级应用的深化和推广以及变电站无人值守的全面实行，对调度系统采集数据的可靠性提出了更高的要求，传统调度自动化系统采用同一个调度数据网内变电站远动终端双机互为备用方式，该方式在一定程度上提升了采集的可靠性，但切换过程中容易造成数据采集中断，影响相关监控指标。
豫联电厂调度专网双平面改造[权威资料]
![豫联电厂调度专网双平面改造[权威资料]](https://img.taocdn.com/s3/m/e3d9a9bf1eb91a37f0115c6b.png)
豫联电厂调度专网双平面改造[权威资料] 豫联电厂调度专网双平面改造前言随着河南电网的快速发展和电网设备运行控制自动化水平的不断提高，电力调度对电网运行信息采集和数据通信业务的要求越来越高，为保证河南电网的安全、稳定运行，省电力公司要求我厂对其现有调度专网设备进行双平面升级改造。
一、改造背景概述随着河南电网的快速发展和电网设备运行控制自动化水平的不断提高，电力调度对电网运行信息采集和数据通信业务的要求越来越高，为保证河南电网的安全、优质、经济运行，做好发电厂并网运行管理和发电辅助服务，提高调度数据通信可靠性，按照《国家电网公司关于调度数据专网双平面的整体框架要求》(调自〔2009〕146号)文件要求，河南省电力公司要求所有直调电厂对其现有调度数据网进行升级改造和完善。
具体要求如下:1、网络接入要求对于220kV厂站分别通过省网传输网、地区传输网1*2M接入到省调接入网和地调接入网。
2、工程实施准备要求(1)每个电厂应配置2套专网设备(即两台路由器和四台双层交换机)。
对于220kV电厂需要两路独立的供电电源。
(2)对于220kV电厂，需要两根2M的电缆分别接入调度专网的省调传输网和地调传输网。
3、接入业务设备概述(1)RTU设备RTU (Remote Terminal Unit远程终端装置)，就是电网监视和控制系统中安装在发电厂或变电站的一种远动装置，简称RTU，是调度自动化系统中的关键设备。
它的功能是采集所在发电厂或变电站运行状态的模拟量和状态量，监视并向调度中心传送这些模拟量和状态量，执行调度中心发往所在发电厂或变电站的控制和调节命令。
并具有遥信、遥测、遥控和遥调四遥功能。
我厂RTU设备采用的是广州普瑞公司的GD200设备，主要采集各台机组(发电机出口、主变高压侧和高厂变高压侧)和线路的遥信量和遥测量信息和我厂环保数据(即脱硫、脱硝)信息通过调度专网设备送往省调。
目前有一套RTU设备，二期RTU，(即一个上位机和一台下位机)。
探讨变电站自动化网络双平面传输改造技术
探讨变电站自动化网络双平面传输改造技术1 变电站内传输现状目前，变电站综自系统具备双通信机，双机采用主备冗余备用方式运行。
主备机上都仅具备一个对外通信的网络接口，配置原接入网（以下简称A接入网）的IP地址，通过A接入网实现与调度主站系统的IEC104规约通讯。
与变电站自动化系统进行通信的调度主站系统一般都有多套：（1）省主站系统至少两套：省主站系统、省备调系统；（2）地调主站系统两套：市主站系统、市备调系统。
2 改造目标实现变电站自动化系统通信机双机“双主模式”，通过调度数据网双平面同时与调度主站系统进行IEC104规约通讯。
由于各种原因，这三个变电站综自系统无法做出双主通信模式，或者通过换主板、加板卡等方式改造的成本太大，常规方法无法达到改造目标。
通过调研，综观国内自动化设备技术情况，提出了新的技术改造思路：在变电站内增加通信网关机（规约转换器），来实现综自系统通过双平面与调度主站系统进行IEC104规约通讯的目的。
3 具体实现方式3.1 方式一增加一台通信网关机，与综自系统通过直连方式，采用IEC104规约通讯。
通信网关机接入A网和新接入网（以下简称B接入网），与调度主站进行IEC104规约通讯，其方案描述如下：（1）现场综自系统直接连入通信网关机，通信网关首先与综自A机尝试规约通讯，若与综自A机通讯失败，则尝试与综自B机规约通讯，但同一时间只能与一台综自主机进行规约通讯；（2）综自主机将主站地址改为通信网关机地址，通过两条IEC104规约链路分别向通信网关机发送省调点表数据和地调点表数据；（3）通信网关机通过A接入网与调度主站系统进行IEC104规约通讯；（4）通信网关机同时通过B接入网与调度主站系统进行IEC104规约通讯；（5）通信网关机采集变电站综自系统的SCADA数据并转发给调度主站系统，同时接收各个调度主站系统的遥控命令并下发给变电站综自系统。
改造后网络拓扑图如图3所示。
该方式的优点：（1）综自系统只与通信网关机通讯；（2）调度主站只与通信网关机通讯。
电站调度数据网接入及二次系统安全防护工程初步设计报告3
电站调度数据网接入及二次系统安全防护工程初步设计报告3四川省XX县XX、XX电站调度数据网接入及二次系统安全防护工程初步设计设计单位：XXXX电力设计咨询有限公司二○一二年三月目录1 工程简介 (4)2 设计总则 (5)2.1 设计依据 (5)2.2 设计范围 (5)2.3 设计原则 (5)3业务种类及传输需求分析 (6)3.1 业务种类 (6)3.2 四川电力调度数据网络传输的信息 (6)3.3 网络业务传输需求分析 (7)4技术体制 (8)5网络拓扑结构 (8)6XX、XX梯级电站通信现状 (9)7XX、XX梯级电站接入拓扑 (9)8厂站业务接入方案 (10)8.1 业务系统接入原则 (10)8.2 远动信息接入 (11)8.3 电能量采集系统/发电计划申报系统 (12)9 调度数据网设备配置及技术要求 (13)9.1 网络设备的配置原则 (13)9.2 路由器 (13)9.3 三层交换机 (17)9.4 设备机械结构及工艺要求 (18)9.5 环境条件 (19)10 机房布置及要求 (20)11 通道要求 (21)12 水电站二次系统安全防护总体框架要求 .. 21 12.1 电力二次系统安全防护的特点 (21)12.2 总体安全策略 (22)12.3 总体防护方案 (22)13 XX、XX梯级电站二次安防方案 (26)13.1 安全分区 (27)13.2 安全区 I 安全防护 (27)13.3 安全区 II 安全防护 (29)14 二次系统安全管理体系建设 (30)14.1 建立完善的安全管理组织机构 (30)14.2 安全评估的管理 (31)14.3 工程实施过程中的安全管理 (32)14.4 设备、应用及服务的接入管理 (32)14.5 建立日常运行的安全管理制度 (33)15 安全防护产品技术要求 (36)15.1 纵向加密认证装置技术要求 (36)15.2 主机加固软件技术要求 (36)15.3 入侵检测系统技术要求 (38)15.4 漏洞扫描系统技术要求 (40)15.5 安全审计管理平台 (42)15.6 防病毒系统 (44)16 投资估算表 (44)1 工程简介XX、XX梯级电站位于四川省XXXX县境内，是XX在XX县境内梯级开发的第一、二级电站，均为引水式电站。
调度专网双平面接入改造方案样本
调度专网双平面接入改造方案一、调度专网双平面接入改造依据电力调度数据专用网络( 简称调度专网, 即SGDnet) 作为电力调度生产专用数据网络, 是实现各级调度之间以及调度与厂站之间生产数据传输和交换的基础平台, 是满足电网快速发展需要, 为电网调度业务接入提供可靠保障的重要技术支撑。
为此, 国家电力调度通信中心要求建设调度专网第二平面。
根据河南电力通信中心调〔〕13号《关于做好调度专网双平面电厂接入工作的通知》要求统调电厂应于 10月底前完成本单位调度专网双平面改造工作。
二、改造具体内容1、调度专网双平面网络接入方式厂站端需配置2套调度专网设备( 即2台路由器、 4台交换机) , 分别经过2M上联至两个不同的接入网。
220kV厂站经过2M上联省调接入网和地调接入网。
每台路由器又分别经过100M下联至两台交换机, 即实时交换机和非实时交换机。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
电厂最终应配置2 套专网设备。
我公司当前已配置有2 台路由器、2台交换机, 当前需新增2 台交换机。
两套专网设备应独立组屏, 并提供两路独立的供电电源。
工程实施时, 需要将2 套专网设备分别连接到不同的传输接入网即可。
按照电力二次系统安全防护要求, 调度数据信息传输应采取纵向认证措施, 其中实时业务采用纵向加密认证装置, 非实时业务采用防火墙, 我公司当前已配置有2 台加密认证装置, 需新增两台防火墙。
2、梨园电厂厂端业务接入调度专网双平面方式2.1 RTU接入经过双机单卡方式接入。
配置有2套RTU主机, 每台RTU主机有1个网络接口, 分别经过100M接入到专网实时交换机上。
2.2功角测量系统接入数据集中器( 即PDC) 的2个网络接口, 分别经过100M接入2套专网设备的实时交换机上。
2.3计费系统接入电量采集器提供2个网络接口, 分别经过100M接入2套专网设备的非实时交换机上。
2.4实时调度系统接入实时调度交换机上2个局域网端口经过光端机、光缆、光端机、100M接入到2套专网设备的非实时交换机上。
基于双平面的电力调度数据网设计
基于双平面的电力调度数据网设计摘要：传统的点对点信息采集方式，信息安全性低，通信效率低，通道资源浪费严重。
电力行业调度数据安全性要求很高，基于网络架构的双平面设计，提供一套物理层面为基础的数据通道，在保证数据传输安全性的前提下，保障数据传输效率。
中国论文网关键词：骨干网；接入网；双平面；电力业务接入 0 引言电力行业对安全性能的高标准要求，使得作为电网安全核心的电力调度数据传输与保护成为安全的核心内容。
因此传统的单通道或双（多）通道单传输接口的建设方式，已经无法适应目前高度自动化情形下大电网建设的需求。
因此基于双平面的电力调度数据网络化建设成为趋势。
1 网络架构方式目标设计以国家电力调度数据网为骨干网，各级调度为接入网。
骨干网用于数据的传输和交换，接入网用于各厂站接入。
下述以河南省为例进行分析，设计涵盖省调、18 个地调及省调调度管辖范围内的 500kV 和 220kV 厂站。
骨干网采用双平面架构模式，即骨干网第一平面、，骨干网第二平面）分别由国调、网调、省调和地调节点组成。
其中省级以上节点构成骨干网核心层，地调（包括省调备调）节点构成骨干网骨干层。
接入网由各级调度接入网即国调接入网、网调接入网、省调接入网和地调接入网组成，其中各级调度接入网又分别通过两点接入骨干网双平面。
厂站按双机配置，分别接入不同的接入网中，即国调直调厂站应接入国调接入网和网调接入网，网调直调厂站应接入网调接入网和省调接入网，省调直调厂站应接入省调接入网和地调接入网，地调直调厂站和县调应接入地调接入网。
2 骨干网第一平面河南子区网络结构 2.1 结构骨干网第一平面河南子区由 4 个核心节点和 15 个汇聚节点组成。
核心节点设置在省调、洛阳地调、平顶山地调和新乡地调，其它 15 个地调节点均为汇聚节点。
核心与核心节点之间采用155M POS 两两互联，汇聚节点分别通过 155M POS 上联至两个不同的核心节点。
核心与核心之间、核心与汇聚之间传输带宽均为 155M。
变电站无人值守综合自动化技术解析
变电站无人值守综合自动化技术解析随着三集五大的不断推进，为早日实现人力、财务、物资集约化管理，实现变电站无人值守在大运行体系建设中的重要性日趋明显。
近年来，国网公司推出了一系列的改革措施与技术创新，如图像监视系统的接入、消防系统的接入、调度数据专网双平面改造、信息子站接入、PMU接入、关口电能表接入、变电站监控权移交等一系列工作。
本文重点旨在分析探讨综合自动化技术在主站与厂站端数据通讯领域的运用及如何实现变电站无人值守。
标签：无人值守综合自动化0 引言三集五大运行体系建设明确提出整合公司调度运行与设备运行相关业务，调整调度体系功能结构，变革组织架构、创新管理方式、优化业务流程，建立各级输变电设备运行集中监控与电网调度业务高度融合的一体化调度控制体系，实现国调、分调运行业务一体化运作。
要适应调度控制业务的新需要，加强各级调度控制中心的内部管理，完善业务流程，推进调度控制专业融合；要依托智能电网调度技术支持系统，加强省调标准化建设、同质化管理，促进地县调专业集约融合，推进调度业务模式转型；要统筹研发、制造力量，协调组织好调度控制技术支撑手段建设和技术支持；要同步完成备用调度体系建设，建立涵盖各层级的备用调度体系[1]。
无人值守远程综合监控系统实现了主站端对变电站站内设备的运行状态以及站内环境的有效监控和管理，大幅度提高了调度对前端监控的实时性、有效性，极大地降低了人员及管理成本，满足了三集五大人财物三集约的需求[2]。
本文以500kV变电站为例，从站内网络架构和主站与子站通讯网络架构两方面探讨分析实现无人值守所需综合自动化技术条件。
1 变电站间隔层与站控层网络构架站内通讯网络的架构是整个电网远动体系建设的基础，因此站内通讯系统在变电站自动化系统中占有举足轻重的地位，常规变电站自动化系统功能在逻辑上分为设备层、间隔层、站控层。
设备层主要是指变电站内的一次设备，是整个综合自动化系统的载体，它们的遥信、遥测、遥控、遥调功能经由间隔层来先实现，间隔层由站内间隔的测控装置、保护装置、关口计量装置等智能设备组成，间隔层是实现数据传输的桥梁，它们采集数据或是传输指令经由交换机组成承载整个变电站数据流的以太网；而站控层通过以太网一方面读取数据传输给监控后台、操作员站、工程师站、调度端等。
电力调度数据网改造方法
电力调度数据网改造方法根据国家电力调度数据网网络结构技术的要求，在不影响业务传输的前提下，将地调原四级数据网改造成地调接入网和省调接入网两部分。
该方法保证了网络和业务的可靠性，并实现网络改造和应用改造独立。
标签：调度数据网；接入网；改造1 改造前后的网络变化原调度数据网采用四级结构：核心层、骨干层、汇聚层和接入层。
核心层为省调节点，骨干层为各地调节点，汇聚层为各地区集控站，接入层为集控站下属的变电站。
各节点采用主备结构的双路由器。
整体网络为一张树形结构的网络。
改造后的网络仍为分层结构，分为骨干网和接入网两级网络。
由省调、地调节点组成骨干网，由各级调度直调厂站组成接入网。
两张骨干网相互独立，称为骨干网第一、第二平面，承载调度主站业务接入和传输，各接入网也相互独立。
各接入网通过两点分别接入骨干网双平面[1]。
接入网中，省调和地调节点组成核心层，原集控站、县调以及重要变电站组成汇聚层，其余接入汇聚层变电站组成接入层。
依据这种结构，对地调各变电站数据网主备双设备进行拆分，原主设备接地调接入网，备设备接省调接入网，同时按照接入网新的结构重新组网连接。
2 网络改造方案在保证现有业务正常传输的前提下，逐渐形成“不降低可靠性、网络改造与应用独立、改造过程经济高效”的改造原则。
其中“不降低可靠性”是指网络改造过程及改造完成后，对现有网络的可靠性及应用系统的可靠性均与改造前一致，满足N-1条件下依然可用的目标。
“网络改造与应用独立”是指改造过程中不对在数据网上传输的各区业务造成影响，即网络改造和业务改造分离，在业务改造完成之前，数据网应都能传输新旧业务地址。
“改造过程经济高效”是指在改造过程中尽量能利用现有通道资源，以及采用远方修改配置方式对网络实施改造及验证，尽量减少现场及需要通信人员配合的工作量，满足网络改造在短时间内完成的总体工作要求。
从以上的原则出发，在网络规划和改造过程中主要体现为以下两点：（1）在拆分后的省调接入网中保留原vpn1、vpn2实例按照国网公司数据网第二平面建设的规划，最终在省调接入网和地调接入网的I区和II区业务将分别分配vpn-rt、vpn-nrt的新地址[2]，现有的vpn1、vpn2地址将不存在。
调度专网双平面接入改造方案
调度专网双平面接入改造方案一、调度专网双平面接入改造依据电力调度数据专用网络（简称调度专网，即SGDnet）作为电力调度生产专用数据网络，是实现各级调度之间以及调度与厂站之间生产数据传输和交换的基础平台，是满足电网快速发展需要，为电网调度业务接入提供可靠保障的重要技术支撑。
为此，国家电力调度通信中心要求建设调度专网第二平面。
根据河南电力通信中心调〔2010〕13号《关于做好调度专网双平面电厂接入工作的通知》要求统调电厂应于2011年10月底前完成本单位调度专网双平面改造工作。
二、改造具体内容1、调度专网双平面网络接入方式厂站端需配置2套调度专网设备（即2台路由器、4台交换机），分别通过2M上联至两个不同的接入网。
220kV厂站通过2M上联省调接入网和地调接入网。
每台路由器又分别通过100M下联至两台交换机，即实时交换机和非实时交换机。
电厂最终应配置2 套专网设备。
我公司目前已配置有2 台路由器、2台交换机，目前需新增2 台交换机。
两套专网设备应独立组屏，并提供两路独立的供电电源。
工程实施时，需要将2 套专网设备分别连接到不同的传输接入网即可。
按照电力二次系统安全防护要求，调度数据信息传输应采取纵向认证措施，其中实时业务采用纵向加密认证装置，非实时业务采用防火墙，我公司目前已配置有2 台加密认证装置，需新增两台防火墙。
2、梨园电厂厂端业务接入调度专网双平面方式2.1 RTU接入通过双机单卡方式接入。
配置有2套RTU主机，每台RTU主机有1个网络接口，分别通过100M接入到专网实时交换机上。
2.2功角测量系统接入数据集中器（即PDC）的2个网络接口，分别通过100M接入2套专网设备的实时交换机上。
2.3计费系统接入电量采集器提供2个网络接口，分别通过100M接入2套专网设备的非实时交换机上。
2.4实时调度系统接入实时调度交换机上2个局域网端口通过光端机、光缆、光端机、100M 接入到2套专网设备的非实时交换机上。
调度数据专网厂站改接2M通道配置-01
2011-1-5
11 12
2011-1-5 2011-1-5
13 14
川西南光环
二台山/ZTE- 尖山/ZTE1U-18#E1 10U-40#E1 松林河/ZTE- 雅安变/ZTE2U-16#E1 10U-37#E1
2011-1-5 2011-1-5
松林河水电川西南光环 500KV雅安变
调度数据专网厂站改接2 调度数据专网厂站改接2M通道配置
调度数据专网厂站改接2 调度数据专网厂站改接2M通道配置
序号 通道名称 电路所属 1
紫坪舖水电 站-500KV尖 山变 二滩水调成 都中心500KV龙王变 龙头石水电川西南光环 500KV雅安变 220KV新棉变 -500KV雅安 川西南光环 变 宝兴河集控 中心-500KV 雅安变
本端自动化 本端自动化 通道连接1 DDF 端口
2011-12-19
2011-12-19 2011-12-19 2011-12-19
2011-1-5
6
太平驿水电川西光环 500KV尖山变 栗子坪水电- 石棉华为+ 500KV雅安变 川西南 华能康定成 都集控中心- 川西南光环 成都地调 500KV石棉变 -500KV雅安 川西南光环 变 大渡河集控 流域中心大渡河地网 500KV尖山变 云谭火电厂 内江地调 内江发电总 厂（白马 新）-内江地 调 220KV二台山 变-500KV尖 山变
5
宝兴地网+ 川西南
集控中心/ 宝兴河/中兴- 宝兴地网电口 宝兴河/ZTE- 雅安变/ZTE中兴-43#E1 3#E1 转接省网 2U-11#E1 10U-40#E1 尖山/华为太平驿/华为10U-APQ12U-SP2D-1#E1 11#E1 栗子坪/华为4U-PD2D10#E1 华能康定 /ZTE-1U14#E1 石棉/ZTE10U-37#E1 新棉交叉： K141 成都局/ZTE11U-9#E1 雅安变/ZTE10U-36#E1 雅安变/ZTE10U-41#E1
变电站调度数据网双平面改造技术要点分析
变电站调度数据网双平面改造技术要点分析摘要：伴随着智能电网建设的持续推进，调度数据网逐渐成为智能电网项目规划的重要环节，为智能电网提供坚强的二次保障。
为提升电网安全运行效率，进行变电站调度数据网双平面改造，与现行调度数据网相互独立、互为备用是很有必要的。
关键字：变电站；调度数据网；双平面改造可随着我国电网互联规模的快速增长和电力生产数据通信需求的迅猛发展，各主要电力运维单位迫切需要在现有基础上逐步扩建另一套全冗余的通信基础设施，也称电力调度数据网第二平面。
变电站建设与调度数据数据网第一平面相互独立的第二套平面可有效规避该类问题对业务的影响，提高业务保障能力，为调度业务提供可靠的传输通道。
1变电站调度数据网双平面改造实施要点1.1实施内容及要求双平面改造实施过程中应尽可能不影响各业务系统正常运行，尤其保证重要的实时控制类业务不中断，具体实施内容及要求包括以下3点。
（1）改造后变电站电力调度数据网设备部署要将原有系统分割为2套完全独立的系统，分别称为调度数据网A、B平面；在交换机上以旁挂方式安装横向NAT防火墙实现安全I区、II区的逻辑隔离。
（2）变电站侧原有的仅接入单个交换机的各业务系统主机改为分别接入交换机A、B，即双平面接入方式。
各业务系统主机配置统一分配的新IP地址，实现业务数据流双路径全冗余传输。
（3）部分变电站原有的安全II区纵向互联防火墙更换为安全II区电力专用加密装置，与安全I区加密装置共同控制网络暴露面，确保网络边界安全。
1.2实施技术要点（1）业务机为单机且无冗余网卡，暂不能更换设备，实施过程业务中断时间较长，应与相应调控机构商定数据封锁、换用功能相近的其他业务系统等多种有效临时措施。
（2）业务机为单机且有冗余网卡，以该业务机已接入交换机A为例，可先利用冗余网卡将其接入B平面并调试待业务可在B平面正常运行，然后再实施A 平面改造。
此过程可能需短时重启业务机，会造成相应业务短时中断。
昭通供电局电力调度数据网第二平面建设研究
交流Experience ExchangeI G I T C W 经验276DIGITCW2020.040 引言为满足昭通供电局调控一体化的建设需求，提升电力调度数据网的抗风险能力，对其提出了第二平面建设方案，不断提升昭通调度数据网的技术水平，在协调电力系统发、送、变、配、用电等组成部分的联合运转及保证电网安全、经济、稳定、可靠的运行方面发挥关键的作用。
1 昭通调度数据网现状1.1 网络结构昭通调度数据网覆盖地调、500kV 变电站、110kV 站点31个、35kV 站点133个、及组网需要的220kV 变电站8个，调度数据网以核心层、汇聚层和接入层分层建设原则进行组网，共同维系着整个昭通电力调度数据网的正常运行。
1.2 承载的业务随着经济的不断繁荣和人们生产生活对电力资源需求的加大，昭通调度数据网所承担的业务系统量越来越多，主要业务有：对各级电网进行电力实时控制；调度数据网划分为实时VPN 和非实时VPN 两种形式；动态预警、故障信息传输等。
2 昭通调度数据网第二平面建设2.1 业务需求结合昭通调度数据网的功能、实时性、传输方式，在满足当前基本业务需求的基础上为后续业务增长留有一定的空间和资源。
如表1所示。
表1业务类型及要求表1为昭通调度数据网第二平面建设后各项业务的需求标准，为满足流量优化与时延的建设原则，节点之间网络距离需控制在3跳以内，从而达到不同层面网络流量均匀分布且各电路宽带最大化利用的效果。
2.2 网络结构规划昭通调度数据网第二平面建设依然采用传统的三层网络结构形式。
本着覆盖所有县级供电局、以及具备通信条件的35kV 及其以上所有站点的原则，将两个核心网络上联至其他地调或者省干网汇聚节点上。
将汇聚层的核心和汇聚节点以光纤直连或POS 互联的方式与地调辖区内的220kV 枢纽变电站实施有效连接，每个汇聚节点同时需设置两个不同方向的互联链路，并且两条互联链路的光缆路要相互独立，当一条互联链路出现问题停止运行时，另一条链路还能保障系统的正常运行。
地市级供电局调度数据网第二平面的设计
以此估算每个站点目前所需调度数据网的带宽典型值为1.6Mb/s，因此接入层可以采用2Mb/s带宽的E1通道承载业务，考虑业务增长需求，如果光传输资源充裕，每个接入站点建议使用带宽4Mb/s以上的MSTP通道承载业务。根据要求每台汇聚路由器汇接的接入路由器不大于30，估算调度数据网汇聚层之间互联或汇聚层与核心层之间的互联通道带宽应大于4Mb/s（每个接入路由器接入带宽）*30（最大接入路由器数）=120Mb/s，因此互联通道可以采用155Mb/s的带宽承载业务，如过光传输资源充裕，可采用带宽8*155M的MSTP通道互联。对于表中所列各类业务，当网络拥塞的情况下，应对实时性要求高的业务实现优先带宽保证，可以采用DSCP和EXP进行业务优先级标识，优先保证实时业务的传输。
2.业务种类和需求分析
设计网络应明确网络所需承载的业务种类与需求，对于地市级供电局的调度数据网第二平面，需承载的业务位于控制区的有：调度自动化系统（SCADA/EMS）、相量测量系统（PMU）、自动电压控制系统（AVC）、安稳控制系统等，位于非控制区有：电能量计量系统、保护管理信息系统、安稳管理信息系统、故障录波系统等。所需承载的业务应综合业务使用部门需求，统计业务要求的通道时延、带宽的要求，典型业务的需求如图1所示。
核心层之间的互联链路应由2条独立传输路由承载。核心层与汇聚层的链路，可以采用POS技术的155M链路承载或光纤GE直连方式，根据光缆与光传输资源的充裕度合理规划，应具备2个及以上不同方向的互联链路且具备2条及以上独立的传输路由，注意尽量与第一平面的路由相互独立，尽量避免双平面同一链路同时中断的风险。使用POS通道时的底层光缆路由应与其它的光纤GE直连路由互相独立，避免同一光缆中断导致POS通道与光纤GE同时中断。接入层至汇聚层的链路可以采用E1链路承载或MSTP链路承载，在传输资源丰富的情况下，建议使用MSTP链路承载，未来可根据业务需求灵活扩容，接入层路由器应通过2个不同方向的链路上联到到2台不同的汇聚层设备。汇聚层路由器与传输设备的对接，可采用CPOS技术或者E1直连的方式，推荐路由器使用CPOS技术与传输设备对接，可大大简化现场布线，降低运维难度。省地互联链路应采用两点异地互联的方式保障可靠性，第一互联节点选择在地调，通过省网传输资源连接到位于其他地市级供电局的省汇聚节点，第二互联节点选择调度机构之外的核心层或汇聚层节点，通过省网传输资源连接到位于本地市级供电局的省汇聚节点。典型的拓扑图如图2所示。地区调度数据网内各站点至地调的路由跳数不大于6跳。
调度专网双平面接入改造方案
调度专网双平面接入改造方案调度专网双平面接入改造方案一、调度专网双平面接入改造依据电力调度数据专用网络（简称调度专网，即SGDnet）作为电力调度生产专用数据网络，是实现各级调度之间以及调度与厂站之间生产数据传输和交换的基础平台，是满足电网快速发展需要，为电网调度业务接入提供可靠保障的重要技术支撑。
为此，国家电力调度通信中心要求建设调度专网第二平面。
根据河南电力通信中心调〔2010〕13号《关于做好调度专网双平面电厂接入工作的通知》要求统调电厂应于2011年10月底前完成本单位调度专网双平面改造工作。
二、改造具体内容1、调度专网双平面网络接入方式厂站端需配置2套调度专网设备（即2台路由器、4台交换机），分别通过2M上联至两个不同的接入网。
220kV厂站通过2M上联省调接入网和地调接入网。
每台路由器又分别通过100M下联至两台交换机，即实时交换机和非实时交换机。
电厂最终应配置2 套专网设备。
我公司目前已配置有2 台路由器、2台交换机，目前需新增2 台交换机。
两套专网设备应独立组屏，并提供两路独立的供电电源。
工程实施时，需要将2 套专网设备分别连接到不同的传输接入网即可。
按照电力二次系统安全防护要求，调度数据信息传输应采取纵向认证措施，其中实时业务采用纵向加密认证装置，非实时业务采用防火墙，我公司目前已配置有2 台加密认证装置，需新增两台防火墙。
2、梨园电厂厂端业务接入调度专网双平面方式2.1 RTU接入通过双机单卡方式接入。
配置有2套RTU主机，每台RTU主机有1个网络接口，分别通过100M接入到专网实时交换机上。
2.2功角测量系统接入数据集中器（即PDC）的2个网络接口，分别通过100M接入2套专网设备的实时交换机上。
2.3计费系统接入电量采集器提供2个网络接口，分别通过100M接入2套专网设备的非实时交换机上。
2.4实时调度系统接入实时调度交换机上2个局域网端口通过光端机、光缆、光端机、100M 接入到2套专网设备的非实时交换机上。
调度数据网改造方案
调度数据网改造方案按调通中心[2012]71号文件要求，将调度数据网及应用系统接入整改方案分如下几点：1、路由器重新配置，原配置为主备切换方式运行，整改为两台路由器同步上送，原主路由器接入省调接入网，备路由器接入地调接入网，待地调IP地址分配完进行整改。
2、一期远动机原配置为双机双主、主备切换运行方式，硬件配置较老，无法实现两台远动机分别接入省调接入网和地调接入网同步上送。
3、二期远动机原配置为双机双主、主备切换运行方式，整改为两台远动机同步上送，原远动主机接入省调接入网，远动备机接入地调接入网，待地调IP地址分配完进行整改4、PMU原配置为单机双主运行方式，无法整改。
5、调度数据网2M链路原配置为主、备调度数据网，备调度数据网整改成接入地调接入网，待**地调链路分配完进行整改。
备注：改造计划时间为2012年09月01日至09月15日，三级数据网委托福建亿榕信息技术有限公司整改，远动机由厂站人员整改。
