重力式挡土墙设计步骤
重力式挡土墙设计
=15o
δ=20o查表得到
ε=10o
Pa
K a 0.480
Pa
=20o ε=10o
6.0m
1 H 2 K a＝ 159.8 kN / m 2
土压力作用点在距墙底H/3=2.0m 处
B
H/3
【例2】上例中，若填土表面水平，墙背竖直，其余条件不变， 试按库仑理论求主动土压力Pa及作用点
36.6kPa
paA 1 zK a 1 0 paB上 1h1 K a 1＝10.4 kPa
paB下 1 h1 K a 2－2c2 K a 2＝4.2kPa paC ( 1h1 2 h2 )K a 2 2c2 K a 2 36.6 kPa
Pa 10.4 2 / 2 ( 4.2 36.6 ) 3 / 2＝71.6 kN / m
2
h
1 E a h 2 2
1 Ea h 2 K a 2
土对挡土墙背的摩擦 角，根据墙背光滑， 排水情况查表确定
库仑主动土压 力系数，查表 确定
C A
主动土压力
1 Ea h 2 K a 2
Ea
h
主动土压力与墙高的平方 成正比
h
主动土压力强度
h/3
B
hKa
pa
dEa d 1 2 z K a zK a dz dz 2
逆坡
墙趾台阶
3.墙后排水措施 挡土墙后填土由 于雨水入渗，抗 剪强度降低，土 压力增大，同时 产生水压力，对 挡土墙稳定不利， 因此挡土墙应设 置很好的排水措 施，增加其稳定 性
滤水层
重力式挡土墙设计步骤
.重力式挡土墙设计方法及要点二○一三年五月目录一、概述 (3)二、重力式挡土墙的构造 (4)（一）墙身构造 (5)（二）排水设施 (7)（三）防水层 (8)（四）基础埋置深度 (8)三、重力式挡土墙的布置 (10)（一）挡土墙位置的选定 (10)（二）纵向布置 (11)（三）横向布置 (12)（四）平面布置 (12)四、重力式挡土墙的设计计算 (12)（一）作用在挡土墙上的力系 (13)（二）挡土墙稳定性检算 (14)（三）挡土墙基底应力及合力偏心距检算 (19)（四）挡土墙墙身截面强度检算 (21)五、挡土墙常用设计参数 (25)（一）墙背土的物理力学指标 (25)（二）土与墙背的摩擦角δ (26)（三）基底与地层间的摩擦系数 (26)（四）建筑材料的强度等级及容许应力 (27)重力式挡土墙一、概述重力式挡土墙是以墙身自重来维持挡土墙在土压力作用下的稳定，它是我国目前最常用的一种挡土墙形式。
重力式挡土墙多用浆砌片（块）石砌筑，缺乏石料地区有时可用混凝土预制块作为砌体，也可直接用混凝土浇筑，一般不配钢筋或只在局部范围配置少量钢筋。
这种挡土墙形式简单、施工方便，可就地取材、适应性强，因而应用广泛。
由于重力式挡土墙依靠自身重力来维持平衡稳定，因此墙身断面大，圬工数量也大，在软弱地基上修建时往往受到承载力的限制。
如果墙过高，材料耗费多，因而亦不经济。
当地基较好，墙高不大，且当地又有石料时，一般优先选用重力式挡土墙。
重力式挡土墙，当墙背只有单一坡度时，称为直线形墙背；若多于一个坡度，则称为折线形墙背。
直线形墙背可做成俯斜、仰斜、垂直三种，墙背向外侧倾斜时称为俯斜，墙背向填土一侧倾斜时称为仰斜，墙背垂直时称为垂直；折线形墙背有凸形折线墙背和衡重式墙背两种，如图 10-2 所示。
a)俯斜b)仰斜c)垂直d)凸形e)衡重式图 10-2重力式挡土墙墙背形式仰斜墙背所受的土压力较小，用于路堑墙时墙背与开挖面边坡较贴合，因而开挖量和回填量均较小，但墙后填土不易压实，不便施工。
重力式挡土墙设计
摘要挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据其刚度及位移方式不同，可分为刚性挡土墙、柔性挡土墙和临时支撑三类。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
重力式挡土墙是以墙身自重来维持挡土墙在土压力作用下的稳定的。
重力式挡土墙多用劲砌片石砌筑，在缺乏材料的地区有时可用混凝土预制块作为砌体，也可直接用混凝土直接砌筑，一般不配钢筋或在局部范围配置少许钢筋。
这种挡土墙形式简单，施工方便，可就地取材，适应性强。
关键词：挡土墙；路堑墙；山坡墙；重力式挡土墙目录前言 (1)挡土墙的作用 (1)挡土墙各部位的名称 (1)挡土墙的位置 (1)挡土墙的分类 (2)第一章设计要求 (3)1.1挡土墙的设计资料 (3)第二章重力式挡土墙的简介及分类 (4)2.1重力式挡土墙的简介 (4)2.2重力式挡土墙的类型 (4)第三章重力式挡土墙的设计 (8)3.1重力式挡土墙构造 (8)3.2重力式挡土墙的布置 (9)3.3基础埋置深度的确定 (11)第四章重力式挡土墙的验算 (11)4.1 作用在挡土墙上的力系 (11)4.2挡土墙稳定性检算 (14)第五章参考文献 (23)第六章附图 (23)前言一：挡土墙的作用在路基工程中，挡土墙的应用十分广泛。
在高坡和陡坡路堤的下方设置挡土墙，可防止路堤边坡沿基底滑动，保证路基稳定，同时又可以收缩坡脚，减少填方和少占农田。
滨河或水库路堤在临水一侧设挡土墙，可防止水流对路基的冲刷和侵蚀，同时也可避免压缩河床或侵占库容。

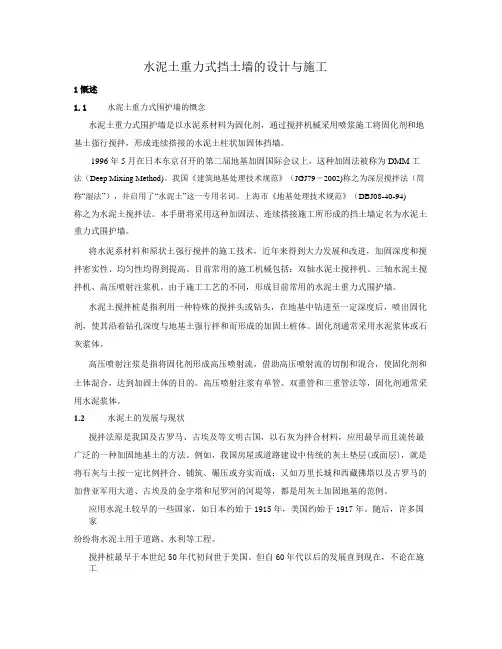

水泥土重力式挡土墙的设计与施工
水泥土重力式挡土墙的设计与施工1慨述1.1水泥土重力式围护墙的慨念水泥土重力式围护墙是以水泥系材料为固化剂，通过搅拌机械采用喷浆施工将固化剂和地基土强行搅拌，形成连续搭接的水泥土柱状加固体挡墙。
1996 年 5 月在日本东京召开的第二届地基加固国际会议上，这种加固法被称为 DMM 工法（Deep Mixing Method)。
我国《建筑地基处理技术规范》（JGJ79－2002)称之为深层搅拌法（简称“湿法”），并启用了“水泥土”这一专用名词。
上海市《地基处理技术规范》（DBJ08-40-94)称之为水泥土搅拌法。
本手册将采用这种加固法、连续搭接施工所形成的挡土墙定名为水泥土重力式围护墙。
将水泥系材料和原状土强行搅拌的施工技术，近年来得到大力发展和改进，加固深度和搅拌密实性、均匀性均得到提高。
目前常用的施工机械包括：双轴水泥土搅拌机、三轴水泥土搅拌机、高压喷射注浆机。
由于施工工艺的不同，形成目前常用的水泥土重力式围护墙。
水泥土搅拌桩是指利用一种特殊的搅拌头或钻头，在地基中钻进至一定深度后，喷出固化剂，使其沿着钻孔深度与地基土强行拌和而形成的加固土桩体。
固化剂通常采用水泥浆体或石灰浆体。
高压喷射注浆是指将固化剂形成高压喷射流，借助高压喷射流的切削和混合，使固化剂和土体混合，达到加固土体的目的。
高压喷射注浆有单管、双重管和三重管法等，固化剂通常采用水泥浆体。
1.2水泥土的发展与现状搅拌法原是我国及古罗马、古埃及等文明古国，以石灰为拌合材料，应用最早而且流传最广泛的一种加固地基土的方法。
例如，我国房屋或道路建设中传统的灰土垫层(或面层)，就是将石灰与土按一定比例拌合、铺筑、碾压或夯实而成；又如万里长城和西藏佛塔以及古罗马的加普亚军用大道、古埃及的金字塔和尼罗河的河堤等，都是用灰土加固地基的范例。
应用水泥土较早的一些国家，如日本约始于1915年，美国约始于1917年。
随后，许多国家纷纷将水泥土用于道路、水利等工程。
水工重力式挡土墙构造设计及应用(全文)
水工重力式挡土墙构造设计及应用(全文)范本一：科技风格正文：一.引言水工重力式挡土墙是一种常见的抗洪护岸结构，可广泛应用于河流、湖泊等水利工程中。
本文将详细介绍水工重力式挡土墙的构造设计及应用，主要包括结构概述、设计要点、材料选择、施工方法等内容。
二.结构概述1. 概述水工重力式挡土墙是以重力作用为主要稳定机制的挡土墙结构。
其主要组成部分包括挡土体、垫层、防渗排水系统等。
2. 挡土体挡土体是水工重力式挡土墙的主要抗侧压部分，通常采用混凝土、砂石等材料组成。
挡土体的稳定性取决于挡土体的自重和内摩擦力。
3. 垫层垫层位于挡土体底部，用于减小挡土体与地基之间的接触应力，提高挡土墙整体的稳定性。
常用的垫层材料包括砂石、碎石等。
4. 防渗排水系统防渗排水系统用于控制挡土体内的渗流，避免渗流对挡土体的稳定性产生不利影响。
常用的防渗排水系统包括排水管网、防渗层等。
三.设计要点1. 抗滑稳定性设计水工重力式挡土墙的抗滑稳定性设计是其设计的重要要点之一。
在设计过程中，需要考虑挡土墙的自重、内摩擦力、地震力等因素，确保挡土墙在各种荷载作用下的稳定性。
2. 抗倾覆稳定性设计抗倾覆稳定性设计是指在挡土墙受到侧压力作用时，防止挡土墙发生倾覆现象。
设计人员需要合理确定挡土墙的基底宽度、高度和倾覆稳定系数等参数，以提高挡土墙的抗倾覆能力。
3. 防渗排水设计防渗排水设计是确保挡土墙内部渗流控制的关键。
设计人员需要合理设计防渗排水系统，确保挡土墙内部的渗流得到有效控制，避免渗流对挡土墙稳定性的不利影响。
四.材料选择1. 挡土体材料挡土体材料应选择优质的混凝土、砂石等，以确保挡土体的强度和稳定性。
2. 垫层材料垫层材料应选择粒径适中、排水性能好的砂石、碎石等。
3. 防渗排水材料防渗排水材料可选用防渗土、排水管网等。
五.施工方法1. 挡土体施工挡土体施工应按照设计要求进行，要注意混凝土浇筑的均匀性和密实性，确保挡土体的整体强度。
2. 垫层施工垫层施工应注意垫层材料的均匀性和厚度控制，以提高挡土墙整体的稳定性。
重力式挡土墙设计
重力式挡土墙设计1 设计参数几何参数:挡土墙墙高H=6m, 取基础埋置深度D=1.5m （按规范规定, D 不小于1.0m, 本设计中可取1.25m 或1.5m ）, 挡土墙纵向分段长度取L=10m ；墙面与墙背平行, 墙背仰斜, 仰斜坡度1:0.2, =－11.3°（注意这个角度是负值）, 墙底（基底）倾斜度tan =0.190, 倾斜角 =10.76°；墙顶填土高度 =2m, 填土边坡坡度1:1.5, =arctan （1.5） =33.69°, 汽车荷载边缘距路肩边缘 =0.5m ；力学参数:墙后填土砂性土内摩擦角 =34°, 填土与墙背外摩擦角 = /2=17°, 填土容重 =18kN/m ；墙身采用 2.5号砂浆砌25号片石, 墙身砌体容重 =22kN/m ,砌体容许压应力[ ]=600kPa,砌体容许剪应力[ ]=100kPa,砌体容许拉应力[ ]=60kPa ；地基容许承载力[0σ]=250kPa 。
2 车辆荷载换算按墙高确定的附加荷载强度进行计算γq h =0=1815=0.83 3 主动土压力计算3.1 计算破裂角θ直线形仰斜墙背, 且墙背倾角 较小, 不会出现第二破裂面。
经验算, 按破裂面交于荷载中部进行计算 a=2m,b==βtan a 667.02=3m,d=0.5m,H=6m,m h 83.00=,°34=ϕ,°17=δ, °－11.3α= 39.7δ＋α＋ωψ==° ﹚2h ﹙H＋a ﹚﹙H＋a＋﹚2h 2a ﹙b＋d ﹚－H ﹙H＋＋2h 00+=ab A αtan =0.33θtan =－﹚A ω﹚﹙tan ωtan ﹙cot ±ψtan ++ϕ=0.81或-2.47（舍） 39arctan0.81θ==°3.2 计算主动土压力a E 及其作用点位置3.2.1计算主动土压力a E﹚αtan ﹙tan ﹚sin ﹙﹚﹙cos +++=θψθϕθa K =0.18αθtan tan 0+=dh =0.82mαθαtan tan tan 3+-=a b h =2.26m =--=321h h H h 2.92m=+-+=210312)21(21Hhh H h H a K 1.68 12γH 21K K E a a ==98KN ﹚δ＋α﹙cos a x E E ==97.5KN y E ﹚δ＋αin ﹙s E a ==9.7KN3.2.2计算主动土压力的合力作用点位置经试算, 取挡土墙顶宽 2.8m011tan tan ααb b B +==2.6912110233)23(h h －2(3K H H h h H a H Z x -++=）=2.1m αtan －Z x B Z y ==2.69＋2.1×0.2=3.1m将 , 修正为 ,1X Z =01tan αb Z x -=2.1-2.8×0.19=1.57m 1y Z =αtan 11x Z b -=2.8-1.57×（-0.2）=3.11m3.3 被动土压力墙前的被动土压力忽略不计。
重力式挡土墙设计与构造
重力式挡土墙设计与构造重力式挡土墙是一种依靠自身重力来维持稳定的挡土墙结构，在土木工程中被广泛应用，如道路边坡、桥梁桥台、水利工程等。
它具有结构简单、施工方便、造价低廉等优点。
接下来，让我们详细了解一下重力式挡土墙的设计与构造。
一、重力式挡土墙的类型重力式挡土墙根据墙背的倾斜情况，可分为仰斜式、直立式和俯斜式三种。
仰斜式挡土墙的墙背向填土一侧倾斜，土压力较小，墙身稳定性较好，但墙身较高时，施工难度较大。
直立式挡土墙的墙背垂直于地面，施工较为方便，但土压力较大，墙身稳定性相对较差。
俯斜式挡土墙的墙背向填土一侧倾斜，土压力较大，一般用于填方路段。
在实际工程中，应根据地形、地质条件、填土高度等因素，选择合适的挡土墙类型。
二、重力式挡土墙的设计要点1、土压力计算土压力的计算是重力式挡土墙设计的关键。
常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。
库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论适用于墙背垂直光滑、填土表面水平的情况。
在实际工程中，应根据具体情况选择合适的土压力计算方法，并考虑填土的物理力学性质、墙背与填土之间的摩擦角等因素。
2、稳定性验算重力式挡土墙的稳定性包括抗滑移稳定性和抗倾覆稳定性。
抗滑移稳定性验算主要是检查挡土墙在水平土压力作用下，沿基底是否会产生滑移。
抗倾覆稳定性验算则是检查挡土墙在土压力作用下，绕墙趾是否会发生倾覆。
3、基底应力验算为了保证挡土墙的基底不出现过大的不均匀沉降，需要对基底应力进行验算。
基底应力应小于地基承载力，且最大基底应力与最小基底应力之比应满足规范要求。
4、墙身强度验算挡土墙的墙身应具有足够的强度，以承受土压力和其他荷载的作用。
墙身强度验算包括抗压强度验算和抗剪强度验算。
三、重力式挡土墙的构造要求1、墙身材料重力式挡土墙的墙身材料通常采用浆砌片石、混凝土或混凝土预制块等。
浆砌片石具有取材方便、造价低廉的优点，但施工质量较难控制；混凝土和混凝土预制块的强度高、施工质量容易保证，但造价相对较高。
重力式挡土墙设计
重力式挡土墙设计在土木工程领域，重力式挡土墙是一种常见且重要的结构，用于支撑土体、防止土体坍塌或滑坡，保障工程的稳定性和安全性。
接下来，让我们深入了解一下重力式挡土墙的设计。
重力式挡土墙主要依靠自身的重量来抵抗土压力，维持稳定。
其通常由墙身、基础、排水设施和伸缩缝等部分组成。
在设计重力式挡土墙时，首先要考虑的是墙后土体的性质和压力分布。
土体的类型、重度、内摩擦角和黏聚力等参数都会影响土压力的大小和分布。
根据不同的情况，可以采用库仑土压力理论或朗肯土压力理论来计算土压力。
墙身的设计是重力式挡土墙的核心部分。
墙身的高度和厚度需要根据土压力的大小、墙体材料的强度以及稳定性要求来确定。
一般来说，墙身越高，所需的厚度就越大，以保证足够的自重来抵抗土压力。
同时，墙身的形状也会对其稳定性产生影响。
常见的墙身形状有直线形、折线形和仰斜形等。
仰斜形墙身由于墙背土压力较小，在工程中应用较为广泛。
基础的设计对于重力式挡土墙的稳定性至关重要。
基础需要承受墙体的自重和土压力，并将其传递到地基上。
基础的埋置深度应根据地基的承载能力、冻胀深度和水流冲刷等因素来确定。
一般来说，基础应埋置于地面以下一定的深度，以保证其稳定性和避免受到外界因素的影响。
在软弱地基上，可能需要采用加固措施，如换填、桩基等，来提高地基的承载能力。
排水设施是重力式挡土墙设计中不可忽视的一部分。
如果墙后土体中的水不能及时排出，会增加土压力，降低墙体的稳定性。
因此，通常会在墙身设置排水孔，在墙后设置排水层和盲沟，将水迅速排出。
伸缩缝的设置则是为了防止墙体因温度变化、地基不均匀沉降等原因而产生裂缝。
伸缩缝的间距应根据墙体的长度、材料和施工条件等因素来确定。
在材料选择方面，重力式挡土墙可以采用砖石、混凝土或毛石混凝土等材料。
不同的材料具有不同的强度和经济性，需要根据工程的具体情况进行选择。
设计过程中，还需要进行稳定性验算。
包括抗滑移稳定性验算和抗倾覆稳定性验算。
重力式挡土墙施工方案
重力式挡土墙施工方案
重力式挡土墙是一种常见的土木工程结构，用于抵御土体侧压力，防止土体滑动和崩塌。
其施工方案主要包括以下几个步骤：
1. 地形勘测与设计：在工程开始前，首先需要对挡土墙所在的地形进行勘测，并根据勘测结果设计挡土墙的高度、倾斜度、宽度和坡度等参数。
2. 地基处理：挡土墙的地基处理非常重要，需要首先清除地表的杂草、石块等杂物，并进行均匀的回填与夯实，以增加地基的稳定性。
3. 模板搭设：在地基处理完成后，需要搭设模板来固定挡土墙的形状和尺寸。
模板可以采用木材或者钢板制作，根据挡土墙的高度和倾斜度来进行安装。
4. 石料铺垫：在模板搭设完成后，需铺设一层适当规格的石料，用于增加挡土墙的稳定性。
石料应当均匀摆放，并夯实以提高抗冲击能力。
5. 混凝土浇筑：在石料铺垫完成后，需进行混凝土的浇筑。
混凝土的配制应符合设计要求，并严格控制水灰比和浇筑过程中的振捣，以确保混凝土的密实性和强度。
6. 养护与后续处理：混凝土浇筑完成后，需要进行适当的养护措施，包括覆盖保湿层、定期浇水等。
养护期间，应注意防止大水冲击和超载。
以上即为重力式挡土墙施工方案的主要步骤。
在施工过程中，应注意符合相关安全规范，合理调控施工顺序和进度，确保挡土墙的质量和稳定性。
重力式挡土墙设计计算
重力式挡土墙设计计算一、重力式挡土墙的类型及特点重力式挡土墙通常分为俯斜式、仰斜式和直立式三种类型。
俯斜式挡土墙的墙背倾斜向下，土压力作用在墙背上的合力方向指向墙内，有利于墙体的稳定，但墙身较高时，墙背的填土需要压实，施工难度较大。
仰斜式挡土墙的墙背倾斜向上，土压力作用在墙背上的合力方向指向墙外，墙身所受的压力较小，适用于挖方工程，但墙身较高时，墙身的抗倾覆稳定性较差。
直立式挡土墙的墙背垂直，施工方便，但土压力较大，一般用于高度较小的挡土墙。
重力式挡土墙的优点是结构简单、施工方便、造价较低；缺点是体积较大、占地面积较多。
二、重力式挡土墙的设计计算内容重力式挡土墙的设计计算主要包括以下内容：1、土压力计算土压力的计算是重力式挡土墙设计的关键。
常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。
库仑土压力理论适用于墙背倾斜、粗糙、填土表面倾斜的情况；朗肯土压力理论适用于墙背垂直、光滑、填土表面水平的情况。
在实际工程中，应根据挡土墙的具体情况选择合适的土压力计算方法。
2、稳定性验算稳定性验算是重力式挡土墙设计的重要内容，包括抗滑移稳定性验算和抗倾覆稳定性验算。
抗滑移稳定性验算的目的是确保挡土墙在土压力作用下不会沿基底产生滑移。
其验算公式为：Ks ＝（∑G ＋∑Ep）／∑Ex ，其中 Ks 为抗滑移稳定安全系数，∑G 为挡土墙自重和墙顶上的恒载标准值之和，∑Ep 为墙背主动土压力的水平分力标准值，∑Ex 为墙底的摩擦力标准值。
抗倾覆稳定性验算的目的是确保挡土墙在土压力作用下不会绕墙趾产生倾覆。
其验算公式为：Kt ＝（∑My）／（∑M0），其中 Kt 为抗倾覆稳定安全系数，∑My 为抗倾覆力矩标准值，∑M0 为倾覆力矩标准值。
3、基底应力验算基底应力验算的目的是确保挡土墙基底的应力不超过地基的承载力。
基底应力应满足以下条件：（1）偏心距 e 小于或等于 b/6 ，其中 b 为基底宽度。
（2）基底最大应力σmax 小于或等于 12f ，基底最小应力σmin 大于零，其中 f 为地基承载力特征值。
重力式挡土墙设计范例
重力式挡土墙设计范例一、工程背景假设我们要在一个坡度较陡的山坡上修建一条道路，为了保证道路的稳定性和安全性，需要在道路一侧设置重力式挡土墙。
该山坡的土体主要为粉质黏土，重度为 18kN/m³，内摩擦角为 20°，粘聚力为15kPa。
道路的设计荷载为公路I 级。
二、设计要求1、挡土墙高度：根据地形和道路设计要求，确定挡土墙的高度为5m。
2、稳定性要求：挡土墙在自重、土压力和其他荷载作用下，应满足抗滑移和抗倾覆稳定性要求。
3、基底应力要求：基底平均应力不应超过地基承载力，且最大应力与最小应力之比不应超过规定值。
三、设计参数1、墙身材料：采用浆砌片石，重度为 22kN/m³，抗压强度为30MPa。
2、基础材料：采用混凝土基础，重度为 25kN/m³，抗压强度为25MPa。
四、土压力计算1、主动土压力系数：根据库仑土压力理论，计算主动土压力系数Ka。
Ka ＝ tan²(45° 20°／2) ＝ 0492、土压力分布：土压力呈三角形分布，顶部土压力为零，底部土压力强度为：e ＝Ka × γ × h ＝ 049 × 18 × 5 ＝ 441kN/m3、土压力合力：土压力合力 Ea 为土压力分布图形的面积，即：Ea ＝ 05 × 441 × 5 ＝ 11025kN4、土压力作用点位置：距墙底的距离为 h/3 ＝ 5/3 ＝ 167m。
五、稳定性验算1、抗滑移稳定性验算：抗滑移稳定性系数 Ks ＝（W ＋Ey)μ ／ Ex其中，W 为挡土墙自重，Ey 为墙后土压力的水平分力，Ex 为墙后土压力的水平分力，μ 为基底摩擦系数。
挡土墙自重 W ＝ 05 × 5 ×（22 18) × 5 ＋ 5 × 18 ＝ 275kNEy ＝Ea × cos(α δ) ＝ 11025 × cos(0 10°）＝ 1081kN （假设墙背与填土之间的摩擦角δ ＝ 10°）Ex ＝Ea × sin(α δ) ＝ 11025 × sin(0 10°）＝－191kN基底摩擦系数μ 取 04，则：Ks ＝（275 ＋ 1081) × 04 ／ 191 ＝ 78 ＞ 13 （满足要求）2、抗倾覆稳定性验算：抗倾覆稳定性系数 Kt ＝（G × x0 ＋ Ey × zy) ／（Ex × zx)其中，G 为挡土墙自重，x0 为挡土墙重心到墙趾的水平距离，zy 为 Ey 作用点到墙趾的距离，zx 为 Ex 作用点到墙趾的距离。
一分钟教会你最详细的重力式挡土墙
一分钟教会你最详细的重力式挡土墙挡墙按组合式结构形式可划分为引力式挡墙、扶壁式挡墙、悬臂式挡墙、加紧图挡土墙、锚杆挡土墙、抗滑桩加桩圆筒挡土墙、土钉墙、预应力锚索结构加固技术和于焉为之处产生的锚索桩等装锁符合结构、桩基托梁挡土墙。
重力式挡土墙是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。
它某种是我国目前常用的一种挡土墙。
重力式挡土墙可用分离式石砌或混凝土建成，一般都做成简单的梯形。
重力式挡土墙，指的是依靠墙身自重抵抗土体侧压力的挡土墙。
重力式挡土墙可用块石、片石、混凝土预制块作为砌体，或采用片石混凝土、混凝土进行整体浇筑。
半重力式挡土墙可采用混凝土或少筋混凝土浇筑。
重力式挡土墙可用石砌砌造或混凝土建成，一般都做成简单的梯形。
它的不足之处是就地取材，施工方便，经济效果好。
所以，重力式挡土墙在我国铁路、公路、水利、港湾、工程矿山等工程中得到极广的应用。
由于重力式挡土墙靠自重维持平衡稳定，因此，体积、重量都大，兴修在软弱地基上修建往往受到承载力的限制。
如果墙太高，它耗费材料多，也不经济。
当地基较好，挡土墙高度不大，省外又有可用石料时，应当首先选用重力女儿墙式挡土墙。
重力式挡土墙一般不配钢筋或只在浅层范围内配以少量的钢筋，墙高在6m以下，地层稳定、开挖回填土建时不会危及相邻建筑物安全的地段，其经济效益明显。
重力式合为挡土墙可根据其墙背的坡度分为仰斜、俯斜、直立三种类型。
1.按土压力理论，仰斜墙背的主动土压力最小，泥而五指斜墙背的主动土压力最大，垂直墙背位于两者。
2.如挡土墙修建之时需要开挖，因仰斜墙背可与开挖的临时边坡路基相结合，而俯斜墙背后需要回填土，因此，对于支挡挖方工程的边坡，以仰斜墙背为好。
反之，如果是填方工程，则宜用俯任凭斜墙背或交叉墙背，以便填土易夯实。
在个别情况下，为减小土压力，采用排钱斜墙也是可行的，但应注意墙背附近的砂浆质量。
3.当墙前旧地形比较平坦，用仰斜墙比较合理；若原有地形较陡，用仰斜墙会使墙身可以增高很多，此时宜立时采用垂直墙或俯斜墙。
重力式挡土墙课程设计(通用版)
重力式挡土墙课程设计作者姓名学号班级学科专业土木工程指导教师所在院系建筑工程系提交日期设计任务书一、 设计题目本次课程设计题目：重力式挡土墙设计二、 设计资料1、线路资料：建设地点为某一级公路DK23+415.00~DK23+520.00段，在穿过一条深沟时，由于地形限制，无法按规定放坡修筑路堤，而采取了贴坡式（仰斜式）浆砌片石挡土墙。
线路经过的此处是丘陵地区，石材比较丰富，挡土墙在设计过程中应就地选材，结合当地的地形条件，节省工程费用。
2、墙后填土为碎石土，重度30/18m kN =γ，内摩擦角 35=ϕ；墙后填土表面为水平，即 0=β，其上汽车等代荷载值2/15m kN q =；地基为砾石类土，承载力特征值kPa f k 750=；外摩擦角δ取 14；墙底与岩土摩擦系数6.0=μ。
3、墙体材料采用MU80片石，M10水泥砂浆，砌体抗压强1.142/mm N ，砌体重度30/24m kN =γ。
4、挡土墙布置形式及各项计算参数如下图所示：图4-1 挡土墙参数图（单位：m ）目录设计任务书 (2)一、设计题目 (2)二、设计资料 (2)设计计算书 (4)一、设计挡土墙的基础埋深、断面形状和尺寸 (4)二、主动土压力计算 (4)1、计算破裂角 (4)2 、计算主动土压力系数K和K1 (4)3、计算主动土压力的合力作用点 (5)三、挡土墙截面计算 (5)1、计算墙身重G及力臂Z G (6)2、抗滑稳定性验算 (6)3、抗倾覆稳定性验算 (6)4、基底应力验算 (7)5、墙身截面应力验算 (7)四、设计挡土墙的排水措施 (8)五、设计挡土墙的伸缩缝和沉降缝 (8)六、参考文献 (8)七、附图 (8)设计计算书一、设计挡土墙的基础埋深、断面形状和尺寸如图所示，挡土墙墙体高为H=8.5m ，基础埋置深度d=1.5m,墙身纵向分段长度为L=10m ；墙面与墙背平行，墙背仰斜，仰斜坡度1：0.25(︒-=14α02’)，墙底倾斜度0.2:1（ω=11.31°），墙顶宽2.1m ，墙底宽2m 。
重力式挡土墙设计步骤
重力式挡土墙设计步骤设计重力式挡土墙是土木工程中常见的一项，需要经过一系列步骤来完成。
本文将详细介绍重力式挡土墙设计的步骤，以便参考和理解。
1. 确定挡土墙的需求和目标在设计重力式挡土墙之前，首先需要明确挡土墙的用途、设计目标和要求。
这包括考虑挡土墙所需要承受的土壤力、水压力等。
2. 土壤参数的确定在设计重力式挡土墙时，需要确定土壤的物理和力学参数，包括土壤的强度特性、压缩性、摩擦角等。
这些参数可以通过实验室测试或现场调查来获得。
3. 安全系数的选择为了确保挡土墙的稳定性和安全性，需要选择适当的安全系数。
这涉及到土壤和结构的稳定分析，以及对挡土墙所承受力的评估。
4. 墙体结构的选择在设计重力式挡土墙时，需要选择适当的墙体结构。
常见的结构类型包括重力墙、筑土墙、砌体墙等。
选择合适的结构类型应考虑土壤参数、设计要求和成本等因素。
5. 挡土墙的尺寸和几何形状设计根据土壤参数和设计要求，确定挡土墙的尺寸和几何形状。
这包括墙高、底宽、坡度、墙角等参数的选择。
同样，这些参数的确定需要进行稳定性计算和安全性评估。
6. 排水系统设计为了确保挡土墙的稳定性，排水系统的设计也非常重要。
这包括水平和垂直排水系统的设计，以及渗流和渗透压力的控制。
7. 墙体材料的选择根据设计要求和成本考虑，选择合适的墙体材料。
常用的材料包括混凝土、砖块、石材等。
应选择质量可靠的材料，并进行材料工程测试和评估。
8. 墙体施工和监测在设计重力式挡土墙之后，进行墙体的施工和监测。
施工过程中应按照设计要求进行施工，监测墙体的变形和应力情况，及时进行调整和修正。
以上就是设计重力式挡土墙的步骤，每个步骤都需要经过细致的分析和计算。
通过合理的设计和施工，可以确保挡土墙的稳定性和安全性。
-----------------------附件：1. 重力式挡土墙设计计算表格2. 挡土墙土壤力试验报告3. 挡土墙结构图纸法律名词及注释：1. 土木工程：指为土地的利用、建筑物和其他土木设施的修建而开展的工程活动。
