低压断路器讲述
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路和设备的电气开关装置。
它的主要功能是在电路发生过载、短路或地故障时，及时切断电源，保护电气设备免受损坏。
下面将详细介绍低压断路器的工作原理。
一、低压断路器的结构和组成部分低压断路器通常由断路器本体、电磁脱扣器、热脱扣器、电动机操作机构、触头、弹簧机构等组成。
1. 断路器本体：断路器本体是低压断路器的主要部分，通常由断路器壳体、触头、弧室、弹簧机构等组成。
断路器壳体一般采用绝缘材料制成，能够有效隔离电路，防止漏电和电弧产生。
2. 电磁脱扣器：电磁脱扣器是低压断路器的重要保护部件，它能够通过感应电流大小来判断电路是否发生过载或短路，并在发生故障时切断电源。
电磁脱扣器通常由电磁铁、脱扣机构等组成。
3. 热脱扣器：热脱扣器是低压断路器的另一种保护部件，它能够通过感应电流的热效应来判断电路是否发生过载，并在发生故障时切断电源。
热脱扣器通常由热元件、脱扣机构等组成。
4. 电动机操作机构：电动机操作机构是用来控制低压断路器的开关状态的装置，通常由电动机、传动机构等组成。
通过电动机操作机构，可以实现低压断路器的远程控制和自动化操作。
二、低压断路器的工作原理低压断路器的工作原理可以分为两个方面，即过载保护和短路保护。
1. 过载保护：当电路中的电流超过设定值时，低压断路器会发挥过载保护的作用。
电路中的电流会通过触头流经断路器，触头上的电流感应到电磁脱扣器和热脱扣器。
当电流超过设定值时，电磁脱扣器和热脱扣器会感应到电流的变化，并通过机械机构切断电源，使电路断开，从而保护电器设备免受过载损坏。
2. 短路保护：当电路中发生短路故障时，低压断路器会发挥短路保护的作用。
短路故障会导致电路中电流瞬间急剧增大，触头上的电流会感应到电磁脱扣器和热脱扣器。
电磁脱扣器和热脱扣器会迅速感应到电流的变化，并通过机械机构切断电源，使电路断开，从而保护电器设备免受短路损坏。
三、低压断路器的工作过程低压断路器的工作过程可以简单描述为以下几个步骤：1. 初始状态：低压断路器处于闭合状态，电流经过断路器的触头流过电路。
低压断路器基础讲义
断路器根据保护类型有A类和B类之分：A类为非选择型，B 类为选择型。所谓选择型是指断路器具有过载长延时、短路 短延时和短路瞬时的三段保护特性。仅有过载长延时、短路
什么是非选择型、 选择型，两者有什 么区别
瞬时的二段保护，它们是属于非选择型的A类断路器。选择 性保护，如图1所示。
当F点短路时，只有靠近F点的QF2断路器动作，而上方位的 QF1断路器不动作，这就是选择性保护（由于QF1不动作， 就使未发生故障的QF3、QF4支路保持供电）。如果QF2和 QF1都是A类断路器，则F点发生短路，短路电流值达一定
低压断路器原理
低压断路器的主触点是靠手动操作或 电动合闸的。主触点闭合后，自由脱 扣机构将主触点锁在合闸位置上。过 电流脱扣器的线圈和热脱扣器的热元 件与主电路串联，欠电压脱扣器的线
圈和电源并联。当电路发生短路或严
重过载时，过电流脱扣器的衔铁吸合， 使自由脱扣机构动作，主触点断开主 电路。当电路过载时，热脱扣器的热 元件发热使双金属片上弯曲，推动自 由脱扣机构动作。当电路欠电压时， 欠电压脱扣器的衔铁释放。也使自由 脱扣机构动作。分励脱扣器则作为远 距离控制用，在正常工作时，其线圈
上一级的断路器应选用具有三段保护的B型断路器。
分断能力越高，对触头材料及机构等要求越高
所以影响价格越高
影响
它所指的含义是本断路器内所能安
断路器断路器壳架 等级电流
装的最大开关及脱扣器电流值。
例如：CW1-2000/3P In=1250A M型
控制器 固定式，2000代表是断路 器壳架等级电流
一、低压断路器概念 二、低压断路器类型 三、低压断路器Icu、Ics、Icw含义及影响 四、四段保护含义以及影响
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路的电气设备，它能够在电路中检测到过载、短路和地故障等异常情况时自动切断电流，以防止电路和设备的损坏，保障电气安全。
下面将详细介绍低压断路器的工作原理。
1. 低压断路器的结构低压断路器通常由断路器本体、电磁脱扣器、热脱扣器、短路保护器和过载保护器等组成。
断路器本体包括固定触头、动触头、弹簧机构、电磁脱扣器和热脱扣器等。
动触头通过弹簧机构与固定触头相连，当电流超过额定值时，电磁脱扣器和热脱扣器将触发，使动触头迅速分离，切断电路。
2. 过载保护原理过载保护器是低压断路器的重要组成部分，它能够检测电路中的过载情况。
当电路中的电流超过额定值时，过载保护器会感应到电流的变化，并通过热敏元件将电流变化转化为温度变化。
当温度达到一定阈值时，热敏元件会使断路器的热脱扣器动作，使断路器迅速切断电路。
3. 短路保护原理短路保护器是低压断路器的另一个重要组成部分，它能够检测电路中的短路情况。
当电路中出现短路时，电流会迅速增大，短路保护器会感应到电流的变化，并通过电磁脱扣器将电流变化转化为电磁力。
电磁力作用下，断路器的动触头会迅速分离，切断电路。
4. 地故障保护原理低压断路器还具有地故障保护功能，能够检测电路中的地故障情况。
当电路中出现地故障时，电流会通过地线流回地，断路器会感应到电流的变化，并通过电磁脱扣器将电流变化转化为电磁力。
电磁力作用下，断路器的动触头会迅速分离，切断电路。
5. 动作特性低压断路器的动作特性是指断路器在不同故障情况下动作的时间和动作的电流大小。
根据不同的应用需求，低压断路器可以选择不同的动作特性，如短路保护特性、过载保护特性和瞬时过电流保护特性等。
6. 额定电流和额定短路断电能力低压断路器的额定电流是指断路器能够正常工作的最大电流值。
额定短路断电能力是指断路器在额定电压下能够切断的最大短路电流。
根据不同的应用需求，可以选择不同额定电流和额定短路断电能力的低压断路器。
低压断路器详细介绍
低压断路器详细介绍低压断路器是一种用于保护电气设备和系统的自动开关装置。
它在低电压电路中起到断开电流和短路故障的作用，以确保电气设备和系统的安全运行。
在日常生活和工业生产中，我们经常会遇到低压断路器，比如家庭中的配电箱以及工厂中的电气控制柜。
低压断路器的工作原理是通过热和磁的作用来实现的。
当电路中出现过载或短路时，低压断路器会自动断开电流。
具体来说，当电流超过断路器额定电流时，断路器内部的热元件会被加热使得热释放。
一旦达到一定温度，热元件会导致热释放触发器动作，将断路器打开，切断电流。
当电路中发生短路时，短路电流会产生强磁场，该磁场作用于磁铁，使得断路器磁铁内部的磁铁吸盘受力改变，进而引起断路器动作。
根据低压断路器的使用方式和功能特点，可以分为多种类型，包括空气式断路器、塑壳断路器、磁力熔断器、微型断路器等。
空气式断路器是最常见的一种低压断路器。
它的外部结构由外壳、触头、节杆、弹簧和操作机构等组成。
空气式断路器具有中断能力强、可靠性高、使用寿命长等特点，适用于各种低压电路的开、闭操作和短路、过载保护。
塑壳断路器是将断路器部件封装在塑料外壳内，以提高安全性和绝缘性能。
它的特点是结构紧凑，外观美观，便于安装和使用，并且具有较好的防护性能。
塑壳断路器一般应用于家庭、办公室等低压电气系统中，作为过载和短路保护装置。
磁力熔断器是一种新型的低压断路器，它通过电磁力来熔断电路。
它的工作原理是通过感应线圈产生磁场，当电路中电流超过额定值时，电磁力产生，将断路器打开，从而切断电流。
磁力熔断器具有结构简单、体积小、重量轻、可靠性高等特点。
微型断路器是一种专门设计用于电子设备和小型电路的低压断路器。
它的特点是体积小巧、灵活可靠，适用于低电流和短路保护，是电子设备中常用的保护电路元件。
总的来说，低压断路器作为电路保护装置，在现代社会中起着至关重要的作用。
它不仅可以确保电气设备和系统的安全运行，还可以避免不必要的损失和事故发生。
什么是低压断路器-低压断路器的作用、结构及工作原理、主要技术参数和分类
什么是低压断路器?低压断路器的作用、结构及工作原理、主要技术参数和分类低压断路器是一种主要的开关电器。
广泛地应用于配电系统和电力拖动掌握系统，用做电源的隔离、电气设备的爱护和掌握。
本文主要介绍低压断路器的结构、工作原理及主要性能参数等。
一、低压断路器的作用1、用于低压配电电路非频繁通断掌握；2、在电路发生短路、过载或欠电压等故障时，自动分断电路。
图1 低压断路器二、低压断路器结构及工作原理结构：低压断路器由操作机构、触点、爱护装置(各种脱扣器)、灭弧系统等组成。
可实现短路、过载、失压爱护。
图2 低压断路器原理图图3 塑壳式低压断路器原理图1-主触头；2-自由脱扣器；3-过电流脱扣器；4-分励脱扣器；5-热脱扣器；6-失压脱扣器；7-按钮三、图形及文字符号图4 断路器的符号四、低压断路器的主要技术参数1、额定电压：是指与能断力量及使用类别相关的电压值。
对多相电路是指相间的电压值。
2、额定电流：是脱扣器能长期通过的电流。
对带可调式脱扣器的断路器是可长期通过的最大电流。
3、通断力量：是指断路器在规定的电压、频率以及规定的线路参数（沟通电路为功率因数，直流电路为时间常数）下，所能接通和分断的短路电流值。
4、分断时间：是指断路器切断故障电流所需的时间。
五、低压断路器的分类1、万能式断路器（或称为框架式断路器）：作配电网络的爱护开关，用在额定电流比较大或有选择性爱护要求时。
2、塑料外壳式断路器：除作配电网络的爱护开关外，还可用作电动机、照明电路及电热器的掌握开关，用在短路电流不太大的场合。
3、模块化小型断路器：用于半导体整流元件和整流装置的爱护。
4、智能化断路器：用于短路电流相当大的电路中。

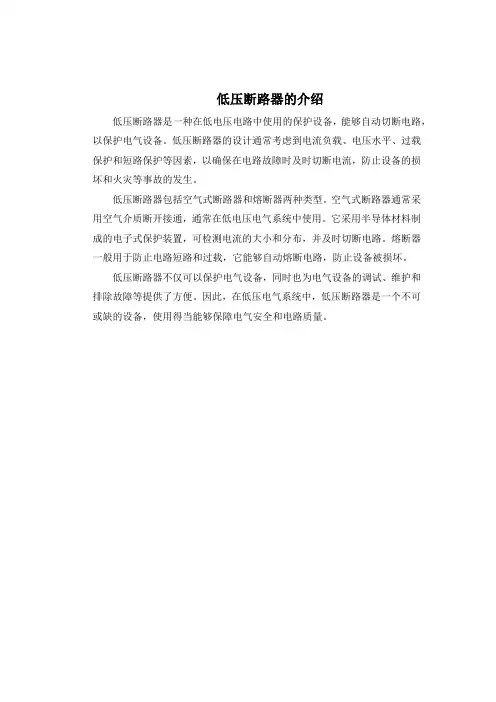

低压断路器的介绍
低压断路器的介绍
低压断路器是一种在低电压电路中使用的保护设备，能够自动切断电路，以保护电气设备。
低压断路器的设计通常考虑到电流负载、电压水平、过载保护和短路保护等因素，以确保在电路故障时及时切断电流，防止设备的损坏和火灾等事故的发生。
低压断路器包括空气式断路器和熔断器两种类型。
空气式断路器通常采用空气介质断开接通，通常在低电压电气系统中使用。
它采用半导体材料制成的电子式保护装置，可检测电流的大小和分布，并及时切断电路。
熔断器一般用于防止电路短路和过载，它能够自动熔断电路，防止设备被损坏。
低压断路器不仅可以保护电气设备，同时也为电气设备的调试、维护和排除故障等提供了方便。
因此，在低压电气系统中，低压断路器是一个不可或缺的设备，使用得当能够保障电气安全和电路质量。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路和设备的电器装置，它能够在电路中检测到过载、短路和地故障等异常情况时自动切断电流，从而防止电路和设备受到损坏。
本文将详细介绍低压断路器的工作原理。
一、低压断路器的组成低压断路器主要由断路器本体、电磁脱扣器、热脱扣器、电动机驱动机构、电弧消除装置和触发装置等组成。
1. 断路器本体：断路器本体是低压断路器的主要部件，它由固定触头、动触头、电弧室、电弧熄灭室、弹簧机构等组成。
断路器本体的主要功能是在电路中断开电流，切断电路。
2. 电磁脱扣器：电磁脱扣器是用于远程控制断路器的装置，它能够在控制信号发生故障或电路中发生过载、短路等异常情况时迅速切断电路。
3. 热脱扣器：热脱扣器是一种基于电流过载保护的装置，它能够在电路中电流超过额定值时通过热响应元件迅速切断电路。
4. 电动机驱动机构：电动机驱动机构用于提供断路器的操作力，使断路器能够快速切断电路。
5. 电弧消除装置：电弧消除装置用于熄灭断路器中产生的电弧，以防止电弧对电路和设备造成二次破坏。
6. 触发装置：触发装置用于检测电路中的故障信号，并向断路器发送触发信号，使其切断电路。
二、低压断路器的工作原理低压断路器的工作原理主要包括过载保护、短路保护和地故障保护三个方面。
1. 过载保护：当电路中的电流超过断路器额定电流时，断路器会通过电磁脱扣器或热脱扣器切断电路。
具体工作原理如下：(1) 电磁脱扣器工作原理：当电路中的电流超过电磁脱扣器的额定电流时，电磁脱扣器会产生磁场，吸引动触头，使断路器切断电路。
(2) 热脱扣器工作原理：热脱扣器内部有一个热响应元件，当电路中的电流超过热脱扣器的额定电流时，热响应元件会受热膨胀，通过机械机构使断路器切断电路。
2. 短路保护：当电路中发生短路故障时，断路器会通过电磁脱扣器或热脱扣器切断电路。
具体工作原理如下：(1) 电磁脱扣器工作原理：短路故障会导致电路中的电流迅速增大，电磁脱扣器会感应到这种变化，并产生磁场，使断路器切断电路。
低压断路器
低压断路器低压断路器俗称自动开关，是低压配电系统和电力拖动系统中非常重要的电器，它相当于刀开关、熔断器、热继电器和欠电压继电器的组合，集控制与多种保护于一身，并具有操作安全、使用方便、工作可靠、安装简单、分断能力高等优点。
因此，得到广泛应用。
1、低压断路器结构和工作原理低压断路器的外形如图所示，结构原理如图所示。
低压断路器由以下3个基本部分组成。
（1）主触头和灭弧装置。
主触头是断路器的执行元件，用来接通和断开主电路，为提高其分断能力，主触头上装有灭弧装置。
（2）具有不同保护功能的脱扣器。
脱扣器是断路器的感受元件，当电路出现故障时，脱扣器感测到故障信号后，经由自由脱扣器使主触头分断，从而起到保护作用。
脱扣器有热脱扣器、欠电压脱扣器、过电流脱扣器、分励脱扣器等。
由具有不同保护功能的各种脱扣器可以组合成不同性能的低压断路器。
（3）自由脱扣机构和操作机构。
自由脱扣机构是用来联系操作机构和主触头的机构，当操作机构处于闭合位置时，也可操作分励脱扣机构进行脱扣，将主触头断开。
操作机构是实现断路器闭合、断开的机构。
通常电力拖动控制系统中的断路器采用手动操作机构。
低压断路器的开关主触头依靠操作机构手动或电动合闸。
主触头闭合后，自由脱扣机构将主触头锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈与电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片变形，顶动自由脱扣机构动作。
当电路欠压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。
分励脱扣器则用作远距离分断电路。
低压断路器的种类很多，主要有DW10、DW15系列，DZ5、DZ10、DZ20系列，DS系列，DWX15、DZX10系列。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路免受过载和短路等故障的电器设备。
它在电路中起到了自动断开电流的作用，以防止电路过载和故障引起的损坏和安全事故。
下面将详细介绍低压断路器的工作原理。
1. 低压断路器的基本结构低压断路器通常由断路器本体、触发器、电磁铁等组成。
断路器本体是由固定触头和活动触头构成，通过机械连接和电磁力的作用，实现断开和闭合电路的功能。
触发器用于检测电流和电压的变化，并在发生故障时触发断路器的动作。
电磁铁则是通过电磁力来实现断路器的动作。
2. 低压断路器的工作原理低压断路器的工作原理可以分为两个方面：过载保护和短路保护。
2.1 过载保护当电路中的电流超过了断路器额定电流时，断路器会自动断开电路，以保护电器设备和电路不受过载的损害。
具体的工作过程如下：(1) 当电路中的电流超过了断路器的额定电流时，触发器会检测到电流的变化。
(2) 触发器将检测到的信号传递给电磁铁。
(3) 电磁铁受到触发器信号的作用，产生电磁力，将断路器的活动触头迅速分离，断开电路。
(4) 一旦电流下降到安全范围内，触发器将停止发送信号，电磁铁也停止产生电磁力，断路器的活动触头会恢复原位，闭合电路。
2.2 短路保护当电路中发生短路故障时，即电路两个相或多个相之间发生直接短接，断路器会迅速断开电路，以保护电器设备和电路不受短路故障的损害。
具体的工作过程如下：(1) 当电路中发生短路故障时，触发器会检测到电压的变化。
(2) 触发器将检测到的信号传递给电磁铁。
(3) 电磁铁受到触发器信号的作用，产生电磁力，将断路器的活动触头迅速分离，断开电路。
(4) 一旦故障排除，触发器将停止发送信号，电磁铁也停止产生电磁力，断路器的活动触头会恢复原位，闭合电路。
3. 其他功能除了过载保护和短路保护外，低压断路器还具有其他重要的功能。
3.1 过电流保护低压断路器能够检测到电路中的过电流情况，并在过电流时及时断开电路，以防止电器设备受到损坏。
低压断路器详细介绍
低压断路器详细介绍一、低压断路器的定义、分类及执行的标准(一)定义低压断路器是一种使用于低压电网〔交流(50Hz或60Hz额定电压在120及以下，直流额定电压在1200v及以下的电路〕的配电电器。
按其用途，低压断路器被定义为:能够接通、承载及分断正常电路条件的电流，也能在规定的非正常条件下(如过载、短路、欠电压以及发生单相接地故障时)接通、承载一定时间和分断电流的开关电器。
过去也称之为自动开关、空气开关和空气断路器(空开、空断)等。
断路器区别于开关：开关和断路器均能接通、承载和分断正常条件下的运行电流。
开关能在短路条件下承载一定时间的电流，而断路器除了在短路条件下承载一定时间的电流外，还能接通和分断短路电流。
开关属于被动元件，断路器属于主动元件。
这里所指的被动和主动，指的是能否开断短路电流。
(二)低压断路器的分类按结构、功能和用途可分为：万能式(也称框架式)、塑料外壳式、以及灭磁式、爆炸式，真空和选相闭合式等等。
后面的四种属于特殊场合使用。
按使用类别：国际电工委员会的IEC标准和我国相应标准又再分成A类和B类两个类型。
A类: 按照国家标准(GB14048、2- 94)，A类断路器为非选择型，这类断路器因没有明确要与另一同侧串联短路保护电器（如熔断器或上、下级断路器等）相配合，不必人为设置短延时，因而也没有额定短时耐受电流的要求，其保护特性必是二段保护特性（过载长延时和短路瞬时）。
建筑施工场所的控制屏往往选用这一类断路器，以致往往造成上一级断路器先行跳闸，这实际上已是目前工地现场保护的一种“通病”，值得注意和纠正。
B类：断路器为选择型，这类断路器可设置二段保护，也可设置三段保护，但都必须有短延时（额定短时耐受电流），前者为瞬时、短延时，后者为瞬时、短延时和长延时。
它的作用是可调节短延时时间范围，以满足与同侧相串联的其他短路保护电器（如熔断器或上、下级断路器等）的选择性配合目前采用智能型控制器(脱扣器)的塑壳式也属于B类，它的明显特征是:保护特性具有过载长延时、短路瞬动、又有短路短延时的三段保护，他们最适宜作选择性保护。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电路和设备的重要电气设备，它在电路中起到断开和接通电流的作用。
本文将详细介绍低压断路器的工作原理，包括其结构、工作机制和保护功能。
一、低压断路器的结构低压断路器通常由断路器本体、触发装置、保护装置和操作装置等组成。
1. 断路器本体：断路器本体是低压断路器的主要部分，它由固定触点、动触点、电弧室、弹簧机构和触发机构等组成。
断路器本体的结构形式有多种，常见的有空气断路器、油浸断路器和真空断路器等。
2. 触发装置：触发装置用于控制断路器的断开和接通操作。
触发装置通常由电磁铁和电磁继电器等组成，通过控制电磁铁的通断来实现断路器的操作。
3. 保护装置：保护装置用于监测电路中的电流、电压和温度等参数，并在发生故障时触发断路器的动作。
常见的保护装置有过载保护、短路保护和接地保护等。
4. 操作装置：操作装置用于手动操作断路器的断开和接通。
操作装置通常由手柄、按钮和指示灯等组成，方便操作人员对断路器进行控制和监测。
二、低压断路器的工作机制低压断路器的工作机制主要包括断开操作和接通操作。
1. 断开操作：当电路中发生过载、短路或其他故障时，保护装置会检测到异常电流或电压，并通过触发装置控制断路器的断开操作。
断开操作时，电磁铁吸合，使得动触点与固定触点分离，断开电路，同时在电弧室中产生电弧。
2. 接通操作：当故障排除或电路需要重新接通时，操作人员通过操作装置手动控制断路器的接通操作。
接通操作时，电磁铁断开，动触点与固定触点接触，闭合电路，同时通过弹簧机构迅速将动触点压紧，以确保电路的正常通电。
三、低压断路器的保护功能低压断路器具有多种保护功能，主要包括过载保护、短路保护和接地保护等。
1. 过载保护：当电路中的电流超过额定值时，过载保护装置会检测到异常电流，并触发断路器的动作，以防止电路和设备因过载而损坏。
2. 短路保护：当电路中发生短路时，短路保护装置会检测到异常电流，并迅速触发断路器的动作，以切断电路，防止短路电流对电路和设备造成损坏。
简述低压断路器的功能,结构和保护作用
简述低压断路器的功能,结构和保护作用
低压断路器是一种电器，用于在电路中断电故障时，断开电路以保护电气设备和电路不受损坏。
其功能主要包括：
1. 断开电路：低压断路器能够快速从接通状态切断电路，以防止电流过载或短路造成的损坏。
2. 遮断弧：低压断路器能够在切断电路时，迅速熄灭电弧，以避免电弧对设备和人员的伤害。
3. 隔离电气设备：低压断路器在切断电路时，能够隔离故障设备，确保其他设备正常运行。
低压断路器的结构一般包括开关、熔断器或电子保护装置、过载保护装置、短路保护装置和电弧消光装置等。
其中，开关负责手动控制电路的开关机，熔断器或电子保护装置负责检测电流异常并切断电路，过载保护装置用于保护电气设备避免电流过载，短路保护装置用于保护电路在短路时不受损坏，电弧消光装置则用于快速熄灭电弧。
低压断路器的保护作用包括：
1. 过载保护：低压断路器能够检测电路中的过载电流，并在设定的时间内切断电路，以避免电设备因过载而烧坏。
2. 短路保护：低压断路器能够检测电路中的短路电流，并迅速切断电路，以防止电路发生严重故障和设备受损。
3. 故障隔离：低压断路器能够隔离故障设备，保护其他电气设备免受故障的影响。
总之，低压断路器是一种功能强大的电器，能够快速切断电路，保护电气设备和电路不受损坏，并确保电路正常运行。
低压断路器
2)微型断路器 ：微型断路器，简称MCB，是建筑电气终端配电装置中使用最广泛的一种终端保护电器
3)塑壳断路器 ：塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装 置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会 配备固态跳脱传感器。
断路器的附件
如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交 流系统的，不需作任何改变，就可用于直流系统。辅助、报警触头，交直流通用。电动操作机构，用于直流时要 重新设计。
其他注意事项
由于直流电流不像交流有过零点的特性，直流的短路电流(甚至倍数不大的故障电流)的开断；电弧的熄灭都 有困难，因此接线应采用二极或三极串联的办法，增加断口，使各断口承担一部分电弧能量。
脱扣器
是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。 当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作 制，线圈通电时间一般不能超过1S，否则线会被烧毁。塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微 动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断， 即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重 新处于常闭位置。但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。
(2)插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板 上有6个插座。安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。使用时，将断路器直 接插进安装座。如果断路器坏了，只要拔出坏的，换上一只好的即可。它的更换时间比板前，板后接线要短，且 方便。由于插、拔需要一定的人力。因此我国的插入式产品，其壳架电流限制在最大为400A。从而节省了维修和 更换时间。插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提 高可靠性。
低压断路器
低压断路器
低压断路器(也称自动空气开关)是一种既可以接通和分断正常负荷电流和过负荷电流，又可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有过负荷、短路、过载、欠电压、漏电保护等功能。
低压断路器既可以手动直接操作，也可以电动操作，还可以远方遥控操作。
1.结构与工作原理
低压断路器(也称自动空气开关)主要由触头、灭弧装置、操动机构、保护装置等组成。
低压断路器的保护装置由各种脱扣器来实现，其脱扣器形式有过电流脱扣器、热脱扣器、欠电压脱扣器、分励脱扣器等。
低压断路器的外形及结构分别。
低压断路器的主触点1依靠操动机构手动或电动合闸，主触点闭合后，自由脱扣机构(2和3)将主触点锁在合闸位置上。
低压断路器的型号含义和电器符号分别。
(1)过电流脱扣器。
过电流脱扣器12的线圈与被保护电路串联，当电路正常工作时，衔铁 11不能被电磁铁吸合;当线路中出现短路故障时，衔铁被电磁铁吸合，通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开，切断电路起到短路保护作用。
(2)热脱扣器。
热脱扣器9与被保护电路串联，当出现过载现象时，线路中电流增大，双金属片弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
(3)欠电压脱扣器。
欠电压脱扣器8并联在断路器的电源测，当电源
侧停电或电源电压过低时，衔铁释放，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠电压及零压保护的作用。
低压断路器工作原理
低压断路器工作原理低压断路器是一种用于保护电气设备和电路免受过载和短路等故障的电器设备。
它能够在电路中断开电流，以保护电气设备和电路免受损坏和火灾的威胁。
本文将详细介绍低压断路器的工作原理。
1. 低压断路器的基本结构低压断路器通常由电磁式触发器、熔断器、电磁线圈、弹簧机构和触点等组成。
其中，电磁式触发器是用于感应电路中的过载和短路故障的电流，并通过电磁力作用打开或者关闭断路器。
熔断器则是用于保护电路免受过载电流的损坏，一旦电流超过额定值，熔断器会熔断，切断电路。
2. 工作原理低压断路器的工作原理可以分为两个阶段：过载保护和短路保护。
2.1 过载保护当电路中的电流超过额定值时，触发器中的电磁线圈会感应到过载电流，并产生电磁力。
这个电磁力将克服弹簧机构的张力，使触点分离，从而切断电路。
一旦电路中的过载故障被解决，电磁力消失，弹簧机构将恢复原状，触点再次闭合，电路恢复通电状态。
2.2 短路保护当电路中发生短路故障时，电流会迅速增加到非常高的水平。
触发器中的电磁线圈会感应到这种异常电流，并产生更大的电磁力。
这个电磁力将迅速克服弹簧机构的张力，使触点迅速分离，切断电路。
短路故障解决后，触发器中的电磁力消失，弹簧机构将恢复原状，触点再次闭合，电路恢复通电状态。
3. 额定电流和短路容量低压断路器的额定电流是指断路器能够正常工作的最大电流值。
短路容量是指断路器能够承受的短路电流的最大值。
这两个参数决定了断路器的性能和适合范围。
4. 选择和安装在选择低压断路器时，需要考虑电路的额定电流、短路容量、工作环境和负载特性等因素。
断路器应根据需要正确安装在电路中，并与其他保护设备（如熔断器、接触器等）配合使用，以提供全面的保护。
5. 常见问题和故障排除低压断路器在使用过程中可能会浮现一些常见问题，如触点磨损、电磁线圈故障等。
对于这些问题，可以通过更换触点、修复或者更换电磁线圈等方式进行故障排除。
总结：低压断路器是一种用于保护电气设备和电路的重要设备，它通过感应电路中的过载和短路故障，并切断电路，以保护电气设备和电路免受损坏和火灾的威胁。
低压断路器概要课件
应用领域的拓展
01
新能源领域
随着新能源产业的快速发展，低压断路器将广泛应用于太阳能逆变器、
风力发电控制系统等设备中，为可再生能源的稳定运行提供保障。
02
智能建筑
在智能建筑中，低压断路器将与楼宇自动化系统集成，实现能源的智能
管理和节能控制。
03
工业自动化
工业自动化领域对低压断路器的需求将进一步增加，特别是在机器人、
感谢观 看
THANKS
触点系统
低压断路器的触点系统包括静触点和 动触点，当动触Байду номын сангаас与静触点接触时， 电路接通；当动触点离开静触点时， 电路断开。
灭弧装置
脱扣机构
脱扣机构是断路器的主要组成部分， 它由热元件、电磁元件和机械元件组 成，用于实现断路器的自动分断。
在断路器分断电路时，会产生电弧， 灭弧装置的作用是熄灭电弧，保证断 路器的正常工作。
自动化流水线等设备中，低压断路器将发挥重要作用。
行业发展趋势与展望
定制化服务
随着市场竞争的加剧，低压断路器企业将提供更加定制化的服务， 以满足客户的特殊需求。
绿色环保
在环保意识日益增强的背景下，低压断路器的发展将更加注重绿 色环保，采用环保材料和节能技术。
国际市场拓展
随着全球化的加速，中国低压断路器企业将积极拓展国际市场， 提升国际竞争力。
工具或砂纸进行清洁。
常见故障及排除方法
触点接触不良
如出现此问题，可能是由于触点表面氧化或污垢积累导致。解决方 法是清洁触点表面，并确保其接触良好。
操作机构故障
如出现操作机构卡滞、失灵等问题，可能是由于内部机械部件磨损 或润滑不足。解决方法是检查并更换磨损部件，并加注适量的润滑 油。
低压断路器
低压断路器低压断路器即低压自动空气开关，又称自动空气断路器,简称断路器。
它集控制和多种保护功能于一体，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机，是低压配电网络和电力拖动系统中常用的重要保护电器之一。
作用:兼有刀开关和熔断器的作用1.低压断路器结构及工作原理低压断路器主要由主触点及灭弧装置、各种脱扣器、自由脱扣机构和操作机构等部分组成。
热脱扣器由热元件和双金属片构成，作过载保护，过载时热元件发热使双金属片受热弯曲，推动脱扣器动作使断路器分闸。
欠电压脱扣器是指电路中电压不足或失去电压时切断电路，起到欠电压保护作用。
欠压脱扣器的线圈直接接在电源上，衔铁处于吸合状态，断路器可以正常合闸，当断电或电压低时，欠压脱扣器的吸力小于弹簧的作用力，弹簧拉动动铁芯向上运动从而推动脱扣器使其脱扣，实现断路器跳闸功能。
2.低压断路器的型号含义及图形符号3.低压断路器跳闸原因分析1）合上闸的时候会立马跳闸，并且此时蓝色按钮也会弹起，说明电路当中有漏电的地方；2）合上闸的时候会立马跳闸，并伴有“砰”的一声，此时蓝色按钮未弹起，说明电路当中有短路的情况；3）合上闸的后过大约八到十分钟才跳闸，此时要用手背去摸一摸开关两侧，若温度非常高，说明开关内部触点接触不良导致的发热，此时需要换新的开关；若温度不高，说明应该是开关过载，电流过大导致的。
4.低压断路器的选择原则1）其额定电压和额定电流应不小于线路的正常工作电压和负载电流。
2）热脱扣器的脱扣整定电流应等于所控负载的额定电流。
3）电磁脱扣器的脱扣整定电流应大于负责正常工作时可能出现的峰值电流。
用于控制电动机的断路器，其值应大于1.5—1.7倍的电动机起动电流。
低压断路器详细介绍
低压断路器详细介绍1.结构和分类低压断路器根据其额定电流和断开能力的不同，可以分为各种类型。
例如，按照国际电工委员会（IEC）标准划分，低压断路器可以分为4种类型，分别是B型、C型、D型和K型断路器。
不同类型的断路器适用于不同的电器设备和工作环境。
2.工作原理低压断路器的工作原理是通过电流传感器和热元件来感知电流的变化，并在达到设定值时产生相应的保护操作。
当电流超过额定值时，电流传感器会感应到过载电流，并向保护单元发送信号。
保护单元会进行判断，如果是过载情况，则只需断开电路即可；如果是短路情况，则需要更快速地切断电路以保护设备和人身安全。
此外，低压断路器还具有热元件的保护功能。
当电流通过断路器时，热元件会受到电流的加热作用，当温度达到一些临界值时，热元件会发生热致动作，导致断路器跳闸。
这种保护机制可以有效地防止电路过载、短路等故障造成的损害。
3.应用领域(1)住宅用电保护：低压断路器可用于住宅电路的过载和短路保护，保证家庭用电的安全使用。
(2)商业建筑用电保护：商业建筑通常有大量的电气设备，低压断路器可以对商业电路进行过载和短路保护，确保设备的正常运行。
(3)工业设备用电保护：工业设备通常具有较高的功率和复杂的电路，低压断路器可对工业设备进行过载和短路保护，防止设备损坏和人员伤害。
(4)交通运输：低压断路器可用于各种交通运输工具的电气系统，如汽车、火车和船舶等，对电路进行过载和短路保护，确保交通工具的安全运行。
总之，低压断路器是一种常用的电器保护设备，具有广泛的应用领域。
通过合理选择和使用断路器，可以保护设备的安全运行，防止电路故障造成的损害。
同时，低压断路器的不断发展和改进，也将为电气系统的安全运行提供更高效、可靠的保障。
低压断路器工作原理
低压断路器工作原理低压断路器是一种常见的电气设备，用于保护电路免受过载和短路等故障的损害。
它的工作原理是通过控制电流的流动，及时切断电路，保护电器设备和人身安全。
本文将从五个方面详细阐述低压断路器的工作原理。
引言概述：低压断路器作为电路保护设备，广泛应用于工业、商业和家庭电气系统。
它的主要功能是在电路发生过载、短路或地故障时切断电流，防止电器设备受损或引发火灾。
了解低压断路器的工作原理，有助于正确使用和维护电气系统。
正文内容：1. 工作原理概述1.1 熔断器的作用1.2 触发机构的作用1.3 切断电路的原理2. 过载保护2.1 过载保护原理2.2 热膨胀元件的作用2.3 过载保护的动作时间3. 短路保护3.1 短路保护原理3.2 磁性触发机构的作用3.3 短路保护的动作时间4. 地故障保护4.1 地故障保护原理4.2 电流互感器的作用4.3 地故障保护的动作时间5. 选择和安装5.1 额定电流和短路容量的选择5.2 安装位置和环境要求5.3 定期检测和维护总结：低压断路器是电气系统中不可或缺的保护设备，它通过控制电流的流动，及时切断电路，保护电器设备和人身安全。
通过本文的介绍，我们了解到低压断路器的工作原理包括熔断器的作用、触发机构的作用以及切断电路的原理。
此外，过载保护、短路保护和地故障保护是低压断路器的主要功能，它们通过不同的原理和触发机构实现电路的保护。
在选择和安装低压断路器时，我们需要考虑额定电流、短路容量、安装位置和环境要求等因素，并定期进行检测和维护，以确保其正常工作。
低压断路器的作用分类及工作原理
低压断路器的作用分类及工作原理
低压断路器是一种用于保护电力系统的电气开关装置，主要用于控制和保护电路中的电气设备不受过电流和过载电流的损坏，并能够切断电路的供电。
它通过对电路进行监测，并在电流异常时及时切断电路供电，以防止电气设备受到损坏。
1.充裕切断能力或不充裕切断能力：根据断路器在正常和异常条件下的切断能力分类，通常切断能力高的断路器适用于正常条件下的操作，切断能力低的断路器适用于异常条件下的操作。
2.用途：根据断路器在电路中的作用划分，可以分为总线、分支和母线断路器等。
3.过载和短路保护类型：根据断路器主要提供的保护类型分类，可以分为过载保护型和过载与短路保护型。
1.电磁原理：低压断路器采用了电磁原理来实现电路的自动切断。
当电路中的电流超过了设定的额定电流值时，会产生一个电磁力，将断路器的触头强制打开，从而切断电路的供电。
2.热原理：低压断路器还通过热原理来实现对电路的保护。
当电路中的电流超过了热电极的额定电流值时，会产生大量的热量，导致热电极的温度升高。
当温度升高到一定程度时，热电极会膨胀，从而将断路器的触头强制打开，切断电路的供电。
3.电气原理：低压断路器还通过电气原理来实现对电路的快速切断。
当电路中的电流出现短路或故障时，会产生电弧。
断路器内部的电弧消失装置会通过电磁力将电弧迅速引开或合上，从而切断电路的供电。
以上是低压断路器的作用、分类及工作原理的一些基本介绍。
低压断路器在电力系统中起着非常重要的作用，能够有效保护电路和电气设备的安全运行。
在实际应用中，还需要根据具体的需求和实际情况选择合适的断路器，以确保电路的正常运行和设备的有效保护。
