机械制图习题册标准答案(同济大学第六版)第七章 机件的常用表达
机械制图 同济大学上海交通大学
6
7
二、向视图
若六个基本视图不能按标准位置配置时，也可以自由配置， 此视图称为向视图。
B B A C A
C
标注：应在视图的上方标注视图的名称，在相应视图 附近用箭头指明投影方向，并注上同样的字母。
8
三、局部视图(没必要画出整个基本视图)
局部视图是将机件的某一部分向基本投影面投射所得的视图。 注意事项： A
62
几个相交的剖切平面 举例 连杆
剖切平面必须平行或 垂直某一基本投影面 垂直面剖切到的结构 按旋转剖的方法绘制
A A A A A
A-A
63
举例
旋转剖按展开画法 时，图名应标注 “X-X展开” 。 举例P42-3,P42-4
64
举例：
A-A
A A
A
举例：现代P42 3-4转
65
7.3 断
一、断面图的概念
42
43
画局部剖视图应注意的问题：
2.波浪线不能与图上的其它图线重合，也不能画在 其延长线上（为独立线）。
错误
错误
正确
正确
44
3. 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
45
46
4.当被剖结构为回转体时，允许将其中心线作局部
剖的分界线。(建议初学不要用)
5.在一个视图中，局部剖的数量不宜过多。
4）相交平面剖切时必须标注，标注方法与阶梯剖相同
61
4）相交平面剖切时必须标注，标注方法与阶梯剖相同 例：相交平面剖 切标注
A－ A
A
A A ☆ 标注方法：三要素（剖切符号、箭头、名称）一般都要标 注，只有当中间没图形隔开时可省箭头。 ☆ 适用范围：当机件的内部结构形状用一个剖切平面剖切不能 表达完全，且机件又具有回转轴时。
机械制图习题集(第版)参考答案
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C 在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图习题集(第6版)参考答案
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图习题集(第6版)参考答案
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图第七章习题答案
细实线画到倒角
未旋入部分按照各 自规定画法来画
按照内螺纹来画， 牙顶圆粗实线圆， 牙底圆3/4细实线圆
38页
第七章 标准件与常用件
7-1螺纹的规定画法与标注
4. 根据下列给定的螺纹要素，标注螺纹代号。
（1）粗牙普通螺纹，公称直径24mm， （2）细牙普通螺纹，公称直径30mm， 螺距3mm，单线，右旋，螺纹公差带： 螺距2mm，单线，右旋，螺纹公差带： 中径、顶径均为6H。 中径5g、大径6g。 M30×2-5g6g （4）梯形螺纹，公称直径32mm，螺 距6mm，双线，右旋。 Tr32×12（P6）
Φ 25
42页
Φ 15
第七章 标准件与常用件
7-4齿轮、弹簧的画法
1.
已知直齿圆柱齿轮模数m=5，齿数z=40，试计算齿轮的分度圆、齿顶 圆和齿根圆的直径。用1：2完成下列两视图，并注尺寸。
44
10 10 Φ 62 Ф 160
Φ 35
38.3
6xФ 25
43页
第七章 标准件与常用件
7-4齿轮、弹簧的画法
2.
已知圆锥齿轮的大端模数m=4，齿数z=52，试计算该齿轮大端的分度 圆、齿顶圆和齿根圆的直径，用1：2完成下面两视图。
45°
43页
第七章 标准件与常用件
7-4齿轮、弹簧的画法
1.
已知一对直齿圆柱齿轮的模数m=4mm，齿宽B=24mm，小齿轮齿数Z1=18， 大齿轮齿数Z2=30，两齿轮的轴孔直径D=20mm，辐板厚度均为8mm，轮毂与 齿宽相同，查表知键槽宽为6mm，深为2.8mm，其余尺寸见立体图。
按规定画法画出下列螺纹紧固件，并注出螺纹的公称直径 和螺栓、螺钉的长度L。
(完整版)机械制图习题集(第6版)参考答案
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图习题集(第6版)参考答案
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
(完整版)机械制图习题集(第6版)参考答案34页后
第34页基本视图、向视图、局部视图和斜视图1、在指定位置作仰视图。
2、在指定位置作出各个向视图。
3、把主视图画成局部视图，并在指定位置画出A向斜视图。
4、在指定位置作局部视图和斜视图。
第35页剖视图的概念与全剖视图1、分析图中的错误画法，在指定位置作正确的剖视图。
2、补全图中漏画的图线，在指定位置吧左视图画成全剖视图。
3、补全图中漏画的图线。
4、在指定位置把主视图画成全剖视图。
5、在指定位置把主视图画成全剖视图。
6、在指定位置把主视图画成全剖视图。
第36页全剖视图1、作A-A剖视图。
2、作A-A剖视图。
3、作C-C的剖视图。
4、作A-A、B-B剖视图。
第37页半剖视图1、把主视图画成半剖视图。
2、把主、俯视图画成半剖视图。
3、把主视图画成半剖视图。
4、把主、左视图画成半剖视图。
●第4小题解析：如果机件的某些内部结构在半剖视图中没有表达清楚，则在表达外部形状的半个视图中应用虚线画出。
本题的左视图即为该种情况。
第38页局部剖视图1、把主视图画成局部剖视图。
2、分析视图中的错误画法，作出正确的视图。
3、把主、俯视图画成局部剖视图。
4、把主、俯视图画成局部剖视图。
第39页用两个平行的或相交的剖切平面剖开物体后，把主视图画成全剖视图。
●解题要点：要标注剖切符号。
1、2、3、4、第40页剖视图综合练习1、在指定位置把主视图和左视图画成半剖视图和全剖视图。
2、在指定位置把主视图和左视图画成全剖视图和半剖视图。
3、用斜剖作A-A剖视图。
4、用展开画法的旋转剖作A-A剖视图。
第38页断面图1、在两个相交剖切平面迹线的延长线上，作移出端面。
2、作B-B、A-A断面。
3、画出指定的断面图（左面键槽深4mm，右面键槽深3.5mm）。
●本题解析：当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制。
第39页根据所给视图，在A3图纸上画出机件所需的剖视图，并标注尺寸。
1、2、第40页3、4、第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
机械制图习题集[第6版]参考题答案
![机械制图习题集[第6版]参考题答案](https://img.taocdn.com/s3/m/1918d9acaaea998fcd220e57.png)
1、作圆柱的正面投影，并补全圆柱表面上的素线AB、曲线BC、圆弧CDE的三面投影。
●利用圆柱的投影特点（积聚性）和其表面取点的方法做题，注意可见性的判断。
2、已知圆柱的轴线的两面投影以及圆柱的正面投影，作出圆柱及其表面上点A和点B的水平投影。
●先用近似法把圆柱的水平投影作出，再利用圆柱形成的特点，采用素线法做题，并注意各点的可见性判断。
及两特殊位置平面互相垂直时，它们
具有积聚性的同面投影互相垂直做题。
4、根据下列诸投影图中直线与平面的相对位置，分别在下面的括号填写“平
行”、“垂直”或“倾斜”。
●利用直线与平面、平面与平面垂直的几何条件以及直线与平面、平面与平面平行的几何条件进行判断。
5、根据铅垂面的水平投影和反映真形的V1面投影，作出它的真面投影。
4该零件表面粗糙度有若不给自己设限则人生中就没有限制你发挥的藩篱哪有人生风为自己留下一的心灵空间不管是潮起潮不管是阴晴圆都可以免去浮无反顾勇往好人生路上的每一步一些时间总会看清一些事些事情总会看清一有时候觉得自己像个神经病打扰了别人
《机械制图》
（第六版）
习题集答案

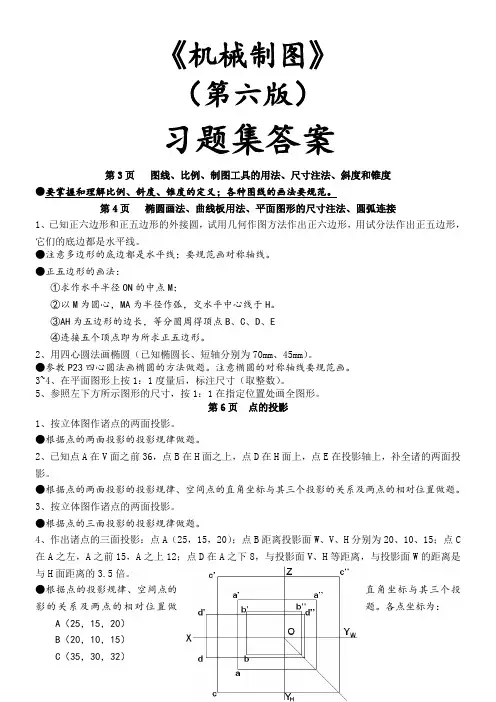

第3页 图线、比例、制图工具的用法、尺寸注法、斜度和锥度
AB、CD是相交线； PQ、MN是相交线；
AB、EF是平行线； PQ、ST是平行线；
CD、EF是交叉线； MN、ST是交叉线；
4、在AB、CD上作对正面投影的重影点E、F和对侧面投影的重影点M、N的三面投影，并表明可见性。
●交叉直线的重影点的判断，可利用重影点的概念、重影点的可见性判断进行做题。
5、分别在图（a）、（b）、（c）中，由点A作直线AB与CD相交，交点B距离H面20。
机械制图习题集（第6版）参考答案
机械制图习题集（第6版）参考答案《机械制图》（第六版）习题集答案第3页图线、⽐例、制图⼯具的⽤法、尺⼨注法、斜度和锥度●要掌握和理解⽐例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板⽤法、平⾯图形的尺⼨注法、圆弧连接1、已知正六边形和正五边形的外接圆，试⽤⼏何作图⽅法作出正六边形，⽤试分法作出正五边形，它们的底边都是⽔平线。
●注意多边形的底边都是⽔平线；要规范画对称轴线。
●正五边形的画法：①求作⽔平半径ON的中点M；②以M为圆⼼，MA为半径作弧，交⽔平中⼼线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、⽤四⼼圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四⼼圆法画椭圆的⽅法做题。
注意椭圆的对称轴线要规范画。
3~4、在平⾯图形上按1：1度量后，标注尺⼨（取整数）。
5、参照左下⽅所⽰图形的尺⼨，按1：1在指定位置处画全图形。
第6页点的投影1、按⽴体图作诸点的两⾯投影。
●根据点的两⾯投影的投影规律做题。
2、已知点A在V⾯之前36，点B在H⾯之上，点D在H⾯上，点E在投影轴上，补全诸的两⾯投影。
●根据点的两⾯投影的投影规律、空间点的直⾓坐标与其三个投影的关系及两点的相对位置做3、按⽴体图作诸点的两⾯投影。
●根据点的三⾯投影的投影规律做题。
4、作出诸点的三⾯投影：点A（25，15，20）；点B距离投影⾯W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影⾯V、H等距离，与投影⾯W的距离是与H⾯距离的3.5倍。
●根据点的投影规律、空间点的直⾓坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照⽴体图作诸点的三⾯投影，并表明可见性。
●根据点的三⾯投影的投影规律做题，利⽤坐标差进⾏可见性的判断。
机械制图习题集(第6版)答案
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图习题集(第6版)参考答案
《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线;要规范画对称轴线。
●正五边形的画法:①求作水平半径ON的中点M;②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm)。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3～4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题.2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影.●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15,20);点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题.各点坐标为:A（25，15,20）B（20,10，15）C(35，30，32)D(42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
(由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
