汽车发动机原理第1章 课后习题答案
汽车发动机原理课后答案 王建昕 帅石金 清华大学出版社
《汽车发动机原理》课后习题答案第一章1-1 图1-2示出了自然吸气与增压四冲程发动机的示功图，请问：（1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？（2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？（3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？（4）造成自然吸气与增压发动机示功图差异的原因是什么？解：由图1-2，(1)自然吸气：动力过程功=面积aczbaW t=W1+W3，正功泵气过程功=面积W2+W3，负功增压：动力过程功=面积aczbaW t=W1，正功泵气过程功=面积brab W t=W2，正功(2)自然吸气：理论泵气功=0实际泵气功=W2+W3，负功泵气损失功W2+W3负功增压：理论泵气功=p k和p b间的矩形面积，正功实际泵气功=W2，正功泵气损失功=阴影面积，负功(3)自然吸气：总指示功＝W1+W3，正功净指示功＝(W1+W3)-(W2+W3)=W1-W2，正功增压：总指示功=W1＋(p b-p k)*Vs ，正功净指示功=W1+W2，正功(4)差异的原因：增压发动机的进气压力高于排气压力，因此泵气过程功为正。
1-2 增压四冲程发动机在中、小负荷工况运转时，有可能出现压气机后进气压力p b小于涡轮前排气压力pk的情况，请画出此时发动机一个循环的p-V图，标出上下止点、进排气门开关和着火时刻的位置，以及理论泵气功和泵气损失功面积，并判断功的正负。
解：p-V图如下图所示：理论泵气功：绿线包围的矩形面积，负功实际泵气功：进排气线包围的面积，负功泵气损失功：两块面积之差，负功1-3假设机械增压与涡轮增压四冲程发动机的动力过程功W t和压气机后压力p b均相同，请问两者的示功图有何异同？二者的泵气过程功有何差异？为什么？解：涡轮增压的理论排气线为p k，机械增压的理论排气线为p0；且涡轮增压的实际排气线位于机械增压实际排气线的上方。
汽车发动机原理课后答案-王建昕-帅石金-清华大学出版社.(DOC)
《汽车发动机原理》课后习题答案第一章1-1 图1-2示出了自然吸气与增压四冲程发动机的示功图，请问：（1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？（2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？（3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？（4）造成自然吸气与增压发动机示功图差异的原因是什么？解：由图1-2，(1)自然吸气：动力过程功=面积aczbaW t=W1+W3，正功泵气过程功=面积W2+W3，负功增压：动力过程功=面积aczbaW t=W1，正功泵气过程功=面积brab W t=W2，正功(2)自然吸气：理论泵气功=0实际泵气功=W2+W3，负功泵气损失功W2+W3负功增压：理论泵气功=p k和p b间的矩形面积，正功实际泵气功=W2，正功泵气损失功=阴影面积，负功(3)自然吸气：总指示功＝W1+W3，正功净指示功＝(W1+W3)-(W2+W3)=W1-W2，正功增压：总指示功=W1＋(p b-p k)*Vs ，正功净指示功=W1+W2，正功(4)差异的原因：增压发动机的进气压力高于排气压力，因此泵气过程功为正。
1-2 增压四冲程发动机在中、小负荷工况运转时，有可能出现压气机后进气压力p b小于涡轮前排气压力pk的情况，请画出此时发动机一个循环的p-V图，标出上下止点、进排气门开关和着火时刻的位置，以及理论泵气功和泵气损失功面积，并判断功的正负。
解：p-V图如下图所示：理论泵气功：绿线包围的矩形面积，负功实际泵气功：进排气线包围的面积，负功泵气损失功：两块面积之差，负功1-3假设机械增压与涡轮增压四冲程发动机的动力过程功W t和压气机后压力p b均相同，请问两者的示功图有何异同？二者的泵气过程功有何差异？为什么？解：涡轮增压的理论排气线为p k，机械增压的理论排气线为p0；且涡轮增压的实际排气线位于机械增压实际排气线的上方。
《汽车发动机原理》参考答案
《汽车发动机原理》参考答案《汽车发动机原理》习题集参考答案第1章发动机的性能一、解释术语1、指示热效率：实际循环指示功与所消耗的燃料热量之比。
2、压缩比：发动机总容积与燃烧室容积之比。
3、燃油消耗率：发动机发出单位功的耗油量。
4、平均有效压力：单位气缸容积发出的有效功。
5、有效燃料消耗率：发动机发出单位有效功的耗油量（或，发动机在1小时内发出1 kW功率所消耗的燃油质量）。
6、升功率：单位气缸容积发出的有效功率。
7、有效扭矩：发动机曲轴输出的扭矩。
8、平均指示压力：单位气缸容积发出的指示功。
9、示功图：因为P-V图上曲线所包围的面积表示工质完成一个循环所做的有用功，故P-V图被称为示功图。
二、选择题1、A，2、B，3、D，4、C，5、B，6、C，7、C，8、B，9、D，10、D，11、B，12、B，13、B，14、A，15、D，16、D，17、B。
三、填空题1、示功图。
2、多变。
3、压缩冲程；膨胀。
4、指示功。
5、工作容积。
6、升功率。
7、比质量。
四、判断题1、T，2、F。
五、简答题1、解释发动机的指示指标和有效指标的联系和区别。
答：区别：指示指标是以工质对活塞做功为基础的性能指标，是用来评价其内部循环完善性，反映气缸内工质对活塞的做功情况；而有效指标是以发动机曲轴端输出功为基础的性能指标，是用来评价发动机整机性能的指标。
联系：指示指标是有效指标的基础，指示指标好，有效指标不一定好，但指示指标差，有效指标肯定差，指示指标不能综合反映发动机的整机性能，而有效指标不能准确指示发动机内部过程的完善程度。
2、什么是发动机的机械损失？它由哪些损失组成？答：发动机曲轴输出的功或功率小于其气缸内气体膨胀所做出的功或功率，两者之差称为发动机的机械损失。
发动机的机械损失主要由摩擦损失、附件驱动损失、泵气损失等组成。
3、发动机的指示指标有何作用？答：发动机指示指标用于评价其内部循环完善性，反映气缸内工质对活塞的做功情况。
汽车发动机原理课后答案
第一章1简述发动机的实际工作循环过程。
答:2画出四冲程发动机实际循环的示功图，它与理论示功图有什么不同？说明指示功的概念和意义。
理论循环中假设工质比热容是定值，而实际气体随温度等因素影响会变大，而且实际循环中还存在泄露损失.换气损失燃烧损失等，这些损失的存在，会导致实际循环放热率低于理论循环。
指示功时指气缸完成一个工作循环所得到的有用功Wi,指示功Wi反映了发动机气缸在一个工作循环中所获得的有用功的数量。
4什么是发动机的指示指标？主要有哪些？答：以工质对活塞所作之功为计算基准的指标称为指示性能指标。
它主要有：指示功和平均指示压力.指示功率.指示热效率和指示燃油消耗率。
5什么是发动机的有效指标？主要有哪些？答:以曲轴输出功为计算基准的指标称为有效性能指标。
主要有：1）发动机动力性指标，包括有效功和有效功率.有效转矩.平均有效压力.转速n和活塞平均速度；2）发动机经济性指标，包括有效热效率.有效燃油消耗率；3）发动机强化指标，包括升功率PL.比质量me。
强化系数PmeCm.第二章1为什么发动机进气门迟后关闭.排气门提前开启？提前与迟后的角度与哪些因素有关/答：进气门迟后关闭是为了充分利用高速气流的动能，从而实现在下止点后继续充气，增加进气量。
排气门提前开启是由于配气惯性力的限制，若在活塞到下止点时才打开排气门，则在排气门开启的初期，开度极小，废弃不能通畅流出，缸压力来不及下降，在活塞向上回行时形成较大的反压力，增加排气行程所消耗的功。
在发动机高速运转时，同样的自由排气时间所相当的曲轴转角增大，为使气缸废气及时排出，应加大排气提前角。
2四冲程发动机换气过程包括哪几个阶段，这几个阶段时如何界定的？答：1）自由排气阶段：从排气门打开到气缸压力接近于排气管压力的这个时期。
强制排气阶段：废气是由活塞上行强制推出的这个时期。
进气过程：进气门开启到关闭这段时期。
气门重叠和燃烧室扫气：由于排气门迟后关闭和进气门提前开启，所以进.排气门同时打开这段时期。

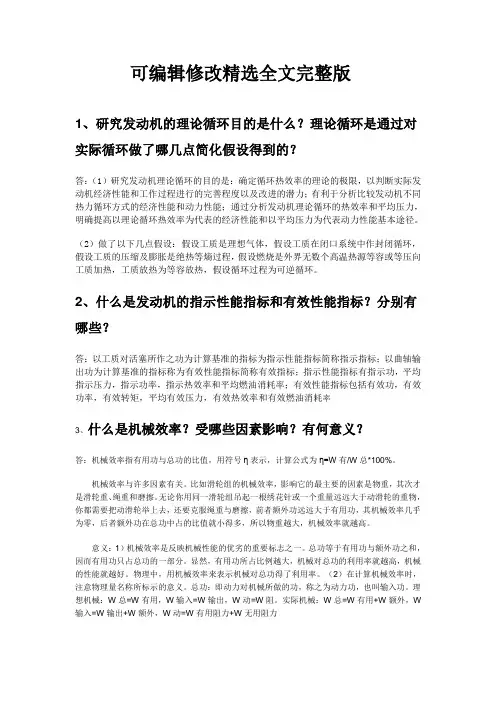

汽车发动机原理第一章答案精选全文完整版
可编辑修改精选全文完整版1、研究发动机的理论循环目的是什么？理论循环是通过对实际循环做了哪几点简化假设得到的？答：（1）研究发动机理论循环的目的是：确定循环热效率的理论的极限，以判断实际发动机经济性能和工作过程进行的完善程度以及改进的潜力；有利于分析比较发动机不同热力循环方式的经济性能和动力性能；通过分析发动机理论循环的热效率和平均压力，明确提高以理论循环热效率为代表的经济性能和以平均压力为代表动力性能基本途径。
（2）做了以下几点假设：假设工质是理想气体，假设工质在闭口系统中作封闭循环，假设工质的压缩及膨胀是绝热等熵过程，假设燃烧是外界无数个高温热源等容或等压向工质加热，工质放热为等容放热，假设循环过程为可逆循环。
2、什么是发动机的指示性能指标和有效性能指标？分别有哪些？答：以工质对活塞所作之功为计算基准的指标为指示性能指标简称指示指标；以曲轴输出功为计算基准的指标称为有效性能指标简称有效指标；指示性能指标有指示功，平均指示压力，指示功率，指示热效率和平均燃油消耗率；有效性能指标包括有效功，有效功率，有效转矩，平均有效压力，有效热效率和有效燃油消耗率3、什么是机械效率？受哪些因素影响？有何意义？答：机械效率指有用功与总功的比值，用符号η表示，计算公式为η=W有/W总*100%。
机械效率与许多因素有关。
比如滑轮组的机械效率，影响它的最主要的因素是物重，其次才是滑轮重、绳重和磨擦。
无论你用同一滑轮组吊起一根绣花针或一个重量远远大于动滑轮的重物，你都需要把动滑轮举上去，还要克服绳重与磨擦，前者额外功远远大于有用功，其机械效率几乎为零，后者额外功在总功中占的比值就小得多，所以物重越大，机械效率就越高。
意义：1）机械效率是反映机械性能的优劣的重要标志之一。
总功等于有用功与额外功之和，因而有用功只占总功的一部分。
显然，有用功所占比例越大，机械对总功的利用率就越高，机械的性能就越好。
物理中，用机械效率来表示机械对总功得了利用率。
习题第一章答案
《汽车发动机原理》作业题库第一章1-1 为什么发动机性能指标有指示指标与有效指标的分别？两种指标各在什么场合使用？为什么一般不把净指示功作为常用的指示功指标？解：指示指标：不受循环过程中机械摩擦、附件消耗以及进排气和扫气流动损失的影响，直接反应缸内热功转换进行的好坏，因而在内燃机工作过程分析中广泛应用；有效指标：被用来直接评定发动机实际工作性能的优劣，因而在发动机生成和试验研究中广泛应用。
因为净指示功难以直接测算得出，所以一般不把净指示功作为常用的指示功指标。
1-2 发动机的动力、经济性能在生产使用中主要用哪几个指标来表示？如果要进行不同机型性能的对比，应该使用何种动力、经济性能指标？解：动力性：功率、扭矩、速度；经济性：有效效率、燃油消耗率、润滑油消耗率。
不同机型对比常用：有效平均压力、升功率和b e 。
1-3 为什么发动机原理把有效平均压力p me 当作一个极为重要的性能指标？ 解：因为p me 与整机的功率、扭矩和功都成正比，又是可比指标，是表示动力性能的最具代表指标。
1-4 试推导以有效平均压力p me 表示的有效输出功率P e 和有效转矩T tq 的计算公式（标出各参数的量纲）；比较同为动力性指标的P e 和T tq 有何区别；分析在发动机结构参数不变的前提下提高输出功率P e 的途径。
解：30s me e inV p P τ=和310s me tq iV p T πτ-=⨯，其中：p me 量纲为MPa ，P e 量纲为kW ，T tq 量纲为N.m 。
提高输出功率P e 的途径：提高转速，增大平均有效压力（增压，提高效率等）。
1-5 一台4缸四冲程火花点火发动机（缸径D ＝80mm ，冲程s ＝76.5mm ）节气门全开时在台架上的测量结果如下：发动机转速n =5900 r/min ；有效转矩T tq =107.1 N·m ；指示平均压力p mi =1.19 MPa 。
汽车发动机原理课后答案 王建昕 帅石金 清华大学出版社分解
《汽车发动机原理》课后习题答案第一章1-1 图1-2示出了自然吸气与增压四冲程发动机的示功图，请问：（1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？（2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？（3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？（4）造成自然吸气与增压发动机示功图差异的原因是什么？解：由图1-2，(1)自然吸气：动力过程功=面积aczbaW t=W1+W3，正功泵气过程功=面积W2+W3，负功增压：动力过程功=面积aczbaW t=W1，正功泵气过程功=面积brab W t=W2，正功(2)自然吸气：理论泵气功=0实际泵气功=W2+W3，负功泵气损失功W2+W3负功增压：理论泵气功=p k和p b间的矩形面积，正功实际泵气功=W2，正功泵气损失功=阴影面积，负功(3)自然吸气：总指示功＝W1+W3，正功净指示功＝(W1+W3)-(W2+W3)=W1-W2，正功增压：总指示功=W1＋(p b-p k)*Vs ，正功净指示功=W1+W2，正功(4)差异的原因：增压发动机的进气压力高于排气压力，因此泵气过程功为正。
1-2 增压四冲程发动机在中、小负荷工况运转时，有可能出现压气机后进气压力p b小于涡轮前排气压力pk的情况，请画出此时发动机一个循环的p-V图，标出上下止点、进排气门开关和着火时刻的位置，以及理论泵气功和泵气损失功面积，并判断功的正负。
解：p-V图如下图所示：理论泵气功：绿线包围的矩形面积，负功实际泵气功：进排气线包围的面积，负功泵气损失功：两块面积之差，负功1-3假设机械增压与涡轮增压四冲程发动机的动力过程功W t和压气机后压力p b均相同，请问两者的示功图有何异同？二者的泵气过程功有何差异？为什么？解：涡轮增压的理论排气线为p k，机械增压的理论排气线为p0；且涡轮增压的实际排气线位于机械增压实际排气线的上方。
汽车发动机原理课后简答题答案
第一章1.内燃机动力性能和经济性能指标为什么要分为指示指标和有效指标两大类？表示动力性能的指标有哪些？它们的物理意义是什么？它们之间的关系是什么？表示经济性能的指标有哪些？它们的物理意义是什么？它们之间的关系是什么？答：指示指标是以工质对活塞所做的功为基础的，它不考虑动力输出过程中机械摩擦和附件消耗等外来因的影响，可以直接反映由燃烧到热工转换的工作循环进行的好坏：有效指标是以曲轴对外输出的功率为基础，代表了发动机整机的性能。
表示动力性能的指标：平均指示压力p mi是发动机单位气缸工作容积的指示功平均指示功率P i发动机单位时间所做的指示功，P i=p mi V s in30τ平均有效压力p me发动机单位气缸工作容积输出的有效功有效功率P e发动机指示功率减去机械损失功率对外输出的功率，P e=P i−P m有效扭矩发动机工作时，由功率输出轴输出的扭矩转速n和活塞平均速度C m：提高发动机转速，即增加单位时间内做工的次数，从而使发动机体积小、重量轻和功率增加。
转速增加活塞平均速度也增加，他们之间的关系：C m=Sn30表示经济性能的指标：指示热效率ηi是实际循环指示功与所消耗的燃料热量之比。
指示燃油消耗率b i单位指示功的耗油量，与指示热效率之间的关系：b i=3.6×106ηi×Hμ有效热效率ηe发动机有效功与所消耗燃料热量的比值有效燃油消耗率b e与P e的关系：b e=BP e ×106，与ηe的关系ηe=3.6×106b e×Hμ2.怎样求取发动机的指示功率、有效功率、平均指示压力和平均有效压力？指示功率P i=p mi V s in30τb i=BP i×106 P i=P e+P m有效功率P e=P i−P m P e=T tq n9550P e=p me V s in30τb e=BP e×106平均指示压力p mi=W iV s P i=p mi V s in30τ平均有效压力p me=30P eτV s in p me=0.1047T tqτiV s×30×10−33.机械效率的定义是什么？机械效率是有效功率和指示功率的比值，ηm=P eP i =p mep mi=1−P mP i=1−p mmp mi4.压缩比的定义是什么？压缩比等于气缸总容积与燃烧室容积的比值。
现代汽车发动机原理习题参考标准答案
现代汽车发动机原理习题参考标准答案————————————————————————————————作者：————————————————————————————————日期：23第一章习题 参考答案一、名词解释1.理论循环：将发动机的实际循环进行若干简化，使其既近似于所讨论的实际循环，而又简化了实际循环变化纷繁的物理、化学过程，从而提出一种便于作定量分析的假想循环。
2.示功图：记录相对于不同活塞位置或不同曲轴转角时气缸内工质压力的变化，有Vp -示功图或ϕ-p 示功图两种。
示功图是研究实际循环的依据，一般是由专门示功器在发动机运转条件下直接测出。
3.指示指标：指示指标是以工质对活塞做功为基础的性能指标，主要是衡量发动机工作过程的好坏。
4.有效指标：有效指标是以发动机输出轴上所得到的功率为基础的性能指标。
主要是考虑到发动机自身所消耗的机械能，用来综合评价发动机整机性能的。
5.指示热效率：是实际循环指示功与所消耗的燃料热量之比值。
6.有效热效率：是实际循环有效功与所消耗的燃料热量之比值。
7.升功率：在标定工况下，发动机单位气缸工作容积所发出的有效功率。
8.比质量：发动机的净质量m 与它所发出的额定功率e P 之比。
9.发动机强化系数：发动机平均有效压力me p 与活塞平均速度m v 的乘积称为强化系数，是评价发动机强化程度的指标。
10.机械效率：机械效率是有效功率与指示功率的比值。
是为了比较各种不同的发动机机械损失所占比例的大小，引入机械效率的概念。
11.发动机热平衡：发动机的热平衡，就是给出燃料的总发热量转换为有效功和其他各项热损失的分配比例。
从这些热量分配中，可以了解到热损失的情况，以作为判断发动机零件的热负荷和设计冷却系统的依据，并为改善发动机的性能指标指明了方向。
二、填空题1．示功2. 提高率3. 工质的影响 换气损失 传热损失 时间损失 燃烧损失 （涡流和节流损失、泄漏损失）4. 实际5. 发动机输出轴上所得到的6. 实际循环指示7. 实际循环有效48．9550/n T P tq e9．平均有效压力me p 活塞平均速度m v10．下降11. 可靠润滑12. 有效功 其他各项热损失三、思考题1．什么是发动机的理论循环？什么是发动机的实际循环？答题要点发动机的理论循环是将发动机的实际循环进行若干简化，使其既近似于所讨论的实际循环，而又简化了实际循环变化纷繁的物理、化学过程，从而提出一种便于作定量分析的假想循环。
汽车发动机原理试题及答案.
汽车发动机原理试题及答案.第一篇：汽车发动机原理试题及答案.选择题: 1.曲轴后端的回油螺纹的旋向应该是(与曲轴转动方向相反2.四冲程发动机曲轴,当其转速为3000r/min时,则同一气缸的进气门,在一分钟时间内开闭的次数应该是(1500次3.四冲程六缸发动机。
各同名凸轮的相对夹角应当是(120度4.获最低耗油率的混合气体成分应是(α=1.05-1.155.柱塞式喷油泵的柱塞在向上运动的全行程中,真正供油的行程是(有效行程6.旋进喷油器端部的调压螺钉,喷油器喷油开启压力(升高7.装置喷油泵联轴器,除可弥补主从动轴之间的同轴度外还可以改变喷油泵的(每循环喷油量8.以下燃烧室中属于分开式燃烧室的是(涡流室燃烧式填空题: 1.柴油机燃烧室按结构分为统一燃烧室和分隔式燃烧室两类2.喷油泵供油量的调节机构有齿杆式油量调节机构和钢球式油量调节机构两种3.在怠速和小负荷工况时化油器提供的混合气必须教浓过量空气系数为0.7-0.94.闭式喷油器主要由孔式喷油器和轴式喷油器两种5.曲轴的支撑方式可分为全支承轴和非全支承轴两种6.排气消声器的作用是降低从排气管排出废气的能量。
以消除废气中的火焰和火星和减少噪声7.配气机构的组成包括气门组和气门传动组两部份8.曲柄连杆机构工作中受力有气体作用力运动质量惯性力离心力和摩擦力 9.凸轮传动方式有齿轮传动链传动齿形带传动三种10.柴油机混合气的燃烧过程可分为四个阶段备然期速燃期缓燃期后燃期名词解释: 发动机排量:多缸发动机各气缸工作容积的总和,称为发动机工作容积或发动机排量配气相位:配气相位就是进排气门的实际开闭时刻,通常用相对于上下点曲拐位置的曲轴转角的环形图来表示。
这种图形称为配气相位图。
过量空气系数: 发动机转速特性:发动机转速特性系指发动机的功率,转矩和燃油消耗率三者随曲轴转速变化的规律压缩比:压缩前气缸中气体的最大容积与压缩后的最小体积之比称为压缩比简答题: 1.柴油机燃烧室有哪几种结构形式? 答:可分为两大类:统一式燃烧室和分隔式燃烧室统一式燃烧室有分为ω形燃烧室和球形燃烧室分隔式燃烧室有分为涡流式燃烧室和预燃式燃烧室2.柴油机为什么要装调速器? 答:柴油机经常在怠速的工况下工作此时供入气缸的燃油量很少,发动机的动力仅用以克服发动机本身内部各机构运转阻力,而这阻力测随发动机转速升高而增加,这时,主要问题在于发动机能否保持最低转速稳定运转而不熄火。
汽车发动机原理课后答案
第一章 １．１、试说明轮胎滚动阻力的定义、产生机理和作用形式？ 答：１）定义：汽车在水平道路上等速行驶时受到的道路在行驶方向上的分力 称为滚动阻力。 ２）产生机理：由于轮胎内部摩擦产生弹性轮胎在硬支撑路面上行驶时加载 变形曲线和卸载变形曲线不重合会有能量损失，即弹性物质的迟滞损失。这 种迟滞损失表现为一种阻力偶。
co
m
U amax 194.8km / h
Fxb1max Ft
Ttq ig i0t r
Fxb1max 6597.36 N
由于不记滚动阻力与空气阻力，即 F f 、 Fw 0
T tq i g i 0 t r
Gi m
当 TQ M eMax 140 N M 代入有：
将 (
Fz1 min 6180.27 N 此时：
课
du ) max 代入上试有 dt
将出现打滑现象，
ww
w.
＜２＞ 调整：
要使发动机扭矩能否充分发挥，则： 应使：
4
da
课
后 答
w.
n n 2 n 3 n 4 Tq 19.13 259.27( ) 165.44( ) 40.874( ) 3.8445( ) 1000 1000 1000 1000
案 网
co
m
1 1.798 3.598 1 0.218 * 3.09 2 * 5.832 * 0.85 3800 3800 0.367 2 0.367 2
答：汽车的动力性指汽车在良好路面上直线行驶时，由纵向外力决定的所能达到 的平均行驶速度。
汽车的动力性有三个指标：１）最高车速 ２）加速时间 ３）最大爬坡度
答：依据（原则） ：常先从保证汽车预期的最高车速来初步选择发动机应有的功 率。 〔从动力性角度出发〕 这些动力性指标： u max , i, t j
汽车发动机原理课后答案解析王建昕帅石金清华大学出版社
《汽车发动机原理》课后习题答案第一章1-1 图1-2示出了自然吸气与增压四冲程发动机的示功图，请问：（1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？（2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？（3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？（4）造成自然吸气与增压发动机示功图差异的原因是什么？解：由图1-2，(1)自然吸气：动力过程功=面积aczbaW t=W1+W3，正功泵气过程功=面积 W2+W3，负功增压：动力过程功=面积aczbaW t=W1，正功泵气过程功=面积brab W t=W2，正功(2)自然吸气：理论泵气功=0实际泵气功=W2+W3，负功泵气损失功W2+W3负功增压：理论泵气功=p k和p b间的矩形面积，正功实际泵气功=W2，正功泵气损失功=阴影面积，负功(3)自然吸气：总指示功＝W1+W3，正功净指示功＝(W1+W3)-(W2+W3)=W1-W2，正功增压：总指示功=W1＋(p b-p k)*Vs ，正功净指示功=W1+W2，正功(4)差异的原因：增压发动机的进气压力高于排气压力，因此泵气过程功为正。
1-2 增压四冲程发动机在中、小负荷工况运转时，有可能出现压气机后进气压力p b小于涡轮前排气压力pk的情况，请画出此时发动机一个循环的p-V图，标出上下止点、进排气门开关和着火时刻的位置，以及理论泵气功和泵气损失功面积，并判断功的正负。
解：p-V图如下图所示：理论泵气功：绿线包围的矩形面积，负功实际泵气功：进排气线包围的面积，负功泵气损失功：两块面积之差，负功1-3假设机械增压与涡轮增压四冲程发动机的动力过程功W t和压气机后压力p b均相同，请问两者的示功图有何异同？二者的泵气过程功有何差异？为什么？解：涡轮增压的理论排气线为p k，机械增压的理论排气线为p0；且涡轮增压的实际排气线位于机械增压实际排气线的上方。
汽车发动机原理课后习题答案
第一章发动机的性能1.简述发动机的实际工作循环过程。
1）进气过程：为了使发动机连续运转，必须不断吸入新鲜工质，即是进气过程。
此时进气门开启，排气门关闭，活塞由上止点向下止点移动。
2）压缩过程：此时进排气门关闭，活塞由下止点向上止点移动，缸内工质受到压缩、温度。
压力不断上升，工质受压缩的程度用压缩比表示。
3）燃烧过程：期间进排气门关闭，活塞在上止点前后。
作用是将燃料的化学能转化为热能，使工质的压力和温度升高，燃烧放热多，靠近上止点，热效率越高。
4)膨胀过程：此时，进排气门均关闭，高温高压的工质推动活塞，由上止点向下至点移动而膨胀做功，气体的压力、温度也随之迅速下降。
5）排气过程：当膨胀过程接近终了时，排气门打开，废气开始靠自身压力自由排气，膨胀过程结束时，活塞由下止点返回上止点，将气缸内废气移除。
3.提高发动机实际工作循环热效率的基本途径是什么？可采取哪些基本措施？提高实际循环热效率的基本途径是：减小工质传热损失、燃烧损失、换气损失、不完全燃烧损失、工质流动损失、工质泄漏损失。
提高工质的绝热指数κ。
可采取的基本措施是：⑴减小燃烧室面积，缩短后燃期能减小传热损失。
⑵. 采用最佳的点火提前角和供油提前角能减小提前燃烧损失或后燃损失。
⑶采用多气门、最佳配气相位和最优的进排气系统能减小换气损失。
⑷加强燃烧室气流运动，改善混合气均匀性，优化混合气浓度能减少不完全燃烧损失。
⑸优化燃烧室结构减少缸内流动损失。
⑹采用合理的配缸间隙，提高各密封面的密封性减少工质泄漏损失。
4.什么是发动机的指示指标？主要有哪些？答：以工质对活塞所作之功为计算基准的指标称为指示性能指标。
它主要有：指示功和平均指示压力.指示功率.指示热效率和指示燃油消耗率。
5.什么是发动机的有效指标？主要有哪些？答:以曲轴输出功为计算基准的指标称为有效性能指标。
主要有：1）发动机动力性指标，包括有效功和有效功率.有效转矩.平均有效压力.转速n和活塞平均速度；2）发动机经济性指标，包括有效热效率.有效燃油消耗率；3）发动机强化指标，包括升功率PL.比质量me。
汽车发动机原理课后答案-清华大学出版社
《汽车发动机原理》课后习题答案第一章1-1 图1-2示出了自然吸气与增压四冲程发动机的示功图，请问：（1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？（2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？（3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？（4）造成自然吸气与增压发动机示功图差异的原因是什么？解：由图1-2，(1)自然吸气：动力过程功=面积aczbaW t=W1+W3，正功泵气过程功=面积W2+W3，负功增压：动力过程功=面积aczbaW t=W1，正功泵气过程功=面积brab W t=W2，正功(2)自然吸气：理论泵气功=0实际泵气功=W2+W3，负功泵气损失功W2+W3负功增压：理论泵气功=p k和p b间的矩形面积，正功实际泵气功=W2，正功泵气损失功=阴影面积，负功(3)自然吸气：总指示功＝W1+W3，正功净指示功＝(W1+W3)-(W2+W3)=W1-W2，正功增压：总指示功=W1＋(p b-p k)*Vs ，正功净指示功=W1+W2，正功(4)差异的原因：增压发动机的进气压力高于排气压力，因此泵气过程功为正。
1-2 增压四冲程发动机在中、小负荷工况运转时，有可能出现压气机后进气压力p b小于涡轮前排气压力pk的情况，请画出此时发动机一个循环的p-V图，标出上下止点、进排气门开关和着火时刻的位置，以及理论泵气功和泵气损失功面积，并判断功的正负。
解：p-V图如下图所示：理论泵气功：绿线包围的矩形面积，负功实际泵气功：进排气线包围的面积，负功泵气损失功：两块面积之差，负功1-3假设机械增压与涡轮增压四冲程发动机的动力过程功W t和压气机后压力p b均相同，请问两者的示功图有何异同？二者的泵气过程功有何差异？为什么？解：涡轮增压的理论排气线为p k，机械增压的理论排气线为p0；且涡轮增压的实际排气线位于机械增压实际排气线的上方。
现代汽车发动机原理第1 2 6章习题 参考答案
第一章习题 参考答案一、名词解释1.理论循环：将发动机的实际循环进行若干简化，使其既近似于所讨论的实际循环，而又简化了实际循环变化纷繁的物理、化学过程，从而提出一种便于作定量分析的假想循环。
2.示功图：记录相对于不同活塞位臵或不同曲轴转角时气缸内工质压力的变化，有Vp -示功图或ϕ-p 示功图两种。
示功图是研究实际循环的依据，一般是由专门示功器在发动机运转条件下直接测出。
3.指示指标：指示指标是以工质对活塞做功为基础的性能指标，主要是衡量发动机工作过程的好坏。
4.有效指标：有效指标是以发动机输出轴上所得到的功率为基础的性能指标。
主要是考虑到发动机自身所消耗的机械能，用来综合评价发动机整机性能的。
5.指示热效率：是实际循环指示功与所消耗的燃料热量之比值。
6.有效热效率：是实际循环有效功与所消耗的燃料热量之比值。
7.升功率：在标定工况下，发动机单位气缸工作容积所发出的有效功率。
8.比质量：发动机的净质量m 与它所发出的额定功率e P 之比。
9.发动机强化系数：发动机平均有效压力me p 与活塞平均速度m v 的乘积称为强化系数，是评价发动机强化程度的指标。
10.机械效率：机械效率是有效功率与指示功率的比值。
是为了比较各种不同的发动机机械损失所占比例的大小，引入机械效率的概念。
11.发动机热平衡：发动机的热平衡，就是给出燃料的总发热量转换为有效功和其他各项热损失的分配比例。
从这些热量分配中，可以了解到热损失的情况，以作为判断发动机零件的热负荷和设计冷却系统的依据，并为改善发动机的性能指标指明了方向。
二、填空题 1．示功 2. 提高率3. 工质的影响 换气损失 传热损失 时间损失 燃烧损失 （涡流和节流损失、泄漏损失） 4. 实际5. 发动机输出轴上所得到的6. 实际循环指示7. 实际循环有效8．9550/n T P tq e =9．平均有效压力me p 活塞平均速度m v 10．下降 11. 可靠润滑12. 有效功 其他各项热损失 三、思考题1．什么是发动机的理论循环？什么是发动机的实际循环？ 答题要点发动机的理论循环是将发动机的实际循环进行若干简化，使其既近似于所讨论的实际 循环，而又简化了实际循环变化纷繁的物理、化学过程，从而提出一种便于作定量分析的假想循环。
汽车发动机原理课后答案 王建昕 帅石金 清华大学出版社
《汽车发动机原理》课后习题答案第一章1-1 图1-2示出了自然吸气与增压四冲程发动机的示功图，请问：（1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？（2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？（3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？（4）造成自然吸气与增压发动机示功图差异的原因是什么？解：由图1-2，(1)自然吸气：动力过程功=面积aczbaW t=W1+W3，正功泵气过程功=面积W2+W3，负功增压：动力过程功=面积aczbaW t=W1，正功泵气过程功=面积brab W t=W2，正功(2)自然吸气：理论泵气功=0实际泵气功=W2+W3，负功泵气损失功W2+W3负功增压：理论泵气功=p k和p b间的矩形面积，正功实际泵气功=W2，正功泵气损失功=阴影面积，负功(3)自然吸气：总指示功＝W1+W3，正功净指示功＝(W1+W3)-(W2+W3)=W1-W2，正功增压：总指示功=W1＋(p b-p k)*Vs ，正功净指示功=W1+W2，正功(4)差异的原因：增压发动机的进气压力高于排气压力，因此泵气过程功为正。
1-2 增压四冲程发动机在中、小负荷工况运转时，有可能出现压气机后进气压力p b小于涡轮前排气压力pk的情况，请画出此时发动机一个循环的p-V图，标出上下止点、进排气门开关和着火时刻的位置，以及理论泵气功和泵气损失功面积，并判断功的正负。
解：p-V图如下图所示：理论泵气功：绿线包围的矩形面积，负功实际泵气功：进排气线包围的面积，负功泵气损失功：两块面积之差，负功1-3假设机械增压与涡轮增压四冲程发动机的动力过程功W t和压气机后压力p b均相同，请问两者的示功图有何异同？二者的泵气过程功有何差异？为什么？解：涡轮增压的理论排气线为p k，机械增压的理论排气线为p0；且涡轮增压的实际排气线位于机械增压实际排气线的上方。
汽车发动机原理课后习题答案
汽车发动机原理课后习题答案一、选择题1.D四冲程发动机是指每个汽缸在工作循环中需要四个活塞上下运动完成排气、进气、压缩、爆炸四个过程。
2.A美国的能源政策提高了最低油品燃烧效率，因此需要汽油更耐高温，更好的粘稠性和防腐蚀性能，生产出了高质量的合成油。
3.B柴油机油泵是无论高速还是低速都必须保证压力不变的。
低速转动时油量较大，高速时油量较少，因此要保证高低速行程的压力一致，就必须要使用离心泵。
4.C火花塞和点火线圈是点火系统中的重要组成部分。
5.A初期润滑也称摩擦学洗车，是指在使用中，两个金属表面在不断地摩擦过程中，通过润滑油的作用，降低金属表面之间的摩擦系数，减少磨损，保护金属表面。
6.D火花塞是将点火高压电流引入燃烧室并使混合气早于预定时间点起火燃烧的重要零件。
7.B汽油机缸体和缸盖的材料是铝合金，这样做的好处是可以减轻自重，降低工作温度，增强散热效果，提高发动机的耐久性等。
8.C可调齿轮是指发动机中直径较小的几个齿轮，用来传递燃油泵、油泵等部件的动力。
9.D柴油机在冷启动状态下，因为冷却液温度偏低，发动机不利于正常工作。
所以在发动机启动前需要进行预热。
10.B制动器是将车速转换为热量散发并消耗的部件。
制动器通过静电持续壳体来将摩擦部位间的就辙产生摩擦力，从而实现制动的效果。
二、填空题11.火花塞点火线圈12.爆发高压油气混合物，增大燃烧面积，增强燃烧强度，从而提高发动机的功率。
13.抽氣压缩静止爆发14.直列（R型）水平（H型） V型15.柴油机进气柴油机压缩汽油机压缩不需要16.概率润滑混合润滑强制润滑17.行星齿轮减速器、可调减速器18.合成油19.发动机排放，柴油机噪音问题20.润滑油摩擦抵抗金属间直接接触面积三、简答题21.汽车发动机的工作原理是：燃烧燃料产生的高压气体推动活塞上下运动形成动力，带动转轮旋转，从而输出功率。
在汽车发动机中，各个部件依次协调，完成燃油燃烧转化成有效能源，推动车轮运行的过程。
汽车发动机原理课后答案王建昕帅石金清华大学出版社
汽车发动机原理课后答案王建昕帅石金清华大学出版社《汽车发动机原理》课后习题答案第一章1-1图1-2示出了自然吸气与增压四冲程发动机的示功图，请问：（1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？（2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？（3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？（4）造成自然吸气与增压发动机示功图差异的原因是什么？解：由图1-2，(1)自然吸气：动力过程功=面积aczbaWt=W1+W3，正功泵气过程功=面积W2+W3，负功增压：动力过程功=面积aczbaWt=W1，正功泵气过程功=面积brabWt=W2，正功(2)自然吸气：理论泵气功=0实际泵气功=W2+W3，负功泵气损失功W2+W3负功增压：理论泵气功=pk和pb间的矩形面积，正功实际泵气功=W2，正功泵气损失功=阴影面积，负功(3)自然吸气：总指示功＝W1+W3，正功净指示功＝(W1+W3)-(W2+W3)=W1-W2，正功增压：总指示功=W1＋(pb-pk)某V，正功净指示功=W1+W2，正功(4)差异的原因：增压发动机的进气压力高于排气压力，因此泵气过程功为正。
1-2增压四冲程发动机在中、小负荷工况运转时，有可能出现压气机后进气压力pb小于涡轮前排气压力pk的情况，请画出此时发动机一个循环的p-V图，标出上下止点、进排气门开关和着火时刻的位置，以及理论泵气功和泵气损失功面积，并判断功的正负。
解：p-V图如下图所示：理论泵气功：绿线包围的矩形面积，负功实际泵气功：进排气线包围的面积，负功泵气损失功：两块面积之差，负功1-3假设机械增压与涡轮增压四冲程发动机的动力过程功Wt和压气机后压力pb均相同，请问两者的示功图有何异同？二者的泵气过程功有何差异？为什么？解：涡轮增压的理论排气线为pk，机械增压的理论排气线为p0；且涡轮增压的实际排气线位于机械增压实际排气线的上方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章复习思考题1. 研究理论循环的目的是什么？理论循环与实际循环相比，主要作了哪些简化？答：目的：1）用简单的公式来阐明发动机工作过程中各基本热力参数间的关系，以明确提高以理论循环热效率为代表的经济性和以循环平均压力为代表的动力性。
2）确定循环热效率的理论极限，以判断实际发动机工作过程的经济性和循环进行的完善程度以及改进潜力。
3）有利于分析比较发动机各种热力循环方式的经济性和动力性。
简化：l）假设工质是理想气体，其物理常数与标准状态下的空气物理常数相同。
2）假设工质是在闭口系统中作封闭循环。
3）假设工质的压缩及膨胀是绝热等熵过程。
4）假设燃烧是外界无数个高温热源定容或定压向工质加热。
工质放热为定容放热。
2. 在p-V图上表示出三种理论循环，并在不同条件下进行循环热效率的比较。
答：图中，a-c为绝热压缩，c-z为等容或等压加热，z-b为绝热膨胀，b-a为等容放热。
习惯上的处理方式为，汽油机混合气燃烧迅速，近似为定容加热循环；高增压和低速大型柴油机，由于受燃烧最高压力的限制，大部分燃料在上止点以后燃烧，燃烧时气缸压力变化不显著，所以近似为定压加热循环；高速柴油机介于两者之间，其燃烧过程视为定容、定压加热的组合，近似为混合加热循环。
3. 试分析影响循环热效率、循环平均压力的主要因素。
答：循环热效率：1. 压缩比εc 、2. 等熵指数k3、压力升高比λp4、初始膨胀比ρ0。
循环平均压力：pt随进气终点压力pde、压缩比εc、压力升高比λp、初始膨胀比ρ0、等熵指数k和循环热效率的增加而增加；在混合加热循环中，如果循环加热量Q1不变，增加ρ0即减少λp，定压加热部分增加，而定容加热部分 下降，因而pt也降低。
减少，t4. 简述发动机的实际工作循环过程，并画出四冲程发动机实际循环的示功图。
答：1）进气过程：为了使发动机连续运转，必须不断吸入新鲜工质，即是进气过程。
此时进气门开启，排气门关闭，活塞由上止点向下止点移动。
2）压缩过程：此时进排气门关闭，活塞由下止点向上止点移动，缸内工质受到压缩、温度。
压力不断上升，工质受压缩的程度用压缩比表示。
3）燃烧过程：期间进排气门关闭，活塞在上止点前后。
作用是将燃料的化学能转化为热能，使工质的压力和温度升高，燃烧放热多，靠近上止点，热效率越高。
4)膨胀过程：此时，进排气门均关闭，高温高压的工质推动活塞，由上止点向下至点移动而膨胀做功，气体的压力、温度也随之迅速下降。
（5）排气过程：当膨胀过程接近终了时，排气门打开，废气开始靠自身压力自由排气，膨胀过程结束时，活塞由下止点返回上止点，将气缸内废气移除。
5. 压缩多变指数和膨胀多变指数是如何确定的，它们的变化规律如何？答：1）实际的近似计算中，常用一个不变的、平均的多变指数n1来取而代之，只要以这个指数n1计算而得的多变过程，其始点a和终点c的工质状态与实际压缩过程的初、终状态相符即可。
n1称为平均压缩多变指数；n1主要受工质与缸壁间的热交换及工质泄漏情况的影响。
当发动机转速提高时，因热交换的时间缩短，向缸壁的传热量及气缸泄露量减少，所以n1增大。
当负荷（即阻力矩变化而引起发动机油门的增减）增加、采用空气冷却以及气缸直径较大时，气缸温度增高及相应的传热量和泄漏量减少，n1增大。
而当泄漏量增加或气缸温度降低时，n1减小。
2）在计算中常用一个不变的平均膨胀多变指数n2来取而代之，只要以这个指数n2计算的多变过程，其始点z与终点b的状态与实际膨胀过程始、终点状态相同即可。
n2主要取决于补燃的多少、工质与缸壁间的热交换及漏气情况。
当转速增加，补燃增多，传热和漏气的时间缩短时，n2减小；混合气形成与燃烧不好，补燃增加，n2减小；当缸壁、活塞环磨损量大，漏气增加以及气缸直径小，相对散热表面积加大，工质传出热量增加时，n2增大。
6. 说明指示功和平均指示压力的概念和意义。
答：指示功是指气缸内完成一个工作循环所得到的有用功W i，指示功W i 反映了发动机气缸在一个工作循环中所获得的有用功的大小，它除了和循环中热功转换的有效程度有关外，还和气缸容积的大小有关；假如以一个假想的、大小不变的压力p mi作用在活塞上，使活塞移动一个行程，其所做的功等于循环的指示功，则此假想的压力即为平均指示压力，平均指示压力是从实际循环的角度评价发动机气缸工作容积利用率的一个参数。
p mi越高，同样大小的气缸容积可以发出更大的指示功，气缸工作容积的利用程度越佳。
平均指示压力是衡量发动机实际循环动力性能的一个很重要的指标。
7. 什么是发动机的指示指标？主要有哪些？答：以工质对活塞所作之功为计算基准的指标称为指示性能指标。
它主要有：指示功和平均指示压力.指示功率.指示热效率和指示燃油消耗率。
8. 什么是发动机的有效指标？主要有哪些？答：以曲轴输出功为计算基准的指标称为有效性能指标。
主要有：1）发动机动力性指标，包括有效功和有效功率.有效转矩.平均有效压力.转速n 和活塞平均速度；2）发动机经济性指标，包括有效热效率.有效燃油消耗率；3）发动机强化指标，包括升功率PL.比质量me 。
强化系数PmeCm.9. 平均有效压力和升功率都是评定发动机动力性能的指标，它们有何区别？答：平均有效压力p me （MPa ）是发动机单位气缸工作容积输出的有效功。
与平均指示压力相似，平均有效压力可看作是一个假想的、平均不变的压力作用在活塞顶上，使活塞移动一个行程所做的功等于每循环所做的有效功。
p me 反映了发动机单位气缸工作容积输出转矩的大小。
p me 值大，也说明单位气缸工作容积对外输出的功多，做功能力强。
升功率P L （kW ／L ）是发动机每升工作容积所发出的有效功率。
升功率P L 是从发动机有效功率的角度对其气缸工作容积的利用率作出的总评价，它与p me 和n 的乘积成正比。
P L 值越大，发动机的强化程度越高，发出一定有效功率的发动机尺寸越小。
10. 功率相同时，汽油机与柴油机相比，尺寸和重量哪个大，为什么？答：柴油机重，虽然汽油机相比柴油机零件多，但汽油机的零件大多设计的小巧而且材料都比较轻。
汽油机是靠火花塞点火的，柴油机是压缩点火，那么他就要借助外力，也就是要靠一个质量比较重的飞轮，这样它能借助飞轮的惯性来完成，吸气，压缩，排气这三个冲程。
汽油机是靠火花塞点火的，那么他也就不需要靠一个大质量的飞轮来维持惯性。
11. 发动机的机械损失主要由哪些部分组成？答：摩擦损失，驱动各种附件损失，带动机械增压器损失，泵气损失12. 什么是机械效率？它有什么意义？答：机械效率是有效功率与指示功率的比值。
影响因素：①转速和活塞平均速度②负荷③润滑油温度和冷却水温度，意义：比较机械损失所占比例的大小。
13. 如何测定机械损失？每种方法的特点是什么？答：通过发动机试验测定，常用方法有示功图法、倒拖法、灭缸法、油耗线法。
倒拖法适用于汽油机。
14. 为什么随着转速的升高，机械效率会降低？答：机械效率ηm 是有效功率和指示功率的比值。
发动机指示功率（kW ）（每秒所做指示功）为ττ30260in V p i n W P s i m i i ==指示功率与发动机转速成正比，与机械效率成反比。
转速越高，指示功率越高，从而机械效率越低。
15. 分析发动机实际循环的各种损失及在p-V图上的位置。
答：下图给出四冲程非增压发动机实际循环与理论循环的比较。
其差别由以下几项损失引起。
1. 实际工质的影响实际工质影响引起的损失如图1-21中W k所示。
这些影响使得发动机实际循环的指示热效率比理论循环热效率低。
2. 换气损失为了使循环重复进行，必须更换工质，由此而消耗的功称为换气损失，如图1-21中W r所示。
其中，因工质流动时需要克服进、排气系统阻力所消耗的功，称为泵气损失，如图1-21a中曲线rab’r所包围的面积。
因排气门在下止点前提前开启而产生的损失，如图1-21中面积W所示。
3. 燃烧损失1）非瞬时燃烧损失和补燃损失。
实际循环中燃料燃烧需要一定的时间，所以喷油或点火在上止点前，并且燃烧还会延续到膨胀行程，由此形成非瞬时燃烧损失和补燃损失，如图中1-21W z所示。
2）不完全燃烧损失。
3）吸热损失。
4. 传热损失实际循环中，气缸壁（包括气缸套、气缸盖、活塞、活塞环、气门、喷油器等）和工质间自始至终存在着热交换，使压缩、膨胀线均脱离理论循环的绝热压缩、膨胀线，从而造成损失，如图1-21中W b所示。
5．缸内流动损失指压缩及燃烧、膨胀过程中，由于缸内气流（涡流与紊流）所形成的损失。
其表现为，在压缩过程中，多消耗压缩功；在燃烧膨胀过程中，一部分能量用于克服气流阻力，使作用于活塞上作功的压力减小。
16. 研究发动机热平衡有何意义？改善有效能量利用的途径是什么？答：发动机的热平衡，就是给出燃料的总发热量转换为有效功和其他各项热损失的分配比例。
从这些热量分配中，可以了解到热损失的情况，以作为判断发动机零件的热负荷和设计冷却系统的依据，并为改善发动机的性能指标指明了方向。
17. 已知一四冲程柴油机，缸数为6，单缸气缸工作容积为2L，燃料热值为44100kJ/kg，计算当转速为1500r/min，机械效率为0.8，有效功率为88.5kW，耗油量为20.3kg/h时的指示功率、有效转矩、平均指示和有效压力、指示和有效热效率、指示和有效燃料消耗率。
18. 要设计一台六缸四冲程高速柴油机，设平均指示压力为0.85MPa，平均机械损失压力为0.15MPa，希望在2000r/min时能发出的功率为73.5kW。
为将活塞平均速度控制在8m/s，缸径行程比取多大合适？为使缸径行程比为1：1.2，缸径与行程取多大？解：（1）平均有效压力Pme=Pmi-Pmm=0.85-0.15=0.7Mpa气缸工作容积：Vs=30t*Pe/（Pme*i*n）*10^6=1575000（mm^3）活塞行程：s=30Cm/n*1000=120（mm）气缸直径：D=[4*Vs/（π*s）]^1/2=129（mm）（2）s/D=1.2气缸直径：D=[4Vs/（1.2*π）]^1/3=119(mm)活塞行程：s=1.2D=143（mm）。
