ISE教程
ISE开发环境使用指南[FPGA开发教程
ISE开发环境使用指南简介ISE（Integrated Software Environment）是Xilinx公司开发的一套FPGA设计软件工具。
本文档将为您介绍如何使用ISE开发环境进行FPGA开发，包括环境的安装、基本操作和常见问题解决方法。
环境安装1.在Xilinx官网上下载最新版本的ISE软件。
2.双击安装文件，按照向导指示完成安装过程。
3.完成安装后，打开ISE软件，进行必要的设置和配置。
基本操作创建工程1.打开ISE软件，选择“File” -> “New Project”。
2.在弹出的对话框中输入工程名称和路径，选择FPGA型号等相关参数，点击“Next”。
3.添加源文件和约束文件，点击“Next”。
4.点击“Finish”完成工程创建。
编译工程1.在ISE软件中选择“Project” -> “Run Implementation”进行工程编译。
2.检查编译过程中是否有错误，根据提示进行修正。
下载到FPGA1.将FPGA与电脑连接，选择“Tools” -> “iMPACT”打开下载工具。
2.配置下载参数，选择对应的FPGA型号和文件路径。
3.点击“Program”开始下载程序到FPGA。
常见问题解决方法编译错误•检查代码中是否有语法错误或逻辑问题。
•检查约束文件是否设置正确。
下载失败•检查FPGA与电脑的连接是否正常。
•检查下载工具配置是否正确。
总结通过本文档的介绍，您应该对如何使用ISE开发环境进行FPGA开发有了一定了解。
希望您在实际操作中能够顺利完成项目的开发和调试。
如果遇到任何问题，可以参考本文档中提供的常见问题解决方法或参考Xilinx官方文档进行进一步学习和搜索。
ISE教程
光盘放进DVD光驱，等待其自动运行（如果没有自动运行，直接执行光盘目录下的Setup.exe文件程序即可），会弹出图4-1所示的欢迎界面，点击“Next”进入下一页。
图4-1 ISE安装过程的欢迎界面2．接着进入注册码获取、输入对话框，如图4-2所示。
注册码可以通过网站、邮件和传真方式申请注册码。
如果已有注册码，输入后单击“Next”按键后继续。
图4-2 ISE9.1安装程序的注册码输入界面购买了正版软件后，最常用的方法就是通过网站注册获取安装所需的注册码。
首先在Xilinx的官方主页上建立自己的帐号，然后点击图4-1中的“Website”按键，登陆帐号，输入CD盒上的产品序列号（序号的格式为：3个字符+9个数字），会自动生成16位的注册码，直接记录下来即可，同时Xilinx网站会将注册码的详细信息发送到帐号所对应的邮箱中。
3．下一个对话框是Xilinx软件的授权声明对话框，选中“I accept the terms of this software license”，单击“Next”后进入安装路径选择界面，如图4-3所示。
单击“Browse”按键后选择自定义安装路径，单击“Next”按键继续图4-3 ISE软件安装路径选择对话框4．接下来的几个对话框分别是选择安装组件选择，如图4-4所示，用户需要选择自己使用的芯片所对应的模块，这样才能在开发中使用这些模块。
在计算机硬盘资源不紧张的情况下，通常选择“Select All”。
图4-4 ISE安装组件选择界面评论[支持者: 0 人，反对者: 0 人，中立者: 0 人] 查看评论信息2008-11-26 20:53:00第3楼小大个性首页| QQ5．随后进入设置环境变量页面，保持默认即可。
如果环境变量设置错误，则安装后不能正常启动ISE。
选择默认选项，安装完成后的环境变量，其值为安装路径。
最后进入安装确认对话框，单击Install按钮，即可按照用户的设置自动安装ISE，如图4-5所示图4-5 ISE安装进程示意图6．安装完成后，会在桌面以及程序菜单中添加Project Navigator的快捷方式。
ISE10.1使用教程简介

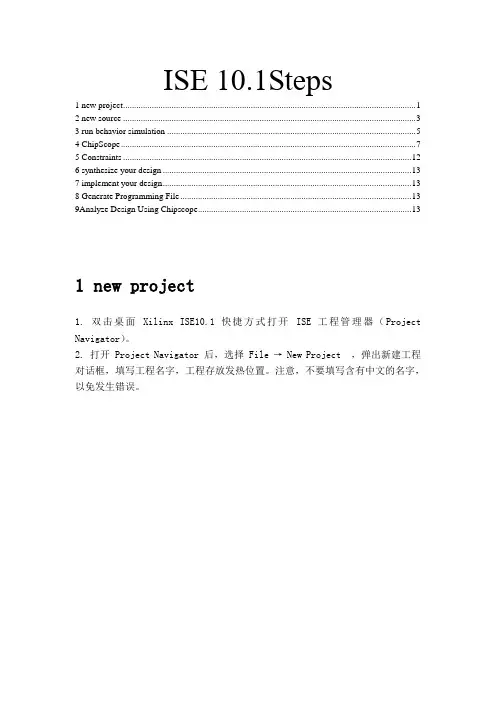

ISE 10.1Steps1 new project (1)2 new source (3)3 run behavior simulation (5)4 ChipScope (7)5 Constraints (12)6 synthesize your design (13)7 implement your design (13)8 Generate Programming File (13)9Analyze Design Using Chipscope (13)1 new project1. 双击桌面Xilinx ISE10.1 快捷方式打开ISE 工程管理器（Project Navigator）。
2. 打开 Project Navigator 后，选择File → New Project ，弹出新建工程对话框，填写工程名字，工程存放发热位置。
注意，不要填写含有中文的名字，以免发生错误。
3.点击 Next 按钮，弹出器件特性对话框。
Device Family选择“Virtex2P”，Device选“XC2VP30 ，Package选择ff896，Speed选 -7”，其他选择如下图所示。
其中这些选择由按FPGA开发板的型号来决定的。
然后点击NEXT，继续单击Next 按钮，然后单击Finish按钮完成对工程的建立和基本设置。
2 new source1在工程的Source for下在的空白处单击右键选择New Source菜单2然后在弹出的对话框中选择Verilog Module，并且在右边的File name中输入你的模块名称，然后单击Next按钮。
2.这是一个设置输入输出端口的对话框，可以设置，也可以不设置。
一般选择不设置，直接点击NEXT，最后单击Finish按钮完成成对Verilog Module模块资源的添加。
3.双击Source for下面的.v文件（本实验双击counter.v）进入源代码编辑框中，并在里面编写Verilog源程序，然后点击保存按钮。
ISE使用教程(修改稿)
点击project菜单的New Source
设计输入
• 要完成这个计数器模块，可以在ISE自动生成的代 码框架基础上通过自己编写代码完成，也可使用 ISE的语言模板（ISE Language Template）工具 来完成。 • 选择Edit－＞Language Template或者通过点击工 具栏中最右端的灯泡按钮 来打开语言模板。 在语言模版（Language Template ）窗口中，有 很多Xilinx提供的参考代码片断，找到需要的 counter代码片断。
功能仿真
• 首先在 Project Navigator 中创建一个 testbench 波形源 文件该文件将在 HDL Bencher 中进行修改 • 1. 在工程项窗口Project Window的源文件中选中计数器 (counter.vhd) • 2. 选择 Project -> New Source • 3. 在新的对话框中选择新文件类型为 Test Bench Waveform， 键入文件名为counter_tbw • 5. 点击 Next • 6. 点击 Next • 7. 点击 Finish • 此时HDL Bencher 程序自动启动并等候你输入所需的时 序需求
语言模版工具界面截图
设计输入
从 VHDL 综合模板中选择 计数器模板(Counter Template) 并把它拖动或粘 贴到源程序 counter.vhd 的 begin 和 end 之间
粘贴修改后的
Counter.vhd
设计输入
保存counter.vhd即 完成了设计输入
1.将输入好的 VHDL保存
1.选中
2.双击 编写完成后保存
自动布局布线
1.选中
2.双击
ISE学习教程

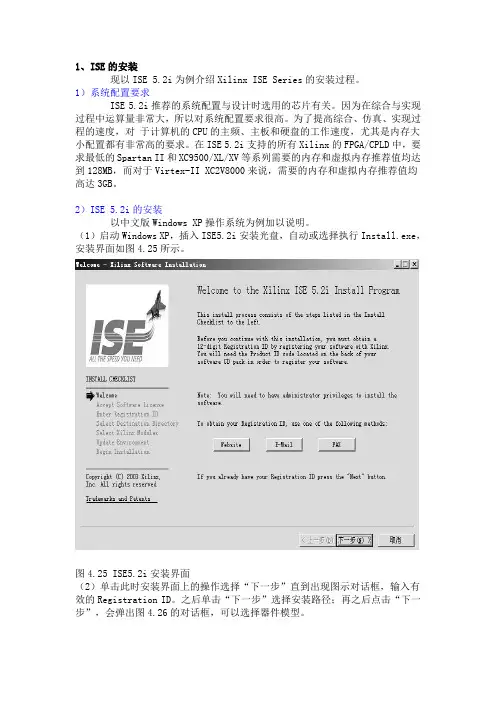

1、ISE的安装现以ISE 5.2i为例介绍Xilinx ISE Series的安装过程。
1）系统配置要求ISE 5.2i推荐的系统配置与设计时选用的芯片有关。
因为在综合与实现过程中运算量非常大，所以对系统配置要求很高。
为了提高综合、仿真、实现过程的速度，对于计算机的CPU的主频、主板和硬盘的工作速度，尤其是内存大小配置都有非常高的要求。
在ISE 5.2i支持的所有Xilinx的FPGA/CPLD中，要求最低的Spartan II和XC9500/XL/XV等系列需要的内存和虚拟内存推荐值均达到128MB，而对于Virtex-II XC2V8000来说，需要的内存和虚拟内存推荐值均高达3GB。
2）ISE 5.2i的安装以中文版Windows XP操作系统为例加以说明。
（1）启动Windows XP，插入ISE5.2i安装光盘，自动或选择执行Install.exe，安装界面如图4.25所示。
图4.25 ISE5.2i安装界面（2）单击此时安装界面上的操作选择“下一步”直到出现图示对话框，输入有效的Registration ID。
之后单击“下一步”选择安装路径；再之后点击“下一步”，会弹出图4.26的对话框，可以选择器件模型。
图4.26 器件模型选择对话框（3）点击“下一步”，如图4.27所示，可以选择器件种类。
图4.27 器件种类选择对话框通过以上步骤后，可根据具体情况来选择，继续“下一步”即可完成安装。
安装完成后，环境变量应作如下描述：若操作系统是Windows NT/2000/XP，选择开始－>控制面板－>系统－>选项－>系统－>高级－>环境变量，在环境变量中加入：变量名：Xilinx变量值：C：Xilinx（即安装路径）具体设置如图4.28所示。
图4.28 环境变量设置操作图3）安装第三方软件在PC上安装完ISE之后，还需要安装第三方仿真软件，如ModelSim等。
ISE软件使用说明(两篇)
引言：概述：ISE软件是由Xilinx公司开发的一款集成电路设计工具，使用该软件可以进行数字电路设计、仿真、验证以及实现等多个阶段的工作。
在设计阶段，ISE软件提供了丰富的组件库和设计工具，方便用户进行电路原理图的绘制和逻辑设计。
在验证阶段，ISE软件可以进行功能仿真和时序仿真，以确保设计的正确性和稳定性。
在实现阶段，ISE软件提供了先进的布局与布线工具，能够将设计转化为实际的电路板。
正文内容：1.安装与启动1.1ISE软件安装包1.2安装ISE软件1.3启动ISE软件2.项目管理2.1创建新项目2.2导入已有项目2.3添加设计文件2.4设定项目属性2.5保存和备份项目3.设计流程3.1电路原理图设计3.1.1组件选择3.1.2连接元件3.1.3设置元件属性3.2逻辑设计3.2.1设计约束3.2.2逻辑优化3.2.3时序约束3.3约束文件编辑3.3.1约束规则3.3.2约束语法3.3.3约束检查3.4时序仿真3.4.1创建仿真波形3.4.2设定初始状态3.4.3运行仿真3.5功能仿真3.5.1设置输入信号3.5.2运行仿真3.5.3分析仿真结果4.仿真与验证4.1时序分析4.1.1设定时钟4.1.2时序路径分析4.1.3时序优化4.2时序约束验证4.2.1满足约束4.2.2修复时序错误4.3灵敏度分析4.3.1设定输入敏感性4.3.2分析敏感性4.4逻辑分析4.4.1切换敏感性4.4.2分析逻辑状态5.布局与布线5.1物理约束5.1.1面积约束5.1.2信号完整性约束5.1.3电源与接地约束5.2布局5.2.1网表导入5.2.2管理物理资源5.2.3进行布局布线5.3时序优化5.3.1满足时序约束5.3.2缩短信号传输路径5.3.3优化时钟分配5.4布线5.4.1管理布线资源5.4.2进行布线5.4.3路由与优化5.5设计规约检查5.5.1检查布局布线规约5.5.2修复设计规约错误总结：引言概述：ISE软件是一款功能强大的集成开发环境工具，广泛应用于数字电路设计和实现。
ISE教程
第十一章VHDL的FPGA实现能够完成逻辑综合的EDA工具很多。
在此，我们基于实验室使用比较广泛的ISE 软件介绍综合流程，参见图11.1，基于ISE的FPGA设计一般分为九步：·电路功能设计·VHDL的RTL源程序输入·功能仿真（功能不正确，则修改设计）·综合（产生网表）·综合后仿真（综合后电路的门级仿真不通过，则需修改源程序）·实现与布局布线·时序仿真与验证（整体的时序分析（后仿）通不过，则需要重新布线）·板级仿真与验证（主要应用于高速电路设计）·芯片编程与调试（产生FPGA目标文件，下载烧写FPGA）图11.1 FPGA设计流程在仿真模型中完全可以用VHDL来描述一项设计的时序特性，但在综合中，这些时序行为（如惯性或传输延迟）的描述都会被VHDL综合器忽略，而此设计的实际时序行为仅依赖于目标器件的物理结构和映射方式。
因此，若将设计模型从一个目标器件移植到另一个目标器件时，那些依赖于正确的延迟特性才能正常工作的VHDL模型，将不可能得到期望的综合结果和时序仿真效果。
仿真模型可以描述一些无限制的条件（如无穷循环或无范围限制的整型数），硬件却不能提供这些条件。
在某些情况下，如无穷循环或循环次数不确定的情况下，综合工具会产生错误并退出。
在其他的情况下，如无范围的整数，VHDL综合器会假设一个默认的表示方式，如以32bit二进制数表示无范围的整数。
尽管这是可综合的，但却无法生成所期望的电路。
11.2 VHDL的FPGA逻辑综合以下将以第七章例7.15交通信号灯监测电路的程序为例来说明如何对VHDL程序进行综合。
具体步骤如下：1.启动ISE如图11.2所示，在windows操作系统的开始菜单中启动Xilinx ISE Design Suite 10.1中的ISE主窗口，之后如图11.3。
图11.2 启动ISE 10.1图11.3 ISE 10.1 主窗口2.创建一个新的项目ISE 10.1主窗口打开后，选择创建一个新的项目，一般分为以下七步：(1) 单击【File】 【New Project …】命令，如图11.4.1，出现图11.4.2所示的【Create New Project】对话框。
ISE使用指南中
ISE使用指南中ISE（Integrated Software Environment）是一种软件开发工具，帮助开发人员编写和调试程序。
它提供了许多功能，使开发过程更加高效和容易。
本文将介绍ISE的基本使用指南，帮助初学者了解如何使用这个强大的工具。
安装ISE开始一个新项目在安装完成后，您可以打开ISE并开始一个新项目。
在“文件”菜单中选择“新建项目”，然后按照向导的指示操作。
在新项目设置过程中，您需要输入项目名称、目标设备、工作目录等信息。
确保所有信息都输入正确，然后点击“完成”按钮。
编写代码进行综合完成代码编写后，您需要进行综合。
综合是将高级代码转换为门级网表或其他低级描述的过程。
在ISE中，您可以通过选择“综合”选项来进行综合。
确保设置正确，然后点击“运行综合”按钮。
实现与映像调试一旦设计映像到目标设备，您可以进行调试。
在ISE中，您可以使用仿真器来模拟设计行为，并找出错误。
您还可以使用调试工具来分析信号波形、查看寄存器状态等。
确保所有功能都按照预期工作。
优化性能最后，您可以优化设计的性能。
在ISE中，您可以使用不同的优化技术来减少延迟、面积等。
通过调整参数和设置，您可以使设计更加高效和稳定。
确保优化后的设计满足性能要求。
总结在本文中，我们介绍了ISE的基本使用指南。
通过正确安装软件、开始一个新项目、编写代码、进行综合实现、调试和优化性能，您可以利用ISE开发高质量的程序。
希望这些信息对您有所帮助，祝您在使用ISE中取得成功！。
Xilinx_ISE简单教程
23
下面窗口选JTAG， 下面窗口选JTAG，点Finish JTAG
24
配置窗口中选BIT下载文件， 配置窗口中选BIT下载文件，点Open, BIT下载文件 关掉第三方存储下载文件窗口
25
点左边的下载标志，单击鼠标右键， 点左边的下载标志，单击鼠标右键， 运行Program Program， 运行Program，
18
观看显示波形
19
管脚适配
Sources for 设置为 设置为Synthesis..，选中要适配的文件。双击处理窗 ，选中要适配的文件。 文件， 的Assign Package Pins，该操作会提示生成一个 ，该操作会提示生成一个.ucf文件，选是 文件
20
按下图在LOC位置把管脚分配好，并保存 位置把管脚分配好， 按下图在 位置把管脚分配好
ISE简单教程 ISE简单教程
1
§1.4 软件使用—ISE9.1 软件使用—
新建项目工程 新建设计文件 设计编译改错 设计仿真测试 设计文件下载—— 设计文件下载 适配、编程、 适配、编程、下载
2
设计一个模16计数器 设计一个模16计数器 16
要求： 要求： 1、系统输入时钟 、系统输入时钟48MHZ 2、系统输出 、系统输出1HZ信号，用LED指示灯显示； 信号， 指示灯显示； 信号 指示灯显示 3、系统输出模 数据，用4个LED指示灯显示； 、系统输出模16数据 数据， 指示灯显示； 个 指示灯显示 4、系统下载配表管脚： 、系统下载配表管脚： CLK：T8 ： 四个LED1-4：C10、A10、B10、A9 模16四个 四个 ： 、 、 、 1HZ信号 信号LED: B8 信号
3
1、启动软件
启动program/xilinx Navigator到下图界面 启动program/xilinx ise 9.1/project Navigator到下图界面
ISE软件使用说明
ISE软件使用说明ISE（Integrated Software Environment）软件是由赛灵思公司（Xilinx Inc.）开发的一款用于设计和开发数字电路的软件工具。
该软件提供了一个集成的环境，用于设计、模拟和验证数字电路。
本文将介绍ISE软件的安装和基本使用方法，以帮助用户快速上手。
一、安装ISE软件2.根据安装程序的提示，选择安装的目标文件夹和所需的组件。
3.等待安装程序完成安装。
二、打开ISE软件打开ISE软件后，会出现一个欢迎界面，用户可以选择新建项目、打开已有项目或者直接进入ISE工具链。
三、创建新项目1. 点击“New Project”按钮，进入新项目设置页面。
2.输入项目的名称和路径，选择项目类型和芯片系列。
3. 点击“Next”按钮，进入项目配置页面。
4.在此页面中，用户可以添加需要使用的源文件、约束文件和IP核等。
5. 点击“Next”按钮，进入总结页面。
6. 点击“Finish”按钮，完成项目创建。
四、设计源文件在ISE软件中，用户可以使用HDL（硬件描述语言）进行设计源文件的编写。
ISE软件支持的HDL语言有VHDL和Verilog。
1. 在项目视图中，右键点击“Source”文件夹，选择“New Source”。
2.在弹出的对话框中，选择源文件类型和语言。
3. 输入文件的名称和路径，点击“Finish”按钮。
五、添加约束文件约束文件用于定义电路的时序、引脚映射等信息，以确保电路的正常工作。
1. 在项目视图中，右键点击“Constraints”文件夹，选择“New Source”。
2.在弹出的对话框中，选择约束文件类型。
3. 输入文件的名称和路径，点击“Finish”按钮。
六、综合与实现在进行综合和实现之前，需要根据设计需求进行一些设置和配置。
1. 在项目视图中，右键点击项目名称，选择“Properties”。
2.在弹出的对话框中，选择“SYNTHESIS”或“IMPLEMENTATION”选项卡。
ise14.4安装教程csdn
ise14.4安装教程csdn1. 首先，确保你已经下载了ISE 14.4的安装文件。
你可以在Xilinx官网上注册并获得一个账号，然后从该网站上下载ISE 14.4的安装文件。
2. 打开安装文件，运行安装程序。
程序会提示你选择安装类型，选择"ISE Design Suite System Edition"以及你希望安装的组件。
3. 在接下来的安装过程中，你需要同意软件的许可协议并选择安装路径。
你可以选择默认路径或者自定义路径。
4. 安装程序会开始解压和安装文件。
这个过程可能需要一些时间，所以请耐心等待。
5. 安装完成后，你可以在系统中找到ISE的安装目录。
默认情况下，它会安装在"C:\Xilinx\14.4"下。
6. 打开ISE安装目录，找到"settings64.bat"文件并运行它。
这样可以设置环境变量，使得你可以在命令行中使用ISE工具。
7. 接下来，你需要激活ISE许可证。
启动ISE Design Suite，并选择"Manage License"。
点击"Obtain a License"，然后选择"Manage License"。
8. 在弹出的窗口中，点击"Get Free ISE WebPACK License"。
在弹出的网页中，点击"Generate Node-Locked License"。
9. 填写你的个人信息，并选择"Download License"。
一个许可证文件将被下载到你的计算机上。
10. 回到ISE安装界面，点击"Load License"，并选择刚才下载的许可证文件。
11. 至此，ISE 14.4已经成功安装并激活。
你可以打开ISE来开始使用它。
ISE入门级教程
1.启动ISE，出现以下对话框，点击OK。
出现ISE的主界面，在这里进行操作。
2.新建工程首先新建一个工程，如下图所示：File--New Project.以mux21为例，填写Project Name，并建立路径（默认路径即可），Top_Level Source Type 选择HDL（默认）。
点击Next。
下面要选择器件类型，大家可以观察一下板子的核心芯片，是XC9572XL，44个管脚，速度等级10，按以下选择器件，Family：XC9500XL CPLDS。
Device：XC9572XL。
Package：PC44。
Speed：-10。
选择好器件之后，点击Next,然后直接点击Next—Next—Finish。
3.新建文件（如果文件已经存在，则直接进行第4步添加文件）当我们建立了一个新的工程之后，下面就该编写V erilog文件了，如下图：File—New，然后选择Text File，点击OK。
在右边空白区域中编写代码，编写完毕之后，点击保存,默认路径即可。
4.向所建立工程中添加文件V erilog代码已经有了，但是还没有添加到工程中，下一步就是将文件添加到所建工程当中。
如下图，右击xc9572xl-10PC44，选择Add Source，点击要添加的文件，打开，在出现的对话框选择OK。
5.绑定管脚加入文件之后就可以进行绑定管脚了，如下图，先用鼠标点击左上侧红色框中的mux21.v，然后点开左下侧的User Constraints，右击Assign Package Pins，选择run，出现对话框，选择“yes”。
出现绑管脚的界面如下图，根据板子上的按键（输入）或者LED/数码管（输出）来填写下图左侧的红色区域（Loc）。
大家可以观察一下，当填完一个管脚后，点击其他地方，右侧芯片图上对应管脚会变成蓝色，表示该管脚已经被使用。
绑完管脚关闭即可。
6.综合、翻译到这一步，V erilog文件已经有了，管脚也已经绑定了，下面需要对它进行综合、翻译等操作，并检查有无错误。
ISE使用指南下
ISE使用指南下ISE（Integrated Software Environment，综合软件环境）是一种基于计算机软件的工具，用于辅助设计、开发和部署各种应用程序。
它提供了一个集成的开发环境，可以帮助开发者提高开发效率、降低开发成本，并提供高质量的应用程序。
2.创建新项目：在开始使用ISE之前，您需要创建一个新项目来组织您的开发工作。
在ISE中，您可以选择创建一个全新的项目，或者导入一个已有的项目。
创建新项目时，您需要选择项目的类型（如Web应用程序、桌面应用程序或移动应用程序）以及项目的目录结构。
4.调试代码：在开发应用程序时，您经常需要调试代码以查找并修复错误。
ISE提供了一个强大的调试器，可以帮助您进行代码调试。
您可以设置断点、单步调试代码，并查看变量的值和堆栈跟踪信息。
5.构建和部署应用程序：当您完成了代码的编写和调试，您可以使用ISE将应用程序构建成可执行文件或部署包。
ISE提供了多种构建工具和选项，您可以选择适合您项目的选项。
一旦构建完成，您可以将应用程序部署到目标设备上进行测试和使用。
6.管理代码库：在开发过程中，您可能需要使用代码版本控制系统来管理您的代码库。
ISE集成了一些常用的代码版本控制系统，如Git和SVN，可以帮助您轻松地管理和协作开发代码。
7.性能优化：在开发和部署应用程序时，您可能会遇到性能问题。
ISE提供了一些性能优化工具和分析器，可以帮助您分析和改进应用程序的性能。
您可以使用这些工具来查找性能瓶颈和优化热点，并采取相应的措施来提高应用程序的性能。
8.文档和帮助：ISE提供了丰富的文档和帮助资源，可以帮助您更好地了解和使用ISE。
您可以访问ISE的官方网站或查看ISE内置的帮助文档，以获得详细的使用说明和示例代码。
总之，ISE是一个非常强大和灵活的开发工具，可以帮助开发者更高效地开发各种类型的应用程序。
通过使用ISE，您可以提高开发效率、降低开发成本，并提供高质量的应用程序。
ise的使用流程
ise的使用流程1. 简介ise是一款功能强大的集成电路设计软件，可以提供全面的工程设计解决方案。
以下是ise的使用流程。
2. 下载与安装•访问ise官方网站。
•在网站上找到并点击下载按钮。
•根据操作系统选择合适的版本进行下载。
•下载完成后，双击安装程序进行安装。
•按照安装向导的提示进行安装。
3. 打开ise•双击ise的图标以打开软件。
•在启动界面选择新建项目。
•输入项目名称并选择适当的存储路径。
•点击确定以创建项目。
4. 添加设计文件•在项目导航栏中，右键单击Design Sources。
•选择Add Sources。
•在弹出的对话框中选择适当的文件类型。
•点击下一步并选择要添加的设计文件。
•点击完成以将文件添加到项目中。
5. 设计功能模块•在项目导航栏中，右键单击设计文件。
•选择New Source。
•在弹出的对话框中选择设计模块类型。
•点击下一步并输入模块的名称。
•点击完成以创建模块。
6. 添加约束文件•在项目导航栏中，右键单击设计文件。
•选择New Source。
•在弹出的对话框中选择约束文件类型。
•点击下一步并输入约束文件的名称。
•点击完成以创建约束文件。
7. 综合与优化•在项目导航栏中，右键单击设计文件。
•选择Synthesize - XST。
•等待综合过程完成。
8. 实现与布局•在项目导航栏中，右键单击设计文件。
•选择Implement Design。
•等待实现与布局过程完成。
9. 模拟与仿真•在项目导航栏中，右键单击设计文件。
•选择Simulate - ModelSim。
•编写仿真脚本文件并保存。
•运行仿真脚本以进行模拟与仿真。
10. 下载与验证•连接目标板与计算机。
•在ise软件中，点击Generate Programming File。
•将生成的Bitstream文件下载到目标板中。
•验证设计功能正常运行。
11. 导出项目•在ise软件中，选择Export - Export Project。
ISE使用教程
35
5击单击下一步示例添加新建文件6击添加新建源文件单击下一步后面添加示例添加已有源文件7击添加已有源文件单击下一步后面添加示例工程信息总结8工程信息总结若有错误单击上一步修改无错误单击修改无错误单击完成示例新建后工程9示例10器件名上右击出现添加菜单件添加源文件
ISE 教程
电子科技大学 211大楼 - 503教研室 2013 – 10 - 25
27
示例
跳线说明
单片机 液晶接口 蜂鸣器 MCU串口 FPGA串口
鼠标
电源 开关
VGA 8段数码管
电源 矩阵开关 复位 外扩IO S1 FPGA S2 JTAG Key2 Key1 拨动开关 LED
S1短接：短接M1组、M2组
S2短接：PIN3和PIN5，PIN4和PIN6
28
示例
烧录FPGA
双击桌面“iMPACT”
10
示例
复制添加源文件
选择已用Modelsim仿真的源文件，选中后单 击“打开”
11
示例
复制添加源文件
选择“VHDL Design File” 勾选“Apply to all .vhd files” 单击“OK”
12
示例
编辑代码
双击 “*.vhd”, 查看、编辑设计代码
13
示例
综合
单击选中设计顶层文件 “*.vhd”
14
示例
综合
双击“Synthesize XST”
15
示例
综合
综合成功 双击 “View RTL Schematic”
16
示例
综合
17
示例
引脚约束
单击“Module File”，回到设计窗 口
ise14.1安装教程
ise14.1安装教程
一、下载好ISE的ova文件后，在VMware Workstations中导入ova文件即可。
二、导入好后，以防翻车，你们可以先在关机状态下，给ISE打个快照，如果真翻车了，还可以还原快照。
三、快照打好后，点击开机启动ISE，这是一个坑，直接输入setup，进入初始化配置向导
四、按照向导进行相应参数的设置，用户名默认为admin，密码需要进行手工指定（Xiaohe@123）
五、进入到这一步开始自动化安装部署了，千万不要手贱按
'Ctrl+C'，这个过程是自动化的，不需要我们人工干预，可能需要长达30分钟，具体时长要看你的电脑性能哦。
六、部署好后，使用show application status ise命令查看相关服务是否正常运行？只有当Application Server 服务运行起来了，我们才可以使用Web的方式进行配置。
七、可以输入命令application start ise手动的方式来启动服务。
八、使用谷歌浏览器登录ISE，出现不安全提示，我们直接忽视即可，点击继续前往。
九、登录ISE，输入我们指定的用户名+密码。
十、成功登录，ISE的安装部署大功告成，尽情享用吧。
十一、licence是评估版，可以使用90天，我们可以通过拍摄
快照，还原快照的方式无限使用。
ISE的使用说明
ISE的使用说明ISE是集成电路设计中常用的一种工具，是一种综合软件环境，它用于设计目的，例如创建和测试电路设计的逻辑模型。
本文将详细介绍ISE 的使用说明，包括安装步骤、主要功能、常用操作和调试技巧。
一、安装步骤2.运行安装程序：双击安装程序启动安装流程，按照提示完成安装向导。
3.设置安装选项：在安装向导中，您可以选择安装目录、添加快捷方式和其他个性化设置。
4.完成安装：等待安装程序完成所有必要文件的复制和配置，安装完成后重启计算机。
二、主要功能1.逻辑设计：ISE提供了丰富的逻辑设计工具，包括原理图设计、硬件描述语言编写和逻辑优化等功能。
用户可以通过拖放元件、连接线和逻辑门，创建电路的逻辑模型。
2.约束设置：ISE允许用户定义各种约束条件，如时钟频率、延迟限制和电气规范等。
这些约束条件对于确保设计的正确性和性能至关重要。
3.仿真和验证：ISE提供了强大的仿真和验证工具，以验证设计的功能和时序正确性。
用户可以模拟不同输入情况下的电路行为，并通过波形查看器等工具进行调试和分析。
4.综合和布局布线：ISE可以将逻辑设计综合为电路网表，并根据指定的目标器件和约束条件进行布局布线。
综合和布局布线的结果直接影响电路的性能和可靠性。
6.文档生成：ISE可以根据设计规范和用户的需求，自动生成各种设计文档，如用户手册、接口定义和设计报告等。
这些文档对于设计团队的交流和项目管理非常重要。
三、常用操作2.添加文件：在工程中，用户可以添加设计文件、约束文件和仿真文件等。
这些文件描述了电路的结构、约束条件和仿真模型，是设计的基础。
3.进行综合和优化：在添加文件后，用户需要对设计进行综合和优化，以便生成电路网表。
综合和优化的操作可以通过综合工具和约束文件完成。
4.进行布局布线：综合完成后，用户需要对设计进行布局布线，以生成具体的物理布局。
布局布线的操作可以通过布局布线工具和约束文件完成。
5.进行仿真和验证：在布局布线完成后，用户可以使用ISE提供的仿真和验证工具，对设计进行功能和时序验证。
ISE界面介绍及使用教程VHDL
生成的测试平台test.vhd模板文件
基于VHDL语言的ISE设计流程 --对该设计进展行为仿真
删除此段代码
基于VHDL语言的ISE设计流程 --对该设计进展行为仿真
添加此段代码 用于生成rst测 试信号
基于VHDL语言的ISE设计流程 --对该设计进展行为仿真
添加此段代码 用于生成clk测 试信号
映射(Map)
适配(Fit)
布局和布线(PAR)
设计下载
CPLD设计
FPGA设计实现
计 算 机 自 动 完 成
时序收敛
ISE13.1集成开发环境介绍 --主界面介绍
源文件窗口
处理子窗口
脚本子窗口
工作区子窗口
基于VHDL语言的ISE设计流程 --一个数字系统的设计原理
外部50MHz时钟
Xcf04s-Xilinx的串行Flash芯片
xc3s500e-Xilinx的FPGA芯片
两个芯片连接在JTAG链路上
点击“Yes”按钮
基于VHDL语言的ISE设计流程 --下载设计到FPGA芯片
先不烧写设计到PROM芯片中,所以选择”Cancel”按钮
基于VHDL语言的ISE设计流程 --下载设计到FPGA芯片
输入”test”作为VHDL测试模块 的名字
点击“Next”按钮
基于VHDL语言的ISE设计流程 --对该设计进展行为仿真
点击“Next”按钮
基于VHDL语言的ISE设计流程 --对该设计进展行为仿真
点击“Finish”按钮
基于VHDL语言的ISE设计流程 --对该设计进展行为仿真
刚才的设计文件
点击“Finish”按钮
基于VHDL语言的ISE设计流程 --添加实现约束文件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

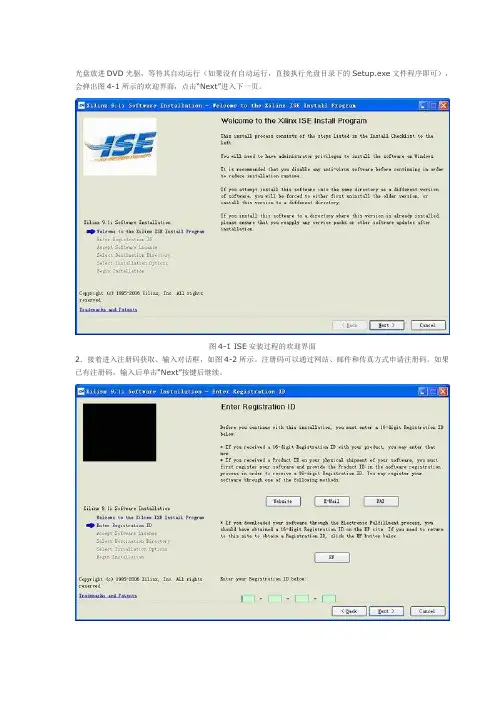

光盘放进DVD光驱，等待其自动运行（如果没有自动运行，直接执行光盘目录下的Setup.exe文件程序即可），会弹出图4-1所示的欢迎界面，点击“Next”进入下一页。
图4-1 ISE安装过程的欢迎界面2．接着进入注册码获取、输入对话框，如图4-2所示。
注册码可以通过网站、邮件和传真方式申请注册码。
如果已有注册码，输入后单击“Next”按键后继续。
图4-2 ISE9.1安装程序的注册码输入界面购买了正版软件后，最常用的方法就是通过网站注册获取安装所需的注册码。
首先在Xilinx的官方主页上建立自己的帐号，然后点击图4-1中的“Website”按键，登陆帐号，输入CD盒上的产品序列号（序号的格式为：3个字符+9个数字），会自动生成16位的注册码，直接记录下来即可，同时Xilinx网站会将注册码的详细信息发送到帐号所对应的邮箱中。
3．下一个对话框是Xilinx软件的授权声明对话框，选中“I accept the terms of this software license”，单击“Next”后进入安装路径选择界面，如图4-3所示。
单击“Browse”按键后选择自定义安装路径，单击“Next”按键继续图4-3 ISE软件安装路径选择对话框4．接下来的几个对话框分别是选择安装组件选择，如图4-4所示，用户需要选择自己使用的芯片所对应的模块，这样才能在开发中使用这些模块。
在计算机硬盘资源不紧张的情况下，通常选择“Select All”。
图4-4 ISE安装组件选择界面评论[支持者: 0 人，反对者: 0 人，中立者: 0 人] 查看评论信息2008-11-26 20:53:00第3楼小大个性首页| QQ5．随后进入设置环境变量页面，保持默认即可。
如果环境变量设置错误，则安装后不能正常启动ISE。
选择默认选项，安装完成后的环境变量，其值为安装路径。
最后进入安装确认对话框，单击Install按钮，即可按照用户的设置自动安装ISE，如图4-5所示图4-5 ISE安装进程示意图6．安装完成后，会在桌面以及程序菜单中添加Project Navigator的快捷方式。
双击即可进入ISE集成开发环境。
4.1.4 ISE软件的基本操作1．ISE用户界面ISE9.1i的界面如图4-6所示，由上到下主要分为标题栏、菜单栏、工具栏、工程管理区、源文件编辑区、过程管理区、信息显示图4-6 ISE的主界面∙标题栏：主要显示当前工程的名称和当前打开的文件名称。
∙菜单栏：主要包括文件（File）、编辑（Edit）、视图（View）、工程（Project）、源文件（Source）、操作（Proce 法和常用的Windows软件类似。
∙工具栏：主要包含了常用命令的快捷按钮。
灵活运用工具栏可以极大地方便用户在ISE中的操作。
在工程管理中，此工∙工程管理区：提供了工程以及其相关文件的显示和管理功能，主要包括源文件视图（Source View），快照视图（Snap 显示了源文件的层次关系。
快照是当前工程的备份，设计人员可以随时备份，也可以将当前工程随时恢复到某个备份状态。
快照视图| Take Snapshot。
库视图则显示了工程中用户产生的库的内容。
∙源文件编辑区：源文件编辑区提供了源代码的编辑功能。
∙过程管理区：本窗口显示的内容取决于工程管理区中所选定的文件。
相关操作和FPGA设计流程紧密相关，包括设计输入理后，在处理步骤的前面会出现一个图标来表示该步骤的状态。
∙信息显示区：显示ISE中的处理信息，如操作步骤信息、警告信息和错误信息等。
信息显示区的下脚有两个标签，分别设计出现了警告和错误，双击信息显示区的警告和错误标志，就能自动切换到源代码出错的地方。
∙状态栏：显示相关命令和操作的信息。
2．ISE菜单的基本操作ISE所有的操作都可通过菜单完成，下面简要介绍ISE的菜单命令以及功能。
（1）File菜单File菜单的命令包括：New Project、Open Project、Open Examples、Close Project、Save Project As、New、Open、Recent Projects以及Exit等。
New Project命令：用于新建工程，是开始设计的第一步。
ISE会为新建的工程创建一个和工程同名的文件夹，专门用于存放工Open Project命令：用于打开已有的ISE工程。
高版本的ISE可以打开低版本的工程，但需要版本转换，该转换是单向的、不可工程。
Open Examples命令：用于打开ISE提供的各种类型的示例。
Close Project命令：关闭当前工程。
如果关闭前未保存文件，ISE会提示用户保存后再退出。
Save Project As命令：可将整个工程另存为其他名字的工程，在大型开发中，常使用该命令来完成版本备份。
New命令：用于新建源文件，可生成原理图、符号以及文本文件。
文本文件另存为时可修改其后缀名，以生成.v或.vhd的源文件Open命令：用于打开所有Xilinx所支持的文件格式，便于用户查看各类文件资源。
Save、Save As以及Save All命令：分别用于保存当前源文件、另存为当前源文件以及保存所有源文件。
用户要在开发当中养Print Preview命令：用于打印预览当前文件，Print用于打印当前文件。
Recent Files命令：用于查看最近打开的文件。
Recent Projects命令：用于查看最近打开的工程。
Exit命令：用于退出ISE软件。
评论[支持者: 0 人，反对者: 0 人，中立者: 0 人] 查看评论信息2008-11-2620:53:00pengyoubieku等级：版主文章：4096积分：8553圈子：参与的圈子第4楼小大个性首页| QQ（2）Edit菜单Edit菜单的命令包括：Undo、Redo、Cut、Copy、Paste、Delete、Find、Find Next、Find in Files、Language Templates、Select All、Unselect All、Message Filters、Object Properties以及Preference等，大多数命令用于源代码开发中。
Undo命令：用于撤销当前操作，返回到前一状态。
Redo命令：是Undo命令的逆操作，用于恢复被撤销的操作。
Cut命令：剪贴选中的代码, 快捷键为“CRTL+X”。
Copy命令：复制选中的代码, 快捷键为“CRTL+C”。
Paste命令：粘贴剪贴和复制的代码, 快捷键为“CRTL+V”。
注册：2005年10月15日Delete命令：删除选中的代码。
Find命令：查找选中的文字，或寻找在其输入框中输入的内容，快捷键为“CRTL+F”。
Find Next命令：寻找下一个要查找的内容，并跳至相应的位置，快捷键为“F3 ”。
Language Templates命令：可打开语言模版，里面有丰富的学习资料，是非常完整的HDL语言帮助手册，其地位类似于VisualC++的MSDN。
Select All命令：选中所有的代码，其快捷键为“CRTL+A”。
Unselect All命令：撤销已选中的全部代码，是Select All的逆操作。
Message Filter命令：过滤消息，只显示用户期望的消息。
Preference命令：用于设定ISE的启动参数以及运行参数，有着众多的设置项，最常用的就是第三方EDA软件的关联设置，将在第4.5节详细介绍。
（3）View菜单View菜单主要管理ISE软件的视图，不涉及FPGA开发中的任何环节，其中常用的命令有Layout Horizontally、Layout Vertically以及Restore Default Layout。
Layout Horizontally命令：将水平地排列ISE主界面中过程管理区、过程管理区以及代码编辑区等主要栏目。
Layout Vertically命令：将垂直地排列ISE主界面中过程管理区、过程管理区以及代码编辑区等主要栏目。
Restore Default Layout命令：将恢复ISE默认的主界面布局。
（4）Project菜单Project菜单包含了对工程的各个操作，是设计中最常用的菜单之一，包括New Source、Add Source、Add Copy of source、Cleanup Project Files、Toggle Paths、Archive、Take Snapshot、Make Snapshot Current、Apply Project Properties以及Source Control命令。
New Source命令：用于向工程中添加源代码，可以添加HDL源文件、IP Core 以及管脚和时序约束文件。
Add Source命令：将已有的各类源代码文件加入到工程中，Verilog模块的后缀为.v，VHDL模块的后缀为.vhd，IP core源文件为.xco文件或.xaw文件，约束文件的后缀为.ucf。
Add Copy of source命令，将目标文件拷贝一份添加到工程中。
Cleanup Project Files命令：用于清空综合和实现过程所产生的文件和目录。
如果在EDIF设计模式中，只清空实现过程所产生的文件。
Toggle Paths命令：用于显示或隐藏非工程文件夹中的远端源文件的路径；Archive命令：用于压缩当前工程，包括所有的文件，默认压缩类型为.zip格式。
Take Snapshot命令：用于产生一个工程快照，即当前目录和远程资源的一个只读记录，常用于版本控制。
Make Snapshot Current命令：用户恢复快照覆盖当前工程。
由于该命令会将当前工程删除，所以使用前一定要做好数据备份工作。
Apply Project Properties命令：应用工程属性，会提示用于选择相应工程。
Source Control常用于代码的导入和导出，有Export和Import两个子命令。
（4）Source菜单Source菜单主要面向工程管理区，包含了对资源文件的各个操作，每个命令的操作也都可以在工程管理区单击右键弹出的对话框中点击实现，包括：Open、Set as Top Module、Use SmartGuide、New Partition、Delete Partition、Partition properties、Partition Force、Remove、Move to library以及Properties等命令。
Open命令：可打开所有类型的源文件，包括.v、.vhd、.xco、.xaw以及.ucf等格式。
Set as Top Module命令：用于将选中的文件设置成顶层模块。
