电力系统远动考点全总结学习资料

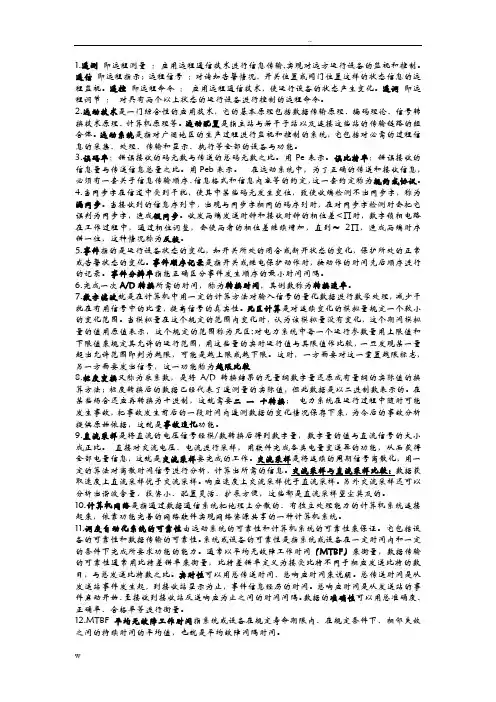

电力系统远动考点全总结1.遥测即远程测量：应用远程通信技术进行信息传输,实现对远方运行设备的监视和控制。

遥信即远程指示；远程信号：对诸如告警情况、开关位置或阀门位置这样的状态信息的远程监视。

遥控即远程命令：应用远程通信技术，使运行设备的状态产生变化。

遥调即远程调节：对具有两个以上状态的运行设备进行控制的远程命令。

2.远动技术是一门综合性的应用技术，它的基本原理包括数据传输原理、编码理论、信号转换技术原理、计算机原理等。

远动配置是指主站与若干子站以及连接这些站的传输链路的组合体。

远动系统是指对广阔地区的生产过程进行监视和控制的系统，它包括对必需的过程信息的采集、处理、传输和显示、执行等全部的设备与功能。

3.误码率：错误接收的码元数与传送的总码元数之比。

用Pe表示。

误比特率：错误接收的信息量与传送信息总量之比。

用Peb表示。

在远动系统中，为了正确的传送和接收信息，必须有一套关于信息传输顺序、信息格式和信息内容等的约定，这一套约定称为规约或协议。

4.当同步字在信道中受到干扰，使其中某些码元发生变位，致使收端检测不出同步字，称为漏同步。

当接收到的信息序列中，出现与同步字相同的码序列时，在对同步字检测时会把它误判为同步字，造成假同步。

收发两端发送时钟和接收时钟的相位差<∏时，数字锁相电路在工作过程中，通过相位调整，会使两者的相位差继续增加，直到≈ 2∏，造成两端时序错一位，这种情况称为反校。

5.事件指的是运行设备状态的变化，如开关所处的闭合或断开状态的变化，保护所处的正常或告警状态的变化。

事件顺序记录是指开关或继电保护动作时，按动作的时间先后顺序进行的记录。

事件分辨率指能正确区分事件发生顺序的最小时间间隔。

6.完成一次A/D转换所需的时间，称为转换时间，其倒数称为转换速率。

7.数字滤波就是在计算机中用一定的计算方法对输入信号的量化数据进行数学处理，减少干扰在有用信号中的比重，提高信号的真实性。

死区计算是对连续变化的模拟量规定一个较小的变化范围。

当模拟量在这个规定的范围内变化时，认为该模拟量没有变化，这个期间模拟量的值用原值表示，这个规定的范围称为死区;对电力系统中每一个运行参数量用上限值和下限值来规定其允许的运行范围，用这些量的实时运行值与其限值作比较，一旦发现某一量超出允许范围即判为越限，可能是越上限或越下限。

这时，一方面要对这一重置越限标志，另一方面要发出信号，这一功能称为越限比较8.标度变换又称为乘系数，是将A/D转换结果的无量纲数字量还原成有量纲的实际值的换算方法；标度转换后的数据已经代表了遥测量的实际值，但此数据是以二进制数表示的。

在某些场合还应再转换为十进制，这就需要二一十转换；电力系统在运行过程中随时可能发生事故，把事故发生前后的一段时间内遥测数据的变化情况保存下来，为今后的事故分析提供原始依据，这就是事故追忆功能。

9.直流采样是将直流的电压信号经模/数转换后得到数字量，数字量的值与直流信号的大小成正比。

直接对交流电压、电流进行采样，用软件完成各类电量变送器的功能，从而获得全部电量信息，这就是交流采样要完成的工作。

交流采样是将连续的周期信号离散化，用一定的算法对离散时间信号进行分析，计算出所需的信息。

交流采样与直流采样比较：数据获取速度上直流采样优于交流采样。

响应速度上交流采样优于直流采样。

另外交流采样还可以分析出谐波含量，投资小、配置灵活、扩展方便，这些都是直流采样望尘莫及的。

10.计算机网络是指通过数据通信系统把地理上分散的、有独立处理能力的计算机系统连接起来，依靠功能完善的网络软件实现网络资源共享的一种计算机系统。

11.调度自动化系统的可靠性由远动系统的可靠性和计算机系统的可靠性来保证。

它包括设备的可靠性和数据传输的可靠性。

系统或设备的可靠性是指系统或设备在一定时间内和一定的条件下完成所要求功能的能力。

通常以平均无故障工作时间（MTBF）来衡量，数据传输的可靠性通常用比特差错率来衡量，比特差错率定义为接受比特不同于相应发送比特的数目，与总发送比特数之比。

实时性可以用总传送时间、总响应时间来说明。

总传送时间是从发送站事件发生起，到接收站显示为止，事件信息经历的时间。

总响应时间是从发送站的事件启动开始、至接收到接收站反送响应为止之间的时间间隔。

数据的准确性可以用总准确度、正确率、合格率等进行衡量。

12.MTBF平均无故障工作时间指系统或设备在规定寿命期限内、在规定条件下、相邻失效之间的持续时间的平均值，也就是平均故障间隔时间。

简答：1.远动信息的传输模式可以采用循环传输模式CDT和问答传输模式POLLING。

CDT传输模式：厂站端将要发送的远动信息按规约的规定组成各种帧，再编排帧的顺序，一帧一帧地循环向调度端传送。

问答传输模式也称polling方式。

在这种传输模式中，若调度端要得到厂站端的监视信息，必须由调度端主动向厂站端发送查询命令报文。

2.远动系统配置的基本模式远动配置是指主站与若干子站以及连接这些站的传输链路的组合体。

常用的远动配置有下面一些类型。

①点对点配置主站与子站之间通过专用的传输链路相连接的一种配置。

②多路点对点配置主站通过各自链路与多个子站相连的一种配置，主站与各子站可同时交换数据。

③多点星形配置主站与多个子站相连接的一种配置。

只许一个子站传输数据到主站；主站可与一个或多个子站传输数据，也可向全部子站同时传输报文。

④多点共线配置主站通过一公共链路与多子站相连的一种配置。

只许一个子站传输数据到主站；主站可选择一个或多个子站传输数据，也可向全部子站同时传输全局性报文。

⑤多点环形配置所有站之间的通信链路成环状, 主站可以通过两条不同的路径与每一子站通信。

以上五种配置，多点共线可以节省通信链路，但远动信息的传输只能采用问答传输模式。

多点环形配置使主站和子站之间有两条通信链路，可以提高传输的可靠性。

对不同结构的电网，可以根据实际情况，在各个局部选择不同的远动配置，由多种远动配置的组合，比如多点星形和多点共线，构成一个混合配置的完善的远动系统。

3.SCADA系统是完成对广阔地区的生产过程进行数据采集、监视和控制的系统，实现对系统的安全监控。

SCADA系统的基本功能包括：1.完成对各种模拟量、状态量和脉冲电度量的采集和处理，并将处理结果以图形、表格等形式进行显示。

2.当遥测越限、断路器和刀闸变位时，能完成越限记录和事故追忆功能，并将记录存档。

3.可以进行各种计算和统计，如功率总加、频率、电压合格率等。

4.对各种采集量及计算量能够进行在线修改和制表打印。

5.完成模拟屏的显示控制及遥控、遥调操作等。

EMS：在SCADA系统中发展了网络拓扑、状态估计、负荷预测、在线潮流、安全分析、在线调度员培训模式等电力系统高级应用软件后调度自动化系统有SCADA系统升级为能量管理系统EMS。

脉冲量的采集常采用两种方法：硬件计数法和软件计数法。

硬件计数法是利用定时/计数器实现对脉冲两的计数。

特点：采用中断方式，软件占用CPU时间少，特别适合于单CPU远动装置，占用硬件资源大；软件计数法：脉冲量脉宽一般大于10ms，如果采用类似遥信变位判别的方法，可以用软件测出脉冲量的正跳变（或负跳变），每一个正跳变，脉冲加1。

只要正跳变判别周期小于脉冲量的最小脉宽，则可正确计数。

特点:可大大节省硬件开销，但软件需要不断对各脉冲量的高低电平作判断，从而软件占用CPU大量的时间，通常该法都是采用智能模板实现。

4.数字通信系统包括哪些功能模块信息源的作用是把消息转换成连续变化的模拟信号或是离散的数字信号输出。

信源编码对信息源发出的模拟信号完成模/数转换，得到它所对应的数字信号。

信道编码的作用是按一定规则，在信息序列中添加冗余码元，将信息序列变成较原来更长的二进制数字序列，即码字。

通过信道编码提高了信息序列的抗干扰能力，信道编码也称差错控制编码。

调制的作用是将用数字序列表示的码字变换成适合于在信道中传输的信号形式，送入信道。

电力系统远动中，常采用数字调频或数字调相的方法，将码字中的”0”或“1”码元，变成两种同频率或两种不同相位的正弦交流信号。

信道是传输信号的通道。

解调是把从信道接收到的两种不同频率或两种不同相位的正弦交流信号，还原成数字序列，即码字。

信道译码是根据信道编码规则，对接收码字进行译码校验，达到检出或纠正接收码字中错误码元的目的。

信源译码是根据信源编码规则，变接收信息序列为信息源输出的对应估值，并送给受信者予以显示或打印等。

5.简述部颁CDT规约的帧结构与控制字结构一、帧结构包含同步字，控制字和n个信息字。

每帧远动信息都以同步字开头，并有控制字，除少数帧外均应有信息字。

信息字的数量依实际需要设定，因此帧的长度是可变的。

但同步字、控制字和信息字都由48位二进制数组成，字长不变。

同步字标明一帧的开始，它取固定的48位二进制数。

控制字由6个字节组成，它们是控制字节、帧类别、信息字数n、源站址、目的站址和校验码字节。

二、信息字结构：每个信息字由6个字节组成。

其中第一个字节是功能码字节，第2~5个字节是信息数据字节，第6字节是校验码。

信息字有上行和下行，并有遥测信息字和遥信信息字。

6.简述遥信的定时扫查模式和变位触发模式遥信信息在采集和处理上有两种不同的模式：定时扫查和变位触发。

一般将遥信扫查置于实时时钟中断服务程序中，每一个等时间间隔，如1~10ms，都要对全部的遥信量进行一次扫查，这样构成的扫查模式为定时扫查模式。

在实时扫查模式的基础上，增加一些硬件，占用一个CPU的外部中断源，则可实现变位触发模式。

7.遥信量的转换过程：遥测信息分为电量和非电量，都要转换成计算机能处理的弱点信号。

其中电力系统中的电量均为强电信号，应先经过电压互感器和电流互感器，再经过相应的变送器，转换成弱电信号。

至于温度、水位等非电量则需要通过温度传感器、水位传感器等变换为弱电信号。

这些弱电直流模拟信号收多路开关控制分时介入模/数转换电路，转换后转换为一组二进制代码。

这组二进制代码与转换的模拟量之间构成线性一一对应关系。

逐位比较式转换原理逐位比较式A/D转换是把待转换的直流模拟电压与一组呈二进制关系的标准电压一位一位由高至低逐位进行比较，决定每位是去码（为0）还是留码（为1），从而实现模拟电压到二进制数码的转换。

它一般由逻辑控制与定时电路、电压比较器、逐次逼近逻辑寄存器SAR、D/A转换电路和三态输出数据锁存器等组成。

值得注意的是：此转换过程是对某一固定的输入电压经多次比较后得出转换结果。

如果在转换过程中输入出现正常波动或受到干扰，会给转换结果带来严重误差。

因此在实际应用中需在A/D转换器前加一采样/保持器，以保证在A/D转换期间输入电压不发生变化。

8.数字滤波都有哪些方法一阶滞后滤波，限幅滤波法，算算术平均滤波法，递推平均滤波法，中位值滤波法。
