一种石英砂提纯酸洗工艺及其设备的制作方法

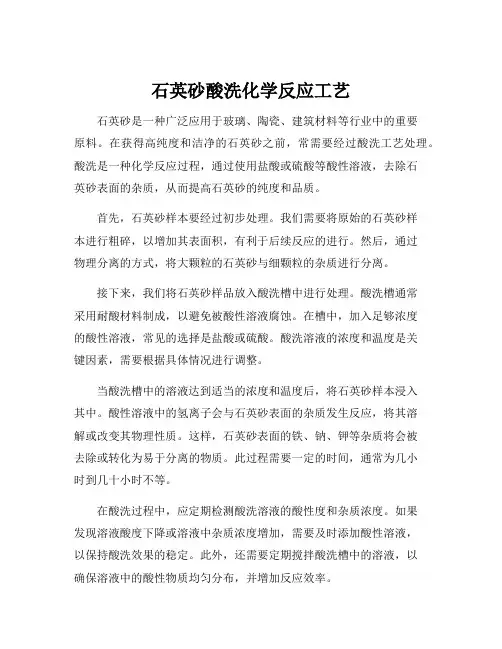

石英砂酸洗化学反应工艺
石英砂酸洗化学反应工艺石英砂是一种广泛应用于玻璃、陶瓷、建筑材料等行业中的重要原料。
在获得高纯度和洁净的石英砂之前，常需要经过酸洗工艺处理。
酸洗是一种化学反应过程，通过使用盐酸或硫酸等酸性溶液，去除石英砂表面的杂质，从而提高石英砂的纯度和品质。
首先，石英砂样本要经过初步处理。
我们需要将原始的石英砂样本进行粗碎，以增加其表面积，有利于后续反应的进行。
然后，通过物理分离的方式，将大颗粒的石英砂与细颗粒的杂质进行分离。
接下来，我们将石英砂样品放入酸洗槽中进行处理。
酸洗槽通常采用耐酸材料制成，以避免被酸性溶液腐蚀。
在槽中，加入足够浓度的酸性溶液，常见的选择是盐酸或硫酸。
酸洗溶液的浓度和温度是关键因素，需要根据具体情况进行调整。
当酸洗槽中的溶液达到适当的浓度和温度后，将石英砂样本浸入其中。
酸性溶液中的氢离子会与石英砂表面的杂质发生反应，将其溶解或改变其物理性质。
这样，石英砂表面的铁、钠、钾等杂质将会被去除或转化为易于分离的物质。
此过程需要一定的时间，通常为几小时到几十小时不等。
在酸洗过程中，应定期检测酸洗溶液的酸性度和杂质浓度。
如果发现溶液酸度下降或溶液中杂质浓度增加，需要及时添加酸性溶液，以保持酸洗效果的稳定。
此外，还需要定期搅拌酸洗槽中的溶液，以确保溶液中的酸性物质均匀分布，并增加反应效率。
当酸洗过程结束后，将酸洗槽中的石英砂样本取出，并经过清洗和干燥处理。
清洗的目的是去除酸洗溶液残留和石英砂表面的杂质。
干燥的过程则是为了去除水分，以避免后续存储和加工过程中的氧化反应。
通过石英砂酸洗工艺处理，我们可以得到高纯度和洁净度的石英砂样品。
这些样品可以进一步应用于各行各业，如玻璃制造、陶瓷生产和半导体工业等。
同时，酸洗工艺中的各项操作和参数也需要根据不同情况进行调整和优化，以确保石英砂的最佳质量和使用效果。
总之，石英砂酸洗工艺是一项重要的化学反应过程。
它通过使用酸性溶液去除石英砂表面的杂质，提高石英砂的纯度和质量。

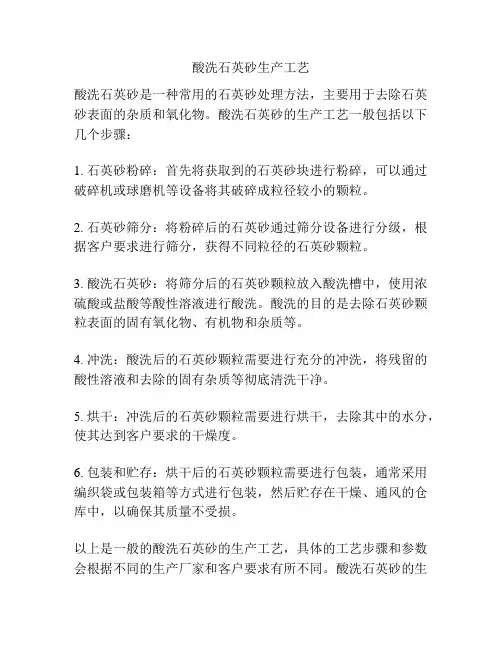

酸洗石英砂生产工艺
酸洗石英砂生产工艺
酸洗石英砂是一种常用的石英砂处理方法，主要用于去除石英砂表面的杂质和氧化物。
酸洗石英砂的生产工艺一般包括以下几个步骤：
1. 石英砂粉碎：首先将获取到的石英砂块进行粉碎，可以通过破碎机或球磨机等设备将其破碎成粒径较小的颗粒。
2. 石英砂筛分：将粉碎后的石英砂通过筛分设备进行分级，根据客户要求进行筛分，获得不同粒径的石英砂颗粒。
3. 酸洗石英砂：将筛分后的石英砂颗粒放入酸洗槽中，使用浓硫酸或盐酸等酸性溶液进行酸洗。
酸洗的目的是去除石英砂颗粒表面的固有氧化物、有机物和杂质等。
4. 冲洗：酸洗后的石英砂颗粒需要进行充分的冲洗，将残留的酸性溶液和去除的固有杂质等彻底清洗干净。
5. 烘干：冲洗后的石英砂颗粒需要进行烘干，去除其中的水分，使其达到客户要求的干燥度。
6. 包装和贮存：烘干后的石英砂颗粒需要进行包装，通常采用编织袋或包装箱等方式进行包装，然后贮存在干燥、通风的仓库中，以确保其质量不受损。
以上是一般的酸洗石英砂的生产工艺，具体的工艺步骤和参数会根据不同的生产厂家和客户要求有所不同。
酸洗石英砂的生
产工艺需要注意酸洗溶液的浓度和温度、冲洗的充分性、烘干的温度和时间等因素，以确保石英砂的质量和工艺效果。
石英砂酸洗提纯工艺
石英砂是一种重要的工业原料，广泛应用于玻璃、陶瓷、铸造、化工等领域。
然而，由于石英砂中含有多种杂质，如铁、铝、钙等金属氧化物和硅酸盐矿物，因此需要对其进行提纯处理。
其中，酸洗是常用的一种提纯方法。
一、石英砂酸洗提纯工艺的基本原理石英砂酸洗提纯工艺主要是利用酸液对石英砂中的杂质进行溶解和分离，从而达到提纯的目的。
具体来说，石英砂中的金属氧化物和硅酸盐矿物在酸性条件下会发生化学反应，生成可溶于水的化合物，然后通过过滤等方法将这些化合物从石英砂中分离出来，得到高纯度的石英砂。
二、石英砂酸洗提纯工艺的主要步骤1.破碎和筛分：将石英砂进行破碎和筛分处理，以去除大块杂质和细粉。
2.煅烧：将经过破碎和筛分后的石英砂置于高温的炉内进行煅烧处理。
在高温下，石英砂会释放出有机物和水分等杂质，从而纯化石英砂。
3.冷却和筛分：煅烧后的石英砂需要进行冷却处理，以降低其温度。
冷却后，再次进行筛分和分级，以获得符合要求的纯净石英砂。
4.酸洗：将经过煅烧和冷却处理后的石英砂放入耐酸的容器中，加入一定量的酸液(通常是盐酸、硝酸和氢氟酸的混合物),使其充分浸泡。
根据气候条件确定浸泡时间，通常需要5~7天。
在浸泡过程中，酸液会与石英砂中的杂质发生化学反应，生成可溶于水的化合物。
同时，石英砂也会被酸液侵蚀，形成微小的孔隙结构。
5.澄清和过滤：将经过酸洗后的石英砂溶液进行澄清处理，以去除溶解在溶液中的杂质。
常用的澄清方法包括沉淀、过滤等。
沉淀法是将溶液静置一段时间，使其中的固体颗粒逐渐沉降到底部；过滤法则是通过滤纸或滤布等材料将固体颗粒分离出来。
经过澄清处理后的溶液可以再次用于生产其他化学品或作为废水进行处理。
6.干燥和包装：将经过澄清和过滤处理后的石英砂进行干燥处理，以去除残留的水分。
常用的干燥方法包括自然晾晒、热风干燥等。
干燥后的石英砂可以进行包装和储存，以备后续使用。
三、石英砂酸洗提纯工艺的优点和缺点优点：1.能够有效去除石英砂中的金属氧化物和硅酸盐矿物等杂质，提高石英砂的纯度；2.工艺流程简单，操作方便；3.设备投资少，运行成本低；4.适用于大规模生产。
石英砂酸洗工艺流程
石英砂酸洗工艺流程石英砂是一种常用于工业领域的无机物，广泛应用于建筑、玻璃制造、电子材料等行业。
然而，在一些特殊情况下，石英砂的表面可能会有一些杂质或污染物，这就需要使用酸洗工艺进行清洗。
本文将介绍石英砂酸洗的工艺流程和相关注意事项。
一、酸洗前的准备工作1. 准备酸洗设备：酸洗槽、搅拌器、酸洗泵等。
2. 准备酸洗液：常用的酸洗液有盐酸、硫酸等。
根据实际情况选择合适的酸洗液浓度。
3. 检查设备和材料：确保酸洗设备无损坏、渗漏等问题；检查石英砂材料是否干净，无附着物或杂质。
二、酸洗工艺流程1. 将石英砂放入酸洗槽中：根据实际需要，将石英砂放入酸洗槽中，确保石英砂能够充分接触到酸洗液。
2. 添加酸洗液：根据石英砂的性质和需要清洗的污染物，选择合适浓度的酸洗液，并将其缓慢地加入酸洗槽中。
3. 搅拌酸洗液：启动搅拌器，将酸洗液充分搅拌，以增加石英砂与酸洗液的接触面积，提高清洗效果。
4. 控制酸洗时间：根据石英砂的污染程度和酸洗液的浓度，确定酸洗时间。
一般情况下，酸洗时间为30分钟至数小时。
5. 停止搅拌和排酸：在酸洗时间结束后，停止搅拌器的工作，并将酸洗液排出。
排酸时要注意避免对环境造成污染。
6. 冲洗石英砂：用清水对石英砂进行冲洗，以去除残留的酸洗液和酸洗过程中产生的杂质。
冲洗时间和次数根据实际情况确定。
7. 烘干石英砂：将冲洗后的石英砂进行烘干，以去除水分，保证石英砂的质量和性能。
三、酸洗注意事项1. 安全操作：酸洗液具有腐蚀性，操作人员应佩戴防护服、手套、护目镜等个人防护装备，并在通风良好的环境下进行操作。
2. 控制酸洗液浓度：酸洗液浓度过高会对石英砂造成损害，浓度过低则无法达到预期的清洗效果，应根据实际情况选择合适的浓度。
3. 控制酸洗时间：酸洗时间过长可能会导致石英砂表面受损，时间过短则无法完全清洗干净，应根据实际情况确定合适的酸洗时间。
4. 酸洗后的处理：排酸液时要遵守环境保护法规，将酸洗液妥善处理，避免对环境造成污染。

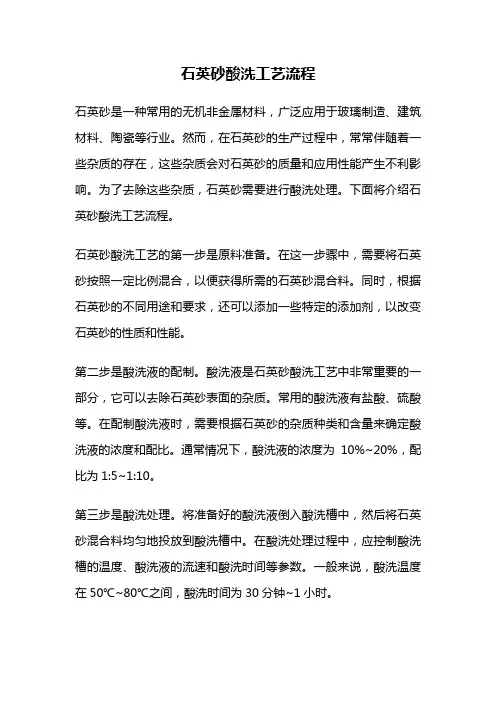

石英砂酸洗工艺流程
石英砂酸洗工艺流程石英砂是一种常用的无机非金属材料，广泛应用于玻璃制造、建筑材料、陶瓷等行业。
然而，在石英砂的生产过程中，常常伴随着一些杂质的存在，这些杂质会对石英砂的质量和应用性能产生不利影响。
为了去除这些杂质，石英砂需要进行酸洗处理。
下面将介绍石英砂酸洗工艺流程。
石英砂酸洗工艺的第一步是原料准备。
在这一步骤中，需要将石英砂按照一定比例混合，以便获得所需的石英砂混合料。
同时，根据石英砂的不同用途和要求，还可以添加一些特定的添加剂，以改变石英砂的性质和性能。
第二步是酸洗液的配制。
酸洗液是石英砂酸洗工艺中非常重要的一部分，它可以去除石英砂表面的杂质。
常用的酸洗液有盐酸、硫酸等。
在配制酸洗液时，需要根据石英砂的杂质种类和含量来确定酸洗液的浓度和配比。
通常情况下，酸洗液的浓度为10%~20%，配比为1:5~1:10。
第三步是酸洗处理。
将准备好的酸洗液倒入酸洗槽中，然后将石英砂混合料均匀地投放到酸洗槽中。
在酸洗处理过程中，应控制酸洗槽的温度、酸洗液的流速和酸洗时间等参数。
一般来说，酸洗温度在50℃~80℃之间，酸洗时间为30分钟~1小时。
第四步是酸洗后的中和处理。
在酸洗处理结束后，通过加入适量的碱性物质，如氢氧化钠、氢氧化钙等，将酸洗液中的酸性物质中和掉，使其达到中性或碱性。
这样可以避免酸洗液残留在石英砂表面，对后续工艺和产品质量产生不良影响。
最后一步是清洗和干燥。
经过酸洗处理和中和处理后的石英砂需要进行充分的清洗，以去除表面残留的酸洗液和杂质。
清洗可以使用水洗或气洗等方法。
清洗完成后，将石英砂放置在通风良好的环境中进行干燥，以保证其质量和稳定性。
总结起来，石英砂酸洗工艺流程包括原料准备、酸洗液的配制、酸洗处理、酸洗后的中和处理、清洗和干燥等步骤。
通过这些步骤，可以有效地去除石英砂表面的杂质，提高石英砂的质量和应用性能。
同时，为了保证酸洗工艺的安全和稳定性，操作人员还需要严格遵守相关的操作规程和安全措施，以防止事故的发生。
石英提纯工艺及设备
石英提纯工艺及设备
石英提纯工艺通常包括破碎、磨碎、洗涤和浮选等步骤。
首先，原料石英需要经过破碎和磨碎工艺，将石英矿石粉碎成适当的颗粒
大小。
然后，通过洗涤去除表面的杂质和粘附物，使石英颗粒更加
纯净。
最后，利用浮选工艺，根据石英和杂质的密度差异，将杂质
从石英中分离出来，实现石英的提纯。
在石英提纯工艺中，设备的选择和运行至关重要。
破碎和磨碎
工艺需要使用破碎机、磨粉机等设备，确保原料石英达到所需的颗
粒度。
洗涤工艺需要使用洗矿机、洗砂机等设备，以去除石英表面
的杂质和粘附物。
浮选工艺则需要使用浮选机、离心机等设备，实
现石英和杂质的分离和提纯。
除了以上提到的基本工艺步骤和设备外，一些先进的石英提纯
工艺还包括化学提纯、高温煅烧等环节，需要使用化学反应设备、
高温煅烧炉等特殊设备。
这些设备的运行稳定性、效率和提纯效果，直接影响着石英提纯工艺的成败。
总之，石英提纯工艺及设备在石英原料的提纯过程中起着至关
重要的作用。
通过优化工艺流程、选用合适的设备，可以实现高效、
低成本、高品质的石英提纯，满足不同领域对石英原料的需求。
随着科学技术的不断进步，相信石英提纯工艺及设备也会不断得到改进和完善。
石英砂提纯酸洗、煅烧工艺
石英砂提纯酸洗、煅烧工艺石英砂是一种常见的硅酸盐矿物，在工业中有广泛的应用。
然而，石英砂中有一定的杂质，如铁、铝等，对于一些特殊的工业用途，这些杂质需要被去除，从而提高石英砂的纯度。
酸洗和煅烧是常用的石英砂提纯工艺流程。
1. 酸洗过程：酸洗是一种常用的石英砂提纯方法，它可以去除石英砂中的无机杂质，特别是金属离子。
具体操作如下：- 将石英砂样品放入酸洗槽中，加入足够量的酸性溶液，通常使用的酸为盐酸（HCl）或硫酸（H2SO4）。
- 调节酸溶液的pH值和温度，一般pH值在1.5-3之间，温度通常在50-70摄氏度。
- 让石英砂悬浮在酸性溶液中，通过搅拌或气体冲洗的方式，使石英砂与酸性溶液充分接触，从而溶解杂质金属离子。
- 在一定时间内，让酸性溶液与石英砂反应，使杂质溶解入溶液中。
- 将酸洗后的溶液与石英砂分离，采取过滤、离心或沉淀等方法。
- 重复酸洗和分离的步骤几次，以去除更多的杂质，提高纯度。
2. 煅烧过程：煅烧是石英砂提纯的另一种重要工艺，它主要用于去除石英砂中的有机杂质和残留水分，从而提高纯度和热稳定性。
具体操作如下：- 将经过酸洗处理过的石英砂样品均匀地分散在煅烧炉中。
- 将煅烧炉加热至适当的温度，通常在600-1000摄氏度之间，加热时间根据石英砂样品的性质和煅烧效果而定。
- 在煅烧过程中，有机杂质和残留水分会被高温下蒸发和分解，从而去除。
- 煅烧后的石英砂样品冷却，并进行分析测试，以确保纯度提高。
总结：石英砂提纯的工艺流程一般包括酸洗和煅烧。
酸洗主要用于去除无机杂质，特别是金属离子，其操作步骤包括：加入酸性溶液、调节pH和温度、悬浮与接触、杂质溶解、分离等。
而煅烧主要用于去除有机杂质和残留水分，其操作步骤包括：分散石英砂、加热至适当温度、蒸发分解杂质、冷却并分析。
通过这两个工艺的综合应用，可以有效提高石英砂的纯度，满足不同工业领域的需求。
石英矿酸洗工艺
石英矿酸洗工艺石英矿酸洗工艺是石英矿提炼中的重要环节之一，通过酸洗工艺可以有效去除石英矿中的杂质和尘土，提高石英矿的纯度和质量，从而满足工业生产的需求。
酸洗工艺是石英矿提炼工艺的初级阶段，其工艺流程和操作方法对石英矿的提炼效果有着直接的影响。
下面将对石英矿酸洗工艺的工艺流程、常用酸洗剂、设备和注意事项进行详细介绍。
一、石英矿酸洗工艺流程1. 破碎和粉碎：石英矿从矿山开采出来后，首先需要进行破碎和粉碎处理，将原始的石英矿石破碎成适合进一步处理的颗粒大小。
通常采用颚式破碎机、锤式破碎机和圆锥破碎机等设备进行破碎和粉碎操作。
2. 洗选和筛分：经过破碎和粉碎处理的石英矿需要进一步进行洗选和筛分，去除其中的泥土、杂质和掺杂物，提高石英矿的纯度和质量。
通常采用水洗、离心筛、振动筛等设备进行洗选和筛分操作。
3. 酸洗处理：将经过洗选和筛分的石英矿进行酸洗处理，采用浓硫酸或氢氟酸等强酸进行处理，去除石英矿中的铁、铝、钠、钾等杂质物质，提高石英矿的纯度和白度。
酸洗的温度、浓度和处理时间是影响酸洗效果的关键因素。
4. 中和和洗涤：经过酸洗处理的石英矿需要进行中和和洗涤操作，将残留在石英矿中的酸性物质中和掉，然后进行充分的清洗和洗涤，以保证石英矿不含有任何酸性物质和残留的酸液。
5. 干燥和包装：最后将处理好的石英矿进行干燥和包装，以便储存和运输。
通常采用烘干机、回转窑等设备进行干燥操作，然后将干燥好的石英矿进行分装、包装和标识，以便于销售和使用。
二、常用酸洗剂1. 浓硫酸：浓硫酸是常用的石英矿酸洗剂，它能够有效去除石英矿中的铁、铝等杂质物质，提高石英矿的纯度和白度。
但是浓硫酸具有腐蚀性强、挥发性大的特点，使用时需要注意安全操作。
2. 氢氟酸：氢氟酸是另一种常用的石英矿酸洗剂，它对石英矿中的铝、铁等杂质物质具有较好的去除效果，且具有腐蚀性小的特点，但是氢氟酸在使用中需要特别注意防护和安全。
3. 盐酸：盐酸也是一种常用的石英矿酸洗剂，它能够有效去除石英矿中的铁、铝等杂质物质，但是盐酸的腐蚀性较大，容易对设备和环境造成损害，需要谨慎使用。
一种石英砂连续酸洗生产方法及生产设备[发明专利]
![一种石英砂连续酸洗生产方法及生产设备[发明专利]](https://img.taocdn.com/s3/m/98b2453e4b7302768e9951e79b89680203d86b28.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010904440.5(22)申请日 2020.09.01(71)申请人 安徽南玻石英材料有限公司地址 239000 安徽省滁州市凤阳县大庙镇石英产业园申请人 中国南玻集团股份有限公司(72)发明人 王成 张洪 张友斌 虞波 阮传富 (74)专利代理机构 深圳市精英专利事务所44242代理人 武志峰(51)Int.Cl.B03B 9/00(2006.01)B03B 7/00(2006.01)(54)发明名称一种石英砂连续酸洗生产方法及生产设备(57)摘要本发明公开了一种石英砂连续酸洗生产方法及生产设备，方法包括：将石英砂原料按顺序加入当前流化床反应罐中，并将上一台流化床反应罐回收的酸液加入当前流化床反应罐中；在酸洗反应过程中，将当前流化床反应罐顶部溢流的酸液经过换热器加热后，再从当前流化床反应罐底部送回；酸洗反应结束后，进行真空脱酸回收；开启流化床反应罐底部的排料阀将砂浆排出；再将砂浆送入脱泥斗中进行第一次清洗，并产生的污水排入至水处理系统；将砂浆流入洗砂机中进行第二次清洗，将产生的污水送至水处理系统；将第二次清洗后的砂浆放入真空过滤机中进行脱水，然后通过皮带机输出。
本发明实现了连续生产，同时提高了酸洗效率和产量。
权利要求书2页 说明书8页 附图2页CN 111992331 A 2020.11.27C N 111992331A1.一种石英砂连续酸洗生产方法，其特征在于，包括；利用输送设备将石英砂原料按顺序加入当前流化床反应罐中，并将上一台流化床反应罐回收的酸液通过耐酸泵加入当前流化床反应罐中进行酸洗反应；在酸洗反应过程中，利用酸液循环泵将当前流化床反应罐顶部溢流的酸液经过换热器加热后，再从当前流化床反应罐底部送回当前流化床反应罐中；酸洗反应结束后，通过当前流化床反应罐底部的过滤装置将酸液排出，并进行真空脱酸回收，回收的酸液输送至下一台流化床反应罐中继续使用；在当前流化床反应罐中加入循环水，并开启流化床反应罐底部的排料阀将砂浆排出；再利用渣浆泵将砂浆送入脱泥斗中进行第一次清洗，并将第一次清洗产生的污水排入至水处理系统进行回收利用；将砂浆流入脱泥斗下部的洗砂机中进行第二次清洗，将第二次清洗产生的污水送至水处理系统进行回收利用；将第二次清洗后的砂浆放入真空过滤机中进行脱水，然后通过皮带机输出。
石英砂酸洗设备流程
石英砂酸洗设备流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!石英砂酸洗设备处理流程。
1. 浸泡。
将石英砂放入酸洗槽中，浸泡在稀盐酸溶液中。
一种石英砂提纯酸洗工艺及其设备的制作方法
一种石英砂提纯酸洗工艺及其设备的制作方法一种石英砂提纯酸洗工艺及其设备的制作方法【专利摘要】本发明公开了一种石英砂或石英石提纯酸洗工艺，包括步骤：进料：将石英石料由送料机送入至酸洗反应罐；预热加温：对酸洗反应罐预热加温，至酸洗反应罐温度升至50℃～60℃；注入酸液：在酸洗反应罐顶部喷淋注入酸液；保温：对酸洗反应罐继续加热至60～100℃并保温；提纯酸洗：在60～100℃温度条件下反应6～12h，使酸洗反应罐内的酸液与石英石料进行化学反应，使石英石表层和浅层杂质分离；排出酸液：待提纯酸洗工序结束后，排出留在酸洗反应罐内的酸液，将该酸液回收到酸液回收储存槽内；卸料冲洗：酸洗反应罐自然降温，利用清水对石料进行冲洗脱酸并卸料。
本发明还提供一种提纯酸洗设备。
本发明的优点：除杂效果好、效率高、对环境无污染。
【专利说明】一种石英砂提纯酸洗工艺及其设备【技术领域】[0001]本发明涉及非金属矿物质加工【技术领域】，具体涉及一种石英砂或石英石提纯酸洗工艺及其设备。
【背景技术】[0002]石英石是一种坚硬、化学性能稳定的硅酸盐矿物，属于一种非金属矿物质，主要矿物成分是Si02。
其颜色为乳白色、或无色半透明状，硬度为7。
石英石经加工成石英砂后是一种重要的工业矿物原料，为非化学危险品，广泛用于玻璃、铸造、陶瓷及耐火材料、冶炼硅铁、冶金熔剂、冶金、建筑、化工、塑料、橡胶、磨料等工业。
[0003]由于刚开采出来的石英石表层粘附有铁、铝、磷、钛、钾、钙等杂质，严重影响产品的纯度及质量，故石英石除杂工艺是石英砂生产工艺的关键部分。
目前我国石英石的除铁除杂都采用十分粗糙落后的“土堆法”，即将破碎的块状石英石堆积在室外并喷洒酸液，依靠太阳暴晒达到除杂的目的，生产效率低、成本高，除杂效果不佳，对工人身体伤害、环境造成严重污染。
[0004]故此，申请人:发明一种对石英石(砂，包括其它砂石)环保型提纯酸洗新工艺，并针对该工艺研发出石英砂提纯酸洗设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种石英砂提纯酸洗工艺及其设备的制作方法一种石英砂提纯酸洗工艺及其设备的制作方法【专利摘要】本发明公开了一种石英砂或石英石提纯酸洗工艺，包括步骤：进料：将石英石料由送料机送入至酸洗反应罐；预热加温：对酸洗反应罐预热加温，至酸洗反应罐温度升至50℃～60℃；注入酸液：在酸洗反应罐顶部喷淋注入酸液；保温：对酸洗反应罐继续加热至60～100℃并保温；提纯酸洗：在60～100℃温度条件下反应6～12h，使酸洗反应罐内的酸液与石英石料进行化学反应，使石英石表层和浅层杂质分离；排出酸液：待提纯酸洗工序结束后，排出留在酸洗反应罐内的酸液，将该酸液回收到酸液回收储存槽内；卸料冲洗：酸洗反应罐自然降温，利用清水对石料进行冲洗脱酸并卸料。
本发明还提供一种提纯酸洗设备。
本发明的优点：除杂效果好、效率高、对环境无污染。
【专利说明】一种石英砂提纯酸洗工艺及其设备【技术领域】[0001]本发明涉及非金属矿物质加工【技术领域】，具体涉及一种石英砂或石英石提纯酸洗工艺及其设备。
【背景技术】[0002]石英石是一种坚硬、化学性能稳定的硅酸盐矿物，属于一种非金属矿物质，主要矿物成分是Si02。
其颜色为乳白色、或无色半透明状，硬度为7。
石英石经加工成石英砂后是一种重要的工业矿物原料，为非化学危险品，广泛用于玻璃、铸造、陶瓷及耐火材料、冶炼硅铁、冶金熔剂、冶金、建筑、化工、塑料、橡胶、磨料等工业。
[0003]由于刚开采出来的石英石表层粘附有铁、铝、磷、钛、钾、钙等杂质，严重影响产品的纯度及质量，故石英石除杂工艺是石英砂生产工艺的关键部分。
目前我国石英石的除铁除杂都采用十分粗糙落后的“土堆法”，即将破碎的块状石英石堆积在室外并喷洒酸液，依靠太阳暴晒达到除杂的目的，生产效率低、成本高，除杂效果不佳，对工人身体伤害、环境造成严重污染。
[0004]故此，申请人:发明一种对石英石(砂，包括其它砂石)环保型提纯酸洗新工艺，并针对该工艺研发出石英砂提纯酸洗设备。
【发明内容】[0005]针对上述技术的不足，本发明的目的之一在于，提供一种提纯酸洗效果好、生产成本低、无污染、可适应大规模生产的石英砂或石英石提纯酸洗工艺；[0006]本发明的目的还在于，提供一种提纯酸洗效果好、效率高、安全可靠、对环境无污染的石英砂或石英石提纯酸洗设备。
[0007]为实现上述目的，发明所采用的技术方案是:[0008]一种石英砂提纯酸洗工艺，其特征在于，其包括以下步骤: [0009](I)进料:将所需提纯酸洗的石英石料由送料机送入至酸洗反应罐内，并封好顶盖;[0010](2)预热加温:对盛有石英石料的酸洗反应罐进行预热加温，由造汽锅炉造出蒸汽，并通过保温管道送至酸洗反应罐内，至酸洗反应罐温度升至40°C~60°C ；[0011](3)注入酸液:打开顶盖，在酸洗反应罐顶部喷淋注入酸液；[0012](4)保温:待注酸液工序完成，对酸洗反应罐继续由造气锅炉送蒸汽加热至40~100°C并保温；[0013](5)提纯酸洗:在60~100°C温度条件下反应6~12h，使酸洗反应罐内的酸液与石英石料进行化学反应，使石英石表层和浅层杂质分离；[0014](6)排出酸液:待提纯酸洗工序结束后，排出留在酸洗反应罐内的酸液，将该酸液回收到酸液回收储存槽内；[0015](7)卸料冲洗:使酸洗反应罐自然降温，利用清水对石料进行冲洗脱酸并卸料，制得提纯的石英砂。
[0016]所述步骤(1)中的石英石料破碎为直径40~80mm的颗粒，并且由送料机输送至酸洗反应罐内，所述送料机为皮带输送装置；所述步骤(2)中包括如下内容:设置造汽锅炉，通过造汽锅炉造汽对酸洗反应罐进行预热加温，并由不锈钢压力管道输送至酸洗反应罐内；所述步骤(3)中的酸液量是酸洗反应罐内石英石料量的I~10%。
[0017]所述步骤(3)包括如下内容:酸液由储酸罐输送到注酸罐内，通过注酸罐的压力泵将酸液输送至酸洗反应罐内，在酸洗反应罐顶部喷淋注入酸液。
[0018]所述步骤(3)还包括如下内容:当所述酸液回收储存槽已回收储有酸液时，通过酸液回收储存槽内的酸液注入至盛有石英石料的酸洗反应罐内，在酸洗反应罐顶部喷淋注入酸液。
[0019]其还包括步骤:设置中和反应槽和碱性盐储存槽；[0020](8)酸液处理:待酸液浓度低于10%以下，将酸液回收储存槽内的酸液输送至中和反应槽内，并将碱性盐储存槽内的中和物输送至中和反应槽内，利用中和物对酸液进行中和处理,待中和反应槽的混合溶液PH值达到6.0~8.0即可排放。
[0021]所述步骤(8)的中和物是碳酸钙、氢氧化钠、氢氧化钙中任意一种。
[0022]本发明的石英砂提纯酸洗工艺，其酸液可以是盐酸、硫酸、硝酸、磷酸、氢氟酸任意一种。
[0023]一种实施上述工艺的提纯酸洗设备，其特征在于，其包括酸洗反应罐、储酸罐、注酸罐、酸液回收储存槽、中和反应槽、碱性盐储存槽、造汽锅炉、送料机和电脑控制柜；其中所述的储酸罐与注酸罐连接，注酸罐与酸洗反应罐连接，造汽锅炉与酸洗反应罐连接；酸洗反应罐与酸液回收储存槽相互连接，酸液回收储存槽与中和反应槽连接，碱性盐储存槽与中和反应槽连接，送料机与酸洗反应罐连接，电脑控制柜与酸洗反应罐连接。
[0024]所述酸洗反应罐是由铁质和不锈钢制作而成部件，酸洗反应罐为上、下锥体，中间圆筒相连接结构，所述酸洗反应罐顶端盖设有水封泄压装置、吸收酸雾装置、酸液进料口、温度压力传感显示装置、卸料口、酸液回收口和蒸汽进气口；酸洗反应罐罐体和锅炉送汽管道外壁圆周包裹有保温矿物棉，保温矿物棉厚度为10~50mm。
[0025]所述储酸罐、注酸罐、碱性盐储存槽和酸液回收储存槽均设有压力泵和搅拌器；所述中和反应槽设有PH值检测装置；所述电脑控制柜设有报警提示装置和温度压力显示装置。
[0026]所述酸洗反应罐、储酸罐、注酸罐、酸液回收储存槽、中和反应槽和碱性盐储存槽的连接管道为柔性耐腐蚀管道；所述造汽锅炉由不锈钢压力管道与酸洗反应罐连接；所述送料机为皮带输送装置。
[0027]本发明的有益效果为:本发明提供的石英砂或石英石提纯酸洗工艺，通过物料的送料、加热、酸洗除杂、卸料冲洗等一系列工艺，得到高纯度、高外观质量的产品，本工艺充分对原酸液循环利用，将酸液利用率提高至5倍，本工艺紧凑，成本低，反应时间短，可适应大规模生产。
[0028]本发明提供的提纯酸洗设备，其优点主要有提纯酸洗效果好、效率高、安全可靠、对环境无污染，本设备采取全封闭循环利用原料酸液，保证生产工人健康安全，同时对废酸液进行中和处理再排放，实现零污染。
[0029]下面结合附图与【具体实施方式】，对发明进一步说明。
【专利附图】【附图说明】[0030]图1是本发明的提纯酸洗设备的示意图。
[0031]图中:1.酸洗反应罐2.注酸罐3.储酸罐[0032]4.造汽锅炉5.酸液回收储存槽6.中和反应槽[0033]7.碱性盐储存槽8.电脑控制柜9.送料机[0034]10.柔性耐腐蚀管道11.不锈钢压力管道【具体实施方式】[0035]实施例:参见图1，本实施例提供的石英砂或石英石提纯酸洗工艺，其包括以下步骤:[0036](1)进料:将所需提纯酸洗的石英石料由送料机送入至酸洗反应罐I内，并封好顶盖;[0037](2)预热加温:对盛有石英石料的酸洗反应罐I进行预热加温，由造汽锅炉4造出蒸汽，并通过保温管道送至酸洗反应罐I内，至酸洗反应罐I温度升至40°C~60°C ；[0038](3)注入酸液:打开顶盖，在酸洗反应罐I顶部喷淋注入酸液；[0039](4)保温:待注酸液工序完成，对酸洗反应罐I继续由造气锅炉4送蒸汽加热至40~100°C并保温；[0040](5)提纯酸洗:在60~100°C温度条件下反应6~12h，使酸洗反应罐I 内的酸液与石英石料进行化学反应，使石英石表层和浅层杂质分离；[0041](6)排出酸液:待提纯酸洗工序结束后，排出留在酸洗反应罐I内的酸液，将该酸液回收到酸液回收储存槽5内；[0042](7)卸料冲洗:使酸洗反应罐I自然降温，利用清水对石料进行冲洗脱酸并卸料，制得提纯的石英砂。
[0043]所述步骤(1)中的石英石料破碎为直径40~80mm的颗粒，并且由送料机9输送至酸洗反应罐I内，所述送料机9为皮带输送装置；所述步骤(2)中包括如下内容:设置造汽锅炉4，通过造汽锅炉4造汽对酸洗反应罐I进行预热加温，并由不锈钢压力管道11输送至酸洗反应罐I内；造汽锅炉4造汽用水由微电脑控制自动加水或手动加水2种方式。
所述步骤(3)中的酸液量是酸洗反应罐I内石英石料量的I~10%。
(当然多也是可以的；就是成本过高)。
[0044]所述步骤(3)包括如下内容:酸液由储酸罐3输送到注酸罐2内，通过注酸罐2的压力泵将酸液输送至酸洗反应罐I内，在酸洗反应罐I顶部喷淋注入酸液。
[0045]所述步骤(3)还包括如下内容:当所述酸液回收储存槽5已回收储有酸液时，通过酸液回收储存槽5内的酸液注入至盛有石英石料的酸洗反应罐I内，在酸洗反应罐I顶部喷淋注入酸液。
[0046]其还包括步骤:设置中和反应槽6和碱性盐储存槽7 ；[0047](8)酸液处理:待酸液浓度低于10%以下(或酸液太脏或其他原因不可用时)，将酸液回收储存槽5内的酸液输送至中和反应槽6内，并将碱性盐储存槽7内的中和物输送至中和反应槽6内，利用中和物对酸液进行中和处理，待中和反应槽6的混合溶液PH值达到6.0~8.0即可排放。
[0048]所述步骤(8)的中和物是碳酸钙、氢氧化钠、氢氧化钙中任意一种。
[0049]本发明的提纯酸洗工艺，其酸液可以是盐酸、硫酸、硝酸、磷酸、氢氟酸任意一种。
[0050]一种实施上述工艺的提纯酸洗设备，其包括酸洗反应罐1、储酸罐3、注酸罐2、酸液回收储存槽5、中和反应槽6、碱性盐储存槽7、造汽锅炉4、送料机9和电脑控制柜8 ;其中所述的储酸罐3与注酸罐2连接，注酸罐2与酸洗反应罐I连接，造汽锅炉4与酸洗反应罐I连接；酸洗反应罐I与酸液回收储存槽5相互连接，酸液回收储存槽5与中和反应槽6连接，碱性盐储存槽7与中和反应槽6连接，送料机9与酸洗反应罐I连接，电脑控制柜8与酸洗反应罐I连接。
[0051]所述酸洗反应罐I是由铁质和不锈钢制作而成部件，酸洗反应罐I 为上、下锥体，中间圆筒相连接结构，所述酸洗反应罐I顶端盖设有水封泄压装置、吸收酸雾装置、酸液进料口、温度压力传感显示装置、卸料口、酸液回收口和蒸汽进气口；酸洗反应罐I罐体和锅炉送汽管道外壁圆周包裹有保温矿物棉，保温矿物棉厚度为10~50mm。
[0052]所述储酸罐3、注酸罐2、碱性盐储存槽7和酸液回收储存槽5均设有压力泵和搅拌器；所述中和反应槽6设有PH值检测装置；所述电脑控制柜8设有报警提示装置和温度压力显示装置。
