集美大学-机械制造技术基础试卷A(机制)答案2010-2011学年
最新集美大学机械制造技术基础试卷A(06--07)答案
华侨大学试卷纸2006—2007 学年第 2 学期课程名称机械制造技术基础试卷卷别A适用学院、专业、年级机械学院机械测控专业2004级考试方式闭卷√开卷□备注参考答案及评分标准一、名词解释(共12分，每题2分)1、前角γ0在主剖面中测量的前刀面与基面之间的夹角。
2、刀具耐用度刀具在不变的的切削条件下从开始切削到磨损量达到磨钝标准的总切削时间。
3、内联系传动链连接两个相关执行件，保证它们之间的相对速度有严格要求的一系列传动件。
4、铣削深度垂直已加工表面测量出的被切削层尺寸。
或：工件已加工表面与待加工表面间的垂直距离。
5、定位工件在机床上加工时，为保证加工精度和提高生产率，必须使工件在机床上相对刀具占有正确的位置，这个过程称为定位。
6、经济精度在正常的加工条件下，该加工方法所能达到的加工精度为其经济精度。
或（针对某一加工方法，存在一个比较经济的加工范围，以此表征加工该零件所能获得的精度，简称经济精度。
）二、填空题(共22分，除第7小题2分外，其余每空1分)1、金属切削过程中切削热的来源主要有两个，即切削层金属发生弹性变形和塑性变形所作的功和切屑和工件与刀具前后刀面间的摩擦所作的摩擦功。
2、用直径25mm的麻花钻钻孔，主轴转速为400r/min，每秒钟轴向移动1mm，切削深度Pa 为12.5 mm，切削速度V为0.52m/s （或31.4m/min ），每齿进给量a f 为0.075mm/z。
3、下图为车削工件端面的示意图，图上标注的进给运动是10 ，副偏角是 7，刀具后角是 5 ，已加工表面是2。
101234得分得分4、不对称逆铣适宜于加工碳钢及高强度合金钢工件。
5、铰刀可用于单件小批量的小孔和锥度孔的半精加工和精加工。
6、定位误差的影响因素：（1）工件与定位元件本身的制造误差引起的基准位置误差；（2）工件的定位基准与其工序（设计）基准不重合引起的基准不重合误差。
7、（2分）某厂年产495(四个汽缸)柴油机10000台，已知连杆的备品率为10%，机械加工废品率为2%，则该连杆的年生产纲领为44880 件。
机械制造技术基础试题A卷答案
《机械制造技术基础》试题A卷答案与评分标准一、判断下列说法是否正确？请将不正确的部分改正过来答案写在答卷上。
（每小题1分，共10分)1、在机械加工中由机床、刀具、夹具和工件所组成的统一体称为工艺系统。
（1分）2 、基准统一原则是指尽可能在多数工序中使用某一组精基准定位。
(1分）3、刀具的磨损过程分为初期磨损、正常磨损和急剧磨损三个阶段，其中初期磨损阶段刀具磨损较快。
（1分）4、当一批工件加工后的尺寸分散范围小于公差带时，不能说明该批工件全部合格.（1分）5、车刀的主偏角越大，在切削过程中产生的径向切削力就越小。
(1分）6、工件不完全定位在机械加工中是允许的。
（1分）7、普通车床的误差敏感方向在水平方向。
（1分)8、对于装配尺寸链，装配精度要求一定是封闭环.(1分)9、零件的结构工艺性是指满足使用的前提下，制造和拆装的可行性和经济性。
（1分）10、单机刚性自动化适合大量量生产，而柔性自动化适合中小批生产。
（1分）二、简答题（每小题5分，共20分）1、切削与磨削液的基本要求有哪些？切削、磨削液应符合下列基本要求：（1）良好的润滑性能和吸附性能，在高温高压条件下仍能保持润滑作用；（1分）（2)高的导热系数、大的热容量和汽化热，具有良好的冷却作用；(1分）(3）良好的流动性和渗透性,在压力作用下能对工件、刀具或磨具表面起到良好的冲刷和清洗作用，并防止碎屑粘着在工件或刀具磨具表面上；（1分)（4）具有良好的防锈性能，避免工件、机床和刀具不受周围介质的影响而发生腐蚀;(0。
5分)(5）无毒、无臭,不刺激皮肤，不易变质和产生泡沫，废液易处理和再生,不污染环境；（0.5分）（6)易于过滤，使用过程中不会沉淀和形成硬质点；（0。
5分）（7）经济性好，以上各种要求难以全面满足，应按使用具体要求考虑。
(0。
5分）2、何为误差复映规律？切削过程中，由于毛坯加工余量和材料硬度的变化,引起切削力的变化，工艺系统受力变形也相应地发生变化，即刀具相对工件位置发生变化，因而产生工件的尺寸误差和形状误差.（3分）这种经加工后零件存在的加工误差和加工前的毛坯误差相对应,其几何形状误差与上工序相似，这种现象称为误差复映规律。
机械制造技术基础A卷参考答案
4.（1）高的硬度：刀具材料要比工件硬度高，常温硬度在HRC60以上；（2）高的耐磨性：与硬度、硬质点多少、分布均匀程度有关。
一般来说，硬度↑，耐磨性↑；组织中硬质点（碳化物、氮化物）数量↑，硬度↑，颗粒↓，分布越均匀，耐磨性↑。
（3）足够的强度和韧性：承受切削中的切削力、冲击和振动，避免崩刃和折断。
（4）高的耐热性（热稳定性）：刀具在高温下具有保持硬度、耐磨性、强度和韧性的能力。
（5）良好的物理性能和耐热冲击性能；（6）良好的工艺性和经济性。
(5分)5.（1）刀具磨损的主要原因可归纳为两个方面：（2.5分）首先是机械磨损：当切屑流出时与刀具前刀面发生摩擦，将刀具表面上的微小凸峰磨去，同时切屑和工件内的硬质点会在刀具表面上刻划出沟痕。
另外，在一定温度下，刀具表面上的硬质点会粘附在切屑或工件上被带走。
其次是热效应磨损：在切削热的作用下，刀具温度升高到一定程度后，金相组织发生变化，硬度下降，刀具、切屑和工件间有亲和作用元素的原子从浓度高处向浓度低处扩散，从而使刀具表面层硬度及强度下降，其碳化物微粒很快被切屑带走，加剧了磨损过程。
（2）在正常条件下，随着刀具的切削时间延续，刀具的磨损量将增加，刀具的磨损过程分为三个阶段：初期磨损阶段、正常磨损阶段、急剧磨损阶段。
（2.5分）。
6.基准统一原则：在工艺过程中，尽可能使各个工序的定位基准相同。
（1分）采用基准统一原则的优点：（1）减少夹具种类，简化夹具结构；（2）避免因基准多次转换带来的误差，有利于保证其相互位置精度；（3）在自动线加工中，减少装夹次数，有利于提高生产效率；（4）简化工艺过程的制定工作。
（4分）7.1)不是主要依靠机械能，而是主要用其它能量（电、化学、光、声、热等）去除材料；2)工具硬度可以低于被加工材料的硬度；3)加工过程中工具和工件之间不存在显著的切削力。
（5分）四、分析题（每题5分，共10分）1．存在问题：键槽宽度不一，需要两种键槽铣刀；（2.5分）改进措施：键槽宽度相同，减少刀具种类。
《机械制造技术基础A》试卷A-09级参考答案
2011─2012学年第 2 学期《机械制造技术基础》课程考试试卷(A卷)参考答案及评分标准专业：机械年级：09 考试方式：闭卷学分：3.5 考试时间：120分钟一、选择题(每小题 2分，共20分)1、C；2、A；3、C；4、D；5、C ；6、C；7、A；8、B；9、D；10、A。
二、名词解释题(每小题 3分，共18分)1、机械加工精度：是指在正常加工条件下（采用符合质量标准的设备、工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度和表面粗糙度。
括号内的内容占1分2、定位基准：工件在机床上加工时，在工件上用以确定被加工表面相对机床、夹具、刀具位置的点、线、面称为定位基准。
3、机械加工工艺过程：采用机械加工方法直接改变生产对象的形状、尺寸、表面质量等使其成为合格零件的工艺过程。
4、尺寸链：尺寸链就是在零件加工或机器装配过程中，由相互联系且按一定顺序连接的封闭尺寸组合。
5、误差复映：由于工艺系统受力变形的变化而使毛坯椭圆形状误差复映到加工后工件表面的现象称为“误差复映”。
6、工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容，称为一个工步。
三、填空题(每小题 1分，共10分)1、切削加工时（机床）、（工件）、（夹具）、（刀具）组成的整个系统，称为机械加工工艺系统；2、精基准的选择原则有（基准统一）原则、（基准重合）原则、互为基准原则和自为基准原则；3、减小误差复映的主要措施有（增大机床刚度）、（增加走刀次数）等；4、工艺系统的热变形主要包括（机床）热变形、（工件）热变形和（刀具）热变形等；5、表面层物理力学性能主要指（金相组织变化）、（冷作硬化）、（残余应力）三个方面；6、人们把工件在机床或者夹具中占有正确位置的过程，称为（定位）；保持这个位置不变的过程称为（夹紧）。
7、工艺成本可分为两大部分（可变资本）和（不可变资本）。
8、保证装配精度的方法有（修配装配法）、（调整装配法）和互换装配法、选择装配法等。
《机械制造技术基础》试卷.doc
二、填空题（每空1分，共20分）《机械制造技术基础》试卷（样卷）2.刀具标注前角To 3. 砂轮硬度4. 加工余量1. 在标注刀具角度的静止参照系屮，构成正交平面（主剖面）参照系的辅助平面中经过主切削刃上任一点与切削速度相垂直的平面是 ______________ ， 2. 较孔可降低加工表而的粗糙度和提高加工精度，但不能提高加工精度屮的 _________ 精度。
3. 丁件的定位通常有四种情况，根据六点定位原理，其屮常用且能满足工序加丁•要求的定位情况有 ___________ 和 _____________ ，故夹具设计中常用。
4.在刀具的标注角度屮，影响排屑方向的标注角度主要是 _______________ o 5.车削加工屮形成带状切屑条件是人前角、小切厚、屮髙速切削 ______ 金属。
6.切削加工铸铁材料时，切削热的主要來源是 _________________________ = 7. 切削用量与切削力有密切关系，切削用景屮对切削力彫响最大的是 _____________ - & 在国际标准TSO 屮统一规定以1/2背吃刀量处后刀面上测定的磨损带的宽度VB 作为 _________________ ，用來衡量刀具的磨损程度。
9. 机床主轴回转课差的基本形式包括主轴径向圆跳动、轴线窜动和 _______ o 10. 在机械加丁•屮，由于加丁•余量不均匀、材料硬度不均匀、夹紧力时大时小等原因引起的加工课差属 ___________ 课差。
11. 机械加工表面质量包括 _______________ 、表面波度和表面层物理机械性能的变化。
12. 在机械加工屮，自激振动的激振机理通常包括负摩擦颤振原理、再生颤振原理 和 __________________________ =13. 机械加T 冲工件上用于定位的点、线、面称为 _______________________ ° 14. 在大批大量生产中，对于组成环数少而装配精度特别高的部件，常采用 _________ 装三、单项选择题（每题1分，共10分）配法。
机械制造技术基础A卷答案

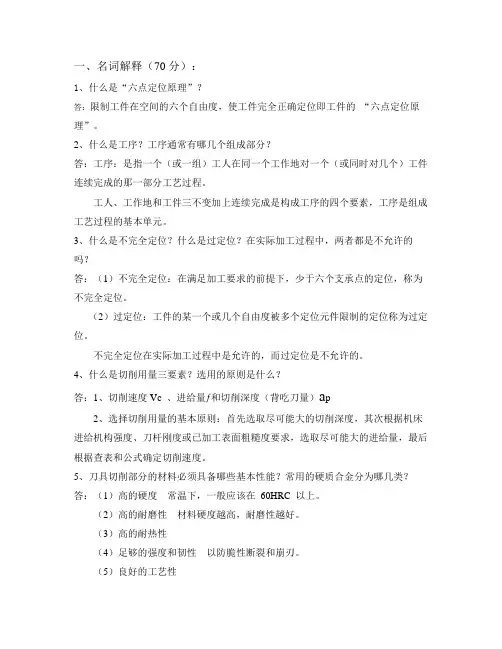

一、名词解释（70分）：1、什么是“六点定位原理”？答：限制工件在空间的六个自由度，使工件完全正确定位即工件的“六点定位原理”。
2、什么是工序？工序通常有哪几个组成部分？答：工序：是指一个（或一组）工人在同一个工作地对一个（或同时对几个）工件连续完成的那一部分工艺过程。
工人、工作地和工件三不变加上连续完成是构成工序的四个要素，工序是组成工艺过程的基本单元。
3、什么是不完全定位？什么是过定位？在实际加工过程中，两者都是不允许的吗？答：（1）不完全定位：在满足加工要求的前提下，少于六个支承点的定位，称为不完全定位。
（2）过定位：工件的某一个或几个自由度被多个定位元件限制的定位称为过定位。
不完全定位在实际加工过程中是允许的，而过定位是不允许的。
4、什么是切削用量三要素？选用的原则是什么？答：1、切削速度v c 、进给量ƒ和切削深度（背吃刀量）a p2、选择切削用量的基本原则：首先选取尽可能大的切削深度，其次根据机床进给机构强度、刀杆刚度或已加工表面粗糙度要求，选取尽可能大的进给量，最后根据查表和公式确定切削速度。
5、刀具切削部分的材料必须具备哪些基本性能？常用的硬质合金分为哪几类？答：（1）高的硬度常温下，一般应该在60HRC 以上。
（2）高的耐磨性材料硬度越高，耐磨性越好。
（3）高的耐热性（4）足够的强度和韧性以防脆性断裂和崩刃。
（5）良好的工艺性（6）良好的热物理性能和耐热冲击性能不会因受到大的热冲击，产生刀具内部裂纹而导致刀具断裂。
常用的硬质合金分为三类：K类(相当于YG类)：称钨钴类硬质合金。
主要用来加工铸铁、有色金属及其合金：常用牌号YG6、YG8。
P类(相当于YT类)：称钨钛钴类硬质合金。
主要用于加工钢料；常用牌号有YT5、YTl5。
不宜加工不锈钢和钛合金。
M类(相当于YW类)：钨钛钴＋碳化钽(或碳化铌)。
可加工铸铁、有色金属、钢料、高温合金和不锈钢等难加工材料。
常用牌号有YWl和YW2等。
机械制造技术基础A卷答案
大连交通大学试卷课程机械制造技术基础(A)（本试题共页道大题）一、选择题（每题3分，共30分）1、轮齿表面未经淬火的齿轮进行精加工时，所用的机床是（D）。
A．滚齿机B．插齿机C．珩齿机D．剃齿机2、车床加工螺纹实现螺距变化的是（B）A．主轴箱B．进给箱C．溜板箱D．丝杠螺母3、外圆磨床的主运动是（A）运动。
A．砂轮的旋转B．工件的旋转C．工作台移动D．砂轮架移动4、进给运动通常是机床中（C）。
A)切削运动中消耗功率最多的；B)切削运动中速度最高的运动;C)不断地把切削层投入切削的运动；D)使工件或刀具进入正确加工位置的运动。
5、通过切削刃选定点，垂直于主运动方向的平面称为（C）。
A)切削平面，B)进给平面，C)基面，D)主剖面。
6．不能提高零件被加工表面的定位基准的位置精度的定位方法是(D)。
A．基准重合；B．基准统一；C．自为基准加工；D．基准不变。
7、定位元件的材料一般选(A)A．20钢渗碳淬火；B．铸铁;C．中碳钢；D．中碳钢淬火；E．合金钢；8.原始误差是指产生加工误差的"源误差"，即（D）。
A机床误差B夹具误差C刀具误差D工艺系统误差9. 为减小传动元件对传动精度的影响，应采用（ B ）传动。
A 升速B 降速C 等速D 变速10. 正态分布曲线中σ值减小则工件的尺寸分散范围（ B ）。
A 增大B 减小C 不变D 无规律变化二、判断题（每题2分，共20分）1. C6140型机床是最大工件回转直径为40mm 的普通车床。
（× ）2. 砂轮的组织反映了砂轮中磨料、结合剂、气孔三者之间不同体积的比例关系(√)3. 主切削力Fc 垂直于基面，与切削速度方向一致，作用于工件切线方向，是设计夹具的主要依据。
(× )4. 磨齿是齿形精加工的主要方法，它既可加工未经淬硬的轮齿，又可加工淬硬的轮齿。
( √ )5. 切屑与前刀面粘结区的摩擦是第Ⅰ变形区变形的重要成因。
机械制造技术基础答案(可编辑修改word版)
1—1特种加工在成型工艺方面与切削加工有什么不同？
答：特种加工是利用化学，物理或电化学方法对工件材料进行去除的一种方法。
1—2简述电解加工，电火花加工，激光加工和超声波加工的表面成型原理和应用范围？
答：电解加工是利用金属在电解液中产生阳极溶解的电化学原理对工件加工，用于加工型空，型腔等。电火花加工时利用工具电极和工件电极间瞬时火花放电产生的高温熔蚀材料进行加工成型的。超声波加工是利用超声波振动的工具端面冲击工作液中的悬浮颗粒，由磨粒对工件表面撞机抛磨来实现对工件加工的方法。
2 - 1 5什么叫刀具寿命刀具寿命和磨钝标准有什么关系磨钝标准确定后刀具寿命是否
就确定了为什么
答一把新刀或重新刃磨过的刀具从开始使用直至达到磨钝标准所经历的实际切削时间叫做
刀具寿命。
2 - 1 7切削用量对刀具磨损有何影响在V T m= C关系中指数m的物理意义是什么不同刀
具材料m值为什么不同
答切削速度影响最大进给量次之背吃刀量最小和对切削温度影响顺序完全一致。
3
2 - 2 0如果初定切削用量后发现所需的功率尝过机床功率时应如何解决
答分两次或多次进给降雨量切完。
2 - 2 3刀具材料应具备那些性能常用的材料有哪些各有什么优缺点
答1高硬度、高耐磨性、高耐热性、足够的强度和韧性、良好的工艺、良好的热舞理
性和耐热冲击性能。
2碳素工具钢硬度高价格低廉但耐热性较差温度达到2 0 0°C时就会失去原
2 - 2 6高速切削有何优点
答加工效率高、加工精度高、加工表面质量高、加工能耗低、节省制造资源
2 - 2 7分析切削切削时切削力、切削热、与切削速度变化的关系
答1切削开始时随切削速度的增加摩擦因数增加剪切角减小切削力增加。但
集美大学2010-2011机械系统设计试卷A
信
班级
订
得 分 一、填空题(共 40 分，每空 1 分) 。 ， ， 。 ， 。 ， ， 和成本分析。 。 ，支承系 和混联。 。 ，整 ， 。
1.设计对象的四个共性
生
1.工程技术系统的处理对象是：能量、物料、
考 专业
2.系统包含六个基本概念： 要素， 结构， 3.串联系统中，系统可靠度随单元数增加而 4.系统的六个原理： ， 体性原理，结构性原理、开放性原理。 5.生产线设计有两种方法，一是系统分解法，二是
或机械卸荷方式来减少导轨面的磨损。 。 ，实测法。
学院、专业、
学号 线年级□六 Nhomakorabea备注
总分 题号 得分 阅卷人 一 二 三 四 五
栏
19.为了消除空间压抑感、恐惧感或为了追求美观等心理需求而作的尺寸修正量，称 为 。 20.产品的生命周期有 ， 两种。
息
姓名
得 分
二、简答题（共 30 分，每小题 6 分)
装
6.设备布局的基本形式根据主要联线设备之间的关系，有
学院
7.支承件变形一般包括三部分， 8.价值分析的方向是：功能分析、
，
2.简述系统的三个定律
9..提高支承件的强度和刚度可用两种方法，一是增加壁厚，二是 10.机械系统由 统，辅助系统组成。 ， ，
P1
P2
学号
线
3.画出闭环控制系统方框图
栏
得
姓名 息
集 美 大 学 试 卷 纸
2010 — 2011 学年 第 一 学期 试卷 课程名称
适 用
11.从控制系统的原理来看控制系统由 3 个环节组成， 发令环节， 执行环节， 12.系统的产生有 ， ， ，
。
，外力等五种形式。 。 ，散热和隔热。 （左，右）到 （左，
【工学】机械制造技术基础试题及答案 共(12页).doc
一、填空选择题（30分）1.刀具后角是指____________ 后刀面与切削平面间的夹角。
__________2.衡量切削变形的方法有_______________________________________ 种，当切削速度提高时，切削变形（增加、减少）。
变形系数与滑移系数，减少3.精车铸铁时应选用（YG3、YT10、YG8）：粗车钢时，应选用（YT5、YG6、YT30）。
YG3, YT54.当进给量增加时，切削力（增加、减少），切削温度（增加、减少）。
增加，增加5.粗磨时，应选择（软、硬）砂轮，精磨时应选择（紧密、疏松）组织砂轮。
软，紧密6.合理的刀具耐用度包括_______________ 与________________ 两种。
Tc, Tp7.转位车刀的切削性能比焊接车刀（好，差），粗加工孔时，应选择（拉刀、麻花钻）刀具。
好，麻花钻8.机床型号由_____________ 与_____________ 按一定规律排列组成，其屮符号C代表（车床、钻床）。
字母，数字，车床9.滚斜齿与滚直齿的区别在于多了一条（范成运动、附加运动）传动链。
滚齿时，刀具与工件之间的相对运动称（成形运动、辅助运动）。
附加运动，成型运动10.进行精加工时，应选择（水溶液，切削汕），为改善切削加工性，对高碳钢材料应进行（退火，淬火）处理。
切削油，退火11.定位基准与工序基准不一致引起的定位谋羌称（基准不重合、基准位置）误差，工件以平血定位时，可以不考虑（基准不重合、基准位置）谋差。
基准不重合，基准位置12.机床制造误差是属于（系统、随机）误差，一般工艺能力系数Cp应不低于（二级、三级）。
系统，二级13・在常用三种夹紧机构屮，增力特性最好的是________ 机构，动作最快的是_________ 机构。
螺旋，圆偏心14. 一个浮动支承可以消除（0、1、2）个白由度，一个长的v型块可消除（3, 4, 5）个白由度。
1，415・工艺过程是指_用机械加工方法肓接改变原材料或毛坯的形状、尺寸和性能，使之成为合格零件的过程。
集美大学-机械制造技术基础试卷A(机制)答案2010-2011学年
2266550414172262301301440＝⨯⨯⨯⨯（r/min ）（平衡式及答案各1分，共2分）2.58020104266550602272262301301440＝⨯⨯⨯⨯⨯⨯(r/min)（平衡式及答案各1分，共2分）2、下图所示为滚切渐开线直齿圆柱齿轮的传动原理图。
试分析：1）加工渐开线直齿圆柱齿轮需要哪些表面成形运动（用图中的符号表示）？并说明哪些成形运动是复合运动；（3分）2）写出全部传动链的名称，并说明哪些传动链是外联系传动链。
（5分）滚切直齿圆柱齿轮的传动原理图答：1）加工渐开线直齿圆柱齿轮需要：B 11+B 12和A 2等两个成形运动；B 11+B 12是复合运动。
（每空1分，共3分）2）主运动传动链，范成运动传动链，轴向进给运动传动链。
（每空1分，共3分） 主运动传动链是外联系传动链。
（每空1分，共1分） 轴向进给运动传动链是外联系传动链。
（每空1分，共1分）3、试分析下图所示各定位方案中：① 各定位元件限制的自由度；② 判断有无欠定位或过定位；③ 对不合理的定位方案提出改进意见。
（12分） a ）车阶梯轴小外圆及台阶端面； b ）车外圆，保证外圆与内孔同轴；c ）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴；d ）在圆盘零件上钻、铰孔，要求与外圆同轴。
X Y X Y答：a)过定位； 去掉三爪卡盘换成鸡心夹具；（各0.5分）b)合理；（1分）c)过定位； 把固定V 形块换成沿X 方向浮（活）动的；（各0.5分） d ）过定位； 把浮（活）动V 形块换成压块。
（各0.5分）X YX Y ZX YZZ X YX YX ZZ X YX YY。
(完整word)《机械制造技术基础》试卷A答案及评分标准
《机械制造技术基础》考试题A答案及评分标准一、名词解释（15％)1.刀具耐用度：指刃磨后的刀具从开始切削至磨损量达到磨钝为止所用的切削时间.2.内联系传动链:联系复合运动之内的各个分解部分,它决定着复合运动的轨迹,对传动链所联系的执行件的相对速度（及相对位移量)有严格的要求。
3.定位:工件在机床上加工时,为了保证加工精度和提高生产率，必须使工件在机床上相对刀具占有正确的位置，这个过程称为定位。
4.机械加工工艺过程：用机械加工的方法，直接改变原材料或毛坯的形状、尺寸和性能等，使之变为合格零件的过程，称为机械加工工艺过程。
5.变值系统误差：如果加工误差按零件的加工次序作有规律的变化，则称为变值系统误差。
评分标准：每个3分，主要要点抓住，3分，意思相近酌情给1－2分。
二、填充题（15%）1.切削用量三要素中，对刀具磨损最大的是切削速度。
2.夹具的基本组成有定位元件、夹紧装置、对刀元件、夹具体和其它元件。
3.根据产品零件的大小和生产纲领，机械制造生产一般可以分为单件生产、成批生产和大量生产三种不同的生产类型。
4.机床精度中对加工精度影响较大的包括机床主轴误差和机床导轨误差。
其中机床主轴回转误差包括纯径向跳动、纯轴向窜动和纯角度摆动三种基本形式.5.下图为车削工件端面的示意图，图上标注的主运动是 1 ,主偏角是 8 ，刀具前角是6 ,评分标准：每空一分。
三、选择题(10％）(答案必须写在题目括号中．．．．．．．．．．．）1.车床上镗内孔时，刀尖安装高于工件回转中心，则刀具工作角度与标注角度相比，后角. ………………………………………………………………………………………………( B )(A）增大（B）减小（C）不变2.工件在安装定位时，根据加工技术要求实际限制的自由度数少于六个,且不能满足加工要求，这种情况称为。
………………………………………………………………………………( A ）（A）欠定位（B）不完全定位（C)完全定位3.在车削细长轴时，为了减小工件的变形和振动，故采用较大的车刀进行切削，以减小径向切削分力。
092010机械制造基础A卷及答案
浙江科技学院考试试卷浙江科技学院2009 -2010 学年第 1 学期考试试卷 A 卷考试科目 机械制造基础 考试方式 闭 完成时限 2小时 拟题人 审核人 批准人 2010年1月 17 日 机械与汽车工程学院 08 年级 车辆、机制、材料 专业命题：一、 选择题：在题内空格中，填上正确答案代号。
（本大题共3小题，每空格1分，共１0分）1．设计零件时，根据不同的情况选择强度指标：设计一般零件用 ；对于铸铁等脆性材料用 作强度校核；对于弹簧元件等不允许塑性变形的零件用 校核强度。
A ．σ bB ．σs 或σ0.2C ．σe2．零件设计图上一般应标注硬度数值作为要求达到的机械性能指标。
对于软的材质包括退火态、正火、调质态或锻轧的钢坯需要标注 硬度；对于硬的材料如工、模具淬火或表面淬火、渗碳淬火应标注 硬度；离子氮化、PVD 、CVD 、渗硼等表面处理件或硬质合金合适用 硬度标注。
A ．HVB ．HBSC ．HRC专业班 学 姓 ………………………………………………………………………装订线……………………………………………………………………………………3．在平面加工中，多数情况下，应选用 的方法，但对于狭长平面可选用 方法。
外圆精密加工时，对淬硬钢件通常选用 ，而对有色金属宜选用 。
Ａ．铣削 Ｂ．刨削 C.精细车 D. 磨削二．填空题：在题中“ ”处填上答案。
（本大题共6小题，总计32分）1．常见金属有三种典型的晶体结构为 、 、 ；实际金属中存在着三种常见的晶体缺陷 、 、 。
2．对于下列常用钢号，按照用途填写钢种分类：45、40Cr 、38CrMoAlA ，65Mn 、60Si2Mn ，20Cr 、20CrMnTi ， W18Cr4V 、W6Mo5Cr4V2 ，CrWMn 、Cr12MoV 、9SiCr ， T7、T10A 、T12 ， HT300 ，QT600-3 ，LY11 ，H70、HPb59-1 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
考 生 信 息 栏 学院 专业 班级 姓名 学号
装 订 线
P7
P8
得 分 五、分析题(共25分)。
1、某机床主运动传动链表达式如下，问：
—230130φφ—Ⅰ—7226—Ⅱ—⎪⎪
⎪⎪⎪⎪⎭
⎪⎪
⎪
⎪⎪
⎪
⎬⎫⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧6022542848344141—Ⅲ—⎪⎪⎪⎪
⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧--⎪
⎪
⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧-8020Ⅳ10426656565506550—主轴 1）列式计算主轴共有几级转速? （1分）
2）主轴的最高转速和最低转速分别是多少？并分别列出运动平衡式。
（4分）
答：1×1×4×（1＋1×2×1）＝12级（1分）
22665
50
414172262301301440＝⨯⨯⨯⨯
（r/min ）（平衡式及答案各1分，共2分） 2.580
20
104266550602272262301301440＝⨯⨯⨯⨯⨯⨯
(r/min)（平衡式及答案各1分，共2分）
2、下图所示为滚切渐开线直齿圆柱齿轮的传动原理图。
试分析：
1）加工渐开线直齿圆柱齿轮需要哪些表面成形运动（用图中的符号表示）？并说明哪些成形运动是复合运动；（3分）
2）写出全部传动链的名称，并说明哪些传动链是外联系传动链。
（5分）
滚切直齿圆柱齿轮的传动原理图
答：1）加工渐开线直齿圆柱齿轮需要：B 11+B 12和A 2等两个成形运动；B 11+B 12是复合运动。
（每
空1分，共3分）
2）主运动传动链，范成运动传动链，轴向进给运动传动链。
（每空1分，共3分） 主运动传动链是外联系传动链。
（每空1分，共1分） 轴向进给运动传动链是外联系传动链。
（每空1分，共1分） 电机 (1440r/min)
考 生 信 息 栏
学院 专业 班级 姓名 学号
装 订 线
P9 P10
3、试分析下图所示各定位方案中：① 各定位元件限制的自由度；② 判断有无欠定位或
过定位；③ 对不合理的定位方案提出改进意见。
（12分） a ）车阶梯轴小外圆及台阶端面； b ）车外圆，保证外圆与内孔同轴；
c ）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴；
d ）在圆盘零件上钻、铰孔，要求与外圆同轴。
答：a)过定位； 去掉三爪卡盘换成鸡心夹具；（各0.5分）
b)合理；（1分）
c)过定位； 把固定V 形块换成沿X 方向浮（活）动的；（各0.5分） d ）过定位； 把浮（活）动V 形块换成压块。
（各0.5分）
X Y
X Y Z
X Y
Z
X Y X Y
Z X Y
X Y
X Z
Z X Y
X Y
