CD2系列电动操作机构使用说明书一、概述CD2系列电动操作机构（以下简称电操）是由小型永磁式直流电动机驱动的供63～1250A 塑壳断路器进行远距离电动闭合、断开和再扣操作的专用配件。
产品经型式试验合格，并获得国家发明专利一项。
CD2系列电操机构分为CD2-63，CD2-100～250和CD2-400～1250三大类。
二、特点1．CD2系列电操结构紧凑、体积小、安装方便、动作可靠,还可以用操作手柄进行手动操作。
产品采用国际上先进的开关电源技术，其机械寿命、电寿命及可靠性可与目前国际同类产品相媲美。
2．CD2系列电操交直流通用，控制电路电压适用范围广，工作电流低。
3．CD2系列电操能正确地显示断路器闭合、断开及脱扣状态。
三、型号含义CD 2—□/□所配用断路器类别代号：“CM1”表示CM1系列断路器“CM1L ”表示CM1L 系列漏电断路器“CM1E ”表示CM1E 系列电子式断路器“CM3”表示CM3系列断路器“ABB ”表示ABB 系列断路器“S ”表示S 系列断路器“30”表示国产30系列漏电断路器“NS ”表示NS 系列断路器“30P ”表示NF 新三菱系列断路器“LG ”表示LG 系列断路器对应断路器的壳架等级额定电流设计序号电动操作机构四、主要技术参数和外形安装尺寸1、CD2-63的技术参数和外形安装尺寸见表1和图1表1*CD2-63电操的操作频率为每小时不大于180次,动作时间≤0.7S 。
*额定控制电路电压：230V AC/220VDC 时，电压允差范围184～253V AC/187～242VDC *额定控制电路电压：110V AC/110VDC 时，电压允差范围88～121V AC/93.5～121VDC *额定控制电路电压：400VA C 时，电压允差范围320～440VAC *额定控制电路电压：24V DC 时，电压允差范围22.8～25.2VDC*针对断路器操作力大小的不同，力相对小的开关其电操能正常操作的最低控制电压也能相应降低。
常熟开关 全智能高断路器 使用说明书
印务承制 T E L :0512-******** 印刷2000本 Z 2016 03-0019全智能高分断零飞弧带隔离常熟开关制造有限公司（原常熟开关厂）CHANGSHU SWITCHGEAR MFG. CO.,LTD.（FORMER CHANGSHU SWITCHGEAR PLANT）因产品技术需不断改进，所有数据应以本公司技术部门最新确认为准。
本产品样本的版权和解释权属常熟开关制造有限公司（原常熟开关厂）。
All technical data of products should be subject to final confirmation of our technical department.Publishing of this product catalogue and explaination of all details will be reserved by Changshu Switchgear Mfg. Co., Ltd. （former Changshu Switchgear Plant ）.公司地址：江苏省常熟市建业路8号网 址： 电子信箱：******************邮 编：215500常熟开关制造有限公司（原常熟开关厂）CHANGSHU SWITCHGEAR MFG. CO., LTD. （FORMER CHANGSHU SWITCHGEAR PLANT）办 公 室：0512-******** 52846851元件销售：0512-******** 52840993 52844994 52840995 52841441 52841442 5284522752841616成套销售：0512-******** 52846863 52840073传 真：0512-******** 52841465 5284104252845582技术热线：0512-******** 8008282528CV系列CW系列CM系列CJR系列CJD系列CD系列CH系列CE系列CK系列CR系列CA系列CB系列2016.03CM1系列CM1L 系列带剩余电流保护CM1E 系列电子式CM1EL 系列带剩余电流保护电子式CM1Z 系列智能型可通信塑料外壳式断路器售后服务热线：0512-******** 52846869 52844091 52845956of National Enterpriseanniversary of Reform and Opening-up PolicyIntroduction常熟开关制造有限公司是国有参股的电器研发制造领军企业，注册资本3.8亿，现有员工1700人，专业研发和制造中低压配电电器、工业控制电器、中低压成套装置、光伏逆变器及光伏发电配套电器和智能配电监控系统及配套测控器件。
常熟开关制造 CM1 系列塑料外壳式断路器 说明书
Engineering Research Center have been established. A multi-level professional technique team has been formed consisting of PHD candidates, postgraduates and university graduates, with rich experiences and technological innovation capability in R & D. Advanced mould manufacturing equipments, automation producing
S
2 006 .9 -2 0 11 .9
CM 1 系列 塑料外壳式断路器
CM1 SERIES MOULDED CASE CIRCUIT BREAKER
CV系列
CW系列
CM系列 CB系列 CK系列 CR系列 CA系列
CJR系列
CJD系列 CD系列
CH系列
CE系列
2010版
常熟开关制造有限公司
（原 常熟开关 厂）
CM1E 系列 电子式塑壳断路器
CM1Z 系列 智能型断路器
CM1L 系列 带剩余电流保护塑壳断路器
CM1EL 系列 带剩余电流保护 电子可调式断路器
CM2 系列 塑料外壳式断路器
CM2Z 系列 智能型塑壳断路器
CM2L 系列 带剩余电流保护塑壳断路器
CM3 系列 塑料外壳式断路器
CH1 系列 小型断路器
塑壳断路器选型要素和注意事项
塑壳断路器选型要素和注意事项断路器按构造分类有万能式、塑料外壳式，其中塑壳断路器适用于额定电压690V，频率50/60Hz，额定电流16至1600A的配电系统或做变压器，电动机，电容器等的保护设备用。
主要起到分配电能，做各支路及用电设备的过载，短路，漏点及欠电压保护，也可用于线路及用电设备的不频繁转换用。
其广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。
由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。
本文对用户在选择和使用塑壳断路器时需要注意的个重要参数开展了详细的介绍，以帮助用户合理选择使用塑壳断路器。
一、塑壳断路器选型需注意的5大重要参数1、断路器壳架等级断路器壳架等级额定电流是指基本尺寸一样的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不一样，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化，以取得最正确的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
CM2系列、CM2Z系列塑料外壳式断路器
CM2-630H
CM2Z-630M***
CM2Z-630H***
额定电流In（A）
CM2
400、500、630
CM2Z
630
整定电流调节范围Ir1（A）
CM2
（0.8-0.9-1.0）In
CM2Z**
630（315~630）
极数
3
3
4
3
4
额定绝缘电压Ui（V）
AC800
额定冲击耐受电压Uimp（V）
AC400
飞弧距离（mm）
≯50（0*）
额定极限短路分断能力Icu（kA）
AC400V
50
70
85
额定运行短路分断能力Ics（kA）
AC400V
35
50
70
操作性能（次）
通电
1000
不通电
7000
外形尺寸（㎜）
宽
107
107
142
107
142
长
165
高
*注：选装高为6mm的零飞弧罩，实现零飞弧。
高
81.5
壳架等级额定电流Inm（A）
125
型号
CM2-125L
CM2-125M
CM2-125H
CM2Z-125M
CM2Z-125H
额定电流In（A）
CM2
16、20、25、32、40、50、63、80、100、125
CM2Z
32、63、125
整定电流调节范围Ir1（A）
CM2
（0.8-0.9-1.0）In
操作性能（次）
通电
1000
不通电
4000
塑壳断路器选型标准

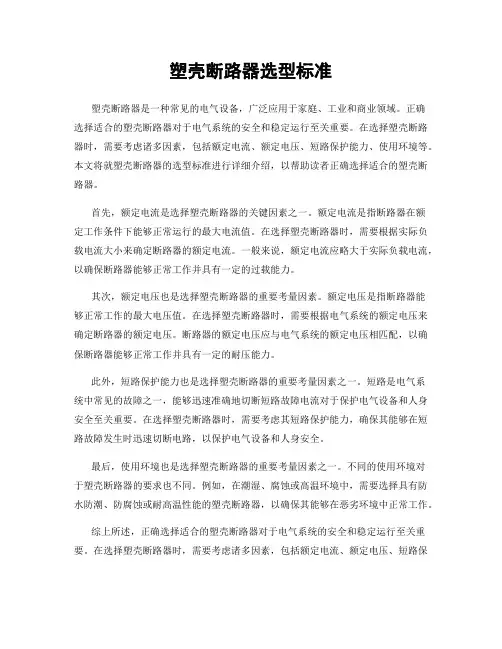

塑壳断路器选型标准塑壳断路器是一种常见的电气设备，广泛应用于家庭、工业和商业领域。
正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。
在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。
本文将就塑壳断路器的选型标准进行详细介绍，以帮助读者正确选择适合的塑壳断路器。
首先，额定电流是选择塑壳断路器的关键因素之一。
额定电流是指断路器在额定工作条件下能够正常运行的最大电流值。
在选择塑壳断路器时，需要根据实际负载电流大小来确定断路器的额定电流。
一般来说，额定电流应略大于实际负载电流，以确保断路器能够正常工作并具有一定的过载能力。
其次，额定电压也是选择塑壳断路器的重要考量因素。
额定电压是指断路器能够正常工作的最大电压值。
在选择塑壳断路器时，需要根据电气系统的额定电压来确定断路器的额定电压。
断路器的额定电压应与电气系统的额定电压相匹配，以确保断路器能够正常工作并具有一定的耐压能力。
此外，短路保护能力也是选择塑壳断路器的重要考量因素之一。
短路是电气系统中常见的故障之一，能够迅速准确地切断短路故障电流对于保护电气设备和人身安全至关重要。
在选择塑壳断路器时，需要考虑其短路保护能力，确保其能够在短路故障发生时迅速切断电路，以保护电气设备和人身安全。
最后，使用环境也是选择塑壳断路器的重要考量因素之一。
不同的使用环境对于塑壳断路器的要求也不同。
例如，在潮湿、腐蚀或高温环境中，需要选择具有防水防潮、防腐蚀或耐高温性能的塑壳断路器，以确保其能够在恶劣环境中正常工作。
综上所述，正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。
在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。
希望本文所述的塑壳断路器选型标准能够帮助读者正确选择适合的塑壳断路器，确保电气系统的安全和稳定运行。
