调容调压变压器说明书
有载调容调压配电变压器
1
目录
1 调容变基本概念及适用场所 2 调容变基本原理 3 调容变结构 4 调容变电磁计算与常规计算的不同 5 调容变运行特性
2
基本概念
有载调容调压配电变压器，在负载或励磁条件下，根据实际运行负 荷大小，通过调容开关，自动完成高压绕组的 “D”—“Y”切换与低压 绕组“并联”—“串联” 的同步切换；在负载或励磁条件下，根据运行 电压高低，通过调压分接开关，自动完成高压在大小容量下分接档位的 切换。
1、有载调容 变压器调容具备自动、手动两种模式。当处于自动模式时，终端根据负荷大小自动调 节容量。当变压器运行在小容量档，输出功率大于升容门限，并满足系统设定的其他判据 时，自动调节至大容量档；当变压器运行在大容量档，输出功率小于降容门限，并满足系 统设定的其他判据时，自动调节至小容量档。 强制调容：变压器输出功率大于升容门限、过流状态或电压缺相时，无论手动或自动，均 不执行降容量命令。
配网线路压降示意图 4
适用场合
2 负荷波动大 农村配变长期空载或轻载运行导致空载损耗过高。
视在功率日曲线图 5
各负荷时段占比
日最大值 日最小值
适用场合
节后
6
春节期间
农村配变长期空载运行导致空载损耗过高。
2月2日 2月1日 1月31日 1月30日 1月29日 1月28日 1月27日 1月26日 1月25日 1月24日 1月23日 1月22日 1月21日 1月20日 1月19日 1月18日 1月17日 1月16日 1月15日 1月14日 1月13日
8
调容变基本原理
2 调容动作过程
高压D-Y转换、低压并串完成调容
高压绕组
低压绕组
主要介绍由大容量调节为小容量的动作过程（反之则反）。 高压绕组：S2、S4、S6由闭合状态，转化为开断状态；S1、S3、S5由开断状态，转化为 闭合状态。得以实现高压绕组的的△―Y转换。 低压绕组：S7、S8、S10、S11、S13、S14由闭合状态，转化为开断状态；S9、S12、 S15由开断状态，转化为闭合状态。得以实现低压绕组的并联-串联的转换。
变压器安装使用说明书
变压器安装使用说明书本说明书适用于我厂生产的额定容量为16000kVA及以下、电压等级35kV及以下的无载/有载调压环氧树脂浇注干式电力变压器的装卸、运输、仓储保管、安装、使用及维护。
1. 产品概述我厂生产的树脂浇注干式电力变压器是引进德国HUBERS公司的树脂浇注设备及乔格公司的硅钢片剪切设备生产而成，产品的技术性能指标完全符合GB6450及国际电工IEC726标准。
该产品具有如下几个特点：（1）具有良好的阻燃性，使用安全，可安装在负荷中心；（2）节能低耗；（3）体积小、重量轻，便于安装；（4）无污染，不需要特别的维护；（5）耐潮湿；（6）局部放电量小；（7）机械强度高、无开裂。
可广泛应用于输变电系统、宾馆酒店、高层建筑、商业中心、体育场馆、石化工厂、机场、车站、海上钻台等场所，特别是安装空间有限、须靠近负荷中心和具有特殊防火要求的场合，更能充分发挥其体积小、阻燃性好的优越性。
2. 使用条件2.1冷却方式：有空气自冷（AN）和强迫风冷（AF）两种。
对空气风冷（AN）和强迫风冷（AF）的变压器，均需保证变压器具有良好的通风能力。
当变压器安装在地下室或其它通风能力较差的环境时，须增设散热通风装置，通风量按每1kW损耗4m3/min风量选取。
2.2保护等级有IP00、IP20、IP23等型式。
2.3变压器安装地点的海拔不超过1000米，环境温度不高于40℃，若环境温度高于40℃或海拔超过1000米时，应按GB6450和有关规定作适当调整。
3. 产品装卸3.1装卸设备可采用起重机、汽车吊、叉车等起吊设备。
3.2装卸时应严格按照国家有关装卸规程。
3.3主体包装箱四角下方（滑木倒角处附近）喷有“由此吊起”标志符号，起吊时，应在包装箱的四下角垫木处挂钢丝绳，如下图一；如没有包装箱或变压器从包装箱中吊出时，应同时使用器身上的所有吊板起吊，起吊钢丝绳之间的夹角不得大于60。
，如下图二。
3.4产品装卸过程中，应小心轻放。
110kv正泰有载调压变压器说明书
110kv 马泰壕变电站设备型号说明 一、主变压器额定容量：25/25MVA 额定电压：110/10.5Kv分接范围：110±（8x1.25％）/10.5kV 额定电流：131.2/1374.6A 连接组别：YNd11 额定频率：50Hz 相数：3 冷却方式：ONAN [1、油浸自冷(ONAN)； 2、油浸风冷(ONAF)； 3、强迫油循环风冷(OFAF)； 4、强迫油循环水冷(OFWF)；5、强迫导向油循环风冷(ODAF)；6、强迫导向油循环水冷ODWF) ]。
绝缘水平：h.v.线路端子 LI/AC 480/200KV h.v.中性点端子 LI/AC 325/140KV l.v. 线路端子 LI/AC 75/35KV 二、主变试验项目1、电压比测量及联结组别标号检定；（变比测试仪）2、绕组电阻测量；（电阻测试仪）3、绝缘电阻、电容、介损测量、外施耐压试验；4、空载电流、空载损耗；5、负载损耗、阻抗电压测量；6、雷电冲击试验；7、感应耐压试验；8、声级测定；9、空载电流电压谐波； 10、零序阻抗；11、油试验、密封试验、有载分接开关试验； 三、主变使用说明1、安装及装配注意事项1.1装水银温度计、温度指示控制器，在安装的同时要将温度计座内注入变压器油，油量要能完全侵泡温包，以保证温度计反应准确。
1.2有密封胶条的法兰安装时，螺栓要均匀施力，使得密封条均匀受力。
1.3变压器注油时所有放气塞必须打开，冒油是再密封好。
1.4注入变压器油后，将散热器、气体继电器、套管（密封式套管除外）、观察窗、高压套管一次侧额定电压110KV 额定容量25000 损耗等级10 有载调压 三相升高座等的放气塞密封好，并检查所有密封面，检查其是否有渗油现象，并再次放出气体继电器内的气体。
在补注变压器油时，须注意补充变压器油的型号、产地或油基应与变压器主体内油相同并检查合格。
不同型号、产地或油基的变压器油一般不得混合使用，若必须混合使用时，须经混油试验合格后，方可使用。

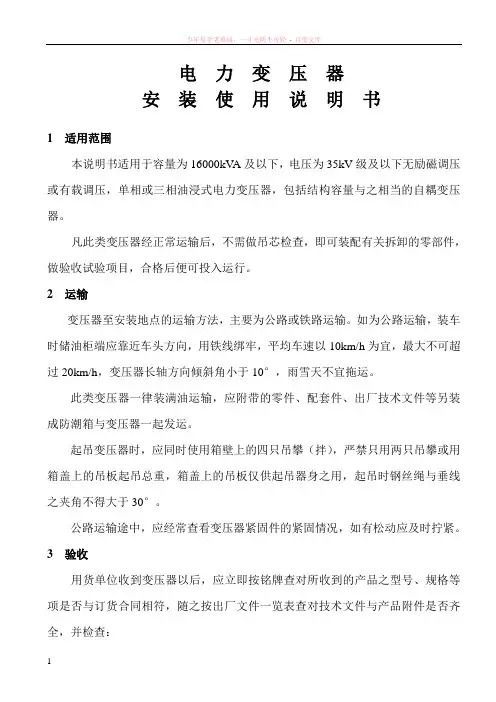

电力变压器安装使用说明书
电力变压器安装使用说明书1 适用范围本说明书适用于容量为16000kV A及以下，电压为35kV级及以下无励磁调压或有载调压，单相或三相油浸式电力变压器，包括结构容量与之相当的自耦变压器。
凡此类变压器经正常运输后，不需做吊芯检查，即可装配有关拆卸的零部件，做验收试验项目，合格后便可投入运行。
2 运输变压器至安装地点的运输方法，主要为公路或铁路运输。
如为公路运输，装车时储油柜端应靠近车头方向，用铁线绑牢，平均车速以10km/h为宜，最大不可超过20km/h，变压器长轴方向倾斜角小于10°，雨雪天不宜拖运。
此类变压器一律装满油运输，应附带的零件、配套件、出厂技术文件等另装成防潮箱与变压器一起发运。
起吊变压器时，应同时使用箱壁上的四只吊攀（拌），严禁只用两只吊攀或用箱盖上的吊板起吊总重，箱盖上的吊板仅供起吊器身之用，起吊时钢丝绳与垂线之夹角不得大于30°。
公路运输途中，应经常查看变压器紧固件的紧固情况，如有松动应及时拧紧。
3 验收用货单位收到变压器以后，应立即按铭牌查对所收到的产品之型号、规格等项是否与订货合同相符，随之按出厂文件一览表查对技术文件与产品附件是否齐全，并检查：（1）变压器有无漏油、渗油现象；（2）产品与零件，如油表、信号温度计、套管、气体继电器、变压器保护装置等有无损坏。
4 贮存变压器存放时，油面应经常保持在箱盖以上，并定期检查其油表情况。
对于带储油柜的变压器，必须装上吸湿器，以保证变压器的呼吸，防止由于温度升高造成箱内压力聚增从而出现密封面渗漏油。
对于拆卸储油柜运输的变压器，必须装上储油柜并加注与油箱内相同规格的合格变压器油至规定位置，以保证有一定的油压使其能适应温度变化的需要。
5 总装配对于不拆卸运输的变压器，即可做投入运行前的试验项目，拆卸运输的变压器必须事先装好储油柜及散热器。
装水银温度计、信号温度计的同时要将温度计座内注满变压器油。
吸湿器要严格按照《吸湿器使用说明书》进行安装。
变压器MR调压机构说明书
MR公司发行1. 引言有载分接开关（OLTCs）是电网和工业领域中使用的电力变压器调压必不可少的部件之一。
本文将描述电阻式以及电抗式有载分接开关的技术开发历程；讨论有载分接开关的一般开关原理；并介绍有载分接开关的应用。
文中还将说明现代有载分接开关包括新一代真空有载分接开关的设计理念。
有载分接开关中应用的真空开关技术在现代以及将来都会逐渐成为最先进的设计。
文中列举了几种有载分接开关的设计以及相应的开关原理，展示了真空泡广泛多样的用途。
配备有载分接开关（OLTCs）的电力变压器作为电网和工业领域的主要部件，已广泛应用了近80年的时间。
有载分接开关可在负载条件下通过改变变压器变比实现不间断地电压调节和/或移相。
从有载分接开关的开发初期起，负载转换一直采用两种方式：快速电阻式有载分接开关和电抗式有载分接开关。
经过几十年的发展，两种转换方式已发展成为十分可靠的变压器部件，宽广的电流和电压调节范围，满足了现代电网和工业设备的各种需求，并且保证了最佳的系统和过程控制[1]。
大部分电阻式有载分接开关安装在变压器油箱内，而电抗式有载分接开关大多都安装在焊接到变压器箱体的独立油室内（图1）。
本文主要研究浸在变压器矿物油内的有载分接开关。
如果使用其他绝缘介质或气体绝缘需要经过有载分接开关制造商的同意，其设计方案可能不同。
见4.2.2节。
分隔型埋入型图1 有载分接开关布置3MR公司发行2. 开关原理有载分接开关通过增加或减少一次或二次绕组的匝数来改变变压器的变比。
因此，变压器要配置一个调压绕组或分接绕组与有载分接开关相连。
图2所示为三相调整变压器的绕组布置原理，有载分接开关位于Y接高压绕组。
高压绕组U sU s:级电压I:通过电流低压绕组I:通过电流电弧图3 单触头开关系统负载中断电抗原理(限流自耦变压器)电阻原理图2 调压变压器Y接绕组布置通电情况下不允许简单地改变分接头，因为在开关运行时将会导致系统负载的瞬时中断（图3）。
变压器说明书
配电变压器安装使用说明书三相树脂绝缘干式电力变压器安装使用说明书沈阳市悦霖电力设备制造有限公司目录一、适用范围 (2)二、环氧树脂浇注干式变压器的特点 (2)三、使用条件 (2)四、产品主要规格型号 (2)五、产品结构概述及主要技术原理 (3)六、产品主要技术参数 (6)七、运输和起吊 (10)八、验收、保管和储存 (11)九、产品安装 (12)十、现场交接试验 (13)十一、变压器试运行 (15)十二、变压器的维护 (18)十三、安全注意事项 (18)一、适用范围本说明书适用于我公司生产的额定容量20000kVA及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。
二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。
三、使用条件1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。
2.外壳防护等级有IP20、IP23等型式。
The protection degree of enclosure is IP20、IP23.3.冷却方式有空气自冷（AN）和强迫风冷两种。
对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。
四、产品主要规格型号1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。
型号所表示的意义如下：（以“DC（B）10型变压器”为例）The2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。
型号所表示的意义如下：（以“SC（B）10型变压器”为例）五、产品结构概述及主要技术原理干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。
有载调容调压开关说明书
调容变压器低压直阻不平衡主要是由于变压器本体引线长短差异造成的，
如果变压器本体的直阻不平衡比较明显，则开关就成为影响整机直阻失衡
的重要因素，建议各容量低压引线截面积按下表配置。
不同容量低压引线截面积推荐表：
变压器型号
a相
b相
c相
S11-M.ZT-160(50)/10
22mm2
35mm2
35mm2
S11-M.ZT-200(63)/10
7.61开关动作10000次后，应更换开关油室中的变压器油,新的变压器
油耐压值应不低于35kV。每年应定期巡查开关密封的完整性。
7.7 用户对于开关运行和维修情况，应予记录。
八、订货须知
8.1 用户订货时，需要供下列数据： 8.1.1 配装变压器的容量； 8.1.2 一次侧额定电压； 8.1.3 控制器连接电缆长度，一般供货长为 2.0～2.5m，若用户要求超过此 值，请在合同上注明； 8.1.5 用户若需供应开关控制器，则需特殊说明。
S Y T X Y □ （□）/ □- □
——分接位置数
————高压侧电压等级（kV）
————变压器低容量 （kVA）
————变压器高容量（kVA）
表示“调压”
表示“星角转换”
表示“调容”
表示“有载 ”
表示“三相 ”
二、使用条件
2.1 开关周围介质温度。 2.1.1 介质为油时，油的最低温度为-25℃，最高温度为 100℃。 2.1.2 介质为空气时，周围空气的最低温度为-25℃，最高温度为 40℃。 2.2 海拔高度不超过 1000m。 2.3 安装场所环境无严重尘埃及其它爆炸性和腐蚀性气体。 2.4 安装场所无严重的振动和颠簸。
于用户检修和换油。
变压器、电压调节器、电力调节器、灯光控制、运动控制等产品说明书
PS100GR RP250GR RS100GRVARIABLE TRANSFORMERS • VOLTAGE REGULATORS • POWER CONDITIONERS • LIGHTING CONTROLS • MOTION CONTROLS5-WA Y ®Binding Posts and SUPERCON ®Electrical Connectors2Standard and Miniature Single Assembly5-WA Y® Binding Posts5-WA Y® Binding Posts have positive-stop captivethumbnuts that allow space to make connectionsyet reduce the likelihood of accidentally contactingcurrent carrying parts. They are available in red,white, blue, yellow, black and green. BP31 flutednut types have insulating parts of Lexan® polycar-bonate resin which has a higher DC insulation re-sistance at all operating temperatures and signifi-cantly lower capacitance which provides greaterresistance to high frequency leakage effects. Allothers have nylon plastic per MIL-P20693A, T ypeIV. Current carrying parts are gold, nickel or tinplated brass for improved conductivity and corro-sion resistance. Metal parts are recessed for userand instrument protection and none touch themounting panel. All are available in single packs or100-quantity bulk packs. They are UnderwritersLaboratories recognized components.Standard Hex Nut and Fluted Nut Types -Ratedfor 30 A, 1000 V working.Miniature Fluted Nut Types -Rated for 15A,1000 V working.** T ype numbers given are for binding posts with gold plated brass parts. For nickel plated brass parts addsuffix N, for tin plated brass parts add suffix T; for example, BP30GNN (nickel) or BP30GNT (tin). Ordersingle pack quantities by adding suffix “-1 PKG”, for example BP21R-1 PKG; order bulk pack quantitiesby adding suffix “-B PKG”, for example BP21R-B PKG.TYPES BP30 and BP31 DIMENSIONSTYPE BP21 DIMENSIONS*Lexan is a General Electric T rademarkBP30GNBP31RBP21B3Larger Stud Single Assembly5-WA Y ®Binding PostsLarger stud single assembly types have the same features as types described on page 2 but have a larger #10-32 stud for behind the panel connections.Grounding type is made of polished nickel plated brass.Larger Stud Hex Nut and Fluted Nut Types -Rated for 30A, 1000 V working.All Metal Grounding Type BP30GP10 - For mak-ing rapid connections to ground.** T ype numbers given are for larger stud binding posts with gold plated brass parts, except BP30GP10 which is nickel plated. For nickel plated brass parts add suffix N, for tin plated brass parts add suffix T; for example, PB30-10GNN (nickel) or BP30-10GNT (tin). Order single pack quantities by adding suffix “-1 PKG”, for example BP30-10B-1PKG; order bulk pack quantities by adding suffix” -B PKG”, for ex-ample BP30-10B-B PKG.BP31-10RBP30-10GNBP30GP10TYPES BP30-10 and BP31-10 DIMENSIONSTYPE BP30GP10 DIMENSIONS4Standard, Miniature and Larger Stud Double Assembly5-WA Y® Binding PostsDouble Assembly 5-WAY® Binding Posts aredesigned for faster, more accurate mounting on3/4-inch (19mm) centers. Conventional miniature,standard and larger stud types have panel insulat-ing parts in black only. Thumbnuts are available incolor combinations of red and black, black and blackand red and red. Plastic insulating parts have thesame characteristics as single types. Metal partsare available in gold, nickel or tin plated brass parts.Double assembly types are available in single packsor in 10-quantity bulk packs. All are UnderwritersLaboratories recognized components.Standard Hex Nut and Fluted Nut Types -Ratedfor 30 A, 1000 V working.Miniature Fluted Nut Types -Rated for 15A,1000 V working.* Order single pack quantities by adding suffix “-1 PKG”, for example BP30-2BB-1 PKG;order bulk pack quantities by adding suffix “-B PKG”, for example BP30-2BB-B PKG.5TYPE BP21-2BR DIMENSIONSTYPE BP30-2BR DIMENSIONSBP30-2BRStandard, Miniature and Larger Stud Double Assembly5-WA Y ®Binding PostsBP30-2BR10TYPE BP30-2BR10 DIMENSIONSBP21-2BR6Custom Color Ring5-WA Y ® Binding PostsAll cataloged Custom Color Ring Series types have neutral gray plastic insulating parts. Single assem-bly types have thumbnut-imbedded rings in red,white, blue, yellow, black or green plastic while double assembly types have thumbnut color rings in black-red only. All are available with current car-rying parts in gold, nickel or tin plated brass. BP31Series fluted nut types have insulating parts molded of Lexan polycarbonate resin which has a higher DC insulation resistance at all operating tempera-tures and significantly lower capacitance which pro-vides greater resistance to high frequency leakage effects. All others have nylon plastic per MIL-P-20693A, T ype IV . All types with “-10” in the suffix have larger 10-32 studs for making behind the panel connections. Contingent upon minimum quantityrequirements, insulating part color can be custom-ized. Inquiries are invited. Single assembly types are available in single packs or 100-quantity bulk packs; double assembly types are available in single packs or 10-quantity bulk packs. They are Under-writers Laboratories recognized components.Single Assembly Standard Hex Nut and Fluted Nut Types - Rated for 30 A, 1000 V working.Single Assembly Miniature Fluted Nut Types -Rated for 15A, 1000 V working.Double Assembly Standard Hex Nut and Fluted Nut Types - Rated for 30 A, 1000 V working.Double Assembly Miniature Fluted Nut Types -Rated for 15A, 1000 V working.SINGLE ASSEMBL Y TYPESDOUBLE ASSEMBL Y TYPES* Enter desired ring color code: R (red), B (black), BL (blue), GN (green),WT (white), Y (yellow).** Enter desired ring color code: R (red), B (black), BL (blue), DG (green), WT (white), Y (yellow).† T ype numbers given are for binding posts with gold plated brass parts. For nickel plated brass parts add suffix N, for tin plated brass parts add suffix T; for example, BP30GY1RN (nickel) or BP30GY1RT (tin). Order single pack quantities by adding suffix “-1 PKG ”, for ex-ample BP21GY1R-1 PKG; order bulk pack quantities by adding suffix “-B PKG ”, for example BP21GY1R-B PKG.SUPERCON®Electrical ConnectorsSUPERCON® Electrical Connectors incorporate many advanced engineering features designed to provide safe, rapid and positive panelboard con-nections. Single conductor socket and pin type plugs and receptacles are offered in 25, 50, 100 and 250 Amp capacities.The 25, 50 and 100 Amp types are rated 125-250 VAC or DC current interrupting, 600 V unenergized connect or disconnect use only; 250 Amp types are rated 600 V unenergized connect or disconnect use only. The 25, 50 and 100 Amp types are CSA certi-fied under file No. LR-17812.PLUGS -Plugs have a unique functionally designed grip for handling ease and convenience. The vari-ety of red, white, blue, yellow, black or green colors permits wider latitude in patchboard distribution lay-outs. Wiring connection to the same plug can be either soldered or solderless. Cable fastening screws are provided which permit a range of cable sizes to be accommodated by the plug. All plug grips are of a simple, two-piece threaded construction for quick assembly.RECEPT ACLES - Receptacles have color-matched nylon caps and bodies. All plastic parts of a recep-tacle are molded through in the same color to per-mit more rapid and accurate circuit identification on both the front and back of the panel when installed. Wiring connections are made to a threaded stud by wire wraparound, by lug or bus bar connection.78SUPERCON®Electrical ConnectorsRS25GRPP25GRRP25GWTPS25GWTRS100GBPP100GBRP100GGNPS100GGN925 AMPERE TYPES OUTLINES50 AMPERE TYPES OUTLINES100 AMPERETYPES OUTLINES10RS250GYPP250GYRP250GRPS250GRSUPERCON®Electrical Connectors250 AMPERE TYPES OUTLINES11Other Voltage Control ProductsSTABILINE ® Power Protection ProductsST ABILINE ® Power Protec-tion Products include cabinet and rack mount WHR Series Voltage Regulators with rat-ings to 1680 kVA, SW and SPW Series Uninterruptible Power Supplies that regulate voltage and provide battery backup in event of power fail-ure, PPC Series Power Con-ditioners to protect from power sags, spikes andsurges.POWERSTAT ® Variable TransformersThe most recognized brand in the technology, the POWERSTAT ®Variable T ransformer line includes 31 series in either single or three phase 120, 240 or 480 V types in ratings from 0.13 to 365 kVA. They are available in manual and motor driven, portable with and without meters, open and enclosed mod-els. Epoxy-coated POWERKOTE ®Coils give 20% average higher current ratings, greater overload capacity .LUXTROL ® Light ControlsLUXTROL ® Light Controls are available for the control of incandescent lighting. T ypes includewallbox style manual WBD Series in ratings to 1800 watts and manual and motor driven 2000and 5000 watt D series.Distribution Coast-to-Coast and InternationalSuperior Electric products are available worldwide through an extensive authorized distributor network. These distributors offer literature, technical assistance and a widerange of models off the shelf for fastest possible delivery and service.In addition, Superior Electric sales representatives are available to provide promptattention to customer needs. Call or fax for ordering and application information or forthe name and address of the nearest authorized distributor.383 Middle StreetBristol, CT 06010 USAT el: 860-585-4500Fax: 860-582-3784Web: Toll Free in USA and CanadaCustomer Service: 1-800-787-3532 - Ext. 4750Product Application: 1-800-787-3532 - Ext. 4755Product Literature Requests: 1-800-787-3532 - Ext. 4750Fax: 1-800-821-1369383 Middle Street • Bristol, CT 06010 USAT el: 860.585.4500 • Fax: 860.584.1483Printed in USAPS100GR RP250GR RS100GR。
自动调容调压变压器参数
ＺGＳ13—Z自动调容调压变压器一、概述ZGS1３-Z－型变压器就是根据城、农网建设改造得要求，本着经济、合理、安全、可靠得原则设计得自动调容调压组合式变压器。
该产品适用于交流50Hz、额定电压１0/0、４ｋV智能化配电台区,结构合理、实用性强、节能效果显著,对于保障配电系统安全运行，提高供电质量具有深远得意义.二、产品构成智能型组合变压器本体由自动调容调压变压器本体与智能控制单元组成，采用自然通风方式，结构应设计紧凑合理，双杆安装。
自动调容调压组合式变压器本体构成变压器控制单元构成三、主要特点1、自动调压功能变压器本体油箱内配置调压开关,在电压波动时自动调节电压高低,使变压器低压侧电压输出稳定在合格范围内，提升供电质量。
调压分接范围为额定电压得±5%。
2、自动调容功能变压器本体油箱内配置调容开关,在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
3、微机保护方式得过流及短路保护功能线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流与速断保护应采用微机保护方式,保护定值连续可调，便于配合各级保护设备进行定值得精确整定，保证故障线路停电不波及上级开关跳闸。
4、双级漏电保护功能低压配电管理终端具有漏电保护功能,与变压器本体内永磁机构真空开关与配电出线断路器配合，具备进线与出线双级漏电保护功能。
5、就地及远程电动停送电功能变压器本体油箱内配置永磁机构真空开关，可实现就地电动停送电、远程无线遥控停送电功能。
6、无功补偿功能要求变压器智能监控单元内配置低压无功精细补偿隔室,实现级差不大于1kvａｒ得分相分级精细无功自动补偿，采用共分结合优化补偿方式，投切开关采用同步编码开关组，具有投入无涌流,切除无弧光,投切无谐波污染得特点。
7、电能计量功能设置独立密封得计量隔室，密封得主进线直接进入计量隔室,通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置.电表与计量电流互感器由用方自备.8、GPRS无线“四遥”与配电监测变压器智能监控单元包含支持ＧPRＳ无线通讯与配电监测功能得低压配电管理终端，可将监测数据与运行状态实时远传给后台管理系统,支持GＰRＳ方式遥控、遥信、遥调与调测“四遥”功能.四、主要技术参数五、使用环境1）海拔高度：≤20００m2) 环境温度：—25℃ ~ +45℃，24小时内平均温度不超过＋35℃;3) 相对湿度：≤9０％（25℃）4）抗震能力：地面水平加速度 0、3g，地面垂直加速度 0、15g同时作用持续三个正弦波,安全系数 1、675) 最大风速：≤35m/s6）安装位置：户外７）污秽等级：≤III级;六、外形尺寸图及安装示意图自动调容调压组合式变压器本体外形尺寸图自动调容调压组合式变压器安装示意图。
变压器使用说明书
使用说明书星角转换变压器此种变压器通过两个分接开关和内部接线，可直接在无励磁条件下进行Y—△变换，使一台变压器可适用于10KV和6KV级两种电网电压。
三档分接开关适用于正常的无励磁±5%调压。
二档分接开关可进行Y—△变换，其第一档为Y接，可接入10KV 电网电压，其第二档为△接，可接入6KV电压。
注意：使用此变压器前一定要阅读此说明，以免产生误操作，而损坏变压器。
使用说明书无载分接开关一、用途1、变压器箱盖上备有无载分接开关一只，作为变压器高压侧变换电压之用。
二、使用2、操作分接开关时必须先切断高低压侧电源，确保变压器无电时方可进行。
3、分接开关指示盘数字位置Ⅱ代表变压器之额定电压，Ⅰ代表较额定电压+5%之电压，Ⅲ代表较额定电压-5%之电压。
4、变换电压时，先旋出风雨罩上的圆头螺钉，取下风雨罩，将手柄从定位槽内取出，连同手柄旋转至所需的分接位置，并使手柄定位钉能正常置入指示板的定位槽内，然后盖上风雨罩头并旋紧圆头螺钉，然后才能使变压器投入运行。
三、维护5、分接开关应每年进行一次维护工作。
（1）取下风雨罩，检查各部有无锈蚀，并擦试干净，涂抹适量的润滑脂。
（2）将分接开关手柄左右回复旋转各10~15次，如发现与箱盖接处或转轴处有渗油现象时，将上边的安装螺母或压紧螺母稍予旋紧即可。
安装使用说明书吸湿器（玻璃型）一、用途1、吸湿器系供清除和干燥进入变压器储油柜的空气中的杂物和潮气之用，以保持变压器油的绝缘强度。
二、结构和工作原理2、吸湿器的结构为吊式，吸湿器的主体为一玻璃管，内盛有氯化钴浸渍过的硅胶（变色胶硅）作为吸湿剂，罩中装有变压器油作为杂物过滤剂。
3、当变压器由于负荷或环境温度的变化而使变压器油的体积发生胀缩，迫使储油柜内的气体通过吸湿器产生呼吸，以清除空气中杂物和潮气，保持变压器内变压器油的绝缘强度。
4、变压硅胶在干燥状态下呈蓝色。
吸收潮气后呈粉红色，此时，即说明硅胶已失去吸湿效能，必须进行干燥或更换。
有载调容变压器说明书
一、适用范围本说明书适用于额定频率为50Hz，电压等级为10kV，三相额定容量为100(30)kVA～630(200)kVA的有载自动调容配电变压器。
二、术语解释S11-M.ZT型有载自动调容配电变压器是一种具有大小两种额定容量，根据用户所带负荷大小由自动调容控制器自动检测判断，并通过特制的有载调容开关，在变压器不停电状态的下，对变压器两种容量进行自动切换，实现对运行过程中变压器容量大小自动调整，从而实现两种额定容量运行方式自动转换的配电变压器。
三、使用场所S11-M.ZT型有载自动调容配电变压器适用于用电季节性强、负荷波动大、用电集中、年平均负载率低的场所。
在我国农村用电主要集中在夏、秋两季，其余季节主要是照明用电，在农忙季节，变压器过载运行现象严重，而在用电淡季，负载率低，又出现了“大马拉小车”的现象，所以载调容配电变压器特别适用于农网改造中；另外，也适用于白天和晚上用电负荷差异较大的住宅小区和常白班的企事业单位。
四、基本原理有载自动调容配电变压器在大容量时，三相高压绕组接成三角形接法(角接)，低压绕组并联结构；在小容量时，三相高压绕组接成星形接法(星接)，低压绕组串联结构。
高压绕组的星--角转换和低压绕组的串-并联转换，均由有载调容开关来完成，而有载调容开关的切换是由自动控制器根据检测的负载大小情况来决定的。
当变压器由大容量转换为小容量时，由于线圈匝数增加了1.7倍，铁心磁通密度大幅度降低，硅钢片单位损耗变小，空载损耗和空载电流也大幅下降，从而大大降低了变压器的空载无功损耗（小容量时的空载无功损耗小于大容量时损耗的十分之一）和有功损耗（小容量的空载损耗小于大容量损耗的三分之一），达到了节能降耗的目的。
五、变压器本体结构特点1、铁心变压器铁心结构为叠片式结构，采用优质冷轧取向硅钢片，阶梯形三级全斜接缝，不冲孔，改善了磁路结构，增大了接缝面积，减少了接缝处的磁通阻力，与两级接缝相比，空载损耗可降低5%，空载电流可降低20%～30%。
智能调压调容变压器说明书(基本版)
智能型配电变压器——智能化台区最佳方案★自动调压★自动调容★远程可控★远程用电管理安装使用说明书目录1使用场合 (1)2型号说明 (1)3产品组成 (1)4主要功能特点 (2)4.1远程可控 (2)4.2自动调压 (3)4.3自动调容 (4)4.4配合《配电运行管理系统》实时监测和无线“四遥” (4)5技术参数 (5)6附图 (5)6.1外形尺寸图 (5)6.2一次原理图 (6)6.3变压器吊装图 (6)6.4变压器安装方法 (7)7标准配置清单 (8)智能型可控、调压、调容新型变压器1使用场合基本型配电变压器主要用于额定电压10kV、容量315kVA及以下的配电台区，实现远程可控、自动调容、自动调压功能。
2型号说明S11- M·ZT·K-□(□)-10/0.4电压等级（kV）额定容量（小容量）额定容量（大容量）负荷控制自动调压调容密封式损耗水平代号三绕组3产品组成基本型智能配电变压器由变压器本体、智能控制单元两部分组成。
变压器本体内部集成调容开关(低压绕组的串并联，高压接线星三角)、调压开关(高压分接头)、远程可控开关，本体侧面集成的智能控制单元箱内设置低压配电管理终端。
标准型变压器增加兼三相有功不平衡调节的36级精细无功补偿，独特的低压防窃电护罩，计量表位和低压配电计量部件。
注:○10运行指示灯，从左到右依次为：运行状态（运行、报警、分闸、合闸）、调压档位指示（低、中、高）、变压器容量指示（小、大）。
○174芯控制电源插头：二次耐压试验时需拔开并于试验后插好，否则可能损坏智能控制器（变压器低压绕组耐压试验标准高于辅助回路）。
图1：基本型变压器各部分构件图4 主要功能特点 4.1 远程可控⑦①② ③④ ⑧⑤ ⑥○16 ⑨ ○12 ○11 ○14 ○15 ⑩ ○13 ○17 ① 高压接线柱 ② 控制电缆 ③ 智能控制单元 ④ 合闸指示灯 ⑤ 低压接线柱 ⑥ 线圈吊装环⑦ 变压器吊拌⑧ 变压器本体 ⑨ 低压配电管理终端 ⑩ 运行指示灯⑪ 分合闸按钮 ⑫ 通讯天线⑬ GPRS 通讯模块⑭ 信号线⑮ 通讯SIM 卡号⑯ 通讯SIM 卡槽 ⑰4芯控制电源插头智能配电变压器内置永磁真空开关，可实现无线远程停送电，解决了配电台区配电自动化控制的问题。
调压器说明书
调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。
本系列产品分新型和老型，带J为老型，不带J为新型。
技术规格1.调压器的基本参数按表规定表1（TDGC2单相系列）2.调压器的基本参数按表规定表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算：P=√mI·u2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA)M-相数，单相M=1，三相M=3I2-额定输出电流（A）U2-最大输出电流（V）（三相为线电压）过载（%）不超过（分钟）20 6040 3060 64、调压器绝缘等级为A级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。
但不能超过表2的规定基本原理与主要结构1.基本原理：调压器电刷借助于手轮主轴和刷架的作用，言线圈的磨光表面滑动，变化电刷接触位置、改变一次和二次线圈匝数比，以达到调压的目的。
2、主要结构：①单位结构：单相0.2KV A~10KV A调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程塑料的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面金梅接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压。
单元调压器一般为台式，外面有防护通风罩。
单元调压器绕组联接如图一所示：注：图中U1-输入电压（伏）U2-输出电压（伏）D-电刷②单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的电刷接触组装在同一主轴上，线圈输入端并联连接平衡电抗器，以平衡单元间电流分布并抑制环流。
单相大容量调压器绕组联接如图2.图3所示：U1-输入电压U2-输出电压D-电刷DK DK1 DK2是平衡电抗器③三相组装结构：三相调压器由三个相同规格的单元同轴组装而成。
变压器产品说明书
变压器产品说明书【篇一：变压器产品使用说明书】低损耗电力变压器产品使用说明书中华人民共和国安徽皖辉电气设备有限公司 目录一、安装使用须知二、吊芯检查三、使用与维护1、使用条件2、使用规范3、维护保养四、组件使用说明1、无载分接开关2、温测计座3、瓷套管4、气体继电器5、吸湿器低损耗电力变压器使用说明书本说明书适用我厂的s9、s11系列，容量为30-1000千伏安及以下的低损耗油浸电力变压器。
一、安装使用须知1、变压器在安装使用前，应按下列各项检查验收：1查对变压器铭牌数据是否与需要（合同）的规格型号相符；2检查高、低压瓷套管的完好性，外表应无损裂伤痕或渗油；3检查各密封件，应无渗油或漏油现象。
2、波纹式油箱变压器安装注意事项：1波纹油箱主体是波纹片，安装时切忌碰撞，以免油箱变形，影响散热效果。
?2?波纹油箱变压器起吊时只能用箱盖上的四个吊环，箱壁上的吊攀只能用于吊装油箱，整体变压器吊装时，严禁使用箱壁吊攀。
3变压器安装完毕，一定要打开压力释放阀（将压力释放阀上的顶固螺丝支架或护片去掉），以便变压器运行时起到保护作用。
3、非波纹油箱变压器安装注意事项：1变压器油箱上四只吊拦是供吊装变压器用，起吊时应使各吊拦及时受力，并应使钢索与重直线的角度不超过30度，若受吊高限制不能符合上述要求时，应使用中间横梁起吊； ?2?变压器箱盖上的吊板系起吊器芯用，不可用于起吊整台变压器；4、在任何情况下，变压器倾斜角不得超过15度;5、变压器如不立即安装使用而需长期储存时，必须装上储油柜、吸湿器，并注油到相当于当时气温的油面线上；6、用户需向本厂查询产品有关事项时，请说明产品型号、容量、电压等级、出厂日期及序号。
二、吊芯检查1、凡容量超过630kva的变压器经过长途运输后，在安装使用前应作吊芯检查，小容量的变压器只在运输后对整个器身有疑问时才作吊芯检查;2、吊芯检查应在室内进行，室内应保持清洁干燥，吊芯时必须在器身温度不低于环境温度的条件下进行，必要时可采用器身加热或其他方法提高器身的温度，以防器身受潮；3、器身放臵于空气中延续时间，从与外界空气接触时算起（放油），至注油时为止（不含注油时间），应不超过下述规定：在干燥空气中（空气相对湿度不大于65％）-16小时；在潮湿空气中（空气相对湿度不大于75％）-12小时；4、吊芯检查内容：第1页1各部坚固螺栓是否松动；2线卷、引线有无松动、移动及损伤；3分接开关动触片位臵与箱盖上之表示位臵是否一致，各分接位臵接触是否良好； ?4?测量线卷对地绝缘电阻和夹轭的螺杆与铁轭的绝缘电阻；5铁芯、夹件的接地是否良好；6油箱内有无脱落之杂件物；5、凡有下列情况之一者，变压器安装使用前器身应重新进行干燥； 1线卷绝缘电阻低于出厂数据的70％；2器身在空气中放臵时间超过规定；3变压器油经取样检验有含水份痕迹。
调容调压变压器说明书
目录Contents概述技术数据变压器原理及结构主要功能外形尺寸及安装示意订货须知运输、验收和保管安装、维护和检修随机文件1 1 3 6 913 14 15 12自动调容调压变压器1、概述ZGS11-Z型自动调容调压组合变压器（以下简称变压器）是根据城、农网建设改造的要求，研制开发的一种智能化节能型新型设备。
它可根据用户实际运行电压高低、负荷大小、电能质量优劣等实际情况，利用组合式调压调容开关改变变压器线圈各抽头的接法和负荷开关状态，使变压器在不同分接头、额定容量间自动切换，实现自动调容/调压、远程负控、三相有功不平衡调节等功能，还可利用分级精细自动控制进行无功补偿，从而降低空载损耗，实现变压器的节能运行，达到节能目的。
该产品适用于交流50Hz、额定电压10/0.4kV、容量500kVA及以下的配电台区，主要应用于季节性或昼夜负荷变化幅度较大的城市居民区、商业区、工业区和农村电网。
具备智能化操控、结构合理、实用性强、节能效果显著等特点，对于保障配电系统安全运行，提高电网供电质量具有深远的意义。
2、技术数据2.1 型号的表达方式ZG S 11 - Z - □（□）·/ 10 I设计序号电压等级（kV）额定容量（kVA）终端型性能水平代号三相组合共箱式注：□（□）现有额定容量组合方式为500（160）、315（100）、200（63）12.2正常工作条件2.2.1变压器可以在以下温度和湿度环境下正常工作：最高温度+45℃最低温度-25℃（严寒地区-30℃）平均温度24小时内平均温度不超过+35℃日平均相对湿度不大于95%月平均相对湿度不大于90%2.2.2最大风速不超过35m/s(相当于风压小于700Pa)2.2.3空气污秽程度不大于Ⅲ级2.2.4安装场所海拔高度≤2000米2.2.5抗震能力地面水平加速度0.3g，垂直加速度0.15g，同时作用持续三个正弦波，安全系数1.672.2.6户外安装，但不适用于火灾、爆炸、化学腐蚀及剧烈震动场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录Contents概述技术数据变压器原理及结构主要功能外形尺寸及安装示意订货须知运输、验收和保管安装、维护和检修随机文件1 1 3 6 913 14 15 12自动调容调压变压器1、概述ZGS11-Z型自动调容调压组合变压器（以下简称变压器）是根据城、农网建设改造的要求，研制开发的一种智能化节能型新型设备。
它可根据用户实际运行电压高低、负荷大小、电能质量优劣等实际情况，利用组合式调压调容开关改变变压器线圈各抽头的接法和负荷开关状态，使变压器在不同分接头、额定容量间自动切换，实现自动调容/调压、远程负控、三相有功不平衡调节等功能，还可利用分级精细自动控制进行无功补偿，从而降低空载损耗，实现变压器的节能运行，达到节能目的。
该产品适用于交流50Hz、额定电压10/0.4kV、容量500kVA及以下的配电台区，主要应用于季节性或昼夜负荷变化幅度较大的城市居民区、商业区、工业区和农村电网。
具备智能化操控、结构合理、实用性强、节能效果显著等特点，对于保障配电系统安全运行，提高电网供电质量具有深远的意义。
2、技术数据2.1 型号的表达方式ZG S 11 - Z - □（□）·/ 10 I设计序号电压等级（kV）额定容量（kVA）终端型性能水平代号三相组合共箱式注：□（□）现有额定容量组合方式为500（160）、315（100）、200（63）12.2正常工作条件2.2.1变压器可以在以下温度和湿度环境下正常工作：最高温度+45℃最低温度-25℃（严寒地区-30℃）平均温度24小时内平均温度不超过+35℃日平均相对湿度不大于95%月平均相对湿度不大于90%2.2.2最大风速不超过35m/s(相当于风压小于700Pa)2.2.3空气污秽程度不大于Ⅲ级2.2.4安装场所海拔高度≤2000米2.2.5抗震能力地面水平加速度0.3g，垂直加速度0.15g，同时作用持续三个正弦波，安全系数1.672.2.6户外安装，但不适用于火灾、爆炸、化学腐蚀及剧烈震动场所。
如果超出上述条件，用户可与我厂具体协商。
2.3 产品执行标准GB1094—2007《电力变压器》JB/T10088—2004《6kV～500kV级电力变压器声级》GB/T6451—2008《油浸式电力变压器技术参数和要求》GB2536—2011《电工流体变压器和开关用的未使用过的矿物绝缘油》DL/T596—1996《电力设备预防性试验规程》DL/T572—2010《电力变压器运行规程》DL/T573—2010《电力变压器检修导则》2自动调容调压变压器2.4主要技术参数3、变压器原理及结构3.1变压器一次原理（见图一）序号项目名称单位数据1额定容量kVA 2额定电压kV 10/0.43分接范围%±54联结组别Dyn11（Yyn0）5空载损耗W 6负载损耗W 7空载电流%8短路阻抗% 4.0（4.0）9补偿kvar 60kvar （分补1kvar×30路＋共补15kvar×2级）10器身重kg 11油重kg 12总重kg注：括号内参数为对应小容量时的数据200（63）315（100）500（160）340（150）480（200）680（280）2730（1040）3830（1500）5410（2200）1.5（0.7）1.4（0.7） 1.2（0.5）63281310262453043901154144418033补偿单元30路精细分相补偿2路共补图一一次原理图10k V 进线调容调压可控变压器配电单元K U K S K1T A2T AW hD M T3T A 4T A出线出线W h 三相电能表D M T 低压配电管理终端K 永磁真空负控开关1T A 总出线电流互感器K U 调压开关2T A 计量电流互感器K S 调容开关3T A .4T A 剩余电流互感器4自动调容调压变压器3.2变压器本体结构变压器由本体（见图二）和智能控制单元（见图四）组成，采用自然通风方式，结构设计紧凑合理，通常采用双电线杆的安装方式。
图二本体结构1、高压接线柱2、变压器吊拌3、低压防窃电护罩4、智能监控单元5、计量电流互感器6、低压出线排7、低压无功精细补偿8、电表及终端位置9、切换电容器接触器10、小型断路器11、计量接线盒12、配电管理终端13、共补并联电容器14、GPRS 通讯模块15、零序电流互感器53.3变压器内部结构示意图（见图三）调压调容负控组合开关变压器铁芯变压器线圈图三内部结构示意图1、进线隔离刀闸2、出线塑壳断路器3、进线接线排4、出线接线排5、零线母排6、避雷器图四控制单元4、主要功能4.1自动调压、调容功能4.1.1变压器内调压调容负控开关是通过扁平化一体式设计，采用永磁机构的组合式开关，可对变压器进行高低电压调节、大小容量切换和负荷关合，还具有无线远程停送电的功能。
6自动调容调压变压器4.1.2远程可控功能。
变压器内置永磁真空开关，可实现就地电动停送电、远程无线遥控停送电功能，解决了配电台区自动化控制的问题。
4.1.3变压器油箱内配置调压开关，具有自动调压功能。
变压器存在阻抗，在功率传输中，将产生电压降，并随着用户侧负荷的变化而变化。
系统电压的波动加上用户或线路负荷的不稳定将引起电压较大的变动。
在实现无功功率就地平衡的前提下，当电压变动超过定值时，调节变压器分接开关可以自动调节电压高低，使变压器低压侧电压输出稳定在合格范围内，从而提升了供电电压质量，延长设备寿命，解决了配电网负荷峰谷时段电压合格率低的问题。
变压器调压分接范围为额定电压的±5%。
4.1.4变压器油箱内配置调容开关，具有自动调容功能。
变压器三相高压绕组在大容量时接成三角形（D ），小容量时接成星形（Y ）。
每相低压绕组由三段线匝组成：Ⅰ段为少数线匝；Ⅱ段、Ⅲ段为多数线匝，采用并绕方式绕制。
变压器大容量运行时Ⅱ、Ⅲ段并联后与Ⅰ段串联，小容量运行时Ⅰ、Ⅱ、Ⅲ段全部串联（见图五）。
图五变压器结构原理图高压侧XY ZA B C 低压侧Ⅲ段xy z Ⅱ段Ⅰ段低压侧Ⅲ段xy zⅡ段Ⅰ段大容量时的Dyn11接法小容量时的Yyn0接法高压侧XY ZA B Cɑbcbcɑ7高压绕组联结方式的改变以及低压绕组并、串联的转换，均通过控制系统控制有载调容开关自动完成。
在用电负荷高峰时段自动将变压器调整到大容量档运行，在用电负荷低谷时段自动将变压器调整到小容量档运行。
由大容量调为小容量时，低压绕组匝数增加，同时高压绕组变为Y 接法，相电压降低，且匝数增加与电压降低的倍数相当，可以保证输出电压不变。
同时，大容量调为小容量时，由于低压匝数的增加，铁心磁通密度大幅度降低，使硅钢片单位损耗变小，空载损耗和空载电流相应降低，达到了降损节能的目的。
4.2保护和计量等功能4.2.1线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流和速断保护应采用微机保护方式，保护定值连续可调，便于配合各级保护设备进行定值的精确整定，保证故障线路停电不波及上级开关跳闸。
配电管理终端与永磁机构真空开关和出线断路器配合实现精确过流、速断保护，保护定值连续可调并支持远程修改，解决了常规配电台区因保护不精确而越级跳闸或烧毁变压器的问题。
4.2.2具有漏电保护功能的低压配电管理终端，与变压器本体内永磁机构真空开关和配电出线断路器配合，具备了对进线和出线双级进行漏电保护作用，实现了漏电保护的功能。
4.2.3 在变压器的综合箱内设置独立密封的计量隔室，密封的主进线电源直接进入计量隔室，通过母排再进入其它隔室。
计量隔室内配置有一只三相计量接线盒，并预留两块三相电子式电能表的安装位置。
电能表和计量用电流互感器由用方自行配置。
组合变压器通过综合箱独立隔室和双计量表的设计具备了防盗电能计量的功能。
4.2.4 变压器智能监控单元包含支持GPRS无线通讯和配电监测功能的低压配电管理终端，配合配电运行管理系统对变压器实时监测，并将监测数据和运行状态实时远传给后台管理系统，在后台即可遥控进行停送电、查看和修改变压器的定值。
从而实现了变压器的遥控、遥信、遥调和调测“四遥”功能与配电监测。
变压器还具备配合配电运行管理系统实现远程预付费用电管理功能。
8自动调容调压变压器4.3无功补偿功能变压器智能监控单元内配置低压无功精细补偿隔室，将无功补偿控制器、同步编码开关组和30只并联电容器集成为一个独立的精细补偿单元，体积小、过零投切，实现了30级级差不大于1kvar 的分相分级精细无功自动补偿，具有投入无涌流，切除无弧光，投切无谐波污染的特点。
5、外形尺寸及安装示意5.1变压器外形尺寸（见图七）图六选配功能图9图七变压器外形尺寸图容量L B H a×c ΦD 200（63）12848011364550×60014315（100）13639161472550×70014500（160）150510931523660×90014自动调容调压变压器5.2变压器安装示意图（见图八）（不带综合配电箱）馈出线刀熔开关跌落保险避雷器图八变压器安装示意图6、订货须知6.1 产品型号、额定容量、额定电压；6.2调压级数、分接电压百分数、阻抗电压（%）；（带综合配电箱）馈出线刀熔开关跌落保险避雷器自动调容调压变压器6.3联结组标号、补偿容量、绝缘水平等；6.4如有其它特殊要求请另外注明，如海拔高度、频率等。
7、运输、验收和保管7.1运输7.1.1 产品运输过程中必须保持正常的直立状态。
7.1.2 产品可用火车、轮船、汽车或飞机等交通工具进行运输，装运产品的车厢、船舱和货舱等需保持清洁，无气体或液体污染物，不要与腐蚀性的物品放在一起。
7.1.3 产品装车情况必须符合运输规程中的要求，并将产品安放牢固，在运输过中不允许有摇晃碰撞和滑移的现象以免造成意外事故。
7.1.4 无包装的变压器，附带的零件配套件、出厂文件等另装成箱，与变压器一起发运。
7.1.5 无包装箱的产品通过底座夹件、吊板、地脚等处与运输工具固定。
7.1.6 产品运输过程中，其倾斜度不得大于30度。
7.1.7 产品卸下时不许堆码，同时下面要用方木等物件垫好，垫高不小于100mm。
7.2验收变压器到达用户处，接收时，应立即检查变压器是否完好无损，附件及配套件是否齐全，如有异常或短缺，应立即与我厂销售公司或售后服务取得联系。
如损坏较重，在我厂人员不在现场的情况下，最好留有影像资料，以便明确责任。
然后核对变压器铭牌上的数据与订单是否吻合，并根据装箱单，核对资料文件的完整性。
7.3存放与保管7.3.1 需仓储保管的产品，不应拆除包装，如因验收需拆包装，验收完毕后应恢复包装。
7.3.2 对长期仓储的产品必须在库房存放，库房应清洁、干燥、不应同时储存活性化学药品。
