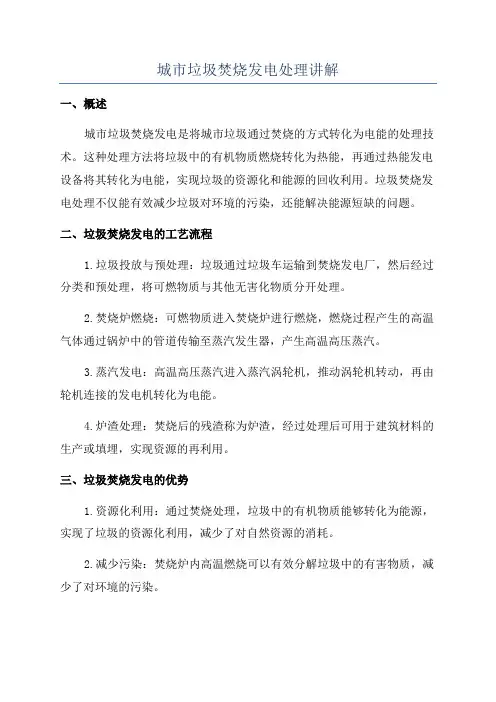

城市垃圾焚烧发电处理讲解..

X X市垃圾焚烧发电项目
垃圾渗滤液处理
污水处理站 污水处理后达标排放
X X市垃圾焚烧发电项目
垃圾渗滤液处理工艺系统图
X X市垃圾焚烧发电项目
垃圾渗滤液处理部分设备
X X市垃圾焚烧发电项目
垃圾渗滤液处理方法
1、垃圾渗滤液先经pH调节后的垃圾渗滤液在酸化池进行酸性发酵反应 ，酸化后的废水直接经厌氧系统进行厌氧生物处理，经厌氧处理的废 水进入氨吹脱进行脱氨处理，脱氨处理后的废水视排放标准直接排放 或进行好氧处理。或再经气浮处理后达标排放。 2、排放标准： 排放标准 三级 二级 一级 我司（三级） COD mg/L BOD mg/L NH3—Nmg/L SS mg/L
缺点： 由于垃圾在填埋中有机物较多，垃圾降解过程中散发大量的恶臭，且产生的垃圾渗滤液成分 复杂，给填埋场的运营和管理带来诸多麻烦，二次污染比较难以控制。垃圾全量填埋也使部分可 回收物直接埋于地下，造成了资源的浪费。国外许多国家颁布了填埋禁令，禁止将原生垃圾直接 填埋，必须进行适当的处理和利用后，到垃圾中有机成分不超过5％时才能进行填埋处置。
X X市垃圾焚烧发电项目
垃圾焚烧技术
1、机械炉排焚烧炉型：炉排型焚烧炉有百年的发展历史，技术成熟， 设备的整体性较好，配套设备定型、可靠，操作简单。垃圾热值大于 4000kJ/kg就可以正常焚烧。
2、循环流化床焚烧炉型：适应焚烧低热值、高水分的垃圾，要加煤助 燃，炉渣热灼减率低，在我国北方地区垃圾热值偏低，下雪期长，使 用循环流化床焚烧炉型较多。
电能输出 热能输出 生活 垃圾
发电机
汽轮机
水 反应剂
石灰 烟 气 达 标 排 放
称重 回收 利用 金属综 合利用
垃圾库 渗滤液 处理
焚烧炉 残渣
锅炉
急冷塔
滤袋 飞灰
引风机
烟囱
ቤተ መጻሕፍቲ ባይዱ高温灰
沉积灰
熔融玻璃化
磁选机
灰渣 建材
冷渣机
纳管排放 填埋 制造建材
X X市垃圾焚烧发电项目
垃圾收集到垃圾电厂处理
垃圾收集 垃圾地磅房称重
3、回转窑式焚烧炉型：回转窑单炉容量小，常用于成分复杂、有毒有 害的工业废物和医疗垃圾，在生活垃圾焚烧中应用较少。 4、现在生活垃圾焚烧主流是机械炉排焚烧炉和循环流化床焚烧炉两种 炉型适合中国垃圾热值。
X X市垃圾焚烧发电项目
垃圾焚烧电厂工艺系统图
X X市垃圾焚烧发电项目
垃圾焚烧处理发电厂工艺流程
X X市垃圾焚烧发电项目
生活垃圾主要处理方式
• 堆肥处理
垃圾堆肥产品很多时 候销路较少；处理过程中 的恶臭难以控制；我国垃 圾大多是混合收集，没有 分类处理，且处理过程复 杂，分类不彻底，堆肥产 品的质量不过关。
X X市垃圾焚烧发电项目
填埋法：
这是我国传统沿用的填埋 方式，其特征是：基本上没有 什么工程措施，或仅有部分工 程措施，也谈不上执行什么环 保标准。目前我国约有50%的 城市生活垃圾填埋场属于IV级 填埋场。IV级填埋场为衰减型 填埋场，它不可避免地会对周 围的环境造成严重污染。
X X市垃圾焚烧发电项目
焚烧处理
• • • • 焚烧技术已成为垃圾无害化、减量化和资源化的最有效的技术手段。 无害化彻底：高温焚烧可使垃圾中有害成分得到完全分解。 减量化效果好：焚烧处理可使城市垃圾的体积减少80%～90%。 有利于资源再利用：垃圾焚烧产生的余热可用来发电或供热,炉渣可 做建筑材料、做砖等。 • 综合效率高：焚烧处理发电厂占地面积小，可靠近市区，既可以节约 土地，又可减少运输成本。 • 城市生活垃圾焚烧发电运行管理:提高管理效率，控制污染物排放， 保障公众利益，减少垃圾包围城市污染环境，更好地处理生活垃圾变 废为宝是国家提倡的公益项目工程，城市生活垃圾焚烧发电处理关系 到民生及社会稳定的大事。
X X市垃圾焚烧发电项目
生活垃圾严重污染环境
X X市垃圾焚烧发电项目
垃圾处理对比
两个首都的差距？两个国家的差距！
X X市垃圾焚烧发电项目
垃圾围城- 北京 的垃圾场分布
X X市垃圾焚烧发电项目
填埋场垃圾堆积成山、造成严重环境污染
X X市垃圾焚烧发电项目
垃圾的生命
• • • • • • • • • 塑胶制品：永远不能分解 皮革：50年以上 塑胶袋：20－30年 铝罐：500年 尼龙织品：30－40年 玻璃罐：1000年 锡罐：50年 1粒纽扣电池：可污染60万升水（相当于一个人一生的用水量） 1节1号电池：使1平方米的土地失去利用价值
X X市垃圾焚烧发电项目
垃圾吊操作人员进行投料
垃圾进过充分发酵后，投料时充分搅拌均匀后，投入锅炉料斗进行焚烧处理。
X X市垃圾焚烧发电项目
垃圾焚烧过程
X X市垃圾焚烧发电项目
垃圾焚烧处理系统
X X市垃圾焚烧发电项目
X X市垃圾焚烧发电项目
垃圾焚烧处理工艺
1、垃圾投入加料斗经推料装置送到焚烧炉中燃烧，垃圾在倾斜25度的炉 排上进行不断的翻转，依次通过干燥段、燃烧段和燃烬段，使其充分燃烧 ，干燥段产生的还原性气体和主燃烧气体有效地混合后充分燃烧，焚烧产 生的烟气能够在炉膛内850℃高温下停留2秒以上，分解99%以上的二噁英 ，保证了二恶英在“源头”上得到有效的控制。 2、垃圾在炉排的停留时间2小时，可以充分燃烬，能确保炉渣的热灼减率 ≤3%。 3、焚烧产生的高温烟气余热锅炉发生热交换，余热锅炉吸收热量产生过 热蒸汽，再由汽轮发电机变成电能。 4、烟气处理：来自垃圾焚烧炉锅炉出口的烟气（正常温度190～210℃） ，由急冷塔上部的进气口进入塔内，经过喷水雾化降温，使烟气温度快速 降至150℃～160℃左右，经过急冷塔下部侧面排气口，通过烟道至袋式除 尘器的进气口。烟气在通过急冷塔过程中，由于喷水和烟气通道面积的扩 大烟气风速急骤下降，烟气中粒径较大的粉尘在重力作用下沉降到塔下的 灰斗内，灰斗内的灰渣经螺旋除灰机和卸灰阀排出。
X X 市垃圾焚烧发电项目
城市生活垃圾处理讲解
X X市垃圾焚烧发电项目
中国城市生活垃圾处理处置现状
中国城市生活垃圾处理工作起步较晚，水平较低，基 础设施差，生活垃圾治理仍处于初级阶段，对生活垃圾资 源没有充分的利用和治理，因而城市生活垃圾已成为我国 城市的严重的污染之一。由于目前我国城市，尤其是经济 实力较弱的城市普遍采用市郊露天堆放、填埋方式进行处 理，对大气、土壤、水资源、环境造成严重污染。城市生 活垃圾的处理问题已经成为可不容缓、非解决不可得重大 问题。近几年国家各级政府对城市生活垃圾的处理问题十 分重视，因而城市生活垃圾的无害化、减量化、资源化焚 烧处理方式已经受到各界人士关注和认可。目前国家大部 分城市将过去原始的露天堆放填埋处理方式改变为焚烧发 电处理方式。
15、吨垃圾上网电量：是指垃圾焚烧发电厂在焚烧每一吨入炉垃圾量能
产生的上网电量，反映出垃圾焚烧发电厂的直接经济效益和运营水平 。单位：千瓦时/吨垃圾；
X X市垃圾焚烧发电项目
16、吨垃圾产汽量：是指垃圾焚烧发电厂在焚烧每一吨入炉垃圾量所产 出蒸汽量，反映出焚烧锅炉效率。单位：吨汽/吨垃圾； 17、吨垃圾耗电量：是指垃圾焚烧发电厂在焚烧每一吨入炉垃圾量消耗 的电量，反映出焚烧发电厂焚烧垃圾电耗情况。单位：千瓦时/吨；
的基建用电、相关合作单位的直供电、临时用电等。单位：千瓦时、
万千万时； 10、网上受电量：是指该电厂从电网吸收的电量（接受网上电量）。即
厂、网间协议规定的电厂并网点各计量关口表计抄见吸收电量之和。
11、焚烧厂用电率:是指垃圾焚烧发电厂焚烧厂处理垃圾、生产电能过程 中消耗的电量与发电量的比率。单位：% ；
X X市垃圾焚烧发电项目
飞灰固化设备系统
焚烧烟气处理系统的飞灰送 入储仓后，由螺旋输送机送至计 量罐，计量后放入制砖搅拌机内 ，在加入计量的螯合剂、水泥、 水进行搅拌均匀，送入制砖成型 机压制成砖，最后制成水泥砖后 在养护间进行养护。养护过程中 水分大量蒸发，然后再由专用运 砖车运至指定地点填埋，至此完 成整个飞灰稳定化固化处理过程 。
18、汽轮机的汽耗率：是指垃圾焚烧发电厂在在发电机端每产生1Kw.h
的电量，汽轮机所需要的蒸汽量。单位：千克/千瓦时； 19、汽轮机的热耗率：在发电机端每产生1Kw.h时的电量，汽轮机所耗
用的热量。
500 300 100 280
300 60 30 140
30 25 15 8
400 200 70 150
X X市垃圾焚烧发电项目
汽轮发电机组
1、锅炉将垃圾燃烧，加热锅炉中的 水，把水变成高温高压的蒸汽。 2、汽轮机以蒸汽的热能，去推动汽 轮机高速（3000转/分钟）旋转，汽 轮机带动发电机转子以同样的速度 旋转。 3、发电机的转子是一个转动的电磁 铁，通入直流电流后产生磁场，这 个磁场在汽轮机的带动下转动，磁 场的磁力线切割发电机定子线圈， 就在定子线圈内产生感应电势。将 这个感应电势用导线连接出来，就 获得了发电机发出的三相交流电， 将这个三相交流电送到升压变压器 升压后输送至电网。
X X市垃圾焚烧发电项目
垃圾焚烧发电厂运行经济指标
1、发电量：是指电厂在报告期内生产的电能量。电量基本计量单位为 “千瓦小时”,简称“kW.h”； 2、电厂上网电量：是指该电厂在报告期内生产的电能产品中用于输送给 电网的电量。即厂、网间协议规定的电厂并网点各计量关口表计抄见 电量之和。它是厂、网间电费结算的依据。 3、垃圾入厂量：是指垃圾焚烧发电厂在报告期内垃圾进厂总量，以每辆 垃圾车在地磅计量为准，单位：吨。 4、垃圾处理量：是指垃圾焚烧发电厂在报告期内进入每台焚烧锅炉所处 理垃圾量总和。单位：吨。
X X市垃圾焚烧发电项目
垃圾卸料平台
垃圾卸到垃圾池
1、垃圾倒入垃圾池发酵3-7天，垃圾中的水分蒸发及渗出，含水分降低利于燃烧，渗滤 液收集到渗滤液池内，送到渗滤液处理站进行处理达标排放。 2、垃圾池设计为全封闭式负压式垃圾池，负压保持：A、一次风进口设计安装在垃圾池 内，当锅炉运行时所需要的风量来自于垃圾池。B、设计安装一套除臭设备，锅炉停运时 开启除臭设备运行，将垃圾池中气体抽出经过除臭系统处理后，经过烟囱排入大气，确 定保证垃圾池异味泄漏。
（2）飞灰固化厂用电量（同上） （3）炉渣综合利用厂用电量（同上）
（4）取水厂用电量（同上）。
7、生活、行政办公用电量 是指垃圾焚烧发电厂非生产区域的生活、办 公、食堂等生活设施的用电量。单位：千瓦时；
X X市垃圾焚烧发电项目
8、综合厂用电量：是指垃圾焚烧发电厂在正常运营生产、生活、办公等 所需电量（含线路损耗电量、主变损耗电量）。单位：千瓦时、万千 万时； 9、全厂厂用电量：是指垃圾焚烧发电厂在正常运营所需电量以外还包括
X X市垃圾焚烧发电项目
12、综合厂用电率:是指垃圾焚烧发电厂在焚烧厂处理垃圾、生产电能过 程中消耗的综合厂用电量与发电量的比率。单位：% ； 13、全厂厂用电量率:是指垃圾焚烧发电厂在焚烧厂处理垃圾、生产过程
中消耗的全厂厂用电量与发电量的比率。
14、吨垃圾发电量；是指在垃圾焚烧发电厂焚烧每一吨入炉垃圾所产生 电能，反映出焚烧发电厂效率的重要指标。单位：千瓦时/吨；
X X市垃圾焚烧发电项目
5、厂用电量：是指垃圾焚烧发电厂垃圾焚烧处理过程中所消耗的电量: 指从生活垃圾进厂计量开始到垃圾焚烧、烟气达标排放、以及余热发 电设备用电、渗滤液处理用电、飞灰固化用电以及炉渣综合利用用电 等用电量为厂用电，单位：千瓦时。； 6、各子系统厂用电量
（1）渗滤液处理厂用电量：是指垃圾焚烧发电厂处理渗滤液（指标达 到国家排放标准）所消耗的电量。单位：千瓦时；
X X市垃圾焚烧发电项目
5、利用罗茨风机提供的高压空气把消石灰和反应助剂混合物吹送至除 尘器进气口烟管内，随含尘烟气进入除尘器进气室。 6、利用罗茨风机提供的高压空气把消石灰和反应助剂混合物吹送至除尘 器进气口烟管内，随含尘烟气进入除尘器进气室。
7、含尘烟气进入除尘器进气室，在负压和除尘器布风板的作用下，均匀 的进入除尘器各个袋种状态反应，烟气中含有的有害气体（如HCL、 HF、SO2 、SO3、二恶英）在经过烟道、进气室及滤袋过滤等过程 中，在反应助剂的有效作用下，酸性气体与Ca(OH)2反应生成无机盐 固体矿物，二恶英被反应助剂和其他多孔物质吸附，通过滤袋的过滤 而留在除尘器内，经过除尘器净化处理后符合排放标准的废气由排风 机排入大气。
