PCX操作箱及辅助装置(PT并列)说明书_V1.22_印刷
PCX操作箱及辅助装置说明书(电压切换)
1
·概述·
1.3 性能特点 本装置全部选用进口继电器、高性能的电阻和高可靠性的电连接器,大大提高了装置的运行可靠性和
稳定性。
2
·技术性能及指标·
2 技术性能及指标
2.1 额定电气参数
额定直流电压：
220V 或 110V
2.6 电磁兼容性能
试验项目
要
求
1 快速瞬变干抗试验
满足 GB/T 14598.10－2007 规定的 A 级试验
2 1MHz 脉冲群干扰试验 满足 GB/T 14598.13－2008（eqv IEC 60255-22-1:2007）规定的Ⅲ级试验
3 静电放电试验
满足 GB/T 14598.14－1998（idt IEC 60255-22-2:1996）规定的 4 级试验
信号回路接点载流容量： DC220V 60W（灯泡负载）
交流电压回路接点载流容量： AC380V 5A
2.2 主要技术指标
当直流电源的电压在 80%~110%范围内变化时,装置能正常工作；
2.3 环境条件
使用温度 －10℃至＋55℃ 相对湿度 5%~95% 大气压力 66kpa~110kpa (海拔高度 2500m 以下)
2.4.3 冲击电压
正常试验大气条件下，装置的直流输入回路、输出触点等各回路对地，以及电气上无联系的各 回路之间，能承受 1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压为 5kV。
3
·技术性能及指标·
2.5 耐湿热性能
装置能承受 GB/T 2423.3－2006 规定的恒定湿热试验。试验温度＋40℃±2℃、相对湿度（93 ±3）％，试验时间为 48h，在试验结束前 2h 内，用 500V 直流兆欧表，测量各外引带电回路部分 对外露非带电金属部分及外壳之间、以及电气上无联系的各回路之间的绝缘电阻应不小于 1.5MΩ； 介质强度不低于 2.4.2 规定的介质强度试验电压值的 75％。

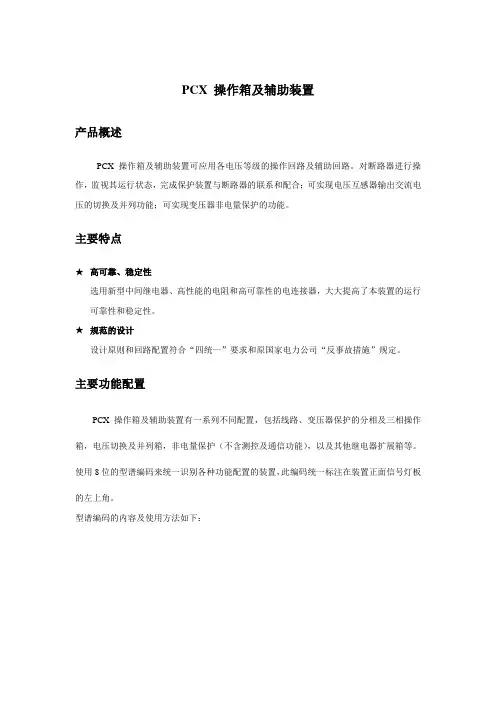

PCX 操作箱及辅助装置
PCX 操作箱及辅助装置
产品概述
PCX 操作箱及辅助装置可应用各电压等级的操作回路及辅助回路。
对断路器进行操作，监视其运行状态，完成保护装置与断路器的联系和配合；可实现电压互感器输出交流电压的切换及并列功能；可实现变压器非电量保护的功能。
主要特点
★高可靠、稳定性
选用新型中间继电器、高性能的电阻和高可靠性的电连接器，大大提高了本装置的运行可靠性和稳定性。
★规范的设计
设计原则和回路配置符合“四统一”要求和原国家电力公司“反事故措施”规定。
主要功能配置
PCX 操作箱及辅助装置有一系列不同配置，包括线路、变压器保护的分相及三相操作箱，电压切换及并列箱，非电量保护（不含测控及通信功能），以及其他继电器扩展箱等。
使用8位的型谱编码来统一识别各种功能配置的装置，此编码统一标注在装置正面信号灯板的左上角。
型谱编码的内容及使用方法如下：
推荐的功能配置：
主要技术数据
★信号回路接点载流容量： DC220V 60W
★跳合闸回路接点载流容量： DC220V 5A
★交流电压回路接点载流容量： DC220V 5A
★断路器跳闸电流： 0.25A；0.5A；1A；2A；4A；自适应★断路器合闸电流： 0.25A；0.5A；1A；2A；4A；自适应
订货要求
★直流额定电压
★断路器跳合闸电流。
PCX操作箱及辅助装置(PT并列)说明书_V1.22_印刷
* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 2012 年 12 月 第 3 版 第 1 次印刷
国电南自技术部监制
