验证牛顿运动定律实验 (详细)

(5)保持___小__车___的质量不变，改变沙桶中的沙的多少，重复步骤(4)，每
次记录必须在相应的纸带上做上标记，将记录的数据填写在表格内． (6)建立坐标系，用纵坐标表示加速度，横坐标表示力，在坐标系中描点，
画出相应的图线，探究 a 与 F 的关系．
(7)保持___沙__及___小__桶______的质量不变，改变小车的质量(在小车上增减砝
码)，重复上述步骤(5)、(6)，探究 a 与 M 的关系．
第15讲 │ 要点探究
要点探究
► 探究点一 实验原理与实验操作 1.实验原理 控制变量法：在所研究的问题中，有两个以上的参量
在发生牵连变化时，可以控制某个或某些量不变，只研究 其中两个量之间的变化关系的方法．这也是物理学中研究 问题时经常采用的方法．
(1)小车及车上砝码的总质量 M：用天平测出． (2)小车受到的拉力 F：拉力等于沙和小桶的总重力 mg. (3)小车的加速度 a：通过打点计时器打出纸带，由 a＝ a1＋a32＋a3＝s6＋s5＋s49－T2s3－s2－s1计算出．
第15讲 │ 要点探究
2.实验操作时的注意事项 (1)在本实验中，必须平衡摩擦力，在平衡摩擦力时，不 要把重物系在小车上，即不要给小车加任何牵引力，并要让 小车拖着打点的纸带运动． (2)安装器材时，要调整滑轮的高度，使拴小车的细绳与 斜面平行，且连接小车和砝码盘应在平衡摩擦力之后．
[点评] 本实验中，平衡摩擦力是重要的一步，如果 没有平衡摩擦力，小车的加速度就不能与拉力 F 成正比， 导致实验失败．使用直流电源则无法让打点计时器正常 工作．每次实验时，小车应尽量靠近打点计时器，并应 先接通电源．
第15讲 │ 要点探究
（双选）在验证牛顿第二定律的实验中，以下说法正确的是 () A.平衡摩擦力时，重物应用细线通过定滑轮系在小车上 B.实验中始终保持小车和砝码的质量远远大于重物的质量 C.实验中如果用纵坐标表示加速度，用横坐标表示小车和车内 砝码的总质量，描出相应的点在一条直线上时，即可证明加速 度与质量成反比 D.平衡摩擦力时，小车后面的纸带必须连好，因为运动过程中 纸带也要受到阻力
第15讲 │ 考点整合
考点整合

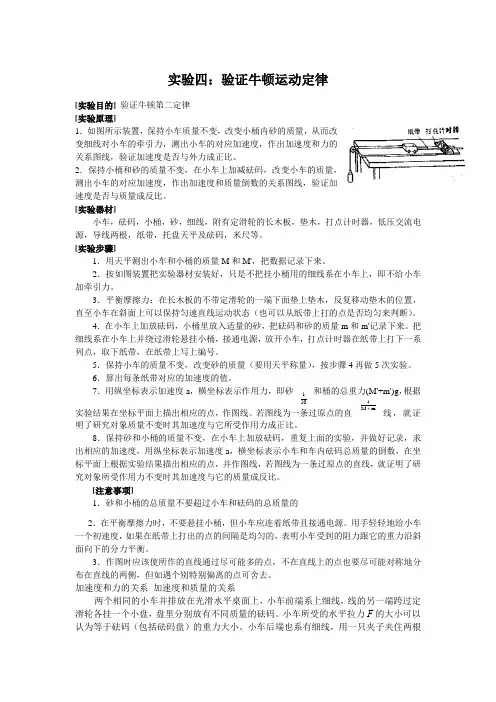

实验 验证牛顿运动定律 1.实验目的 (1)学会用__控__制__变__量___法探究加速度 a 与力 F、质量 M 的关系 (2)掌握灵活运用图象处理问题的方法． 2.实验原理 本实验中，探究加速度 a 与力 F、质量 M 的关系，可以先保持 __M______不变，研究 a 和 F 的关系，再保持___F_____不变，研究 a 和 M 的关系． 3.实验器材 一端有定滑轮的长木板、低__压__交__流__电__源__、复写纸片和纸带、小车、 小盘、电__磁__打__点__计时器___、天平、砝码、刻度尺、导线．
第15讲 │ 编读互动
(2)通过例 1 让学生掌握本实验操作的技巧，知道 操作过程中的注意事项．
(3)通过例 2 及变式题学会如何处理实验数据、理 解该实验的系统误差和偶然误差产生的原因，并考虑在 什么情况下可以减小系统误差．
(4)通过例 3 及变式题掌握同类实验的拓展与创新， 学会求解拓展创新实验题的思路．
第15讲 │ 要点探究
温馨提示： a 与M1 是正比关系，a－M1 图象是直线，a 与 M 是反比关 系，a－M 图象是曲线，在研究两个量的关系时，直线更易 确定两者之间的关系，故本实验作 a－M1 图象． 2.误差分析 (1)质量的测量、纸带上打点计时器打点间隔距离的测 量、拉线或纸带不与木板平行等都会造成误差．
第15讲 │ 要点探究
变式题 (1)1.66(或 1.65) (2)B (3)AD [解析] (1)由 a＝xn－Tx2 n－1代入数据可求得 a＝1.66 m/s2.(由第二段和最 后一段数据求解，得加速度 a＝1.65 m/s2)(2)平衡摩擦力时，小车应与通过 打点计时器限位孔的纸带相连，而不应将盘及盘中的砝码用细绳通过定滑 轮系在小车上，选项 A 错误；改变小车的质量时，沿木板斜面方向上重力 的分力和摩擦力均增大，但仍平衡，故不需要重新平衡摩擦力，选项 B 正 确；打点计时器在刚接通电源时，振针振动频率不稳定，故应先接通电源 后释放纸带，选项 C 错误；本实验目的是探究加速度与质量的关系，加速 度应由纸带求得，选项 D 错误．(3)小车运动的加速度由砝码及砝码盘总重 提供，若忘记记录砝码盘的重力，则 a－F 图象与纵轴有截距，选项 A 正 确；若未平衡摩擦力，则一定与横轴有截距，选项 B 错误；a－F 图象发生 弯曲，说明 F 与 a 不成正比，根据牛顿第二定律可得 mg＝(M＋m)a，即 a ＝Mm＋gm，只有 M≫m，a 与 F 成正比，故选项 C 错误，D 正确．
第15讲 │ 考点整合
4.实验步骤 (1)用天平测出小车和小桶的质量 M 和 m，把数值记录下来． (2)把实验器材安装好． (3)平衡摩擦力：在长木板的不带滑轮的一端下面垫上一块薄木板，反复
移动其位置，直至不挂沙桶的小车刚好在斜面上保持__匀___速___直线运动为止．
(4)将沙桶通过细绳系在小车上，接通电源放开小车，使小车运动，用纸 带记录小车的运动情况，取下纸带，并在纸带上标上号码．
第15讲 │本单元实验
第15讲 本单元实验
第15讲 │ 编读互动
编读互动
1．本讲重点复习用控制变量法探究加速度 a 与力 F、质 量 M 的关系，要让学生理解实验的原理，掌握实验操作的技 巧，教会学生灵活运用图象处理实验数据的方法．
2．本讲教学可以按下面的思路安排： (1)在讲清实验目的、原理、器材和步骤前提下，重点要让 学生搞清控制变量法的应用、如何平衡摩擦力、系统误差产生 的原因及控制方法、实验数据的正确处理等，并适当进行一些 相关实验的设计和开放性实验的训练．
(2)设好刻度建立坐标，根据数据确定各点的位置，将 各点用一条直线连起来，延长交于坐标轴某一点，即为 a －F 的关系图象．如图所示．
(3)图线与纵坐标相交而不过原点，说明当不挂砝码时， 小车有加速度，即未计入砝码盘的重力．
第15讲 │ 要点探究
[点评] 作图时要充分利用好坐标纸且使图线倾斜程 度合适(以与水平方向夹角 45°左右为宜)．本题中 F 的范 围从 0 设置到 1 N 较合适，而 a 则从 0 到 3 m/s2 较合适．观 察描出的各数据点，可以看出本题中各点大体在一条直 线上，由于误差的存在，不可将各数据点直接连起来， 应使这些点尽可能地对称分布在直线的两侧，然后作出 实验结果图．
第15讲 │ 要点探究
本实验利用沙及小桶通过细线牵引小车做加速运动的方 法研究加速度 a 与力 F、质量 M 的关系．实验时采用控制变 量法，共分两步研究：第一步保持小车的质量不变，改变 m 的大小，测出相应的 a，验证 a 与 F 的关系；第二步保持 m 不 变，改变 M 的大小，测出小车运动的加速度 a，验证 a 与 M 的关系．实验应测量的物理量：
第15讲 │ 要点探究
(3)在保持小车及车中的砝码质量 M 一定，探究加速度与所 受合外力的关系时，二位同学根据各自的实验数据分别作出的 a—F 图线如图 15－5 甲、乙所示，对这两图的分析正确的是( )
A.甲图图线不通过原点，可能是因为计算 F 时未计入砝码盘 的重力
B.甲图图线不通过原点，可能是因为没有平衡摩擦力 C.乙图图线的弯曲部分，是因为小车的质量太大 D.乙图图线的弯曲部分，是因为盘中的砝码总质量太大
第15讲 │ 要点探究
“探究加速度与物体质量、物体受力的关系”的实验装 置如图 15－4 甲所示．
(1)在小车某次运动过程中，打出了一条纸带如图 15－4 乙所示．计时器打点的时间间隔为 0.02 s，从比较清晰的点 起，每 5 个点取一个计数点，并量出了相邻计数点之间的距 离．该小车的加速度 a＝________ m/s2.(结果保留三位有效数 字)
第15讲 │ 要点探究
变式题 BD [解析] 平衡摩擦力时，纸带必须连 好，细线则不能系在小车上，故 A 错，D 对；小车和 砝码的总质量应远大于重物的质量，故 B 对；若横坐 标表示小车和车内砝码的总质量，则 a－M 图是双曲线， 不是直线，故 C 错．
第15讲 │ 要点探究
► 探究点二 数据处理与误差分析
[解析] (1)由题意知：连续两个计数点的时间间隔为 T ＝ 0.1 s 、 连 续 相 邻 相 等 时 间 内 的 位 移 差 Δx ＝ (3.68 － 3.52)×10－2 m．由 Δx＝aT2 可得加速度 a＝0.16 m/s2.(也可 以使用最后一段和第二段的位移差求解，得加速度 a＝0.15 m/s2)
1.数据处理 (1)先在纸带上标明计数点，测量各计数点间的距离，根据公 式 a＝ΔTx2计算加速度． (2)需要记录各组对应的加速度 a 与小车所受牵引力 F，然后 建立直角坐标系，用纵坐标表示加速度 a，横坐标表示作用力 F， 描点画 a－F 图象，如果图线是一条过原点的直线，便证明加速 度与作用力成正比．再记录各组对应的加速度 a 与小车和砝码总 质量 M，然后建立直角坐标系，用纵坐标表示加速度 a，横坐标 表示总质量的倒数M1 ，描点画 a－M1 图象，如果图线是一条过原 点的直线，就证明了加速度与质量成反比．
第15讲 │ 要点探究
例 1 图 15－1 是某同学做验证牛顿第二定律的实验 时正要打开电源进行实验的情况．指该同学的几个错误．
第15讲 │ 要点探究
例 1 (1)未平衡摩擦力；(2)应使用低压交流电源；(3) 拉小车的细线应与木板平行；(4)小车应靠近打点计时 器；(5)打点计时器应置于木板右端
第15讲 │ 要点探究
(2)因实验原理不完善引起误差． 通过适当的调节，使小车所受的阻力可忽略，当 M 和 m 做加速运动时，可以得到 a＝M＋m mg，T＝mg·M＋m m 只有当 M≫m 时，才可近似认为小车所受的拉力 T 等 于 mg，所以本实验存在系统误差． (3)平衡摩擦力不准造成误差．在平衡摩擦力时，除了 不挂小桶外，其他的都应跟正式实验一样(比如要挂好纸带、 接通打点计时器)，匀速运动的标志是打点计时器打出的纸 带上各点间的距离相等．
